MANUAL DE UTILIZADOR ESS1890C RYOBI
MOVIMIENTO EXCÉNTRICO (Fig. 2)
MOVIMENTO ORBITALE (Fig. 2)

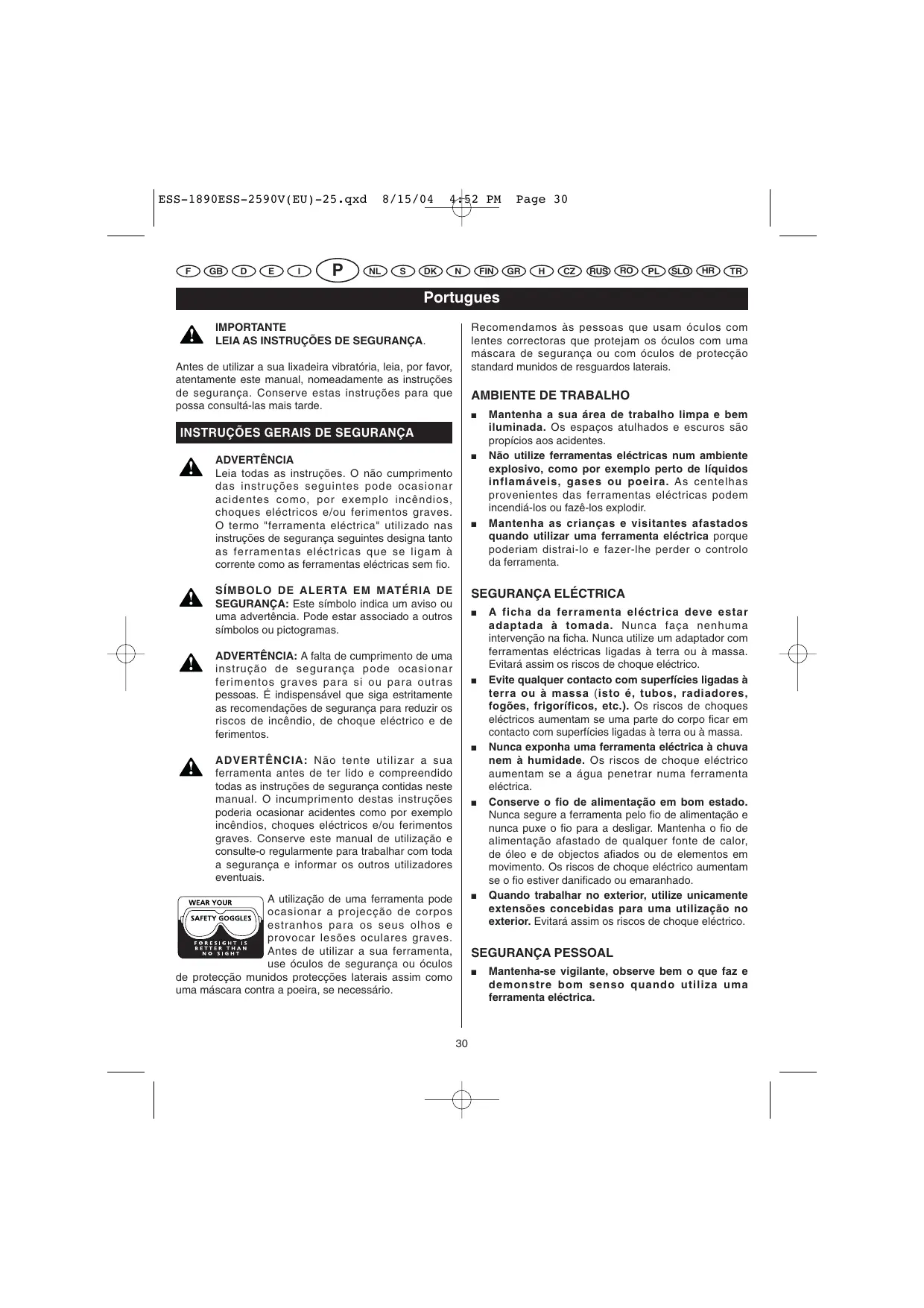

Antes de utilizar a sua lixadeira vibratória, leia, por favor, atentamente este manual, nomeadamente as instruções de segurança. Conserve estas instruções para que possa consultá-las mais tarde.
INSTRUÇÕES GERAIS DE SEGURANÇA
ADVERTÊNCIA
Leia todas as instruções. O não cumprimento das instruções seguintes pode ocasionar acidentes como, por exemplo incêndios, choques eléctricos e/ou ferimentos graves. O termo "ferramenta eléctrica" utilizado nas instruções de segurança seguintes designa tanto as ferramentas eléctricas que se ligam à corrente como as ferramentas eléctricas sem fio.
SÍMBOLO DE ALERTA EM MATÉRIA DE SEGURANÇA: Este símbolo indica um aviso ou uma advertência. Pode estar associado a outros símbolos ou pictogramas.
ADVERTÊNCIA: A falta de cumprimento de uma instrução de segurança pode ocasionar ferimentos graves para si ou para outras pessoas. É indispensável que siga estritamente as recomendações de segurança para reduzir os riscos de incêndio, de choque eléctrico e de ferimentos.
ADVERTÊNCIA: Não tente utilizar a sua ferramenta antes de ter lido e compreendido todas as instruções de segurança contidas neste manual. O incumprimento destas instruções poderia ocasionar acidentes como por exemplo incêndios, choques eléctricos e/ou ferimentos graves. Conserve este manual de utilização e consulte-o regularmente para trabalhar com toda a segurança e informar os outros utilizadores eventuais.
A utilização de uma ferramenta pode ocasionar a projecção de corpos estranhos para os seus olhos e provocar lesões oculares graves. Antes de utilizar a sua ferramenta, use óculos de segurança ou óculos de protecção munidos protecções laterais assim como uma máscara contra a poeira, se necessário.
Recomendamos às pessoas que usam óculos com lentes correctoras que protejam os óculos com uma máscara de segurança ou com óculos de protecção standard munidos de resguardos laterais.
■ Mantenha a sua área de trabalho limpa e bem iluminada. Os espaços atulhados e escuros são propícios aos acidentes.
- Não utilize ferramentas eléctricas num ambiente explosivo, como por exemplo perto de líquidos inflamáveis, gases ou poeira. As centelhas provenientes das ferramentas eléctricas podem incendiá-los ou fazê-los explodir.
■ Mantenha as crianças e visitantes afastados quando utilizar uma ferramenta eléctrica porque poderiam distrai-lo e fazer-lhe perder o controlo da ferramenta.
SEGURANÇA ELÉCTRICA
A ficha da ferramenta eléctrica deve estar adaptada à tomada. Nunca faça nenhuma intervenção na ficha. Nunca utilize um adaptador com ferramentas eléctricas ligadas à terra ou à massa. Evitará assim os riscos de choque eléctrico.
- Evite qualquer contacto com superfícies ligadas à terra ou à massa (isto é, tubos, radiadores, fogões, frigoríficos, etc.). Os riscos de choques eléctricos aumentam se uma parte do corpo ficar em contacto com superfícies ligadas à terra ou à massa.
- Nunca exponha uma ferramenta eléctrica à chuva nem à humidade. Os riscos de choque eléctrico aumentam se a água penetrar numa ferramenta eléctrica.
■ Conserve o fio de alimentação em bom estado. Nunca segure a ferramenta pelo fio de alimentação e nunca puxe o fio para a desligar. Mantenha o fio de alimentação afastado de qualquer fonte de calor, de óleo e de objectos afiados ou de elementos em movimento. Os riscos de choque eléctrico aumentam se o fio estiver danificado ou emaranhado.
■ Quando trabalhar no exterior, utilize unicamente extensões concebidas para uma utilização no exterior. Evitará assim os riscos de choque eléctrico.
SEGURANÇA PESSOAL
■ Mantenha-se vigilante, observe bem o que faz e demonstre bom senso quando utiliza uma ferramenta eléctrica.
Portugues
INSTRUÇÕES GERAIS DE SEGURANÇA
Não utilize a sua ferramenta se estiver cansado, sob a influência de bebidas alcoólicas ou de drogas ou se tomar medicamentos. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente.
■ Use um equipamento adequado de protecção. Proteja sempre os seus olhos. Conforme as circunstâncias, use também uma máscara anti-poeira, calçado anti-derrapante, um capacete ou protecções auditivas para evitar os riscos de ferimentos graves.
- Evite qualquer arranque por descuido. Certifique-se de que o interruptor está na posição "Desligar" antes de ligar a sua ferramenta à corrente. Para evitar os riscos de acidentes, não desloque a ferramenta com o dedo no gatilho e não a ligue à corrente se o interruptor estiver na posição "Ligar".
■ Retire as chaves de aperto antes de ligar a sua ferramenta. Uma chave de aperto mantida presa num elemento móvel da ferramenta pode provocar ferimentos graves.
■ Fique sempre bem apoiado nas pernas e não estique demasiado o braço. Uma posição de trabalho estável permite controlar melhor a sua ferramenta em caso de evento fortuito.
■ Use roupas adequadas. Não use roupas folgadas nem jóias. Do mesmo modo, mantenha os cabelos, as roupas e as luvas afastadas das peças móveis. As roupas folgadas, as jóias e os cabelos compridos podem ficar presos nos elementos em movimento.
Se a ferramenta for entregue com um sistema de aspiração de poeira, o mesmo deve ser instalado e utilizado correctamente. Evitará assim os riscos de ferimentos relacionados com a inalação de poeiras nocivas.
UTILIZAÇÃO E MANUTENÇÃO DAS FERRAMENTAS COM FIO
- Não force a ferramenta. Utilize a ferramenta adaptada ao trabalho que quer efectuar. A sua ferramenta será mais eficaz e mais segura se a utilizar no regime para o qual foi concebida.
- Não utilize uma ferramenta eléctrica se o interruptor não permitir pô-la em funcionamento e pará-la. Uma ferramenta que não pode ser ligada e desligada correctamente é perigosa e deve ser reparada imperativamente.
■ Desligue a ferramenta da corrente antes de efectuar ajustes, substituir acessórios ou de arrumá-la. Desse modo reduz os riscos de arranque da ferramenta por descuido.
As ferramentas devem ser arrumadas fora do alcance das crianças. Não deixe as pessoas que não conhecem a ferramenta ou que não leram estas instruções de segurança utilizar a ferramenta. As ferramentas são perigosas em mãos de pessoas sem experiência.
■ Trate as ferramentas com cuidado. Verifique o alinhamento das peças móveis. Verifique se nenhuma peça está partida. Controle a montagem e qualquer outro elemento que possa afectar o funcionamento da ferramenta. Se houver peças danificadas, mande reparar a sua ferramenta antes de a utilizar. Muitos acidentes são devidos a uma má manutenção das ferramentas.
■ Conserve as suas ferramentas limpas e afiadas. Se a lâmina da sua ferramenta de corte estiver bem afiada e limpa, haverá menos riscos de ficar bloqueada e poderá conservar o controlo da sua ferramenta.
■ Respeite estas instruções de segurança quando utiliza a sua ferramenta, os acessórios, as pontas, etc. levando em conta as especificidades do aparelho, do espaço de trabalho e do trabalho a efectuar. Para evitar situações perigosas, utilize a sua ferramenta eléctrica apenas para trabalhos para os quais está adaptada.
REPARAÇÕES
■ Qualquer reparação deve ser efectuada por um técnico qualificado, utilizando unicamente peças sobresselentes de origem. Desse modo poderá utilizar a sua ferramenta eléctrica com toda a segurança.
- Verifique se a ferramenta não tem peças danificadas. Antes de continuar a utilizar a sua ferramenta, verifique se uma peça ou um acessório danificado poderá continuar a funcionar ou a desempenhar a sua função. Verifique o alinhamento e o bom funcionamento das peças móveis. Verifique se nenhuma peça está partida. Controle a montagem e qualquer outro elemento que possa afectar o funcionamento da ferramenta. Qualquer peça danificada deve ser reparada ou substituída por um Centro Serviço Homologado Ryobi salvo indicação contrária especificada neste manual de utilização. Mande substituir qualquer interruptor defeituoso num Centro de Serviço Autorizado Ryobi. Não utilize a ferramenta se o interruptor não permitir pô-la em funcionamento e pará-la.
Portugues
INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS LIXADEIRAS
■ Use sempre óculos de segurança e uma máscara anti-poeira durante as operações de lixar, em particular quando segura a lixadeira por cima da cabeça.
■ Nunca utilize a lixadeira sobre superfícies húmidas.
A folha de lixa não deve ser grande demais. Se deixar a folha de lixa ultrapassar o prato, fica exposto a ferimentos graves.
- O saco de pó deve ser instalado na ferramenta e despejado regularmente. Para instalar o saco do pó, encaixe o anel do saco no bico de evacuação situado atrás da lixadeira rodando-o para a direita até que o saco fique correctamente fixado. Para retirar o saco, proceda na ordem inversa.
AVISO
Não despeje o pó proveniente da lixagem num fogo aberto porque os materiais na forma de partículas finas podem ser explosivos.
AVISO
Deve usar uma máscara anti-pó adequada quando lixar superfícies revestidas com tinta à base de chumbo assim como certas madeiras e metais, para evitar inalar poeiras ou vapores tóxicos.
CARACTERÍSTICAS DO APARELHO
| ESS-1890 | ESS-2590V | |
| Alimentação | 230 V ~ 50 Hz | 230 V ~ 50 Hz |
| Potência | 180 W | 250 W |
| Velocidade em vazio | 12000 | 6000-12000 |
| movimentos/min | movimentos/min | |
| Diâmetro orbital | 1,6 mm | 1,6 mm |
APLICAÇÕES
Utilize a sua lixadeira unicamente para as aplicações mencionadas abaixo:
■ Lixamento da madeira.
■ Remoção da ferrugem e lixamento do aço.
■ Lixamento dos plásticos.
DESCRIÇÃO
- Variador electrónico de velocidade
-
Interruptor ligar / desligar
-
Protecção do cabo de alimentação
- Saco do pó fixado no anel
- Placa de lixar
- Pinça
- Luz avisadora de presença de tensão
- Ferramenta de perfuração
- Folha de lixa
- Base
- Folha de lixa standard
CARACTERÍSTICAS
A sua lixadeira utiliza-se com folhas de lixa de diversos grãos (grosso, médio ou fino). Na madeira, a passagem da lixadeira no sentido da fibra dá um lixamento liso, sem escoriações. Esta lixadeira está concebida para lixar bordo a bordo nos três lados.
A sua lixadeira está equipada com uma pega que proporciona uma boa preensão e um grande conforto de utilização. Os riscos de fadiga devidos a uma utilização prolongada são assim reduzidos.
Um sistema de aspiração do pó está integrado na lixadeira. O pó é aspirado através dos furos da folha de lixa e do prato (ver fig. 5).
Antes de utilizar a sua lixadeira, familiarize-se sempre com todas as suas funcionalidades e especificidades em termos de segurança.
INTERRUPTOR (1)
O variador electrónico de velocidade permite-lhe regular a velocidade de lixamento em função do tipo da superfície a lixar (desde a madeira para construção pesada e resistente até ao folheado de madeira delicado).
Esta lixadeira está equipada com um simples interruptor. Para PÔR EM FUNCIONAMENTO a lixadeira, empurre o interruptor para a esquerda ("ON").
Para PARAR a lixadeira, empurre o interruptor para a direita ("OFF").
AVISO
Não diminua a sua vigilância mesmo depois de se ter familiarizado com a sua lixadeira. Nunca se esqueça que uma fracção de segundo de falta de atenção basta para se ferir gravemente.
Portugues
FUNCIONAMENTO
AVISO
A sua lixadeira nunca deve ser ligada quando monta peças, efectua ajustes, retira ou põe uma folha de lixa, quando limpa a sua ferramenta ou quando não a utiliza. Com a lixadeira desligada, evita-se qualquer risco de arranque por descuido que possa causar ferimentos graves.
COLOCAÇÃO DA FOLHA DE LIXA (Fig. 5)
Verifique o estado da folha de lixa antes de colocá-la. NÃO utilize folhas de lixa defeituosas ou rasgadas.
■ Desligue a sua lixadeira da corrente.
AVISO
Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves.
■ Retire a folha de lixa gasta para substituí-la. Para retirar a folha de lixa, desengate a pinça soltando a alavanca de fixação do taco. Para tal, levante a alavanca de fixação e em seguida baixe-a.
■ Insira cerca de 12.7 mm da nova folha de lixa sob a pinça.
Nota: 12.7 mm é o comprimento mínimo quando insere várias folhas umas sobre as outras.
■ Levante a alavanca de fixação e engate-a no taco. Aplique uma pressão para baixo para que a folha de lixa se ajuste correctamente no prato.
- Cubra a placa de lixar com a folha de lixa. Levante a alavanca de fixação situada do outro lado da lixadeira e insira a outra extremidade da folha de lixa sob a pinça. Ajuste a folha de lixa contra a placa de lixar.
■ Levante a segunda alavanca de fixação e engate-a no taco.
■ Para maior comodidade, várias folhas de lixa podem ser instaladas ao mesmo tempo na lixadeira.
FIXAÇÃO RÁPIDA DAS FOLHAS DE LIXA AUTO-ADERENTES
■ Desligue a lixadeira da corrente.
- Alinhe os furos da folha de lixa ou a placa de lixa com os furos da placa da lixadeira e em seguida faça pressão com cuidado no lado auto-aderente da folha de lixa contra a placa, o mais firmemente possível.
Nota: Pode reutilizar este tipo de folha de lixa enquanto o grau de eficácia do abrasivo o permitir.
Recomendamos-lhe que conserve as folhas de lixa e as placas de lixa limpas para melhorar a adesão à placa da lixadeira. Limpe-as regularmente com uma pequena escova.
GABARITO DE PERFURAÇÃO (Fig. 6)
O gabarito de perfuração fornecido com a sua lixadeira permite fazer furos no lugar correcto na folha de lixa. Os furos feitos devem ficar alinhados com os furos situados na placa de lixar.
■ Insira a folha de lixa na sua lixadeira.
- Ponha a placa de lixar por cima do gabarito de perfuração tendo o cuidado de alinhar estes dois elementos.
■ Aplique uma pressão para baixo sobre a lixadeira.
ESCOLHA DA FOLHA DE LIXA
A escolha do tipo de folha de lixa e da grossura do grão é muito importante se quiser obter um lixamento de qualidade. Recomendamos-lhe que utilize abrasivos sintéticos como a alumina ou o carboneto de silício com as lixadeiras eléctricas. Os abrasivos naturais como o sílex ou a granada são muito macios e a sua utilização com lixadeiras eléctricas não seria econômico.
Para todas as operações de lixar, o grão grosseiro será utilizado para retirar a maior parte da superfície a lixar e um grão mais fino permitirá obter um lixar de acabamento. A grossura do grão da folha de lixa deve ser escolhida em função do estado da superfície a lixar. Se a superfície for rugosa, comece com um grão grosseiro e lixe até obter uma superfície uniforme. Um grão médio permitirá retirar os riscos deixados pelo grão grosseiro e em seguida o grão mais fino será utilizado para o trabalho de acabamento. Continuar a lixar, passando do grão grosseiro para um grão fino, até obter uma superfície uniforme.
Nota: NÃO utilize a lixadeira sem folha de lixa para não danificar o prato.
PRECAUÇÕES DE UTILIZAÇÃO
ADVERTÊNCIA
Tenha o cuidado de não deixar que a sua mão obstrua as fendas de arejamento.
LIXAMENTO (Fig. 1)
AVISO
Se a peça a trabalhar não estiver fixada, corre o risco de ser projectada contra si e provocar ferimentos graves.
Portugues
FUNCIONAMENTO
Segure a sua lixadeira em frente de si e a uma boa distância do corpo e da peça a trabalhar. Para ligar a sua lixadeira, ponha o interruptor em "ON" e espere que o motor atinja a sua velocidade máxima. Aproxime suavemente a sua lixadeira da peça a trabalhar. Dê movimentos de vaivém lentos e regulares.
NÃO force a sua ferramenta. O peso da lixadeira exerce uma pressão suficiente sobre a peça a trabalhar. Deixe a lixadeira e a folha de lixa fazerem todo o "trabalho". Se exercer uma pressão suplementar na lixadeira, abranda a velocidade do motor, a folha de lixa gasta-se mais rapidamente e a velocidade de lixamento é reduzida consideravelmente. Além disso, uma pressão excessiva pode sobrecarregar o motor e provocar um aquecimento excessivo que pode danificar o motor e prejudicar o bom funcionamento da ferramenta.
Cuidado, o calor devido à fricção pode amolecer o verniz ou a resina que cobre a madeira. Não lixar durante muito tempo a mesma parte da peça a trabalhar porque a acção abrasiva da lixadeira pode remover demasiado material e dar um lixar irregular.
AVISO
Não use roupas folgadas nem jóias que podem ficar entaladas nos elementos móveis, o que pode provocar ferimentos graves. Conserve a cabeça a uma boa distância da lixadeira e da zona de trabalho para evitar que os cabelos fiquem presos na lixadeira, o que poderia ocasionar ferimentos graves.
MOVIMENTO EXCÊNTRICO (Fig. 2)
O movimento excêntrico é ideal para as acções rápidas de lixar (eliminação dos revestimentos, polimento de madeira bruta, aplainamento de superfícies segundo uma determinada espessura) e os trabalhos de acabamento (preparação de uma superfície antes da pintura). A folha de lixa efectua pequenos círculos a grande velocidade, permitindo assim uma grande mobilidade da lixadeira.
AVISO
A acumulação de pó quando lixa superfícies revestidas com produtos altamente inflamáveis como, por exemplo, o poliuretano, o óleo de linha, etc. pode inflamar o saco do pó ou outras partes da lixadeira e causar portanto um incêndio. Para reduzir os riscos de incêndio, esvazie frequentemente o saco do pó.
Antes de arrumar a sua lixadeira ou se não a utilizar durante bastante tempo, esvazie o saco. Leia atentamente as recomendações dos fabricantes de revestimentos.
UTILIZAÇÃO DO DISPOSITIVO DE COLECTA DO PÓ
O saco do pó permite colectar o pó produzido pela passagem da lixadeira. O pó é aspirado através dos furos do prato e colectado no saco do pó durante o lixamento.
INSTALAÇÃO DO SACO DE PÓ (Fig. 3)
Para instalar o saco do pó, siga, por favor, as seguintes instruções:
■ Desligue a lixadeira da corrente.
AVISO
Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves.
■ Encaixe o anel do saco do pó no bico de evacuação situado na lixadeira.
ESVAZIAMENTO DO SACO DE PÓ (Fig. 4)
Para maior eficácia, esvazie o saco de pó quando estiver meio cheio. Isto permite uma melhor circulação do ar no interior do saco. Esvazie e limpe minuciosamente o saco do pó depois de cada operação de lixamento e antes de arrumar a lixadeira.
Para esvaziar o saco do pó, proceda da seguinte maneira:
■ Desligue a lixadeira da corrente.
AVISO
Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves.
■ Retire o anel do saco do pó do bico da lixadeira.
■ Retire o saco do pó do seu anel.
■ Sacuda o saco do pó para esvaziá-lo.
■ Torne a fixar o saco no anel.
■ Encaixe o anel do saco no bico da lixadeira.
Portugues
LUZ AVISADORA DE PRESENÇA DE TENSÃO
Esta ferramenta está equipada com uma luz avisadora de presença de tensão (7) que se acende quando a ferramenta está ligada. Esta luz chama a sua atenção para o facto de que a ferramenta está ligada à corrente e que ela entrará em funcionamento assim que carregar no gatilho.
PROTECÇÃO DO AMBIENTE
Recicla as matérias-primas em vez de deitá-las fora. Para o respeito do ambiente, seleccione os detritos e desmonte a ferramenta velha, os acessórios e a embalagem em contentores especiais ou junto de organismos encarregados da reciclagem. A Ryobi leva muito a sério a protecção do ambiente
Nederlands
BELANGRIJK LEES DE VEILIGHEIDSVOORSCHRIFTEN.
Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc.
No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo.
Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.
GARANTIEVOORWAARDEN
Directiva sobre "máquinas" (98/37/CEE)
DECLARAÇÃO DE CONFORMIDADE
Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos.
Directivas comunitárias aplicáveis
Directiva "máquinas" (98/37/CEE)
Directiva "baixa tensão" (73/23/CEE) e suas modificações (93/98/EEC)
Directiva "compatibilidade electromagnética" (89/336/CEE e suas modificações)
Normas harmonizadas aplicáveis: EN55014-1/A2:2002; EN55014-2/A1:2001; EN61000-3-2:2000; EN61000-3-3/A1:2001; EN60745-2-4: 2003; EN60745-1: 2003 + A1: 2003; EN50366:2003.
