MODE D'EMPLOI ESS1890C RYOBI

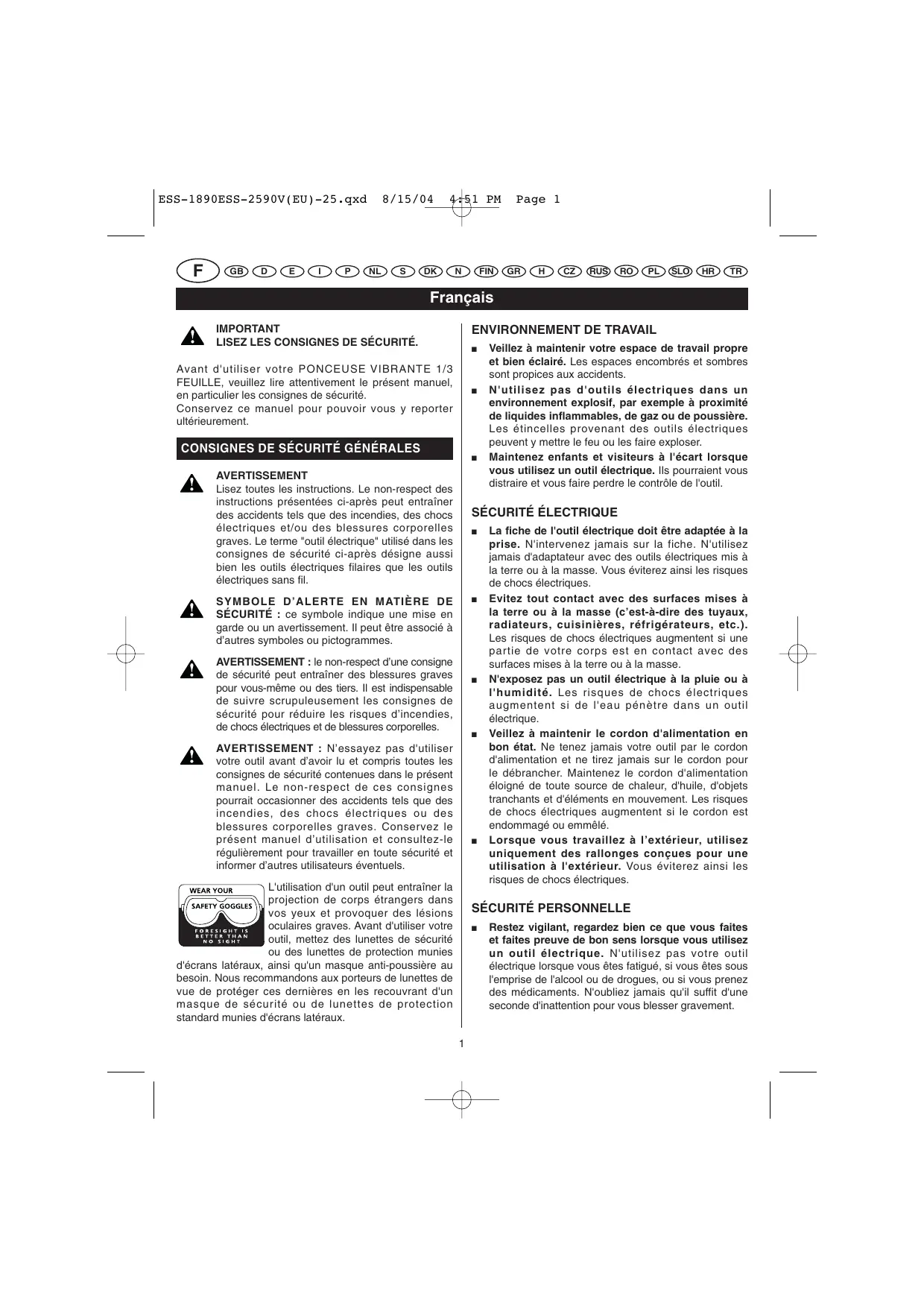

Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant le montage et la mise en service de l’appareil. Important! Avant d'utiliser votre PONCEUSE VIBRANTE 1/3 FEUILLE, veuillez lire attentivement le présent manuel, en particulier les consignes de sécurité. Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

AVERTISSEMENT Lisez toutes les instructions. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques filaires que les outils électriques sans fil. Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides inflammables, de gaz ou de poussière. Les étincelles provenant des outils électriques peuvent y mettre le feu ou les faire exploser. Maintenez enfants et visiteurs à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil.

SÉCURITÉ ÉLECTRIQUE

SYMBOLE D’ALERTE EN MATIÈRE DE SÉCURITÉ : ce symbole indique une mise en garde ou un avertissement. Il peut être associé à d’autres symboles ou pictogrammes.

AVERTISSEMENT : le non-respect d’une consigne

de sécurité peut entraîner des blessures graves pour vous-même ou des tiers. Il est indispensable de suivre scrupuleusement les consignes de sécurité pour réduire les risques d’incendies, de chocs électriques et de blessures corporelles.

AVERTISSEMENT : N’essayez pas d'utiliser

votre outil avant d’avoir lu et compris toutes les consignes de sécurité contenues dans le présent manuel. Le non-respect de ces consignes pourrait occasionner des accidents tels que des incendies, des chocs électriques ou des blessures corporelles graves. Conservez le présent manuel d’utilisation et consultez-le régulièrement pour travailler en toute sécurité et informer d’autres utilisateurs éventuels.

L'utilisation d'un outil peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves. Avant d'utiliser votre outil, mettez des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux, ainsi qu'un masque anti-poussière au besoin. Nous recommandons aux porteurs de lunettes de vue de protéger ces dernières en les recouvrant d'un masque de sécurité ou de lunettes de protection standard munies d'écrans latéraux. La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous éviterez ainsi les risques de chocs électriques. Evitez tout contact avec des surfaces mises à la terre ou à la masse (c’est-à-dire des tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.). Les risques de chocs électriques augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé. Lorsque vous travaillez à l’extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques.

SÉCURITÉ PERSONNELLE

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. Portez un équipement de protection adéquat. Protégez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. Evitez tout démarrage involontaire. Assurez-vous que l’interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gâchette ou ne le branchez pas si l'interrupteur est sur "marche". Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de mieux contrôler son outil en cas d'événement fortuit. Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos mains éloignés des pièces mobiles. Les vêtements amples, les bijoux et le cheveux longs peuvent se prendre dans les éléments en mouvement. Si votre outil est livré avec un système d'aspiration de la poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques de blessures liés à l'inhalation de poussière nocive.

UTILISATION ET ENTRETIEN DES OUTILS

Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées. Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. Veillez à maintenir vos outils propres et aiguisés. Si la lame de votre outil de coupe est bien aiguisée et propre, elle risquera moins de bloquer et vous pourrez mieux garder le contrôle de votre outil. Respectez les présentes consignes de sécurité lorsque vous utilisez votre outil, les accessoires, les embouts, etc. en tenant compte des spécificités de votre appareil, de votre espace de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez votre outil électrique que pour les travaux pour lesquels il a été conçu. Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu. N’utilisez pas un outil électrique si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement être réparé. Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrage involontaire de l'outil. Les outils doivent être rangés hors de portée des enfants. Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsi utiliser votre outil électrique en toute sécurité. Vérifiez que l'outil ne comporte aucune pièce endommagée. Avant de continuer à utiliser votre outil, vérifiez qu'une pièce ou un accessoire endommagé peut continuer à fonctionner ou à remplir sa fonction. Vérifiez l'alignement et le bon fonctionnement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Toute pièce endommagée doit être réparée ou remplacée par un Centre Service Agréé Ryobi sauf indication contraire spécifiée dans le présent manuel d’utilisation. Faites remplacer tout interrupteur défectueux dans un Centre Service Agréé Ryobi. N’utilisez pas l’appareil si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Mettez toujours des lunettes de sécurité et un masque anti-poussière lorsque vous poncez, en particulier lorsque vous tenez la ponceuse audessus de votre tête. Français

N'utilisez jamais votre ponceuse sur des surfaces humides. La feuille de papier abrasif ne doit pas être trop grande. Si vous laissez le papier abrasif dépasser du patin, vous vous exposez à des risques de blessures graves. Le sac à poussières doit être installé sur l'outil et vidé régulièrement. Pour installer le sac à poussières, emboîtez la bague du sac sur la buse d'évacuation située à l'arrière de la ponceuse en la tournant vers la droite jusqu'à ce que le sac soit correctement fixé. Pour retirer le sac, procédez dans l'ordre inverse. CARACTÉRISTIQUES Votre ponceuse s'utilise avec des papiers abrasifs de grains différents (gros, moyens ou fins). Sur du bois, le passage de la ponceuse dans le sens de la fibre donne un ponçage lisse, sans éraflures. Cette ponceuse est conçue pour permettre le ponçage bord à bord sur trois côtés. AVERTISSEMENT Ne jetez pas les poussières provenant du ponçage dans un feu ouvert car les matériaux sous forme de fines particules peuvent être explosifs. Votre ponceuse est équipée d'une poignée offrant une bonne prise en main et un grand confort d'utilisation. Les risques de fatigue faisant suite à une utilisation prolongée sont ainsi réduits. AVERTISSEMENT Vous devez porter un masque anti-poussière adéquat lorsque vous poncez des surfaces recouvertes de peinture à base de plomb ainsi que certains bois et métaux pour éviter d'inhaler de la poussière ou des vapeurs toxiques. Un système d'aspiration de la poussière est intégré à la ponceuse. La poussière est aspirée par les trous dans le papier abrasif et le patin (voir fig. 5). Avant d'utiliser votre ponceuse, familiarisez-vous avec toutes ses fonctionnalités et ses spécificités en termes de sécurité. Alimentation Puissance Vitesse à vide Diamètre orbital

VARIATEUR ÉLECTRONIQUE DE VITESSE

Le variateur de vitesse électronique vous permet de régler la vitesse de ponçage en fonction du type de surface à poncer (du bois de construction lourd et résistant au bois de placage délicat). Cette ponceuse est équipée d’un simple interrupteur. Pour METTRE EN MARCHE la ponceuse, poussez l'interrupteur vers la gauche ("ON"). APPLICATIONS N'utilisez votre outil que pour les applications mentionnées ci-après:

Pour ARRÊTER la ponceuse, poussez l'interrupteur vers la droite ("OFF"). Ponçage du bois. Retrait de la rouille et ponçage de l'acier. Ponçage des plastiques. AVERTISSEMENT Ne relâchez pas votre vigilance une fois familiarisé avec votre ponceuse. N'oubliez jamais qu'il suffit d'une fraction de seconde d'inattention pour vous blesser gravement. DESCRIPTION

Sac à poussières attaché à la bague Patin Pince Témoin de présence tension Matrice de perforation Papier abrasif Base Papier abrasif standard Variateur électronique de vitesse Interrupteur marche/arrêt Protection du cordon d'alimentation

Français le plus fermement possible. Remarque : Vous pouvez réutiliser ce type de papier aussi longtemps que le degré d'efficacité de l'abrasif le permet. Nous vous recommandons de maintenir les papiers et patins abrasifs propres afin qu'ils adhèrent mieux au patin de la ponceuse. Nettoyezles régulièrement à l'aide d'une petite brosse. FONCTIONNEMENT AVERTISSEMENT Votre ponceuse ne doit jamais être branchée lorsque vous montez des pièces, effectuez des réglages, retirez ou mettez en place une feuille de papier abrasif, lorsque vous nettoyez votre outil ou lorsque vous ne l'utilisez pas. Une fois la ponceuse débranchée, tout risque de démarrage involontaire pouvant causer des blessures corporelles graves est écarté. MATRICE DE PERFORATION (Fig. 6) La matrice de perforation fournie avec votre ponceuse permet de percer des trous au bon endroit dans la feuille de papier abrasif. Les trous percés doivent en effet être alignés avec les trous situés sur le patin. MISE EN PLACE DU PAPIER ABRASIF (Fig. 5) Vérifiez l'état du papier abrasif avant de le mettre en place. N'utilisez PAS de papier abrasif défectueux ou déchiré.

Débranchez votre ponceuse.

AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

CHOIX DU PAPIER ABRASIF

Le choix du type de papier abrasif et de la grosseur de grain appropriés est très important si vous souhaitez obtenir un ponçage de qualité. Nous vous recommandons d’utiliser des abrasifs synthétiques tels que l'alumine ou le carbure de silicium avec les ponceuses électriques. Les abrasifs naturels tels que le silex ou le grenat sont trop doux et leur utilisation avec des ponceuses électriques ne serait pas économique. Détachez le papier abrasif usagé pour le changer. Pour retirer la feuille de papier abrasif, relâchez la pince en désengageant le levier de fixation du taquet. Pour cela, levez le levier de fixation puis abaissez-le. Insérez environ 12.7 mm de la nouvelle feuille de papier abrasif sous la pince. Remarque : 12.7 mm est la longueur minimale lorsque vous insérez plusieurs feuilles les unes sur les autres. Relevez le levier de fixation et enclenchez-le dans le taquet. Exercez une pression vers le bas pour que la feuille de papier abrasif s'ajuste correctement au plateau. Recouvrez le patin avec la feuille abrasive. Levez le levier de fixation situé de l'autre côté de la ponceuse et insérez l'autre extrémité de la feuille abrasive sous la pince. Ajustez la feuille de papier abrasif contre le patin. Relevez le second levier de fixation et enclenchez-le dans le taquet. Pour plus de commodité, plusieurs feuilles de papier abrasif peuvent être installées en une seule fois sur la ponceuse. Pour toutes les opérations de ponçage, le gros grain sera utilisé pour retirer la plus grande partie de la surface à poncer et un grain plus fin permettra d'obtenir un ponçage de finition. La grosseur du grain de la feuille abrasive doit être choisie en fonction de l'état de la surface à poncer. Si la surface est rugueuse, commencez avec un gros grain et poncez jusqu'à obtenir une surface uniforme. Un grain moyen permettra de retirer les éraflures laissées par le gros grain puis le grain plus fin sera utilisé pour le travail de finition. Continuez à poncer, en passant d'un gros grain à un grain fin, jusqu'à obtenir une surface uniforme. Remarque : N'utilisez PAS la ponceuse sans papier abrasif pour ne pas endommager le patin.

PRÉCAUTIONS D'UTILISATION

MISE EN GARDE

Veillez à ce que votre main n'obstrue pas les fentes d'aération. Insérez la feuille de papier abrasif sur votre ponceuse. Placez le patin au-dessus de la matrice de perforation en veillant à bien aligner ces deux éléments. Exercez une pression vers le bas sur la ponceuse. Débranchez la ponceuse. Alignez les trous du papier ou patin abrasif avec les trous du patin de la ponceuse, puis collez avec précaution le côté auto agrippant du papier au patin,

Français AVERTISSEMENT L'accumulation de poussières suite au ponçage de surfaces enduites de produits hautement inflammables tels que le polyuréthane, l'huile de lin, etc. peut entraîner l'inflammation du sac à poussières ou d'autres parties de la ponceuse et déclencher ainsi un incendie. Pour réduire les risques d'incendie, videz fréquemment le sac à poussières. Avant de ranger votre ponceuse ou si vous ne l'utilisez pas pendant un moment, videz le sac. Lisez attentivement les recommandations des fabricants de revêtements. FONCTIONNEMENT PONÇAGE (Fig. 1) AVERTISSEMENT Si la pièce à usiner n'est pas fixée, elle risque d'être projetée vers vous et d'occasionner de graves blessures. Tenez votre ponceuse devant vous et à bonne distance de votre corps et de la pièce à usiner. Pour mettre en marche votre ponceuse, placez l'interrupteur sur "ON" et attendez que le moteur ait atteint sa vitesse maximale. Approchez doucement votre ponceuse de la pièce à usiner. Effectuez des va-et-vient lents et réguliers. NE forcez PAS votre outil. Le poids de la ponceuse exerce une pression suffisante sur la pièce à usiner. Laissez la ponceuse et le papier abrasif faire tout le "travail". En exerçant une pression supplémentaire sur la ponceuse, vous ralentissez le moteur, le papier abrasif s'use plus rapidement et la vitesse de ponçage est considérablement réduite. De plus, une pression excessive peut surcharger le moteur et engendrer une surchauffe pouvant endommager le moteur et nuir au bon fonctionnement de l'outil. Le sac à poussières permet de collecter la poussière générée par le passage de la ponceuse. La poussière est aspirée par les trous du patin et collectée dans le sac à poussières au cours du ponçage. INSTALLATION DU SAC À POUSSIÈRES (Fig. 3) Pour installer le sac à poussières, veuillez suivre les instructions ci-après:

Attention, la chaleur due au frottement peut ramollir le vernis ou la résine recouvrant du bois. Veillez à ne pas poncer trop longtemps une même partie de la pièce à usiner car l'action abrasive de la ponceuse peut user rapidement le matériau et donner un ponçage irrégulier. Débranchez la ponceuse. AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves. AVERTISSEMENT Ne portez pas de vêtements amples ni de bijoux susceptibles de se coincer dans les éléments mobiles, ce qui pourrait provoquer des blessures corporelles graves. Maintenez votre tête à bonne distance de la ponceuse et de la zone de travail afin d'éviter que vos cheveux ne se prennent dans la ponceuse, ce qui pourrait occasionner des blessures corporelles graves.

Emboîtez la bague du sac à poussières sur la buse d'évacuation située sur la ponceuse. VIDAGE DU SAC À POUSSIÈRES (Fig. 4) Pour plus d'efficacité, videz le sac à poussière dès qu'il est à moitié plein. Cela permet une meilleure circulation de l'air à l'intérieur du sac. Videz et nettoyez minutieusement le sac à poussières après chaque opération de ponçage et avant de ranger la ponceuse. MOUVEMENT EXCENTRIQUE (Fig. 2) Pour vider le sac à poussières, procédez de la manière suivante : Le mouvement excentrique est idéal pour les actions de ponçage rapides (élimination des vieux revêtements, polissage des bois bruts, aplanissement de surfaces à une épaisseur donnée) et les travaux de finition (préparation d'une surface avant peinture). Le papier abrasif effectue des petits cercles à grande vitesse, octroyant ainsi une grande mobilité à la ponceuse.

Débranchez la ponceuse. AVERTISSEMENT Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

Retirez la bague du sac à poussières de la buse de la ponceuse. Retirez le sac à poussières de sa bague. Secouez le sac à poussières pour le vider. Fixez à nouveau le sac à la bague. Remboîtez la bague du sac sur la buse de la ponceuse. Recyclez les matières premières au lieu de les jeter. Pour le respect de l’environnement, triez vos déchets et déposez l’outil usagé, les accessoires et l’emballage dans des conteneurs spéciaux auprès d’organismes chargés de leur recyclage. Ryobi prend la protection de l'environnement très au sérieux.

TÉMOIN DE PRÉSENCE TENSION

Cet outil est équipé d'un témoin de présence tension (7) qui s'allume lorsque l'outil est branché. Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur l'interrupteur.

àëèéãúáéÇÄçàÖ à éÅëãìÜàÇÄçàÖ ùãÖäíêàóÖëäéÉé àçëíêìåÖçíÄ

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final. Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

WARRANTY - STATEMENT

Niveau de pression acoustique Niveau de puissance acoustique Valeur d'accélération de la moyenne quadratique pondérée

14.1 m/s2

6.31 m/s2

DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : Directives communautaires applicables Directive “machines” (98/37/CE) Directive “basse tension” (73/23/CEE) et ses modifications (93/98/EEC) Directive “compatibilité électromagnétique” (89/336/CEE et ses modifications) Normes harmonisées applicables : EN55014-1/A2:2002; EN550142/A1:2001; EN61000-3-2:2000; EN61000-3-3/A1:2001; EN607452-4: 2003; EN60745-1: 2003 + A1: 2003; EN50366:2003.

Michel Violleau Président/Directeur Général Signature: Name/Title:
