GEBRUIKSAANWIJZING ESS1890C RYOBI

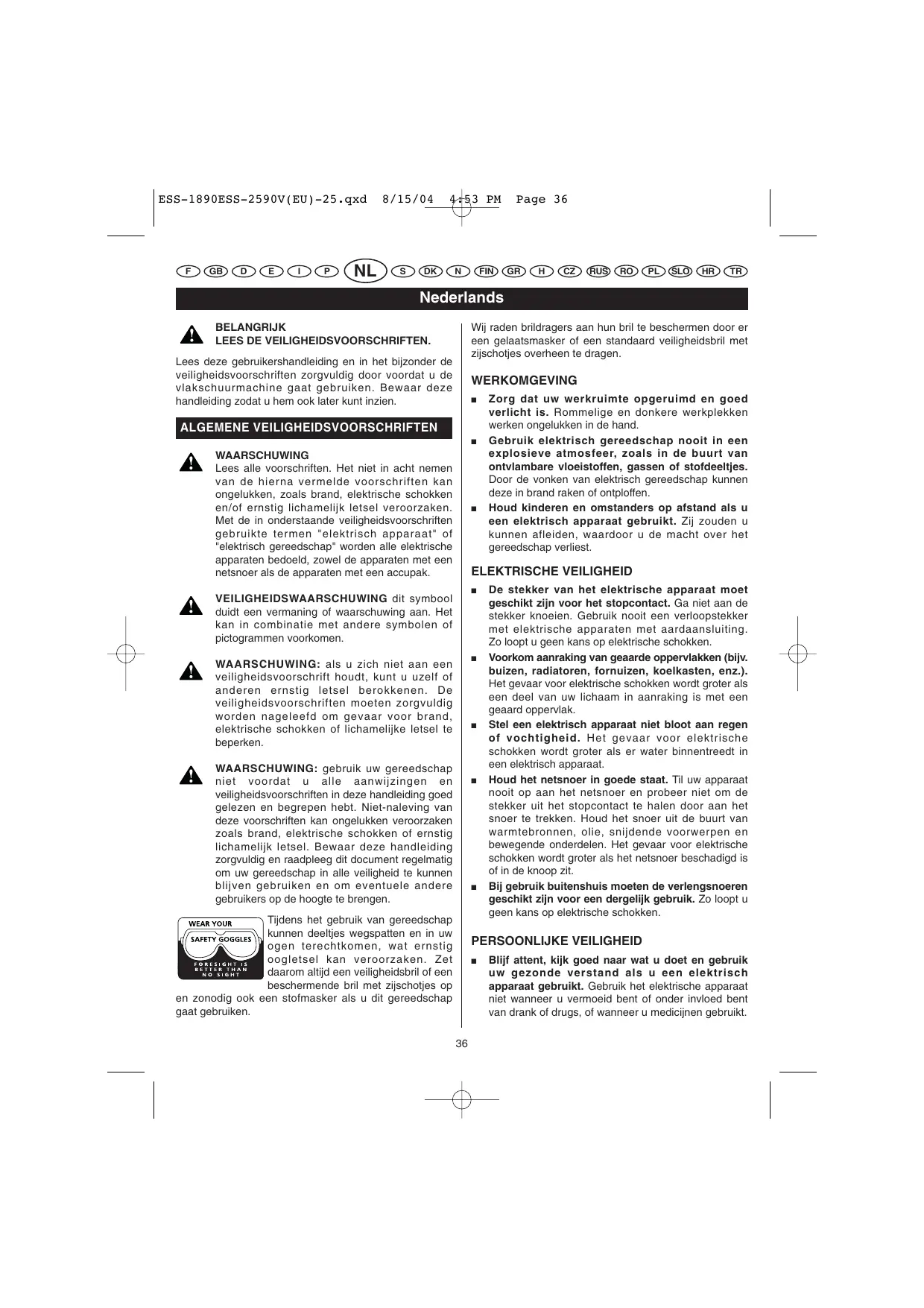

Nederlands BELANGRIJK LEES DE VEILIGHEIDSVOORSCHRIFTEN. Wij raden brildragers aan hun bril te beschermen door er een gelaatsmasker of een standaard veiligheidsbril met zijschotjes overheen te dragen. Lees deze gebruikershandleiding en in het bijzonder de veiligheidsvoorschriften zorgvuldig door voordat u de vlakschuurmachine gaat gebruiken. Bewaar deze handleiding zodat u hem ook later kunt inzien. WERKOMGEVING

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING Lees alle voorschriften. Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken, zoals brand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken. Met de in onderstaande veiligheidsvoorschriften gebruikte termen "elektrisch apparaat" of "elektrisch gereedschap" worden alle elektrische apparaten bedoeld, zowel de apparaten met een netsnoer als de apparaten met een accupak.

Zorg dat uw werkruimte opgeruimd en goed verlicht is. Rommelige en donkere werkplekken werken ongelukken in de hand. Gebruik elektrisch gereedschap nooit in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stofdeeltjes. Door de vonken van elektrisch gereedschap kunnen deze in brand raken of ontploffen. Houd kinderen en omstanders op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kunnen afleiden, waardoor u de macht over het gereedschap verliest. ELEKTRISCHE VEILIGHEID

VEILIGHEIDSWAARSCHUWING dit symbool duidt een vermaning of waarschuwing aan. Het kan in combinatie met andere symbolen of pictogrammen voorkomen.

WAARSCHUWING: als u zich niet aan een veiligheidsvoorschrift houdt, kunt u uzelf of anderen ernstig letsel berokkenen. De veiligheidsvoorschriften moeten zorgvuldig worden nageleefd om gevaar voor brand, elektrische schokken of lichamelijke letsel te beperken.

WAARSCHUWING: gebruik uw gereedschap niet voordat u alle aanwijzingen en veiligheidsvoorschriften in deze handleiding goed gelezen en begrepen hebt. Niet-naleving van deze voorschriften kan ongelukken veroorzaken zoals brand, elektrische schokken of ernstig lichamelijk letsel. Bewaar deze handleiding zorgvuldig en raadpleeg dit document regelmatig om uw gereedschap in alle veiligheid te kunnen blijven gebruiken en om eventuele andere gebruikers op de hoogte te brengen.

Tijdens het gebruik van gereedschap kunnen deeltjes wegspatten en in uw ogen terechtkomen, wat ernstig oogletsel kan veroorzaken. Zet daarom altijd een veiligheidsbril of een beschermende bril met zijschotjes op en zonodig ook een stofmasker als u dit gereedschap gaat gebruiken. De stekker van het elektrische apparaat moet geschikt zijn voor het stopcontact. Ga niet aan de stekker knoeien. Gebruik nooit een verloopstekker met elektrische apparaten met aardaansluiting. Zo loopt u geen kans op elektrische schokken. Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten, enz.). Het gevaar voor elektrische schokken wordt groter als een deel van uw lichaam in aanraking is met een geaard oppervlak. Stel een elektrisch apparaat niet bloot aan regen of vochtigheid. Het gevaar voor elektrische schokken wordt groter als er water binnentreedt in een elektrisch apparaat. Houd het netsnoer in goede staat. Til uw apparaat nooit op aan het netsnoer en probeer niet om de stekker uit het stopcontact te halen door aan het snoer te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, snijdende voorwerpen en bewegende onderdelen. Het gevaar voor elektrische schokken wordt groter als het netsnoer beschadigd is of in de knoop zit. Bij gebruik buitenshuis moeten de verlengsnoeren geschikt zijn voor een dergelijk gebruik. Zo loopt u geen kans op elektrische schokken. PERSOONLIJKE VEILIGHEID

Blijf attent, kijk goed naar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat niet wanneer u vermoeid bent of onder invloed bent van drank of drugs, of wanneer u medicijnen gebruikt. ESS-1890ESS-2590V(EU)-25.qxd

Vergeet niet dat één seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken. Draag de voorgeschreven veiligheidsuitrusting. Bescherm altijd uw ogen. Afhankelijk van de omstandigheden dient u ook een stofmasker, schoenen met antislipzolen, een veiligheidshelm of gehoorbeschermers te dragen om het risico van ernstig lichamelijk letsel te vermijden. Zorg dat het apparaat niet ongewild in werking kan treden. Zorg dat de schakelaar op UIT staat voordat u het apparaat op de stroom aansluit. Verplaats uw apparaat nooit terwijl u uw vinger op de schakelaar hebt of steek de stekker niet in het stopcontact als de schakelaar op AAN staat om ongelukken te voorkomen. Verwijder de stelsleutels voordat u het apparaat in werking zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstig lichamelijk letsel veroorzaken. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Door een stabiele werkpositie bent u beter in staat om uw gereedschap in bedwang te houden als er iets onverwachts gebeurt. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren kunnen beklemd raken in de bewegende delen. Als uw machine samen met een stofzuigsysteem is geleverd, zorg er dan voor dat dit goed is geïnstalleerd en ook wordt gebruikt. Zo voorkomt u lichamelijk letsel door inademing van schadelijke stofdeeltjes.

Zo verkleint u het risico dat het apparaat ongewild in werking treedt. Gereedschap moet altijd buiten bereik van kinderen worden opgeborgen. Laat het apparaat niet gebruiken door personen die het apparaat niet kennen of geen kennis hebben genomen van deze veiligheidsvoorschriften. Gereedschap is gevaarlijk in de handen van onervaren personen. Houd uw apparaten in goede staat van werking. Controleer de uitlijning van de bewegende delen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Als er iets beschadigd is, dient u uw apparaat eerst te laten herstellen voordat u het weer gebruikt. Ongelukken zijn vaak te wijten aan de slechte staat van onderhoud van het gereedschap. Houd uw gereedschap altijd scherp en schoon. Als het mes van uw snijgereedschap goed scherp en schoon is, bestaat er minder kans dat het geblokkeerd raakt en kunt u uw apparaat beter in uw macht houden. Neem deze veiligheidsvoorschriften in acht als u het apparaat, de accessoires, de hulpstukken, enz. gebruikt en houd daarbij rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt en het soort werk dat u doet. Gebruik uw elektrisch apparaat uitsluitend voor de toepassingen waarvoor het bestemd is om gevaarlijke situaties te vermijden. Forceer het apparaat niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doen. Uw elektrisch apparaat zal veiliger en zekerder werken als u het gebruikt op het toerental waarvoor het berekend is. Gebruik een elektrisch apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. Een apparaat dat niet normaal meer aan- en uitgezet kan worden is gevaarlijk en moet absoluut worden gerepareerd. Trek de stekker van het apparaat uit het stopcontact voordat u instellingen wijzigt, accessoires verwisselt of het apparaat opbergt.

Eventuele reparaties moeten door een geschoolde vakman worden uitgevoerd en uitsluitend met gebruik van originele reservedelen. Zo kunt u uw elektrisch apparaat veilig gebruiken. Controleer of geen enkel onderdeel van het apparaat beschadigd is. Controleer, voordat u het apparaat opnieuw gebruikt, of een eventueel beschadigd onderdeel kan blijven werken of zijn functie kan blijven vervullen. Controleer de uitlijning en de goede werking van beweegbare onderdelen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Beschadigde onderdelen mogen alleen door een erkend Ryobi servicecentrum hersteld of vervangen worden, behalve als in deze gebruikershandleiding iets anders wordt aangegeven. Laat een defecte schakelaar vervangen in een erkend Ryobi servicecentrum. Gebruik het apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. ESS-1890ESS-2590V(EU)-25.qxd

Draag altijd een veiligheidsbril en een stofmasker tijdens het schuren, vooral wanneer u de schuurmachine boven uw hoofd houdt. Gebruik uw schuurmachine nooit op vochtige oppervlakken. Het vel schuurpapier mag niet te groot zijn. Als u het schuurpapier over de randen van de schuurvoet laat uitsteken, stelt u zich bloot aan het gevaar voor lichamelijk letsel. De stofzak moet op de machine zijn geïnstalleerd en regelmatig worden geleegd. U plaatst de stofzak door deze over de steunring van de zak te schuiven en deze op het afvoermondstuk aan de achterkant van de schuurmachine te draaien (rechtsom) totdat de zak goed vastzit. Ga in omgekeerde volgorde te werk om de zak weer los te halen. TECHNISCHE KENMERKEN Uw schuurmachine kan met schuurpapier met verschillende korrelgrootte (grof, medium of fijn) worden gebruikt. Op hout geeft schuren met de schuurmachine in de richting van de vezels een gladde afwerking, zonder strepen. Deze schuurmachine is ook uitstekend geschikt om aan drie zijkanten geheel tot aan de rand door te schuren. WAARSCHUWING Gooi geen schuurstof in een open vuur, want materiaal in de vorm van fijne deeltjes kan explosief zijn. De schuurmachine is uitgerust met een handgreep waarmee u het apparaat goed en zeer comfortabel kunt vasthouden. Daarom loopt u minder kans om vermoeid te raken bij langdurig gebruik. WAARSCHUWING Draag een geschikt stofmasker tijdens het schuren van oppervlakken bedekt met verf op loodbasis en bij het schuren van bepaalde houtsoorten en metalen om te voorkomen dat u giftige stof of giftige dampen inademt. Er is een stofafzuigsysteem ingebouwd in de schuurmachine. Het stof wordt afgezogen via de gaten in het schuurpapier en de schuurvoet (zie afb.5). Maak uzelf eerst vertrouwd met alle functies en specifieke kenmerken wat betreft de veiligheid van het apparaat voordat u de schuurmachine gaat gebruiken. PRODUCTGEGEVENS Voeding Vermogen Toerental bij nullast ESS-1890 230 V ~ 50 Hz 180 W bewegingen/min Diameter van de cirkelvormige schuurbeweging 1,6 mm AAN-/UITSCHAKELAAR (1) ESS-2590V 230 V ~ 50 Hz 250 W 6.000-12.000 bewegingen/min ELEKTRONISCHE SNELHEIDSREGELAAR Met de elektronische snelheidsregelaar kunt u de schuursnelheid afstellen al naar gelang het type oppervlak dat u wilt schuren (van grof en stug bouwhout tot zacht fineerhout). 1,6 mm Deze schuurmachine is uitgerust met een eenvoudige aan-/uitschakelaar. Om de schuurmachine AAN te zetten duwt u de schakelaar naar links ("ON"). TOEPASSING Om de schuurmachine UIT te zetten duwt u de schakelaar naar rechts ("OFF"). Gebruik uw apparaat uitsluitend voor de hieronder vermelde toepassingen:

Elektronische snelheidsregelaar Aan/uit-schakelaar Bescherming van het netsnoer Stofzak bevestigd op de steunring Schuurvoet Spantang Spanningsverklikker Perforator Schuurpapier Voetstuk Standaard schuurpapier Schuren van hout. Verwijderen van roest en schuren van staal. Schuren van kunststoffen.

Nederlands AAN-/UITSCHAKELAAR (1)

WAARSCHUWING Laat uw waakzaamheid niet verslappen als u eenmaal vertrouwd bent geraakt met uw schuurmachine. Vergeet niet dat een seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken.

WAARSCHUWING De stekker van de schuurmachine mag niet in het stopcontact zitten als u onderdelen monteert, afstellingen wijzigt, schuurpapier verwijdert of installeert, de machine schoonmaakt of de klaar bent met u werk. Wanneer de stekker van de schuurmachine uit het stopcontact is getrokken, bestaat er geen gevaar meer dat de machine ongewild in werking treedt, wat ernstig letsel zou kunnen veroorzaken.

SCHUURPAPIER INSTALLEREN (afb. 5) Controleer de goede staat van het schuurpapier voordat u het installeert. Gebruik GEEN beschadigd of gescheurd schuurpapier.

Met de perforatorplaat die bij de schuurmachine wordt geleverd kunt u precies op de goede plaatsen gaten in het vel schuurpapier maken. Deze gaten moeten namelijk overeenkomen met de gaten die in de schuurvoet zitten. Trek de stekker van uw schuurmachine uit het stopcontact.

Trek de stekker van de schuurmachine uit het stopcontact. Zorg dat de gaten van het schuurpapier of de schuurzool zijn uitgelijnd met de gaten in de voet van de schuurmachine en plak daarna voorzichtig het papier met de kant met de klitbevestiging op de voet vast en druk dit zo stevig mogelijk aan. Opmerking: U kunt dit type papier zo lang gebruiken als de overgebleven schuurkracht dat toelaat. Wij raden u aan om het schuurpapier en de schuurzolen steeds schoon te maken zodat ze zo goed mogelijk aan de voet van de schuurmachine hechten. Reinig de hechtvlakken regelmatig met een borsteltje. PERFORATOR (afb. 6) WAARSCHUWING Als de stekker van de schuurmachine niet uit het stopcontact is getrokken, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.

Zorg dat het vel schuurpapier mooi vlak tegen de schuurvoet aan ligt. Til de tweede bevestigingshendel op en haak hem vast in de lip. Om sneller te kunnen werken mogen meerdere vellen schuurpapier tegelijk op de schuurmachine worden gemonteerd. Haal het versleten schuurpapier los om het te vervangen. Om het vel schuurpapier te verwijderen zet u de spanklem los door de bevestigingshendel onder de lip uit te halen. Daarvoor haalt u de hendel eerst omhoog en duwt u hem daarna omlaag. Steek een reep van ongeveer 12.7 mm van het nieuwe vel schuurpapier onder de spanklem. Opmerking: 12.7 mm is de minimale lengte als u meerdere vellen boven op elkaar insteekt. Til de bevestigingshendel op en haak hem vast in de lip. Oefen enige druk uit naar beneden zodat het vel schuurpapier zich goed aanpast aan de plaat. Bedek de schuurvoet met het schuurpapier. Til de bevestigingshendel op die zich aan de andere kant van de schuurmachine bevindt en steek het andere uiteinde van het vel schuurpapier onder de spanklem. Installeer het vel schuurpapier op de schuurmachine. Houd de schuurvoet boven de perforatorplaat en zorg dat de twee elementen goed zijn uitgelijnd ten opzichte van elkaar. Druk de schuurmachine naar beneden. SCHUURPAPIER KIEZEN De keuze van het juiste type schuurpapier en de juiste korrelgrootte is zeer belangrijk als u kwaliteitswerk wilt leveren. Wij raden u aan om bij elektrische schuurmachines alleen schuurpapier met een synthetische schuurlaag te gebruiken, bijvoorbeeld aluminiumoxide of siliciumcarbide. Natuurlijke schuurmiddelen zoals silex of granaat zijn als materiaal te zacht en hun toepassing op elektrische schuurmachines is niet rendabel. Begin al uw schuurwerk met een grofkorrelig papier om het grootste gedeelte van het af te schuren oppervlak te verwijderen en neem daarna een fijnere korrel voor de eindafwerking. De korrelgrootte van het schuurpapier moet worden gekozen al naar gelang de staat van het te schuren oppervlak.

Nederlands WAARSCHUWING Draag geen wijde kleding of sieraden die in de bewegende delen beklemd kunnen raken aangezien dit ernstig lichamelijk letsel kan veroorzaken. Houd uw hoofd op redelijke afstand van de schuurmachine en de werkzone om te voorkomen dat uw haar wordt meegetrokken in de schuurmachine, aangezien dit ernstig lichamelijk letsel kan veroorzaken. BEDIENING Als het oppervlak oneffen is, begint u eerst met een grove korrel en schuurt u net zolang tot u een gelijkmatig oppervlak hebt verkregen. Met medium grof papier kunt u de krassen weghalen die door het grove papier zijn achtergelaten, en daarna gebruikt u fijner schuurpapier om het oppervlak mooi af te werken. Blijf schuren en ga geleidelijk over van grof papier op steeds fijner papier tot u een gelijkmatig oppervlak hebt verkregen. EXCENTRISCHE BEWEGING (afb. 2) Opmerking: Gebruik de schuurmachine niet zonder schuurpapier want dat zou de schuurvoet kunnen beschadigen. De excentrische beweging is ideaal voor snelle schuuracties (oude deklagen verwijderen, ruw hout polijsten, afschuren tot een bepaalde dikte) en voor afwerken (een oppervlak voorbereiden voor schilderen). Het schuurpapier beweegt met hoge snelheid in kleine cirkels, waardoor de schuurmachine zeer mobiel is.

VOORZORGSMAATREGELEN BIJ GEBRUIK

LET OP Let op dat u met uw hand de ventilatieopeningen niet afdekt. WAARSCHUWING De ophoping van stof na het schuren van oppervlakken die bedekt zijn met zeer ontvlambare producten zoals polyurethaan, lijnolie, enz. kan de stofzak of andere delen van de schuurmachine doen ontvlammen en op die manier brand veroorzaken. Maak de stofzak regelmatig leeg om het gevaar van brand te verkleinen. Leeg de zak als u de schuurmachine opbergt of voor enige tijd niet gebruikt. Lees zorgvuldig de aanbevelingen van de producenten van verf en coatings. SCHUREN (afb. 1) WAARSCHUWING Klem het werkstuk zo nodig vast, anders bestaat de kans dat het naar u toe wordt geslingerd en ernstig letsel veroorzaakt. Houd de schuurmachine op een redelijke afstand van uw lichaam en van het werkstuk. Om de schuurmachine aan te zetten plaatst u de schakelaar op "ON" en wacht u tot de motor zijn maximumsnelheid heeft bereikt. Breng de schuurmachine langzaam naar het werkstuk. Maak langzame en regelmatig bewegingen heen-en-weer. STOFOPVANGSYSTEEM GEBRUIKEN Met behulp van de stofzak kunt u het stof opvangen dat ontstaat bij het schuren. Het stof wordt aangezogen door de gaten in de schuurvoet en verzameld in de stofzak tijdens het schuren. Forceer de machine NIET. Het gewicht van de schuurmachine oefent voldoende druk op het werkstuk uit. Laat de schuurmachine en het schuurpapier al het "werk" doen. Als u zelf ook op de schuurmachine zou gaan drukken, gaat de motor langzamer draaien, raakt het schuurpapier sneller versleten en wordt de schuursnelheid aanzienlijk lager. Bovendien wordt de motor overbelast door overmatige druk en kan door oververhitting beschadigen, wat schadelijk is voor de goede werking van het apparaat. STOFZAK INSTALLEREN (afb. 3) Ga als volgt te werk om de stofzak te installeren:

Opgelet: door de wrijvingswarmte kan het vernis of de lak daarmee het hout bedekt is, zacht worden. Zorg ervoor dat u niet te lang op hetzelfde deel van het werkstuk blijft schuren, omdat de schurende werking van de schuurmachine binnen korte tijd diep in het materiaal kan inslijten en onregelmatige plekken veroorzaakt. Trek de stekker van de schuurmachine uit het stopcontact. WAARSCHUWING Als u de stekker van de schuurmachine niet uit het stopcontact trekt, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.

Steek de steunring van de stofzak op het afvoermondstuk dat zich op de schuurmachine bevindt. ESS-1890ESS-2590V(EU)-25.qxd

Nederlands BEDIENING SPANNINGSVERKLIKKER STOFZAK LEGEN (afb. 4) Dit apparaat is voorzien van een spanningsverklikker (7) die gaat branden zodra het apparaat is aangesloten. Dit controlelampje dient om u te waarschuwen dat het apparaat onder spanning staat en dat het apparaat gaat werken zodra u op de schakelaar drukt. Voor een efficiënte stofafzuiging dient u de zak te legen als deze halfvol is. Dit zorgt voor een betere luchtcirculatie in de zak. Leeg de stofzak na elke schuuroperatie en voordat u de machine opbergt en maak de zak daarbij zorgvuldig schoon. MILIEUBESCHERMING Ga als volgt te werk om de stofzak te legen:

Trek de stekker van de schuurmachine uit het stopcontact. Zorg dat gronstoffen gerecycleerd en niet vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude apparaten, accessoires en verpakkingen in speciale bakken te deponeren of naar instanties te brengen die belast zijn met de recyclering ervan. Ryobi hecht veel waarde aan milieubescherming. WAARSCHUWING Als u de stekker van de schuurmachine niet uit het stopcontact trekt, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.

Haal de steunring van de stofzak van de schuurmachine. Haal de stofzak van de steunring. Schud de zak uit om hem te legen. Bevestig de zak daarna weer op de steunring. Steek de steunring van de zak op het afvoermondstuk.

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

Versnellingswaarde van de gewogen effectieve waarde
