MANUAL DE UTILIZADOR DB5020 AEG-ELECTROLUX

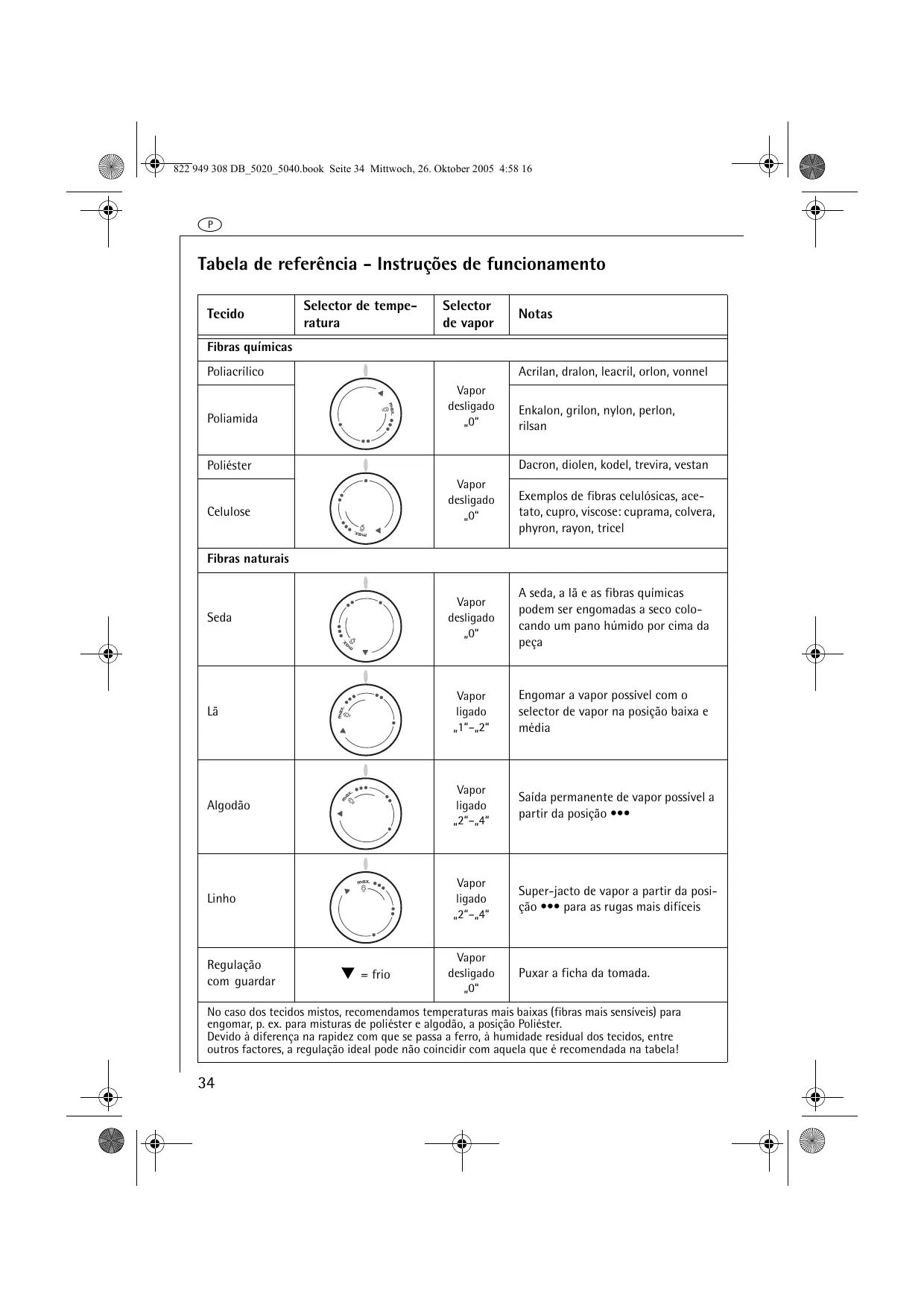

Tabela de referência - Instruções de funcionamento Tecido Selector de temperatura Selector de vapor Notas Fibras químicas Acrilan, dralon, leacril, orlon, vonnel Poliacrílico Vapor desligado „0“ Poliamida Enkalon, grilon, nylon, perlon, rilsan Dacron, diolen, kodel, trevira, vestan Poliéster Vapor desligado „0“ Celulose Exemplos de fibras celulósicas, acetato, cupro, viscose: cuprama, colvera, phyron, rayon, tricel Fibras naturais Vapor desligado „0“ A seda, a lã e as fibras químicas podem ser engomadas a seco colocando um pano húmido por cima da peça

Vapor ligado „1“–„2“ Engomar a vapor possível com o selector de vapor na posição baixa e média Algodão Vapor ligado „2“–„4“ Saída permanente de vapor possível a partir da posição ••• Linho Vapor ligado „2“–„4“ Super-jacto de vapor a partir da posição ••• para as rugas mais difíceis Seda Regulação com-guardar = frio Vapor desligado „0“ Puxar a ficha da tomada. No caso dos tecidos mistos, recomendamos temperaturas mais baixas (fibras mais sensíveis) para engomar, p. ex. para misturas de poliéster e algodão, a posição Poliéster. Devido à diferença na rapidez com que se passa a ferro, à humidade residual dos tecidos, entre outros factores, a regulação ideal pode não coincidir com aquela que é recomendada na tabela!

cliente, p Estimada estimado cliente, Por favor, leia com atenção este manual de instruções. Tenha especial atenção às instruções de segurança nas primeiras páginas deste manual de instruções! Guarde este manual de instruções para posteriores consultas. Passe este manual a um eventual novo proprietário do aparelho. Equipamento (figura 1)

Placa de características Base de aço inoxidável Orifícios de saída de vapor Bico de pulverização Abertura de enchimento de água Selector de vapor Tecla para a função de pulverização Tecla para a função de jacto de vapor Lâmpada de controlo Cabo de alimentação Superfície para pousar o ferro com instruções de conservação M Zona de enrolamento do cabo N Selector de temperatura O Depósito transparente para a água P Copo medidor Selector de temperatura (figura 2)

Regulação „Frio“ Fibras químicas Seda/Lã Algodão/Linho 1 Instruções de segurança

• O aparelho só pode ser conectado à tensão e ao tipo de corrente indicados na placa de características (figura 1/A).
• O aparelho só poderá ser ligado a uma tomada que esteja instalada de acordo com as normas electrotécnicas aplicáveis.
• Este aparelho nao se destina a ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiencia e conhecimento, a nao ser que tenha havido uma supervisao inicial ou elas tenham recebido instruçoes quanto ao uso deste aparelho por parte de uma pessoa responsável pela sua segurança.
• Cuidado! Durante o funcionamento, quer a base, quer a parte de cima do ferro de engomar a vapor aquecem!
• Enquanto estiver a funcionar, não perca o aparelho de vista. Mesmo que seja apenas por breves instantes, sempre que abandonar a sala retire a ficha da tomada. Mantenha as crianças afastadas.

Quando se utiliza o vapor para engomar, este sai pelos orifícios existentes na base – Risco de queimadura! Por norma, a ficha deverá ser retirada da tomada, sempre que estiver prestes a limpar o ferro, a encher com água ou a despejar a água. É necessário estar atento ao ferro de engomar a vapor, a partir do momento em que a ficha tenha sido ligada à tomada eléctrica. Nunca mergulhe o ferro de engomar a vapor na água! Pouse sempre o ferro de engomar a vapor na vertical sobre a superfície existente na sua parte traseira. O ferro de engomar a vapor só deve ser pousado sobre a sua superfície de descanso sobre uma superfície estável. O ferro de engomar a vapor deve ser utilizado e pousado sobre uma superfície estável.

• Não vinque o cabo de ligação, nem o enrole à volta do ferro ainda quente. Guarde o ferro somente quando tiver arrefecido por completo e depois de ter despejado a água.
• O ferro de engomar a vapor não deve ser utilizado se tiver caído ao chão, se apresentar danos visíveis ou se tiver fugas.
• Inspeccione o cabo de alimentação eléctrica de tempos a tempos, a fim de detectar eventuais danos! Para consertar um cabo danificado, é necessário recorrer a uma ferramenta especial. Se o cabo de alimentação estiver danificado, a sua substituição deve ser realizada pelo fabricante, um estabelecimento especializado ou uma pessoa qualificada para o fazer, a fim de evitar qualquer tipo de perigo. As reparações de electrodomésticos só devem ser efectuadas por técnicos esQualquer reparação neste aparelho deve ser efectuada unicamente por técnicos especializados. Reparações inadequadas podem causar ferimentos graves. Em caso de reparação, dirija-se ao serviço de assistência técnica ou ao seu revendedor autorizadopecializados! As reparações impróprias representam graves riscos para o utilizador. Colocação em funcionamento Regulação da temperatura (figura 2) Preste atenção às informações dadas pelos símbolos para tratamento de tecidos, convencionados a nível internacional, que nas etiquetas das roupas de qualidade indicam qual a temperatura correcta para passar a ferro. Na tabela de referência encontra a correspondência entre a temperatura a seleccionar e o tipo de tecido. Recomendamos que faça uma selecção prévia das peças a engomar. Comece por aquelas cujo tipo de tecido requeira temperaturas mais baixas (p. ex. PERLON). Seguidamente podem ser engomadas as peças cujo material exija temperaturas mais elevadas. Dessa forma evita que tecidos mais delicados se estraguem devido às altas temperaturas. Assim que se liga o ferro a lâmpada de controlo acende (figura 1/J), apagando-se logo que o ferro chega à temperatura seleccionada. Mesmo que tenha rodado o selector de temperatura (figura 1/N) uma vez para trás, não se esqueça de que a base demora algum tempo até arrefecer. Só quando a lâmpada de controlo voltar a acender é que a base terá atingido uma temperatura mais baixa. Dados técnicos Consumo de potência:
• 2000 W (DB 5020) Tensão de rede: 220 - 240 V

Este aparelho está em conformidade com as seguintes directivas da CEE: – 73/23/CEE de 19.02.73 "Directiva para baixa tensão", na redacção dada pela Directiva a de revisão 93/68/CEE. – 89/336/CEE de 03.05.89 "Directiva refernte a CEM", na redacção dada pela Directiva a de revisão 92/31/CEE. Engomar a seco 0 Regule o selector de vapor (figura 1/F) para a posição „0“ (figura 4/A). 0 Regule o selector de temperatura (figura 1/N) para a temperatura pretendida. 822 949 308 DB_5020_5040.book Seite 37 Mittwoch, 26. Oktober 2005 4:58 16

Engomar a vapor Enchimento do ferro a vapor (figura 3) Só se pode encher o depósito com água quando a ficha estiver retirada da tomada. 0 Regular o selector de vapor para a posição „0“ = engomar a seco (figura 4/ A) e pousar o aparelho na vertical. 0 Encha o depósito da água no máximo até à marca „MAX“. Para esse efeito, pode utilizar o copo medidor fornecido (figura 1/P). Qualidade da água Pode usar água da torneira com um grau de dureza até 3 mmol/I 17° dH. Pergunte aos serviços municipalizados da sua área de residência qual o grau de dureza da água canalizada. Se a água da rede pública for muito dura, use água destilada, que pode adquirir em qualquer drogaria, ou então uma mistura de meio por meio de água da torneira e água destilada. Não use em circunstância alguma água de baterias! Da primeira vez que utilizar o aparelho preste atenção ao seguinte: 0 Ponha água no respectivo depósito, regule o selector de vapor (figura 1/F) para a posição „4“ (figura 4/B). 0 Deixe o ferro aquecer, pousando-o sobre a grelha da tábua de engomar ou sobre outro suporte (figura 5) com a base virada para baixo até começar a sair vapor, a fim de activar a câmara de vapor.

Quer o resultado de vaporização, quer o ruído de funcionamento ideais são alcançados depois de consumir os três primeiros depósitos de água. Engomar com vapor Para engomar ao vapor é preciso começar por regular o selector de temperatura (figura 1/N) para o tipo de tecido pretendido e aguardar até que a lâmpada de controlo (figura 1/J) se apague – só nessa altura é que poderá regular o selector de vapor (figura 1/F) para a posição „1“, „2“, „3“ ou „4“ (figura 4/B). Consulte a tabela de referência para cruzar as duas regulações necessárias: a da temperatura (tipo de tecido) e a do vapor. Assim que o ferro de engomar a vapor é colocado na horizontal começa a formar-se vapor. Quando se volta a pousar o ferro na horizontal, a emissão de vapor é automaticamente interrompida. Função de pulverização (figura 6/A) Da primeira vez que se utiliza o ferro de engomar a vapor ou quando não se passa a ferro durante muito tempo, é preciso carregar várias na tecla para a função de pulverização (figura 1/G), até sair água pelo bico de pulverização (figura 1/D). A função de pulverização pode igualmente ser usada para engomar a seco. Função super-jacto de vapor (figura 6/B) O super-jacto de vapor pode ser uma ajuda preciosa para fazer vincos, passar rendas, etc.. Pode usar o jacto de vapor extra tanto para engomar a vapor, como para engomar a seco. 0 Regule o selector de temperatura (figura 1/N) para a posição „max.“ e espere até o ferro atingir essa temperatura, ou seja, até a lâmpada de controlo (figura 1/J) se apagar. 0 Levante o ferro, afastando-o alguns centímetros da peça de roupa e depois carregue na tecla para a função de jacto de vapor (figura 1/H). Aguarde cerca de 5 segundos entre cada accionamento do botão do jacto do vapor.

Vaporização de peças de vestuário penduradas 0 Regule o selector de temperatura (figura 1/N) para a posição „max.“ e espere até a lâmpada de controlo (figura 1/J) se apagar. 0 Pendure a peça de roupa em questão num cabide e aproxime o ferro de engomar a vapor até ficar a uma distância de 10 - 20 cm do tecido. 0 Carregue na tecla que desencadeia o tecla para a função de jacto de vapor (figura 1/H). Aguarde cerca de 5 segundos antes de carregar novamente na tecla.

Atenção: Não vista logo a roupa mal a acaba de passar. Perigo de queimaduras! Sistema antigotejamento (não no DB 5020) O ferro de engomar a vapor DB 5040 está equipado com um sistema antigotejamento. O sistema antigotejamento interrompe imediatamente a formação de vapor quando a temperatura seleccionada é demasiado baixa. Guardar Puxar a ficha da tomada! Regular o selector de temperatura (figura 1/N) para a posição „Frio“ (figura 2/a) e o selector de vapor (figura 1/F) para a posição „0“ (figura 4/A). Despeje o resto da água (figura 7). Guarde o aparelho em pé. Para que o ferro de engomar a vapor fique correctamente acondicionado, enrole o cabo à volta da área destinada a esse efeito (figuras 1/M e 8).

Manutenção e conservação Eliminação do calcário

Quando se utiliza água da torneira para formar vapor, o calcário presente na água deposita-se na câmara de vapor, chegando mesmo a impedir, em casos extremos, a saída do vapor. Para eliminar o calcário use água morna e concentrado de vinagre, na proporção 1:1. Despeje a mistura dentro do depósito, estando o ferro frio e desligado da corrente (figura 3). Os produtos comuns de eliminação do calcário são demasiado agressivos, pelo que não devem ser empregados! Puxe a ficha da tomada. Regule o selector de vapor (figura 1/F) para a posição „0“ (figura 4/A). Encha o depósito da água (figura 1/O) até à marca „MAX“. Regule o selector de temperatura (figura 1/N) para „max.“. Enfie a ficha na tomada. Espere até a lâmpada de controlo (figura 1/J) se apagar. Retire a ficha da tomada. Pouse o aparelho na horizontal sobre a grelha da tábua de engomar ou sobre outro suporte (figura 5). Regule o selector de vapor (figura 1/F) para a posição „4“ (figura 4/B) e deixe escoar todo o conteúdo do depósito. De seguida, repita a operação usando água limpa e depois deixe o ferro aquecer por alguns instantes para secar a câmara do vapor. Agora, o ferro de engomar a vapor está novamente operacional. Por precaução, aconselhamos a eliminação do calcário de 3 em 3 meses. 822 949 308 DB_5020_5040.book Seite 39 Mittwoch, 26. Oktober 2005 4:58 16

• na posição de funcionamento com vapor não sair qualquer „vapor“? – Nas casas com aquecimento, em que o ambiente está quente e seco (período do Inverno), forma-se menos vapor, dado que este é retirado sob forma não condensada do ar seco. – Quando se despeja a água do depósito pode acontecer que saiam também pêlos. Retire a ficha da tomada, incline para a frente o ferro com o depósito cheio (figura 7), de maneira a que a água possa sair pela abertura de enchimento.
• saírem gotas de água pelos orifícios de saída de vapor? – Regule o selector de vapor para a posição „1“ ou mais alta só quando a temperatura para engomar a vapor for alcançada. Se a temperatura regulada para o funcionamento com vapor for demasiado baixa, seleccione uma temperatura mais alta.
• aparecerem manchas na roupa quando está a passar a ferro? – Limpe o ferro de engomar a vapor. Esfregue também a base do ferro com uma mistura de água e vinagre ou um líquido de limpeza que não risque. – Quando se engoma a seco é frequente cairem pêlos têxteis para dentro da câmara do vapor e aumentarem de volume. Quando a água sai, isso pode provocar manchas. Daí que seja conveniente limpar também o interior do depósito da água. Encha-o com água e agite ligeiramente o ferro de engomar a vapor. Depois despeje a água.
• a base do ferro não desliza bem ou tem resíduos agarrados? – Foi regulada uma temperatura demasiado elevada. – Regule a temperatura certa para cada tipo de fibras (consulte a tabela de referência). Eliminação

Material de embalagem Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis. As peças em plástico estão identificadas, por exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os contentores de recolha existentes para essa finalidade nos locais de eliminação de resíduos da sua área de residência.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
