Tipo de produto	Sistema de áudio para PC 5.1
Marca	ASUS
Modelo	CINE5
Dimensões (com pés metálicos)	373 x 100 x 100 mm
Dimensões (com pés de borracha)	373 x 100 x 80 mm
Alimentação	Adaptador de energia 12V / 3A
Potência de saída	15 W RMS
Resposta em frequência	80 Hz - 20 kHz
Entradas de áudio	3 x conectores jack 3.5 mm (Frontal, Lateral, Central/Subwoofer)
Conector de fone de ouvido	1 x jack 3.5 mm
Controle de volume	Botão giratório com função mudo (pressionar para desativar o som)
Interruptor liga/desliga	Sim
Indicador LED	Azul (aceso quando a caixa de som está ativa e o som não está mutado)
Nível de entrada	1.5 Vrms
Conectividade	Compatível com computador, leitor MP3, console de jogos, leitor de DVD
Conteúdo da caixa	Caixa de som, adaptador de energia, cabo de alimentação, conjunto de pés de borracha e metálicos, guia de início rápido, cabo de áudio 5.1 opcional
Temperatura de operação	0°C a 35°C
Conformidade	FCC classe B, ICES-003, REACH
Segurança	Não abrir, não expor à umidade, usar em superfície plana e estável, desconectar antes da limpeza
Manutenção	Desconectar a alimentação antes da limpeza; usar um pano seco

Perguntas frequentes - CINE5 ASUS

Como conectar a caixa de som CINE5 a um computador de mesa?

Identifique as portas de áudio 5.1 na parte traseira do seu computador. Use um cabo de áudio 5.1 (vendido separadamente) para conectar os conectores Frontal, Lateral e Central/Subwoofer da caixa de som às saídas correspondentes do computador. Ligue a caixa de som e ajuste o volume para 90% na fonte de áudio.

Como conectar a caixa de som a um laptop ou leitor MP3?

Conecte um cabo de áudio 5.1 (vendido separadamente) do conector de fone de ouvido do seu laptop/leitor MP3 à entrada Frontal da caixa de som. Ligue a caixa de som e ajuste o volume da fonte para 90% para uma audição ideal.

Como conectar a caixa de som a um leitor de DVD ou console de jogos?

Use um cabo de áudio RCA (vendido separadamente) para conectar as saídas de áudio do leitor de DVD/console às entradas da caixa de som. Ajuste o volume da fonte para 70% antes de ajustar o volume na caixa de som.

Como ajustar o volume e ativar o modo mudo?

Gire o botão circular para a direita para aumentar o volume, para a esquerda para diminuir. Pressione o botão para cortar o som; o LED azul apaga. Pressione novamente para restaurar o som.

O que fazer se a caixa de som não ligar?

Verifique se o adaptador de energia está corretamente conectado à caixa de som e a uma tomada elétrica funcional. Certifique-se de que o interruptor liga/desliga na parte traseira está na posição ON. O LED do adaptador deve estar aceso.

Quais são as precauções de segurança a serem seguidas?

Não tente reparar o aparelho sozinho. Não exponha a caixa de som à umidade. Coloque-a em uma superfície plana e estável. Desconecte a alimentação antes de qualquer limpeza. Use apenas o adaptador fornecido.

Como limpar a caixa de som CINE5?

Desconecte o adaptador de energia da tomada elétrica. Use um pano seco e macio para limpar a superfície. Não use produtos líquidos ou abrasivos.

Onde colocar a caixa de som para melhor qualidade de som?

Coloque a caixa de som em uma sala simétrica (quadrada ou retangular) e posicione-a simetricamente em relação às paredes. Mantenha uma distância de 30 cm a 150 cm entre você e a caixa de som, e fique de frente para o centro para uma audição ideal.

Qual cabo usar para uma conexão 5.1?

Use um cabo de áudio 5.1 com três conectores jack 3.5 mm (Frontal, Lateral, Central/Subwoofer). Este cabo é vendido separadamente e é necessário para aproveitar o som surround de uma fonte compatível.

A caixa de som é compatível com uma fonte estéreo?

Sim, você pode conectar uma fonte estéreo (laptop, leitor MP3) através do conector Frontal da caixa de som. Para reprodução 5.1, use um software com downmix ou selecione 2 canais nas configurações de áudio.

MANUAL DE UTILIZADOR CINE5 ASUS

Declaração da Comissão Federal de Comunicações

Este dispositivo cumpre a Parte 15 das Regras FCC. O funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferência nociva.
• Este dispositivo deve aceitar qualquer interferência recebida, incluindo aquela que possa causar funcionamento indesejado.

Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos para dispositivos digitais de Classe B, conforme a Parte 15 das Regras FCC. Esses limites são estabelecidos para fornecer proteção razoável contra interferências nocivas em instalações residenciais. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções do fabricante, pode causar interferência nociva às comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento causar interferência nociva à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a interferência por uma ou mais das seguintes medidas:

Mude a orientação ou a localização da antena receptora. - Aumente a separação entre o equipamento e o receptor. - Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado. - Para obter mais ajuda, consulte o fabricante ou um técnico experiente de rádio/TV.

Declaração do Departamento Canadense de Comunicações

Este aparelho digital não excede os limites da Classe B para emissões de ruído radioelétrico, para aparelhos digitais, estabelecidos nos Regulamentos de Interferência de Rádio do Departamento Canadense de Comunicações.

Este aparelho digital de Classe B está em conformidade com o ICES-003 canadense.

REACH

Em conformidade com o quadro regulamentar REACH (Registo, Avaliação, Autorização e Restrição de Produtos Químicos), divulgamos as substâncias químicas incluídas nos nossos produtos no site ASUS REACH em http://green.asus.com/english/REACH.htm

O símbolo do caixote do lixo com uma cruz por cima indica que o produto (equipamento elétrico e eletrônico) não deve ser depositado no lixo doméstico. Consulte os regulamentos locais relativamente à eliminação de equipamentos eletrônicos.

Informações de Segurança

• NÃO repare este produto por si mesmo. Contacte um técnico de assistência qualificado ou o seu revendedor.
• Não coloque o produto em áreas que possam ficar húmidas.
• Coloque o produto numa superfície estável.
• Desligue este produto da tomada elétrica antes de o limpar.
• Ligue o transformador AC a uma tomada com a tensão correta. Verifique a etiqueta no transformador AC para conhecer a tensão adequada.
• Recomendamos-lhe que use este produto em locais com uma temperatura ambiente abaixo dos 35°C.

Conhecer o seu

Altifalante para PC

Conteúdo da embalagem

• Altifalante para PC ASUS Cine5 x1 Cabo de alimentação AC x1
• Transformador AC x1 Pé de borracha x4 Pé de metal x4
• Guia de consulta rápida x1 Cabo de áudio de 5.1 canais com ficha de 3,5mm x1 (opcional)

NOTA: Contacte o seu vendedor se algum dos itens estiver danificado ou em falta.

Resumo das especificações do Cine5

Hardware	3 x Fichas de audio de 3,5mm (Frontal, Lateral, Central/Subwoofer) suportam som surround de 5.1 canais
	1 x Ficha para auscultadores
	1 x Interruptor de energia
	1 x Porta de Entrada DC
	1 x Botão de ajuste de Volume/Sem som
Nível de entrada	1,5 Vrms para todas as entradas analógicas
Potência do altovalante	15 W RMS
Entrada DC	12V/ 3A
Resposta de frequência	80 ~ 20KHz
Dimensões (L x P x A)	373 x 100 x 100 mm (com pés de metal)
	373 x 100 x 80 mm (com pés de borracha)

NOTA: As especificações estão sujeitas a alterações sem aviso prévio.

Características do hardware

Vista superior

Vista traseira

Botão de ajuste de Volume / Sem som

• Prima para interromper o som do altifalante.
• Rode no sentido dos ponteiros do relógio para aumentar o volume do altifalante.
• Rode no sentido inverso dos ponteiros do relógio para diminuir o volume do altifalante.

LED

• Quando o altifalante estiver Ligado e com som, este LED azul circular está Ligado.
• Quando o altifalante estiver Desligado ou sem som, este LED azul circular está Desligado.

Liga à ficha de saída para altifalantes laterais ou posteriores de uma fonte de áudio.

Liga à ficha do altifalante central/subwoofer de uma fonte de áudio.

Porta de entrada DC

Insira o cabo do transformador AC nesta porta para alimentar o seu altifalante.

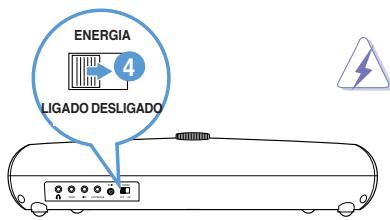

Interruptor de energia

Deslize para Ligar/Desligar o seu altifalante.

Ligar o seu

Altifalante para PC

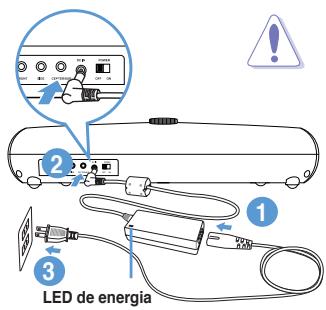

Para ligar o seu altifalante para PC:

1. Ligue o cabo de alimentação AC ao transformador AC.
2. Ligue o transformador AC à porta de entrada DC na parte traseira do seu altifalante.
3. Ligue o cabo de alimentação AC à tomada elétrica. O LED azul de energia do transformador AC irá acender.

ATENÇÃO:

Utilize o transformador AC fornecido. A utilização de outros transformadores AC poderá danificar o seu dispositivo. Ligue o transformador AC a uma tomada com a tensão correta. Verifique a etiqueta no transformador AC para conhecer a tensão adequada.

1. Ligue o seu altifalante.

AVISO: Desligue o seu altifalante antes de o ligar/desligar de fontes de áudio.

Ligar o seu Altifalante para PC a fontes de ÁUDIO

AVISO: Desligue o seu altifalante antes de o ligar/desligar de fontes de áudio.

Ligar a um computador de secretária

Ligue o seu Altifalante para PC a um computador de secretária com saída de áudio de 5.1 canais para desfrutar de som surround.

Para ligar o seu altifalante a um computador de secretária:

1. Procure as fichas de áudio no painel traseiro do seu computador de secretária.
2. Utilizando o cabo de áudio de 5.1 canais, ligue o seu altifalante às fichas de áudio no painel traseiro do seu computador de secretária.

• As fichas de saída para altifalantes laterais e posteriores (preto ou cinzento) variam de acordo com o modelo da placa principal/placa de som.
• Para se assegurar de que os altifalantes se encontram corretamente ligados, efetue um teste aos altifalantes na configuração de 5.1 canais no seu utilitário de configuração de áudio.

NOTA: O cabo de áudio de 5.1 canais é um item opcional.

1. Ligue o altifalante.
2. Reproduza um ficheiro multimédia no seu computador de secretária.

NOTA: Recomendamos que ajuste o volume da sua fonte de áudio para 90%.

1. Ajuste o volume do seu altifalante para o nível desejado.

Ligar a um computador portátil ou a um leitor de MP3 portátil

Ligue o seu Altifalante para PC a um computador portátil ou a um leitor de MP3 portátil apenas com saída de áudio estéreo.

Para ligar o seu altifalante a um computador portátil ou a um leitor de MP3 portátil:

NOTA: O cabo de áudio de 5.1 canais é um item opcional.

1. Ligue o altifalante.
2. Reproduza um ficheiro multimédia no seu computador portátil ou no leitor de MP3 portátil.

NOTA: Recomendamos que ajuste o volume da sua fonte de áudio para 90%.

1. Ajuste o volume do seu altifalante para o nível desejado.

NOTA: Para obter uma melhor experiência ao reproduzir um filme com áudio de 5.1 canais num computador portátil apenas com saída de áudio estéreo:

• Sintetize o sinal de saída de áudio de 5.1 canais para um sinal de saída estéreo utilizando o software de reprodução.
• Se o software de reprodução não suportar a sintetização, selecione PCM de 2 canais ou Dolby/DTS 2.0 nas definições do DVD.

Ligar a um leitor de DVD ou uma consola de jogos

Ligue o seu Altifalante para PC a um leitor de DVD ou uma consola de jogos.

Para ligar o seu altifalante a um leitor de DVD ou uma consola de jogos:

1. Procure as fichas de áudio RCA do seu leitor de DVD ou da consola de jogos.
2. Utilizando um cabo de áudio RCA, ligue o seu altifalante às fichas de áudio RCA do seu leitor de DVD ou da consola de jogos.

NOTA: O cabo de áudio RCA é vendido separadamente.

1. Ligue o altifalante.
2. Reproduza um ficheiro multimédia no seu leitor de DVD ou na consola de jogos.
3. Ajuste o volume do seu altifalante para o nível desejado.

NOTA: Recomendamos que ajuste o volume da sua fonte de áudio para 70%.

Obter a melhor experiência sonora

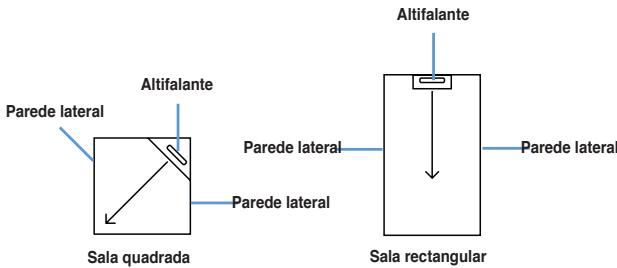

Considerações de localização da sala e do altifalante

• A forma da sala e o revestimento das paredes afetam a acústica da sua sala. Uma sala com forma simétrica, como um quadrado ou um retângulo, favorece a acústica da sala.
• Coloque o seu altifalante numa posição simétrica na sua sala.
• O som poderá ser mais nítido se as paredes laterais estiverem revestidas com o mesmo material.

Posição de audição

Uma posição de audição adequada melhorará a sua experiência.

• Mantenha-se posicionado em direção à parte frontal do seu altifalante.
• Mantenha uma distância de 30cm ~ 150cm entre a sua posição e o altifalante.

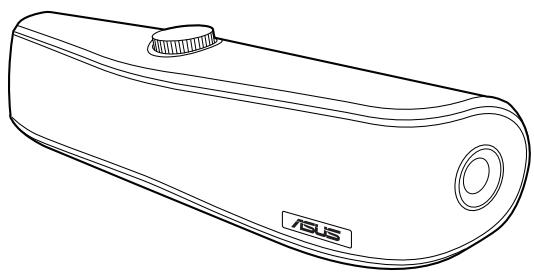

ASUS

Cine5

Altifalantes para PC

Guia de início rápido

Avisos
