CINE5 - Audiosystem ASUS - Kostenlose Bedienungsanleitung

Produkttyp	5.1 PC-Audiosystem
Marke	ASUS
Modell	CINE5
Abmessungen (mit Metallfüßen)	373 x 100 x 100 mm
Abmessungen (mit Gummifüßen)	373 x 100 x 80 mm
Stromversorgung	Netzadapter 12V / 3A
Ausgangsleistung	15 W RMS
Frequenzgang	80 Hz - 20 kHz
Audioeingänge	3 x 3,5-mm-Klinkenbuchsen (Front, Side, Center/Subwoofer)
Kopfhöreranschluss	1 x 3,5-mm-Klinke
Lautstärkeregelung	Drehregler mit Stummschaltfunktion (Drücken zum Stummschalten)
Ein-/Ausschalter	Ja
LED-Anzeige	Blau (leuchtet, wenn der Lautsprecher aktiv ist und der Ton nicht stummgeschaltet ist)
Eingangspegel	1,5 Vrms
Konnektivität	Kompatibel mit Computer, MP3-Player, Spielkonsole, DVD-Player
Lieferumfang	Lautsprecher, Netzadapter, Netzkabel, Satz Gummifüße und Metallfüße, Kurzanleitung, optionales 5.1-Audiokabel
Betriebstemperatur	0°C bis 35°C
Konformität	FCC Klasse B, ICES-003, REACH
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen, auf einer ebenen und stabilen Oberfläche verwenden, vor Reinigung vom Netz trennen
Pflege	Vor Reinigung Netzadapter trennen; trockenes Tuch verwenden

Häufig gestellte Fragen - CINE5 ASUS

Wie verbinde ich den CINE5-Lautsprecher mit einem Desktop-Computer?

Identifizieren Sie die 5.1-Audioanschlüsse auf der Rückseite Ihres Computers. Verwenden Sie ein 5.1-Audiokabel (separat erhältlich), um die Front-, Side- und Center/Subwoofer-Buchsen des Lautsprechers mit den entsprechenden Ausgängen des Computers zu verbinden. Schalten Sie den Lautsprecher ein und stellen Sie die Lautstärke auf der Audioquelle auf 90%.

Wie verbinde ich den Lautsprecher mit einem Laptop oder MP3-Player?

Schließen Sie ein 5.1-Audiokabel (separat erhältlich) vom Kopfhöreranschluss Ihres Laptops/MP3-Players an den Front-Eingang des Lautsprechers an. Schalten Sie den Lautsprecher ein und stellen Sie die Lautstärke der Quelle auf 90% für optimale Hörqualität.

Wie verbinde ich den Lautsprecher mit einem DVD-Player oder einer Spielkonsole?

Verwenden Sie ein RCA-Audiokabel (separat erhältlich), um die Audioausgänge des DVD-Players/der Konsole mit den Eingängen des Lautsprechers zu verbinden. Stellen Sie die Lautstärke der Quelle auf 70%, bevor Sie die Lautstärke am Lautsprecher anpassen.

Wie stelle ich die Lautstärke ein und aktiviere den Stummmodus?

Drehen Sie den runden Regler nach rechts, um die Lautstärke zu erhöhen, nach links, um sie zu verringern. Drücken Sie den Regler, um den Ton stummzuschalten; die blaue LED erlischt. Drücken Sie erneut, um den Ton wiederherzustellen.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie, ob der Netzadapter korrekt am Lautsprecher und an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass der Ein-/Ausschalter auf der Rückseite auf ON steht. Die LED des Adapters sollte leuchten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Setzen Sie den Lautsprecher keiner Feuchtigkeit aus. Stellen Sie ihn auf eine ebene und stabile Oberfläche. Trennen Sie vor der Reinigung den Netzstecker. Verwenden Sie nur den mitgelieferten Adapter.

Wie reinige ich den CINE5-Lautsprecher?

Trennen Sie den Netzadapter von der Steckdose. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche zu reinigen. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel.

Wo sollte der Lautsprecher für beste Klangqualität aufgestellt werden?

Platzieren Sie den Lautsprecher in einem symmetrischen Raum (quadratisch oder rechteckig) und positionieren Sie ihn symmetrisch zu den Wänden. Halten Sie einen Abstand von 30 cm bis 150 cm zwischen sich und dem Lautsprecher ein und schauen Sie zur Mitte für optimalen Hörgenuss.

Welches Kabel wird für eine 5.1-Verbindung benötigt?

Verwenden Sie ein 5.1-Audiokabel mit drei 3,5-mm-Klinkensteckern (Front, Side, Center/Subwoofer). Dieses Kabel ist separat erhältlich und erforderlich, um Surround-Sound von einer kompatiblen Quelle zu genießen.

Ist der Lautsprecher mit einer Stereoquelle kompatibel?

Ja, Sie können eine Stereoquelle (Laptop, MP3-Player) über den Front-Eingang des Lautsprechers anschließen. Für 5.1-Wiedergabe verwenden Sie eine Software mit Downmixing oder wählen Sie 2 Kanäle in den Audioeinstellungen.

BEDIENUNGSANLEITUNG CINE5 ASUS

Schnellstartanleitung

Hinweise

Erklärung der Federal Communications Commission

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb mussen die folgenden beiden Bedingungen erfüllt werden:

• Dieses Gerät darf keine schädliche Störstrahlung abgeben, und
• Dieses Gerät muss für empfangene Störzahlung unempfindlich sein, auch für Störzahlung, die unerwünsche Funktionen hervorrufen an.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Vorschriften wurden für ausreichenden Schutz gegen Radiofrequenzenergie in Wohngedenden aufgestellt. Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen. Wenn es nicht entsprechend der Bedienungsanleitung installiert und verwendet wird, kann es Störungen von Funkübertragungen verursachen. Es kann nicht für alle Installationen gewährleistet werden, dass keine Störungen auftenen. Falls ces des Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollen den Sie folgende Maßnahmen ergreifen, um die Störungen zu behuben.

• Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Empfänger.
  Schlieben Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an.
• Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/Fernsehtechniker.

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichten wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webside unter

http://green.asus.com/english/REACH.htm.

Das durchgestrichene Symbol der Mülltonne zeigt an, dass das Produkt (elektrisches und elektronisches Zubehor) nicht im normalen Hausmüll entsorgt werden darf.itte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Elektroschrott.

Sicherheitsinformationen

• Reparieren Sie das Gerät NICHT selbst. Kontaktieren Sie dazu einen qualifizierten Kundendienst oder ihren Handler.
• Stellen Sie das Gerät NICHT an einen Ort auf, an dem es Nass werden kann.
• Stellen Sie das Gerät auf einer ebenen und stabilen Oberfläche auf.
  Trennen Sie die Stromversorgung, bevor Sie das Gerät reinigen.
• Vergewissern Sie sich, dass Ihr Netzeil mit der Netzspannung in Ihrer Region übereinstimmt. Überprüfen Sie dazu den Aufkleber am Netzeil, um die Netzspannungswerte zu erfahren.
• Wir empfehlen ihren, dass Sie das Gerät nur in einer Umgebung mit einer Temperatur zwischen 0^ und 35^ benutzen.

Kennenlernen Ihres PC-Lautsprechers

Packungsinhalt

1xASUSCine5PC-Lautsprecher
1xNetzkel
1xNetzteil
4x Gummifusse
4x Metallfusse
1x Schnellstartanleitung
1x 5.1-Kanal-Audio-Kabel mit 3,5mm Stecker (optional)

HINWEIS: Falls eines der oben aufgeführten Teile fehlt oder beschädigt ist, kontaktieren Sieitte umgehend ihren Handler.

Cine5 technische Daten

Hardware	3 x 3,5mm Audio-Stecker (Front, Seite, Center/Subwoofer) für 5.1-Kanal-Surround-Sound
	1 x Kopfhöheranschluss
	1 x Stromschalter
	1 x Gleichspannungseingang
	1 x Lautstärkeregler/Stummschalttaste
Eingangspegel	1.5 Vrms für alle analogen Eingänge
Loutsprecherleistung	15 W RMS
Gleichspannungseingang	12V/3A
Frequenzbereich	80 - 20KHz
Abmessungen(B x T x H)	373 x 100 x 100 mm (mit Metallfüssen)
	373 x 100 x 80 mm (mit Gummifüssen)

HINWEIS: Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Hardware-Details

Oberseite
Unterseite

Stummschalttaste / Lautstärkeregler
1	Drücken, um den Ton auszuschalten.
	In Uhrzeitigerrichtung drehen, um die Lautstärke zu verringn.
	Entgegen der Uhrzeitigerrichtung drehen, um die Lautstärke zu erhöhen.
2	LED
	Wenn der Laufsprecher eingescheltet und nicht stumm gescheltet ist, leuchtet diese runde LED blau.
	Wenn Ihr Laufsprecher ausgescheltet oder stumm gescheltet ist leuchtet die runde LED NICT.
3	Kopfhöreranschluss
	Anschluss für einen Kopfhörer.
4	Frontlautsprecherbuchse
	Anschluss eines Frontlautsprecherausgangs einer Audio-Quelle.
	Verbindung zu einer Audio-Quelle mit Stereo-Ausgang, z.B. Laptop oder MP3-Player.
5	Seitenlautsprecherbuchse
	Anschluss eines Seiten- oder Rücklautsprecherausgangs einer Audio-Quelle.
6	Center/Subwoofer-Lautsprecherbuchse
	Anschluss eines Center/Subwoofer-Lautsprecherausgangs einer Audio-Quelle.
7	Gleichspannungseingang
	Anschluss für das Netzeil zur Stromversorgung Ihres Laufsprechers.
8	Stromschalter
	Schaltet ihren Laufsprecher EIN/AUS.

Einschalten

Ohres Laatsprechers

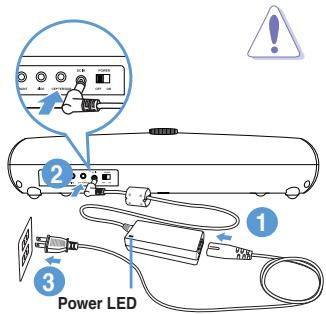

So schalten Sie ihren PC-Lautsprecher ein:

1. Stecken Sie das Netzkabel in das Netzteil.
2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang Ihr's Lautspechers.
3. Stecken Sie das Netzkabel in eine Steckdose. Die Strom-LED am Netzteil leuchtet blau.

ACHTUNG:

Benutzen Sie nur das mitgelieferte Netzeil. Ein anderes netzeil konnte Ihr Gerät beschädigten.
- Vergewissem Sie sich, dass Ihr Netzeil mit der Netzspannung in ihrer Region übereinstimmt. Überprüfen Sie dazu den Aufkleber am Netzeil, um die Netzspannungswerte zu erfahren.

1. Schalten Sie ihren Laufsprecher ein.

WARNING: Schalten Sie Ihren Laufsprecher aus, bevor Sieihn an einer Audio-Quelle anschließen oder davon trennen.

Verbinden Ihres PC-Lautsprechers mit Audio-Quellen

WARNING: Schalten Sie Ihr Lautsprecher aus, bevor Sieihn an einer Audio-Quelle anschließen oder davon trennen.

Verbinden mit einen Desktop-Computer

Verbinden Ihres PC-Lautspechers für Surround-Sound-Erlebnisse mit einen Desktop-Computer mit 5.1-Kanal-Ausgabe.

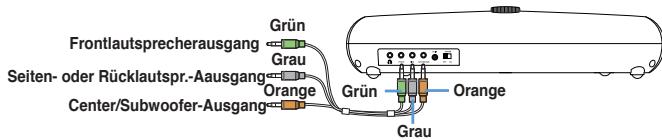

So verbinden Sie ihren Laufsprecher mit einen Desktop-Computer:

1. Suchen Sie die Audio-Buchsen an der Rückseite Ihres Computers.
2. Benutzen Sie ein 5.1-Kanal-Audio-Kabel, um ihren Laufsprecher mit den Audio-Buchsen an der Rückseite Ihr's Computers zu verbinden.

WICHTIG:

Die Seiten- und Rücklautsprecherbuchsen (schwarz oder grau) können je nach Motherboard- oder Soundkartendesign unterschiedlich ausfallen.
- Um sicherzustellen, dass der Lautspricher richtig angeschlossen ist, führen Sie in ihren Audio-Konfigurationsprogramm einen Test in 5.1-Kanaleinstellung durch.

HINWEIS: Das 5.1-Kanal-Audio-Kabel ist ein optionales Element.

1. Schalten Sie ihren Laufsprecher ein.
2. Spieler Sie in ihren Computer eine Mediendatei ab.

HINWEIS: Wir empfehlen Ohnen, dass Sie die Lautstärke Ihrer Audio-Quelle auf 90% einstehen.

1. Regeln Sie die Lautspeicherlautstärke auf den gewünschten Pegel.

Verbinden mit einen Laptop oder MP3-Player

Verbinden Ihres PC-Lautsprechers mit einem Laptop oder MP3-Player mit Stereo-Audio-Ausgang.

So verbinden Sie ihren Laufsprecher mit einem Laptop oder MP3-Player:

1. Suchen Sie den Kopfhöreranschluss an ihren Laptop oder MP3-Player.
2. Benutzen Sie ein 5.1-Kanal-Audio-Kabel, um ihren Laufsprecher mit der Kopfhörerbuchse Ihrches Laptops oder MP3-Players zu verbinden.

HINWEIS: Das 5.1-Kanal-Audio-Kabel ist ein optionales Element.

1. Schalten Sie ihren Laufsprecher ein.
2. Spieler Sie in Ohren Laptop oder mobilen MP3-Player eine Mediendatei ab.

HINWEIS: Wir empfehlen Ohnen, dass Sie die Lautstärke Ihrer Audio-Quelle auf 90% einstehen.

1. Regeln Sie die Lautspeicherlautstärke auf den gewünschten Pegel.

HINWEIS: Sie erhalten die besten Hörerlebnisse nur, wenn Sie einen 5.1-Kanal-Film mit einem Laptop mit Stereogang abspielen:

• Einstellungen für die Wiedergabe-Software: Downmix 5.1-Kanal-Audio zu Stereo-Ausgabe.
• Wenn die Wiedergabe-Software Downmix nicht Unterstützung, wahlen Sie in den DVD-Einstellungen 2-Kanal PCM oder oder Dolby/CTS 2.0.

Verbinden mit einem DVD-Player oder einer Spielkonsole

Verbinden Ihr PC-Lautsprechers mit einem DVD-Player oder einer Spielkonsole.

So verbinden Sie ihren Laufsprecher mit einem DVD-Player oder einer Spielkonsole:

1. Suchen Sie die RCA-Audio-Buchsen an Ihrem DVD-Player oder Ihrer Spielkonsole.
2. Benutzen Sie ein RCA-Audio-Kabel, um ihren Laufsprecher mit den RCA-Audio-Buchsen an Ihr dem DVD-Player oder ihrer Spielkonsole zu verbinden.

HINWEIS: Das RCA-Audio-Kabel muss separat gekauft werden.

1. Schalten Sie ihren Lautsprecher ein.
2. Spieler Sie in Ihrn DVD-Player oder Ihrer Spielkonsole eine Mediendatei ab.

HINWEIS: Wir empfehlen Ohnen, dass Sie die Lautstärke Ihrer Audio-Quelle auf 70% einstellen.

1. Regeln Sie die Lautspeicherlautstärke auf den gewünschten Pegel.

Erreichen der besten Hörerlebnisse

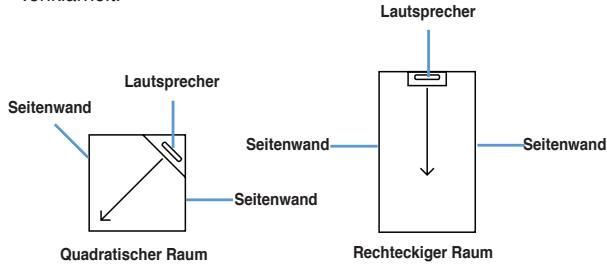

Raum & Laatsprecheraufstellung

Die Raumform und die Wandverkleidung beeinflussen die Raumakustik. Ein symmetrischer Raum, z.B. quadratisch oder rechteckig, beeinflusst die Raumakustik positiv.
- Stellen Sie ihren Laufsprecher in einer symmetrischen Position in Ihr Raum auf.
- Seitenwände mit gleichen materialien verkleidet, verbessern die Tonklarheit.

Hörposition

Die richtige Hörposition verbessert ihre Hörerlebnisse ebenfalls betrachtlich.

• Halten Sie die Hörposition vor der Mitte Ihr's Laufsprechers.
• Halten Sie einen Abstand von 30cm - 150cm zum Lautsprecher ein.
