TRAVELMATE 5740Z - Portátil ACER - Manual de utilização gratuito

Tipo de produto	Computador portátil
Marca	ACER
Modelo	TRAVELMATE 5740Z
Webcam	Acer Crystal Eye (conforme modelo)
Tela	LCD (conforme modelo)
Alto-falantes	Estéreo integrados
Teclado	Com teclas especiais (Fn)
Touchpad	Dispositivo apontador com botões
Portas USB	2 portas USB 2.0
Porta HDMI	1
Porta VGA	1
Porta Ethernet	RJ-45 10/100/1000
Leitor de cartões	Multi-formatos (SD, MMC, MS, MS PRO, xD)
Leitor óptico	DVD/CD
Bateria	Recarregável de íon de lítio com indicador
Alimentação	Adaptador de energia
Segurança	Slot Kensington
Microfone	Integrado
Indicadores	Alimentação, bateria, HDD, comunicação
Ambiente de operação	5°C a 35°C, umidade 20%-80%
Manutenção	Limpar com pano macio e seco
Reparabilidade	Bateria, disco rígido e memória removíveis

Perguntas frequentes - TRAVELMATE 5740Z ACER

Como ligar e desligar o computador?

Para ligar, pressione o interruptor de alimentação localizado na parte superior do teclado. Para desligar, clique em Iniciar e depois em Desligar. Você também pode usar a combinação de teclas Fn+F4 para colocar em suspensão.

Como usar as teclas especiais (Fn)?

Mantenha pressionada a tecla Fn e pressione a tecla de função desejada. Por exemplo, Fn+F3 ativa/desativa as comunicações, Fn+F6 desliga a retroiluminação para economizar energia.

Como conectar um monitor externo?

Conecte o monitor na porta VGA ou HDMI localizada no lado esquerdo. Use a combinação Fn+F5 para alternar entre a tela interna, externa ou ambas.

Como usar o leitor de cartões de memória?

Insira o cartão de memória (SD, MMC, MS, MS PRO, xD) no slot localizado na borda frontal. Empurre suavemente até ouvir um clique. Para remover, empurre novamente. Apenas um cartão pode ser usado por vez.

Como ejetar um disco do leitor óptico?

Pressione o botão de ejeção localizado no lado direito. Se o computador estiver desligado, insira um clipe de papel no orifício de ejeção de emergência ao lado do botão.

O que fazer se o computador não ligar?

Verifique se a bateria está carregada ou conecte o adaptador de energia. Certifique-se de que o indicador de alimentação está aceso. Se o problema persistir, entre em contato com o suporte técnico.

Como economizar a bateria?

Reduza o brilho da tela com Fn+F6 ou as teclas de brilho. Use o modo de suspensão com Fn+F4. Desative os dispositivos sem fio não utilizados com Fn+F3.

Como limpar a tela?

Use um pano macio e seco (microfibra). Nunca aplique líquido diretamente. Para manchas persistentes, umedeça levemente o pano com água.

Onde encontrar o guia do usuário completo?

O guia do usuário AcerSystem está pré-carregado no computador. Acesse-o através de Iniciar > Todos os programas > AcerSystem > Guia do usuário AcerSystem. Ele requer o Adobe Reader.

Como usar o touchpad?

O touchpad reage ao toque: mova o dedo para mover o cursor. Use os botões esquerdo e direito abaixo para clicar. Você pode ativá-lo/desativá-lo com Fn+F7.

MANUAL DE UTILIZADOR TRAVELMATE 5740Z ACER

Os componentes de telecomunicação usados nos notebooks Acer em Português são homologados atendendo à requisição da Agência Nacional de

Telecomunicações Anatel, conforme referência abaixo:

[Modem]

Modelo: RD02-D330	ANATEL 1406-05-1675	(01)07898349989082
Modelo: Delphi_D40	ANATEL 0455-06-2565	(01)078983499890382

[Bluetooth]

Modelo: BCM92045NMD

ANATEL 0578-05-1869

0107896349891648

[802.11AGN]

Modelo:4965AGN	ANATEL 0578-07-2198		(01)0789 8355950322
Modelo:BCM94321MC	ANATEL 1761-06-1869		0107898349891945
Modelo:512AN_MMW	ANATEL 0807-08-2198		(01) 07898355950018
Modelo:512AN_HMW	ANATEL 0800-08-2198		(01) 07898355950025
Modelo:533AN_MMW	ANATEL 0809-08-2198		(01) 07898355950032
Modelo:533AN_HMW	ANATEL 0812-08-2198		(01) 07898355950049

[802.11BGN]

Modelo: AR5B91

ANATEL 1182-08-3987

7898915959 50 5

[802.11ABG]

Modelo:4965AG_	ANATEL 0350-07-2198		(01)07898355950339
Modelo:WM3945ABG	ANATEL 0151-06-2198		0107898355950063
Modelo:AR5BXB6	ANATEL 1188-05-2634		0107898914152020

[802.11BG]

Modelo: BCM94311MCG	ANATEL 0979-05-1869	0107898349891747
Modelo: AR5BXB63	ANATEL 1188-05-2634	0107898915959123
Modelo: BCM94312MCG	ANATEL 1558-07-1869	0107898349892143

Série TravelMate 5740/ 5740Z/5340

Guia rápido

© 2010 Todos os Direitos Reservados.

Guia rápido da Série TravelMate 5740/5740Z/5340

Edição Original: 03/2010

Computador Portátil Série TravelMate 5740/5740Z/5340

Número de Modelo:

Número de Série:

Data de Compra:

Local de Aquisição:

Primeiro que tudo

Gostaríamos de lhe agradecer por ter escolhido um computador portátil Acer para preencher as suas necessidades de computação móvel.

Os seus manuais

Para o ajudar a usar o seu computador portátil Acer, preparamos uma série de manuais:

Antes de mais, o cartaz de configuração ajuda-o a iniciar e a configurar o seu computador.

O Manual Genérico do Utilizador da Série TravelMate contém informações úteis que se aplicam a todos os modelos da série de produtos TravelMate. Abrange tópicos básicos como a utilização do teclado, áudio, etc. Pedimos a sua compreensão para o facto de, pela sua natureza, o Manual do Utilizador do AcerSystem abaixo mencionado referir-se ocasionalmente a funções ou funcionalidades apenas aplicáveis a determinados modelos da série, mas não necessariamente ao modelo específico que adquiriu. Tais situações estão assinaladas no texto com expressões como "apenas em certos modelos".

Este Guia rápido apresenta as características e funções básicas do seu novo computador. Para mais detalhes sobre como o seu computador o pode ajudar a ser mais produtivo, consulte o AcerSystem User Guide. Este manual contém informações pormenorizadas sobre temas como utilitários do sistema, recuperação de dados, opções de expansão e solução de problemas. Além disso, contém a informação da garantia e as regulamentações gerais e notas de segurança para o seu computador portátil. Está disponível no formato PDF (Portable Document Format) e vem já instalado no seu computador. Siga estes passos para o aceder:

1. Clique em Iniciar > Todos os programas > AcerSystem. 2. Clique em AcerSystem User Guide.

Nota: é necessário instalar o Adobe Reader para visualizar o ficheiro. Se o Adobe Reader não estiver instalado no seu computador, ao clicar em AcerSystem User Guide (Manual do Utilizador AcerSystem) é executado o programa de instalação do Acrobat Reader. Siga as instruções do mesmo para finalizar a instalação. Para obter instruções sobre como usar o Adobe Reader, aceda ao menu Ajuda e Suporte.

Visita guiada ao seu computador portátil Acer

Após montar o computador tal como indica na ilustração do cartaz, deixe-nos dar-lhe a conhecer o seu novo portátil Acer.

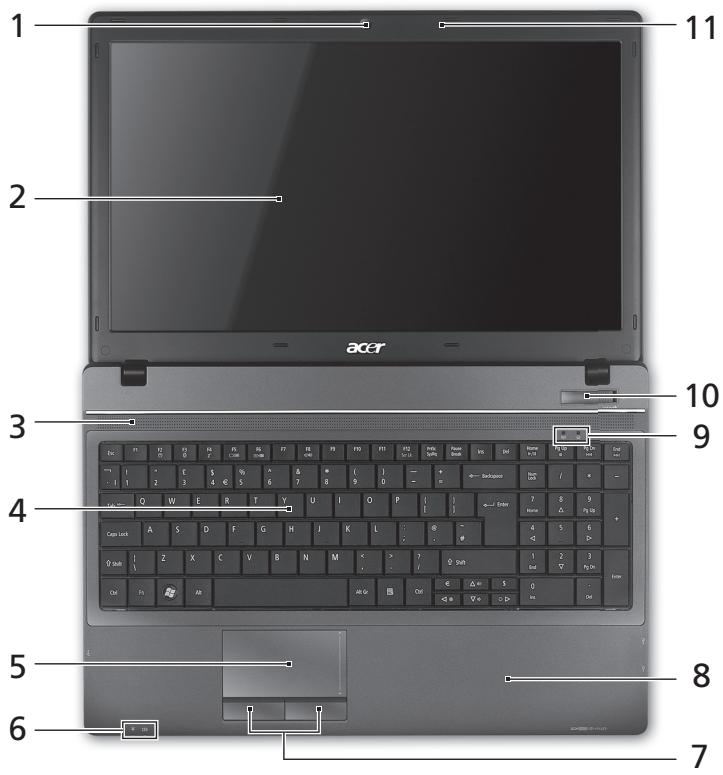

Vista de cima

#	Icone	Item	Descrição
1		Webcam	Webcam para comunicação por video (apenas emCERTOS modelos).
		Acer Crystal Eye
2		Ecrã	Também chamado eocré de cristais líquidos (LCD), permite visualizar a informação do computador (A configuração podeVAR consoante o Modelo).
3		Altifalantes	Os altifalantes frontal esquerdo e frontal direito permitem saísda de录音 estéreo.
4		Teclado	Para introduzir informações no seu computador.
5		Teclado táctil	Dispositivo apontador sensivel ao toque, que funciona como um rato de computador.
6		Indicador de alimentação1	Indica o estado da alimentação do computador.
		Indicador de bateria1	Indica o estado da bateria do computador.1. Aregar: A luz é àsbar quando a bateria está aregar.2. Carga completeness: A luz é azul no modo CA.
7		Botões para fazer (esquerdo edireito)	Os botões esquerdo e direito funcionalismo os botões esquerdo e direito de um rato.
8		Descanso de mês	Área comfortavel de apoio para as suas mês antes utilize o computador.
9		HDD (disco rígido)	Indica quando o disco rígido estáativo.
		Indicador de comunicação	Indica o estado do dispositalo de ligaçao sem fios do computador.
10		Interruptor de energia	Liga e deslga o computador.
11		Microfone	Microfone interno para gravação de som.

1. Os indicadores no painel dianteiro são visíveis mesmo com a tampa do monitor fechada.

Teclas de atalho

O computador utiliza teclas de atalho ou combinações de teclas para aceder à maior parte dos seus comandos, tais como a luminosidade do ecrã e o volume de saída.

Para ativar as teclas de atalho, prima e mantenha premida a tecla antes de premir a outra tecla na combinação de teclas de atalho.

Tecla de atalho	Icone	Função	Descrição
<Fn> + <F3>	(▲▲)	Comunicação	Activa/desactiva os dispositivos de comunicação docomputedor.(Os dispositivos de comunicação podemVAR consoante a configuração.)
<Fn> + <F4>	Z2	Suspensão	Coloca ocomputedor no modo de suspensão.
<Fn> + <F5>	□|□	Comuração de visualização	Alternata saía entre oocradevisualização, o monitor externo(se está ligado) e(ampos.
<Fn> + <F6>	+●■	Ecrā desligado	Desliga a luz de fundo doocradevisualização para economizar energia. Prima qualquer tecla para retomar a atividade.
<Fn> + <F7>	∅▼	Comuração de touchpad(teclado táctil)	Liga e desliga o teclado táctil..
<Fn> + <F8>	鸣	Comuração de altifalante	Liga e desliga os altifalantes.
<Fn> + <△>		Aumentar volume	Aumenta ovolume de som.
<Fn> + <▽>		Diminuir volume	Diminui ovolume de som.
<Fn> + <▷>		Aumentar luminosidade	Aumenta a luminosidade doocrã.
<Fn> + <◁>		Reduzir luminosidade	Reduz a luminosidade doocrã.

#	Icone	Item	Descrição
1		Indicador de alimentação1	Indica o estado da alimentação do computador.
		Indicador de bateria1	Indica o estado da bateria do computador. 1. A carregar: A luz é àsbar quando a bateria está a carregar. 2. Carga completeness: A luz é azul no modo CA.
2	MULTIMEDICARD PRO	Leitor de cartões varios-em-um	Aceita cartões Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Note: Empurge para remover/instalar o cartão. Apenas podem ser utilizes um cartão de cada vez.

Visão traseira

#	icone	Item	Descrição
1		Bateria	Fornecce energia ao computations para utilizesçao quando desligado da corrente.

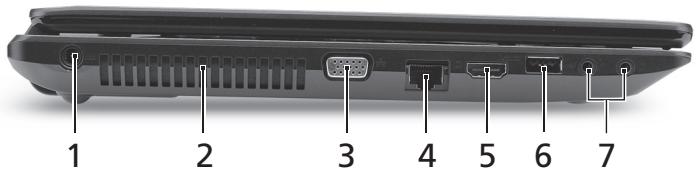

Vista esquerda

#	Icone	Item	Descrição
1	-	Tomada de entrada CC	Liga a um adaptor CA.
2		Ranhuras de ventilação	Permite ao computations manter-se fresco, mesmo antes prolongedo.
3	-	Ligação a ecra externalo (VGA)	Liga a um dispositivo de visualização (por exemplo, monitor除外, projector LCD).
4	-	Entrada Ethernet (RJ-45)	Liga a uma rede Ethernet de base 10/100/1000.
5	HDMI	Porta HDMI	Suporta ligações de video digital de alta definiência.
6	-	Entrada USB 2.0	Liga a dispositivos USB 2.0 (por ex. rato USB, casmara USB).
7	-	Conector de entrada do microfone	Aceita entradas de microfones externos.
	-	Tomada de auscultadores/altifalante/saía	Liga a dispositivos de saía de.audio (porexample, altifalantes, auscultadores).

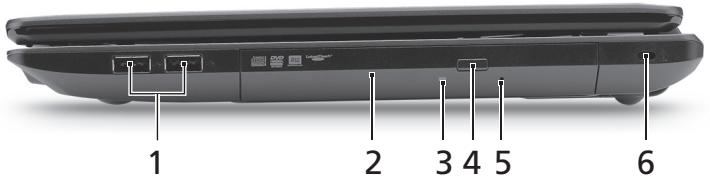

Vista direita

#	Icone	Item	Descrição
1	+	Entrada USB 2.0	Liga a dispositivos USB 2.0 (por ex. rato USB,)câmara USB).
2		Unidade óptica	Unidade óptica interna; aceita CD ou DVD.
3		Indicador de acesso do disco óptico	Acende quando a unidade óptica está activa.
4		Botão de ejectçao da unidade óptica	Ejecta o disco óptico da unidade.
5		Furo de ejectçao de emergência	Ejecta o tabuleiro da unidade óptica quando o computador está desligado. Nota: Introduza um clipe no orifácio de ejectçao de emergência, para a unidade óptica ejectar o tabuleiro quando desligado o computador.
6	K	Ranhura para fecho Kensington	Liga a um cadeado de segurança Kensington (ou compatível). Nota: Enrole o cabo de bloqueio de segurança do computador em torno de um objecto imóvel, como por exemplo uma mesa ou o puxador de uma gaveta fechada. Introduza o cabo de segurança na ranhura e rode a chute para proteger o bloqueio. Não tem sido disponível modelos sem chute.

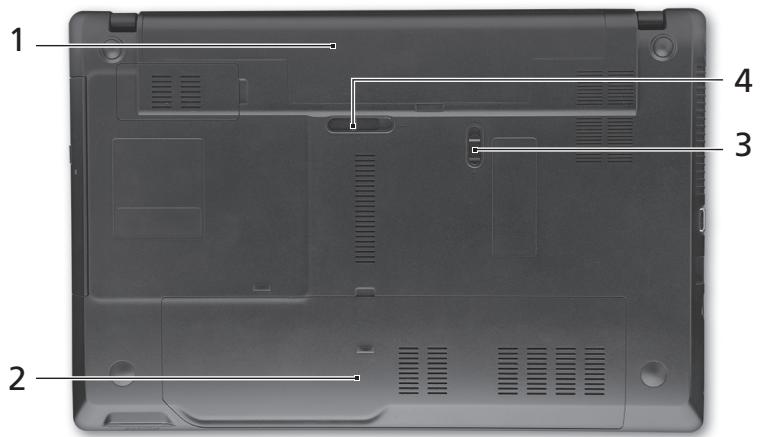

Visão da base

#	Icone	Item	Descrição
1		Baía da bateria	Contém a bateria do computador.
2		Compartmento do disco rígido	Aloja o disco rígido do computador (seguro por parafusos).
		Compartmento da memória	Aloja a memória principal do computador.
3		Bloqueio da bateria	Bloqueia a bateria, mantendo-a no=sitio.
4		Patilha de libertação da bateria	Liberta a bateria para remoçao.
Ambiente		• Temperatura: • Funcionamento: 5°C a 35°C • Não em funcionamento: -20°C a 65°C • Humidade (não condensação): • Funcionamento: 20% a 80% • Não em funcionamento: 20% a 80%
