Produkttyp	Bärbar dator
Märke	ACER
Modell	TRAVELMATE 5740Z
Webbkamera	Acer Crystal Eye (enligt modell)
Skärm	LCD (enligt modell)
Högtalare	Inbyggd stereo
Tangentbord	Med specialtangenter (Fn)
Styrplatta	Pekdon med knappar
USB-portar	2 USB 2.0-portar
HDMI-port	1
VGA-port	1
Ethernet-port	RJ-45 10/100/1000
Kortläsare	Multiformat (SD, MMC, MS, MS PRO, xD)
Optisk enhet	DVD/CD
Batteri	Laddningsbart Li-ion-batteri med indikator
Strömförsörjning	Nätadapter
Säkerhet	Kensington-plats
Mikrofon	Inbyggd
Indikatorer	Ström, batteri, hårddisk, kommunikation
Driftsmiljö	5°C till 35°C, luftfuktighet 20%-80%
Underhåll	Rengör med en mjuk, torr trasa
Reparerbarhet	Batteri, hårddisk och minne är avtagbara

Vanliga frågor - TRAVELMATE 5740Z ACER

Hur slår man på och stänger av datorn?

För att starta, tryck på strömbrytaren som sitter ovanför tangentbordet. För att stänga av, klicka på Start och sedan Stäng av. Du kan också använda tangentkombinationen Fn+F4 för att sätta datorn i viloläge.

Hur använder man specialtangenterna (Fn)?

Håll ner Fn-tangenten och tryck på önskad funktionstangent. Till exempel Fn+F3 aktiverar/inaktiverar kommunikation, Fn+F6 stänger av bakgrundsbelysningen för att spara energi.

Hur ansluter man en extern monitor?

Anslut monitorn till VGA- eller HDMI-porten på vänster sida. Använd tangentkombinationen Fn+F5 för att växla mellan intern skärm, extern skärm eller båda.

Hur använder man minneskortläsaren?

Sätt i minneskortet (SD, MMC, MS, MS PRO, xD) i kortplatsen på framkanten. Tryck försiktigt tills det klickar. För att ta ut, tryck igen. Endast ett kort kan användas åt gången.

Hur matar man ut en skiva ur den optiska enheten?

Tryck på utmatningsknappen på höger sida. Om datorn är avstängd, för in ett gem i nödutmatningshålet bredvid knappen.

Vad gör man om datorn inte startar?

Kontrollera att batteriet är laddat eller anslut nätadaptern. Se till att strömindikatorn lyser. Om problemet kvarstår, kontakta teknisk support.

Hur sparar man batteri?

Minska skärmens ljusstyrka med Fn+F6 eller ljusstyrketangenterna. Använd viloläge med Fn+F4. Inaktivera oanvända trådlösa enheter med Fn+F3.

Hur rengör man skärmen?

Använd en mjuk, torr trasa (mikrofiber). Applicera aldrig vätska direkt. För envisa fläckar, fukta trasan lätt med vatten.

Var hittar man den fullständiga användarhandboken?

Användarhandboken AcerSystem är förinstallerad på datorn. Öppna den via Start > Alla program > AcerSystem > Användarhandbok AcerSystem. Den kräver Adobe Reader.

Hur använder man styrplattan?

Styrplattan reagerar på beröring: flytta fingret för att flytta markören. Använd vänster och höger knapp nedanför för att klicka. Du kan aktivera/avaktivera den med Fn+F7.

BRUKSANVISNING TRAVELMATE 5740Z ACER

Vi vill tacka für att du valde en bärbar Acer-dator für att uppfylla dina behov av mobil databehandling.

Dina guider

Vi har tagit fram en uppsätting guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern som hjälper dig komma igång med installationen av datorn.

Den tryckta Allmän guide für TravelMate-serien innehäller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att AcerSystem User's Guide som namns nedan till följd av sin natur daß och daß hänvisar till Funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har köpt. Sādana forekomster markeras i texten med "bara für vissa modeller".

Ienna tryckta Snabbguide presenteras de grundlaggande funktionerna i dinnya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User's Guide. Denna handbok innehäller detailjerad information om ämn som systemverktyg, dataåterhämtning, expansionsalternativ och felsökning. Dessutom innehäller den garantiinformation som allmanna föreskrifter och sakerhetsmeddelanden angäende den barbara datorn. Den finns i Portable Document Format (PDF) och har forladdats i den barbara datorn. Följ de här stegen für att få tillgang till den:

1 Valj Start, >Alla program > AcerSystem.
2 Dubbelklicka på AcerSystem User Guide.

Obs! Du maste ha Adobe Reader installerat for att kunna visa filen. Om Adobe Reader inte ar installerat på datornkommen det att installeras nar du dubbelklickar pa AcerSystem User's Guide. Folj anvisingarna på skärmen for att genomfora installationen. Instruktioner fur hur du anvander Adobe Reader finns på menyn Hjalp och Support.

När du har installerat datorn,enligt illustration på instruktionsfolder Börja med att lasa detta... vill vi beskriva din nya barbara Acer-dator.

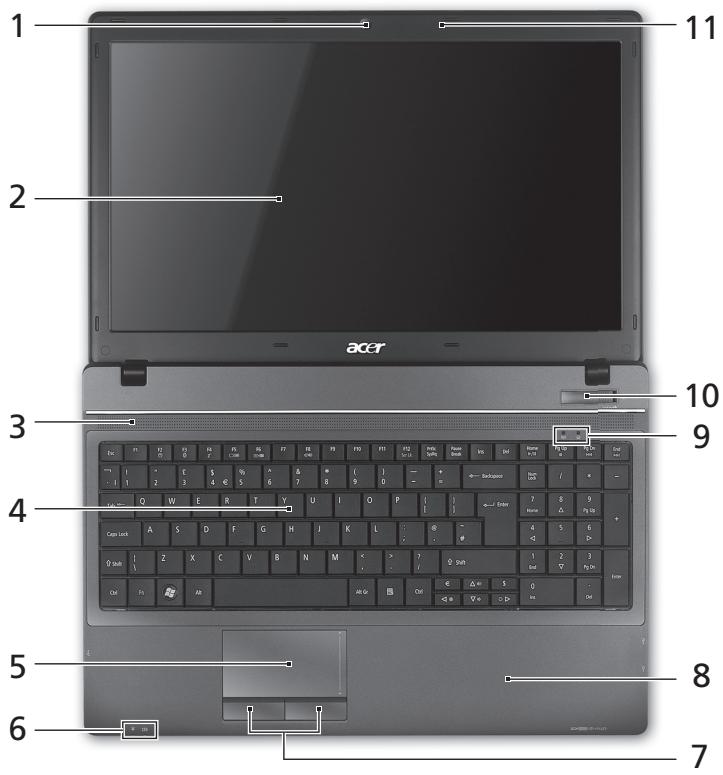

Vy over ovensidan

#	Ikon	Objekt	Beskrivning
1		Acer Crystal Eye webbkamera	Webbkamera für videokommunikation (bara für vissa modeller).
2		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (Konfigurationen kan variera med olika modeller).
3		Högtalare	Den främre vänstra och främre högra Högtalaren ger stereoljud.
4		Tangentbord	Für inmatning av data i datorn.
5		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
6		På-indikator1	Anger om datorn är av erler på.
		Batteriindikator1	Anger status für datorns batteri. 1. Laddar: Lyser orange;när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
7		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
8		Handlovstöd	Handlovstödet ger bekvämt stöd für händerna;när du använder datorn.
9		HDD	Tänds;närHardisken arbetar.
		Kommunikations indicator	Anger status für datorns trådlösa anslutningsenhet.
10		Strömbrytare	Slår på och stänger av datorn.
11		Mikrofon	Inbyggd mikrofon für ljudinspelning.

1. Indikatorerna på frontpanelen syns även nar datorhöljet ar stängt.

Snabbtangenter

Datorn anvander snabbtangenter aller tangentkombinationer for att komma at de flesta av datorns kontroller som t.ex. skarmens ljusstyrka och volym.

Du aktiverar en snabbtangenter genom att hälla ned innan du trycker på den andra tangenten i snabbtangentskombinationen.

Snabbtangent	Ikon	Funktion	Beskrivning
+Fn> + <F3>	((i))	Kommunikation	Aktiverar/avaktiverar datorns COMMunikationsenheter. (Kommunikationsenheterna kan variera beroende på konfiguration.)
<Fn> + <F4>	Z²	Vänteläge	Placerat datorn i vänteläge.
<Fn> + <F5>	□□	Växla bildskärm	Växlar visning mellan datorns bildskärm och en extern monitor (om ansluten) och;bàda.
<Fn> + <F6>	□□□	Bildskärm av	Stänger av bildskärmens bakgrundsbelysning für att spara ström. Återgå genom att trycka på en valfri tangent.
<Fn> + <F7>	○□	Aktivera pekplatta	Slár på och stänger av pekplattan.
<Fn> + <F8>	□□	Aktivera/ avaktivera högtalare	Sätter på/stänger av högtalarna.
<Fn> + <△>		Volym upp	Höjer högtalarvolymen.
<Fn> + <▽>		Volym ned	Sänker högtalarvolymen.
<Fn> + <▷>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
<Fn> + <◁>		Minska lusstyrka	Minskar bildskärmens lusstyrka.

Vy over stängd framsida

#	Ikon	Objekt	Beskrivning
1		På-indikator1	Anger om datorn är av eller på.
		Batteriindikator1	Anger status für datorns batteri. 1. Laddar: Lyser orange;när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
2		Flera-i-1-kortläsare	Avsedd for Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Obs! Tryck För att ta bort/sättä i kortet. Endast ett enda kort kan vara aktiv ét gängen.

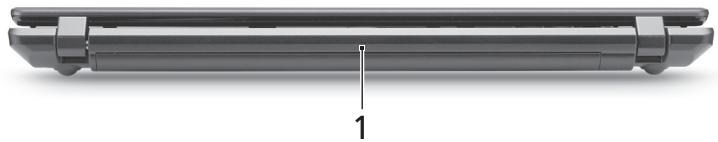

Vybakifràn

#	Ikon	Objekt	Beskrivning
1		Batteriladdning	FörSORjer datorn med ström)när den används utan att vara nitansluten.

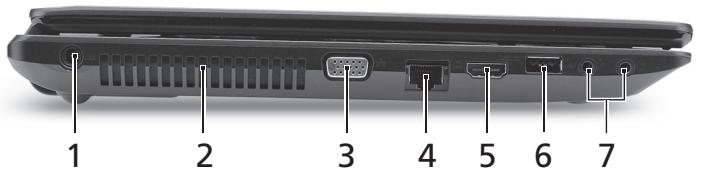

Vy freund vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en växelströmsadapter.
2		Ventilationsöppninger	Möjiggör att datorn höller sig sval, även after längvarig användning.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
4		Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat nätverk.
5	HDMI	HDMI-port	Har stöd fordigitala videoanslutninger av högdefinitionstyp.
6		USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
7		Ingång ford mikrofon	Anslutting ford externa mikrofoner.
		Utgång ford hörllur/högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. Högtalare, hörllur).

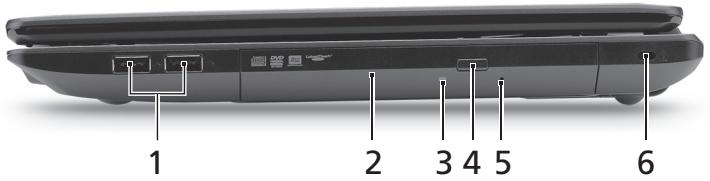

Vy freundiger

#	Ikon	Objekt	Beskrivning
1	←+	USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
2		Optisk lüssenhet	Inbyggd optisk lüssenhet für CD- aller DVD-skivor.
3		Åtkomstindikator För optisk lüssenhet	Tänds;när den optiska lüssenhen arbetar.
4		Utmatningsknapp För optisk lüssenhet	Matar ut skivan från den optiska lüssenhen.
5		Häl För mekanisk utmatning	Matar ut skivluckan från den optiska lüssenhen;när datorn ár avständg. Obs! För in spetsen på ett gem i det mekaniska utmatningshålet für att mata ut det optiska enchetsf Jacket;när datorn ár avslagen.
6	K	Skåra für Kensingtonlås	Ansluts tillett Kensington-kompatibelt datorskyddslås. Obs! Lagg en laskvajer sunt ett fast foremål, t.ex. ett bord erher handtaget tillen låst skrivbordslåda. Sätt in laseti uttaget och lås det sedan genom att vrida om nyckeln. Vissa modeller ár dock nyckellösa.

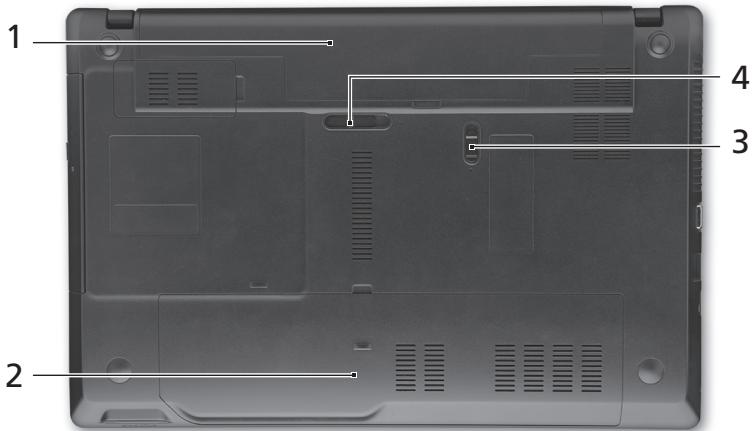

Vy underifràn

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Hårdiskfack	Utrymme für datorns hårdisk (fastskruvad).
		Minnesfack	Här finns datorns huvudminne.
3		Batterilås	Läser batteriet på plats.
4		Hake für frigöring av batteriet	Frigör batteriet före borttagning.
Miljö		• Temperatur: • Vid drift: 5°C till 35°C • Utom drift: -20°C till 65°C • Luftfuktighet (icke-kondenserande): • Vid drift: 20% till 80% • Utom drift: 20% till 80%
