Tipo de produto	Barbeador seco/molhado
Marca	Panasonic
Modelo	ES8109
Dimensões (sem carregador)	6,4 cm × 15,7 cm × 4,3 cm
Peso (sem carregador)	170 g
Alimentação	100-240 V CA, 50-60 Hz (conversão automática)
Tensão do motor	3,6 V CC
Tempo de carga	1 hora
Autonomia	Aproximadamente 14 barbear de 3 minutos
Tipo de bateria	Íon de lítio (integrada, não removível)
Ruído (barbeador)	65 dB (A)
Ruído (aparador)	67 dB (A)
Utilização	Barbear a seco ou no chuveiro, com gel ou espuma
Funções	Grade de proteção do sistema, aparador de costeletas, seletor de ação pivotante (SOFT/LOCK), limpeza com vibração sônica (modo turbo)
Exibição	Painel LCD com indicador de carga (0-100% em passos de 10%)
Manutenção e limpeza	Limpeza com água, carregador autolimpante com função limpeza/secagem/carga, escova de limpeza incluída, lubrificação recomendada
Carregador autolimpante	Modelo RE7-40, temperatura de funcionamento 15-35°C, umidade <95%
Peças sobressalentes	Grade de proteção (substituir uma vez por ano), lâminas internas (substituir a cada dois anos)
Segurança	À prova d'água, não usar se a grade estiver danificada, evitar contato com marca-passos, não carregar/lavar o carregador
Acessórios incluídos	Carregador autolimpante, cartucho de detergente, reservatório de água, escova de limpeza, óleo
Uso doméstico	Sim, apenas para uso doméstico

Perguntas frequentes - ES8109 PANASONIC

Posso usar este barbeador no chuveiro?

Sim, o barbeador Panasonic ES8109 é à prova d'água e pode ser usado no chuveiro para barbear molhado. Você também pode enxaguá-lo com água após o uso.

Quanto tempo dura uma carga completa?

Uma carga completa leva cerca de 1 hora e oferece aproximadamente 14 barbear de 3 minutos cada. O painel LCD indica a carga restante em passos de 10%.

Como limpar o barbeador sem o carregador autolimpante?

Desconecte o barbeador, remova a grade e as lâminas, em seguida ative o modo turbo de limpeza com vibração sônica (mantenha o interruptor pressionado por 2 segundos). Enxágue com água e sabão, seque e deixe secar completamente antes de remontar.

Quando devo substituir a grade de proteção e as lâminas?

Recomenda-se substituir a grade de proteção uma vez por ano e as lâminas internas a cada dois anos para manter o desempenho ideal. Use peças de reposição Panasonic originais.

Como usar o aparador de costeletas?

Deslize a alavanca do aparador de costeletas para cima para desdobrá-lo. Posicione-o em ângulo reto na pele e desça para aparar as costeletas ou a linha da barba.

O barbeador pode ser usado com gel de barbear?

Sim, é projetado para barbear a seco ou molhado. Para barbear molhado, aplique gel ou espuma de barbear na pele úmida. O uso do gel proporciona um barbear mais suave após um período de adaptação de três semanas.

O que fazer se o indicador de status do carregador autolimpante piscar ou acender?

Se o indicador piscar, verifique se o cartucho de detergente está colocado corretamente. Se permanecer aceso, remova o barbeador, verifique o reservatório de água e a tampa, e certifique-se de que o carregador está horizontal. Após a correção, mantenha o botão SELECT pressionado por 2 segundos para reiniciar.

Posso usar o barbeador enquanto ele carrega?

Não, o barbeador não pode ser usado durante o carregamento. Ele deve estar desligado e colocado no carregador ou conectado diretamente via adaptador.

Como lubrificar as lâminas?

Desligue o barbeador, aplique uma gota de óleo em cada grade de proteção e no aparador de costeletas levantado. Ligue o barbeador por cerca de 5 segundos, em seguida limpe o excesso com um pano macio. O óleo está incluído com o barbeador.

O que fazer se a bateria não segurar mais a carga?

A bateria de íon de lítio é integrada e não substituível pelo usuário. Se ela não segurar mais a carga, entre em contato com um centro de serviço autorizado Panasonic para substituição. Não tente removê-la você mesmo, pois isso apresenta risco de incêndio ou choque elétrico.

MANUAL DE UTILIZADOR ES8109 PANASONIC

▶ Antes de utilizarlo

▶ Carga de la afeitadora

▶ Limpieza de la afeitadora

▶ Guardado de la afeitadora

▶ Limpieza de la afeitadora

Este aparelho de barbear molhado/a seco pode ser usado para barbear molhado com espuma de barbear ou para barbear a seco. Poderá usar este aparelho de barbear à prova de água no duche e lavá-lo em água. O símbolo seguinte é o símbolo de barbear molhado. O símbolo significa que a parte portátil pode ser usada no banho ou no duche.

Barbeie-se com espuma durante pelo menos três semanas e note a diferença. É necessário algum tempo para se habituar ao aparelho de barbear Panasonic molhado/seco porque a sua pele e barba precisam de cerca de um mês para se ajustarem a qualquer novo método de barbear.

▶ Utilização do aparelho de barbear

Atenção - A lâmina exterior é muito delgada e pode ficar danificada se não for usada correctamente. Verifique se a lâmina não está danificada antes de usar o aparelho de barbear. Não use o aparelho de barbear se a lâmina etc. estiver danificada pois poderá provocar golpes na pele.

Pessoas que usem um dispositivo electrónico médico implantado, tal como um pacemaker, não devem deixar este aparelho entrar em contacto com a pele onde está o dispositivo está implantado porque isso poderá provocar mau funcionamento.

▶ Carregar o aparelho de barbear

Não use nenhum cabo de alimentação, transformador de CA ou carregador diferente do concebido especialmente para este modelo. Introduza o transformador numa tomada onde não exista humidade e manuseie-o com as mãos secas. O aparelho de barbear e o carregador poderão aquecer durante o uso e o carregamento. Contudo isto não constitui uma avaria. Não carregue o aparelho de barbear onde este esteja exposto ao sol directo ou a qualquer outra fonte de calor. Segure no transformador quando o desligar da tomada de corrente. Se puxar

pelo cabo de alimentação poderá danificá-lo. Contacte um centro de serviço autorizado se o cabo de alimentação ficar danificado.

▶ Limpeza do aparelho de barbear

Aviso - Desligue o cabo de alimentação do aparelho de barbear antes de o limpar para evitar choque eléctrico.

Mantenha as duas lâminas interiores introduzidas. Se estiver introduzida apenas uma das lâminas interiores, o aparelho de barbear poderá ficar danificado. Se lavar o aparelho de barbear com água, não use água salgada nem água quente. Não imirja o aparelho de barbear em água durante longo tempo. Limpe-o com um pano embebido em água e sabão. Não use diluente, benzina ou álcool.

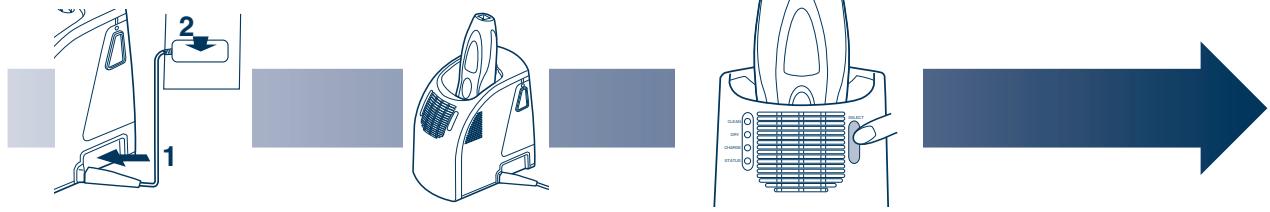

▶ Guardar o aparelho de barbear

Desligue o cabo de alimentação quando guardar o aparelho de barbear. Não dobre o cabo de alimentação nem o enrole à volta do aparelho de barbear. Não deixe este aparelho de barbear ao alcance de crianças pequenas. Conserve estas instruções num local seguro.

▶ Carregador auto limpante

Não lave o transformador nem o carregador auto limpante com água pois isso danificaria estes ou provocaria choque eléctrico. Não remova o aparelho de barbear do carregador auto limpante durante um ciclo que inclua a função “Secar”. É usado um aquecedor de forma que a área ao redor das lâminas torna-se extremamente quente e poderá queimar-se. Coloque o carregador auto limpante sobre uma superfície plana e estável. Caso contrário o líquido de limpeza poderá derramar-se e descolorar produtos de couro ou outras superfícies. Limpe-as imediatamente. O carregador auto limpante limpa as lâminas interiores e a lâmina exterior do sistema. Escove ou lave com água para remover resíduos de barba noutras áreas.

ESPECIFICAÇÕES

Fonte de alimentação: 100-240 V CA, 50-60 Hz (Conversão automática de voltagem)

Voltagem do motor: 3,6 V CC

Tempo de carregamento: 1 hora

Este produto foi concebido apenas para utilização doméstica.

Ruído acústico aéreo;

no modo de barbear: 65 (dB (A) re 1 pW)

no modo de cortar patilhas: 67 (dB (A) re 1 pW)

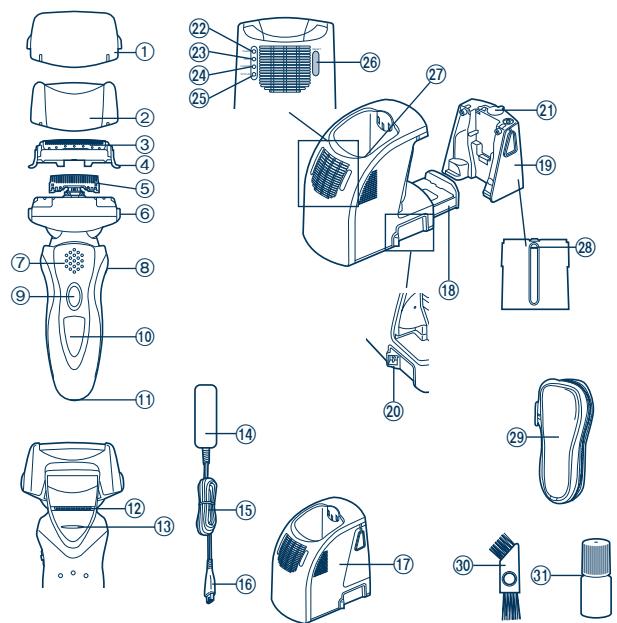

Identificação das peças

① Tampa protectora
② Estrutura da lâmina
③ Lâmina exterior do sistema
④ Botões de libertação da lâmina exterior do sistema
⑤ Lâminas interiores
⑥ Botões de libertação da estrutura da lâmina
⑦ Apoio do dedo

⑧ Selector de acção do eixo

⑨ Interruptor de desligar/ligar

⑩ Painel LCD

⑪ Tomada do aparelho

⑫ Aparador

⑬ Punho do aparador

⑮ Cabo de alimentação

⑯ Ficha do aparelho

⑰ Carregador auto limpante (Referido como o “Carregador”.)

②1 Tampa do depósito de água

⑳ Luz de limpeza

②3 Luz de secar

⑳ Luz de carga

⑲ Luz de estado

②6 Botão selector

⑳ Tabuleiro de limpeza

⑳ Linha de nível de água

⑲ Estojo maleável

Ambiente de operação do carregador auto limpante

Temperatura de operação: 15-35 °C

Humidade de operação: Inferior a 95%

• Se usar o carregador auto limpante em temperaturas fora da gama acima, poderão ocorrer os seguintes problemas.
• Aumenta o tempo de carregamento do aparelho de barbear.
• O carregador deixa de funcionar.
• Diminui o tempo de vida das baterias recarregáveis. (Apenas quando usar o carregador em temperaturas mais baixas.) Neste caso, os indicadores do painel LCD piscam duas vezes por segundo.
• Se os indicadores no painel LCD não acenderem, aguarde um instante até que estes acendam.
• Dependendo do ambiente, o aparelho de barbear poderá não secar se seleccionar um ciclo que inclua a função “Secar”. Neste caso, limpe quaisquer gotas de água com um pano seco.

Carregamento

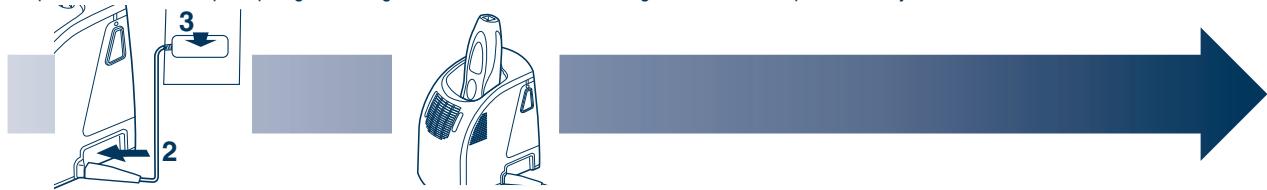

Carregamento com o carregador auto limpante

Limpe cuidadosamente quaisquer gotas de água sobre ou ao redor do carregador de forma a que este esteja seco antes de o usar.

1 Instale o cartucho de detergente e o depósito de água no carregador auto limpante.

Página 76

2 Introduza a ficha do aparelho.
3 Ligue o transformador.

4 Remova a tampa protectora e depois coloque o aparelho de barbear.

• Desligue o aparelho de barbear antes de o colocar.
• Verifique se a lâmina exterior não está deformada ou danificada quando colocar o aparelho de barbear.
• Os indicadores do painel LCD acendem e começa o carregamento.

• O carregamento está completo quando os indicadores do painel LCD piscam.
  (Máx. 1 hora mais tarde)

• Pode manter o aparelho de barbear ligado ao carregador, ou ligá-lo ao transformador, quando não estiver em uso, para manter a capacidade total da bateria. Não é possível carregar demais o aparelho de barbear.
  Carregamento sem o carregador auto limpante

Pode também carregar sem o carregador.

1. Introduza a ficha do aparelho no aparelho de barbear.
2. Ligue o transformador a uma tomada de corrente.

O painel LCD mostra a carga restante da bateria de 0% a 100%, em passos de 10%.

Durante o carregamento

Os indicadores acendem.

Após completar o carregamento

Os indicadores piscam uma vez por segundo.

10 minutos após completar o carregamento

Os indicadores piscam uma vez em cada 2 segundos.

Quando a carga da bateria for baixa

- Pode barbear 1 a 2 vezes após aparecer “10%”. (Isto dependerá da utilização.)

Aparece "10%" e => pisca.

▶ Utilização do aparador

Deslize o punho do aparador para cima. Coloque em ângulo recto em relação à pele e desloque para baixo para aparar as suas patilhas.

Barbear

Utilização do aparelho de barbear

2 Segure o aparelho de barbear conforme ilustrado acima e barbeie.

- Comece a barbear aplicando uma pressão suave sobre a face. Estique a pele com a mão livre e desloque o aparelho de barbear para a frente e para trás na direcção da barba. Pode aumentar ligeiramente a pressão conforme a pele se acostume a este aparelho de barbear. Se aplicar uma pressão excessiva não resulta uma barba mais escanhoada.

▶ Selector de acção do eixo

Pode alterar a acção do eixo quer o aparelho de barbear esteja ligado ou desligado.

Cuidados

Limpeza com o carregador auto limpante

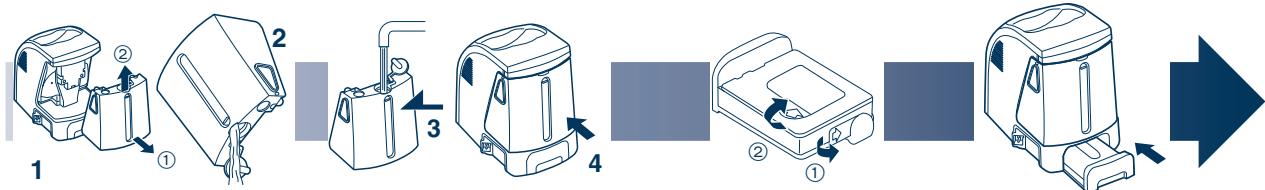

▶ Preparação do carregador auto limpante

Remova o aparelho de barbear e a ficha do aparelho do carregador auto limpante.

1 Remova o depósito de água e depois abra a tampa do depósito.
2 Retire o antigo líquido de limpeza e lave o depósito com água.

3 Deite água da torneira até à linha de nível de água.

• Não deixe a água ultrapassar a linha de nível de água. Tal poderá provocar derrame do líquido de limpeza.
  4 Feche firmemente a tampa do depósito de água e instale o depósito.

- Substitua o cartucho de detergente quando a luz de estado acender. Use a tabela abaixo como orientação.

Barbear	Limpar	Reutilizar
1 vez/dia	1 vez/dia	aprox. 30 vezes
	1 vez/3 dias	aprox. 10 vezes
	1 vez/semana	aprox. 4 vezes

A data de validade do líquido de limpeza é de 6 meses após a sua abertura. Se não usar o líquido de limpeza durante mais de 6 meses,

5 Retire os selos do novo cartucho de detergente. (2 selos)
- Segure o cartucho de detergente na horizontal. (O detergente poderá derramar se o cartucho de detergente for muito inclinado.)

• Use exclusivamente o detergente especial do carregador auto limpante para aparelhos de barbear Panasonic.
• Mude sempre ao mesmo tempo o cartucho de detergente e o líquido de limpeza do depósito de água. Acrescentar água, ou mudar apenas o cartucho de detergente ou a água, resultará na deterioração do funcionamento da limpeza.
• Se operar o carregador auto limpante, o detergente concentrado no cartucho de detergente é diluído e a água dentro do depósito tornarse-á um líquido de limpeza.

▶ Limpeza do aparelho de barbear

1 Introduza a ficha do aparelho.

2 Ligue o transformador.

- Remova qualquer sabão ou água no aparelho de barbear se este tiver sido lavado com sabonete ou qualquer outro detergente.

3 Remova a tampa protectora e depois coloque o aparelho de barbear.

- Desligue o aparelho de barbear antes de o colocar. - Verifique se a lâmina exterior não está deformada ou danificada quando colocar o aparelho de barbear.

4 Prima [SELECT] para seleccionar o ciclo.

• De cada vez que pressionar [SELECT], o ciclo muda de “Limpar/Secar/Carregar” → “Limpar/Secar” → “Secar/Carregar” → “Secar” → “Carregar”.
• As operações iniciam aproximadamente 6 segundos após serem seleccionadas.
• A operação será abortada se a alimentação for cortada. Neste caso, execute novamente o ciclo a partir do princípio.
• Não retire o cartucho de detergente nem o depósito de água pois o líquido de limpeza poderá derramar e provocar avarias.

Ciclo	Indicações de seleção de ciclo				No aparelho de barbear		Sumário de conclusão de ciclo
	No carregador			Ciclo mutável a meio			No carregador			No aparelho de barbear	Tempo necessário (guia) [Em baixa temperatura]
	CLEAN	DRY	CHARGE		→		CLEAN	DRY	CHARGE	→
1 Carregar	○	○	◎ *	2345	Acende		○	○	○	Pisca	1 hora
2 Limpar/Secar/Carregar	◎	◎	◎	3	Acende durante o carregamento				○	Pisca	2 horas [+30 min]
3 Limpar/Secar	◎	◎	○	2	-				○	-	1 hora [+30 min]
4 Secar/Carregar	○	◎	◎	235	Acende durante o carregamento		○		○	Pisca	2 h 40 min
5 Secar	○	◎	○	234	-		○		○	-	1 h 40 min

Limpeza com o carregador auto limpante (continuação)

▶Faça o seguinte se a luz de estado piscar ou acender durante o ciclo "Limpar/Secar/Carregar" ou o ciclo "Limpar/Secar".

Pisca

Instale correctamente o cartucho de detergente e reinicie um ciclo.

Remova o aparelho de barbear do carregador auto limpante e verifique se a luz [CLEAN] apagou. (tenha cuidado que a lâmina pode estar quente ou molhada.) Verifique se o depósito de água está correctamente instalado, a tampa do depósito de água está correctamente fechado e se o carregador auto limpante está colocado na horizontal.

Quando uma anomalia tenha sido corrigida

Prima e mantenha premido [SELECT] durante aproximadamente 2 segundos para desligar a luz de estado e reiniciar um ciclo.

Quando não for detectada qualquer anomalia

É altura de substituir o cartucho de detergente e o líquido de limpeza dentro do depósito de água. Drene o líquido de limpeza antigo dentro do depósito de água e torne a encher com água. Substitua o cartucho de detergente antigo e reinicie o ciclo.

Quando a luz de estado apagar

Continue um ciclo.

Quando a luz de estado acender novamente

Contacte um centro de serviço autorizado.

Limpeza do aparelho de barbear sem o carregador auto limpante

3

Recomenda-se que limpe o aparelho de barbear com o carregador auto limpante ou a limpeza de vibração "sónica" quando aparecer no painel LCD.

1. Desligue o cabo de alimentação do aparelho de barbear.
2. Aplique sabonete e água à lâmina exterior.
3. Prima o interruptor de desligar/ ligar durante mais de 2 segundos para activar o modo turbo para limpeza de vibração “sónica”.

• (11) aparece no painel LCD.
- Ao fim de cerca de 20 segundos, é automaticamente desligado, ou pode ser desligado premindo o interruptor de desligar/ligar.

Remova a lâmina exterior do sistema e prima o interruptor de desligar/ligar durante mais de 2 segundos para activar o modo turbo para limpeza de vibração "sónica" e lave com água corrente.

1. Limpe quaisquer gotas de água com um pano seco.
2. Remova a lâmina exterior e a moldura da lâmina para permitir que sequem completamente.

Cuidados com o modo turbo

• Barbear em modo turbo poderá provocar danos à pele. Desligue o aparelho de barbear e torne a ligar para cancelar o modo turbo.
• Não ponha os dedos no interruptor de desligar/ligar ao usar o aparelho de barbear. Isso poderia fazer desligar o aparelho de barbear ou activar o modo turbo. Coloque os dedos no apoio de dedos enquanto usar o aparelho de barbear.

Lubrificação

Para conseguir um barbear confortável durante muito tempo, recomenda-se que seja usado o óleo fornecido com o aparelho de barbear.

1. Desligue o aparelho de barbear.
2. Aplique uma gota de óleo em cada uma das lâminas exteriores.
3. Levante o aparador e aplique uma gota de óleo.
4. Ligue o aparelho de barbear e faça-o funcionar durante aproximadamente cinco segundos.
5. Desligue o aparelho de barbear, e limpe qualquer excesso de óleo nas lâminas exteriores com um pano macio.
   Não é necessário olear as lâminas depois de usar o carregador auto limpante (há lubrificante incluído no detergente de limpeza).

Substituição da lâmina exterior do sistema e das lâminas interiores

lâmina exterior do sistema	uma vez por ano
lâminas interiores	uma vez de 2 em 2 anos

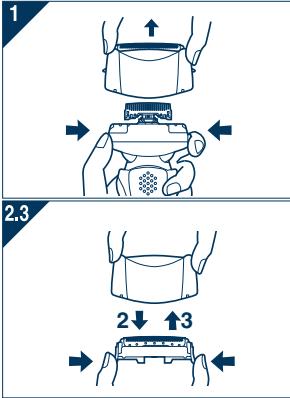

Substituição da lâmina exterior do sistema

1 2.3 2↓ ↑3

1. Prima os botões e levante conforme ilustrado.
2. Prima os botões de libertação da lâmina exterior do sistema e puxe para baixo a lâmina exterior do sistema de acordo com a ilustração.
3. Introduza a lâmina exterior do sistema até fazer um clique.
4. Instale sempre a lâmina exterior do sistema na direcção correcta.
5. Introduza sempre a lâmina exterior do sistema na moldura da lâmina ao instalar no aparelho de barbear.

Substituição das lâminas interiores

1

1. Prima os botões e levante conforme ilustrado.
2. Remova as lâminas interiores uma de cada vez conforme ilustrado.
3. Não toque nos bordos (partes metálicas) das lâminas internas para evitar lesões à sua mão.
4. Introduza as lâminas interiores uma de cada vez até fazerem um clique conforme ilustrado.

2.3 2 3

Limpeza com o pincel

(A) (B)

1. Limpe as lâminas interiores utilizando o pincel curto deslocando-o na direcção (A). Limpe a lâmina exterior do sistema, o corpo do aparelho de barbear e o aparador utilizando o pincel comprido.
2. Não mova o pincel curto na direcção (B) pois poderá danificar e embotar as lâminas interiores.
3. Não use o pincel curto para limpar a lâmina exterior.

Limpeza do carregador auto limpante

Podem ficar presos resíduos de barba no tabuleiro de limpeza do carregador auto limpante. Siga os passos abaixo para os remover. Recomenda-se fazer isto de cada vez que substitua o cartucho de detergente.

1. Assegure-se de que retira o depósito de água e a ficha do aparelho do carregador auto limpante.

- Tenha cuidado para não entornar o líquido de limpeza.

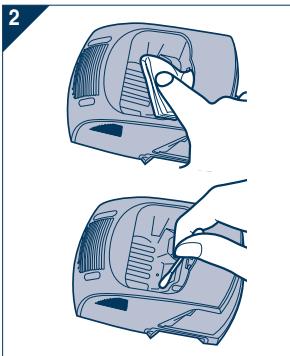

1. Limpe suavemente quaisquer resíduos de barba presos ao interior do tabuleiro de limpeza com um pano ou lenço de papel embebido em água.

- Limpe os cantos e partes irregulares do tabuleiro de limpeza com um cotonete embebido em água.

• Não puxe com força o protector de lâmina em borracha no fundo do tabuleiro de limpeza. A borracha poderá sair se puxar com força. É necessário puxar apenas ligeiramente para cima.
• Aviso - Não lave nem ponha água no transformador ou no carregador auto limpante. Se o fizer poderá provocar choque eléctrico ou curto circuitos.

▶ Quando a água não é drenada do tabuleiro de limpeza

Resíduos de barba poderão bloquear o dreno no fundo do tabuleiro de limpeza.

Neste caso, não poderá limpar ou secar o aparelho de barbear.

Empurre os resíduos de barba para baixo através do dreno com um palito ou similar.

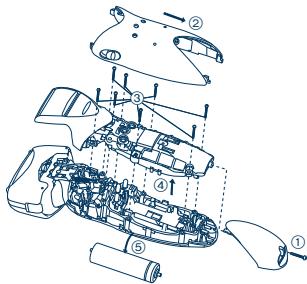

Remoção da bateria recarregável incorporada

Remova a bateria recarregável incorporada antes de eliminar o aparelho de barbear. Certifique-se de que a bateria é eliminada num local definido para o efeito, se tal existir no seu país. Não desmonte nem substitua a bateria por si próprio de forma a poder usar novamente o aparelho de barbear. Tal poderá resultar em fogo ou choque eléctrico. Substitua-a num centro de serviço autorizado.

• Desligue o cabo de alimentação do aparelho de barbear quando remover a bateria.
• Execute os passos ① a ⑤ e levante a bateria, e depois retire-a.

Para protecção ambiental e reciclagem dos materiais

Este aparelho de barbear contém uma bateria de iões de lítio.

Certifique-se de que a bateria é eliminada num local designado pelas autoridades, se tal existir no seu país.

Informações sobre a eliminação de resíduos para utilizadores de equipamentos eléctricos e electrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos eléctricos e electrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados.

Para efectuar um tratamento, recuperação e reciclagem correctos, leve estes produtos para pontos de recolha próprios para o efeito, onde serão aceites gratuitamente. Em alternativa, em alguns

países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente.

A eliminação correcta deste produto ajudará a poupar recursos valíosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorrecto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si.

Poderão ser aplicadas multas pela eliminação incorrecta deste resíduo, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento eléctrico e electrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo apenas é válido na União Europeia.

Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correcto.

Viktig

▶ Før bruk
