GTA 2 SPECIAL MK II - Wzmacniacz audio BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz audio
Marka	BLAUPUNKT
Model	GTA 2 SPECIAL MK II
Maksymalna moc (4 Ω, tryb stereo)	1 x 400 W
Maksymalna moc (2 Ω, tryb quadri)	2 x 180 W
Moc RMS (4 Ω, tryb quadri)	2 x 60 W
Moc RMS (4 Ω, tryb stereo)	1 x 180 W
Pasmo przenoszenia	10 Hz - 30 000 Hz
Stosunek sygnału do szumu	> 90 dB
Współczynnik zniekształceń (RMS)	< 0,05 %
Stabilność	2 Ω (4 Ω w trybie mostkowym)
Czułość wejściowa	0,1 - 8 V
Filtr dolnoprzepustowy (Low Pass)	50 - 250 Hz
Filtr górnoprzepustowy (High Pass)	80 Hz
Bass Boost	0 dB do +12 dB
Wymiary (S x W x G)	190 x 56,5 x 260 mm
Zasilanie	12 V, kabel min. 6 mm²
Wbudowane bezpieczniki	Tak (chronią stopień wyjściowy)
Złącza wejściowe	Gniazdo Cinch (RCA)
Zalecana impedancja głośników	2 do 4 Ω
Tryby pracy	Quadri, Stereo, Mostkowy
Wskaźnik pracy	Zielony: normalny; Czerwony: usterka

Często zadawane pytania - GTA 2 SPECIAL MK II BLAUPUNKT

Jaka jest moc wzmacniacza GTA 2 SPECIAL MK II?

Moc różni się w zależności od trybu: w trybie stereo (4 Ω) maksymalna moc wynosi 1 x 400 W, a moc RMS 1 x 180 W. W trybie quadri (2 Ω) maksymalna moc wynosi 2 x 180 W, a moc RMS 2 x 90 W.

Jak podłączyć subwoofer w trybie mostkowym?

W trybie mostkowym oba kanały są łączone w jedno wyjście mono. Podłącz zaciski dodatnie (+) obu kanałów razem do subwoofera, a zaciski ujemne (-) razem. Upewnij się, że impedancja wynosi minimum 4 Ω, aby uniknąć przegrzania. Sygnały lewego i prawego kanału muszą być obecne na obu gniazdach RCA.

Jaki przekrój kabla zasilającego jest zalecany?

Zalecany minimalny przekrój kabli zasilających (plus i minus) wynosi 6 mm². Użyj kabla dobrej jakości i bezpiecznika w odległości mniejszej niż 30 cm od akumulatora.

Jak ustawić filtr dolnoprzepustowy i górnoprzepustowy?

Przełącznik pozwala wybrać między Low-Pass a High-Pass. Dla subwoofera wybierz Low-Pass i ustaw częstotliwość odcięcia między 50 a 250 Hz. W trybie High-Pass częstotliwość jest stała i wynosi 80 Hz. Bass Boost wzmacnia basy od 0 do +12 dB.

Co oznacza czerwona dioda na wzmacniaczu?

Czerwona dioda oznacza, że stopień wyjściowy został elektronicznie odcięty z powodu usterki (zwarcia, przegrzania, zbyt niskiej impedancji). Sprawdź połączenia i zmniejsz głośność przed ponownym uruchomieniem.

Czy mogę wymienić uszkodzony bezpiecznik na bezpiecznik o wyższej wartości?

Nie, nigdy nie wymieniaj bezpiecznika na bezpiecznik o wyższej wartości i nie mostkuj go. Używaj wyłącznie bezpiecznika o takiej samej wartości jak oryginalny, podanej na urządzeniu. Niewłaściwy bezpiecznik może uszkodzić wzmacniacz.

Jakiej impedancji głośników mogę użyć?

Głośniki powinny mieć impedancję 2 do 4 Ω. W trybie mostkowym minimalna impedancja wynosi 4 Ω, aby uniknąć przegrzania i uszkodzeń.

Gdzie zainstalować wzmacniacz w pojeździe?

Wybierz suche miejsce z dobrą cyrkulacją powietrza do chłodzenia. Nie montuj go na tylnej półce ani tylnej kanapie. Przymocuj go solidnie za pomocą dostarczonych śrub, aby uniknąć przemieszczenia w razie wypadku.

Jak podłączyć wzmacniacz do radia samochodowego bez wyjść RCA?

Jeśli twoje radio ma tylko złącze ISO, użyj adaptera Blaupunkt ISO-Cinch (numery katalogowe 7 607 893 093 lub 7 607 855 094) do podłączenia.

Jaka jest gwarancja na ten wzmacniacz?

Gwarancja producenta obowiązuje dla produktów zakupionych w Unii Europejskiej (patrz warunki na www.blaupunkt.de) i w Stanach Zjednoczonych (skontaktuj się z Blaupunkt USA). W innych regionach skontaktuj się ze sprzedawcą.

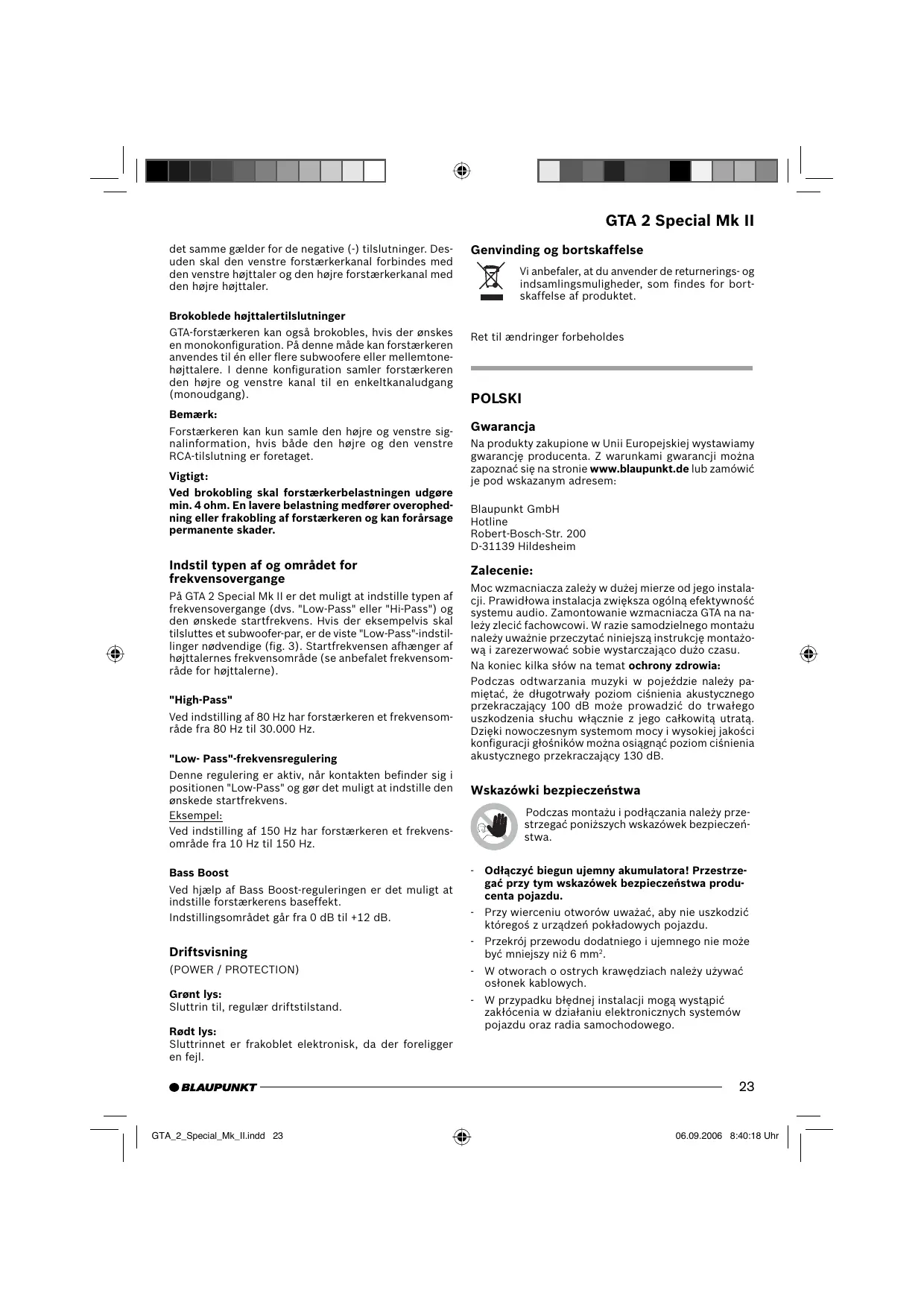

INSTRUKCJA OBSŁUGI GTA 2 SPECIAL MK II BLAUPUNKT

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję produktu. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza GTA należy zlecić fachowcowi. W razie samodzielnego montażu należy wziąć pod uwagę instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pamiętać, że długotrwałe słuchanie dźwięku o poziomie przekraczającym 100 dB może prowadzić do trwałego uszkodzenia słuchu. Poziom dźwięku przekraczający 130 dB jest szczególnie niebezpieczny.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 6mm²
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

GTA 2 Special Mk II

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa należy GTA 2 Special Mk II zamontować profesjonalnie.

Należy wybrać suche miejsce, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenie GTA 2 Special Mk II nie może być montowane przy tylnej szybie, na tylnych siedzeniach lub innych, nieosłoniętych od przodu miejscach.

Powierzchnia montażu musi być przystosowana do mocowania za pomocą dołączonych śrub, zapewniając stabilne trzymanie.

Przewód zasilający wzmacniacza należy wyposażyć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Wzmacniacz GTA 2 Special Mk II

Wzmacniacz można podłączyć do radia samochodowego ze złączem Cinch.

W celu podłączenia wzmacniacza do radia samochodowego ze złączem ISO należy użyć adaptera ISO-Cinch firmy Blaupunkt (7 607 893 093 lub 7 607 855 094).

Możliwość zastosowania i podłączanie głośników:

Quadro-Mode
Max Power	2 x 120 wat / 4 Ω	Rys. 4, 5
Stereo-Mode
Max Power	1 x 400 wat / 4 Ω	Rys. 6
Quadro-Mode
Max Power	2 x 180 wat / 2 Ω	Rys. 4, 5
Quadro-Mode
RMS Power	2 x 60 wat / 4 Ω	Rys. 4, 5
Stereo-Mode
RMS Power	1 x 180 wat / 4 Ω	Rys. 6
Quadro-Mode
RMS Power	2 x 90 wat / 2 Ω	Rys. 4, 5
Przebieg uchybow	10 Hz - 30.000 Hz
Stosunek sygnalszum	>90 dB
Współczynnik znieksztaluć (RMS)	<0,05%

Stabilność	2 Ω (4 Ω w trybie zmostkowanym)
Czułość na现阶段u	0,1 - 8 V
Filtr dolnoprzejustowy
(Low Pass)	50-250 Hz
Filtr gornoprzejustowy
(High Pass)	80 Hz
Bass Boost	0 dB do +12 dB
Wymiary
szer. x wys. x gob. (mm)	190 x 56,5 x 260

Podłączenia bieguna dodatniego / ujemnego

Zaleca się stosowanie przewodu o minimalnym przekroju 6 mm². - Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika. - W otworach o ostrych krawędziach należy użyć osłonek kablowych. - Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie do bieguna ujemnego akumulatora. - Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse)

Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego Rys. 2

Podłączanie radia samochodowego z wyjściem Cinch

Rys. 3

Podłączanie głośników Rys. 4/5/6

Połącz złącze Remote wzmacniacza z przyłączalnym złączem napięcia +12 V.

W ten sposób wzmacniacz włącza się i wyłącza za pomocą włącznika/wyłącznika radioodtwarzacza.

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego

wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,1 V do 8 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować zgodnie z wytycznymi producenta.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowy jest tok słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza dane dotyczące podłączania głośników znajdują się w rozdziale „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio, również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza łączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy łączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wzmacniacz GTA 2 Special Mk II może być skonfigurowany do pracy w trybie mono. W ten sposób wzmacniacz może być stosowany do jednego lub kilku subwooferów lub głośnika średniotonowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe, jak i lewe złącza RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 omy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu częstotliwości

W GTA 2 Special Mk II można ustawić rodzaj filtra częstotliwości (tzn. "Low-Pass" lub "High-Pass") oraz zadaną częstotliwość wejściową. W przypadku podłączania np. pary subwooferów należy przestrzegać ustawień Low-Pass (rys. 3). Częstotliwość wejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

"High-Pass"

Przy ustawieniu na 80 Hz zakres częstotliwości wzmacniacza wynosi od 80 Hz do 30 000 Hz.

"Low-Pass" - regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass" i umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost

Za pomocą regulatora Bass Boost można ustawić odtwarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

Wskaźnik trybu

(POWER/PROTECTION)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone

Gwarancja

Zdalne połączenie wzmacniacza z wyłączanym źródłem napięcia +12 V.

W ten sposób można włączać i wyłączać wzmacniacz za pomocą przełącznika radioodbiornika.

Regulator głośności
