Type de produit	Amplificateur audio
Marque	BLAUPUNKT
Modèle	GTA 2 SPECIAL MK II
Puissance max (4 Ω, mode stéréo)	1 x 400 watts
Puissance max (2 Ω, mode quadri)	2 x 180 watts
Puissance RMS (4 Ω, mode quadri)	2 x 60 watts
Puissance RMS (4 Ω, mode stéréo)	1 x 180 watts
Bande passante	10 Hz - 30 000 Hz
Rapport signal/bruit	> 90 dB
Taux de distorsion (RMS)	< 0,05 %
Stabilité	2 Ω (4 Ω en mode ponté)
Sensibilité d'entrée	0,1 - 8 V
Filtre passe-bas (Low Pass)	50 - 250 Hz
Filtre passe-haut (High Pass)	80 Hz
Bass Boost	0 dB à +12 dB
Dimensions (L x H x P)	190 x 56,5 x 260 mm
Alimentation	12 V, câble min. 6 mm²
Fusibles intégrés	Oui (protègent l'étage de sortie)
Connecteurs d'entrée	Prise Cinch (RCA)
Impédance haut-parleurs recommandée	2 à 4 Ω
Modes de fonctionnement	Quadri, Stéréo, Ponté
Indicateur de fonctionnement	Vert : normal ; Rouge : défaut

FOIRE AUX QUESTIONS - GTA 2 SPECIAL MK II BLAUPUNKT

Quelle est la puissance de l'amplificateur GTA 2 SPECIAL MK II ?

La puissance varie selon le mode : en stéréo (4 Ω), la puissance max est de 1 x 400 watts et la puissance RMS de 1 x 180 watts. En quadri (2 Ω), la puissance max est de 2 x 180 watts et la puissance RMS de 2 x 90 watts.

Comment brancher un subwoofer en mode ponté ?

Pour un pontage, les deux canaux sont combinés en une sortie mono. Raccordez les bornes positives (+) des deux canaux ensemble au subwoofer, et les bornes négatives (-) ensemble. Veillez à utiliser une impédance de 4 Ω minimum pour éviter une surchauffe. Les signaux gauche et droit doivent être présents sur les deux prises RCA.

Quelle section de câble d'alimentation est recommandée ?

La section minimale recommandée pour les câbles d'alimentation (plus et moins) est de 6 mm². Utilisez un câble de qualité et un porte-fusible à moins de 30 cm de la batterie.

Comment régler le filtre passe-bas et le filtre passe-haut ?

Le commutateur permet de choisir entre Low-Pass et High-Pass. Pour un subwoofer, sélectionnez Low-Pass et ajustez la fréquence de coupure entre 50 et 250 Hz. En mode High-Pass, la fréquence est fixe à 80 Hz. Le Bass Boost amplifie les basses de 0 à +12 dB.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique que l'étage de sortie a été coupé électroniquement en raison d'un défaut (court-circuit, surchauffe, impédance trop faible). Vérifiez les connexions et réduisez le volume avant de redémarrer.

Puis-je remplacer un fusible défectueux par un fusible de calibre supérieur ?

Non, ne remplacez jamais un fusible par un de calibre supérieur et ne le pontez pas. Utilisez uniquement un fusible de même valeur que celui d'origine, indiqué sur l'appareil. Un fusible inadéquat peut endommager l'amplificateur.

Quelle impédance de haut-parleur puis-je utiliser ?

Les haut-parleurs doivent avoir une impédance de 2 à 4 Ω. En mode ponté, l'impédance minimale est de 4 Ω pour éviter une surchauffe et des dommages.

Où installer l'amplificateur dans le véhicule ?

Choisissez un emplacement sec avec une bonne circulation d'air pour le refroidissement. Ne le montez pas sur la plaque arrière ou une banquette arrière. Fixez-le solidement avec les vis fournies pour éviter tout déplacement en cas d'accident.

Comment connecter l'amplificateur à un autoradio sans sorties RCA ?

Si votre autoradio ne dispose que d'un connecteur ISO, utilisez un adaptateur Blaupunkt ISO-Cinch (références 7 607 893 093 ou 7 607 855 094) pour le raccordement.

Quelle est la garantie de cet amplificateur ?

La garantie constructeur s'applique aux produits achetés dans l'Union Européenne (voir conditions sur www.blaupunkt.de) et aux États-Unis (contacter Blaupunkt USA). Pour les autres régions, contactez le revendeur.

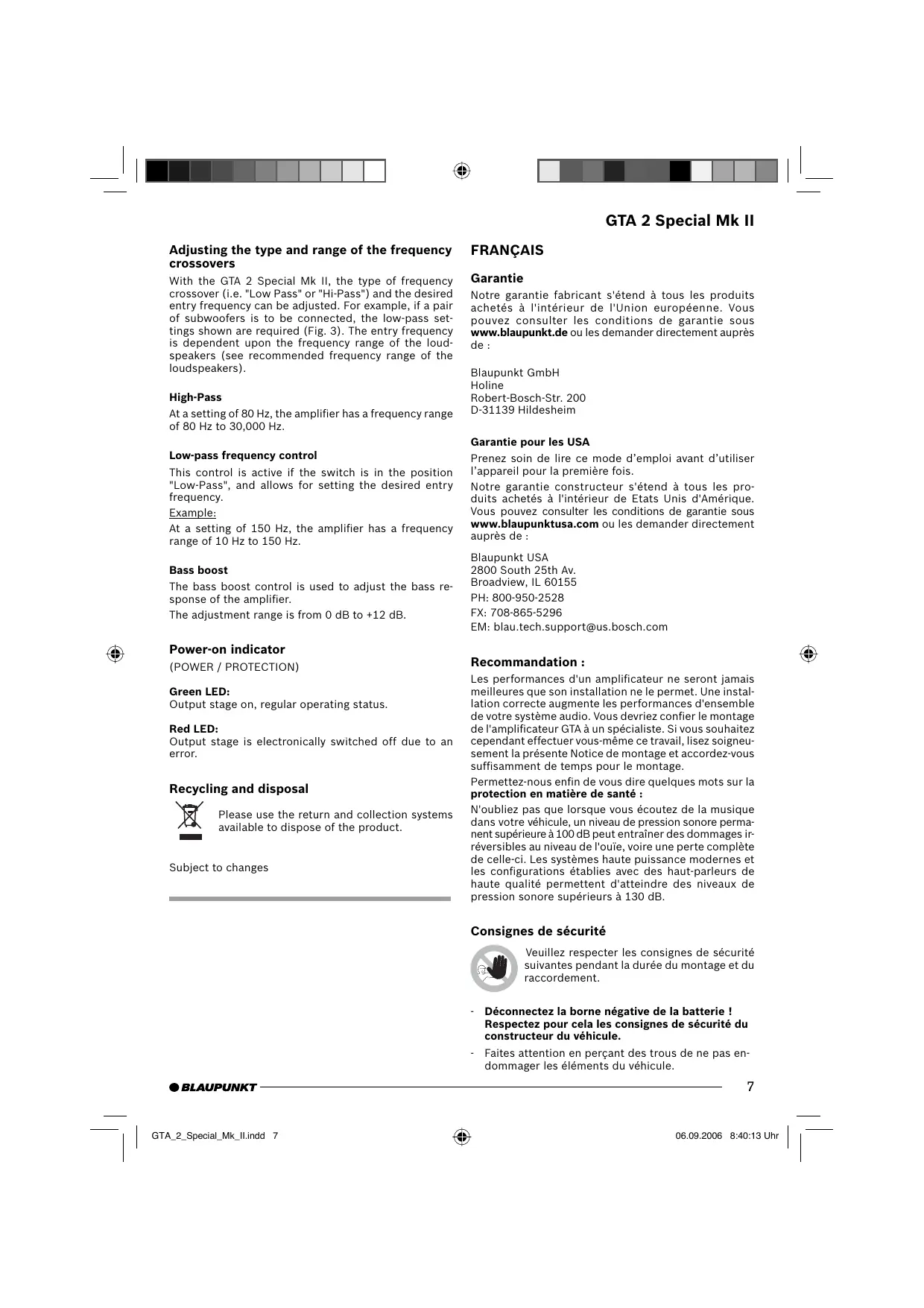

MODE D'EMPLOI GTA 2 SPECIAL MK II BLAUPUNKT

Notre garantie fabricant s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous pouvez consulter les conditions de garantie sous www.blaupunkt.de ou les demander directement auprès de :

Blaupunkt GmbH

Holine

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantie pour les USA

Veuillez lire ce mode d'emploi avant d'utiliser l'appareil pour la première fois.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur des États-Unis d'Amérique. Vous pouvez consulter les conditions de garantie sous www.blaupunktusa.com ou les demander directement auprès de :

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH: 800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recommandation :

Les performances d'un amplificateur ne seront jamais meilleures que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de tout système audio. Vous devriez confier le montage de l'amplificateur GTA à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente notice de montage et accordez-vous suffisamment de temps pour le montage.

Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé :

N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieur à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voire une perte complète de celle-ci. Les systèmes haute puissance modernes et les configurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.

Consignes de sécurité

Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.

• Déconnectez la borne négative de la batterie ! Respectez pour cela les consignes de sécurité du constructeur du véhicule.
• Faites attention en perçant des trous de ne pas endommager les éléments du véhicule.

GTA 2 Special Mk II

• La section des câbles plus et moins ne doit pas être inférieure à 6 mm².
• Utilisez des passe-câbles si les trous ont des arêtes coupantes.
• En cas d'installation incorrecte, des dysfonctionnements peuvent apparaître au niveau du système électronique du véhicule ou de votre autoradio.

Consignes de montage et de branchement

Pour garantir toute la sécurité voulue en cas d'accident, le GTA 2 Special Mk II doit être fixé de manière professionnelle.

Concernant le choix de l'emplacement de montage, il convient de choisir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplificateur.

Le GTA 2 Special Mk II ne doit pas être monté sur la plaque arrière, sur une banquette arrière ou à un autre endroit ouvert vers l'avant.

La surface de montage doit permettre l'utilisation des vis jointes et garantir une fixation sûre.

Le câble d'alimentation de l'amplificateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm de la batterie, afin de protéger la batterie du véhicule en cas de court-circuit entre l'amplificateur de puissance et la batterie. Le fusible de l'amplificateur protège uniquement l'amplificateur lui-même, pas la batterie du véhicule.

Utilisez des haut-parleurs avec une impédance de 2 à 4 Ω (voir le tableau ou le plan de montage). Tenez compte de la charge (puissance admissible) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.

Amplificateur GTA 2 Special Mk II

L'amplificateur est prévu pour un raccordement avec l'autoradio par l'intermédiaire de connecteurs Cinch (RCA).

Pour le raccordement avec un autoradio équipé d'un connecteur ISO, utilisez un des adaptateurs Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilités de raccordement des haut-parleurs :

Mode quadri
Puisance max.	2 x 120 watts / 4 Ω	Fig. 4, 5
Mode stéréo
Puisance max.	1 x 400 watts / 4 Ω	Fig. 6
Mode quadri
Puisance max.	2 x 180 watts / 2 Ω	Fig. 4, 5
Mode quadri
Puisance RMS	2 x 60 watts / 4 Ω	Fig. 4, 5
Mode stéréo
Puisance RMS	1 x 180 watts / 4 Ω	Fig. 6

Mode quadri
Puisance RMS	2 x 90 watts / 2 Ω	Fig. 4, 5
Bande passante	10 Hz - 30 000 Hz
Rapport signalbruit	> 90 dB
Taux de distorsion (RMS)	< 0,05%
Stabilité	2 Ω (4 Ω en mode ponté »)
Sensibilité d'entrée	0,1 - 8 V
Filtre passer-bas
(Low Pass)	50-250 Hz
Filtre passer-haut
(High Pass)	80 Hz
Bass Boost	0 dB à +12 dB
Dimensions
I x H x P (mm)	190 x 56,5 x 260

Raccordements des câbles plus et moins

• Nous recommandons une section minimale de câble de 6 mm².
• Faites aller un câble plus du commerce jusqu'à la batterie et raccordez-le à celle-ci par l'intermédiaire d'un porte-fusible.
• Utilisez des passe-câbles si les trous présentent des arêtes coupantes. Fixez de manière sûre un câble moins du commerce à un point de masse sans parasites (vis ou tôle de la carrosserie, mais pas au pôle négatif de la batterie).
• Grattez la surface de contact du point de masse pour mettre le métal à nu et enduisez-la de graisse au graphite.

Fusibles intégrés (Fuse)

Les fusibles (Fuse) intégrés dans l'amplificateur protègent l'étage de sortie ainsi que l'ensemble du système électrique en cas de défaut. Ne pontez jamais un fusible défectueux, ne remplacez jamais un fusible défectueux par un fusible de calibre supérieur.

Raccordement de l'alimentation électrique

Fig. 2

Raccordement à un autoradio équipé de connecteurs de sortie Cinch

Fig. 3

Raccordement des haut-parleurs

Fig. 4/5/6

Reliez la borne Remote de l'amplificateur à l'alimentation +12 V commutée.

De cette manière, l'amplificateur sera mis en marche ou arrêté en même temps que l'autoradio.

Réglage du niveau (Level)

Le dispositif de réglage du niveau vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à la tension de sortie du préamplificateur intégré dans votre autoradio.

La plage de réglage va de 0,1 V à 8 V.

Si vous raccordez un autoradio d'une autre marque, réglez la sensibilité d'entrée en fonction des données du fabricant de celui-ci.

Encore quelques explications importantes à ce sujet :

En tournant le dispositif de réglage dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplificateur et, par conséquent, le volume sonore augmentent. Il ne s'agit pas cependant d'un dispositif de réglage du volume sonore. Le réglage en butée ne permet pas d'augmenter la puissance de l'amplificateur, même si cela semble en premier lieu être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.

Raccordement des haut-parleurs

(dans le cas où les deux canaux de l'amplificateur doivent être pontés, continuez directement par la section « Raccordement des haut-parleurs en cas de pontage »).

Comme pour n'importe quel composant audio, le respect de la polarité entre l'amplificateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore. Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplificateur soit raccordée à la borne positive (+) du haut-parleur et la borne négative (-) de l'amplificateur à la borne négative (-) du haut-parleur. Veillez en outre à ce que le canal gauche de l'amplificateur soit relié aux haut-parleurs gauches et le canal droit aux haut-parleurs droits.

Raccordement des haut-parleurs en cas de pontage

Les deux canaux de l'amplificateur GTA peuvent également être pontés pour obtenir une configuration monophonique. De cette manière, l'amplificateur peut être utilisé pour alimenter un ou plusieurs subwoofers ou un haut-parleur de fréquences moyennes. Dans cette configuration, l'amplificateur additionne les canaux gauche et droit vers une sortie sur un seul canal (sortie mono).

Note :

L'amplificateur ne peut additionner les informations des signaux gauche et droit que si elles ont été transmises non seulement par la prise RCA droite mais aussi par la prise RCA gauche.

Attention :

Pour le pontage, la charge de l'amplificateur doit être de 4 ohms ou plus. Une charge inférieure entraîne une surchauffe ou une coupure de l'amplificateur et peut provoquer des dommages irréversibles.

Réglage du type de filtrage et de la fréquence de coupure

Le GTA 2 Special Mk II permet de régler le type de filtrage (c'est-à-dire « Low-Pass » ou « Hi-Pass ») ainsi que la fréquence de coupure souhaitée. Si une paire de subwoofers doit par exemple être raccordée, les réglages « Low-Pass » indiqués sur l'illustration (Fig. 3) sont nécessaires. La fréquence de coupure dépend de la bande passante des haut-parleurs (voir la bande de fréquences recommandée des haut-parleurs).

« High-Pass »

Avec un réglage sur 80 Hz, la bande passante de l'amplificateur va de 80 Hz à 30 000 Hz.

Réglage de la fréquence du filtre « Low-Pass »

Ce dispositif de réglage est actif lorsque le commutateur se trouve sur « Low-Pass » et il permet de régler la fréquence de coupure souhaitée.

Exemple :

Avec un réglage sur 150 Hz, la bande passante de l'amplificateur va de 10 Hz à 150 Hz.

Bass Boost

Le dispositif de réglage Bass Boost permet d'accentuer la reproduction des basses.

La plage de réglage va de 0 dB à +12 dB.

Indicateur de fonctionnement

(POWER / PROTECTION)

Lumière verte :

Étage de sortie en marche, fonctionnement normal.

Lumière rouge :

Étage de sortie coupé électroniquement en raison d'un défaut.

Recyclage et élimination

Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.

Sous réserve de modifications
