KIN70MOD1XB - Okap kuchenny BERTAZZONI - Bezpłatna instrukcja obsługi

Marka	Bertazzoni
Model	KIN70MOD1XB
Typ produktu	Okap kuchenny
Szerokość	70 cm
Minimalna odległość bezpieczeństwa	650 mm (może się różnić w zależności od płyty grzejnej)
Zasilanie elektryczne	Zgodne z tabliczką znamionową (napięcie sieciowe)
Klasa elektryczna	Klasa I (wymagane uziemienie)
Średnica przewodu wylotowego	Minimum 120 mm
Prędkości silnika	4 prędkości (w tym intensywna)
Oświetlenie	Wbudowane LED, maksymalna intensywność, wymiana przez serwis
Filtry tłuszczowe	Zmywalne w zmywarce, co 2 miesiące
Filtr węglowy	Niezmywalny, wymieniać co 4 miesiące
Alarm nasycenia filtrów	Tak (metalowe po 100h, węglowy po 200h)
Pilot	Tak, można włączyć/wyłączyć
Materiał	Stal nierdzewna (części zewnętrzne)
Czyszczenie	Wilgotna ściereczka i neutralny detergent, unikać alkoholu i silikonu
Zastosowanie	Domowe, usuwanie zapachów kuchennych
Serwis posprzedażowy	Skontaktuj się z Bertazzoni (https://fr.bertazzoni.com/customer-care)

Często zadawane pytania - KIN70MOD1XB BERTAZZONI

Jaka jest minimalna odległość bezpieczeństwa między płytą grzejną a okapem?

Minimalna odległość wynosi 650 mm. Sprawdź instrukcję swojej płyty grzejnej, ponieważ może być wymagana większa odległość.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące (częściej przy intensywnym użytkowaniu). Można je myć w zmywarce. Użyj neutralnego detergentu.

Kiedy wymieniać filtr węglowy?

Filtr węglowy nie jest zmywalny i należy go wymieniać co 4 miesiące (lub częściej przy intensywnym użytkowaniu). Alarm włącza się po 200 godzinach pracy.

Jak zresetować alarm filtrów?

Naciśnij i przytrzymaj przycisk T3 (silnik i światła wyłączone), aż dioda LED S1 mignie 3 razy. To resetuje alarm nasycenia.

Czy okap jest wyposażony w pilota?

Tak, pilot jest dołączony. Można go włączyć lub wyłączyć, naciskając i przytrzymując przycisk T4 (gdy urządzenie jest wyłączone). Dioda LED mignie 2 razy przy włączaniu, 1 raz przy wyłączaniu.

Co zrobić, jeśli oświetlenie LED nie działa?

LED muszą być wymienione przez autoryzowany serwis. Skontaktuj się z Bertazzoni przez ich stronę: https://fr.bertazzoni.com/customer-care.

Czy mogę używać okapu z płytą gazową?

Tak, ale upewnij się, że pomieszczenie jest dobrze wentylowane. Podciśnienie nie może przekraczać 0,04 mbar, aby uniknąć cofania się gazów spalinowych.

Jakiego rodzaju przewodu wylotowego użyć?

Użyj rury o minimalnej średnicy 120 mm. Trasa powinna być jak najkrótsza. Nigdy nie podłączaj okapu do przewodu kominowego używanego do odprowadzania dymów spalinowych.

Jak czyścić panel Comfort Panel?

Panel Comfort Panel nie nadaje się do zmywarki. Czyść go wilgotną ściereczką i neutralnym detergentem w płynie, na zewnątrz i wewnątrz. Nie używaj ściernych środków czyszczących.

Co robić w przypadku pożaru pod okapem?

Nigdy nie flambirować potraw pod okapem. W przypadku pożaru odłącz zasilanie elektryczne i użyj odpowiedniej gaśnicy. Frytkownice muszą być stale nadzorowane.

INSTRUKCJA OBSŁUGI KIN70MOD1XB BERTAZZONI

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

Podłączenie kabli powinno być wykonane przez wykwalifikowanego technika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenną a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość niż wspomniana, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej we- wnątrz okapu.
• Wyłączniki sekcyjne należy zainstalo- wać w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu komino- wego rurą o średnicy co najmniej 120

mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.

• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dy-mów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalinowych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dymów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usu-nąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego okapu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub z niedostatecznym doświadczeniem i wiedzą na temat jego działania, pod warunkiem że są nieustannie nadzorowane i zostały poinstruowane w kwestii bezpiecznej obsługi urządzenia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiagalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

- Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które od-

prowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bokach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

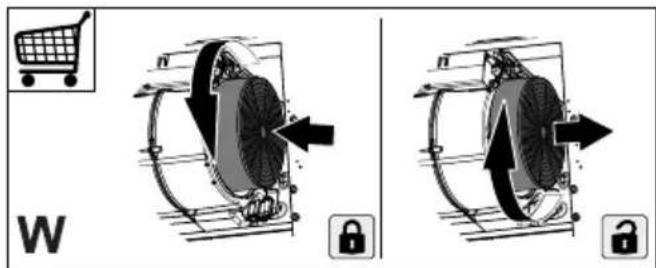

- Filtr węglowy nie nadaje się do mycia ani regeneracji i musi być wymieniany mniej więcej co 4 miesiące pracy lub częściej, w przypadku bardzo intensywnego użytkowania (W).

- Filtry przeciwtłuszczowe muszą być czyszczone co 2 miesiące pracy lub częściej w przypadku intensywnego użytkowania i można je myć w zmywarce (Z).

• Okap należy czyścić wilgotną szmatką i neutralnym płynnym do mycia.
• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

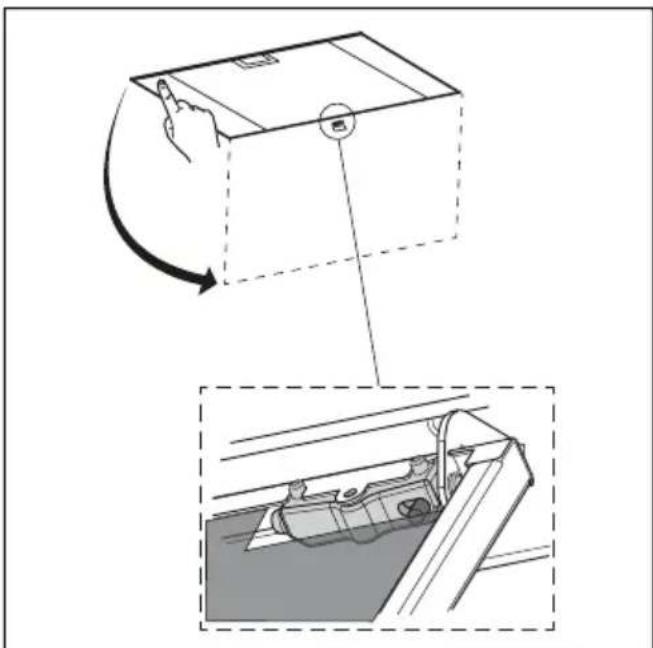

• Odłączyć panel od korpusu okapu przesuwając odpowiednią dźwignię znajdująca się na sworzniu mocującym.
• Nigdy nie myć Comfort Panel w zmywarce.
• Oczyscić powierzchnię zewnętrzną za pomocą wilgotnej szmatki i płynnego neutralnego środka czyszczącego.
• Oczyscić powierzchnię wewnętrzną za pomoc wilgotnej szmatki i neutralnego środka czyszczącego, nie używać mokrych szmatek lub gąbek, strumieni wody i substancji ściernych.
• Po zakończeniu czynności ponownie założyć panel na korpus okapu i zamknąć.

Czyszczenie Comfort Panel

- Pociągnąć i otworzyć Comfort Panel.

4. POLECENIA

					S1
					YCA4
Przycisk	Naciśnięcie na przycisk	Funkcja LED
L	Krótkie Włącza/Wyłącza światła o maksymalnym natężeniu. -
T1	Krótkie Włącza/Wyłącza silnik z pierwszą prędkością. Stała
T2	Krótkie Włącza silnik na drugiej prędkości. Stała
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Włącza/Wyłącza alarm Filtrów Węglowych.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led miga 2 krotnie: alarm aktywny.Led miga 1 raz: alarm nieaktywny.
T3	Krótkie Włącza silnik na trzeciej prędkości. Stała
	Długie naciśnięcie w przypadku gdy wszystkie obciążenia są wyłączone (światła i silnik)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led S1 miga 3 razy.
T4	Krótkie	Włącza silnik z prędkością Intensywną.Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie takiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.Wyłącza się go poprzez wciśnięcie tego samego przycisku lub wyłączenie silnika.			Stała
	Długie Włącza/Wyłącza pilota zdalnego sterowania.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.				Led miga 2 krotnie: pilota zdalnego sterowania aktywny.Led miga 1 raz: pilota zdalnego sterowania nieaktywny.
S1	-	Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Meta-lowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.			Stała
	-	Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.			Migająca

5. PILOT (OPCJA)

901575

6. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").

- Żarówki należące do grupy ryzyka 1 zgodnie z IEC/EN62471 w odległości 20 cm oraz nie należące do grupy ryzyka zgodnie z IEC/EN62471 w odległości 30 cm.
