Marca	Bertazzoni
Modelo	KIN70MOD1XB
Tipo de producto	Campana extractora
Ancho	70 cm
Distancia mínima de seguridad	650 mm (puede variar según la placa de cocción)
Alimentación eléctrica	Conforme a la placa de características (tensión de red)
Clase eléctrica	Clase I (conexión a tierra requerida)
Diámetro del conducto de evacuación	Mínimo 120 mm
Velocidades del motor	4 velocidades (incluyendo una intensiva)
Iluminación	LED integrado, intensidad máxima, reemplazo por servicio técnico
Filtros de grasa	Lavables en lavavajillas, cada 2 meses
Filtro de carbón activo	No lavable, reemplazar cada 4 meses
Alarma de saturación de filtros	Sí (metálicos después de 100h, carbón después de 200h)
Mando a distancia	Sí, activable/desactivable
Material	Acero inoxidable (partes exteriores)
Limpieza	Paño húmedo y detergente neutro, evitar alcohol y silicona
Uso	Doméstico, eliminación de olores de cocina
Servicio postventa	Contactar a Bertazzoni (https://fr.bertazzoni.com/customer-care)

Preguntas frecuentes - KIN70MOD1XB BERTAZZONI

¿Cuál es la distancia mínima de seguridad entre la placa de cocción y la campana?

La distancia mínima es de 650 mm. Verifique las instrucciones de su placa de cocción, ya que puede requerirse una distancia mayor.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (más a menudo en uso intensivo). Se pueden lavar en lavavajillas. Use un detergente neutro.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo no es lavable y debe reemplazarse cada 4 meses (o más a menudo si uso intensivo). La alarma se enciende después de 200 horas de funcionamiento.

¿Cómo restablecer la alarma de los filtros?

Mantenga presionada la tecla T3 (motor y luces apagados) hasta que el LED S1 parpadee 3 veces. Esto restablece la alarma de saturación.

¿La campana tiene un mando a distancia?

Sí, el mando a distancia está incluido. Se puede activar o desactivar manteniendo presionada la tecla T4 (fuera de funcionamiento). El LED parpadea 2 veces para activación, 1 vez para desactivación.

¿Qué hacer si la iluminación LED no funciona?

Los LED deben ser reemplazados por el servicio técnico autorizado. Contacte a Bertazzoni a través de su sitio: https://fr.bertazzoni.com/customer-care.

¿Puedo usar la campana con una placa de cocción a gas?

Sí, pero asegúrese de que la habitación esté bien ventilada. La presión negativa no debe exceder 0,04 mbar para evitar el retorno de gases de combustión.

¿Qué tipo de conducto de evacuación usar?

Use un tubo de un diámetro mínimo de 120 mm. El recorrido debe ser lo más corto posible. Nunca conecte la campana a un conducto de chimenea utilizado para humos de combustión.

¿Cómo limpiar el panel Comfort Panel?

El Comfort Panel no se lava en lavavajillas. Límpielo con un paño húmedo y un detergente líquido neutro, por dentro y por fuera. No use productos abrasivos.

¿Qué hacer en caso de incendio debajo de la campana?

Nunca flamee alimentos debajo de la campana. En caso de incendio, corte la alimentación eléctrica y use un extintor adecuado. Las freidoras deben ser supervisadas permanentemente.

MANUAL DE USUARIO KIN70MOD1XB BERTAZZONI

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los hu-mos debe ser lo más corto posible.

• Se tienen que respetar todas las normativas sobre la descarga del aire.

• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).

• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

- El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.

- Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.

- Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

- No observe directamente con instrumentos ópticos (prismáticos, lupa...).

- No realice flambeados bajo la campaña: se podría producir un incendio.

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.
• Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Pa-

ra obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campaña cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

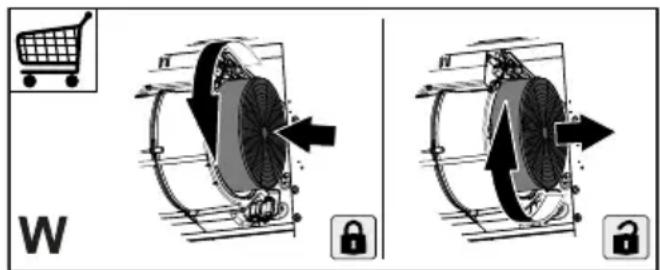

- El filtro de carbón activo no puede lavarse ni regenerarse y debe cambiar-se aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso intensivo y pueden lavarse en un lava-vajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o silicónicos.

Si el producto o alguna de sus partes es de acero inoxidable, usar productos específicos no abrasivos y seguir las líneas de satinado durante la limpieza.

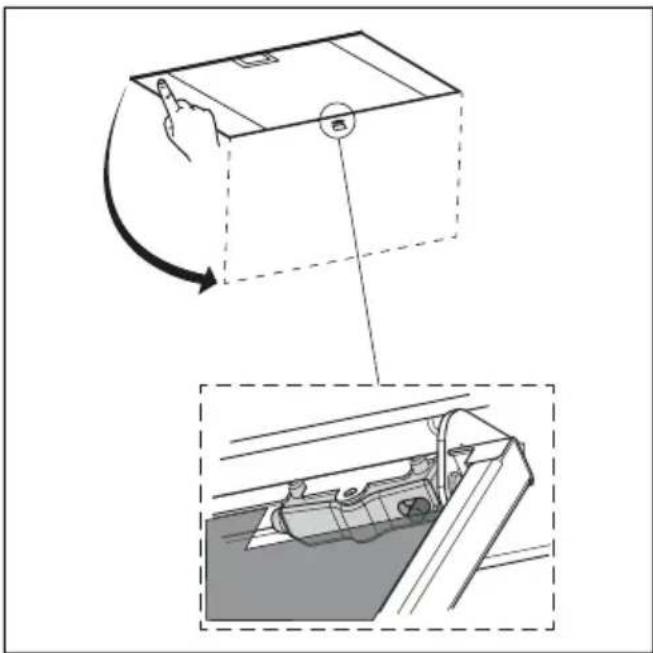

Limpieza Comfort Panel

• Abrir el Comfort Panel halándolo.
• Desenganchar el panel del cuerpo de la campana deslizando la palanca del pasador de fijación.
• El comfort panel no debe lavarse en lavavajillas.
• Limpiarlo por fuera con un paño húmedo y detergente líquido neutro.
• Limpiar también el interior con un paño húmedo y detergente neutro; no utilizar paños o esponjas húmedas ni chorros de agua; no utilizar sustancias abrasivas.

- Una vez terminada la operación, volver a enganchar el panel en el cuerpo de la campana y cerrarlo.

4. MANDOS

	[S1]
Tecla Presión tecla Función Led
L	Breve Enciende/Apaga las luces a la máxima intensidad. -
T1	Breve Enciende/apaga el motor a la primera velocidad. Fijo
T2	Breve Enciende el motor a la segunda velocidad. Fijo
	Larga con todas las cargas apagadas (motor y luces)	Activa/Desactiva laalarma de los Filtros de Carbón Activo.Esta función se activa/desactiva al soltar la tecla.			Led parpadea 2 veces:alarma activada.Led parpadea 1 vez:alarma desactivada.
T3	Breve Enciende el motor a la tercera velocidad. Fijo
	Presión larga con todas las cargas apagadas (motor y luces)	Se ejecuta el reset de la alarma saturación Filtros.Esta función se activa/desactiva al soltar la tecla.			Led S1 parpadea 3 veces.
T4	Breve	Enciende el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa automáticamente a la velocidad seleccionada anteriormente. Cuando está activada con el motor apagado, una vez finalizado el intervalo de tiempo se activa el modo OFF.Se desactiva pulsando la misma tecla o apagando el motor.			Fijo
	Larga Activa/Desactiva el mando a distancia.Esta función se activa/desactiva al soltar la tecla.				El led parpadea 2 veces: mando a distancia activado.El led parpadea 1 vez: mando a distancia de-sactivado.
S1	-	Señala la alarma de saturación Filtros de grasa Metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.			Fijo
	-	Señala la alarma de saturación del filtro antiolores de carbón activo. La alarma se activa después de 200 horas de trabajo efectivo de la campana.			Intermitente

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").

- Las lámparas pertenecen al grupo de riesgo 1 conforme a IEC/EN62471, a 20 cm de distancia; y al grupo exento de riesgo conforme a IEC/EN62471, a 30 cm de distancia.
