Typ produktu	Okap kuchenny
Marka	Bertazzoni
Model	KT90MAS1XB
Szerokość	90 cm
Typ instalacji	Ścienna lub wyspowa (w zależności od konfiguracji)
Materiał	Stal nierdzewna
Sterowanie	Dotykowe elektroniczne
Prędkości	3 prędkości + boost
Oświetlenie	LED, 2 x 3 W
Maksymalny poziom hałasu	65 dB(A)
Maksymalny przepływ powietrza	780 m³/h
Filtry tłuszczowe	Metalowe, zmywalne
Filtr węglowy	Opcjonalny (do recyrkulacji)
Odprowadzanie	Średnica 150 mm
Roczne zużycie	Około 50 kWh (szacunkowo)
Klasa energetyczna	A+
Masa netto	Około 20 kg
Zasilanie	220-240 V / 50 Hz
Maksymalna moc	250 W
Bezpieczeństwo	Automatyczne wyłączanie (timer), wykrywanie przegrzania
Konserwacja	Czyszczenie filtrów co miesiąc, szkło delikatnym środkiem
Naprawialność	Wskaźnik naprawialności 8.0/10 (szacunkowo)

Często zadawane pytania - KT90MAS1XB BERTAZZONI

Jak zainstalować okap KT90MAS1XB?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Okap mocuje się do ściany lub wyspy w zależności od modelu. Zachowaj minimalne odległości 65 cm nad płytą elektryczną lub 75 cm nad płytą gazową. Użyj dostarczonych kołków i upewnij się, że kanał odprowadzający jest prawidłowo podłączony.

Jak czyścić filtry tłuszczowe?

Filtry metalowe można myć w zmywarce lub ręcznie w wodzie z mydłem. Pozostaw je do całkowitego wyschnięcia przed ponownym zamontowaniem. Zaleca się czyszczenie co miesiąc, aby utrzymać wydajność.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, okap KT90MAS1XB może pracować w trybie recyrkulacji z zestawem filtra węglowego (nie jest dołączony). Filtr węglowy wymienia się co 3 do 6 miesięcy, w zależności od użytkowania.

Jak wymienić oświetlenie LED?

Oświetlenie LED jest zintegrowane i nie można go wymienić indywidualnie. W przypadku awarii skontaktuj się z serwisem Bertazzoni w celu wymiany modułu LED.

Dlaczego mój okap hałasuje?

Nadmierny hałas może być spowodowany zatkanym filtrem, niestabilnym montażem lub zablokowanym kanałem odprowadzającym. Wyczyść filtry, sprawdź mocowania i upewnij się, że kanał jest drożny. Jeśli hałas nie ustąpi, skontaktuj się z technikiem.

Czy okap jest wyposażony w pilota?

Okap KT90MAS1XB jest wyposażony w dotykowe sterowanie na urządzeniu. Niektóre modele mogą być kompatybilne z opcjonalnym pilotem. Sprawdź w instrukcji, czy Twoja wersja na to pozwala.

Jaka jest klasa energetyczna tego okapu?

Okap Bertazzoni KT90MAS1XB ma klasę A+ pod względem efektywności energetycznej, co gwarantuje niskie zużycie energii przy dobrej wydajności ssania.

Jak zresetować filtr węglowy?

Po wymianie filtra węglowego przytrzymaj odpowiedni przycisk (często 'F' lub 'Filter') przez 3 sekundy, aż wskaźnik zgaśnie. Aby uzyskać szczegóły dotyczące konkretnego modelu, zapoznaj się z instrukcją.

Co zrobić, jeśli okap nie włącza się?

Sprawdź, czy okap jest prawidłowo podłączony i czy wyłącznik nie został wyłączony. Sprawdź bezpiecznik, jeśli jest. Jeśli oświetlenie działa, ale silnik nie uruchamia się, problem może dotyczyć silnika lub płyty elektronicznej. Skontaktuj się z serwisem.

Gdzie znaleźć części zamienne do KT90MAS1XB?

Części zamienne (filtry, żarówki, sterowanie) są dostępne u autoryzowanych sprzedawców Bertazzoni lub na oficjalnej stronie internetowej. Użyj numeru modelu KT90MAS1XB, aby zamówić odpowiednią część.

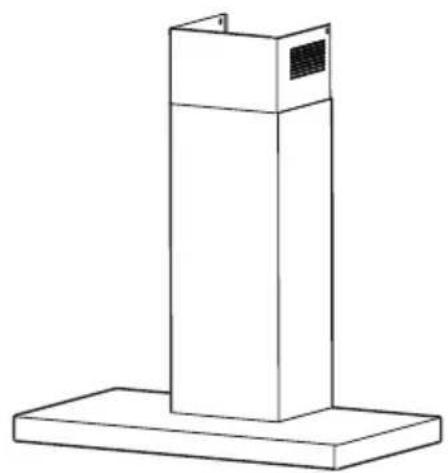

INSTRUKCJA OBSŁUGI KT90MAS1XB BERTAZZONI

OKAP KUCHENNY - Instrukcja użytkowania PL

KT60MAS1XB

KT90MAS1XB

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrznemogąstać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się

wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

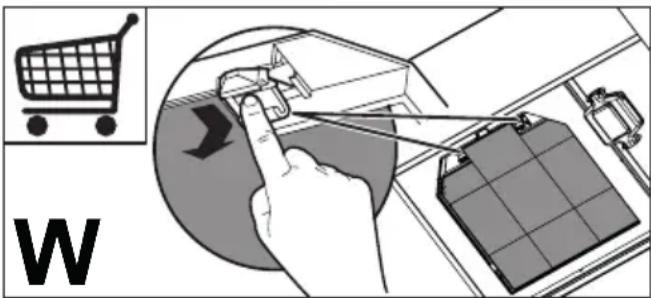

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

4. STEROWANIE

Przycisk Funkcje Dioda
T1 Uru	chomienie silnika z pierwszą prędkością.	Włączona
	Wyłączanie silnika. -
T2 Uru	chomienie silnika z drugą prędkością.	Włączona
T3 Krótkie naciśnięcie powo- duje uruchomienie silnika z trzecią prędkością		Stała
		Naciśnięcie na 2 sekundy. Aktywacja czwartej pręd- kości na 6 minut, po tym czasie prędkość powraca do wcześniej ustawionej. Dostosowana do obecno- ści bardzo intensywnych oparów z gotowania.
L Włączanie i wyłączanie oświetlenia.		-

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

5. OŚWIETLENIE

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).
