Typ produktu	Okap kuchenny
Marka	Bertazzoni
Model	KR70HER1ADA
Szerokość	70 cm
Średnica przyłącza	120 mm
Napięcie zasilania	220-240 V ~ 50 Hz
Klasa izolacji	Klasa I
Liczba prędkości	3 + intensywna (czasowa 6 min)
Funkcja opóźnienia	Tak (wyłączenie z opóźnieniem 30 min)
Funkcja 24h	Tak (zasysanie 10 min/h przez 24h)
Pilot	Tak (bateria CR2032 nie dołączona)
Oświetlenie	LED, regulowana intensywność
Filtry tłuszczowe	Metalowe, zmywalne w zmywarce (co 2 miesiące)
Filtr węglowy	Wymiana co 4 miesiące (niezmywalny)
Alarm nasycenia filtrów	Tak (LED S1): 100 h dla tłuszczu, 200 h dla węgla
Minimalna odległość bezpieczeństwa	650 mm nad płytą grzewczą
Zastosowanie	Tylko do użytku domowego
Rodzaj instalacji	Odprowadzenie na zewnątrz lub recyrkulacja (z filtrem węglowym)
Zasilanie pilota	Bateria 3V CR2032 (nie dołączona)

Często zadawane pytania - KR70HER1ADA BERTAZZONI

Jaka jest bezpieczna wysokość między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm między płytą grzewczą a okapem. Sprawdź także instrukcję swojej kuchenki gazowej, jeśli podaje większą odległość.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można je myć w zmywarce lub ręcznie z neutralnym detergentem. Upewnij się, że są dokładnie suche przed ponownym założeniem.

Jak często wymieniać filtr węglowy?

Filtr węglowy aktywnego nie można myć i należy go wymieniać mniej więcej co 4 miesiące, lub częściej, jeśli dużo gotujesz. Filtr ten jest niezbędny w trybie recyrkulacji.

Jak używać funkcji opóźnienia?

Naciśnij przycisk T2 na około 3 sekundy, aby aktywować funkcję opóźnienia. Okap wyłączy się automatycznie po 30 minutach. Sygnalizuje to miganie diody T2.

Jak aktywować funkcję 24h?

Przytrzymaj przycisk T1 wciśnięty przez około 2 sekundy. Silnik będzie pracował na pierwszym biegu przez 10 minut każdej godziny w cyklu 24-godzinnym. Funkcja nie aktywuje się, jeśli włączony jest tryb intensywny lub opóźnienia.

Co oznacza miganie diody S1?

Stałe świecenie diody S1 oznacza, że filtry tłuszczowe wymagają czyszczenia (100 godzin pracy). Jeśli miga, sygnalizuje konieczność wymiany filtra węglowego (200 godzin); należy również umyć filtry tłuszczowe.

Jak zresetować alarm filtrów?

Przy wyłączonym silniku i oświetleniu przytrzymaj przycisk T3 wciśnięty przez około 3 sekundy. Dioda S1 mignie 3 razy, potwierdzając reset.

Jaki typ baterii do pilota?

Pilot używa baterii 3V CR2032 (nie dołączona). Włóż ją zgodnie z biegunowością. Nie wyrzucaj zużytych baterii do środowiska.

Jak wymienić oświetlenie LED?

Oświetlenie LED jest zintegrowane. W celu wymiany skontaktuj się z autoryzowanym Serwisem Bertazzoni. Nie próbuj wymieniać go samodzielnie.

Czy mogę używać okapu bez odprowadzenia na zewnątrz?

Tak, w trybie recyrkulacji. Należy zainstalować filtr węglowy aktywny (nie dołączony), który pochłania zapachy. W tym przypadku powietrze jest zawracane do pomieszczenia.

INSTRUKCJA OBSŁUGI KR70HER1ADA BERTAZZONI

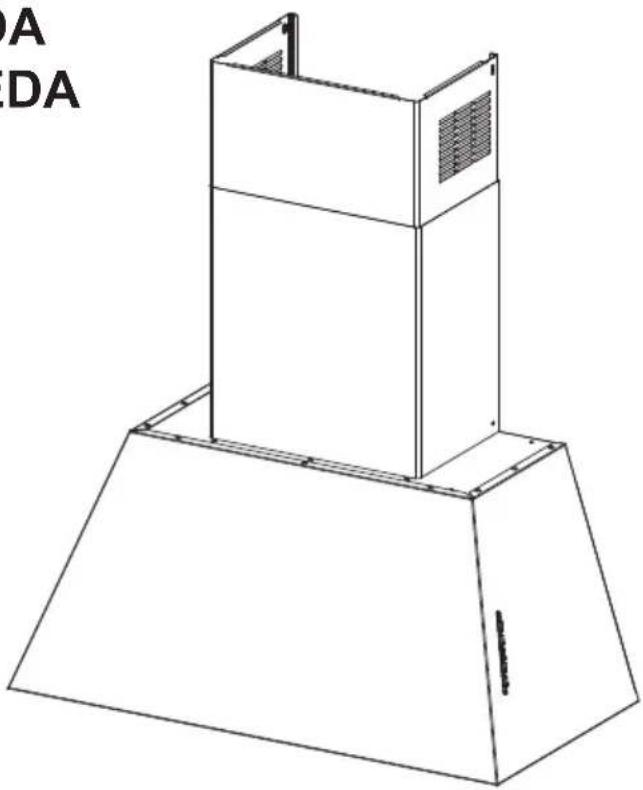

OKAP KUCHENNY - Instrukcja użytkowania PL

KR70HER1ADA KR70HER1NEDA

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalo-wane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrznemogąstać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się

wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

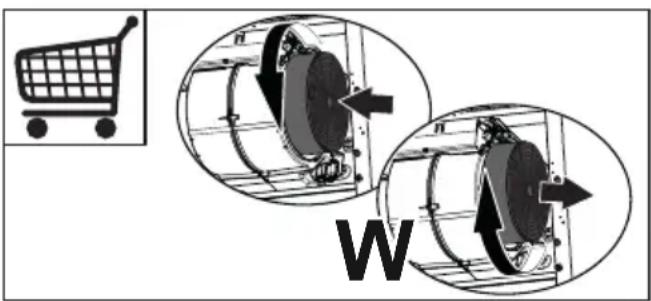

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

4. STEROWANIE

Przycisk D	oda Funkcja
L - Włączenie/ wyłączenie		nie oświetlenia z maksymalną jasnością.
		- Po naciśnięciu i przytrzymaniu przycisku przez 2 sekundy zapali się/ zgaśnie oświetlenie wne-trza.
T1	Świeci się	Włączenie/wyłączenie silnika z pierwszą prędkością.
	Miga Funkcja	24hPo naciśnięciu tego przycisku na około 2 sekundy powoduje uruchomienie/wyłączenie silnika w trybie Wymiana powietrza 24h — zasysanie co godzinę przez 10 minut cyklu 24 godziny.Niedostępna, gdy włączony jest tryb intensywny lub opóźnienie.
T2 Świeci się	Uruchomienie silnika z drugą prędkością
	Miga Funkcja	opóźnienia - Delay:Naciśnięcie na około 3 sekundy powoduje włączenie/wyłączenie funkcji Delay (auto-matycznego, opóźnionego o 30' wyłączenia silnika wyciągu oraz oświetlenia).Niedostępna, gdy włączony jest tryb intensywny lub 24h.
T3 Świeci się	Uruchomienie silnika z trzecią prędkością
	Miga	Po naciśnięcie przycisku na około 3 sekund w momencie, gdy urządzenie jest wyłączone (silnik + oświetlenie), następuje reset alarmu nasycenia filtrów, co pokazywane jes przez trzy mignięcia diody S1.
T4	Świeci się	Uruchomienie silnika z prędkościąintensywną.Czas trwania tej prędkości ograniczony jest do 6 minut. Po zakończeniu tego czasu system automatycznie powraca do wcześniej ustawionej prędkości. Jeżeli funkcja została aktywowana przy wyłączonym silniku, urządzenie przechodzi do trybu wyłąc-zonego (OFF).
	Miga Naciśnięcie	przycisku na około 2 sekund w momencie, gdy urządzenie jest wyłączone (silnik + oświetlenie), aktywuje alarm filtrów węglowych, co sygnalizowane jest prze podwójne mignięcie 4 diod LED przycisków.Aby go wyłączyć, należy ponownie nacisnąć przycisk na 2 sekund, co zostanie za-sygnalizowane przez jedno mignięcie 4 diod LED przycisków.
S1	Świeci się	Sygnalizuje alarm nasycenia tłuszczowych filtrów metalowych i konieczność ich wyczyszczenia. Alarm aktywuje się po 100 godzinach rzeczywistej pracy okapu.
	Miga	Sygnalizuje, jeśli jest aktywny alarm nasycenia węglowego filtru zapachowego, który należy wymienić; należy także umyć metalowe filtry tłuszczowe. Alarm nasycenia węglowego filtru antyzapachowego aktywuje się po 200 godzinach rzeczywistej pracy okapu.

5. ZDALNE STEROWANIE

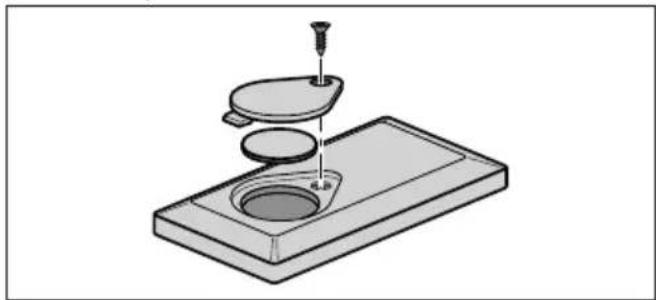

Zdalne sterowanie zasilane jest przez baterię 3 V typu CR2032 (brak w zestawie).

• Nie klaść zdalnego sterowania w pobliżu źródeł ciepła.
• Nie wyrzucać baterii do śmieci, należy je wyrzucić do specjalnych pojemników zbiorczych.

	●	Włączenie lub wyłączenie silnika.
	↓↑	-
	%	-
		Włączenie/wyłączenie oświetlenia.
		Po naciśnięciu i przytrzymaniu przycisku przez 2 sekundy zapali się/ zgaśnie oświetlenie wnę-trza.
	≠	Aktywacja/ dezaktywacja funkcji intensywnej.
	○	Krótkie naciśnięcie: Aktywacja/ dezaktywacja funkcji Opóźnienie: automatyczne wyłączenie jest opóźnione o 30'. Wyświetlacz pokazuje prędkość, a punkt na dole po prawej stroni miga raz na sekundę.Dwukrotne naciśnięcie aktywuje/ dezaktywuje funkcję 24 h: włącza silnik z pierwszą prędkością co godzinę na 10 minut. Wyświetlacz pokazuje liczbę 24, a punkt na dole po prawej stronie miga raz na sekundę.
+		Zwiększenie prędkości silnika.
-		Zmniejszenie prędkości silnika.

6. OŚWIETLENIE

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).
