Tipo di prodotto	Cappa aspirante
Marca	Bertazzoni
Modello	KR70HER1ADA
Larghezza	70 cm
Diametro di raccordo	120 mm
Tensione di alimentazione	220-240 V ~ 50 Hz
Classe di isolamento	Classe I
Numero di velocità	3 + intensiva (temporizzata 6 min)
Funzione Delay	Sì (spegnimento ritardato di 30 min)
Funzione 24h	Sì (aspirazione 10 min/h per 24h)
Telecomando	Sì (batteria CR2032 non inclusa)
Illuminazione	LED, intensità regolabile
Filtri antigrasso	Metallici, lavabili in lavastoviglie (ogni 2 mesi)
Filtro al carbone	Sostituzione ogni 4 mesi (non lavabile)
Allarme saturazione filtri	Sì (LED S1): 100 h per grasso, 200 h per carbone
Distanza minima di sicurezza	650 mm sopra il piano cottura
Uso	Solo domestico
Tipo di installazione	Evacuazione esterna o ricircolo (con filtro carbone)
Alimentazione telecomando	Batteria 3V CR2032 (non inclusa)

Domande frequenti - KR70HER1ADA BERTAZZONI

Qual è l'altezza di sicurezza tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm tra il piano cottura e la cappa. Verificare anche le istruzioni del proprio fornello a gas se specificano una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Sono lavabili in lavastoviglie o a mano con un detergente neutro. Assicurarsi che siano ben asciutti prima di rimontarli.

Con quale frequenza sostituire il filtro al carbone?

Il filtro al carbone attivo non si lava e deve essere sostituito circa ogni 4 mesi, o più spesso se si cucina molto. Questo filtro è necessario in modalità ricircolo.

Come utilizzare la funzione delay?

Premere il tasto T2 per circa 3 secondi per attivare la funzione Delay. La cappa si spegnerà automaticamente dopo 30 minuti. Un lampeggio del LED T2 lo indica.

Come attivare la funzione 24h?

Tenere premuto il tasto T1 per circa 2 secondi. Il motore funzionerà in prima velocità per 10 minuti ogni ora su un ciclo di 24 ore. La funzione non si attiva se la modalità Intensiva o Delay è in corso.

Cosa significa il lampeggio del LED S1?

Il LED S1 fisso indica che i filtri antigrasso devono essere puliti (100 ore di funzionamento). Se lampeggia, segnala che il filtro al carbone deve essere sostituito (200 ore); lavare anche i filtri antigrasso.

Come resettare l'allarme dei filtri?

Motore e illuminazione spenti, tenere premuto il tasto T3 per circa 3 secondi. Il LED S1 lampeggerà 3 volte per confermare il reset.

Che tipo di batteria per il telecomando?

Il telecomando utilizza una batteria 3V CR2032 (non inclusa). Inserirla rispettando la polarità. Non gettare le batterie usate nell'ambiente.

Come sostituire l'illuminazione LED?

L'illuminazione LED è integrata. Per la sostituzione, contattare il Servizio Post-Vendita autorizzato Bertazzoni. Non tentare di sostituirla da soli.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, in modalità ricircolo. È necessario installare un filtro al carbone attivo (non incluso) che assorbe gli odori. In questo caso, l'aria viene rimessa nella stanza.

MANUALE UTENTE KR70HER1ADA BERTAZZONI

CAPPA - Libretto di uso IT

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo sca-rico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere eva-

cuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o

altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo Ⓧ sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

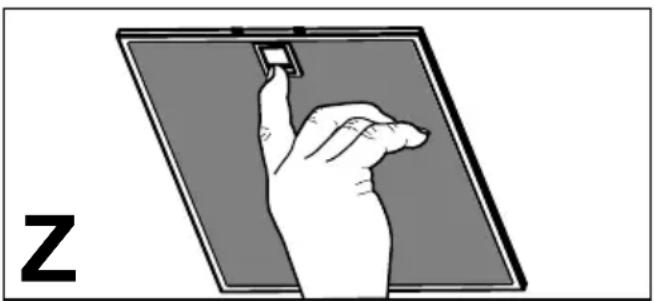

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

4. COMANDI

Luci Led Funzione
L - Accende/Spegne le		luci alla massima luminosità.
		- Tenendo premuto il tasto per circa 2 secondi Accende/Spegne le Luci di Cortesia.
T1 Fisso Accende/Spegne il motore alla prima velocità.
			Lampeggiante Funzione 24h:Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore.
T2 Fisso Accende il motore alla seconda velocità.
			Lampeggiante Funzione Delay:Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Motore, delle Ventole e dell'Illuminazione ritardato di 30').Non attivabile con Intensiva o 24h accesi.
T3 Fisso Accende il motore alla terza velocità.
			Lampeggiante Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset dell'allarme saturazione Filtri, visualizzando il triplo lampeggio del Led S1.
T4 Fisso Accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.
			Lampeggiante Tenendo il tasto premuto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio del relativo Led.Per disattivarlo, si preme di nuovo il tasto per altri 2 secondi visualizzando un lampeggio singolo del relativo Led.
S1	Fisso	Segnala l'allarme saturazione Filtri Antigrasso metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.
	Lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

5. TELECOMANDO

Il telecomando è alimentato con una batteria da 3 V del tipo CR2032 (non inclusa).

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

	○	Accende e spegne il motore.
	↓↑	-
	%	-
		Accende/Spegne le luci.
		Tenendo premuto il tasto per circa 2 secondi Accende/Spegne le Luci di Cortesia.
	∅	Attiva/Disattiva la funzione Intensiva.
	∅	Pressione breve: Attiva/Disattiva la funzione Delay: lo spegnimento automatico ritardato di 30'. Il display visualizza la velocità di esercizio e il punto in basso a destra lampeggia una volta al secondo.Premuto per 2 secondi, Attiva/Disattiva la fun-zione 24h: attiva il motore alla prima velocità e consente un'aspirazione di 10 minuti ogni ora. Sul display viene visualizzato il numero 24 e il punto in basso a destra lampeggia una volta al secondo.
+		Incrementa la velocità di esercizio del motore.
		Decrementa la velocità di esercizio del motore.

6. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
