KIN86MOD1XB - Okap kuchenny BERTAZZONI - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Bertazzoni
Model	KIN86MOD1XB
Szerokość	86 cm
Głębokość	Około 50 cm
Wysokość	Około 60 cm (zmienna w zależności od instalacji)
Waga netto	Około 16 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Maksymalna wydajność wyciągu	Około 600 m³/h
Liczba silników	1
Rodzaje sterowania	Ekran dotykowy lub przyciski elektroniczne
Oświetlenie	Wbudowane LED
Maksymalny poziom hałasu	Około 65 dB(A)
System filtracji	Metalowy filtr tłuszczu i filtr węglowy (opcjonalnie)
Tryb pracy	Wyciąg lub recyrkulacja
Konserwacja filtrów	Myć filtr tłuszczu w zmywarce co miesiąc; wymieniać filtr węglowy co 3-6 miesięcy
Bezpieczeństwo	Dostępne automatyczne wyłączanie, ochrona przed przegrzaniem
Dostępne części zamienne	Filtry, żarówki LED, pilot (jeśli dotyczy)
Wskaźnik naprawialności	Wysoka ocena (standardowe części dostępne)
Gwarancja	2 lata (zgodnie z przepisami)

Często zadawane pytania - KIN86MOD1XB BERTAZZONI

Jak zainstalować okap Bertazzoni KIN86MOD1XB ?

Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Okap musi być solidnie przymocowany do ściany lub sufitu, z przewodem wentylacyjnym na zewnątrz, jeśli używasz trybu wyciągu. Należy zachować bezpieczne odległości od płyty kuchennej (min. 65 cm dla kuchenki elektrycznej, 75 cm dla gazowej).

Jak czyścić filtry okapu ?

Metalowy filtr tłuszczu można myć w zmywarce lub ręcznie w ciepłej wodzie z mydłem. Pozostawić do całkowitego wyschnięcia przed ponownym założeniem. Filtr węglowy (jeśli używany) nie nadaje się do mycia i należy go wymieniać co 3-6 miesięcy w zależności od użytkowania.

Dlaczego mój okap hałasuje ?

Nadmierny hałas może być spowodowany zatkanym filtrem tłuszczu, niestabilną instalacją lub zatkanym przewodem wentylacyjnym. Wyczyść filtry i sprawdź, czy okap jest prawidłowo zamocowany. Jeśli hałas nie ustępuje, skontaktuj się z serwisem.

Jak wymienić żarówkę LED w okapie ?

Wyłącz zasilanie. Zdejmij osłonę oświetlenia, odłącz uszkodzoną żarówkę i wymień ją na nową żarówkę LED tego samego typu (numer referencyjny w instrukcji). Załóż osłonę i przywróć zasilanie.

Czy mogę używać okapu w trybie recyrkulacji ?

Tak, okap może działać w trybie recyrkulacji po zainstalowaniu filtra węglowego (niedołączonego). Zassane powietrze jest filtrowane i zawracane do pomieszczenia. Upewnij się, że przewód recyrkulacyjny jest prawidłowo zainstalowany.

Jaka jest maksymalna wydajność wyciągu ?

Maksymalna wydajność wyciągu wynosi około 600 m³/h, co jest odpowiednie dla średniej wielkości kuchni. Przy intensywnym użytkowaniu należy użyć maksymalnej prędkości.

Jak zdalnie sterować okapem ?

Niektóre modele są wyposażone w pilota lub łączność Wi-Fi. Sprawdź w instrukcji, czy Twój model jest kompatybilny. W przeciwnym razie użyj sterowania dotykowego na okapie.

Co zrobić, jeśli okap nie włącza się ?

Najpierw sprawdź zasilanie (bezpiecznik i gniazdko). Jeśli oświetlenie działa, ale silnik nie, problem może dotyczyć silnika lub modułu sterowania. Skontaktuj się z autoryzowanym serwisem.

Jak włączyć automatyczne wyłączanie ?

Naciśnij przycisk 'Timer' lub 'Minutnik', aby wybrać czas (zwykle 10, 20 lub 30 minut). Okap wyłączy się automatycznie po upływie wybranego czasu.

Gdzie znaleźć części zamienne do mojego okapu Bertazzoni ?

Części zamienne (filtry, żarówki, pilot) można zamówić w dziale obsługi klienta Bertazzoni lub na specjalistycznych stronach z częściami do urządzeń AGD. Użyj numeru modelu KIN86MOD1XB, aby znaleźć właściwe numery referencyjne.

INSTRUKCJA OBSŁUGI KIN86MOD1XB BERTAZZONI

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

Podłączenie kabli powinno być wykonane przez wykwalifikowanego technika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenną a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość niż wspomniana, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej we- wnątrz okapu.
• Wyłączniki sekcyjne należy zainstalo- wać w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu komino- wego rurą o średnicy co najmniej 120

mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.

• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłącać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dy-mów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalinowych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dymów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usu-nąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego okapu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub z niedostatecznym doświadczeniem i wiedzą na temat jego działania, pod warunkiem że są nieustannie nadzorowane i zostały poinstruowane w kwestii bezpiecznej obsługi urządzenia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiagalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

- Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które od-

prowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bokach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

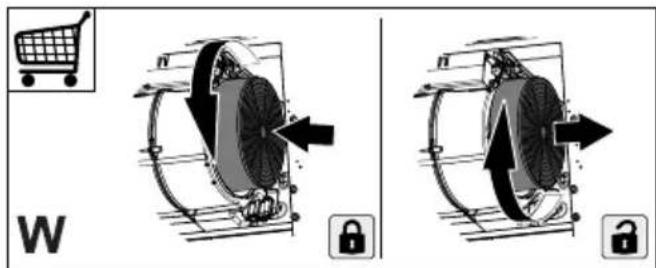

- Filtr węglowy nie nadaje się do mycia ani regeneracji i musi być wymieniany mniej więcej co 4 miesiące pracy lub częściej, w przypadku bardzo intensywnego użytkowania (W).

- Filtry przeciwtłuszczowe muszą być czyszczone co 2 miesiące pracy lub częściej w przypadku intensywnego użytkowania i można je myć w zmywarce (Z).

• Okap należy czyścić wilgotną szmatką i neutralnym płynnym do mycia.
• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

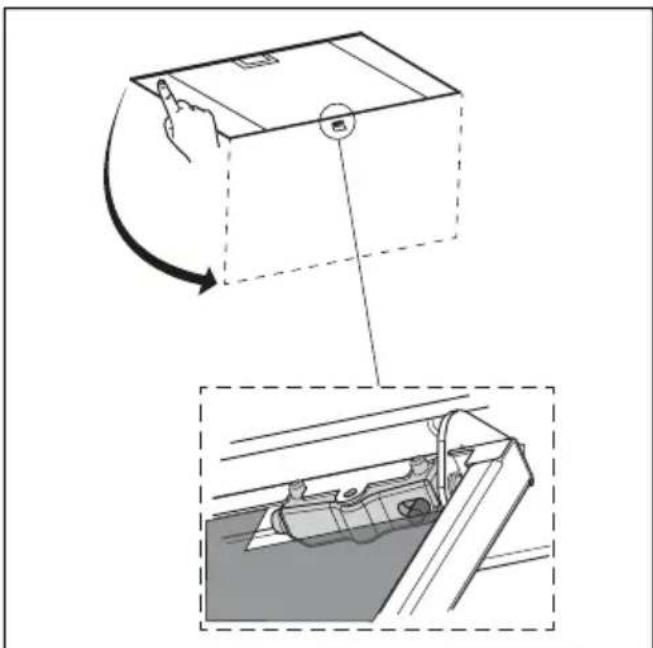

• Odłączyć panel od korpusu okapu przesuwając odpowiednią dźwignię znajdująca się na sworzniu mocującym.
• Nigdy nie myć Comfort Panel w zmywarce.
• Oczyscić powierzchnię zewnętrzną za pomocą wilgotnej szmatki i płynnego neutralnego środka czyszczącego.
• Oczyscić powierzchnię wewnętrzną za pomoc wilgotnej szmatki i neutralnego środka czyszczącego, nie używać mokrych szmatek lub gąbek, strumieni wody i substancji ściernych.
• Po zakończeniu czynności ponownie założyć panel na korpus okapu i zamknąć.

Czyszczenie Comfort Panel

- Pociągnąć i otworzyć Comfort Panel.

4. POLECENIA

					S1
Przycisk	Naciśnięcie na przycisk	Funkcja LED
L	Krótkie Włącza/Wyłącza światła o maksymalnym natężeniu. -
T1	Krótkie Włącza/Wyłącza silnik z pierwszą prędkością. Stała
T2	Krótkie Włącza silnik na drugiej prędkości. Stała
	Długie, kiedy wszystkie obciążenia są wyłączone (silnik i światła)	Włącza/Wyłącza alarm Filtrów Węglowych.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led miga 2 krotnie: alarm aktywny.Led miga 1 raz: alarm nieaktywny.
T3	Krótkie Włącza silnik na trzeciej prędkości. Stała
	Długie naciśnięcie w przypadku gdy wszystkie obciążenia są wyłączone (światła i silnik)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.			Led S1 miga 3 razy.
T4	Krótkie	Włącza silnik z prędkością Intensywną.Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie takiego czasu, system automatycznie powraca do wcześniej wybranej prędkości. Jeżeli zostanie uaktywniona gdy silnik jest wyłączony, po upływie ustawionego czasu następuje przejście do trybu OFF.Wyłącza się go poprzez wciśnięcie tego samego przycisku lub wyłączenie silnika.			Stała
	Długie Włącza/Wyłącza pilota zdalnego sterowania.Funkcja włącza się/wyłącza się w chwili zwolnienia przycisku.				Led miga 2 krotnie: pilota zdalnego sterowania aktywny.Led miga 1 raz: pilota zdalnego sterowania nieaktywny.
S1	-	Wskazuje alarm nasycenia Filtrów Przeciwtłuszczowych Meta-lowych i konieczność ich umycia. Alarm włącza się po 100 godzinach rzeczywistej pracy okapu.			Stała
	-	Sygnalizuje alarm nasycenia Filtr Przeciwzapachowego Węglowego. Alarm włącza się po 200 godzinach rzeczywistej pracy okapu.			Migająca

5. PILOT (OPCJA)

901575

6. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").

- Żarówki należące do grupy ryzyka 1 zgodnie z IEC/EN62471 w odległości 20 cm oraz nie należące do grupy ryzyka zgodnie z IEC/EN62471 w odległości 30 cm.
