Tuotetyyppi	Liesituuletin
Merkki	Bertazzoni
Malli	KIN86MOD1XB
Leveys	86 cm
Syvyys	Noin 50 cm
Korkeus	Noin 60 cm (asennuksesta riippuen)
Nettopaino	Noin 16 kg
Sähkönsyöttö	220-240 V, 50 Hz
Maksimi imuteho	Noin 600 m³/h
Moottoreiden lukumäärä	1
Ohjaustyypit	Kosketusnäyttö tai elektroniset painikkeet
Valaistus	Sisäänrakennettu LED
Maksimi äänitaso	Noin 65 dB(A)
Suodatusjärjestelmä	Metallinen rasvasuodatin ja hiilisuodatin (valinnainen)
Toimintatapa	Poisto tai kiertoilmakäyttö
Suodattimien huolto	Pese rasvasuodatin astianpesukoneessa kuukausittain; vaihda hiilisuodatin 3-6 kuukauden välein
Turvallisuus	Automaattinen sammutus saatavilla, ylikuumenemissuoja
Varaosat saatavilla	Suodattimet, LED-lamput, kaukosäädin (jos sovellettavissa)
Korjattavuusindeksi	Korkea pistemäärä (vakio-osa saatavilla)
Takuu	2 vuotta (lainsäädännön mukaan)

Usein kysytyt kysymykset - KIN86MOD1XB BERTAZZONI

Kuinka asentaa Bertazzoni KIN86MOD1XB liesituuletin?

Asennus on tehtävä pätevän ammattilaisen toimesta. Liesituuletin on kiinnitettävä tukevasti seinään tai kattoon, poistokanavalla ulos, jos käytät poistotilaa. Noudata turvaetäisyyksiä liesistä (min 65 cm sähköliesi, 75 cm kaasuliesi).

Kuinka puhdistaa liesituulettimen suodattimet?

Metallinen rasvasuodatin pestään astianpesukoneessa tai käsin lämpimällä saippuavedellä. Anna kuivua täysin ennen takaisin asettamista. Hiilisuodatin (jos käytössä) ei ole pestävä ja se on vaihdettava 3-6 kuukauden välein käytöstä riippuen.

Miksi liesituuletin pitää ääntä?

Liiallinen ääni voi johtua likaisesta rasvasuodattimesta, epävakaasta asennuksesta tai tukkeutuneesta poistokanavasta. Puhdista suodattimet ja tarkista, että liesituuletin on tiukasti kiinnitetty. Jos melu jatkuu, ota yhteys huoltopalveluun.

Kuinka vaihtaa liesituulettimen LED-lamppu?

Katkaise sähkövirta. Irrota valaisimen suojus, irrota viallinen lamppu ja vaihda se uudella samantyyppisellä LED-lampulla (viite käyttöohjeessa). Laita suojus takaisin ja kytke virta.

Voinko käyttää liesituuletinta kiertoilmakäytössä?

Kyllä, liesituuletin voi toimia kiertoilmakäytössä asentamalla hiilisuodattimen (ei sisälly toimitukseen). Imetty ilma suodatetaan ja palautetaan huoneeseen. Varmista, että kiertoilmaputki on asennettu oikein.

Mikä on maksimi imuteho?

Maksimi imuteho on noin 600 m³/h, mikä sopii keskikokoiselle keittiölle. Tehokkaaseen käyttöön käytä maksiminopeutta.

Kuinka ohjata liesituuletinta etänä?

Joissakin malleissa on kaukosäädin tai Wi-Fi-yhteys. Katso käyttöohjeesta, onko mallisi yhteensopiva. Muussa tapauksessa käytä liesituulettimen kosketusohjaimia.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähkönsyöttö (sulake ja pistorasia). Jos valo toimii, mutta moottori ei, ongelma voi olla moottorissa tai ohjausmoduulissa. Ota yhteys valtuutettuun huoltoliikkeeseen.

Kuinka aktivoida automaattinen sammutus?

Paina 'Timer' tai 'Ajastin' -painiketta valitaksesi keston (yleensä 10, 20 tai 30 minuuttia). Liesituuletin sammuu automaattisesti valitun ajan jälkeen.

Mistä löydän varaosia Bertazzoni liesituulettimelle?

Voit tilata varaosia (suodattimet, lamput, kaukosäädin) Bertazzonin asiakaspalvelusta tai erikoistuneilta kodinkoneiden varaosien verkkosivustoilta. Käytä mallinumeroa KIN86MOD1XB löytääksesi oikeat osat.

KÄYTTÖOHJE KIN86MOD1XB BERTAZZONI

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistetta-va, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia mää-räyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimer-

kiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikki-mään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaa-ra). Katso kappaletta Huolto ja puhdis-tus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.

- Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

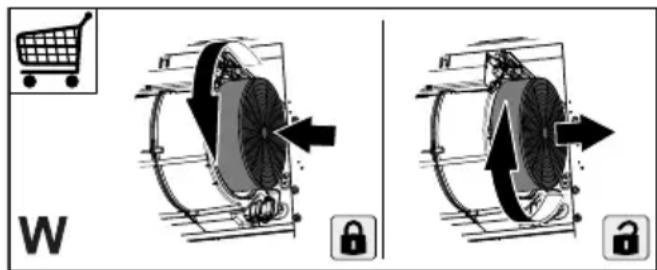

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida. Se tulee vaihtaa noin 4 käyttökuukauden välein tai useammin, mikäli sitä käytetään paljon (W).

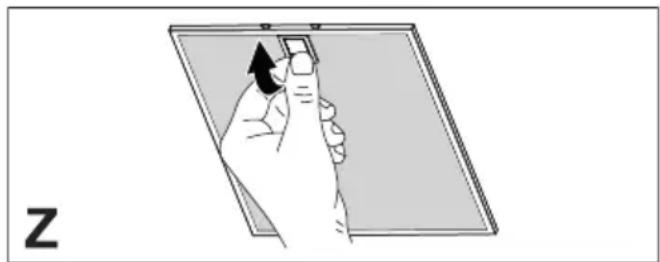

- Rasvasuodattimet tulee puhdistaa 2 käyttökuukauden välein tai useammin, mikäli niitä käytetään hyvin paljon. Rasvasuodattimet voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla nestemäisellä pesuai-neella.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

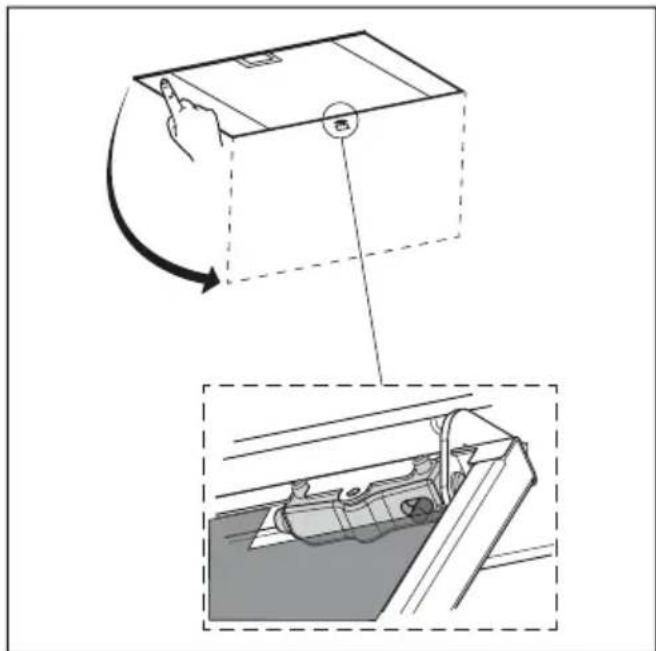

Comfort Panelin puhdistus

• Avaa Comfort Panel vetämällä sitä.
• Irrota paneeli liesituulettimen rungosta liu'uttamalla asianmukaista kiinnitystapin vipua.
• Comfort Panelia ei tule missään tapauksessa pestä astianpesukoneessa.
• Puhdista sen ulkopuoli kostealla liinalla ja nestemäisellä neutraalilla puhdistusaineella.
• Puhdista se lisäksi sisältä kostealla liinalla ja neutraalilla puhdistusaineella:älä käytä kosteita liinoja tai sieniä äläkä vesisuihketta. Älä käytä myöskään hankaavia ainesosia.
• Kun toimenpide on valmis, kiinnitä paneeli uudelleen liesituulettimen runkoon ja sulje se.

4. OHJAIMET

						S1
Näppäin	Näppäimen painallus	Toiminto Led-valo
L	Lyhyt Sytyttää/sam	muttaa valot, joiden voimakkuus on suurin. -
T1	Lyhyt Käynnistää/sam	smmuttaa moottorin ensimmäisellä nopeudella. Palaa yhtäjaksoisesti
T2	Lyhyt Käynnistää m	mottorin toisella nopeudella. Palaa yhtäjaksoisesti
	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Kytkee päälle/pois aktiivihilisuodatinten hälytyksen.Tämä toiminto kytkeytyy päälle / pois, kun näppäin vapautetaan.				Led-valo vilkkuu 2 ker-taa: hälytys päällä.Led-valo vilkkuu 1 ker-ran: hälytys pois päältä.
T3	Lyhyt Käynnistää m	mottorin kolmannella nopeudella. Palaa yhtäjaksoisesti
	Pitkä painallus kaikki kuormituk-set sammutettuina (moottori ja valot)	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.Tämä toiminto kytkeytyy päälle / pois, kun näppäin vapautetaan.				S1-led-valo vilkkuu 3 kertaa.
T4	Lyhyt	Käynnistä moottorin tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjes-telmä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se aktivoidaan moottorin ollessa sammuneena, ajan päättyessä siirry-tään jälleen OFF-tilaan.Se kytketään pois päältä painamalla samaa näppäintä tai sammut-tamalla moottori.				Palaa yhtäjaksoisesti
	Pitkä	Kytkee päälle/pois kaukosäätimen.Tämä toiminto kytkeytyy päälle / pois, kun näppäin vapautetaan.				Led-valo vilkkuu 2 ker-taa: kaukosäädin päällä.Led-valo vilkkuu 1 ker-taa: kaukosäädin pois päältä.
S1	-	Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituuletti-men 100 todellisen työtunnin jälkeen.				Palaa yhtäjaksoisesti
	-	Kertoo aktiivihilihajusuodattimen kyllästymisen hälytyksestä.Hälytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.				Vilkkuu

5. KAUKOSÄÄDIN (LISÄVARUSTE)

901575

6. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").

- Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.
