Produkttyp	Dunstabzugshaube
Marke	Bertazzoni
Modell	KIN86MOD1XB
Breite	86 cm
Tiefe	ca. 50 cm
Höhe	ca. 60 cm (je nach Installation variabel)
Nettogewicht	ca. 16 kg
Stromversorgung	220-240 V, 50 Hz
Maximale Abluftleistung	ca. 600 m³/h
Anzahl der Motoren	1
Bedienungsarten	Touchscreen oder elektronische Tasten
Beleuchtung	Integrierte LED
Maximaler Geräuschpegel	ca. 65 dB(A)
Filtersystem	Metallfettfilter und Aktivkohlefilter (optional)
Betriebsart	Abluft oder Umluft
Filterwartung	Fettfilter monatlich in der Spülmaschine waschen; Aktivkohlefilter alle 3-6 Monate ersetzen
Sicherheit	Automatische Abschaltung verfügbar, Überhitzungsschutz
Ersatzteile verfügbar	Filter, LED-Lampen, Fernbedienung (falls zutreffend)
Reparaturfähigkeitsindex	Hohe Bewertung (Standardteile zugänglich)
Garantie	2 Jahre (je nach Gesetzgebung)

Häufig gestellte Fragen - KIN86MOD1XB BERTAZZONI

Wie installiere ich die Dunstabzugshaube Bertazzoni KIN86MOD1XB?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube muss fest an der Wand oder Decke befestigt werden, mit einem Abluftkanal nach außen, wenn Sie den Abluftbetrieb nutzen. Beachten Sie die Sicherheitsabstände zum Kochfeld (min. 65 cm bei Elektroherd, 75 cm bei Gasherd).

Wie reinige ich die Filter der Dunstabzugshaube?

Der Metallfettfilter kann in der Spülmaschine oder von Hand mit warmem Seifenwasser gereinigt werden. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Der Aktivkohlefilter (falls verwendet) kann nicht gereinigt werden und muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden.

Warum macht meine Dunstabzugshaube Geräusche?

Übermäßige Geräusche können durch einen verschmutzten Fettfilter, eine instabile Installation oder einen verstopften Abluftkanal verursacht werden. Reinigen Sie die Filter und überprüfen Sie, ob die Haube fest sitzt. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie ersetze ich die LED-Lampe der Dunstabzugshaube?

Schalten Sie die Stromversorgung aus. Entfernen Sie die Abdeckung der Beleuchtung, trennen Sie die defekte Lampe und ersetzen Sie sie durch eine neue LED-Lampe des gleichen Typs (Referenz in der Anleitung). Setzen Sie die Abdeckung wieder auf und schalten Sie den Strom wieder ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb betrieben werden, indem ein Aktivkohlefilter (nicht im Lieferumfang enthalten) installiert wird. Die angesaugte Luft wird gefiltert und dann in den Raum zurückgeführt. Stellen Sie sicher, dass der Umluftkanal korrekt installiert ist.

Wie hoch ist die maximale Abluftleistung?

Die maximale Abluftleistung beträgt ca. 600 m³/h, was für eine mittelgroße Küche geeignet ist. Bei intensiver Nutzung verwenden Sie die höchste Geschwindigkeit.

Wie kann ich die Dunstabzugshaube fernbedienen?

Einige Modelle sind mit einer Fernbedienung oder WLAN-Konnektivität ausgestattet. Lesen Sie in der Anleitung nach, ob Ihr Modell kompatibel ist. Andernfalls verwenden Sie die Touch-Bedienelemente an der Haube.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Sicherung und Steckdose). Wenn die Beleuchtung funktioniert, aber der Motor nicht, könnte das Problem am Motor oder Steuermodul liegen. Wenden Sie sich an einen autorisierten Reparaturdienst.

Wie aktiviere ich die automatische Abschaltung?

Drücken Sie die Taste 'Timer' oder 'Minuterie', um eine Dauer auszuwählen (normalerweise 10, 20 oder 30 Minuten). Die Dunstabzugshaube schaltet sich nach der eingestellten Zeit automatisch aus.

Wo finde ich Ersatzteile für meine Bertazzoni Dunstabzugshaube?

Sie können Ersatzteile (Filter, Lampen, Fernbedienung) beim Bertazzoni-Kundendienst oder auf spezialisierten Websites für Haushaltsgeräte-Ersatzteile bestellen. Verwenden Sie die Modellnummer KIN86MOD1XB, um die richtigen Referenzen zu finden.

BEDIENUNGSANLEITUNG KIN86MOD1XB BERTAZZONI

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).
• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.

• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.

• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die Abzugshaube in den Raum gesogen werden.

- Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugs-haube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

• Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).
- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf

Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

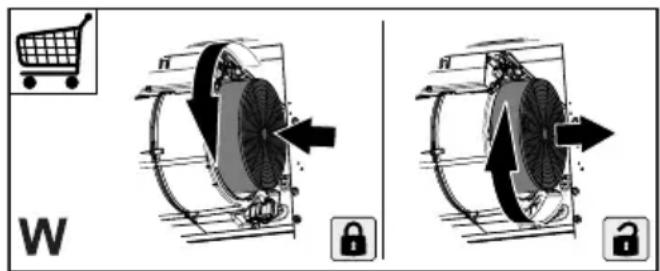

- Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Betriebsmonate oder bei intensivem Gebrauch (W) auch öfter ausgetauscht werden.

- Fettfilter sollten alle 2 Betriebsmonate oder bei starker Beanspruchung häufiger gereinigt werden und können in der Geschirrspülmaschine (Z) gereinigt werden.

• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen flüssigen Reinigungsmittel.
• Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

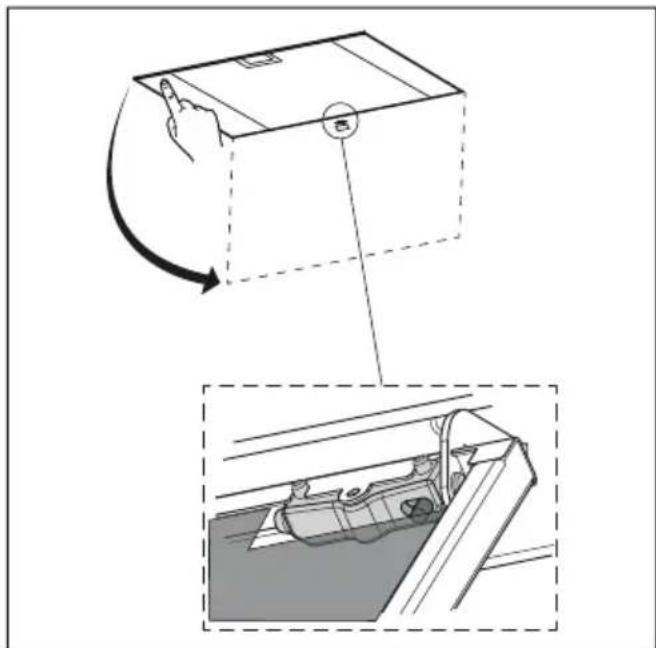

Reinigung des Komfort-Paneels

• Öffnen Sie das Komfort-Paneel, indem Sie es herausziehen.
• Lösen Sie das Paneel vom Haubenkörper, indem Sie den Hebel des Befestigungsstifts verschieben.
• Das Komfort-Paneel darf unter keinen Umständen in der Spülmaschine gereinigt werden.
• Reinigen Sie es von außen mit einem feuchten Tuch und einem neutralen Flüssigwaschmittel.

- Reinigen Sie auch die Innenseite mit einem feuchten Tuch und einem neutralen Reinigungsmittel; verwenden Sie keine nassen Tücher oder Schwämme oder Wasserstrahlen; verwenden Sie keine Scheuermittel.

- Sobald der Vorgang abgeschlossen ist, befestigen Sie die Platte wieder am Haubenkörper und schließen Sie sie.

- Reinigen Sie auch die Innenseite mit einem feuchten Tuch und einem neutralen Reinigungsmittel; verwenden Sie keine nassen Tücher oder Schwämme oder Wasserstrahlen; verwenden Sie keine Scheuermittel. - Sobald der Vorgang abgeschlossen ist, befestigen Sie die Platte wieder am Haubenkörper und schließen Sie sie.

4. STEUERBEFEHLE

						[S1]
Taste Tastendruck Funktion Led
L	Kurz Schaltet die Beleuchtung mit maximaler Intensität ein/aus. -
T1	Kurz Schaltet den Motor auf die erste Geschwindigkeitsstufe ein/aus. Dauerleuchten
T2	Kurz Schaltet den Motor auf die zweite Leistungsstufe. Dauerleuchten
	Lang mit allen Lasfen aus (Motor und Licht)	Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.				Led blinkt 2 Mal: Alarm aktiviert.Led blinkt 1 Mal: Alarm deaktiviert.
T3	Kurz Schaltet den Motor auf die dritte Leistungsstufe. Dauerleuchten
	Langer Druck bei ausgeschalteten Verbrauchern (Motor und Licht)	Man setzt den Sättigungsalarm der Filter zurück. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.				Led S1 blinkt 3 Mal.
T4	Kurz	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit abgelaufen ist, kehrt das System automatisch auf die vorher gewählte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei abgeschaltetem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.Sie wird durch Drücken derselben Taste oder durch Abschalten des Motors deaktiviert.				Dauerleuchten
	Lang Aktivieren/Deaktivieren der Fernbedienung. Diese Funktion wird aktiviert/deaktiviert, wenn die Taste losgelassen wird.					Led blinkt 2 Mal: Fernsteuerung aktiviert.Led blinkt 1 Mal: Fernsteuerung deaktiviert.
S1	-	Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewaschen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.				Dauerleuchten
	-	Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters. Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube generiert.				Blinkend

5. FERNBEDIENUNG (OPTIONAL)

901575

6. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").

• Die Lampen gehören zur Gefahrenklasse 1 nach IEC/EN62471 in 20cm Abstand und zur ausgenommenen Gefahrenklasse nach IEC/EN62471 in 30cm Abstand.
