KIN86MOD1XB - Campana extractora BERTAZZONI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Bertazzoni
Modelo	KIN86MOD1XB
Ancho	86 cm
Profundidad	Aproximadamente 50 cm
Altura	Aproximadamente 60 cm (variable según instalación)
Peso neto	Aproximadamente 16 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia máxima de extracción	Aproximadamente 600 m³/h
Número de motores	1
Tipos de controles	Pantalla táctil o botones electrónicos
Iluminación	LED integrado
Nivel sonoro máximo	Aproximadamente 65 dB(A)
Sistema de filtración	Filtro de grasa metálico y filtro de carbón (opcional)
Funcionamiento	Extracción o recirculación
Mantenimiento de filtros	Lavar el filtro de grasa en el lavavajillas cada mes; reemplazar el filtro de carbón cada 3-6 meses
Seguridad	Apagado automático disponible, protección contra sobrecalentamiento
Piezas de repuesto disponibles	Filtros, bombillas LED, mando a distancia (si aplicable)
Índice de reparabilidad	Puntuación alta (piezas estándar accesibles)
Garantía	2 años (según legislación)

Preguntas frecuentes - KIN86MOD1XB BERTAZZONI

¿Cómo instalar la campana extractora Bertazzoni KIN86MOD1XB?

La instalación debe ser realizada por un profesional cualificado. La campana debe fijarse firmemente a la pared o al techo, con un conducto de evacuación hacia el exterior si se usa el modo de extracción. Respete las distancias de seguridad respecto a la cocción (mín. 65 cm para una cocina eléctrica, 75 cm para una cocina de gas).

¿Cómo limpiar los filtros de la campana?

El filtro de grasa metálico se lava en el lavavajillas o a mano con agua caliente y jabón. Déjelo secar completamente antes de volver a colocarlo. El filtro de carbón (si se usa) no se lava y debe reemplazarse cada 3 a 6 meses según el uso.

¿Por qué mi campana hace ruido?

Un ruido excesivo puede deberse a un filtro de grasa sucio, una instalación inestable o un conducto de evacuación obstruido. Limpie los filtros y verifique que la campana esté bien fijada. Si el ruido persiste, contacte al servicio postventa.

¿Cómo reemplazar la bombilla LED de la campana?

Corte la alimentación eléctrica. Retire la cubierta de la iluminación, desconecte la bombilla defectuosa y reemplácela por una bombilla LED nueva del mismo tipo (referencia en el manual). Vuelva a colocar la cubierta y restaure la corriente.

¿Puedo usar la campana en modo recirculación?

Sí, la campana puede funcionar en modo recirculación instalando un filtro de carbón (no incluido). El aire aspirado se filtra y luego se devuelve a la habitación. Asegúrese de que el conducto de recirculación esté correctamente instalado.

¿Cuál es la potencia máxima de extracción?

La potencia máxima de extracción es de aproximadamente 600 m³/h, lo que es adecuado para una cocina de tamaño mediano. Para un uso intensivo, utilice la velocidad máxima.

¿Cómo controlar la campana a distancia?

Algunos modelos están equipados con un mando a distancia o conectividad Wi-Fi. Consulte el manual para saber si su modelo es compatible. De lo contrario, use los controles táctiles en la campana.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica (disyuntor y enchufe). Si la iluminación funciona pero el motor no, el problema puede estar en el motor o en el módulo de control. Contacte a un reparador autorizado.

¿Cómo activar el apagado automático?

Presione la tecla 'Timer' o 'Temporizador' para seleccionar una duración (generalmente 10, 20 o 30 minutos). La campana se apagará automáticamente al final del tiempo seleccionado.

¿Dónde encontrar piezas de repuesto para mi campana Bertazzoni?

Puede pedir piezas de repuesto (filtros, bombillas, mando a distancia) al servicio al cliente de Bertazzoni o en sitios especializados en piezas de repuesto para electrodomésticos. Utilice el número de modelo KIN86MOD1XB para encontrar las referencias correctas.

MANUAL DE USUARIO KIN86MOD1XB BERTAZZONI

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los hu-mos debe ser lo más corto posible.

• Se tienen que respetar todas las normativas sobre la descarga del aire.

• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).

• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

- El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.

- Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.

- Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

- No observe directamente con instrumentos ópticos (prismáticos, lupa...).

- No realice flambeados bajo la campaña: se podría producir un incendio.

• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.
• Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Pa-

ra obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campaña cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

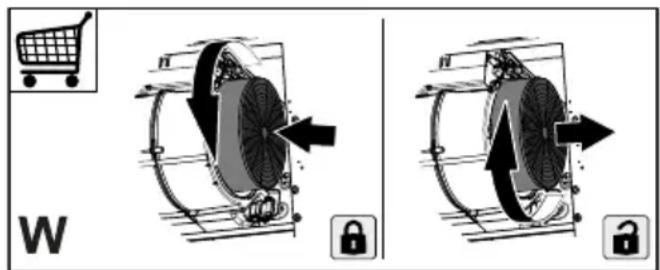

- El filtro de carbón activo no puede lavarse ni regenerarse y debe cambiar-se aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso intensivo y pueden lavarse en un lava-vajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o silicónicos.

Si el producto o alguna de sus partes es de acero inoxidable, usar productos específicos no abrasivos y seguir las líneas de satinado durante la limpieza.

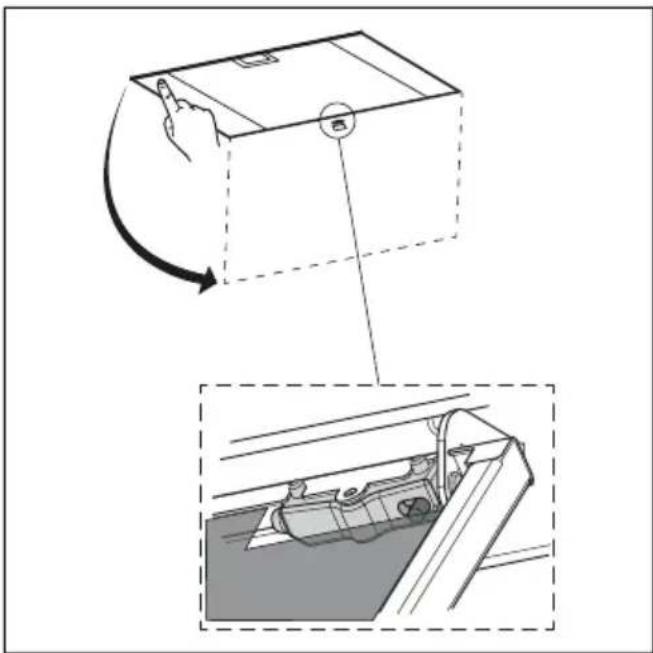

Limpieza Comfort Panel

• Abrir el Comfort Panel halándolo.
• Desenganchar el panel del cuerpo de la campana deslizando la palanca del pasador de fijación.
• El comfort panel no debe lavarse en lavavajillas.
• Limpiarlo por fuera con un paño húmedo y detergente líquido neutro.
• Limpiar también el interior con un paño húmedo y detergente neutro; no utilizar paños o esponjas húmedas ni chorros de agua; no utilizar sustancias abrasivas.

- Una vez terminada la operación, volver a enganchar el panel en el cuerpo de la campana y cerrarlo.

4. MANDOS

[S1]
Tecla Presión tecla Función Led
L	Breve Enciende/Apaga las luces a la máxima intensidad. -
T1	Breve Enciende/apaga el motor a la primera velocidad. Fijo
T2	Breve Enciende el motor a la segunda velocidad. Fijo
	Larga con todas las cargas apagadas (motor y luces)	Activa/Desactiva laalarma de los Filtros de Carbón Activo.Esta función se activa/desactiva al soltar la tecla.		Led parpadea 2 veces:alarma activada.Led parpadea 1 vez:alarma desactivada.
T3	Breve Enciende el motor a la tercera velocidad. Fijo
	Presión larga con todas las cargas apagadas (motor y luces)	Se ejecuta el reset de la alarma saturación Filtros.Esta función se activa/desactiva al soltar la tecla.		Led S1 parpadea 3 veces.
T4	Breve	Enciende el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa automáticamente a la velocidad seleccionada anteriormente. Cuando está activada con el motor apagado, una vez finalizado el intervalo de tiempo se activa el modo OFF.Se desactiva pulsando la misma tecla o apagando el motor.		Fijo
	Larga Activa/Desactiva el mando a distancia.Esta función se activa/desactiva al soltar la tecla.			El led parpadea 2 veces: mando a distancia activado.El led parpadea 1 vez: mando a distancia de-sactivado.
S1	-	Señala la alarma de saturación Filtros de grasa Metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.		Fijo
	-	Señala la alarma de saturación del filtro antiolores de carbón activo. La alarma se activa después de 200 horas de trabajo efectivo de la campana.		Intermitente

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").

- Las lámparas pertenecen al grupo de riesgo 1 conforme a IEC/EN62471, a 20 cm de distancia; y al grupo exento de riesgo conforme a IEC/EN62471, a 30 cm de distancia.
