Typ produktu	Szlifierka kątowa
Marka	Flex
Model	LB 17-11 125
Maks. średnica narzędzia szlifierskiego	125 mm
Grubość narzędzia szlifierskiego	1 do 6 mm
Otwór montażowy	22,23 mm
Gwint wrzeciona	M14
Prędkość obrotowa bez obciążenia	11 500 obr/min
Pobór mocy	1700 W
Moc wyjściowa	1050 W
Poziom ciśnienia akustycznego (LpA)	85 dB(A)
Poziom mocy akustycznej (LWA)	96 dB(A)
Wartość emisji drgań (szlifowanie)	4,9 m/s²
Klasa ochronności	II (podwójna izolacja)
System hamowania	Hamulec końcowy
Ochrona przed przeciążeniem	Tak (automatyczne zmniejszenie prędkości)
Ponowne uruchomienie po zaniku napięcia	Nie (zabezpieczenie przed ponownym uruchomieniem)
Regulacja prędkości	Nie (stała prędkość)
Długość przewodu zasilającego	4,0 m
Osłona ochronna	Regulacja bez narzędzi w 12 pozycjach (360°)
Uchwyt dodatkowy	Montowany po lewej lub prawej stronie
Akcesoria w zestawie	Klucz do nakrętki, osłona ochronna, dodatkowy uchwyt
Przeznaczenie	Szlifowanie i cięcie metalu i kamienia (profesjonalne)

Często zadawane pytania - LB 17-11 125 Flex

Jak wymienić tarczę szlifierską?

Najpierw odłącz urządzenie. Naciśnij i przytrzymaj blokadę wrzeciona (5). Za pomocą klucza do nakrętki (12) odkręć nakrętkę zaciskową w lewo, aby ją zdjąć. Załóż nową tarczę, a następnie wkręć nakrętkę z kołnierzem skierowanym do góry. Dokręć mocno kluczem, blokując wrzeciono. Wykonaj próbny rozruch przez około 30 sekund, aby sprawdzić wyważenie.

Jak wyregulować osłonę ochronną?

Odłącz urządzenie i załóż rękawice ochronne. Obróć osłonę ochronną w kierunku przeciwnym do strzałki wskazującej kierunek obrotów na przekładni, aż do żądanej pozycji. Osłona zatrzaskuje się w 12 różnych pozycjach na 360°, bez użycia narzędzi.

Co zrobić w przypadku zablokowania narzędzia?

W przypadku zablokowania natychmiast wyłącz urządzenie i trzymaj je spokojnie, aż tarcza całkowicie się zatrzyma. Nie próbuj usuwać wirującej tarczy. Zidentyfikuj przyczynę zakleszczenia (np. materiał, kąt) i usuń ją przed ponownym uruchomieniem.

Jak czyścić urządzenie?

Odłącz wtyczkę. Regularnie czyść obudowę i otwory wentylacyjne suchym sprężonym powietrzem. Podczas intensywnej pracy na metalach używaj gniazdka z wyłącznikiem różnicowoprądowym (30 mA), ponieważ może gromadzić się przewodzący pył.

Kiedy wymienić szczotki węglowe?

Szczotki węglowe ulegają zużyciu i po przekroczeniu pewnego limitu uniemożliwiają uruchomienie silnika. Gdy urządzenie wyłącza się automatycznie, wymień je tylko na oryginalne części Flex. Obserwuj iskry przez tylne otwory wlotowe powietrza; duża ilość iskier wskazuje na konieczność natychmiastowej wymiany.

Czy mogę używać akcesoriów innych niż Flex?

Używaj tylko akcesoriów specjalnie zaprojektowanych i zalecanych przez producenta. Nieodpowiednie akcesoria mogą pęknąć, spowodować niewyważenie lub odbicie. Średnica, grubość i otwór muszą odpowiadać specyfikacjom (125 mm, otwór 22,23 mm, maks. prędkość 11 500 obr/min).

Jakie są ważne zalecenia bezpieczeństwa?

Przeczytaj instrukcję i ogólne zasady bezpieczeństwa. Zawsze noś okulary ochronne, maskę przeciwpyłową i nauszniki (jeśli >85 dB). Używaj osłony ochronnej, uchwytu dodatkowego i trzymaj urządzenie za izolowane uchwyty. Odłącz przed jakąkolwiek regulacją lub wymianą narzędzia.

Jak uniknąć odbicia?

Trzymaj urządzenie mocno obiema rękami i ustaw się tak, aby wytrzymać ewentualne odbicie. Używaj uchwytu dodatkowego. Unikaj zaciskania tarczy w narożnikach lub ostrych krawędziach. Nigdy nie używaj brzeszczotów pił ani łańcuchów tnących. Podczas cięcia przesuwaj tarczę w kierunku przeciwnym do naturalnego ruchu.

Jaki rodzaj tarczy stosować do cięcia?

Używaj odpowiedniej tarczy tnącej i specjalnej osłony ochronnej do cięcia (nr katalogowy w katalogu akcesoriów). Nigdy nie używaj tarczy tnącej do szlifowania powierzchni. Przestrzegaj wymiarów: średnica 125 mm, grubość 1-6 mm, otwór 22,23 mm, maks. prędkość 11 500 obr/min.

Jak wyłączyć urządzenie w trybie pracy ciągłej?

W trybie pracy ciągłej przesuń przełącznik wahliwy (7) do przodu, a następnie naciśnij jego przednią część, aby go zablokować. Aby wyłączyć, naciśnij tylną część przełącznika. W przypadku zaniku napięcia urządzenie nie uruchamia się automatycznie.

INSTRUKCJA OBSŁUGI LB 17-11 125 Flex

Zastosowane symbole ..... 148

Symbole na urządzeniu ..... 148

Dla własnego bezpieczeństwa ..... 148

Poziom hałasu i drgań ..... 152

Dane techniczne 153

Opis urządzenia 154

Instrukcja obsługi 155

Przegląd, konserwacja i pielęgnacja .. 158

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia ... 158

Deklaracja zgodność € ..... 159

Wyłączenie z odpowiedzialności ..... 159

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Klasa ochrony II (całkowita izolacja)

Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 158)

Zapobiega odbijaniu maszyny w przypadku zablokowania narzędzia. (W przypadku szlifierek kątowych ze zmienną prędkością obrotową tylko od stopnia prędkości obrotowej 4 do 6)

Zabezpieczenie przeciwprzeciążeniowe: wyłącza maszynę wskutek wystąpienia przeciążenia.

Prądnica tachometryczna zapobiega spadkowi obrotów pod obciążeniem.

Wyższe bezpieczeństwo pracy i lepsza obsługa urządzenia dzięki łagodnemu zwiększaniu prędkości obrotowej.

Zapobiega niezamierzonemu uruchomieniu maszyny po zaniku napięcia.

Prędkość można regulować zmiennie w 6 stopniach.

Układ hamowania skraca czas zatrzymania narzędzia.

Mikroprocesorowy układ elektroniczny

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed pierwszym użyciem szlifierki kątowej należy przeczytać i postępować według:

– niniejszej instrukcji obsługi,

„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315915),

- zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejsza szlifierka skonstruowana jest zgodnie z aktualnym poziomem techniki i uznanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych.

Szlifierkę kątową stosować tylko i wyłącznie:

– zgodnie z przeznaczeniem,
- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wywierające wpływ na bezpieczeństwo należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Niniejsza szlifierka kątowa przeznaczona jest

– do profesjonalnego zastosowania wprzemyśle i rzemiośle,
– do szlifowania i przecinania metalu i kamienia na sucho; do przecinania należy zastosować specjalną osłonę ochronną przeznaczoną do przecinania,
– do zastosowania z narzędziami szlifierskimi i wyposażeniem, które wymienione są w tej instrukcji obsługi lub zalecane przez producenta do takiego zastosowania.

Niedozwolone jest stosowanie np. tarcz łańcuchowych i brzeszczotów piły.

Wskazówki bezpieczeństwa pracy z szlifierkami kątowymi

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia.

Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.

Wskazówki bezpieczeństwa dotyczące szlifowania i przecinania ściernicą

• Niniejsze narzędzie elektryczne przeznaczone jest do zastosowania jako szlifierka i przecinarka.
  Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia.
  Nieprzestrzeganie następujących wska- zówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.

■ Niniejsze narzędzie elektryczne nie nadaje się do szlifowania papierem ściernym, do pracy ze szczotkami drucianymi ani do polerowania.
Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.
- Nie wolno stosować żadnego wyposażenia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycznego. Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.
■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu. Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.
■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia.
Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
- Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem.
- Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie

uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozo-stawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.

Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłania-jącą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów. Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu
■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.
■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym.

■ Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi. W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia się z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie lub urządzenia.
- Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urządzeniem.
■ Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzę-dzie może się wkręcić w ciało użytkownika.
- Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
- Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi. Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.

Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa

Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp.

Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzu-

cenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia. Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia.

Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać.

Uderzenie zwrotne jest następstwem nie- prawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpie- czające, które opisane są poniżej.

■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego.

Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwie największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia. Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.

- Nigdy nie zbliżać dłoni do obracających się narzędzi. Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.

Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego. Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.

■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu.

Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty

kontroli nad urządzeniem lub uderzenia zwrotnego.

■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego. Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem.

Szczególne wskazówki bezpieczeństwa przy szlifowaniu i przecinaniu

■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic.

Ściernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.

■ Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta.

- Osłona musi być dobrze przymocowana do elektronarzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży.

■ Ściernice wolno stosować tylko do zadań, dla których są zalecane. Na przykład: nie wolno nigdy szlifować powierzchnią boczną tarczy tnącej. Tarcze tnące przeznaczone są do zdejmowania materiału krawędzią tarczy. Działanie bocznej siły na ściernicę może spowodować jej złamanie.

■ Stosować tylko nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim do wybranej tarczy ściernej. Odpowiednie kołnierze podpierają tarczę tnącą i dzięki temu zmniejszają niebezpieczeństwo uszkodzenia i złamania tarczy. Kołnierze do tarcz

tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich.

- Nie wolno stosować zużytych tarcz szlifierskich z większych narzędzi elektrycznych. Tarcze szlifierskie do większych narzędzi elektrycznych nie nadają się dla większej liczby obrotów, jaką mają mniejsze narzędzia elektryczne, i dlatego mogą ulec złamaniu.

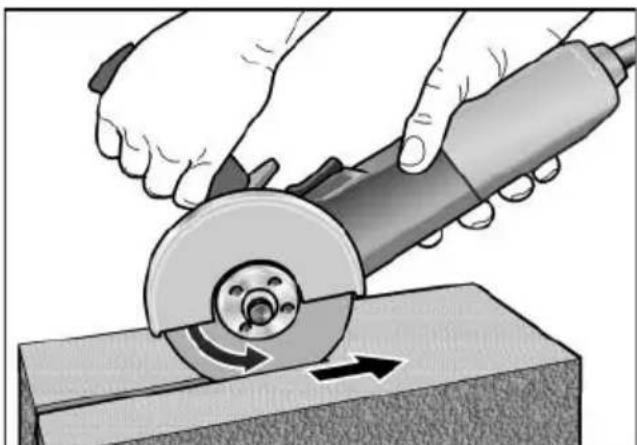

Dodatkowe szczególne wskazówki bezpieczeństwa przy przecinaniu

■ Zapobiegać blokadzie tarczy tnącej w materiale oraz unikać zbyt mocnego nacisku. Nie wykonywać żadnych nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej napreżenie i możliwość zakantowania lub zablokowania się, a tym samym możliwość uderzenia zwrotnego lub złamania narzędzia.
■ Proszę unikać obszaru przed i za obra- cającą się tarczę tnącą. Jeżeli prowadzimy tarczę tnącą w materiale przecinanym w kierunku od siebie, wtedy, w przypadku uderzenia zwrotnego, urządzenie elektryczne wraz z obracającą się tarczą tnącą może zostać odrzucone prosto w kierunku użytkownika.
■ W przypadku zaczepienia lub zablokowania tarczy tnącej albo w celu przerwania pracy, należy wyłączyć urządzenie i przytrzymać, aż do całkowitego zatrzymania się tarczy. Nie wolno nigdy próbować wyjmowania jeszcze obracającej się tarczy z przecinanego materiału, ponieważ może to spowodować uderzenie zwrotne. Proszę zbadać i usunąć przyczynę zablokowania tarczy.
- Nie wolno włączać urządzenia elektrycznego, jeżeli znajduje się jeszcze w obrabianym materiale. Odczekać, aż tarcza tnąca uzyska pełną liczbę obrotów, a do piero potem ostrożnie kontynuować cięcie. W przeciwnym przypadku tarcza może się zaczepić, wyskoczyć z obrabianego materiału i spowodować uderzenie zwrotne.

■ Płyty i duże kawałki materiału przeznaczone do obróbki należy podeprzeć, aby zmniejszyć ryzyko uderzenia zwrotnego z powodu zaczepienia tarczy tnącej. Duże obrabiane przedmioty mogą się wygiąć pod wpływem ciężaru własnego. Materiał przeznaczony do obróbki musi być podparty po obydwóch stronach tarczy i to zarówno w pobliżu linii tnącej jak i na krawędzi materiału.
■ Proszę zachować szczególną ostrożność przy wycinaniu „kieszeni“ w ścianach lub w niewidocznych obszarach. Tarcza tnąca zanurzająca się przy cięciu w ścianie może natrafić na przewody elektryczne, gazowe, wodne lub inne objekty i spowodować uderzenie zwrotne.

Kolejne wskazówki bezpieczeństwa

■ Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
■ Przycisk blokady wrzeciona naciskać tylko wtedy, gdy szlifierka jest wyłączona i narzędzie szlifierskie całkowicie zatrzymane.

Poziom hałasu i drgań

WSKAZÓWKA

Wartości poziomu hałasu na stanowisku pracy i wartości drgań całkowitych podane są w tabeli „Dane techniczne“.

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.

OSTROŻNIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być używa do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego

zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywis- tego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie

pracy.

Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Dane techniczne

		LB 17-11 125 LBE	17-11 125
Typ urządzenia Szlifierka kątowa
Maks. ∅ narzedia szlifierskiego mm	125 125
Grubość narzędzia szlifierskiego mm	1–6
Otwór uchwytowy mm 22,23
Gwint wrzeciona M14
Prędkość obrotowa obr./min 11500 2800-11500
Moc pobierana	W	1700	1700
Moc użyteczna	W	1050	1050
Waga zgodnie z procedurą „EPTA 01/2003“ (bez przewodu)	kg	-
Klasa ochrony		II/☐
Poziomu hałasu na stanowisku pracy zgodnie z normą EN 60745 (patrz „Poziom hałasu i drgań“):
poziom ciśnienia akustycznego LpA	dB(A)	85	85
Poziom hałasu podczas pracy LWA	dB(A)	96	96
Dokładność K	db	3,0
Drgania całkowite zgodnie z normą EN 60745 (patrz „Poziom hałasu i drgań“):
Wartość emisji ah przy szlifowaniu powierzchni	m/s2	4,9
Wartość emisji ah przy przecinaniu	m/s2	-
Dokładność K	m/s2	1,5

Opis urządzenia

W tej isntrukcji opisane są różne narzędzia elektryczne. Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

2 Kołnierz gwintowany

a Nakrętka mocująca

b Kołnierz mocujący

3 Osłona tarczy

Nastawialna bez narzędzi z 12 skokami na 360°.

a) 125 mm

4 U c h w y t

Uchwyt ręczny z możliwością montażu z lewej i z prawej strony.

5 Blokada wrzeciona

Do unieruchomienia wrzeciona przy zmianie narzędzia.

6 Głowica przekładni

Z otworami wylotu powietrza i strzałką kierunku obrotów.

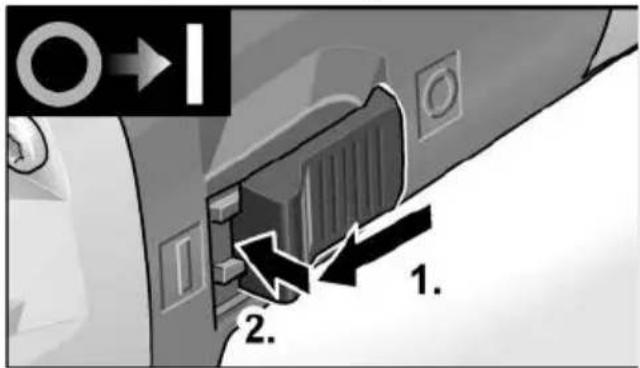

7 Przełącznik suwakowy

Do włączania i wyłączania.

Z blokadą do pracy ciągłej.

8 Uchwyt tylny

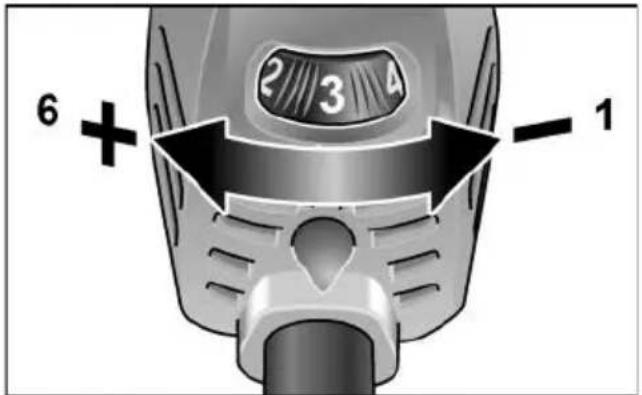

9 Kółko nastawcze liczby obrotów (LB 17-11 125)

10 Elektryczny przewód zasilający (4,0 m) z wtyczką

11 Tabliczka znamionowa (nie jest przedstawiony)

12 Klucz czołowy

Instrukcja obsługi

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.

Przed uruchomieniem

Proszę rozpakować szlifierkę i sprawdzić czy nie brakuje części lub nie ma uszkodzeń transportowych.

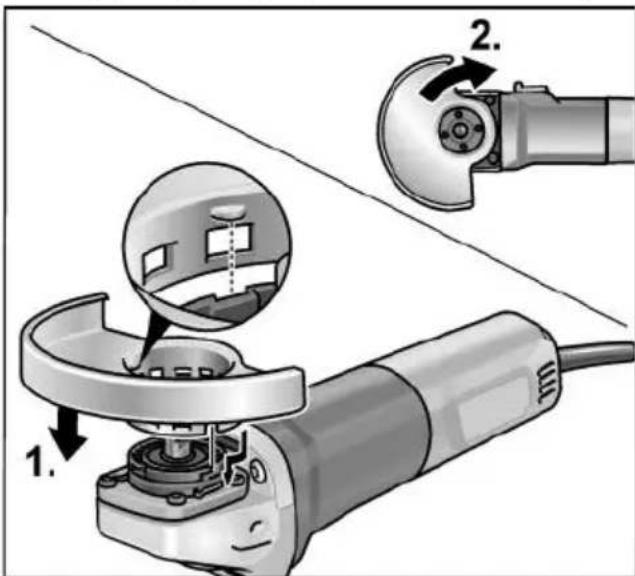

Montaż osłony tarczy

OSTRZEŻENIE!

Przy obróbce zgrubnej i przecinaniu nie wolno nigdy pracować bez osłony tarczy. Do przecinania należy zastosować specjalną osłonę ochronną przeznaczoną do przecinania.

■ Wyjąć wtyczkę z gniazdka sieciowego.

■ Nałożyć osłonę ochronną (1.). Noski znajdujące się na osłonie ochronnej muszą przy tym siedzieć w wycięciach kołnierza.
- Ostone ochronną przekręcić w kierunku zgodnym z ruchem wskazówek zegara 2.). Obrót możliwy jest tylko w jednym kierunku!
■ Demontaż przeprowadzić w odwrotnej kolejności.

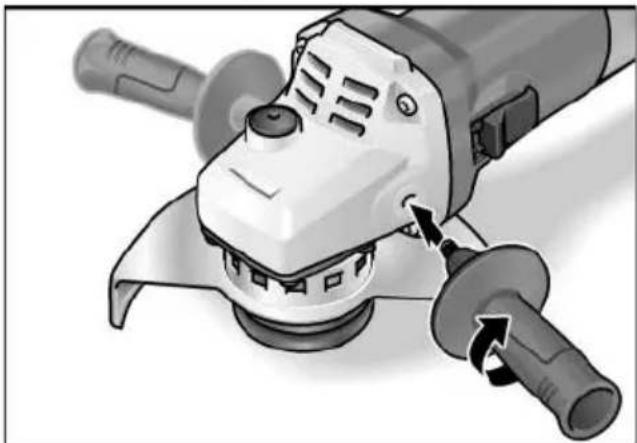

Montaż uchwytu

Eksploatacja narzędzia elektrycznego bez uchwytu jest niedopuszczalna.

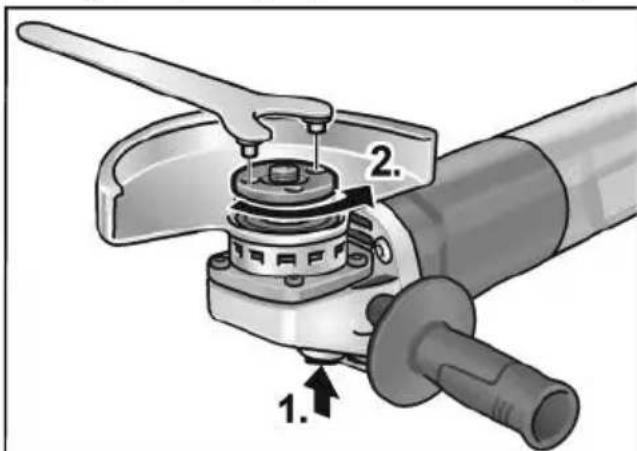

Mocowanie/wymiana narzędzia Montaż tarczy szlifierskiej

■ Wyjąć wtyczkę z gniazdka sieciowego.

■ Nacisnąć blokadę wrzeciona i przytrzymać wciśniętą (1.).
■ Odkręcić nakrętkę mocującą z wrzeciona kluczem czołowym poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć (2.).

■ Nałożyć tarczę szlifierską, zwracając uwagę na prawidłowe ułożenie.
■ Przykręcić nakrętkę mocującą na wrzeciono kołnierzem do góry.
■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta.
■ Dokręcić nakrętkę mocującą kluczem czołowym.
■ Przeprowadzić bieg próbny, aby sprawdzić centryczność zamocowania narzędzia roboczego.

Bieg próbny

■ Włożyć wtyczkę do gniazdka sieciowego.
■ Szlifierkę kątową włączyć przełącznikiem suwakowym bez blokady (praca chwilowa) i pozostwić włączoną około 30 sekund. Sprawdzić, czy urządzenie jest wyważone i nie występują drgania.
■ Wyłączyć szlifierkę.

Włączanie i wyłączanie

Praca chwilowa bez blokady

■ Przesunąć przełącznik suwakowy do przodu i przytrzymać.
■ W celu wyłączenia zwolnić przełącznik suwakowy.

Praca ciągła z blokadą

■ Przesunąć przełącznik suwakowy do przodu (1.) i zablokować poprzez naciśnięcie na przednią część suwaka (2.).

■ W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część przełącznika suwakowego.

WSKAZÓWKA

W przypadku Przerwy w dopływie prądu Urządzenie zatrzyma się i po przerwie nie włączy się ponownie.

Układ hamulca bezpieczeństwa

WSKAZÓWKA

Szlifierka kątowa jest wyposażona w hamulec ruchu bezwładnego. Po wyłączeniu szlifierka zostaje zatrzymana w ciągu kilku sekund. Jeśli podczas pracy nastąpi przerwanie zasilania lub odłączenie wtyczki sieciowej, szlifierka obraca się dalej bez hamowania.

Nastawianie liczby obrotów (LBE 17-11 125)

■ W celu nastawienia roboczej liczby obrotów przkręcić kółko nastawcze na żądaną wartość.

OSTROŻNIE!

Niebezpieczeństwo zranienia na skutek zniszczenia narzędzia. Do każdego zadania należy dobrać odpowiednie narzędzie.

WSKAZÓWKA

Jeżeli w trybie pracy ciągłej nastąpi prze- ciążenie lub przegrzanie urządzenia, pręd- kość obrotowa zostanie automatycznie zredukowana, aż urządzenie wystarczająco się ochłodzi.

Przestawienie osłony tarczy

Celem dopasowania do warunków wykonywanego zadania osłonę ochronną można przestawiać bez użycia narzędzi w 12 skokach na 360°.

OSTROŻNIE!

Niebezpieczeństwo zranienia!

Używać rękawic ochronnych.

■ Wyjąć wtyczkę z gniazdka sieciowego.

- Ostone ochronną przekręcić w kierunku przeciwnym do strzałki wskazującej kierunek obrotu na głowicy przekładni, aż do odpowiedniej pozycji.

Wskazówki dotyczące pracy

WSKAZÓWKA

Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwilę.

Szlifowanie zgrubne

OSTRZEŻENIE!

Do szlifowania zgrubnego nie wolno nigdy stosować tarcz do cięcia.

- Kąt przystawienia w zakresie 20–40° gwarantuje skuteczność zdejmowania materiału.

– Szlifierkę kątową prowadzić po obrabianej powierzchni lekkim, równomiernym naciskiem.

Dzięki temu obrabiany materiał nie będzie się nagrzewał i nie powstaną żadne przebarwienia; poza tym nie tworzą się wyżłobienia.

Przecinanie

OSTRZEŻENIE!

Do przecinania należy zastosować specjalną osłonę ochronną przeznaczoną do przecinania.

Patrz katalog wyposażenia wydany przez producenta urządzenia.

– Szlifierka kątowa musi zawsze pracować przeciwbieżnie.

W przeciwnym przypadku zagraża niebezpieczeństwo, niekontrolowanego wyskoczenia tarczy z nacięcia.

– Proszę nie naciskać, nie zakantować ani nie wykonywać ruchów oscylacyjnych.
– Prędkość posuwu dopasować do obrabianego materiału: im twardszy materiał, tym wolniej.

Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.

Czyszczenie

OSTRZEŻENIE!

W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Wpływa to ujemnie na izolację ochronną urządzenia!

Proszę podłącać urządzenie poprzez przełącznik ochronny (bezpiecznik prądu wyłączającego maksymalnie 30 mA).

■ Urządzenie i otwory wentylacyjne należy regularnie czyścić.
Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.
■ Wnętrze obudowy i silnik należy regularnie przedmuchować suchym, sprężonym powietrzem.

Szczotki węglowe

Szlifierka kątowa wyposażona jest w szczotki węglowe.

Po osiągnięciu granicy zużycia szczotek węglowych, szlifierka kątowa wyłącza się automatycznie.

WSKAZÓWKA

Do wymiany zastosować tylko oryginalne części zamienne producenta urządzenia. Zastosowanie części zamiennych obcego pochodzenia powoduje wygaśnięcie zobowiązania gwarancyjnego producenta.

Poprzez tylne otwory wentylacyjne może być widoczny płomień powstający na

szczotkach węglowych podczas pracy urządzenia. W przypadku wystąpienia silnego płomienia należy natychmiast wyłączyć szlifierkę.

Proszę oddać szlifierkę do przeglądu w punkcie serwisowym autoryzowanym przez producenta.

Przekładnia

WSKAZÓWKA

Śrub znajdujących się na głowie przekładni urządzenia nie wolno odkręcać w okresie gwarancji.

W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do rosz-czeń z tytułu gwarancji udzielonej przez producenta.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Inne części wyposażenia, a szczególnie narzędzia szlifierskie podane są w katalogu wydanym przez producenta.

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Tylko dla krajów UE

Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu!

Deklaracja zgodność C €

Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi:

EN 60745 zgodnie z wymaganiami

rozporządzenia 2014/30/UE,

Odpowiedzialny za dokumentację techniczną:

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom

Mikroprocesorová elektronika

Pro Vaši bezpečnost

VAROVÁNÍ!

Mikroprocesorová elektronika

Mikroprocesorska elektronika

Za vašu sigurnost

POZOR!

Prije upotrebe i početka rada s električnim alatom pročitajte:

Elektroninis mikroprocesorius

Jūsų saugumui

ISPÉJIMAS!

Mikroprocesora elektronika

Jūsu drošībai

BRĪDINĀJUMS!
