Produkta veids	Leņķa slīpmašīna
Zīmols	Flex
Modelis	LB 17-11 125
Maks. slīpēšanas instrumenta diametrs	125 mm
Slīpēšanas instrumenta biezums	1 līdz 6 mm
Pamatnes urbums	22,23 mm
Vārpstas vītne	M14
Tukšgaitas ātrums	11 500 apgr./min
Patērētā jauda	1700 W
Izejas jauda	1050 W
Skaņas spiediena līmenis (LpA)	85 dB(A)
Skaņas jaudas līmenis (LWA)	96 dB(A)
Vibrācijas emisijas vērtība (slīpēšana)	4,9 m/s²
Aizsardzības klase	II (dubultā izolācija)
Bremžu sistēma	Beigu gājiena bremze
Aizsardzība pret pārslodzi	Jā (automātiska ātruma samazināšana)
Atkārtota iedarbināšana pēc strāvas pārtraukuma	Nē (pretiestartēšanas drošība)
Ātruma regulēšana	Nē (fiksēts ātrums)
Barošanas kabeļa garums	4,0 m
Aizsargpārsegs	Regulējams bez instrumenta 12 pozīcijās (360°)
Papildu rokturis	Uzstādāms pa kreisi vai pa labi
Iekļautie piederumi	Tapu atslēga, aizsargpārsegs, papildu rokturis
Paredzētais lietojums	Metāla un akmens slīpēšana un griešana (profesionāla)

Bieži uzdotie jautājumi - LB 17-11 125 Flex

Kā nomainīt slīpēšanas disku?

Vispirms atvienojiet ierīci. Nospiediet vārpstas bloķēšanas ierīci (5) un turiet to nospiestu. Izmantojot tapu atslēgu (12), pagrieziet spīlēšanas uzgriezni pretēji pulksteņa rādītāja virzienam, lai to noņemtu. Novietojiet jauno disku, pēc tam atskrūvējiet uzgriezni ar uzmavu uz augšu. Cieši pievelciet ar atslēgu, vienlaikus bloķējot vārpstu. Veiciet aptuveni 30 sekunžu izmēģinājuma darbību, lai pārbaudītu centrēšanu.

Kā noregulēt aizsargpārsegu?

Atvienojiet ierīci un valkājiet aizsargcimdus. Pagrieziet aizsargpārsegu pretēji rotācijas virziena norādes bultiņai uz pārnesumkārbas līdz vēlamajai pozīcijai. Pārsegs nofiksējas 12 dažādās pozīcijās, kas izvietotas 360° leņķī, bez instrumentiem.

Ko darīt instrumenta iestrēgšanas gadījumā?

Iestrēgšanas gadījumā nekavējoties izslēdziet ierīci un mierīgi turiet to, līdz disks pilnībā apstājas. Nemēģiniet noņemt disku, kamēr tas vēl griežas. Noskaidrojiet iestrēgšanas cēloni (piem., materiāls, leņķis) un novērsiet to pirms atkārtotas iedarbināšanas.

Kā tīrīt ierīci?

Atvienojiet kontaktdakšu. Regulāri tīriet korpusu un ventilācijas atveres ar sausu saspiestu gaisu. Veicot intensīvus darbus ar metāliem, izmantojiet kontaktligzdu ar diferenciālo slēdzi (30 mA), jo var uzkrāties vadoši putekļi.

Kad nomainīt ogļu sukas?

Ogļu sukas nolietojas un, pārsniedzot noteiktu robežu, neļauj motoram iedarbināties. Kad ierīce automātiski izslēdzas, nomainiet tās tikai ar Flex oriģinālajām detaļām. Novērojiet dzirksteles caur aizmugurējām gaisa ieplūdes atverēm; liela dzirksteļu blīvums norāda uz tūlītējas nomaiņas nepieciešamību.

Vai es varu izmantot ne-Flex piederumus?

Izmantojiet tikai tādus piederumus, kas ir īpaši izstrādāti un ieteikti ražotājam. Nepiemēroti piederumi var saplīst, radīt nelīdzsvarotību vai atsitienu. Diametrs, biezums un urbums jāatbilst specifikācijām (125 mm, urbums 22,23 mm, maks. ātrums 11 500 apgr./min).

Kādi ir svarīgi drošības norādījumi?

Izlasi instrukciju un vispārīgos drošības norādījumus. Vienmēr valkā aizsargbrilles, putekļu masku un trokšņu slāpējošas austiņas (ja >85 dB). Izmanto aizsargpārsegu, papildu rokturi un turi ierīci aiz izolētajiem rokturiem. Atvieno pirms jebkādas regulēšanas vai instrumenta maiņas.

Kā izvairīties no atsitiena (kickback)?

Turiet ierīci stingri ar abām rokām un nostājieties tā, lai izturētu iespējamo atsitienu. Izmantojiet papildu rokturi. Izvairieties no diska iesprūšanas stūros vai asās malās. Nekad neizmantojiet zāģa asmeņus vai griezējķēdes. Griešanas laikā pārvietojiet disku pretēji dabiskajam kustības virzienam.

Kādu disku izmantot griešanai?

Izmantojiet piemērotu griešanas disku un īpašu aizsargpārsegu griešanai (sk. piederumu katalogu). Nekad neizmantojiet griešanas disku virsmas slīpēšanai. Ievērojiet izmērus: diametrs 125 mm, biezums 1-6 mm, urbums 22,23 mm, maks. ātrums 11 500 apgr./min.

Kā izslēgt ierīci pastāvīgās darbības režīmā?

Pastāvīgai darbībai pabīdiet slēdzi (7) uz priekšu, pēc tam nospiediet tā priekšējo daļu, lai to ieslēgtu. Lai izslēgtu, nospiediet slēdža aizmugurējo daļu. Strāvas pārtraukuma gadījumā ierīce automātiski neatsāk darboties.

LIETOŠANAS INSTRUKCIJA LB 17-11 125 Flex

Trokšni un vibrācija ..... 276

Tehniskā informācija ..... 277

Iss apskats 278

Lietošanas noteikumi 279

Tehniskā apkope un kopšana ..... 281

Norādījumi par likvidēšanu ..... 282

C€-Atbilstība 282

Atbildības izslēgšana ..... 282

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Lietojiet acu aizsargu!

Aizsargklas II (pilna izolācija)

Norādījums par vecās iekārtas likvidēšanu (sk. 282. lpp.)!

Novērš ierīces atsitienu instrumenta blokēšanas gadījumā. (Maināma apgriezienu skaita lenka slīpmašīnu gadījumā tikai no 4. līdz 6. apgriezienu skaita pakāpei)

Pārslodzes ierobežotājs: pārslodzes gadījumā izslēdz mašīnu.

Taho generators neļauj samazināties apgriezienu skaitam slodzes apstāklos.

Palielināta darba drošība un uzlabota rīkošanās, pateicoties laidenai apgriezienu ieslēgšanas funkcijai.

Neļauj nejauši iedarbināt ierīci pēc sprieguma krituma.

Var iestatīt 6 dažādas ātruma pakāpes.

Bremzēšanas sistēma samazina instrumenta izskrējiena ilgumu.

Pirms leŋkslipmašinas izmantošanas izlasiet un rīkojieties saskaṇā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī lenkslīpmašina ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Lenkslipmašinu drīkst izmantot tikai

- paredzētajiem darbiem,

- drošības tehnikas noteikumiem atbilstošā stāvokli.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī leŋkslīpmašina paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– metāla un akmens slīpēšanai un griešanai ar sauso slīpēšanu; griešanai jāizmanto speciāls griešanas aizsargapvalks,
– pielietošanai ar slīpēšanas instrumentiem un aprīkojumu, kurš norādīts šajā Lietošanas pamācībā, vai kuru ieteicis ražotājs.

Netiek pieļauti, piem., kēdes frēzes diski, zāgripas.

Drošības noteikumi leņka slīpmašīnām

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

Kopējie drošības noteikumi slīpēšanai un griešanai

- Šis elektroinstruments jāizmanto kā slīp-mašina un metālgriešanas mašina. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektro-trauma, uguns un/vai smagi ievainojumi.

- Šis elektroinstruments nav piemērots slīpēšanai ar smilšpapīra loksnī, darbam ar stieplu suku un pulēšanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakaļ.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

- Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašīnas darb-vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslāṇojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā-jumus vai izmantojiet nebojātu izman-tojamo instrumentu. Ja ir notikusi izman-tojamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus

vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detalās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno-liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izman-tojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā. Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektro-instrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
- Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektro-instrumentu virzienā, kas ir pretējs slīpripas kustībai bloķēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stū-riem, asām malām utt. Novērsiet izman-tojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.
Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi slīpēšanai un griešanai ar slīpripu

■ Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.
Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.

- Izliektie slīpdiski jāiestiprina tā, lai to slīpvirsma neizvirzītos pāri azsargpār-sega malai. Nepareizi iestiprināts slīp-disks, kas izvirzās pāri aizsargpārsega malai, nevar tikt pietiekošā veidā nosegts.

■ Drošības apsvērumu dēl aizsargpārsegam jābūt stingri nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas darbinstrumentu, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu.

- Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla daļai atklāti jānorāda uz apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.

■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām.
Piemēram: Nekad neslīpējiet ar griezēj-diska malas virsmu. Griezējdiski paredzēti materiāla noņemšanai ar ripas sānmalu.
Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.
■ Vienmēr izmantojiet savai paredzētajai slīpripai pareiza lieluma un formas nebojātus savilcējatlokus.
Piemēroti atloki balsta slīpripu un ar to samazina slīpripas lūzuma bīstamību. Griezējdisku atloki var atšķirties no citām slīpripām paredzētiem atlokiem.
■ Neizmantojiet lielāku elektroinstrumentu nolietotas slīpripas. Lielāku elektro-instrumentu slīpripas nav konstruētas mazu elektroinstru-mentu augstajam apgriezienu skaitam un var lūzt.

Citi īpaši drošības tehnikas noteikumi griešanai ar slīpripu

• Izvairieties no griezējdiska blokēšanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus.
  Griezējdiska pārslodze palielina slodzi un noslieci uz saškiebšanos vai blokēšanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.

- Izvairieties no zonas rotējošā griezēj-diska priekšpusē un aizmugurē.

Ja griezējdisks sagatavē tiek virzīts no Jūsu puses, tad atsitiena gadījumā elektroinstruments kopā ar rotējošo disku var tikt atmests tieši uz Jums.

■ Ja griezējdisks iestrēgst vai darbs tiek pārtrauts, tad izslēdziet instrumentu un mierīgi nogaidiet, līdz diska kustība pilnīgi apstājas. Nekad nemēģiniet vēl rotācijā esošo griezējdisku izvilkt no griezuma, jo var izraisīties atsitiens.

Noskaidrojiet un novërsiet iesprūduma cēloņus.

■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. Laujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk.
Pretējā gadījumā disks var aizkerties, izlekt no sagataves vai izraisīt atsitienu.

■ Nostipriniet plāksnes vai lielas sagata- ves, lai samazinātu atsitiena iespēju ar iesprūdušu griezējdisku. Lielas sagataves var ieliekties zem sava svara. Sagatavi nepieciešams nostiprināt abās diska pusēs, un tieši gan griezuma tuvumā, gan ari malā.

■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās. legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citus objektus, var izraisīt atsitienu.

Citi drošības norādījumi

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
- Darbvārpstas aretieri nospiediet tikai tad, kad slīpēšanas instruments atrodas miera stāvoklī.

Trokšni un vibrācija

i NORĀDĪJUMS

Ar A novērtēto trokšņu līmeni, kā ari kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija“.

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

i NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skaṇas spiedienam pārsniedzot 85 dB(A), jānēsā skaṇas aizsargu.

Tehniskā informācija

		LB 17-11 125 LBE	17-11 125
Ierīces modelis Lenkslīpmašīna
Maks. slīpēšanas instrumenta ∅ mm	125 125
Slīpēšanas instrumenta biezums mm	1–6
Stiprinājuma urbums mm 22,23
Darbvārpstas vītne M14
Apgriezienu skaits apgr./min. 11500	2800-11500
Patērējamā jauda W 1700	1700
Lietderīgā jauda	W 1050	1050
Svars atbilstīgi „EPTA procedūrai 01/2003” (bez kabeļa)	kg	-
Aizsargklase		II/☐
Ar A novērtētais trokšņu līmenis atbilst EN 60745 (skatīt „Trokšņi un vibrācija“):
Skaņas spiediena līmenis L_pA	dB(A)	85	85
Skaņas jaudas līmenis L_WA	dB(A)	96	96
Nedrošība K	db	3,0
Kopējā vibrāciju vērtība atbilst EN 60745 (skafīt „Trokšņi un vibrācija“):
Emisijas koeficients a_h , slīpējot virsmas	m/s ^2	4,9
Emisijas koeficients a_h , griežot	m/s ^2	-
Nedrošība K	m/s ^2	1,5

Iss apskats

Šajā instrukcijā aprakstīti dažādi elektroinstrumenti. Attēli detaļās var atšķirties no iegādātā elektroinstrumenta.

a Savilcējuzgrieznis

b Savilcējatloks

3 Aizsargapvalks

Bez instrumenta regulējams

12 fiksācijas pozīcijās par 360°.

a) 125 mm

4 R o k t u r i s

Roktura montēšana iespējama labajā un kreisajā pusē.

5 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai, nomai-not instrumentus.

6 Pārvada galva

Ar gaisa izplūdi un griešanās virziena bultiņu.

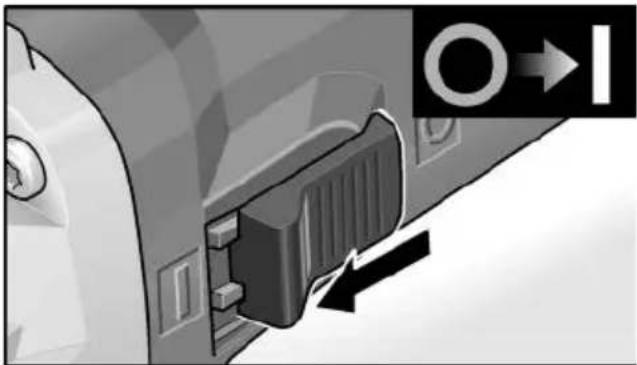

7 Slēdzis

leslēgšanai un izslēgšanai.

Ar ilgstošas ekspluatācijas fiksēšanu.

8 Pakalējais rokturis

9 Apgriezienu skaita iepriekšizvēles nostādīšanas disks (LB 17-11 125)

10 4,0 m tīkla kabelis ar tīkla kontaktdakšu

11 Firmas plāksnīte (bez attēla)

12 Gala cauruma atslēga

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu leŋkslīpmašīnas apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet leŋkslīpmašīnu, pārbaudiet piegādes komplekta saturu un transportēšanas laikā gūtos bojājumus.

Aizsargapvalka uzmontēšana

BRĪDINĀJUMS!

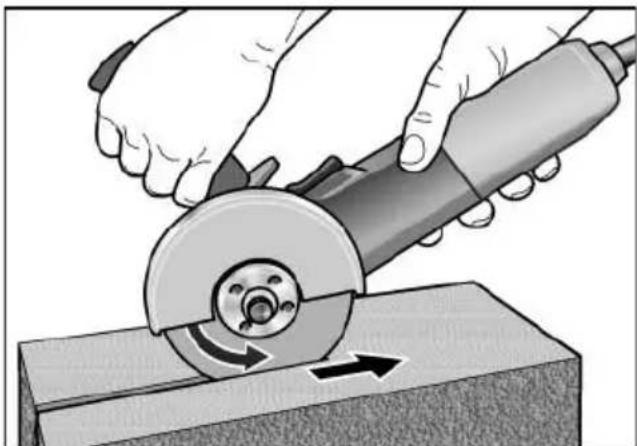

Veicot raupjošanu un griešanu, nekad nestrādājiet bez aizsargapvalka. Griešanai jāizmanto speciāls griešanas aizsargapvalks.

■ Atvienojiet kontaktdakšu.

■ Uzlieciet aizsargapvalku (1.). Aizsargapvalka izcilniem jäatrodas atloka iedobës.
■ Aizsargapvalku pagrieziet pulksteņ-rādītāju virzienā (2.). Griešana iespējama tikai vienā virzienā!
■ Demontāža veicama apgrieztā secībā.

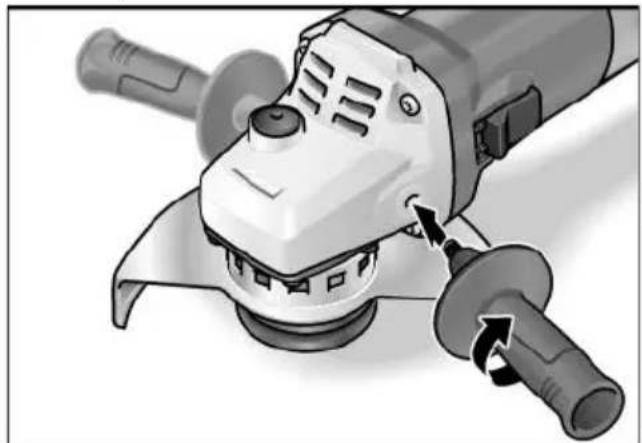

Montējiet rokturi

Instrumenta nostiprināšana/ mainīšana

Slīpripas uzmontēšana

■ Atvienojiet kontaktdakšu.

■ Piespiediet darbvärpstas aretieri un turiet to nospiestu (1.).
■ Griežot gala cauruma atslēgu pretēji pulksteņa rādītāju virzienam, noskrūvējiet no darbvārpstas savilcējuzgriezni un noņemiet (2.).

■ levietojiet slīpripu pareizā stāvoklī.

■ Uzskrūvējiet uz darbvārpstas savilcē-juzgriezni ar apcilni uz augšu.
■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Ar gala cauruma atslēgu stingri pievelciet savilcējuzgriezni.
■ Veiciet izmēginājuma palaišanu, lai pārbaudītu instrumentu centrālo nostiprinājumu.

Izmēğinājuma palaišana

■ lespraudiet kontaktdakšu kontaktligzdā.
■ leslēdziet lenkslīpmašinu ar slēdzi (bez iefiksēšanās) un ľaujiet lenkslīpma-šinai apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
■ Izslēdziet lenkslīpmašīnu.

leslēgšana un izslēgšana

Īslaicīgā darba režīms bez iefiksēšanās

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

Ilgstošs darba režīms ar iefiksēšanos

■ Nobīdiet slēdzi uz priekšu (1.) un, nospiežot tā priekšgalu (2.), iefiksējiet.

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

i NORĀDĪJUMS

Pēc strāvas padeves pārtraukšanas ieslēgtās ierīces darbība tiek pārtraukta.

Drošības bremžu sistēma

i NORĀDĪJUMS

Lenkslīpmašīnai ir izskrējiena bremze. Izslēdzot slīpmašīna apstājas dažu sekunžu laikā.

Ja darbības laikā notiek strāvas padeves pārrāvums vai tiek atvienota tīkla kontaktdakša, slīpmašīna turpina darboties pēc inerces, līdz apstājas bez bremzēšanas.

Apgriezienu skaita iepriekšizvēle (LBE 17-11 125)

- Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

UZMANĪBU!

Instrumenta salaušanas gadījumā iespējamas traumas. Izmantojiet veicamajam darbam piemērotu instrumentu.

NORĀDĪJUMS

llgstoši ekspluatējot, pārslodzes vai pārkarses gadījumā ierīce automātiski samazina apgriezienu skaitu līdz pietiekamas atdze-ses sasniegšanai.

Nostādiet aizsargapvalku

Lai pielāgotos darba uzdevumam, aizsargapvalks bez instrumenta ir regulējams 12 fiksācijas pozīcijās par 360°.

UZMANĪBU!

Traumu bīstamība! Nēsājiet aizsargcimdus.

■ Atvienojiet kontaktdakšu.

- Aizsargapvalku grieziet pretēji griešanās virziena bultiņai uz pārvada galvas līdz vajadzīgajai pozīcijai.

Darba norādījumi

NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Rupjslīpēšana

BRĪDINĀJUMS!

Nekad neizmantojiet griezējdiskus rupjsī-pēšanai.

• 20°–40° nostādīšanas leŋkī tiek realizēta vislabākā nonemšana.
  – Ar mērenu spiedienu kustiniet leŋkslīp-mašinu turp un atpakaļ.

Tādā veidā sagatuve pārāk nesakarst un nerodas krāsu izmaiṇas; turklāt nav rievu.

Griešana ar slīpripu

BRĪDINĀJUMS!

Griešanai jāizmanto speciāls griešanas aizsargapvalks.

Skatīt ražotāja piederumu katalogu.

– Ar lenkslīpmašīnu vienmēr jāstrādā pretējā kustībā.

Pretējā gadījumā iespējama nekontrolētas izlekšanas no rievas bīstamība.

– Nespiediet, nesaškiebiet, nesvärstiet.
- Pielāgojiet padevi apstrādājamam materiālam;
- jo cietāks materiāls, jo lēnāka padeve.

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu lenkslipmašinas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tirīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi.

Rodas aizsargizolācijas bojājumi!

Darbiniet mašinu ar noplūdes strāvas aizs-argslēdzi (nostrādes strāva 30 mA).

■ Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādā-jamā materiāla un no lietošanas ilguma.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oglsukas

Leņkslīpmašīna ir aprīkota ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas leņķslīpmašīna automātiski atslēdzas.

i NORĀDĪJUMS

Nomainai izmantojiet tikai ražotāja origināl-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Ja ogluguns ir pārāk spēcīga, tad leņkslīp-mašīnu nekavējoties izslēdziet.

Nododiet leŋkslīpmašīnu remontā ražotāja autorizētā klientu servisa darbnīcā.

Pārvads

i NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār-tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

i NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

C ∈-Atbilstība

Uz savu atbildību deklarçjam, ka sadaiā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīv u2014/30/ES 2006/42/EB, 2011/65/ES noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

15.12.2020

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

CE Patient التوافق
