LB 17-11 125 - Угловая Шлифмашина Flex - Бесплатное руководство пользователя

Тип продукта	Угловая шлифмашина
Марка	Flex
Модель	LB 17-11 125
Макс. диаметр шлифовального круга	125 мм
Толщина шлифовального круга	1-6 мм
Посадочное отверстие	22,23 мм
Резьба шпинделя	M14
Частота вращения на холостом ходу	11 500 об/мин
Потребляемая мощность	1700 Вт
Выходная мощность	1050 Вт
Уровень звукового давления (LpA)	85 дБ(А)
Уровень звуковой мощности (LWA)	96 дБ(А)
Значение вибрации (шлифование)	4,9 м/с²
Класс защиты	II (двойная изоляция)
Тормозная система	Тормоз окончания хода
Защита от перегрузки	Да (автоматическое снижение скорости)
Перезапуск после отключения питания	Нет (защита от непреднамеренного пуска)
Регулировка скорости	Нет (фиксированная скорость)
Длина сетевого кабеля	4,0 м
Защитный кожух	Регулировка без инструмента на 12 фиксаций (360°)
Дополнительная рукоятка	Устанавливается слева или справа
Комплект поставки	Штифтовой ключ, защитный кожух, дополнительная рукоятка
Назначение	Шлифование и резка металла и камня (профессиональное)

Часто задаваемые вопросы - LB 17-11 125 Flex

Как заменить шлифовальный круг?

Сначала отключите прибор от сети. Нажмите на кнопку фиксации шпинделя (5) и удерживайте её. С помощью штифтового ключа (12) поверните зажимную гайку против часовой стрелки, чтобы снять её. Установите новый круг, затем снова закрутите гайку фланцем вверх. Плотно затяните ключом, блокируя шпиндель. Выполните пробный пуск примерно на 30 секунд для проверки центровки.

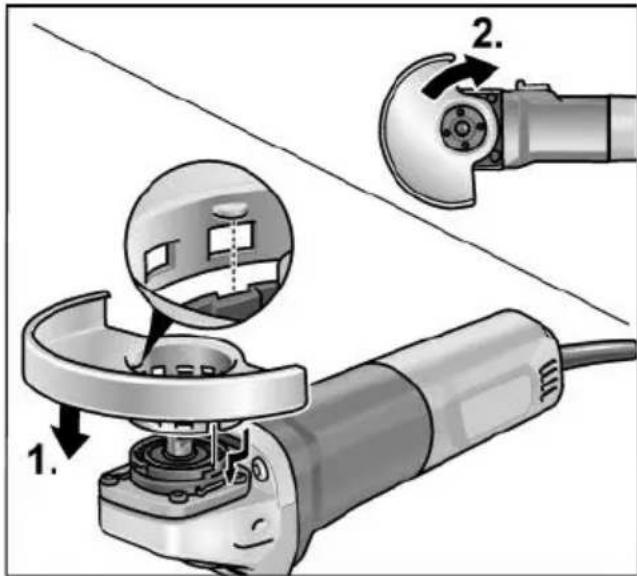

Как отрегулировать защитный кожух?

Отключите прибор и наденьте защитные перчатки. Поверните защитный кожух в направлении, противоположном указателю направления вращения на редукторе, до нужного положения. Кожух фиксируется на 12 различных позициях в пределах 360° без использования инструмента.

Что делать при заклинивании инструмента?

При заклинивании немедленно выключите прибор и спокойно удерживайте его до полной остановки круга. Не пытайтесь снять ещё вращающийся круг. Определите причину заклинивания (например, материал, угол) и устраните её перед повторным запуском.

Как чистить прибор?

Отключите вилку. Регулярно очищайте корпус и вентиляционные отверстия сухим сжатым воздухом. При интенсивной работе с металлами используйте розетку с УЗО (30 мА), так как может накапливаться токопроводящая пыль.

Когда заменять угольные щётки?

Угольные щётки изнашиваются и, по достижении определённого предела, препятствуют запуску двигателя. Когда прибор автоматически отключается, заменяйте их только на оригинальные детали Flex. Следите за искрением через задние вентиляционные отверстия; сильное искрение указывает на необходимость немедленной замены.

Можно ли использовать неоригинальные аксессуары Flex?

Используйте только аксессуары, специально разработанные и рекомендованные производителем. Неподходящие аксессуары могут сломаться, вызвать дисбаланс или отдачу. Диаметр, толщина и посадочное отверстие должны соответствовать спецификациям (125 мм, отверстие 22,23 мм, макс. скорость 11 500 об/мин).

Какие важные правила безопасности?

Прочитайте руководство и общие правила безопасности. Всегда надевайте защитные очки, респиратор и наушники (при >85 дБ). Используйте защитный кожух, дополнительную рукоятку и держите прибор за изолированные рукоятки. Отключайте перед любой регулировкой или заменой инструмента.

Как избежать отдачи (kickback)?

Крепко держите прибор обеими руками и стойте так, чтобы противостоять возможной отдаче. Используйте дополнительную рукоятку. Избегайте заклинивания круга в углах или острых кромках. Никогда не используйте пильные диски или отрезные цепи. При резке перемещайте круг в направлении, противоположном естественному движению.

Какой тип круга использовать для резки?

Используйте подходящий отрезной круг и специальный защитный кожух для резки (арт. из каталога аксессуаров). Никогда не используйте отрезной круг для поверхностного шлифования. Соблюдайте размеры: диаметр 125 мм, толщина 1-6 мм, отверстие 22,23 мм, макс. скорость 11 500 об/мин.

Как выключить прибор при постоянной работе?

Для постоянной работы сдвиньте переключатель (7) вперёд, затем нажмите на его переднюю часть для фиксации. Для выключения нажмите на заднюю часть переключателя. При отключении питания прибор не запускается автоматически.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LB 17-11 125 Flex

Символи на уреда 225

За вашата сигурност ..... 225

Шум и вибрации ..... 229

1 В р е т е н о 2 Ф л а н е ц с а Гайка за стягане в Фланец за стягане

3 Предпазен капак Регулируем без инструмент с 12 позиции на застопоряване при 360°. а) 125 мм

Преди пускане в експлоатация

Предварителен избор на обороти (LBE 17-11 125)

– Не натискайте, не усуквайте, не вибрирайте.

Резервни части и принадлежности

Используемые символы ..... 237

Символы на приборе ..... 237

Для Вашей безопасности ..... 237

Шумы и вибрация 242

Технические данные ..... 243

Краткий обзор 244

Инструкция по эксплуатации ..... 245

Техобслуживание и уход 248

Указания по утилизации ..... 249

Соответствие нормам (с.е ..... 249

Исключение ответственности ..... 249

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Использовать защиту для глаз!

Класс защиты II (нормальная изоляция)

Указание по утилизации старого прибора (см. стр. 249)!

Предотвращает отдачу при блокировке инструмента. (Для угловых шлифовальных машин с изменяемой частотой вращения только для ступеней частоты вращения 4–6)

Защита от перегрузки: выключает машину в случае перегрузки.

Тахогенератор предотвращает снижение частоты вращения под нагрузкой.

Мягкое повышение частоты вращения обеспечивает безопасность и эффективность управления.

Предотвращает непреднамеренный запуск машины в случае падения напряжения.

6-ступенчатая настройка скорости.

Тормозная система сокращает инерционный ход инструмента.

Электроника с микропроцессором

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием угловой шлифовальной машины необходимо прочесть перечисленную документацию и действовать согласно указаниям, приведенным:

– в данной инструкции по эксплуатации,

- в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315915),

- в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.

Данная угловая шлифовальная машина сконструирована в соответствии с современным уровнем развития техники и общепризнанными правилами техники безопасности. Несмотря на это,

при использовании инструмента может возникнуть опасность для здоровья и жизни пользователя или посторонних лиц, а также повреждение изделия или возникновение другого материального ущерба. Угловая шлифовальная машина должна использоваться только

– в соответствии с назначением,
– в безупречном состоянии, в отношении техники безопасности. Неисправности, снижающие безопас- ность, следует немедленно устранять.

Использование по назначению

Данная угловая шлифовальная машина предназначена

– для промышленного использования на производстве и в ремесленных мастерских,
– для шлифования и резки металла и камня методом сухой шлифовки; для резания необходимо использовать специальный отрезной защитный кожух,
– для использования в комплекте со шлифовальными кругами и прочими принадлежностями, приведенными в данной инструкции по эксплуатации или рекомендуемыми изготовителем машинки.

Не допускается использовать, например, цепнофрезерные круги или пильные полотна.

Указания по технике безопасности для угловых шлифмашин

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и инструкции.

Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования в будущем.

Общие предупреждающие указания по шлифованию и отрезными шлифовальными кругами

■ Этот электроинструмент применяется в качестве шлифовальной машины и шлифовально-разрезной машины. Обратите внимание на все полученные вместе с прибором указания по технике безопасности, инструкции, изображения и данные.
Несоблюдение Вами приведенных ниже указаний может привести к удару током, пожару и/или к тяжелым травмам.

- Этот электроинструмент не предназначен для шлифования наждачной шкуркой, работы с проволочными щетками и полирования. Использование электроинструмента не по назначению может привести к возникновению опасных ситуаций и к т р а в м а м.

■ Не используйте принадлежности, которые не предназначены или не рекомендованы изготовителем специально для данного электроинструмента. Даже если Вы смогли закрепить принадлежность на своем электроинструменте, это еще не гарантирует надежность ее использования.

■ Допустимое число оборотов рабочего инструмента должно быть не меньше указанного на электроинструменте максимального числа оборотов. Принадлежность, которая вращается быстрее, чем допустимо для нее, может разломаться и отлететь.

■ Наружный диаметр и толщина рабочего инструмента должны соответствовать указанным размерам Вашего электроинструмента. Неверно рассчитанные параметры не позволят обеспечить достаточного экранирования и контроля рабочих инструментов.

■ Сменные рабочие инструменты с резьбой должны точно подходить к резьбе шлифовального шпинделя. В сменных рабочих инструментах, монтируемых с помощью фланца,

диаметр отверстий рабочего инструмента должен подходить к диаметру отверстий во фланце. Рабочие инструменты, которые не в точности соответствуют шлифовальному шпинделю Вашего электроинструмента, вращаются неравномерно, подвержены очень сильной вибрации и могут привести к потере контроля.

■ Не используйте дефектные рабочие инструменты.

Проверяйте каждый раз перед использованием рабочие инструменты, как то, шлифовальные круги, на сколы и трещины, шлифовальные тарелки на трещины, риски или сильный износ, проволочные щетки на незакрепленные или поломанные проволоки. После падения электроинструмента или рабочего инструмента проверьте его на наличие повреждений или используйте неповрежденный рабочий инструмент. После проверки и установки рабочего инструмента займите сами и все находящиеся поблизости лица положение за пределами плоскости вращения рабочего инструмента и включите прибор на одну минуту на максимальное число оборотов. Поврежденные рабочие инструменты в большинстве случаев ломаются за это время проверки.

- Используйте индивидуальные средства защиты.

В зависимости от вида применения пользуйтесь защитным щитком для лица, защитным средством для глаз или защитными очками.

Если есть необходимость, воспользуйтесь противопылевым респиратором, средствами для защиты органов слуха, защитными перчатками или специальным фартуком, который будет защищать Вас от мелких абразивных частиц и частиц материала.

Глаза должны быть защищены от по- падания отлетающих посторонних объектов, которые образуются при различных видах применения.

Противопылевой респиратор или фильтрующая защитная маска долж-

ны фильтровать пыль, образующуюся во время использования.

Если Вы подвергаетесь длительному воздействию громкого шума, Вы можете потерять слух.

■ Следите за тем, чтобы посторонние лица находились на безопасном расстоянии от Вашего рабочего участка. Каждый, входящий на рабочий уча-сток, должен использовать индивидуальные средства защиты. Осколки обрабатываемого предмета или сломанных рабочих инструментов могут отлететь в сторону и привести к телесным повреждениям также за пределами непосредственно рабочего участка.

■ Держите прибор только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может задеть скрытые электропровода или собственный сетевой кабель. Контакт с проводкой под напряжением может также поставить под напряже-ние металлические части прибора и привести к поражению электрическим током.

■ Держите сетевой кабель в стороне от вращающихся рабочих инструментов. Если Вы потеряете контроль над прибором, то сетевой кабель может быть перерезан или захвачен, и Ваша рука может попасть во вращающийся рабочий инструмент.

■ Никогда не выпускайте электро- инструмент из рук до тех пор, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может зацепиться за поверхность, на которую Вы кладете электро- инструмент, в результате чего Вы можете потерять над ним контроль

■ Не оставляйте электроинструмент включенным, когда Вы его пере-носите. При случайном контакте с вращающимся рабочим инструментом Ваша одежда может быть захвачена, и рабочий инструмент может вонзиться в Ваше тело.

• Чистите регулярно вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя втягивает пыль в корпус, а большое скопление металлической пыли может привести к электрической опасности.
  ■ Не пользуйтесь электроинструментом вблизи воспламеняющихся материалов. Искры могут воспламенить эти материалы.
  ■ Не пользуйтесь рабочими инструментами, для которых требуются жидкие охлаждающие средства. Применение воды или других жидких охлаждающих средств может привести к поражению электрическим током.

Отдача и соответствующие указания по безопасности

Отдача – это внезапная реакция в результате заедания или блокирования вращающегося рабочего инструмента, такого как шлифовальный круг, тарельчатый шлифовальный круг, проволочная щетка и т.д. Заедание или блокирование приводит к внезапной остановке вращающегося рабочего инструмента.

В результате неконтролируемый электроинструмент ускоряется на месте блокирования против направления вращения рабочего инструмента.

Если, напр., шлифовальный круг заедает или блокируется в обрабатываемом изделии, то погруженная в обрабатываемое изделие кромка шлифовального круга может застрять, и в результате этого круг может выскочить или привести к отдаче. Шлифовальный круг в этом случае двигается в направлении пользователя, или в сторону от него, в зависимости от направления вращения круга на месте блокирования.

При этом шлифовальные круги могут также сломаться.

Отдача является следствием неправильного или ошибочного использования электроинструмента.

Ее можно предотвратить, приняв соответствующие меры предосторожности, как описано ниже.

■ Держите крепко электроинструмент и приведите свое тело и руки в положение, которое позволит Вам воспринимать силы отдачи, сохраняя равновесие. Пользуйтесь всегда дополнительной рукояткой, если она есть в наличии, чтобы обладать максимальным контролем над силами отдачи или реакционными моментами при наборе оборотов. Пользователь может сдерживать силы отдачи или реакции при помощи соответствующих мер предосторожности.
■ Никогда не подносите Вашу руку к вращающимся рабочим инструментам. Рабочий инструмент может при отдаче пройти по Вашей руке.
Избегайте того участка, в пределах которого электроинструмент будет двигаться при отдаче. Отдача отводит электроинструмент в направлении противоположном движению шлифовального круга на месте блокирования.
Работайте особенно осторожно в углах, на острых кромках и т.д. Предотвращайте отскок рабочих инструментов от обрабатываемого изделия и их заклинивание. Вращающийся рабочий инструмент склонен к заклиниванию в углах, на острых кромках или при отскоке. Это приводит к потере контроля или к отдаче.
■ Не пользуйтесь цепными отрезными дисками и зубчатыми пильными дисками. Такие рабочие инструменты часто приводят к отдаче или потере кон-троля над электроинструментом.

Особые указания по технике безопасности при шлифовании и абразивном отрезании

- Используйте только шлифовальные круги, предназначенные для Вашего электроинструмента, и предусмотренный для этих шлифовальных кругов защитный кожух. Достаточного экранирования шлифовальных кругов, непредназначенных для Вашего электроинструмента, обеспечить невозможно, и они ненадежны.

Изогнутые шлифовальные круги необходимо монтировать таким образом, чтобы их шлифовальная поверхность не выступала за край защитного кожуха. Неправильно монтированный шлифовальный круг, выступающий за край защитного кожуха, не прикрывается достаточным образом.
■ Защитный кожух необходимо надежно установить на электроинструменте и настроить с максимальным уровнем безопасности таким образом, чтобы в сторону пользователя смотрела как можно меньшая часть неприкрытого абразивного инструмента. Защитный кожух помогает защитить пользователя от обломков, случайного контакта с абразивным инструментом и искрами, от которых может воспламениться одежда.
■ Защитный кожух должен надежно крепиться к электроинструменту и его посадка должна обеспечивать максимум надежности, т. е. минимальная часть шлифовального круга должна быть открытой лицу, работающему с инструментом. Защитный кожух предназначен для защиты лица, работающего с инструментом, от осколков и случайного соприкосновения со шлифовальным кругом.
■ Шлифовальные круги разрешается использовать только в соответствии с рекомендованными возможностями применения. Например: Никогда не используйте для шлифования боковую поверхность отрезного круга. Отрезные круги предназначены для удаления материала ребром круга. Боковое воздействие силы на эти шлифовальные круги может разрушить их.
- Используйте всегда неповрежденные зажимные фланцы соответствующего размера и формы для выбранного Вами шлифовального диска. Соответствующие фланцы поддерживают шлифовальный диск и сокращают, таким образом, опасность его разлома. Фланцы для отрезных дисков могут отличаться от фланцев для других шлифовальных дисков.

■ Не пользуйтесь изношенными шлифовальными дисками больших электроинструментов. Шлифовальные диски для больших электроинструментов не предназначены для высоких оборотов меньших электроинструментов и могут сло-маться.

Особые указания по технике безопасности при абразивном отрезании

■ Старайтесь избегать блокирования отрезного диска и слишком высокого усилия нажатия. Не выполняйте чрезмерно глубокого резания. Чрезмерная нагрузка на отрезной диск повышает его износ и подверженность к стопорению и блокированию, и в результате этого также возможность отдачи или разлома шлифовального диска.
Избегайте зоны впереди и позади вращающегося отрезного диска. Если Вы движете отрезной диск в обрабатываемом изделии в направлении от себя, в случае отдачи электроинструмент с вращающимся диском может быть отброшен прямо на Вас.
■ В случае блокирования отрезного диска или перерыва в работе, выключите инструмент и держите его спокойно до полной остановки диска. Ни в коем случае не предпринимайте попыток вытащить еще вращающийся отрезной диск из разреза, иначе может произойти отдача. Определите и устраните причину блокирования.
■ Не включайте электроинструмент до тех пор, пока он находится в обрабатываемом изделии. Дайте отрезному диску достичь сначала его полной скорости вращения перед тем, как осторожно приступить снова к резке. В противном случае диск может зацепиться в материале, вырваться из изделия и дать отдачу.

■ Плиты или большие изделия должны поддерживаться опорами с целью сокращения риска отдачи в результате блокирования отрезного диска. Большие обрабатываемые изделия могут прогибаться под давлением собственного веса. Изделие должно поддерживаться опорами с обеих сторон диска, а именно, как вблизи продольного распила, так и с краю.
- Соблюдайте большую осторожность при нарезании выемок в существующих стенах или других участках, внутри которых могут находиться какие либо невидимые Вам объекты. Режущий отрезной диск при погружении в трубы газопровода или водопровода, электрические провода и другие объекты может привести к отдаче.

Дальнейшие указания по технике безопасности

■ Напряжение в сети и значение напряжения на фирменной табличке должны совпадать.
■ Фиксатор шпинделя можно нажимать только после остановки шлифо-вального инструмента.

Шумы и вибрация

i ПРИМЕЧАНИЕ

Значения измеренного уровня шума по шкале А, а также общие уровни вибрации приведены в таблице «Технические данные». Значения уровня шума и вибрации были определены согласно нормативной документации EN 60745.

ВНИМАНИЕ!

Приведенные измеренные значения действительны для новых приборов. При ежедневном использовании значения шума и вибрации изменяются.

i ПРИМЕЧАНИЕ

Приведенный в данной инструкции уровень вибрации был определен стандартизированным методом измерения в соответствии с нормативной документацией EN 60745, и может быть использован для сравнения электро-инструментов друг с другом.

Он пригоден также для предварительной оценки вибрационной нагрузки.

Приведенный уровень вибрации возникает при использовании электро-инструмента по основному назначению.

Если же электроинструмент используется не по назначению, в комплекте с другими рабочими инструментами, или при недостаточном техобслуживании, то уровень вибрации может отличаться.

Это может значительно повысить вибрационную нагрузку на протяжении всей продолжительности работы.

Для точного определения вибрационной нагрузки необходимо также учитывать время, в течение которого прибор остается выключенным или же включен, но на самом деле не используется.

Это может значительно снизить вибрационную нагрузку на протяжении всей продолжительности работы.

Примите дополнительные меры по безопасности для защиты пользователя от воздействия вибрации, как например: проведение техобслуживания электроинструмента и рабочих инструментов, создание возможности содержать руки в тепле, организация рабочих процессов.

ВНИМАНИЕ!

При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.

Технические данные

		LB 17-11 125 LBE	17-11 125
Тип прибора Угловая шлифовальная машинка
Макс. ∅ шлифовального инструмента	мм	125 125

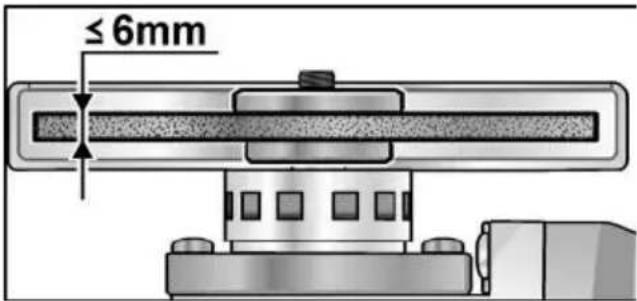

Толщина шлифовального инструмента	мм	1–6
Посадочное отверстие	мм	22,23
Шпиндельная резьба M14
Число оборотов	об./мин	11500 2800-1	1500
Потребляемая мощность	Вт	1700 1700
Полезная мощность	Вт	1050 1050
Вес согласно «EPTA-procedure 01/2003» (без кабеля)	кг	–
Класс защиты		II/☐
Измеренный уровень шума по шкале А в соответствии с EN 60745 (см. «Шумы и вибрация»):
Уровень звукового давления L_pA	дБ(А)	85 85
Уровень звуковой мощности L_WA	дБ(А)	96 96
Погрешность К	дБ	3,0
Значение общего уровня вибрации в соответствии с EN 60745 (см. «Шумы и вибрация»):
Уровень эмиссии a_h при шлифовании поверхности	m/c^2	4,9
Уровень эмиссии a_h при абразивном отрезании	m/c^2	-
Погрешность К	m/c^2	1,5

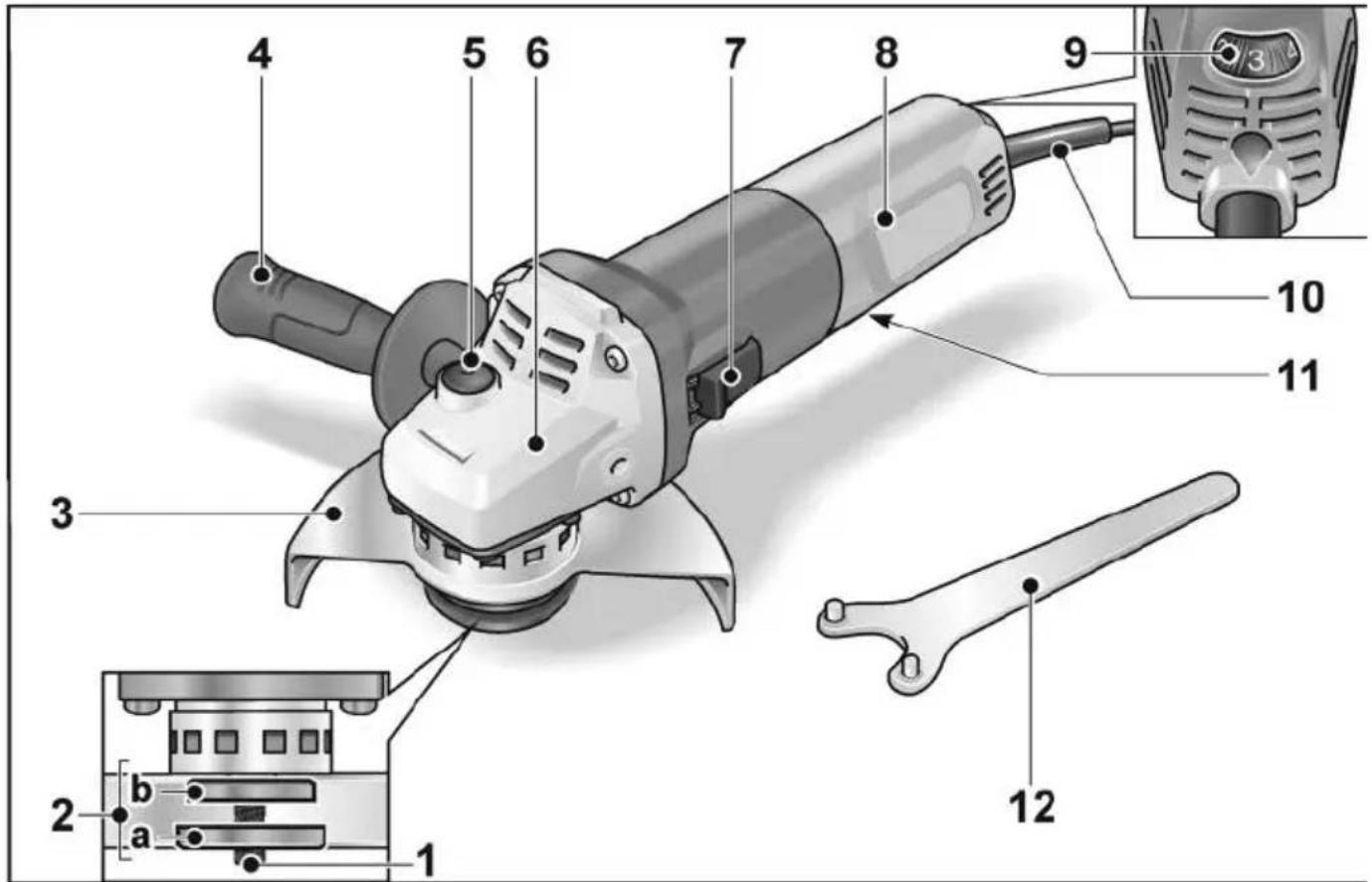

Краткий обзор

В данной инструкции описываются различные электроинструменты. Изображения могут в деталях отличаться от приобретенного электроинструмента.

поворачивается на 360° без помощи инструмента, имеет 12 фиксированных положения.

a) 125 mm

4 Р у к о я т к а

Рукоятка может крепиться слева и справа.

5 Ф и к с а т о р

Для блокировки шпинделя при замене инструмента.

6 Приводная головка

С отверстием для выхода воздуха и стрелкой, указывающей направление вращения.

7 Балансирный выключатель для включения и выключения машинки с фиксированным положением для непрерывной работы.

8 Задняя рукоятка

9 Установочное колесо для установки числа оборотов (LB 17-11 125)

10 Сетевой кабель длиной 4 м, с сетевой вилкой

11 Фирменная табличка (без изображения)

ш 12 Торцевой штифтовый гаечный ключ

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед началом любых работ по обслуживанию шлифовальной машинки всегда извлекайте вилку из розетки.

Перед вводом в эксплуатацию

Распакуйте шлифовальную машинку с регулируемым наклоном инструмента, проверьте ее на отсутствие транспортных повреждений и проконтролируйте поставку на комплектность.

Монтаж защитного кожуха

ПРЕДУПРЕЖДЕНИЕ!

При обширке и резании никогда не работать без защитного кожуха. Для резания необходимо использовать специальный отрезной защитный кожух.

■ Извлечь вилку из розетки.

■ Надеть защитный кожух (1.). Выступы на защитном кожухе должны при этом сидеть в выемках фланца.
■ Защитный кожух повернуть по ходу часовой стрелки (2.). Поворот возможен только в одну сторону!
■ Демонтаж производится в обратном порядке.

Прикрепите к машинке рукоятку

Электроинструмент запрещено использовать без ручки.

Крепление/замена инструмента Монтаж шлифовального диска

■ Извлечь штепсельную вилку из розетки.

■ Нажать на фиксатор шпинделя и удерживать в нажатом положении (1.).
■ С помощью торцевого штифтового гаечного ключа открутить зажимную гайку от шпинделя против часовой стрелки и снять ее (2.).

■ Вложить шлифовальный диск в правильном положении.
■ Прикрутить зажимную гайку к шпинделю буртиком вверх.
■ Нажать на фиксатор шпинделя и удерживать в нажатом положении.
■ Затянуть зажимную гайку с помощью торцевого штифтового гаечного ключа.
■ Провести пробный пуск, чтобы проверить центричность крепления инструментов.

Пробный пуск

■ Вставить штепсельную вилку в розетку.
■ Включить угolvую шлифовальную машину (без фиксации) и оставить ее включенной в течение примерно 30 секунд. Проверить на наличие дисбаланса и вибраций.
■ Выключить угловую шлифовальную машину.

Включение и выключение

Кратковременный режим работы без фиксации

■ Подвиньте балансирный выключатель вперед и держите его в этом положении.
■ Для выключения машинки отпустите выключатель.

Непрерывный режим работы с фиксацией

■ Подвиньте выключатель вперед (1.) и зафиксируйте его в этом положении, нажав на его передний конец (2.).

■ Для выключения машинки разблокируйте балансирный выключатель путем нажатия на его задний конец.

i ПРИМЕЧАНИЕ

После отключения электроэнергии включенная машинка не начинает снова работать.

Система Safety-Brake

i ПРИМЕЧАНИЕ

Угловая шлифмашина оснащена инерционным тормозом, благодаря которому при выключении шлифмашины абразивный инструмент останавливается в считанные секунды. Если во время работы происходит сбой электропитания или отсоединяется вилка кабеля электропитания, абразивный инструмент продолжает работать по инерции без торможения.

Установка числа оборотов (LBE 17-11 125)

■ Для установки рабочего числа оборотов установить установочное колесо на желаемое значение.

ВНИМАНИЕ!

Опасность травмирования в результате разрушения инструмента. Использовать инструмент, соответствующий рабочему заданию.

ПРИМЕЧАНИЕ

При перегрузке или перегреве в режиме непрерывной работы прибор автоматически снижает число оборотов до тех пор, пока он достаточно не остынет.

Перестановка защитного кожуха быстрого крепления

В соответствии с рабочим заданием защитный кожух можно установить без помощи инструмента в 12 различных фиксированных положениях с перемещением вокруг своей оси на 360°.

ВНИМАНИЕ!

Опасность травмирования! Наденьте защитные рукавицы.

■ Извлечь вилку из розетки.

■ Защитный кожух повернуть в противоположном направлении к указывающей направление вращения стрелке на приводной головке до фиксации в необходимом положении.

Указания по работе

ПРИМЕЧАНИЕ

После выключения шлифовальный инструмент еще некоторое время продолжает вращаться.

Обдирочное шлифование

ПРЕДУПРЕЖДЕНИЕ!

Ни в коем случае не использовать для обдировочного шлифования отрезные диски.

– Установочный угол 20-40° для наилучшего съема материала.
– С умеренным нажатием перемещать угловую шлифовальную машину тудасюда. Благодаря этому обрабатываемое изделие не перегреется и его цвет не изменится; кроме того, не образуются борозды.

Абразивное резание

ПРЕДУПРЕЖДЕНИЕ!

Для резания необходимо использовать специальный отрезной защитный кожух. См. каталог принадлежностей изготовителя.

– Не прижимать, не перекашивать, не колебать.
– Угловая шлифовальная машина должна всегда вращаться в обратном направлении.

В противном случае существует опасность неконтролируемого выскакивания из борозды.

– Скорость продвижения вперед следует приспосабливать к свойствам обрабатываемого материала: чем жестче, тем медленнее.

Дальнейшая информация о продукции изготовителя на сайте www.flex-tools.com.

Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над угловой шлифовальной машиной извлекать штепсельную вилку из розетки.

Чистка

ПРЕДУПРЕЖДЕНИЕ!

При обработке металлов в экстремальных случаях внутри корпуса может отложиться проводящая пыль.

Ухудшение защитной изоляции! Изделие следует подключать к сети через автомат защитного отключения (ток срабатывания 30 мА).

■ Регулярно очищать прибор и вентиляционные прорези. Периодичность зависит от обрабатываемого материала и продолжительности использования.
■ Внутреннее пространство корпуса и двигатель следует регулярно продувать сухим сжатым воздухом.

Угольные щетки

Угловая шлифовальная машина оснащена отключающими угольными щетками.

После достижения границы износа угольных щеток угловая шлифовальная машина отключается автоматически.

ПРИМЕЧАНИЕ

Для замены следует использовать только оригинальные детали от изготовителя. При использовании деталей производства других фирм аннулируются гарантийные обязательства изготовителя.

Через задние входные отверстия для воздуха можно наблюдать искрение под щетками во время эксплуатации.

При сильном искрении под щетками угловую шлифовальную машину следует немедленно выключить. Угловую шлифовальную машину сдать в сервисную мастерскую, авторизованную изготовителем.

Привод

ПРИМЕЧАНИЕ

В течение гарантийного строка не выкручивать винты из приводной головки. При невыполнении этого условия гарантийные обязательства изготовителя аннулируются.

Ремонтные работы

Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.

Запасные части и принадлежности

Прочие принадлежности, в особенности шлифовальные инструменты, можно найти в каталогах изготовителя.

Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flex-tools.com

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Отработавшие свой срок приборы вы- вести из употребления путем отрезания сетевого кабеля.

Только для стран, входящих в EU Не выбрасывайте электроинструменты вместе с бытовыми отходами!

Согласно Директиве 2012/19/EU относительно отслуживших свой срок электрических и электронных приборов и национальным законам, созданным на основе этой Директивы, старые электроинструменты должны собираться отдельно от прочих отходов и сдаваться в приемные пункты, ответственные за их экологичную утилизацию.

ПРИМЕЧАНИЕ

Информацию о возможных методах ути- лизации можно получить в специализи- рованной торговле!

Соответствие нормам (€

Мы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам:

EN 60745 в соответствии с определениями, приведенными в Директивах 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ответственная за техническую документацию компания: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате прерывания промышленной деятельности, обусловленного изделием или невозможностью использования изделия.

Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.

Sisukord
