Tipo de producto Amoladora angular
Marca Flex
Modelo LB 17-11 125
Diámetro máx. de la herramienta de amolado 125 mm

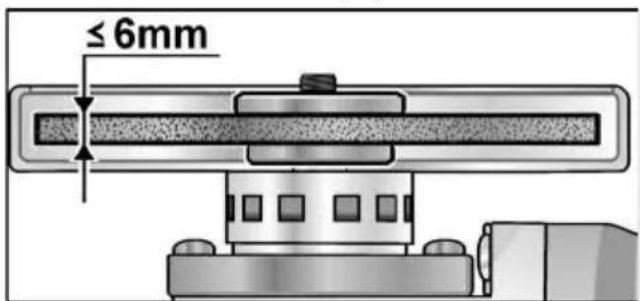

Grosor de la herramienta de amolado 1 a 6 mm
Alojamiento 22,23 mm
Rosca del husillo M14
Velocidad en vacío 11 500 rpm
Potencia absorbida 1700 W
Potencia de salida 1050 W
Nivel de presión acústica (LpA) 85 dB(A)
Nivel de potencia sonora (LWA) 96 dB(A)
Valor de emisión vibratoria (lijado) 4,9 m/s²
Clase de protección II (doble aislamiento)
Sistema de frenado Freno de final de carrera
Protección contra sobrecargas Sí (reducción automática de velocidad)
Rearranque después de corte de corriente No (seguridad anti-rearranque)
Ajuste de velocidad No (velocidad fija)
Longitud del cable de alimentación 4,0 m
Cubierta de protección Ajustable sin herramienta en 12 posiciones (360°)

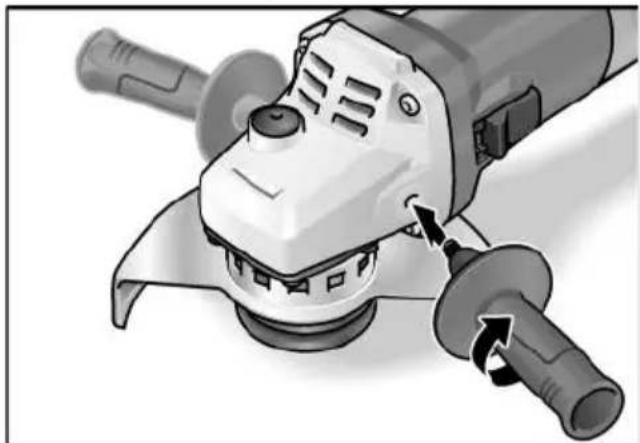

Empuñadura auxiliar Montable a izquierda o derecha
Accesorios incluidos Llave de pasador, cubierta de protección, empuñadura adicional
Uso previsto Amolado y corte de metal y piedra (profesional)

Preguntas frecuentes - LB 17-11 125 Flex

¿Cómo cambiar el disco de amolado?
Desconecte primero el aparato. Presione el dispositivo de bloqueo del husillo (5) y manténgalo presionado. Con la llave de pasador (12), gire la tuerca de sujeción en sentido antihorario para retirarla. Coloque el nuevo disco, luego vuelva a enroscar la tuerca con el collar hacia arriba. Apriete firmemente con la llave mientras bloquea el husillo. Realice una prueba de funcionamiento de aproximadamente 30 segundos para verificar el centrado.
¿Cómo ajustar la cubierta de protección?
Desconecte el aparato y use guantes de protección. Gire la cubierta de protección en sentido contrario a la flecha indicadora del sentido de giro en la caja de engranajes hasta la posición deseada. La cubierta se enclava en 12 posiciones diferentes distribuidas en 360°, sin herramienta.
¿Qué hacer en caso de bloqueo de la herramienta?
En caso de bloqueo, apague inmediatamente el aparato y sujételo firmemente hasta la parada completa del disco. No intente retirar el disco aún en rotación. Identifique la causa del atasco (ej. material, ángulo) y elimínela antes de reiniciar.
¿Cómo limpiar el aparato?
Desconecte el enchufe. Limpie regularmente la carcasa y las aberturas de ventilación con aire comprimido seco. Durante trabajos intensivos en metales, use un enchufe con interruptor diferencial (30 mA) ya que puede acumularse polvo conductor.
¿Cuándo reemplazar las escobillas de carbón?
Las escobillas de carbón se desgastan y, más allá de un cierto límite, impiden el arranque del motor. Cuando el aparato se apaga automáticamente, reemplácelas solo con piezas originales Flex. Vigile las chispas a través de las aberturas de entrada de aire traseras; una alta densidad de chispas indica la necesidad de reemplazo inmediato.
¿Puedo usar accesorios que no sean Flex?
Use solo accesorios diseñados específicamente y recomendados por el fabricante. Los accesorios no adecuados pueden romperse, causar desequilibrio o rebote. El diámetro, grosor y alojamiento deben coincidir con las especificaciones (125 mm, alojamiento 22,23 mm, velocidad máx. 11 500 rpm).
¿Cuáles son las instrucciones de seguridad importantes?
Lea el manual y las instrucciones generales de seguridad. Use siempre gafas de protección, mascarilla antipolvo y casco antirruido (si >85 dB). Use la cubierta de protección, la empuñadura auxiliar, y sostenga el aparato por las empuñaduras aislantes. Desconecte antes de cualquier ajuste o cambio de herramienta.
¿Cómo evitar un rebote (kickback)?
Sostenga firmemente el aparato con ambas manos y colóquese de manera que pueda resistir un posible rebote. Use una empuñadura auxiliar. Evite atascar el disco en esquinas o bordes afilados. Nunca use hojas de sierra o cadenas de corte. Al cortar, mueva el disco en dirección opuesta al movimiento natural.
¿Qué tipo de disco usar para cortar?
Use un disco de corte adecuado y una cubierta protectora especial para corte (ref. catálogo de accesorios). Nunca use un disco de corte para amolado de superficie. Respete las dimensiones: diámetro 125 mm, grosor 1-6 mm, alojamiento 22,23 mm, velocidad máx. 11 500 rpm.

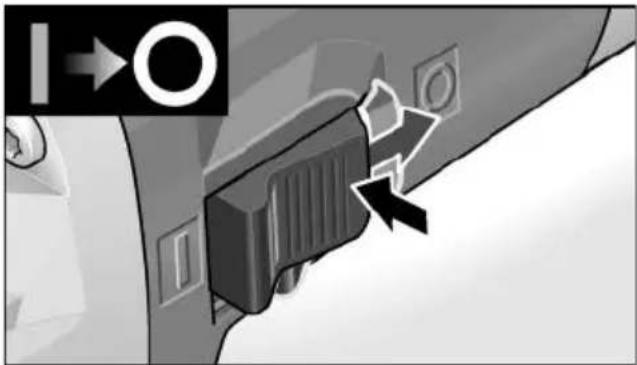

¿Cómo apagar el aparato en marcha permanente?
Para la marcha permanente, empuje el interruptor basculante (7) hacia adelante y luego presione su parte frontal para enclavarlo. Para apagar, presione la parte trasera del interruptor. En caso de corte de corriente, el aparato no reinicia automáticamente.

Preguntas de los usuarios sobre LB 17-11 125 Flex

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

El correo electrónico permanece privado: solo se utiliza para notificarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Amoladora en formato PDF gratis! Encuentra tus instrucciones LB 17-11 125 - Flex y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LB 17-11 125 de la marca Flex.

MANUAL DE USUARIO LB 17-11 125 Flex

Símbolos empleados ..... 47

Símbolos en el aparato ..... 47

Para su seguridad ..... 47

Ruidos y vibraciones ..... 51

Datos técnicos ..... 52

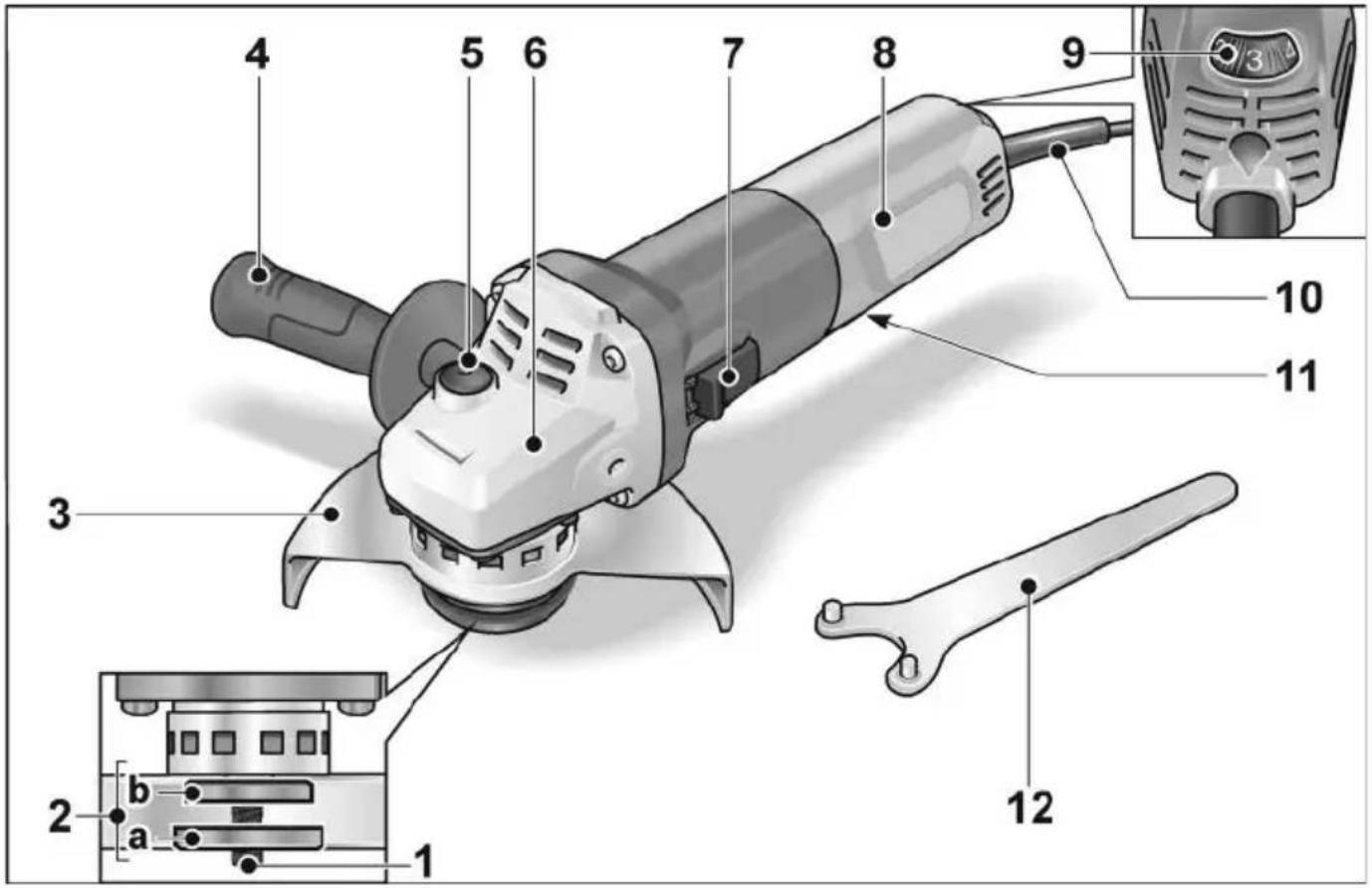

De un vistazo 53

Indicaciones para el uso ..... 54

Mantenimiento y cuidado ..... 56

Indicaciones para la depolución ..... 57

Conformidad C€ 57

Exclusión de la garantía ..... 57

Símbolos empleados

Flex LB 17-11 125 - Símbolos empleados - 1

¡ADVERTENCIA!

Indica un peligro inminente.

En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

Flex LB 17-11 125 - ¡ADVERTENCIA! - 1

¡PRECAUCIÓN!

Índica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

Flex LB 17-11 125 - ¡PRECAUCIÓN! - 1

NOTA

Indica consejos para el uso e informaciones importantes.

Símbolos en el aparato

Flex LB 17-11 125 - Símbolos en el aparato - 1

¡Lea las instrucciones antes de poner en funcionamiento el equipo!

Flex LB 17-11 125 - Símbolos en el aparato - 2

¡Utilice protección para la vista!

Flex LB 17-11 125 - Símbolos en el aparato - 3

Tipo de protección II (aislamiento total)

Flex LB 17-11 125 - Símbolos en el aparato - 4

Indicaciones para la eliminación de la máquina en desuso (ver la página 57)

Flex LB 17-11 125 - Símbolos en el aparato - 5

Evite un contragolpe de la máquina al bloquear la herramienta.

(Para amoladoras angulares con velocidad de giro variable solo desde el nivel de velocidad 4 al 6)

Flex LB 17-11 125 - Símbolos en el aparato - 6

Protección contra sobrecarga: desconecta la máquina en caso de sobrecarga.

Flex LB 17-11 125 - Símbolos en el aparato - 7

Un tacogenerador evita la disminución del número de revoluciones bajo carga.

Flex LB 17-11 125 - Símbolos en el aparato - 8

Aumento de la seguridad en el trabajo y mejor manejo gracias a la aceleración del número de revoluciones.

Flex LB 17-11 125 - Símbolos en el aparato - 9

Evite un arranque accidental de la máquina tras una caída de tensión.

Flex LB 17-11 125 - Símbolos en el aparato - 10

La velocidad puede ajustarse en 6 niveles variables.

Flex LB 17-11 125 - Símbolos en el aparato - 11

El sistema de frenos reduce la duración de la marcha por inercia de la máquina.

Flex LB 17-11 125 - Símbolos en el aparato - 12

Microprocesador-Electrónica

Para su seguridad

Flex LB 17-11 125 - Para su seguridad - 1

¡ADVERTENCIA!

VLeer antes de utilizar la amoladora angular y obrar según se indica:

  • las instrucciones de funcionamiento presentes,
  • las «Indicaciones generales de seguridad» en el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315915),
    – las reglas y prescripciones para la prevención de accidentes vigentes en el lugar.
    Esta amoladora angular, fue construida según el edad actual de al técnica y las reglas de técnicas de seguridad reconocidas.
    A pesar de ello, pueden producirse riesgos para la vida y salud del operario durante su uso, o bien daños en la máquina u otros valores. La amoladora angular deberá utilizarse exclusivamente
  • para trabajos adecuados a su función,
  • en estado óptimo de condiciones de técnicas de seguridad.
    Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten la seguridad.

Utilización adecuada a su función

Esta amoladora angular está destinada

  • a su uso profesional en la industria y el oficio,
  • para amolar y tronzar metal y piedras en procedimiento seco; para el tronzado debe utilizarse una cubierta de protección especial para esta operación,
  • para su utilización con herramientas amoladoras y accesorios indicados en estas instrucciones o bien recomendadas por el fabricante.

No están autorizadas, p. ej., discos fresadores a cadena u hojas de sierra.

Instrucciones de seguridad para amoladoras angulares

¡ADVERTENCIA!

Lea todas las indicaciones de seguridad y las instrucciones. Omisiones en el cumplimiento de las indicaciones de seguridad pueden ser causa de descargas eléctricas, incendios y/o lesiones de gravedad. Conserve todas las advertencias e instrucciones de seguridad para el futuro.

Advertencias de peligro generales al realizar trabajos de amolado y tronzado

■ Esta herramienta eléctrica debe utilizarse como amoladora y tronzadora. Tener en cuenta todas las advertencias de seguridad, instrucciones, representaciones y datos que se entregan conjuntamente con este equipo. En caso de ignorar estas advertencias, se corre peligro de descargas eléctricas, incendios y/o lesiones graves.
■ Esta herramienta eléctrica no es ade - cuada para tareas de amolado con papel de lija, tareas con cepillos de acero y para el pulido. Usos para los cuales es inade - cuado el equipo eléctrico, pueden causar peligros y lesiones.

- Utilizar exclusivamente accesorios que hayan sido aprobadas específicamente por el fabricante, para su uso con esta herramienta eléctrica. El solo hecho de poder sujetar el accesorio en la herramienta eléctrica, no garantiza que su uso presente la seguridad necesaria.

■ La velocidad de giro de la herramienta utilizada debe ser como mínimo del valor que aquella indicada en el equipo eléctrico. Accesorios que giran a velocidades superiores que las permitidas, pueden destrozarse, haciendo volar los trozos por los alrededores.

■ Las dimensiones externas y el espesor de la herramienta utilizada debe corresponder a las medidas indicadas en el equipo eléctrico. Herramientas de aplicación mal dimensionadas, no pueden protegerse o controlarse de modo suficiente.

■ Los útiles de fijación a rosca deberán ajustar exactamente en la rosca del husillo. En los útiles de fijación por brida su diámetro de encaje deberá ser compatible con el de alojamiento en la brida. Los útiles que no vayan fijados exactamente sobre la herramienta eléctrica giran descentrados, vibran mucho, y pueden hacerle perder el control sobre el aparato.

No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p.ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas. Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condiciones. Una vez controlado y montado el útil sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta comprobación.

■ Usar equipo de protección personal. Utilice protección facial integral, protec-ción para los ojos o gafas protectoras según la aplicación.

Si hiciera falta, utilice una máscara contra el polvo, protección para el oído, guantes de protección, calzado especial o un delantal que mantenga alejadas de su persona las pequeñas partículas producto del amolado.

Los ojos deben estar protegidos contra cuerpos extraños que puedan producirse durante las diversas aplicaciones.

La máscara contra el polvo o para la respiración debe filtrar el polvo que se genera durante el amolado.

Si se está expuesto a ruidos fuertes durante un tiempo prolongado, puede producirse la pérdida de la audición.

- Cuide que otras personas en su cercanía se encuentren fuera de su zona de trabajo. Toda persona que acceda a la zona de trabajo debe estar provista con el equipamiento de protección adecuado.

Pueden volar trozos de la pieza en proceso o de la herramienta destrozada, produciendo lesiones en zonas aún externas a la zona de trabajo.

■ Sujetar el equipo de las superficies aisladas correspondientes cuando la herramienta de aplicación puede incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica.

El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas del equipo, produciendo una descarga eléctrica.

■ Mantener el cable de alimentación alejado de partes de la herramienta que se encuentren en movimiento.

Si se pierde el control sobre el equipo, puede cortarse o ser tomado el cable de alimentación de red, entrando la mano o el brazo en contacto con la herramienta de aplicación que está girando.

■ Nunca asentar la herramienta eléctrica antes que la herramienta de aplicación se haya parado completamente.

La herramienta de aplicación puede entrar en contacto con la superficie de asiento, lo que lleva a la pérdida de control sobre el equipo.

■ No dejar la herramienta eléctrica en marcha mientras se la lleva de un sitio a otro. La indumentaria del operador puede entrar casualmente en contacto con la herramienta de aplicación, penetrando la herramienta de aplicación en el cuerpo del mismo.
■ Limpiar con regularidad las rendijas de ventilación de la herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa y una cantidad suficiente de polvo metálico dentro de ésta, puede ser causa de peligros de descargas eléctricas.
■ No utilizar la herramienta eléctrica en la cercanía de sustancias inflamables. Las chispas pueden producir la ignición de estas sustancias.
■ No utilizar herramientas de aplicación que requieran de refrigerantes líquidos. La utilización de agua u otros agentes refrigerantes líquidos puede ser causa de descargas eléctricas.

Retroceso y medidas de seguridad correspondientes

El contragolpe es una reacción repentina debida a que una herramienta de aplicación se trabá o bloquea, como puede ocurrir con un disco amolador, un plato amolador, un cepillo de acero, etc.

Un bloqueo conduce a un paro repentino de la herramienta de aplicación que se encuentra en rotación. Esto causa la aceleración descontrolada del equipo eléctrico en el punto de bloqueo, en sentido de giro opuesto a aquél de la herramienta.

Si por ejemplo un disco amolador se trabao bloquea en la pieza a procesar, puede quebrarse un trozo del disco amolador que está penetrando en la pieza a procesar o bien producir un contragolpe. El disco amolador se mueve entonces en dirección al operario o alejándose de él, según el sentido de giro del disco en el punto de bloqueo. Esto también puede ser causa para que el disco amolador se quiebre.

Un contragolpe es la consecuencia de un uso incorrecto o deficiente de la herramienta eléctrica. Puede evitárselo mediante medidas preventivas, según se describe a continuación.

■ Sujetar firmemente la herramienta eléctrica y ubicar el cuerpo y los brazos en una posición que permita contrarrestar los contragolpes. En caso de existir, utilizar siempre la manija adicional a fin de disponer del mayor control en caso de contragolpes o momentos de reacción durante el arranque.

El operario puede dominar las fuerzas de contragolpe o reacción, mediante las medidas de precaución adecuadas.

■ Nunca acercar la mano a la herramienta de aplicación en movimiento giratorio. La herramienta puede moverse sobre su mano en caso de un contragolpe.

■ Evite penetrar con el cuerpo en la zona donde el equipo eléctrico eventualmente se mueve durante un retroceso.

El contragolpe impulsa la herramienta eléctrica en sentido opuesto al movimiento del disco amolador en el punto de bloqueo.

■ Trabaje con especial precaución en la cercanía de esquinas, cantos filosos, etc. Evite que la herramienta rebote de la pieza en proceso y se trabe.

La herramienta de aplicación en movimiento de giro, tiende a trabarse en las esquinas, bordes agudos o cuando rebota de la pieza en proceso. Esto causa la pérdida de control o bien un contragolpe.

■ No utilizar hojas de cadenas o de sierra. Herramientas de aplicación de este tipo, muchas veces causan contragolpes o la pérdida de control.

Advertencias de seguridad especiales para el amolado y el tronzado

- Utilizar exclusivamente elementos desbastadores aprobados para esta herramienta eléctrica con la cobertura de protección correspondiente al mismo. Elementos desbastadores no aprobados para esta herramienta eléctrica no pueden cubrirse en forma adecuada y no son seguros.

■ La cobertura de protección debe estar montada firmemente en la herramienta eléctrica y estar ajustada de modo de lograr un máximo de seguridad. Es decir, que la menor porción posible del agente amolador señale hacia el operador sin estar cubierto. La cubierta de protección cumple la función de proteger al operario de los trozos desprendidos y de un eventual contacto con el elemento amolador.
- Los elementos amoladores deben utilizarse exclusivamente para los usos a ellos asignados. Por ejemplo: Nunca amolar con la superficie lateral de un disco tronzador. Los discos tronzadores están destinados a desbastar el material con el borde del disco. Una fuerza aplicada lateralmente al elemento amolador, puede causar la quebradura del mismo.
- Utilizar siempre acoplamientos de montaje libres de daños que presenten el tamaño adecuado para el disco amolador seleccionado. Los acoplamientos adecuados protegen el disco amolador y disminuyen el riesgo que el disco amolador se quiebre. Los acoplamientos para los discos amoladores pueden diferenciarse de aquellos para otros discos amoladores.
■ No utilizar discos amoladores gastados procedentes de máquinas más grandes. Los discos amoladores para herramientas eléctricas más grandes no son adecuados para las velocidades de giro mayores de las herramientas eléctricas más pequeñas y pueden quebrarse.

Advertencias de seguridad adicionales especiales para el tronzado

■ Evitar que el disco tronzador se trabe o sea sometido a presiones demasiado elevadas. No practicar cortes de excesiva profundidad. Una sobrecarga del disco tronzador aumenta la exigencia sobre la herramienta y también el peligro de que ésta se cruce o trabe, produciendo un contragolpe o la quebradura del cuerpo amolador.

■ Evitar la zona que se encuentra delante y detrás del disco tronzador. Si se mueve el disco tronzador alejándose del operario durante el proceso de tronzado, puede ocurrir que la herramienta eléctrica sea lanzada contra el operario debido a un contragolpe.
En caso que el disco tronzador se trabe o que el operario interrumpa el trabajo, apagar el equipo y sostenerlo quieto hasta que el disco se pare por completo. Nunca debe intentarse extraer el disco tronzador de la ranura de corte mientras está en movimiento, ya que puede ser causa de un contragolpe. Determinar y solucionar la causa que originó el trabado del disco.
■ No hacer arrancar la herramienta eléctrica nuevamente mientras se encuentre dentro de la pieza en proceso. Dejar que el disco tronzador alcance su velocidad de giro nominal antes de continuar cuidadosamente con el corte. De lo contrario el disco puede trabarse, saltando de la pieza a procesar o causando un contragolpe.
■ Apoyar adecuadamente las placas o piezas a procesar de tamaño mayor, a fin de evitar contragolpes debido al trabado del disco. Piezas a procesar grandes pueden doblarse debido a su propio peso. La pieza a procesar debe apoyarse a ambos lados del corte. Tanto en la cercanía del corte como cerca del borde.
- Debe trabajarse con cuidado especial cuando se trata de «cortes bolsillo» en paredes ya existentes o en zonas donde no se posee una buena vista. El disco tronzador que penetra, puede causar un contragolpe cuando corta una tubería de gas o de electricidad u otros objetos.

Otras indicaciones de seguridad

■ La tensión de la red de alimentación y las indicaciones de tensión de la chapa de características, deben coincidir.
■ Presionar la trabapara el husillo exclusivamente con la amoladora completamente parada.

Ruidos y vibraciones

Flex LB 17-11 125 - Ruidos y vibraciones - 1

NOTA

Por el nivel sonoro según A al igual que por los valores totales de oscilación rogamos consultar la tabla «Datos técnicos». Los niveles de ruido y de vibración fueron determinados según EN 60745.

Flex LB 17-11 125 - NOTA - 1

¡PRECAUCIÓN!

Los valores indicados son válidos para equipos nuevos. Los valores de ruido y de vibración se modifican durante el uso diario.

Flex LB 17-11 125 - ¡PRECAUCIÓN! - 1

NOTA

El nivel de las oscilaciones indicado en estas instrucciones fue medido según un procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de las herramientas eléctricas entre sí. También es apto para una estimación provisoria de las oscilaciones.

El nivel de oscilaciones indicado, es representativo para las principales aplicaciones de la herramienta eléctrica.

Sin embargo, si la herramienta eléctrica se utiliza con herramientas de aplicación diferentes o con un mantenimiento deficiente, pueden diferir los niveles de oscilación. Esto puede aumentar significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo.

Para una estimación exacta de la carga por oscilaciones, deberán tenerse en cuenta también, los tiempos durante los cuales el equipo no estuvo en marcha, o bien que, estando en marcha, no fue realmente aplicado a su función específica. Esto puede reducir significativamente la carga por oscilaciones a lo largo de la totalidad del tiempo de trabajo.

Implemente medidas de seguridad adicionales para la protección del operario, antes de determinar las oscilaciones, como por ejemplo: el mantenimiento de las herramientas eléctricas y de aplicación, mantener calientes las manos, organización de las secuencias de trabajo.

Flex LB 17-11 125 - NOTA - 1

¡PRECAUCIÓN!

Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).

Datos técnicos

LB 17-11 125 LBE17-11 125
Tipo de equipo Amoladora angular
Diámetro máximo de la herramienta amoladora (∅)mm 125125
Espesor de la herramienta amoladora mm1-6
Perforación del alojamiento mm 22,23
Rosca husillo M14
Número de revoluciones r.p.m. 11500 2800-11500
Consumo de energía W 17001700
Potencia entregadaW 10501050
Peso según „EPTA-procedure 1/2003“ (sin cable)kg-
Tipo de protecciónII/☐
Nivel sonoro según A, de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»):
Nivel de presión sonora L_pA dB(A)8585
Nivel de potencia sonora L_WA dB(A)9696
Incertidumbre Kdb3,0
Valor total de oscilaciones de acuerdo con la norma EN 60745 (ver «Ruidos y vibraciones»):
Valor de emisión a_h durante el amolado de superficiesm/s24,9
Valor de emisión a_h durante el tronzadom/s2-
Incertidumbre Km/s21,5

De un vistazo

En estas instrucciones se describen diferentes herramientas eléctricas. La representación puede diferir en detalles de la herramienta eléctrica adquirida.

Flex LB 17-11 125 - De un vistazo - 1

b Acoplamiento de montaje

3 Cubierta de protección

Ajustable sin herramienta en 12 posi- ciones trabadas sobre 360°.

a) 125 ~mm

4 Manija

La manija puede montarse tanto

a la derecha como a la izquierda.

5 Traba para el husillo

Para trabar el husillo durante el cambio de herramienta.

6 Cabeza del engranaje

Con salida para el aire y flecha indicadora del sentido de giro.

7 Conmutador balancín

Para el encendido y apagado.

Con trabab en una posición, para el funcionamiento continuo.

8 Manija posterior

9 Rueda de ajuste para la preselección de la velocidad de giro (LB 17-11 125)

10 Cable de conexión a la red de 4,0 m con el enchufe correspondiente

11 Chapa de características (no se representa)

12 Llave de pivotes

Indicaciones para el uso

Flex LB 17-11 125 - Indicaciones para el uso - 1

¡ADVERTENCIA!

Antes de realizar cualquier trabajo en la amoladora, desconectar el enchufe de red.

Antes de la puesta en marcha

Desembalar la amoladora angular y controlar la existencia de daños y que el volumen de entrega esté completo.

Montaje de la cubierta de protección

Flex LB 17-11 125 - Montaje de la cubierta de protección - 1

¡ADVERTENCIA!

Nunca trabajar sin la cubierta de protección durante tareas de desbastado o tronzado. Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.

■ Desconectar el enchufe de red.

Flex LB 17-11 125 - ¡ADVERTENCIA! - 1

■ Colocar la cubierta de protección (1.). Las salientes de la cubierta de protección deben ubicarse en la escotaduras del acoplamiento.
- Girar la cubierta de protección en sentido horario (2.). ¡Solo es posible girar en un sentido!
■ El desmontaje tiene lugar en orden inverso.

Montar la manija

Flex LB 17-11 125 - Montar la manija - 1

No está permitido el uso de la herramienta eléctrica sin la manija.

Sujetar/cambiar la herramienta Montaje del disco amolador

■ Desconectar el enchufe de red.

Flex LB 17-11 125 - Sujetar/cambiar la herramienta Montaje del disco amolador - 1

■ Presionar la trabal del husillo y sujetar en esta posición (1.).
■ Aflojar la tuerca de montaje del husillo, mediante la llave de pivotes, girando en sentido antihorario (2.).

≤ 6mm

■ Colocar el disco amolador en la posición correcta.

■ Enroscar la tuerca de montaje con el collarín hacia arriba en el husillo.
■ Presionar la trabal del husillo y sostenerla presionada.
■ Ajustar la tuerca de montaje con la llave de pivotes.
■ Efectuar una marcha de prueba, a fin de cerciorarse de la marcha céntrica de la herramienta.

Marcha de prueba

■ Conectar el enchufe de red.
■ Poner en marcha la amoladora angular mediante el conmutador balancín (sin trabarlo), dejándola en funcionamiento por aproximadamente 30 segundos. Controlar si existen excentricidades o vibraciones.
■ Parar la amoladora angular.

Encendido y apagado

Marcha de tiempo reducido sin trabado

Flex LB 17-11 125 - Encendido y apagado - 1

■ Desplazar el conmutador balancín hacia delante y sujetarlo en esta posición.
■ Para el paro, soltar el conmutador balancín.

Funcionamiento continuo con traba

1. 2.

■ Desplazar el conmutador balancín hacia delante (1.) y trabarlo presionando su parte anterior (2.).

Flex LB 17-11 125 - Encendido y apagado - 3

■ Para el apagado, presionar la parte posterior del conmutador balancín, a fin de destrabarlo.

Flex LB 17-11 125 - Encendido y apagado - 4

NOTA

Después de un corte en el suministro de energía eléctrica, el equipo no vuelve a arrancar solo.

Safety-Brake-System

Flex LB 17-11 125 - Safety-Brake-System - 1

NOTA

La amoladora angular dispone de un freno de ralentización. Al apagarse, la herramienta de lijado se detiene en el transcurso de unos segundos.

Si durante el funcionamiento se interrumpe la alimentación de corriente o se desenchufa la toma, la herramienta de lijado se detiene sin necesidad de freno.

Preselección de la velocidad de giro (LBE 17-11 125)

6 + 2 3 4 - 1

■ Para ajustar la velocidad de trabajo, girar la rueda de ajusta al valor deseado.

Flex LB 17-11 125 - Preselección de la velocidad de giro (LBE 17-11 125) - 2

¡PRECAUCIÓN!

Peligro de lesiones debido a la destrucción de la herramienta. Utilizar una herramienta adecuada al trabajo a realizar.

Flex LB 17-11 125 - ¡PRECAUCIÓN! - 1

NOTA

En caso de sobrecarga o recalentamiento durante el funcionamiento continuo, el equipo reduce su velocidad de giro automáticamente, hasta que se ha enfriado suficientemente.

Ajustar la cubierta

A fin de una adaptación a la tarea a realizar, la cubierta de protección puede posicionarse de modo manual en 12 puntos de trabasobre los 360°.

Flex LB 17-11 125 - Ajustar la cubierta - 1

¡PRECAUCIÓN!

¡Peligro de lesiones!

Usar guantes de protección.

■ Desconectar el enchufe de red.

"clic" "clic" "clic"

- Girar la cubierta de protección sobre el cabezal de engranajes en sentido inverso al indicado por la flecha de sentido de giro.

Indicaciones para el trabajo

Flex LB 17-11 125 - Indicaciones para el trabajo - 1

NOTA

Una vez apagada, la herramienta amoladora presenta una breve marcha inercial.

Amolado y desbastado

Flex LB 17-11 125 - Amolado y desbastado - 1

¡ADVERTENCIA!

Nunca utilizar los discos para el tronzado, para efectuar trabajos de desbastado.

  • Para el mejor desbastado, se aconseja un ángulo de incidencia de 20° a 40°.
  • Efectuar un movimiento de vaivén, aplicando una presión moderada. De esta modo la pieza en proceso no se calienta demasiado y no se producen cambios en el color de la misma. Aparte se evita la formación de ranuras.

Amolado y tronzado

Flex LB 17-11 125 - Amolado y tronzado - 1

¡ADVERTENCIA!

Para el tronzado debe utilizarse una cubierta de protección especial para esta operación.

Consultar el catálogo de accesorios del fabricante.

- La amoladora angular debe trabajar siempre en oposición al sentido de avance.

Flex LB 17-11 125 - ¡ADVERTENCIA! - 1

De lo contrario se corre el riesgo que salte incontroladamente de la ranura de corte.

  • No presionar, no ladear, no oscilar.
  • Adaptar la fuerza de avance al material en proceso:
    mientras mas duro, más lento el avance.
    Obtendrá más informaciones sobre el producto por parte del fabricante, visitando el sitio www.flex-tools.com.

Mantenimiento y cuidado

Flex LB 17-11 125 - Mantenimiento y cuidado - 1

¡ADVERTENCIA!

Antes de realizar cualquier trabajo en la amoladora, desconectar el enchufe de red.

Limpieza

Flex LB 17-11 125 - Limpieza - 1

¡ADVERTENCIA!

Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa. ¡Influencias sobre el aislamiento de protección!

Hacer funcionar la máquina a través de un disyuntor diferencial (corriente de accionamiento máxima de 30 mA).

■ Limpiar regularmente el equipo y las ranuras de ventilación.
La frecuencia de la limpieza dependerá del material y la intensidad de uso.
■ Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.

Escobillas de carbón

La amoladora angular está equipada con escobillas de corte automático.

Cuando éstas llegan al límite de su desgaste, la amoladora angular se detiene automáticamente.

i NOTA

Utilizar únicamente repuestos legítimos del fabricante.

En caso de uso de productos de terceros, expira la garantía del fabricante.

A través de las ranuras de ventilación posteriores, puede observarse el chispeo de las escobillas durante el funcionamiento. Si se observa un chispeo muy pronunciado, deberá pararse inmediatamente la amoladora angular.

Entregar la amoladora a un taller de servicio a clientes autorizado por el fabricante.

Engranaje

i NOTA

No aflojar los tornillos en la cabeza del engranaje durante el período de garantía.

El incumplimiento conduce a que la garantía del fabricante caduque.

Reparaciones

Hacer efectuar las reparaciones exclusivamente por un taller de servicios a clientes autorizado por el fabricante.

Repuestos y accesorios

Consultar los catálogos del fabricante, para informarse respecto de más accesorios, en especial herramientas de amolado.

Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage: www.flex-tools.com

Indicaciones para la depolución

¡ADVERTENCIA!

Inutilizar equipos radiados, cortando el cable de alimentación.

Unicamente para países pertenecientes a la UE ¡No arroje herramientas eléctricas en los residuos domiciliarios!

Según la pauta europea 2012/19/UE y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente

i NOTA

¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!

Conformidad C€

Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo "Datos técnicos" coincide con las siguientes normas y documentos normativos:

EN 60745 según las determinaciones de la pauta 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsable de la documentación técnico: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusión de la garantía

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.

El fabricante y sus representantes no responden por daños causados por el uso incorrecto o por su uso en combinación con productos de terceros.

Índice

Símbolos utilizados ..... 58

Símbolos no aparelho 58

Características técnicas 63

Características técnicas

Microprocesor electronic

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Flex

Modelo : LB 17-11 125

Categoría : Amoladora
