LB 17-11 125 - Kampinė Šlifuoklis Flex - Nemokama naudojimo instrukcija

Produkto tipas	Kampinis šlifuoklis
Prekės ženklas	Flex
Modelis	LB 17-11 125
Maksimalus šlifavimo įrankio skersmuo	125 mm
Šlifavimo įrankio storis	1-6 mm
Angos skersmuo	22,23 mm
Verpstės sriegis	M14
Tuščiosios eigos greitis	11 500 aps./min.
Sunaudojama galia	1700 W
Išduodama galia	1050 W
Garso slėgio lygis (LpA)	85 dB(A)
Garso galios lygis (LWA)	96 dB(A)
Vibracijos emisijos vertė (šlifavimas)	4,9 m/s²
Apsaugos klasė	II (dviguba izoliacija)
Stabdymo sistema	Eigos pabaigos stabdis
Apsauga nuo perkrovų	Taip (automatinis greičio sumažinimas)
Paleidimas po elektros tiekimo nutrūkimo	Ne (apsauga nuo atsitiktinio paleidimo)
Greičio reguliavimas	Ne (fiksuotas greitis)
Maitinimo laido ilgis	4,0 m
Apsauginis gaubtas	Reguliuojamas be įrankio per 12 padėčių (360°)
Pagalbinė rankena	Montuojama kairėje arba dešinėje
Priedai	Kaiščių raktas, apsauginis gaubtas, papildoma rankena
Numatyta paskirtis	Metalo ir akmens šlifavimas bei pjovimas (profesionalus)

Dažnai užduodami klausimai - LB 17-11 125 Flex

Kaip pakeisti šlifavimo diską?

Pirmiausia atjunkite prietaisą. Paspauskite veleno fiksavimo įtaisą (5) ir laikykite jį nuspaustą. Naudodami kaiščių raktą (12), sukite tvirtinimo veržlę prieš laikrodžio rodyklę, kad ją atsuktumėte. Uždėkite naują diską, tada vėl prisukite veržlę su mova į viršų. Tvirtai priveržkite raktu, laikydami užblokuotą veleną. Atlikite maždaug 30 sekundžių tuščiosios eigos bandymą, kad patikrintumėte centravimą.

Kaip sureguliuoti apsauginį gaubtą?

Atjunkite prietaisą ir mūvėkite apsaugines pirštines. Sukite apsauginį gaubtą priešinga kryptimi nei rodo rodyklė ant pavarų dėžės, nurodanti sukimosi kryptį, iki norimos padėties. Gaubtas užsifiksuoja 12 skirtingų padėčių per 360°, be įrankio.

Ką daryti, jei įrankis užsiblokuoja?

Užsiblokavus, nedelsdami išjunkite prietaisą ir ramiai laikykite jį, kol diskas visiškai sustos. Nebandykite išimti dar besisukančio disko. Nustatykite užstrigimo priežastį (pvz., medžiaga, kampas) ir pašalinkite ją prieš vėl paleisdami.

Kaip išvalyti prietaisą?

Atjunkite kištuką. Reguliariai valykite korpusą ir ventiliacijos angas sausu suslėgtu oru. Atliekant intensyvius darbus su metalais, naudokite lizdą su diferencialiniu jungikliu (30 mA), nes gali kauptis laidžios dulkės.

Kada pakeisti anglinius šepečius?

Angliniai šepečiai dėvisi ir, viršijus tam tikrą ribą, neleidžia užvesti variklio. Kai prietaisas automatiškai išsijungia, pakeiskite juos tik originaliomis Flex dalimis. Stebėkite kibirkštis per galines oro įleidimo angas; didelis kibirkščių tankis rodo, kad reikia nedelsiant pakeisti.

Ar galiu naudoti ne Flex priedus?

Naudokite tik specialiai gamintojo sukurtus ir rekomenduojamus priedus. Netinkami priedai gali sulūžti, sukelti disbalansą ar atatranką. Skersmuo, storis ir angos skersmuo turi atitikti specifikacijas (125 mm, anga 22,23 mm, maks. greitis 11 500 aps./min.).

Kokios yra svarbios saugos instrukcijos?

Perskaitykite instrukciją ir bendrąsias saugos taisykles. Visada dėvėkite apsauginius akinius, kaukę nuo dulkių ir ausines (jei >85 dB). Naudokite apsauginį gaubtą, pagalbinę rankeną ir laikykite prietaisą už izoliuotų rankenų. Prieš bet kokį reguliavimą ar įrankio keitimą atjunkite.

Kaip išvengti atatrankos (kickback)?

Tvirtai laikykite prietaisą abiem rankomis ir atsistokite taip, kad atsispirtumėte galimai atatrankai. Naudokite pagalbinę rankeną. Venkite užspausti diską kampuose ar aštriuose kraštuose. Niekada nenaudokite pjūklų ar pjovimo grandinių. Pjaudami, judinkite diską priešinga natūraliam judesiui kryptimi.

Kokį diską naudoti pjovimui?

Naudokite tinkamą pjovimo diską ir specialų apsauginį gaubtą pjovimui (žr. priedų katalogą). Niekada nenaudokite pjovimo disko paviršiniam šlifavimui. Laikykitės matmenų: skersmuo 125 mm, storis 1-6 mm, anga 22,23 mm, maks. greitis 11 500 aps./min.

Kaip išjungti prietaisą nuolatinio veikimo režimu?

Nuolatinio veikimo režimui pastumkite svirtinį jungiklį (7) į priekį, tada paspauskite jo priekinę dalį, kad užfiksuotumėte. Norėdami išjungti, paspauskite jungiklio galinę dalį. Nutrūkus elektros tiekimui, prietaisas automatiškai neįsijungia.

NAUDOJIMO INSTRUKCIJA LB 17-11 125 Flex

Naudojami simboliai 261

Simboliai ant jrankio 261

Jūsų saugumui 261

Triukšmas ir vibracija 265

Techniniai duomenys 266

Bendras jrankio vaizdas 267

Nurodymai dirbant ..... 268

Techninis aptarnavimas ir priežiūra .. 270

Nurodymai utilizuoti ..... 271

C€-Atitikimo deklaracija 271

Atsakomybės pašalinimas .... 271

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Saugos klasė II (visiškai izoliuota)

Nuoroda dėl seno įrankio utilizavimo (žr. 271 psl.)

Kai įrankis užblokuojamas, apsaugo mašiną nuo atatrankos. (Naudojant kampinius šlifuoklius su kintamu sūkių skaičiumi, tik nuo 4–6 sūkių skaičiaus pakopos)

Apsauga nuo perkrovos: esant perkrovai, mašina išsijungia.

Tachogeneratorius neleidžia mažeti sukimosi greičiui, veikiant apkrovai.

Saugiau dirbti ir lengviau valdyti del švelniai didėjančio sukimosi greičio.

Neleidžia atsitiktinai paleisti mašinos po įtampos kryčio.

Greitj galima nustatyti 6 skirtingomis pakopomis.

Stabdymo sistema sutrumpina įrankio savistabdos trukmę.

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir véliau laikykitės:

- šios instrukcijos,

- "Bendruju saugos taisykliu", esančiu pridedamoje knygelèje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315915),

– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat galī būti sugadintas įrankis ar atṣirasti kiti materialiniai nuostoliai. Šlifuoklį galima naudoti:

- pagal paskirti,

– saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis kampinis šlifuoklis yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalui ir akmeniui šlifuoti ir pjauti sausuoju būdu; pjaunant yra būtinas specialus pjovimo apsauginis gaubtas,
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.

Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.

Saugos nuorodos dirbantiems su kampinio šlifuoklis

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo ir pjaustymo abrazyviniais pjovimo diskais darbus

■ Šj elektrinį įrankį galima naudoti kaip šlifuoklj ir darbui su vieliniais šepečiais. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
- Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais ir nepritaikytas poliruoti. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.

• Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
  Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
  Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.
  ■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lékti į šalis ir taip pat sužeisti net už darbinės zonos ribų.
- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampaę metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Tinklo kabeli saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbiniį įrankį.
- Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo. Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
- Niekuomet neneškite veikiančio elektrinio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigręš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventilatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiujų medžiagų. Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu. Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas įstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali įstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties įstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti. Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrini įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrini įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir neįstrigtų. Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių. Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.
Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
■ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantjjį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko. Apsauginis gaubtas privalo saugoti dirbantijį nuo nuolaužų ir atsitiktinių kontaktų su šlifavimo disku.
■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jėgų poveikis į šį šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui. Tinkamos jungės paremia šlifavimo diskus ir sumažina šlifavimo diskų lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų.
Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių. Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.
■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko. Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.
■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl, jei diskas yra detalėje. Prieš atsargiai pjaudami toliau, leiskite pjovimo diskui pasiekti didžiausią sūkių skaičių. Priešingu atveju diskas gali įstrigti, iššokti iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse. Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.

Kiti saugos nurodymai

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.

Triukšmas ir vibracija

NURODYMAS

A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje „Techniniai duomenys“.

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Sis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

		LB 17-11 125 LBE	17-11 125
Įrankio tipas Kampinis šlifuoklis
Didžiausias disko skersmuo mm 125	125

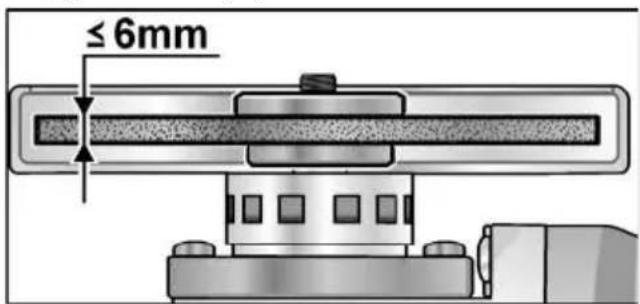

Šlifuoklio diskai mm 1–6
Disko kiaurymės skersmuo mm 22,23
Suklio sriegis M14
Sukimosi greitis aps./min 11500 2800-11500
Imama galia W 1700	1700
Atiduodama galia	W 1050	1050
Svoris pagal „EPTA-procedure 01/2003“ (be kabelio)	kg	-
Saugos klasė		II/☐
A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis L_pA	dB(A)	85	85
Triukšmo galios lygis L_WA	dB(A)	96	96
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija“):
Emisijos vertė a_n šlifuojant paviršius	m/s ^2	4,9
Emisijos vertė a_n pjaunant	m/s ^2	-
Paklaida K	m/s ^2	1,5

Bendras jrankio vaizdas

Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai. Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo įsigyto elektrinio įrankio.

Reguliuojamas be įrankio; 12 fiksavimo padėtys iki 360°.

a) 125 mm

4 Rankena

Rankena gali būti sumontuota ir kairėje, ir dešinėje pusėje.

5 Veleno fiksatorius

Skirta nustatyti suklius, kai keičiami įrankiai.

6 Pavaros galvutė

Su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

7 Jungiklis
[ranki jjungti ir išjungti.
Su fiksavimo pozicija ilgalaikio darbo režimui.
8 Užpakalinė rankena
9 Sukimosi greičio reguliavimo ratukas (LB 17-11 125)
10 Tinklo kabelis, 4 m ilgio, su šakute
11 |rankio skydelis (nepavaizduotas)
12 Veržliaraktis su dvejais rageliais

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Prieš pirmą naudojimą

Kampinį šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.

Apsauginio gaubto montavimas

ISPÉJIMAS!

Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto.

Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

■ Ištraukite kištuką iš tinklo lizdo.

■ Uždėkite apsauginį gaubtą (1.). Uždėti reikia taip, kad apsauginio gaubto iškyšos būtų jungės išėmose.
■ Pasukite apsauginį gaubtą laikrodžio rodyklės kryptimi (2.).
Sukti galima tik i vieną puse!
■ Išmontuojama atvirkščia eilės tvarka.

Sumontuokite rankeną

Naudoti elektrini įrankį be rankenos draudžiama.

|rankio tvirtinimas/keitimas

Šlifavimo disko montavimas

■ Ištraukite kištuką iš tinklo lizdo.

■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (1.).
■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).

■ lstatykite diską i jam skirtą vietą.
■ Ant veleno užsukite tvirtinimo veržlę iškiliaja puse į viršų.

■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo veržlę įveržkite tvirtinimo veržliaraktu.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrinį įtempimą.

Bandomoji eiga

■ lkiškite šakutę i lizda.
■ ljunkite šlifuokli jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.

ljungimas ir išjungimas ljungimas trumpalaikio darbo režimui be fiksavimo

■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

ljungimas ilgalaikio darbo režimui su fiksavimu

■ Jungiklj pastumkite i priekj (1.) ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalį (2.).

■ Norėdami išjungti įrankį, atpalaiduokite jungiklj, paspausdami jo užpakalinę dalį.

NURODYMAS

Dingus el. srovei, jjungtas įrankis nebeveikia.

„Safety-Brake“ sistema

NURODYMAS

Kampinis šlifuoklis su inerciniu stabdžiu. Išjungus, šlifavimo įrankis sustoja po keleto sekundžių.

Jeigu darbo režimo metu nutrūksta elektros maitinimas arba ištraukiamas tinklo kištukas, šlifavimo įrankis toliau veikia iš inercijos nesustodamas.

Sukimosi greičio reguliavimas (LBE 17-11 125)

■ Norėdami parinkti sukimosi greitį, regulia-vimo ratuką pasukite į reikiamą padėtį.

ATSARGIA!!

Susižeidimo pavojus, sutrūkus diskui. Naudokite reikmenis ir priedus, skirtus atliekamam darbui.

NURODYMAS

Esant per dideliam apkrovimui arba perkaitimui ilgalaikio darbo režime prietaisas automatiškai sumažina sukimosi greitį, kol įrankis atvėsta.

Pakeiskite apsauginio gaubto padėtį

Kad būtų galima priderinti prie atliekamo darbo, apsauginį gaubtą be įrankio galima užfiksuoti 12 pozicijų 360°.

ATSARGIA!!

Susižalojimo pavojus!

Nešiokite apsaugines pirštines.

■ Ištraukite kištuką iš tinklo lizdo.

■ Sukite apsauginį gaubtą priešinga nei nurodyta sukimo krypties rodykle ant pavaros galvutės kryptimi iki reikalingos padėties.

Patarimai dirbant

NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

Šlifavimas

ISPÉJIMAS!

Po išjungimo diskas dar kurj laiką sukasi.

- Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa.

- Vedžiokite šlifuokli įvairiomis kryptimis, lengvai spausdami. Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.

Pjovimas

ISPÉJIMAS!

Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

Žr. gamintojo priedų katalogą.

- Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi.

Kitaip diskas gali iššokti iš įpjovos.

– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
- Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo:
– kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Valymas

ISPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinèse korpuso ertmèse gali susikaupti laidžios dulkès. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.

Angliniai šepetėliai

Šlifuoklyje yra šepetėliai su išjungimo įtaisu. Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.

i NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis.

Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.

Pristatykite jì į gamintojo įgaliotas dirbtuves.

Pavara

NURODYMAS

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu.

Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

!SPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

i NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

C ∈-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Uż techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 272

Simboli uz instrumenta 272

Jūsu drošībai 272
