Typ produktu	Akumulatorowa wyrzynarka
Marka	Meec Tools
Model	005223
Napięcie znamionowe	18 V DC
Częstotliwość skoków	0 – 2500 skoków/min
Długość skoku	25,4 mm
Maksymalna głębokość cięcia w drewnie	54 mm
Maksymalna głębokość cięcia w stali	6 mm
Waga	1,73 kg
Poziom mocy akustycznej (LWA)	99 dB(A), K=3 dB
Poziom ciśnienia akustycznego (LpA)	88 dB(A), K=3 dB
Wibracje (cięcie płyty pilśniowej)	3,327 m/s², K=1,5 m/s²
Wibracje (cięcie blachy)	3,999 m/s², K=1,5 m/s²
Połączenie akumulatora	Akumulator Meec Multiseries (sprzedawany oddzielnie)
Regulacja kąta płyty podstawy	0°, 15°, 30°, 45° (obie strony)
Ruch wahadłowy	Regulowany (4 pozycje)
Mocowanie brzeszczotu	Beznarzędziowa wymiana brzeszczotu
Blokada rozruchu	Tak (zapobiega przypadkowemu uruchomieniu)
Regulacja prędkości	Płynna regulacja poprzez nacisk spustu
Przeznaczenie	Cięcie drewna, metalu, tworzyw sztucznych i podobnych materiałów
Funkcje bezpieczeństwa	Izolowane uchwyty, osłona brzeszczotu, ochrona przed odrzutem
Konserwacja	Regularnie czyść otwory wentylacyjne; przecieraj wilgotną szmatką
Przechowywanie	Suche miejsce poniżej 40°C, poza zasięgiem dzieci

Często zadawane pytania - 005223 Meec Tools

Jak wymienić brzeszczot w wyrzynarce Meec Tools 005223?

Zawsze najpierw wyjmij akumulator. Pociągnij do góry mocowanie brzeszczotu, włóż nowy brzeszczot w szczelinę w uchwycie brzeszczotu, a następnie zwolnij mocowanie, aby zablokować brzeszczot. Upewnij się, że zęby są skierowane w kierunku cięcia.

Jakiego typu akumulatora używa wyrzynarka 005223?

Używa akumulatora 18V Meec Multiseries, który jest sprzedawany oddzielnie. Używaj tylko akumulatorów określonych w danych technicznych.

Czy mogę ciąć metal tą wyrzynarką?

Tak, wyrzynarka może ciąć stal o grubości do 6 mm. W przypadku cienkiej blachy podłóż drewnianą deskę, aby zapobiec wyginaniu i nałóż olej na cięcie.

Jak regulować kąt cięcia?

Otwórz dźwignię blokady pod płytą podstawy, aby wyregulować kąt. Płyta podstawy może być ustawiona na 0°, 15°, 30° lub 45° po obu stronach. Po regulacji zablokuj dźwignię.

Co to jest ruch wahadłowy i jak wpływa na cięcie?

Ruch wahadłowy kontroluje ruch brzeszczotu do przodu. Wyższe ustawienia wahadła tną szybciej, ale bardziej szorstko; niższe ustawienia dają gładsze cięcia. Dostosuj pokrętło do swojego materiału.

Jak uruchomić wyrzynarkę?

Naciśnij blokadę rozruchu (z boku), a następnie ściśnij włącznik zasilania. Blokadę można nacisnąć z obu stron dla wygody lewo- lub praworęcznych.

Jakiego sprzętu ochronnego powinienem używać?

Zawsze noś okulary ochronne, ochronniki słuchu i maskę przeciwpyłową. Używaj obuwia antypoślizgowego, kasku i obcisłej odzieży. Zwiąż długie włosy i usuń biżuterię.

Jak czyścić i przechowywać wyrzynarkę?

Regularnie czyść otwory wentylacyjne suchą szmatką. Do obudowy użyj wilgotnej szmatki, a następnie wytrzyj do sucha. Przechowuj w suchym miejscu poniżej 40°C, poza zasięgiem dzieci.

Jakie materiały mogę ciąć tą wyrzynarką?

Jest przeznaczona do cięcia drewna (do 54 mm), stali (do 6 mm), tworzyw sztucznych i podobnych materiałów. Nie nadaje się do drewna opałowego, azbestu ani jako maszyna stacjonarna.

Co zrobić, jeśli wyrzynarka nadmiernie wibruje?

Sprawdź, czy brzeszczot jest prawidłowo zamontowany i nie jest tępy. Upewnij się, że obrabiany przedmiot jest zamocowany. Jeśli wibracje nie ustają, zleć serwis narzędzia autoryzowanemu centrum.

INSTRUKCJA OBSŁUGI 005223 Meec Tools

Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji) Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi! Zachowaj ją na przyszłość.

EN JIGSAW

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia.

Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

Z zastrzeżeniem prawa do zmian.

W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Malborska 49, 03-286 Warszawa, Polska

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

JIGSAW / STICKSÅG

STIKKSAG / WYRZYNARKA

18VDC

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

005223

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Jonas Backstad

Box 363, SE-532 24 Skara, Sweden

Skara 2018-01-22

Tony Vester

BUSINESS AREA MANAGER

1

2

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia wypadków.
• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pytów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pytów lub oparów.
• Dzieci i inne osoby przyglądające się pracy elektronarzędzia powinny przebywać w bezpiecznej odległości. Rozproszenie uwagi może prowadzić do utraty kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

• Wtyk elektronarzędzia powinien pasować do gniazda sieciowego. Nigdy nie dokonuj żadnych zmian we wtyku. Nigdy nie używaj przejściówek z uziemionymi elektronarzędziami. Używanie niezmodyfikowanych wtyków i odpowiednich gniazd elektrycznych zmniejsza ryzyko porażenia prądem.
• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
• Nie narażaj elektronarzędzia na działanie deszczu i wilgoci. Ryzyko porażenia prądem wzrasta, gdy do elektronarzędzia przedostaje się woda.
• Nigdy nie używaj przewodu do przenoszenia lub ciągnięcia elektronarzędzia ani do wyjmowania

wtyku z gniazda. Zabezpiecz przewód przed wysoką temperaturą, olejami, ostrymi krawędziami i ruchomymi częściami narzędzia. Gdy przewody są uszkodzone lub splątane, wzrasta ryzyko porażenia prądem.

• Jeżeli korzystasz z narzędzia na świeżym powietrzu, używaj wyłącznie przedłużaczy przeznaczonych do użytku zewnętrznego. Dzięki użyciu przedłużacza do użytku zewnętrznego zmniejsza się ryzyko porażenia prądem.
• Jeżeli konieczne jest używanie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć narzędzie do sieci chronionej wyłącznikiem różnicowoprowadowym. Używając wyłącznika różnicowoprowadowego, zmniejszasz ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

• Zachowuj ostrożność. Podczas pracy z elektronarzędziem przez cały czas zachowuj ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia w stanie zmeczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną ciężkich obrażeń.
• Stosuj środki ochrony indywidualnej. Zawsze używaj okularów ochronnych. Stosuj maski przeciwpyłowe, obuwie antypoślizgowe, hełm ochronny i środki ochrony słuchu w zależności od rodzaju elektronarzędzia oraz sposobu posługiwania się nim.

- Unikaj niezamierzonego uruchomienia urządzenia. Przed podłączeniem przewodu

i/lub akumulatora, a także przed podnoszeniem/przenoszeniem elektronarzędzia zawsze sprawdź, czy jest wyłączone. Trzymając palec na przełączniku podczas przenoszenia albo podłączając włączone elektronarzędzie do zasilania, możesz spowodować wypadek.

• Przed włączeniem elektronarzędzia zawsze sprawdzaj, czy zdjęto z niego klucze nastawne i podobne przedmioty. Klucz lub pozostałe narzędzia pozostawione na obracającej się części elektronarzędzia mogą spowodować obrażenia.
• Unikaj nienaturalnych pozycji podczas pracy. Przez cały czas utrzymuj stabilną postawę, aby nie stracić równowagi. W ten sposób można lepiej kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.
• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części urządzenia. Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
• Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy go podłączyć i korzystać z niego w należyty sposób. Odsysanie może zmniejszyć zagrożenia spowodowane przez pył.

OBSŁUGA I KONSERWACJA ELEKTRONARZĘDZI

- Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia odpowiedniego do zaplanowanych prac. Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.

• Nie używaj elektronarzędzia, którego nie można uruchomić i zatrzymać przełącznikiem. Elektronarzędzia, których nie można włączyć lub wyłączyć przełącznikiem, są niebezpieczne i wymagają naprawy.
• Przed regulacją elektronarzędzia, wymianą akcesoriów lub odłożeniem elektronarzędzia wyjmij akumulator i/lub wyciągnij wtyk z gniazda. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.
• Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci. Nie pozwól, aby elektronarzędzie było używane przez dzieci lub osoby, które go nie znają ani nie zapoznały się z zaleceniami dotyczącymi jego bezpiecznej obsługi. W rękach osób niedoświadczonych elektronarzędzia mogą być niebezpieczne.
• Konserwuj elektronarzędzia. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód, czy wszystkie części są zamontowane we właściwy sposób i czy nie są uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. W razie uszkodzenia elektronarzędzie należy naprawić przed ponownym użyciem. Niedostateczny poziom konserwacji elektronarzędzia jest przyczyną wielu wypadków.
• Utrzymuj narzędzia tnące w czystości i dbaj o ich ostrość. Narzędzia tnące, które są prawidłowo konserwowane i mają zaostrzone krawędzie, rzadziej się zakleszczają i są łatwiejsze w obstudze.

- Używaj elektronarzędzia, akcesoriów, końcówek itp. zgodnie z niniejszymi wskazówkami. Weź pod uwagę warunki pracy i rodzaj czynności, która ma zostać wykonana. Zastosowanie elektronarzędzi do celów innych niż te, do których są przeznaczone, może być niebezpieczne.

OBSŁUGA I KONSERWACJA ELEKTRONARZĘDZI

• Akumulator można ładować wyłącznie dołączoną ładowarką. Użycie ładowarki przeznaczonej do danego rodzaju akumulatora z innym akumulatorem może spowodować pożar.
• Używaj elektronarzędzia wyłącznie z dołączonymi akumulatorami. Stosowanie innych akumulatorów grozi obrażeniami ciała i pożarem.
• Jeśli nie korzystasz z akumulatora, przechowuj go z dala od spinaczy, monet, kluczy, gwoździ, śrub i innych metalowych przedmiotów, które mogą spowodować zwarcie. Zwarcie między stykami akumulatora może spowodować oparzenia lub pożar.
• W przypadku niewłaściwego użytkowania z akumulatora może wyciec płyn. Unikaj kontaktu z płynem z akumulatora. Jeżeli płyn z akumulatora przedostanie się na skóre, przemyj to miejsce dużą ilością czystej wody. W razie kontaktu płynu z oczami skonsultuj się z lekarzem. Płyn wyciekający z akumulatora może powodować podrażnienie skóry lub oparzenia.

SERWIS

Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

SZCZEGÓLNE PRZEPISY BEZPIECZEŃSTWA DOTYCZĄCE WYRZYNAREK BEZPRZEWODOWYCH

• Trzymaj elektronarzędzie wyłącznie za izolowane uchwyty podczas pracy w miejscach, w których może dojść do uszkodzenia niewidocznych przewodów elektrycznych przez przystawkę. Kontakt z przewodem pod napięciem może spowodować pojawienie się napięcia na metalowych częściach elektronarzędzia i doprowadzić do porażenia prądem.
• Nigdy nie trzymaj obrabianego przedmiotu w ręce ani na kolanach. Stabilnie przymocuj obrabiany przedmiot narzędziami mocującymi. Należy solidnie zamocować obrabiany przedmiot, aby zminimalizować ryzyko bezpośredniego kontaktu z elektronarzędziem i utraty kontroli nad nim.
• Podpieraj obrabiane przedmioty dużych rozmiarów, aby zminimalizować ryzyko wygięcia lub odłamania. Duże przedmioty mogą się wygiąć pod wpływem własnej masy i dlatego powinny być odpowiednio podparte.
• Nigdy nie pozwalaj dzieciom obstugiwać elektronarzędzia bez nadzoru! Zachowaj szczególnie ostrożność podczas pracy w pobliżu dzieci.
• Po skończonej pracy przechowuj wyrzynarkę w bezpiecznym miejscu niedostępnym dla dzieci.
• Nigdy nie dopuszczaj do kontaktu elektronarzędzia z rozgrzanymi powierzchniami ani otwartym ogniem.
• Nigdy nie dopuszczaj do kontaktu elektronarzędzia z wodą lub innymi cieczami. Elektronarzędzie można czyścić wyłącznie suchą szmatką lub miękką szczotką.

• Zaleca się stosowanie okularów ochronnych podczas pracy z elektronarzędziem. Zawsze używaj maski przeciwpyłowej.

• Jeżeli podczas używania elektronarzędzia doznasz na skórze rąk nieprzyjemnego odczucia albo zauważysz przebarwienia, natychmiast przerwij pracę. Rób przerwy od pracy w odpowiednich odstępach. Jeżeli elektronarzędzie nie jest obsługiwane prawidłowo, istnieje ryzyko wystąpienia syndromu drgania dłoni/ramienia.

• Staraj się nie używać urządzenia w temperaturze poniżej 10°C.

UZUPEŁNIAJĄCE ZASADY BEZPIECZEŃSTWA DOTYCZĄCE NARZĘDZI BEZPRZEWODOWYCH

• Wyjmij akumulator przed konserwacją lub gdy elektronarzędzie nie będzie używane przez dłuższy czas.
• Używaj wyłącznie zalecanego rodzaju akumulatora (patrz „Dane techniczne”).

ZASADY BEZPIECZEŃSTWA DOTYCZĄCE AKUMULATORÓW

• Przed ładowaniem akumulatora przeczytaj zalecenia i zasady bezpieczeństwa.
• Nigdy nie używaj uszkodzonej ładowarki.
• Naprawę akumulatora zlecaj wyłącznie upoważnionemu pracownikowi serwisu.
• Unikaj zwarcia akumulatora. Dopilnuj, by przyłącza akumulatora nie zetknęły się z metalowymi przedmiotami.
• Nie przechowuj akumulatora w miejscach, w których temperatura może osiągnąć 50°C, np. w samochodzie zaparkowanym na słońcu.
• Nie narażaj akumulatora na działanie wilgoci.
• Nie spalaj akumulatora.
• Nigdy nie próbuj otwierać akumulatora.
• W razie kontaktu płynu z akumulatora (roztworu wodorotlenku potasu 25–30%) ze skórą natychmiast spłucz to miejsce

dużą ilością wody. Zneutralizuj roztwór słabym kwasem, np. sokiem z cytryny lub octem. W przypadku dostania się roztworu do oczu płucz je bieżącą wodą przez przynajmniej dziesięć minut, a następnie skontaktuj się z lekarzem.

EMISJE (PYŁU, HAŁASU)

• Narażenie na zbyt duży hałas może spowodować uszkodzenie słuchu. Stosuj środki ochrony słuchu, zwłaszcza podczas pracy w zamkniętych pomieszczeniach.
• Pył i odpryski mogą spowodować uszkodzenia oczu. Używaj okularów ochronnych lub okularów ze szkła bezpiecznego.
• Pył stanowi szczególne zagrożenie. Zabezpiecz się przed wdychaniem pyłu, używając odpowiedniej maski ochronnej.
• Zawsze używaj kasku i obuwia ochronnego.
• Zawsze noś nieuszkodzoną i przylegającą odzież ochronną.
• Nie noś luźnej biżuterii i zwiąż długie włosy.

POZOSTAŁE CZYNNIKI RYZYKA

• Nawet gdy elektronarzędzie jest używane poprawnie, zawsze zachodzi pewne ryzyko, którego nie można wykluczyć. Ze względu na rodzaj i konstrukcję elektronarzędzia mogą wystąpić następujące zagrożenia:
• kontakt z nieosłoniętą częścią ostrza (rany cięte),
• kontakt z odrzucanymi częściami ostrza w razie usterki (rany cięte),
• odbicie albo odrzucane części obrabianego przedmiotu (stłuczenia),
• pogorszenie słuchu w razie niezastosowania odpowiednich środków ochrony podczas pracy (uszkodzenie słuchu),
• szkodliwe dla zdrowia emisje pyłu drzewnego.

OGRANICZANIE HAŁASU I DRGAŃ

• Zaplanuj pracę w taki sposób, by narażenie na silne drgania rozłożyć w dłuższym okresie.
• Aby zmniejszyć hałas i drgania, ogranicz czas użytkowania narzędzia, korzystaj z trybów pracy o niskim poziomie drgań i hałasu oraz stosuj odpowiednie wyposażenie ochronne.
• Wykonaj poniższe czynności, aby zminimalizować ryzyko związane z narażeniem na drgania i/lub hałas:

– Używaj narzędzia zgodnie z niniejszą instrukcją obsługi.
– Sprawdź, czy narzędzie jest w dobrym stanie technicznym.
– Korzystaj z akcesoriów w dobrym stanie technicznym odpowiednich do charakteru wykonywanego zadania.
– Trzymaj pewnie za rękojeści/uchwyty.
– Przeprowadzaj konserwację i smarowanie narzędzia zgodnie z niniejszymi wskazówkami.

Symbole

Poniższe symbole mogą mieć znaczenie dla sposobu użytkowania elektronarzędzia. Upewnij się, że rozumiesz symbole i ich znaczenie.

Przeczytaj instrukcję obsługi.

Noś okulary ochronne i stosuj środki ochrony słuchu.

	Używaj maski przeciwpyłowej.
	Zatwierdzona zgodnośćz obowiązującymidyrektywami UE.
	Produkt należy zutylizowaćjako złom elektryczny.

DANE TECHNICZNE

Napięcie znamionowe 18 V DC
Liczba skoków 0–2500/min
Długość skoku 25,4 mm
Zdolność cięcia w drewnie 54 mm
Zdolność cięcia w stali 6 mm
Masa	1,73 kg
Poziom mocyakustycznej, l_WA 99 dB(A), K = 3 dB
Poziom ciśnieniaakustycznego, l_pA 88 dB(A), K = 3 dB
Drgania*, ah, B 3,327 m/s ^2 , K = 1,5 m/s ^2
Drgania**, ah, M 3,999 m/s ^2 , K = 1,5 m/s ^2

* Cięcie płyt pilśniowych. ** Cięcie blachy.

Zawsze stosuj środki ochrony słuchu!

Deklarowaną wartość drgań i hałasu zmierzoną zgodnie ze standardową metodą testową można wykorzystać do porównania różnych narzędzi oraz dokonania wstępnej oceny narażenia na działanie drgań. Wartości pomiarowe określono zgodnie z normą EN 60745-2-11:2010.

OSTRZEŻENIE!

W zależności od sposobu korzystania z elektronarzędzia i rodzaju obrabianego materiału rzeczywisty poziom drgań i hałasu podczas pracy z narzędziem może różnić się od podanej wartości całkowitej. Dlatego środki ostrożności wymagane do ochrony użytkownika należy zidentyfikować na podstawie oceny narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (biorąc pod uwagę wszystkie etapy cyklu roboczego, jak również czas, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchu).

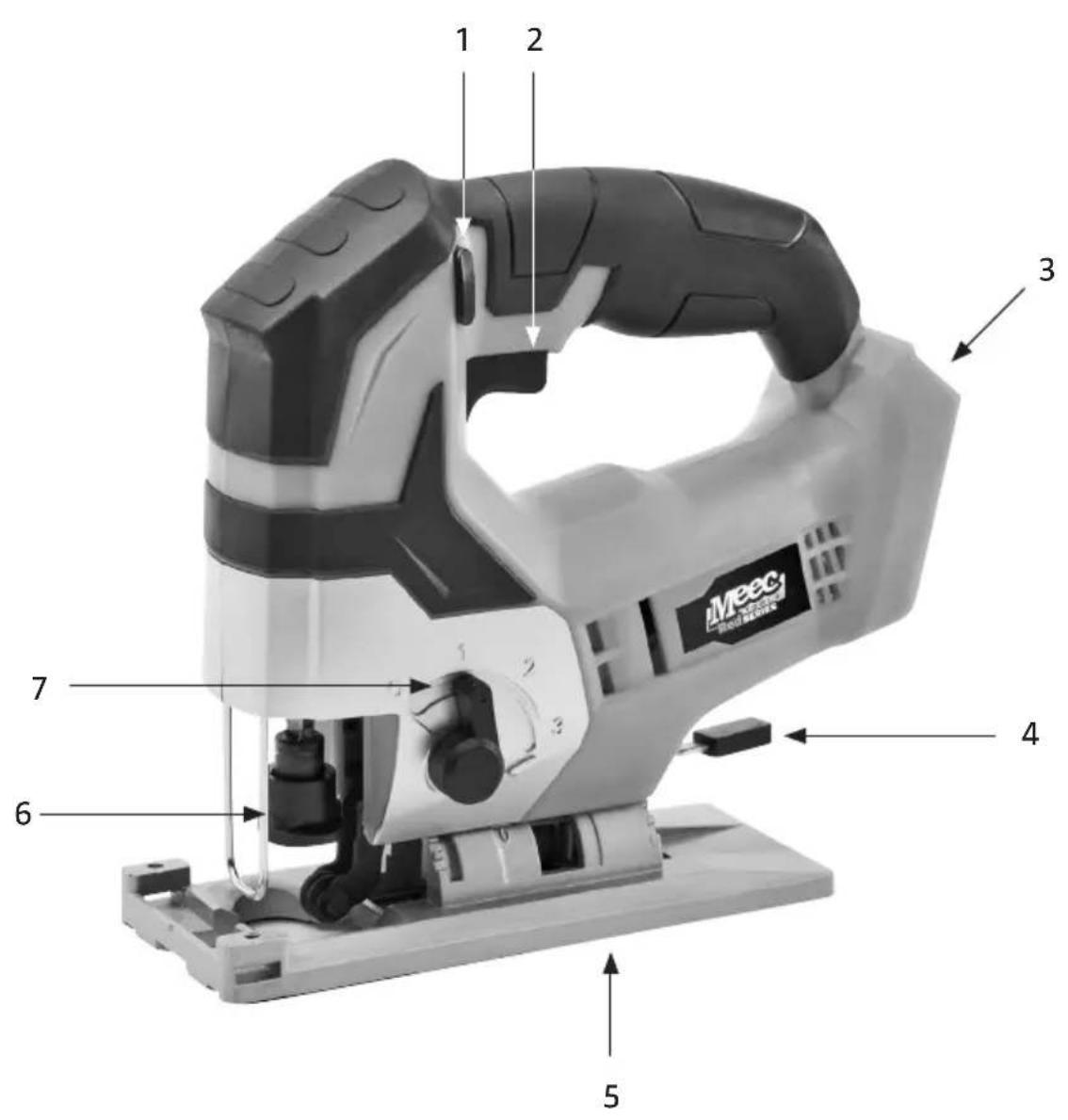

OPIS

1. Blokada rozruchu
2. Przetącznik
3. Złącze akumulatora
4. Ramię blokujące do odchylania podstawy
5. Podstawa
6. Mocowanie ostrza
7. Pokrętło do ustawiania stopnia oscylacji

RYS. 1

UWAGA!

Akumulator z serii Meec Multiseries do kupienia osobno.

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

Wyrzynarka to elektronarzędzie do pracy ręcznej, z jednostronnym, napiętym ostrzem, które tnie różne materiały za sprawą ruchów w przód i w tył. W cienkich płytach lub deskach można wyciąć skomplikowane linie

krzywe i faliste. Wyrzynarką można obrabiać drewno, metal, tworzywa i podobne materiały o wymiarach zgodnych ze wskazówkami. Należy korzystać wyłącznie z ostrzy zalecanych przez producenta.

ZASTOSOWANIE NIEZGODNE Z PRZEZNACZENIEM

Wszystkie zastosowania niewymienione w części „Zastosowanie zgodne z przeznaczeniem” należy uważać za niezgodne z przeznaczeniem. Wyrzynarki nie należy używać:

– do cięcia drewna opałowego,
– do obróbki materiałów zawierających azbest albo inne szkodliwe dla zdrowia substancje,
- jako urządzenia stacjonarnego - stwarza to ryzyko obrażeń.

Użytkownik ponosi odpowiedzialność za ewentualne szkody materialne lub obrażenia ciała, które mogą powstać na skutek użytkowania wyrzynarki w niewłaściwy sposób. Użycie nieoryginalnych części zamiennych prowadzi do utraty gwarancji producenta.

OBSŁUGA

PRZED PIERWSZYM UŻYCIEM

Sprawdź, czy zestaw zawiera wszystkie części i czy nie są one uszkodzone. Nie używaj wyrzynarki, jeśli zauważysz brak lub uszkodzenie którejkolwiek części – ryzyko ciężkich obrażeń ciała i/lub szkód materialnych.

WŁĄCZANIE/WYŁĄCZANIE

Włącz wyrzynarkę, wciskając najpierw blokadę rozruchu, a następnie przełącznik. Aby wyłączyć wyrzynarkę, całkowicie zwolnij przełącznik.

Blokada rozruchu może zostać wciśnięta w obu kierunkach, aby pasowała zarówno prawo-, jak i leworęcznym użytkownikom.

PRĘDKOŚĆ

Ustaw prędkość ostrza (liczbę skoków), wciskając przełącznik na wybraną długość.

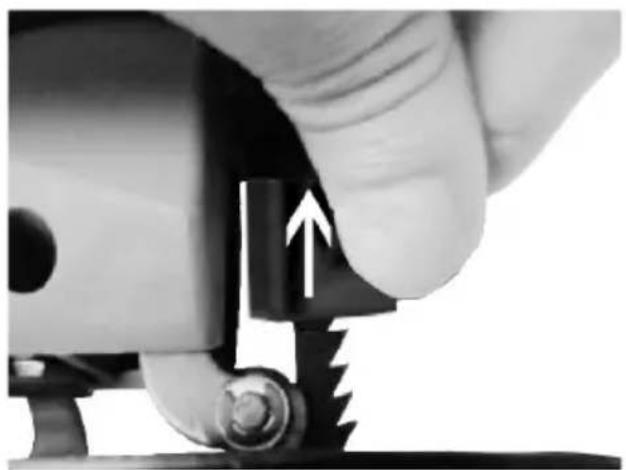

MONTAŻ I WYMIANA OSTRZA

OSTRZEŻENIE!

Przed włożeniem lub wyjęciem ostrza zawsze wyciągaj akumulator z wyrzynarki.

1. Pociągnij mocowanie ostrza w góre (ewentualnie usuń ostrze).
2. Wsuń ostrze w otwór uchwytu mocującego.
3. Zwolnij mocowanie ostrza, aby się zablokowało.

RYS. 2

UWAGA!

Uzębienie ostrza powinno być zwrócone w kierunku cięcia. Upewnij się, że ostrze jest umieszczone w rowku kółka.

REGULACJA KĄTA CIĘCIA

Do cięcia ukośnego i krawędziowego podstawę można odchylić w obie strony w stałych położeniach (0°, 15°, 30° i 45°).

1. Otwórz ramię blokujące do regulacji kąta odchylenia podstawy i ustaw ją w wybranym położeniu. Zablokuj, opuszczając z powrotem ramię blokujące.

RYS. 3

USTAWIANIE STOPNIA OSCYLACJI

Funkcja oscylacji umożliwia określenie, jak szybko i dokładnie ma ciąć wyrzynarka. Przy najwyższym stopniu oscylacji cięcie przebiega szybko, lecz mniej precyzyjne, a gdy funkcja jest wyłączona, cięcie jest najbardziej precyzyjne.

RYS. 4

CIECIE METALU

Pod cienką blachę należy podłożyć cienką płytkę drewnianą i ciąć je razem, aby blacha się nie wygięła. Pamiętaj, że wyrzynarka musi najpierw popracować swobodnie, zanim zostanie wprowadzona w materiał. Podczas cięcia nie dociskaj wyrzynarki w kierunku cięcia. Aby ułatwić cięcie oraz aby ostrze do metalu lepiej się trzymało, można nanieść odrobinę oleju na obszar cięcia.

CIĘCIE TWORZYWA

W miarę możliwości tworzywo należy ciąć od dołu, ponieważ ostrze tnie, poruszając się wyłącznie ruchem pionowym, i dlatego może spowodować nierówności na wierzchu. Z tego powodu należy również zawsze używać ostrza o drobnym uzebieniu. Zwłaszcza w przypadku delikatnych materiałów zaleca się umieszczanie tworzywa między dwiema cienkimi płytkami drewnianymi.

CIĘCIE DREWNA

Podczas cięcia drewna umieść wyrzynarkę podstawą przy obrabianym przedmiocie, tak aby ostrze było ustawione około centymetr od krawędzi i równo do drewna. Uruchom wyrzynarkę i prowadź ją stabilnie do przodu. Mocno przyciskaj wyrzynarkę do materiału, aby nie zaczęła podskakiwać.

UWAGA!

Jeśli z jakiegoś powodu cięcie zostanie przerwane, ostrze powinno całkowicie się zatrzymać – dopiero wtedy można je wyciągnąć z materiału.

KONSERWACJA

OSTRZEŻENIE!

Przed czyszczeniem wyrzynarki lub wymianą ostrza zawsze wyciągaj akumulator z wyrzynarki.

CZYSZCZENIE

UWAGA!

Wiele środków czystości zawiera substancje chemiczne, które mogą uszkodzić części urządzenia wykonane z tworzywa. Nigdy nie używaj benzyny, terpentyny, rozcieńczalnika ani podobnych produktów.

• Regularnie czyść otwory wentylacyjne wyrzynarki.
• Czyść wyrzynarkę lekko zwilżoną szmatką. Następnie dokładnie ją wysusz.
• W celu zapewnienia wydajnej i bezpiecznej pracy narzędzia dbaj o jego ostrość i czystość.
• Nigdy nie otwieraj wyrzynarki. W razie wystąpienia usterki lub zakłóceń działania wyrzynarkę należy oddać do autoryzowanego warsztatu serwisowego.

PRZECHOWYWANIE

- Gdy wyrzynarka nie jest używana, powinna być przechowywana w suchym, bezpiecznym miejscu o maksymalnej temperaturze 40°C, niedostępnym dla nieupoważnionych osób.

• Nie przechowuj akumulatora ani ładowarki w miejscach, w których temperatura może osiągnąć ponad 40°C, np. w samochodzie zaparkowanym na słońcu.
• Nie narażaj wyrzynarki, ładowarki ani akumulatora na działanie wilgoci.

SAFETY INSTRUCTIONS
