Typ produktu	Piła ukośna (piła do cięcia poprzecznego/ukośnego)
Marka	Meec Tools
Model	242-135
Napięcie znamionowe	230 V / 50 Hz
Moc wyjściowa	1500 W (S1)
Prędkość obrotowa bez obciążenia	5000 obr/min
Rozmiar tarczy tnącej	210 mm średnica × 25,4 mm otwór × 2,8 mm szerokość cięcia
Liczba zębów	24
Kąt cięcia (ukos)	-45° / 0° / +45°
Zakres kąta ukośnego	0°-45° w lewo i prawo
Wydajność cięcia 90°	szerokość 310 mm × wysokość 62 mm
Wydajność cięcia 45°	szerokość 215 mm × wysokość 62 mm
Wydajność cięcia 2×45°	szerokość 215 mm × wysokość 36 mm
Poziom ciśnienia akustycznego (L_pA)	100 dB(A), K=3
Poziom mocy akustycznej (L_wA)	106 dB(A), K=3
Poziom drgań (a_h)	2,44 m/s²
Waga	11,5 kg
Odbieranie pyłu	Worek na pył z zamkiem błyskawicznym; adapter do odsysania dla zewnętrznego odkurzacza
Funkcje bezpieczeństwa	Ruchoma osłona tarczy, kołek blokujący do transportu, blokada wrzeciona
Konserwacja	Wymiana szczotek węglowych przez autoryzowany serwis; wymiana przewodu zasilającego przez producenta
Przeznaczenie	Piłowanie drewna i tworzyw sztucznych (nie drewna opałowego ani metalu)
Producent	Jula AB, Box 363, 532 24 SKARA, Szwecja
Dystrybutor	Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Często zadawane pytania - 242-135 Meec Tools

Jak wymienić tarczę tnącą w pile Meec Tools 242-135?

Odłącz piłę od zasilania. Podnieś głowicę maszyny i zablokuj ją kołkiem blokującym (27). Odkręć śrubę (38) na osłonie (39), unieś ruchomą osłonę tarczy (6) i przytrzymaj zatrzask wrzeciona (5). Używając klucza imbusowego (35), odkręć śrubę kołnierzową (40) w kierunku zgodnym z ruchem wskazówek zegara. Zdejmij śrubę i zewnętrzny kołnierz (41), a następnie ściągnij starą tarczę. Wyczyść kołnierze, zamontuj nową tarczę z zębami skierowanymi w kierunku strzałki i zmontuj w odwrotnej kolejności. Przed użyciem upewnij się, że wszystkie osłony działają prawidłowo.

Jaki jest prawidłowy rozmiar tarczy tnącej dla tej piły ukośnej?

Tarcza tnąca musi mieć średnicę 210 mm, otwór 25,4 mm i szerokość cięcia 2,8 mm. Używaj tylko tarcz przeznaczonych do tej maszyny; tarcze do cięcia są zabronione.

Jak wyregulować ograniczniki 90° i 45°?

Dla 90°: Ustaw stół obrotowy na 0°, przechyl głowicę na 0°, umieść kątownik między tarczą a stołem, poluzuj nakrętkę zabezpieczającą (37), wyreguluj śrubę (36) aż kąt wyniesie 90°, a następnie dokręć. Dla 45° w lewo: Przechyl głowicę całkowicie w lewo do 45°, umieść kątownik pod kątem 45° między tarczą a stołem, wyreguluj śrubę (38) dla dokładnego kąta. Dla 45° w prawo: Wyciągnij kołek blokujący (27) i przechyl w prawo, a następnie wyreguluj podobnie.

Jak czyścić i konserwować piłę ukośną?

Przed czyszczeniem odłącz zasilanie. Utrzymuj urządzenia zabezpieczające, otwory wentylacyjne i obudowę silnika wolne od pyłu. Przecieraj czystą szmatką lub przedmuchuj sprężonym powietrzem o niskim ciśnieniu. Czyść okresowo wilgotną szmatką i łagodnym mydłem; unikaj rozpuszczalników. Nie dopuszczaj do dostania się wody do maszyny. Jeśli wystąpią silne iskrzenia, zleć sprawdzenie szczotek węglowych elektrykowi; muszą być wymienione przez autoryzowany serwis. Uszkodzony przewód zasilający musi być wymieniony przez producenta lub wykwalifikowany personel.

Jakie środki ostrożności należy zachować podczas korzystania z tej piły?

Zawsze przed użyciem przeczytaj instrukcję obsługi i bezpieczeństwa. Nosić ochronniki słuchu (poziom dźwięku do 100 dB). Upewnij się, że wszystkie osłony są zamontowane i sprawne. Nigdy nie usuwaj ruchomej osłony tarczy. Trzymaj ręce z dala od tarczy. Użyj urządzenia zaciskowego do zamocowania przedmiotu obrabianego. Unikaj odrzutu, pozwalając pile osiągnąć pełną prędkość przed cięciem. Nie używaj do cięcia drewna opałowego ani metalu.

Jak bezpiecznie transportować piłę?

Zablokuj stół obrotowy, dokręcając śrubę blokującą (12). Naciśnij głowicę maszyny w dół i zablokuj kołkiem blokującym (28), aby zabezpieczyć ją w dolnym położeniu. Zamocuj piłę w tylnym położeniu za pomocą śruby blokującej prowadnicy (26). Przenoś maszynę za nieruchomy stół piły (19) lub podstawę (13). Postępuj zgodnie z instrukcjami, aby ponownie zamontować przed następnym użyciem.

Jaka jest wydajność cięcia piły Meec Tools 242-135?

Przy cięciu poprzecznym 90°: maks. szerokość 310 mm i wysokość 62 mm. Przy ukosie 45°: szerokość 215 mm i wysokość 62 mm. Przy podwójnym ukośnym cięciu (2×45°): szerokość 215 mm i wysokość 36 mm.

Jak podłączyć odkurzacz?

Naciśnij metalowy pierścień na worku na pył (24), aby go rozszerzyć i założyć na adapter odsysania (34). Alternatywnie, podłącz zewnętrzne urządzenie odsysające bezpośrednio do adaptera (34). Opróżnij worek na pył przez otwór z zamkiem błyskawicznym na dole.

Jaka jest gwarancja i gdzie mogę uzyskać serwis?

Produkt objęty jest gwarancją producenta zgodnie z lokalnymi przepisami. W przypadku problemów skontaktuj się z działem serwisu Jula (www.jula.com). Producentem jest Jula AB, Box 363, 532 24 SKARA, Szwecja. Dystrybutorem w Polsce jest Jula Poland Sp. z o.o.

Czy mogę używać tej piły do prac profesjonalnych lub przemysłowych?

Nie, ta piła ukośna jest przeznaczona do użytku nieprofesjonalnego i nieprzemysłowego. Producent nie udziela gwarancji, jeśli jest używana do zastosowań profesjonalnych, rzemieślniczych lub przemysłowych. Jest przeznaczona wyłącznie do piłowania drewna i tworzyw sztucznych.

INSTRUKCJA OBSŁUGI 242-135 Meec Tools

Bruksanvisning för kap-/gersåg 210 mm Bruksanvisning for kapp-/gjærsag 210 mm Instrukcja obsługi pilarki poprzecznej/ukośnej 210 mm Operating instructions for Crosscut/Mitre Saw 210 mm

242-135

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne komponenty mogące być zagrożeniem dla środowiska i dla zdrowia. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary tego samego rodzaju i w tej samej ilości.

PL - Instrukcja obsługi (Tłumaczenie oryginalnej instrukcji)

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem: 22 338 88 88.

www.jula.pl

Informacje ogólne 38

Montaż tarczy pilarki (rys. 1–2, 5–8)....38

Przykręcanie pilarki do podstawy (rys. 1) 38

Precyzyjna regulacja ogranicznika przy cięciu poprzecznym 90° (rys. 1, 9–10)....38

Precyzyjna regulacja ogranicznika przy cięciu ukośnym 45° (rys. 1, 11–13)....39

SPOSÓB UŻYCIA 39

Ciecie poprzeczne 90° i stół obrotowy 0° (rys. 1–2, 14)....39

Ciecie poprzeczne 90° i stół obrotowy 0–45° (rys. 1–2, 15)...... 39

Ciecie ukośne 0–45° i stół obrotowy 0° (rys. 1–2, 16)....39

Ciecie ukośne 0–45° i stół obrotowy 0–45° (rys. 1–3, 17)...... 40

Ograniczenie głębokości cięcia (rys. 18) 40

Worek na pył (rys. 1–3)...... 40

Wymiana ostrza (rys. 1, 19–23)......40

Szczotki węglowe....41

Wymiana kabla zasilającego 41

ENGLISH 43

Intended use 44

BEFORE FIRST USE 47

General 47

Przed użyciem uważnie przeczytaj instrukcję obsługi!

OSTRZEŻENIE!

W celu uniknięcia obrażeń ciała oraz strat materialnych podczas korzystania z urządzenia należy przestrzegać określonych zasad bezpieczeństwa. Dlatego uważnie przeczytaj instrukcję obsługi i zasady bezpieczeństwa. Zachowaj niniejszą instrukcję, aby zawarte w niej informacje były zawsze dostępne. Instrukcja obsługi i zasady bezpieczeństwa powinny zawsze być dołączone do urządzenia, na przykład przy przekazywaniu urządzenia innej osobie. Nie ponosimy odpowiedzialności za wypadki i szkody powstałe na skutek niestosowania się do zasad bezpieczeństwa lub wskazówek zawartych w niniejszej instrukcji.

OSTRZEŻENIE!

• Zapoznaj się ze wszystkimi instrukcjami bezpieczeństwa i pozostałymi wskazówkami. Nieprzestrzeganie zasad bezpieczeństwa oraz pozostałych instrukcji może doprowadzić do wypadku z udziałem elektryczności, wybuchu pożaru i/lub poważnych obrażeń ciała.
  • Zachowaj wszystkie zasady bezpieczeństwa oraz pozostałe instrukcje do przyszłego użytku.

Przeznaczenie

• Pilarka poprzeczna/ukośna jest przeznaczona do cięcia drewna i tworzyw sztucznych, których wymiar jest odpowiedni w stosunku do wymiarów urządzenia. Urządzenie nie jest przeznaczone do cięcia drewna opałowego.
• Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Każde inne użycie uważane jest za niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użycia niezgodnego z przeznaczeniem. Całkowita odpowiedzialność za powstanie takich szkód leży po stronie użytkownika.
• Zwróć uwagę, że nasze urządzenia nie są przeznaczone do użytku zawodowego lub przemysłowego. Nie udzielamy gwarancji na urządzenia wykorzystywane zawodowo lub w działalności rzemieślniczej, przemysłowej itp. Używaj wyłącznie ostrzy przeznaczonych dla tego urządzenia. Zabronione jest stosowanie tarczy tnących, niezależnie od typu.
• Bezwzględne przestrzeganie zasad bezpieczeństwa, instrukcji montażu i zasad obsługi opisanych w instrukcji użytkownika jest warunkiem koniecznym do uznania, że urządzenia wykorzystywane jest zgodnie z przeznaczeniem.
• Osoby pracujące z urządzeniem lub zajmujące się jego konserwacją muszą się z nim dobrze zaznajomić i być świadome potencjalnych zagrożeń.
• Należy ściśle przestrzegać obowiązujących przepisów bezpieczeństwa. Należy stosować się do pozostałych ogólnie przyjętych zaleceń medycznych i zasad bezpieczeństwa.

• Jeżeli urządzenie zostanie zmodyfikowane, odpowiedzialność producenta za ewentualne szkody spowodowane przez urządzenie przestaje obowiązywać. Nawet użytkowanie urządzenia zgodnie z jego przeznaczeniem nie pozwala na całkowite wyeliminowanie wszystkich czynników ryzyka. W związku z konstrukcją tego urządzenia mogą powstać następujące zagrożenia:

• Możliwość dotknięcia nieosłoniętej części ostrza.

• Możliwość kontaktu dłoni z ostrzem w ruchu (rany cięte).
• Możliwość wyrzucania odprysków z obrabianego przedmiotu lub części obrabianego przedmiotu.
• Pęknięcie ostrza.
• Wyrzucenie części ostrza z metalu twardego.
• Uszkodzenie słuchu w przypadku nieużywania środków ochrony słuchu.
• Gromadzenie się szkodliwego dla zdrowia pyłu przy użyciu urządzenia w pomieszczeniach zamkniętych.

DANE TECHNICZNE

Napięcie znamionowe	230 V/50 Hz
Moc	1500 W (S1)
Obroty na biegu jałowym	5000 obr./min
Tarcza tnąca	210 × 25,4 × 2,8 mm
Liczba zębów	24
Kąt cięcia	-45°/0°/+45°
Kąt cięcia ukośnego	0°-45° w lewo i w prawo
Głębokość cięcia 90°	310 x 62 mm
Głębokość cięcia 45°	215 x 62 mm
Głębokość cięcia dla 2 x 45°	215 x 36 mm
Poziom ciśnienia akustycznego, L_pA	100 dB(A), K=3
Poziom mocy akustycznej Lw_A	106 dB(A), K=3
Masa	11,5 kg
Poziom drgań a_h	2,44 m/s^2

Używaj okularów ochronnych!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

OSTRZEŻENIE!

Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić użytkownika.

OPIS

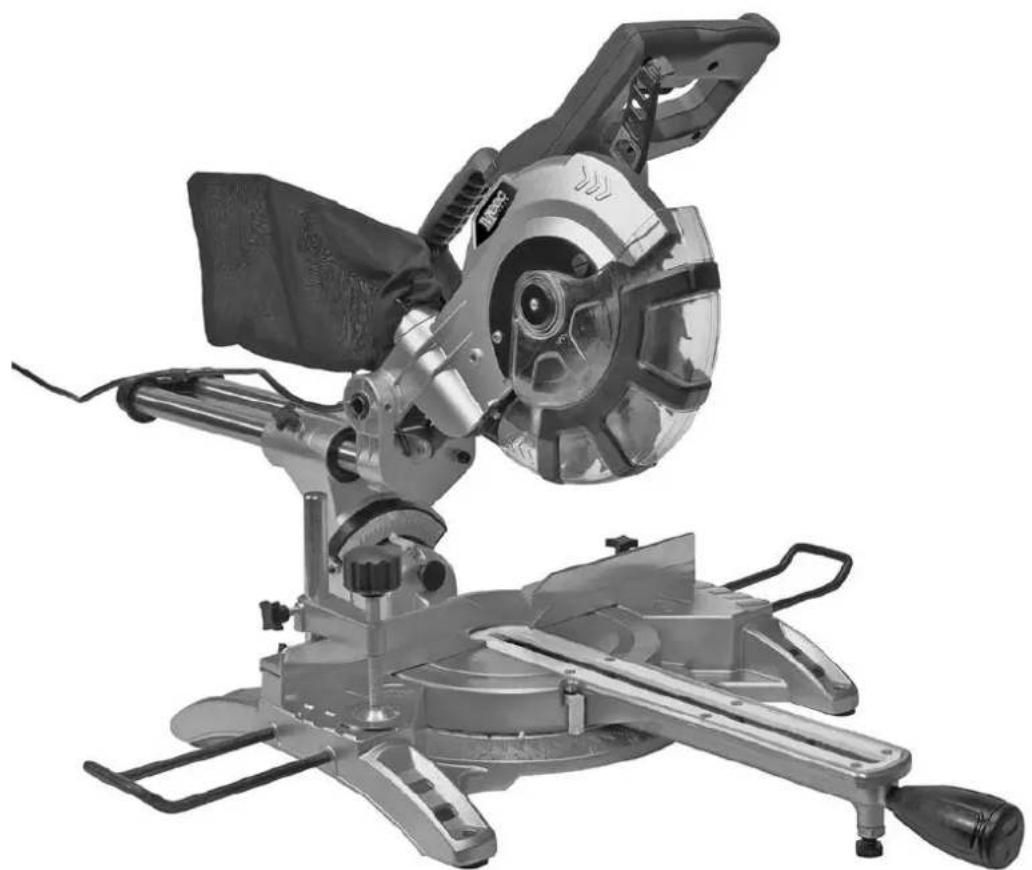

Zobacz rysunki 1–4

1. Uchwyt
2. Przełącznik
3. Dźwignia blokująca
4. Głowica pilarki
5. Blokada ramienia
6. Ruchoma osłona ostrza
7. Ostrze
8. Urządzenie napinające
9. Regulowane ograniczniki ze śrubami mocującymi
10. Podpórka ciętego materiału
11. Listwa ogranicznika

12. Śruba mocująca

13. Podstawa

14. Ramię stołu
15. Pokrętło blokady ramienia
16. Wskaźnik
17. Podziałka
18. Stół obrotowy
19. Nieruchomy stół roboczy
20. Śruba mocująca
21. Wskaźnik
22. Podziałka

23. Worek na pył

24. Prowadnica

25. Śruba mocująca prowadnice
26. Zatyczka blokująca odchylenia 0–45 ° w prawo
27. Zatyczka blokująca
28. Śruba blokująca podpórkę obrabianego przedmiotu
29. Podpórka
30. Ogranicznik głębokości cięcia
31. Śruba regulacyjna głębokości cięcia
32. Przyłącze do odsysania
33. Klucz imbusowy

OBSŁUGA

PRZED PIERWSZYM UŻYCIEM

Informacje ogólne

• Urządzenie należy ustawić na stabilnym stole lub podobnej konstrukcji oraz przymocować do podłoża.
• Przed pierwszym użyciem należy zamontować wszystkie osłony i zabezpieczenia zgodnie z instrukcją.
• Ostrze musi poruszać się swobodnie.
• Zachowaj ostrożność podczas obróbki przedmiotów z drewna, ponieważ mogą znajdować się w nich obce przedmioty, takie jak: gwoździe czy śruby.
• Przed naciśnięciem przełącznika sprawdź, czy ostrze pilarki jest poprawnie zamontowane i czy części ruchome mogą się swobodnie poruszać.
• Przed podłączeniem urządzenia sprawdź, czy wartości podane na tabliczce znamionowej odpowiadają napięciu sieciowemu.

Montaż tarczy pilarki (rys. 1–2, 5–8)

• Poluzuj pokrętło blokady (15) o około 2 obroty, aby przesunąć stół obrotowy (18).
- Przekręć stół obrotowy (18), ustaw wskaźnik (16) na żądaną wartość na skali (17) i zablokuj pokrętłem blokady (15). Urządzenie ma blokady przy położeniu -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6°, 45°. W tych położeniach można zablokować dźwignię.
- Lekko dociśnij głowicę urządzenia (4) do dołu i jednocześnie wyciągnij zatyczkę (28) z uchwytów komory silnika, aby uwolnić pilarkę z dolnego położenia.
- Przekręć głowicę urządzenia (4) do góry, aż dźwignia blokująca (3) zaskoczy.
- Urządzenie napinające (8) można montować z lewej lub prawej strony nieruchomoego stołu roboczego (19).
- Głowicę urządzenia można odchylić maksymalnie pod kątem 45° w lewo, luzując śrubę mocującą (20).
- Aby odchylić głowicę (4) maksymalnie pod kątem 45° w prawo, poluzuj śrubę mocującą (20), wyciągnij zatyczkę (27) i przechyl pilarkę w prawo.
- Podpórka (30) zabezpiecza pracującą pilarkę przed przewróceniem do przodu. Wykręć podpórkę (30) tak, aby dotykała do podstawy.
- Dosuń obie podpórki do obrabianego przedmiotu (10) w nieruchomoym stole roboczym (19) i zamocuj śrubami mocującymi (29).
- Załóż pokrętło blokady (15).
- Naciśnij metalowy pierścień worka na pył (24), aby go rozszerzyć i naciągnij worek na przyłącze odsysania (34).

Przykręcanie pilarki do podstawy (rys. 1)

- Przykręć pilarkę do odpowiedniej, stabilnej podstawy, na przykład stołu roboczego, wkręcając śruby w otwory nóżek. (13).

UWAGA! Podstawa nie wchodzi w skład zestawu.

Precyzyjna regulacja ogranicznika przy cięciu poprzecznym 90° (rys. 1, 9–10)

• Umocuj stół obrotowy (18) w położeniu 0°.
• Poluzuj śrubę mocującą (20) i za pomocą uchwytu (1) i odchyl głowicę urządzenia (4) w położenie 0°.
  • Ustaw ogranicznik kątowy 90° (a) pomiędzy ostrzem (7) a stołem obrotowym (18).
• Poluzuj nakrętkę kontrującą (37) i ustaw śrubę regulacyjną (36) aż kąt pomiędzy ostrzem (7) a stołem obrotowym (18) wyniesie 90°.
  • Dokręć nakrętkę kontrującą (37), aby ustawić głowicę w tym położeniu.
• Na koniec sprawdź położenie wskaźnika (21) na skali (22). Jeżeli trzeba – poluzuj wskaźnik (21) wkrętakiem krzyżakowym, ustaw go w położeniu 0° na skali (22) i ponownie dokręć śrubę mocującą.

UWAGA! Ogranicznik kątowy nie wchodzi w skład zestawu.

Precyzyjna regulacja ogranicznika przy cięciu ukośnym 45° (rys. 1, 11–13)

• Umocuj stół obrotowy (18) w położeniu 0°.
• Poluzuj śrubę mocującą (20) i za pomocą uchwytu (1) pochyl głowicę urządzenia (4) najdalej jak tylko to możliwe do położenia 45°.
  • Ustaw ogranicznik kątowy 45° (b) pomiędzy ostrzem (7) a stołem obrotowym (18).
• Ustaw śrubę regulacyjną (38), tak aby kąt pomiędzy ostrzem (7) a stołem obrotowym (18) wynosił dokładnie 45°.
• Precyzyjna regulacja ogranicznika przy cięciu ukośnym (prawym): Ustaw głowicę urządzenia (4) w położeniu 0°. Wyciągnij zatyczkę blokującą (27), aby ustawić pochylenie na 45° w prawo. Postępuj zgodnie z instrukcją przy ustawianiu pochylenia 45° w lewo.

UWAGA! Ogranicznik kątowy nie wchodzi w skład zestawu.

SPOSÓB UŻYCIA

Ciecie poprzeczne 90° i stół obrotowy 0° (rys. 1–2, 14)

• Przy szerokości cięcia do 100 mm pilarkę można umocować w tylnym położeniu za pomocą śruby blokującej prowadnicę (25). Jeżeli szerokość cięcia przekracza 100 mm śruba blokująca prowadnicę (25) powinna być poluzowana, a głowica urządzenia (4) ruchoma.
  • Ustaw głowicę urządzenia (4) w górnym położeniu.
• Przesuń głowicę urządzenia (4) do tyłu za pomocą uchwytu (1) i w razie potrzeby zablokuj w tym położeniu (w zależności od szerokości cięcia).
  • Położ obrabiany przedmiot na listwie ogranicznika (11) na stole obrotowym (18).
• W razie potrzeby dostosuj położenie ogranicznika (9) do szerokości obrabianego przedmiotu i zamocuj.
• Umocuj obrabiany przedmiot za pomocą urządzenia napinającego (8) na nieruchomoym stole roboczym (19) tak, aby nie przesuwał się podczas cięcia.
  • Naciśnij dźwignię blokady (3), aby zwolnić głowicę urządzenia (4).
• Naciśnij przełącznik (2), aby uruchomić silnik.
• Jeżeli śruba mocująca prowadnicę jest dokręcona (26): Za pomocą uchwytu (1) przesuwaj głowicę urządzenia (4) z lekkim naciskiem w dół, aż ostrze (7) przejdzie przez obrabiany przedmiot.
• Jeżeli śruba mocująca prowadnicę nie jest dokręcona (26): Za pomocą uchwytu (1) pociągnij głowicę urządzenia (4) maksymalnie do przodu, a potem równomiernie, lekko dociskając do dołu. Następnie wolno i równomiernie poprowadź głowicę urządzenia (4) do tyłu, aż ostrze (7) całkowicie przejdzie przez obrabiany przedmiot.
• Po zakończeniu piłowania ustaw głowicę urządzenia (4) ponownie w górnym położeniu spoczynkowym i zwolnij przycisk zasilania (2).

OSTRZEŻENIE!

Urządzenie jest wyposażone w sprężynę zwrotną, która powoduje, że urządzenie automatycznie powraca do górnego położenia. Po zakończeniu piłowania nie zwalniaj uchwytu (1), tylko powoli i z lekkim naciskiem przesuń głowicę urządzenia (4) do góry.

Ciecie poprzeczne 90° i stół obrotowy 0–45° (rys. 1–2, 15)

• Cięcie poprzeczne jest możliwe pod kątem 0–52° w lewo i 0–48° w prawo w stosunku do listwy ogranicznika.
• Zwolnij stół obrotowy (18), luzując śruby mocujące (12).
• Obróć stół obrotowy (18) i wskaźnik (16) na żądaną wartość na skali (17) i zamocuj śrubą mocującą (12). Urządzenie ma blokady dla kątów -45°, -31,6°, -22,5°, -15°, 0°, 15°, 22,5°, 31,6° i 45°. W tych położeniach można zablokować dźwignię.
  • Dokręć ponownie śrubę mocującą (12), aby zablokować stół obrotowy (18).
• Przymocuj obrabiany przedmiot.
• Piłuj zgodnie ze wskazówkami.

Ciecie ukośne 0–45° i stół obrotowy 0° (rys. 1–2, 16)

• Cięcie ukośne jest możliwe pod kątem 0–45° w lewo lub w prawo w stosunku do powierzchni roboczej.
• W razie potrzeby zdejmij urządzenie napinające (8) lub przykręć je po przeciwnej stronie nieruchomoego stołu roboczego (19).

• Ustaw głowicę urządzenia (4) w górnym położeniu.
- Umocuj stół obrotowy (18) w położeniu 0°.
- Poluzuj śruby mocujące (20) i za pomocą uchwytu (1) odchyl głowicę urządzenia (4) w lewo, aż wskaźnik (21) znajdzie się w żądanym położeniu na skali (22).
- Odchylanie głowicy maszyny w prawo: Poluzuj śrubę mocującą (20) i ustaw głowicę urządzenia (4) w położeniu 0°. Wyjmij zatyczkę mocującą (27) i pochyl głowicę urządzenia (4) w prawo, aż wskaźnik (21) znajdzie się w żądanym położeniu na skali (22).
• Dokręć ponownie śrubę mocującą (20), przymocuj obrabiany element i piłuj zgodnie z instrukcją.

Ciecie ukośne 0–45° i stół obrotowy 0–45° (rys. 1–3, 17)

• Cięcie ukośne jest możliwe pod kątem 0–45° w prawo lub w lewo w stosunku do powierzchni roboczej i jednocześnie pod kątem 0–48° w lewo i odpowiednio 0–48° w prawo w stosunku do listwy ogranicznika (podwójne cięcie ukośne).
• W razie potrzeby zdejmij urządzenie napinające (8) lub przykręć je po przeciwnej stronie nieruchomoego stołu roboczego (19).
  • Ustaw głowicę urządzenia (4) w górnym położeniu.
• Zwolnij stół obrotowy (18), luzując śruby mocujące (12).
  • Za pomocą uchwytu (1) ustaw stół obrotowy (18) w żądanym położeniu.
  • Dokręć ponownie śrubę mocującą (12), aby ustawić stół obrotowy.
• Poluzuj śrubę mocującą (20) i za pomocą uchwytu (1) odchyl głowicę urządzenia (4) w lewo lub w prawo pod żadanym kątem.
• Ponownie dokręć śrubę mocującą (20).

- Piłuj zgodnie ze wskazówkami.

Ograniczenie głębokości cięcia (rys. 18)

• Głębokość cięcia można ustawiać bezstopniowo za pomocą śruby (32). Poluzuj radełkowaną nakrętkę na śrubie (32). Ustaw żadaną głębokość cięcia, dokręcając lub odkręcając śrubę (32). Na koniec dokręć nakrętkę radełkowaną na śrubie (32).
• Przeprowadź cięcie próbne, aby sprawdzić ustawienia.

Worek na pył (rys. 1–3)

• Pilarka jest wyposażona w worek na pył (24).
• Worek na pył (24) opróżnia się przez umiejscowiony na spodzie otwór z zamkiem błyskawicznym.
• Podłącz odpowiednie urządzenie odsysające pył do przyłącza (34).

Wymiana ostrza (rys. 1, 19–23)

• Wyciągnij wtyczkę z gniazdka!
• Odchyl głowicę urządzenia (4) i zablokuj ją w górnym położeniu za pomocą zatyczki (27).
- Poluzuj śrubę (38) na osłonie (39). Naciśnij dźwignię blokującą (3), odchyl osłonę tarczy (6) do góry, aż widoczny będzie kołnierz śruby (40).
- Jedną ręką przytrzymaj blokadę ramienia pilarki (5) i umieść klucz imbusowy (35) w śrubie kołnierzowej (40).
- Przytrzymaj nieruchomo blokadę ramienia pilarki (5) i powoli obracaj śrubę kołnierzową (40) zgodnie ze wskazówkami zegara. Po maksymalnie jednym obrocie blokada ramienia pilarki (5) zatrzaśnie się.

• Użyj nieco więcej siły, aby poluzować śrubę kołnierzową (40) zgodnie ze wskazówkami zegara.

- Całkowicie wykręć śrubę kołnierzową (40) i zdejmij kołnierz zewnętrzny (41).

• Zdejmij ostrze (7) z wewnętrznego kołnierza i wyciągnij je do dołu.

• Wyczyść dokładnie śrubę kołnierzową (40), kołnierz zewnętrzny (41) i kołnierz wewnętrzny.

- Założ nowe ostrze (7) w odwrotnej kolejności i dokręć.

- Ostrzeżenie! Zęby ostrza (7) muszą być ustawione zgodnie z kierunkiem obrotu (zobacz strzałkę na obudowie).

- Sprawdź, czy wszystkie osłony są poprawnie zamontowane, zanim zaczniesz korzystać z pilarki.

- Ostrzeżenie! Po każdej wymianie ostrza sprawdź, czy nie przemieszcza się w stronę ramienia stołu (14), zarówno w położeniu pionowym jak i przy nachyleniu 45° (14).

- Ostrzeżenie! Postępuj zgodnie z instrukcją dotyczącą wymiany i ustawiania ostrza (7).

KONSERWACJA I SERWIS

UWAGA! Przed czyszczeniem urządzenia wyciągaj wtyczkę z gniazdka.

• Utrzymuj urządzenia zabezpieczające, otwory wentylacyjne i komorę silnika w należytej czystości i wolne od kurzu i zabrudzeń. Wycieraj urządzenie czystą szmatką lub wydmuchaj zabrudzenia sprężonym powietrzem o niskim ciśnieniu.
  • Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Czyść urządzenie regularnie wilgotną szmatką z niewielką ilością mydła. Nie używaj żadnych środków czyszczących lub rozpuszczalników, ponieważ mogą one uszkodzić plastikowe części. Sprawdź, czy do urządzenia nie dostała się woda.

Szczotki węglowe

Jeżeli szczotki węglowe powodują silne iskrzenie, należy zlecić ich sprawdzenie elektrykowi.

Ostrzeżenie! Szczotki węglowe mogą być wymieniane wyłącznie przez uprawnionego pracownika serwisu.

Wymiana kabla zasilającego

Wymiany uszkodzonego kabla zasilającego może dokonać wyłącznie producent, dział obsługi klienta producenta lub inny wykwalifikowany personel serwisowy.

TRANSPORT

• Dokręć śrubę mocującą (12), aby zablokować stół obrotowy (18).
- Naciśnij dźwignię blokującą (3), przyciśnij głowicę urządzenia (4) do dołu i zablokuj zatyczką mocującą (28). W ten sposób pilarka zablokowana jest w dolnym położeniu.
• Zamocuj pilarkę w tylnym położeniu za pomocą śruby blokującej prowadnicę (26).
- Przenieś urządzenie za nieruchomoś stół roboczy (19) lub stelaż, jeżeli urządzenie zostało na nim zamontowane.
- Przy ponownym montażu urządzenia postępuj zgodnie z instrukcją.

SAFETY INSTRUCTIONS

oświadcza, że budowa i sposób produkcji niniejszego produktu

MITRE SAW / KAP & GERINGSSÅG

KAPP- OG GJÆRSAG / PIŁA UKOŚNICA

J1X-KZ6-210 1500W, ∅210

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

242-135

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Imię i nazwisko osoby odpowiedzialnej za przygotowanie dokumentacji technicznej:

Jonas Backstad

Box 363, SE-532 24 Skara, Sweden

Skara 2017-06-07

Tony Vester

BUSINESS AREA MANAGER
