Bravia KDL-40V4000K - Telewizor SONY - Bezpłatna instrukcja obsługi

Typ produktu	Telewizor LCD
Marka	Sony
Model	Bravia KDL-40V4000K
Przekątna ekranu	40 cali (101,6 cm)
Rozdzielczość	1920 x 1080 (Full HD)
Proporcje obrazu	16:9
Typ matrycy	VA LCD
Podświetlenie	CCFL
Częstotliwość odświeżania	50/60 Hz
Wymiary (z podstawą)	Ok. 100,5 x 68,7 x 26,5 cm (S x W x G)
Waga (z podstawą)	Ok. 25 kg
Pobór mocy (czuwanie)	0,3 W
Pobór mocy (typowy)	220 W
Napięcie	220-240 V AC, 50/60 Hz
Wejścia HDMI	3 x HDMI (1.3)
Wejścia komponentowe wideo	1 x YUV
Wejścia composite wideo	1 x AV
Wejście PC (VGA)	1 x D-sub 15-pin
Port USB	1 x USB (tylko do serwisu)
Gniazdo słuchawkowe	1 x 3,5 mm
Tuner	DVB-T / DVB-C / Analog
Standard VESA	400 x 200 mm
Głośniki	2 x 10 W (S-Force Front Surround)
Klasa energetyczna	A (zgodnie z etykietą UE)
Języki instrukcji	DA, EN, FI, NO, PL, RU, SV

Często zadawane pytania - Bravia KDL-40V4000K SONY

Jak podłączyć urządzenia zewnętrzne do telewizora?

Telewizor Sony Bravia KDL-40V4000K posiada wiele wejść, w tym 3 porty HDMI, 1 wejście komponentowe wideo, 1 wejście composite AV oraz wejście VGA PC. Podłącz urządzenie odpowiednim kablem i wybierz źródło sygnału za pomocą przycisku 'Input' na pilocie.

Jaki jest standard VESA dla tego telewizora?

Standard VESA wynosi 400 x 200 mm. Użyj kompatybilnego uchwytu ściennego i upewnij się, że wytrzymuje on wagę telewizora (ok. 25 kg z podstawą).

Jak wykonać reset do ustawień fabrycznych?

Naciśnij przycisk HOME na pilocie, przejdź do Ustawienia > Ustawienia systemowe > Reset fabryczny. Potwierdź reset. Wszystkie ustawienia zostaną przywrócone do domyślnych.

Pilot nie działa. Co robić?

Najpierw sprawdź baterie. Jeśli są w porządku, upewnij się, że między pilotem a czujnikiem podczerwieni telewizora nie ma przeszkód. Spróbuj zresetować pilot, wyjmując baterie i naciskając dowolny przycisk przez 5 sekund. Jeśli nadal nie działa, zastąp go pilotem uniwersalnym kompatybilnym z telewizorami Sony.

Jak czyścić ekran telewizora?

Użyj miękkiej, suchej ściereczki z mikrofibry, aby delikatnie przetrzeć ekran. Nie używaj płynów, chemikaliów ani materiałów ściernych. W przypadku uporczywych plam lekko zwilż ściereczkę wodą destylowaną i natychmiast wytrzyj.

Dlaczego nie ma obrazu, ale dźwięk działa?

Sprawdź, czy źródło sygnału jest prawidłowe. Naciśnij przycisk Input, aby przełączać źródła. Upewnij się również, że podłączone urządzenie jest włączone i wysyła sygnał wideo. Jeśli problem nie ustępuje, spróbuj użyć innego kabla lub wejścia.

Czy mogę podłączyć urządzenie Bluetooth?

Nie, ten model telewizora nie ma wbudowanego Bluetooth. Możesz użyć zewnętrznych adapterów Bluetooth przez USB (jeśli obsługiwane) lub podłączyć urządzenia przez HDMI lub analogowe wyjścia audio.

Jak włączyć napisy podczas DTV?

Naciśnij przycisk SUBTITLE na pilocie (jeśli dostępny) lub przejdź do Ustawienia > Ustawienia cyfrowe > Ustawienia napisów i wybierz preferowany język.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,3 W zgodnie z przepisami dotyczącymi oszczędzania energii. Przy typowym użytkowaniu wynosi około 220 W.

Jak zaktualizować oprogramowanie?

Odwiedź witrynę pomocy technicznej Sony dla swojego regionu i wyszukaj aktualizacje oprogramowania dla KDL-40V4000K. Pobierz aktualizację na dysk USB sformatowany jako FAT32, włóż go do portu USB, następnie przejdź do Ustawienia > Ustawienia systemowe > Aktualizacja oprogramowania i postępuj zgodnie z instrukcjami na ekranie.

INSTRUKCJA OBSŁUGI Bravia KDL-40V4000K SONY

Instrukcja obsługi PL

Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed rozpoczęciem eksploatacji tego telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Uwagi dotyczące funkcji TV cyfrowej

□Funkcje dotyczące telewizji cyfrowej (毆)— działać tylko w krajach lub regionach, w których dostępne są usługi kablowe zgodne z DVB-C (MPEG2). Należy poinformować się u sprzedawcy sprzętu, czy na danym terenie odbierany jest sygnał DVB-T, lub zasięgnąć informacji u operatora kablowego czy dostępny sygnał DVB-C jest zgodny z tym odbiornikiem TV.
☐Operator kablowy może pobierać opłatę za usług i lub wymagać wyrażenia zgody na warunki umowy.
□Ten odbiornik TV jest wykonany według specyfikacji DVB-T i DVB-C, jednak nie gwarantuje się jego zgodności z przyszłymi programami cyfrowej naziemnej telewizji DVB-T i cyfrowej kablowej telewizji DVB-C.
□Niektóre funkcje telewizji cyfrowej mogą być niedostępne w niektórych krajach/regionach, a funkcja kablowa DVB-C może nie działać prawidłowo w wypadku niektórych operatorów.

Wykaz kompatybilnych operatorów sieci kablowych znajduje się w witrynie pomocy technicznej;

Informacje dotyczące znaków towarowych

Wyprodukowano na licencji BBE Sound, Inc. Produkt na licencji BBE Sound, Inc. wyprodukowany zgodnie z jednym lub większą liczbą następujących patentów amerykańskich: 5510752, 5736897. Nazwa “BBE” i symbol BBE są znakami towarowymi firmy BBE Sound, Inc.

Wyprodukowano na licencji firmy Dolby Laboratories. “Dolby” oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories. HDMI, logo HDMI i High-Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing LLC.

„BRAVIA” i BRAVIAmi towarowymi Sony Corporation.

BBE®ViVA HD3D Sound

□ Ilustracje używane w tej instrukcji obsługi przedstawiają model KDL-40V4000, jeżeli nie stwierdzono inaczej.
□„xx” w nazwie modelu odpowiada dwóm cyfrom oznaczającym rodzaj wzoru lub kolor.

Spis treści

Informacje i czynności wstępne 4

Informacje dotyczące bezpieczeństwa....9

Środki ostrożności 11

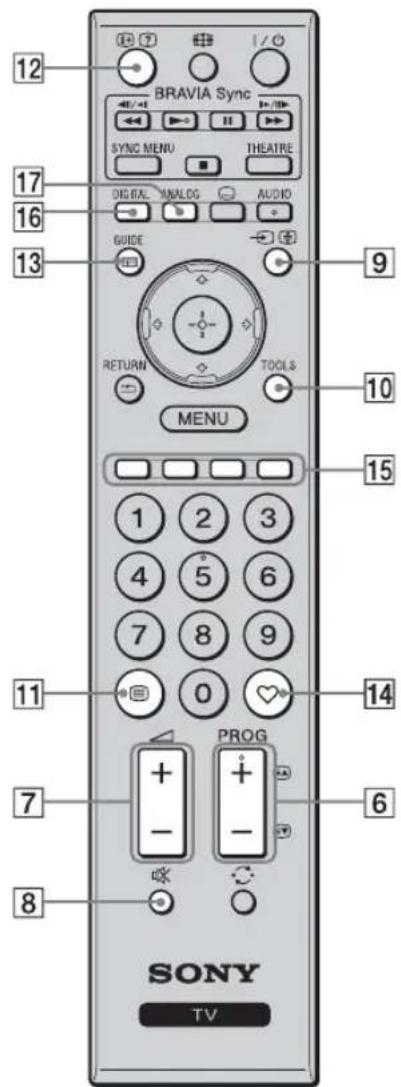

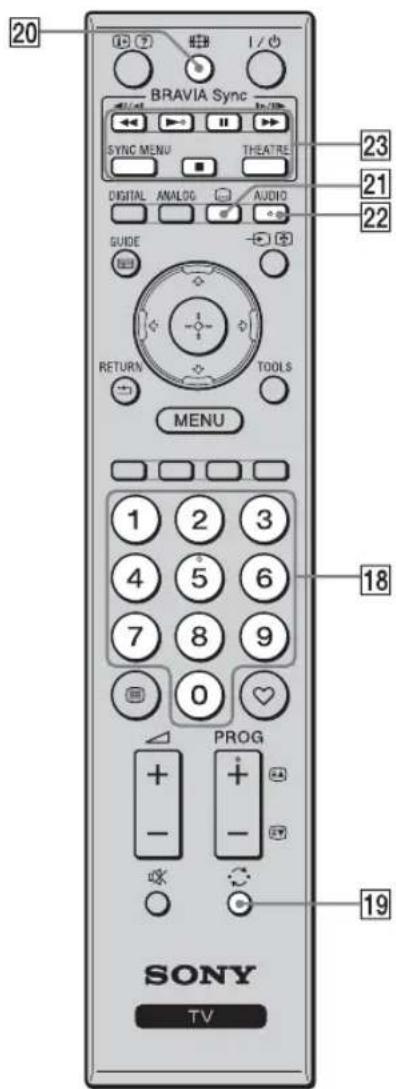

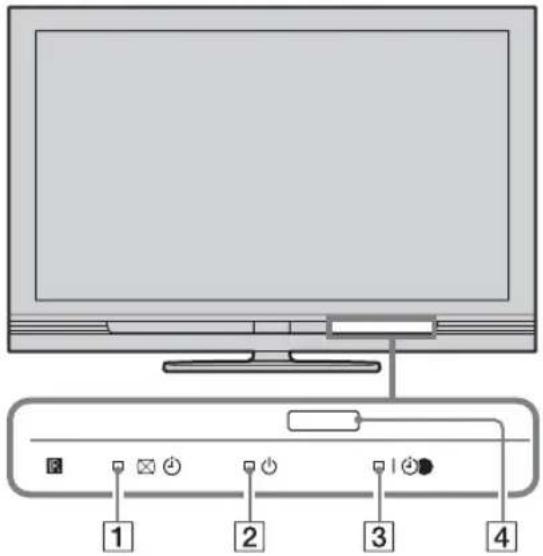

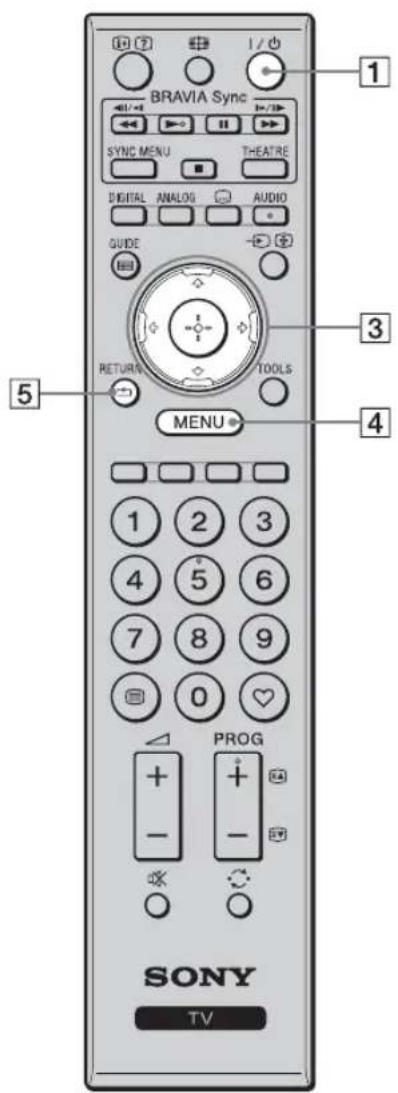

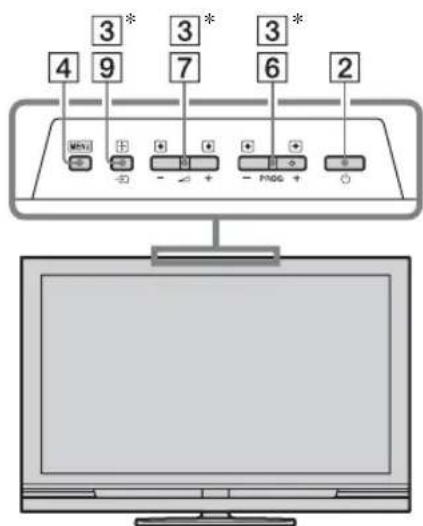

Przyciski pilota i przyciski/wskaźniki odbiornika TV 13

Odbiór audycji telewizyjnych

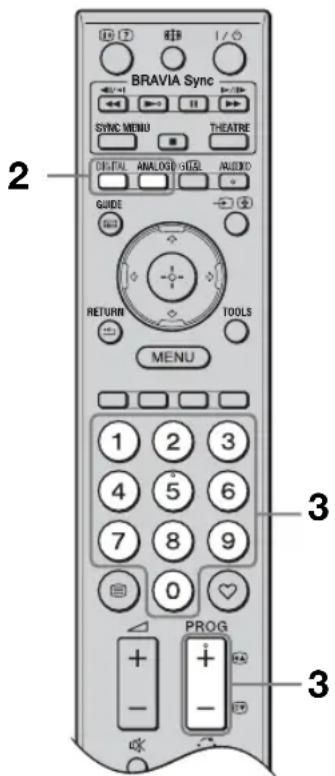

Odbiór audycji telewizyjnych 17

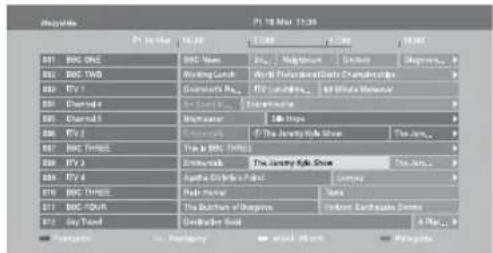

Używanie Cyfrowego elektronicznego informatora programowego (EPG) DVB 19

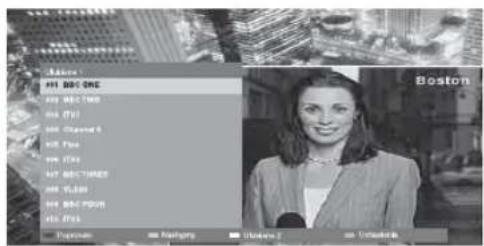

Używanie cyfrowej listy Ulubionych DVB 21

Korzystanie z dodatkowego sprzętu

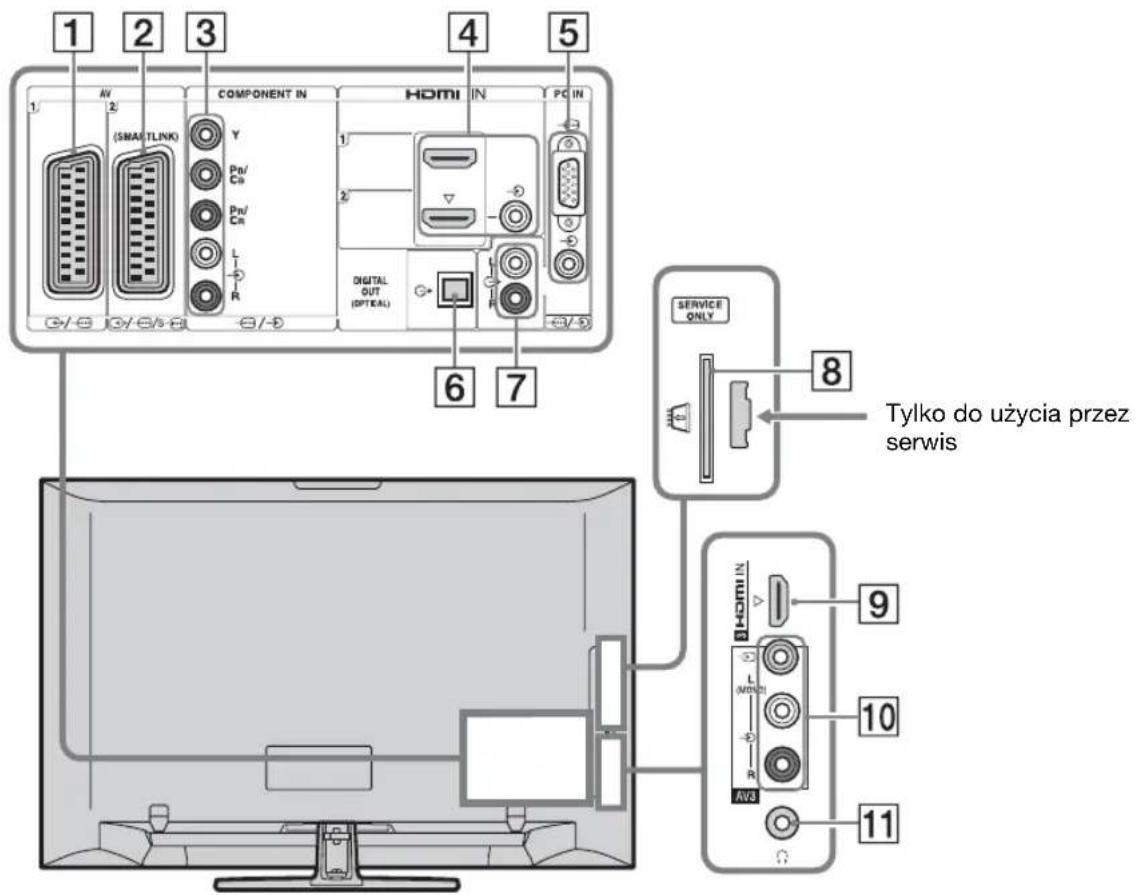

Podłączanie dodatkowego sprzętu 22

Oglądanie obrazów z podłączonych urządzeń...... 24

Używanie BRAVIA Sync (Sterowanie HDMI) 25

Używanie funkcji menu

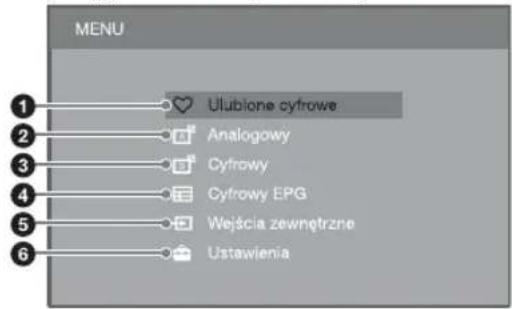

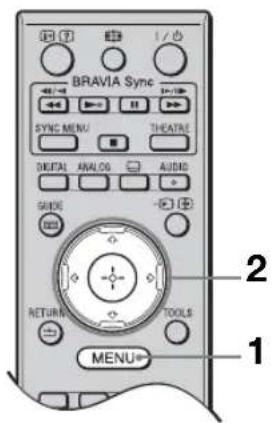

Nawigacja w menu 26

Menu ustawień TV 27

Informacje dodatkowe

Dane techniczne 38

Rozwiązywanie problemów....40

DV3 : tylko dla kanałów cyfrowych

Przed rozpoczęciem używania odbiornika TV należy przeczytać „Informacje dotyczące bezpieczeństwa” (strona 9). Należy zachować tę instrukcję obsługi do używania w przyszłości.

1: Sprawdzanie wyposażenia

Przewód zasilający (typu C-6) (1)

Stojak (1) i wkręty (4) (oprócz KDL-52V4000/52V42xx)

Pilot RM-ED013 (1)

Baterie AA (typu R6) (2)

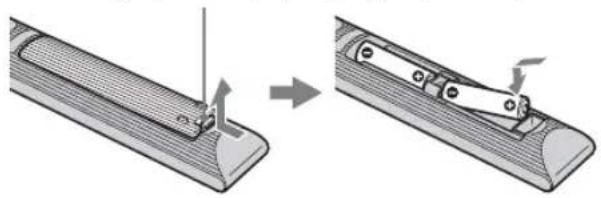

Wkładanie baterii do pilota

Nacisnąć i przesunąć pokrywę, aby otworzyć.

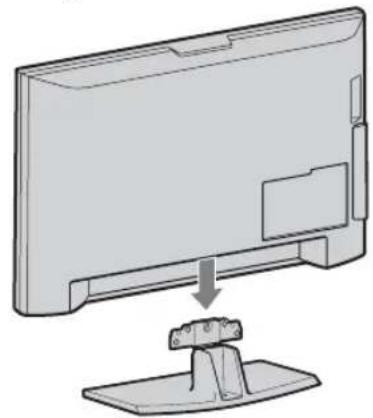

2: Zamocowanie stojaka (oprócz KDL-52V4000/52V42xx)

1

•Gdy używany jest elektryczny śrubokręt, należy nastawić moment obrotowy na okolo 1,5 N·m (15 kgf·cm).

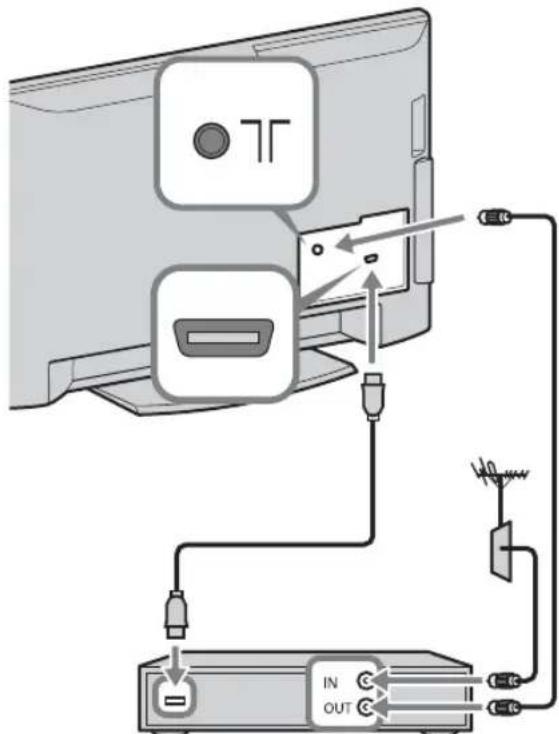

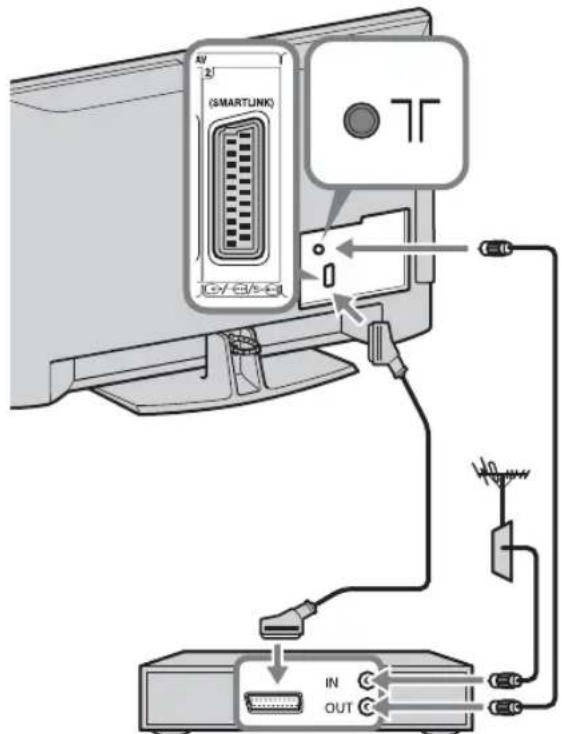

3: Podłączanie anteny/ przystawki Set-top box/ nagrywarki (np. nagrywarki DVD)

Podłączanie przystawki Set-top box/nagrywarki (np. nagrywarki DVD) kablem SCART

Przystawka Set-top box/nagrywarka (np. nagrywarka DVD)

Podłączanie przystawki Set-top box/nagrywarki (np. nagrywarki DVD) kablem HDMI

Przystawka Set-top box/nagrywarka (np. nagrywarka DVD)

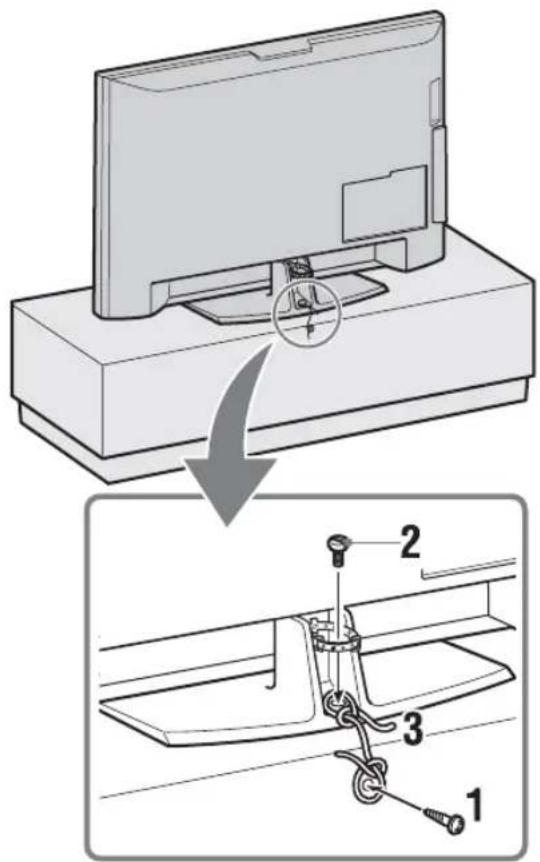

4: Zabezpieczenie odbiornika TV przed przewróceniem

1Umieścić wkręt do drewna (o średnicy 4 mm, brak w zestawie) w stojaku TV.
2Umieścić wkręt maszynowy (M6 × 12, brak w zestawie) w otworze do wkrętu na odbiorniku TV.
3Związać wkręt do drewna i wkręt maszynowy mocnym sznurkiem.

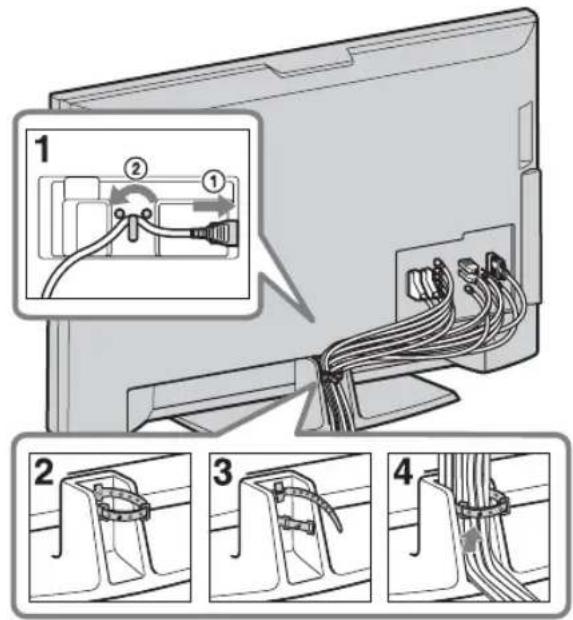

5: Zebranie kabli w wiązkę

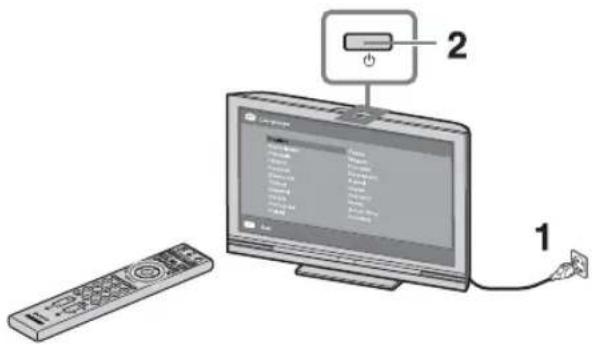

6: Wykonanie początkowej konfiguracji

Aby wybrać najlepsze ustawienia TV w celu korzystania z odbiornika TV w domu, wybrać „Dom”.

6

Sprawdzić, czy antena jest podłączona.

7

Gdy wybrana została opcja „Kablowa”, zalecane jest wybranie „Szybkie przeszukiwanie” dla szybkiego wyszukiwania kanałów. Nastawić „Częstotliwość” i „Identyfikator sieci” zgodnie z informacjami otrzymanymi od operatora kablowego. Jeżeli przy użyciu opcji „Szybkie przeszukiwanie” nie zostaną odnalezione żadne kanały, należy wykonać „Pełne przeszukiwanie” (może to jednak zająć więcej czasu).

Wykaz kompatybilnych operatorów sieci kablowych znajduje się w witrynie pomocy technicznej; http://support.sony-europe.com/TV/DVBC/

- Nie naciskać żadnych przycisków w odbiorniku TV lub pilocie podczas wyszukiwania dostępnych kanałów.

8

Jeżeli potrzebna jest zmiana kolejności kanałów analogowych, wykonać kroki z „Sortowanie programów” na stronie 34. Jeżeli odbiornik TV nie może odbierać kanałów nadawanych cyfrowo, na ekranie pojawi się menu „Ustawianie zegara” (strona 30).

9

10

11

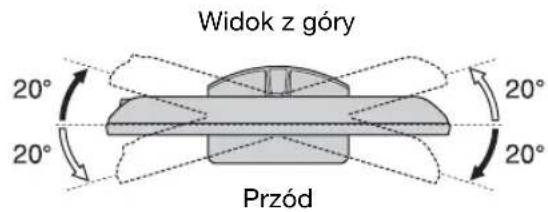

Regulacja kąta widzenia odbiornika TV (z wyjątkiem KDL-40U40xx/40L4000)

Ten odbiornik TV można regulować w pokazanym poniżej zakresie stopni.

Regulacja kąta w lewo i w prawo (połączenie obrotowe)

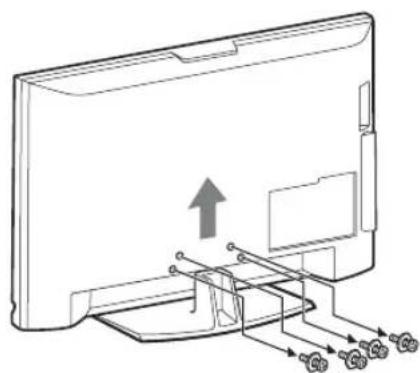

Odłączanie podstawy od odbiornika TV

• Wyjąć wkręty oznaczone znakiem strzałki na odbiorniku TV.
• Nie odłącać podstawy w innych celach niż w celu instalacji odbiornika TV na ścianie.

KDL-52V4000/52V42xx/46V4000/46V42xx/40V4000/40V42xx/40L4000

Informacje dotyczące bezpieczeństwa

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

□Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
□Odbiornik należy ustawić na stabilnej, poziomej powierzchni.
□ Montaż odbiornika na ścianie należy zlecić wykwalifikowanemu instalatorowi.
□Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: KDL-52V4000/52V42xx:

– Ściennego uchwytu mocującego SU-WL500

KDL-46V4000/46V42xx/40V4000/40V42xx/40S40xx/40U40xx/40L4000:

– Ściennego uchwytu mocującego SU-WL500
-Stolika SU-FL300M

☐Do zamontowania haków na odbiorniku TV należy użyć śrub dołączonych w komplecie ze ściennym uchwytem mocującym. Śruby z kompletu są zwymiarowane w taki sposób, że ich długość liczona od czoła haka od strony odbiornika TV wynosi od 8 mm do 12 mm.

Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego.

Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

8 mm - 12 mm

Śruba (w komplecie ze ściennym uchwytem mocującym)

Hak

Mocowanie haka z tyłu odbiornika TV

Transport

□Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
□Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
□Odbiornik należy przenosić w sposób pokazany na ilustracji po prawej stronie. Nie wolno naciskać ekranu ciekłokrystalicznego.
□Podnosząc lub przesuwając odbiornik, należy mocno chwycić go od dołu.
□Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.

Należy pamiętać, aby chwycić panel od dołu, nie chwytać za przednią część. Nie chwytać za wglębienia. Nie przenosić trzymając za przezroczystą ramkę u dołu.

□Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, nalczy zapakować go w oryginalny karton i elementy opakowania.

Wentylacja

□Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.

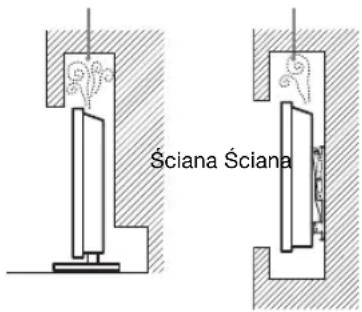

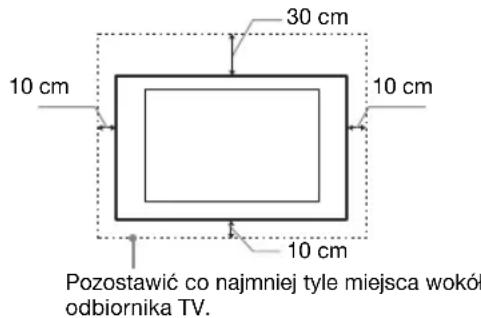

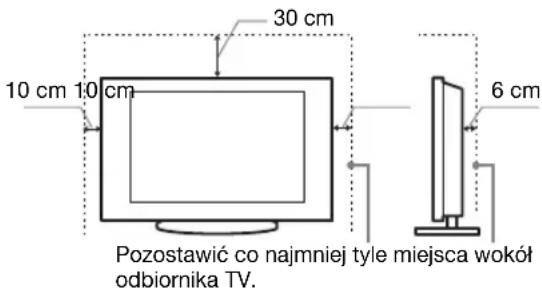

□Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.
□Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację.

Instalacja na ścianie

Instalacja na podstawie

□Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:

– Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
– Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce.
– Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.
– Nie należy instalować odbiornika jak pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Przewód zasilający

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

– Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.
– Wtyczka powinna być całkowicie włożona do gniazda sieciowego.
– Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC.

– W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadaepnąć na przewód.
– Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV, należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
– Przewód zasilający powinien znajdować się z dala od źródeł ciepła.
– Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwagi

□Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
□Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
□Nie należy przerabiać przewodu zasilającego.
□Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
□Podczas odłączania nie wolno ciągnąć za sam przewód.
□Nie należy podłącać zbyt wielu urządzeń do tego samego gniazda sieciowego.
□Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

Niedozwolone użycie

Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.

Warunki:

Nie należy umieszcać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

Okoliczności:

Odbiornika TV nie należy dotykać mokrymi rękoma, przy zdjętej obudowie lub z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.

Kawałki szkła lub uszkodzenia:

□W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i, w efekcie, prowadzić do poważnych obrażeń ciała.
□W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Niezastosowanie się do powyższego zalecenia może spowodować porażenie prądem elektrycznym.

Gdy odbiornik TV nie jest używany

□Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
□Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
□ Nicktóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienia ich w trybie gotowości.

Zalecenia dot. bezpieczeństwa dzieci

□Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
□Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego.

Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta.

W przypadku:

– Uszkodzenia przewodu zasilającego.
– Gniazd sieciowych słabo trzymających wtyczkę.
– Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy.
– Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych.

Środki ostrożności

Oglądanie telewizji

□Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
□Podeczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

Ekran LCD

□Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub ziclonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.
□Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.
□Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.
□Długotrwałe wyświetlanie obrazów nieruchomoch może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
□Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.
□Ekran LCD zawiera niewielką ilość ciekłych kryształów. Nicktóre lampy fluorescencyjne umieszczone w odbiorniku TV zawierają również rtęć. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu/obudową odbiornika TV i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka.

Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.

□Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
□Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
□Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy na telewizor.

Urządzenia dodatkowe

W pobliżu odbiornika TV nie należy umieszcać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.

Baterie

□Baterie należy wkładać do pilota z zachowaniem odpowiedniej biegunowości.
□W pilocie nie należy stosować baterii różnego typu lub używać starych baterii łącznie z nowymi.
□Zużyte baterie należy utylizować w sposób bezpieczny dla środowiska. W niektórych krajach mogą obowiązywać lokalne przepisy dot. utylizacji baterii. W takim przypadku należy skontaktować się z odpowiednimi władzami.
□Z pilotem należy odpowiednio postępować. Nie wolno nim rzucać, stawać na niego lub rozlewać na nim żadnych płynów.
□Pilota nie należy kłaść w pobliżu źródeł ciepła, w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub w miejscach wilgotnych.

Utylizacja telewizora

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol na baterii lub na jej opakowaniu oznacza, że bateria nie może być traktowana jako odpad komunalny. Symbol ten, dla pewnych baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) są dodawane, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobice potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o cheapestnym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Producentem tego produktu jest Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Upoważnionym przedstawicielem producenta w Unii Europejskiej, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami zasadniczymi, jest Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58. W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych, lub z najbliższym sprzedawcą produktów Sony.

Przyciski pilota i przyciski/wskaźniki odbiornika TV

Przyciski pilota i odbiornika TV

Przyciski na odbiorniku TV działają tak samo, jak przyciski na pilocie.

* W menu TV te przyciski działają jako ⇌/↔/↔/→/⊕

- Przycisk numeryczny 5, oraz przyciski ▶, PROG + i AUDIO mają kropkę wyczuwaną dotykiem. Kropki wyczuwane dotykiem pełnią rolę orientacyjną podczas operacji na odbiorniku TV.

Przycisk Opis
1I/⏻(Stan gotowości odbiornika TV)	Nacisnąć, aby włączyć lub wyłączyć odbiornik TV z trybu oczekiwania.
2 ⏻(Zasilanie)	Nacisnąć, aby włączyć lub wyłączyć odbiornik TV.⚠️Aby całkowicie wyłączyć odbiornik TV, należy po wyłączeniu go przyciskiem odłączyć od sieci przewód zasilania.
3 ⏱/⏻/ Lion/ Lion/ Lion/ Lion	Nacisnąć ⏱/⏻/ Lion/ Lion, aby przesunąć kursor na ekranie. Nacisnąć ⏱aby wybrać/potwierdzić podświetloną opcję.
4MENU Nacisnąć, aby wyświetlić menu TV (strona 26).
5 RETURN / ➔	Nacisnąć, aby wrócić do poprzedniego ekranu wyświetlanego menu.

6PROG +/-/EA/EV	W trybie TV: Nacisnąć, aby wybrać następny (+) lub poprzedni (-) kanał.W trybie tekstowym: Nacisnąć, aby wybrać następną (Elub poprzednią () stronę.
7Δ+/-(Głośność)	Nacisnąć, aby nastawić głośność.
8※(Wyciszanie)	Nacisnąć, aby wyciszyć dźwięk. Nacisnąć ponownie, aby przywrócić dźwięk.💡●Nacisnąć ten przycisk w trybie gotowości, aby włączyć TV bez dźwięku.
9/→⊕(Wybieranie wejścia / Zatrzymanie tekstu)	W trybie TV: Nacisnąć, aby wyświetlić listę urządzeń podłączonych do odbiornika TV (strona 24).W trybie tekstowym: Nacisnąć, aby zatrzymać bieżącą stronę.
10TOOLS Nacisnąć, aby wyświetlić listę, która zawiera „PAP” (strona 24), „PIP” (strona 24), „Sterowanie urządzeniami”, lub skróty do niektórych menu nastawień (strona 27). Aby operować urządzeniami obsługowanymi przez sterowanie HDMI, należy użyć menu „Sterowanie urządzeniami”.Opcje na liście będą różne w zależności od źródła wejścia.
11≡(Tekst)	Nacisnąć, aby wyświetlić informacje tekstowe (strona 17).
12⊕/?(Pokazywanie Informacji / Tekstu)	W trybie cyfrowym: Wyświetla szczegółowe informacje o aktualnic oglądanym programie.W trybie analogowym: Wyświetla takie informacje, jak aktualny numer kanału i format ekranu.W trybie tekstowym (strona 18):Wywołuje ukryte informacje (na przykład odpowiedzi do quizu).
13GUIDE / EPG	Nacisnąć, aby wyświetlić Cyfrowy elektroniczny informator programowy (EPG) (strona 19).
14♡(Ulubione)	Nacisnąć, aby wyświetlić utworzoną przez siebie cyfrową listę Ulubionych (strona 21).
15Przyciski kolorowe	Gdy dostępne są kolorowe przyciski, na ekranie pojawi się przewodnik po operacjach.Sposób wykonania wybranej operacji opisany jest w przewodniku po operacjach (strona 18, 19, 21).
16 DIGITAL	Nacisnąć, aby wyświetlić ostatnio oglądany kanał cyfrowy.
17ANALOG	Nacisnąć, aby wyświetlić ostatnio oglądany kanał analogowy.

18	Przyciski numeryczne	W trybie TV: Nacisnąć, aby wybrać kanały.Dla kanałów o numerze 10 i wyższym, drugą i trzecią cyfrę należy nacisnąć szybko.W trybie tekstowym: Nacisnąć, aby wprowadzić numer strony.
19	○(Poprzedni kanał)	Nacisnąć, aby wrócić do ostatnio oglądancego kanału (oglądanego przez ponad pięć sekund).
20	(Tryb ekranowy)	Nacisnąć, aby zmienić format ekranu (strona 18).
21	○(Ustawienie napisów)	Nacisnąć, aby wyświetlić menu „Ustawienia napisów” (strona 36) (tylko w trybie cyfrowym).
22	AUDIO W trybie	analogowym: Nacisnąć, aby zmienić tryb podwójnego dźwięku (strona 29).W trybie cyfrowym: Nacisnąć, aby wyświetlić menu „Język audio” (strona 36).
23	BRAVIA Sync	◀◀/▶/■/▶▶/■: Można operować urządzeniami podłączonymi do odbiornika TV, zgodnymi z BRAVIA Sync.SYNC MENU: Wyświetla menu podłączonego sprzętu HDMI. Podczas oglądania ekranów lub programów z innych wejść, po naciśnięciu przycisku wyświetlone zostanie „Wybór urządzeń HDMI”.THEATRE: Można włączać lub wyłączać tryb kinowy. Gdy tryb kinowy jest włączony, automatycznie zostaje nastawione optymalne wyjście audio (jeżeli odbiornik TV jest podłączony do systemu audio kablem HDMI) i jakość obrazu programów w technologii filmowej.💡Gdy odbiornik TV zostanie wyłączony, tryb kinowy również się wyłączy.💡Sterowanie HDMI (BRAVIA Sync) jest dostępne tylko dla podłączonych urządzeń Sony, które posiadają logo BRAVIA Sync lub Są zgodne ze sterowaniem HDMI.

Wskaźniki

KDL-52V4000/52V42xx/46V4000/46V42xx/40V4000/40V42xx

1 Wskaźnikwyłączonegoobrazu /Programator	Świeci się na zielono po wybraniu „Obraz wyłączony” (strona 29).Świeci się na pomarańczowo po nastawieniu Programatora (strona 30).
2 — Stangotowości	Świeci się na czerwono, gdy odbiornik TV jest w trybie gotowości.
3 I ZasilanąProgramatornagrywania	Świeci się na zielono po włączeniu odbiornika TV.Świeci się na pomarańczowo po nastawieniu nagrywania z Programatorem(strona 19).Świeci się na czerwono podczas nagrywania z Programatorem.
4 Czujnik zdalnegosterowania	Odbiera sygnały IR z pilota.Nie zasłaniać czujnika. Czujnik może nie działać właściwie.

- Przed odłączeniem przewodu zasilającego należy upewnić się, że telewizor jest zupełnie wyłączony. Odłączenie przewodu zasilającego gdy telewizor jest włączony może spowodować, że wskaźnik pozostanie zapalony lub być przyczyną usterki telewizora.

O ekranowym przewodniku po operacjach

Przewodnik po operacjach
Przykład: Nacisnąć ⚠ lub RETURN (zobacz 3 lub 5 na stronie 13).

Wyświetlony na dole ekranu przewodnik po operacjach pomaga w operowaniu odbiornika TV pilotem. Użyć przycisków pilota pokazanych w przewodniku po operacjach.

Odbiór audycji telewizyjnych

1 Nacisnąć ⏻ na odbiorniku TV, aby włączyć odbiornik TV.

Gdy odbiornik TV jest w trybie gotowości (wskaźnik ⏻ (oczekiwanie) na przednim panelu odbiornika TV jest czerwony), nacisnąć ⚠/⏻ na pilocie, aby włączyć odbiornik TV.

2 Nacisnąć DIGITAL, aby przełączyć na tryb cyfrowy, lub nacisnąć ANALOG, aby przełączyć na tryb analogowy.

Dostępne kanały różnią się zależnie od trybu.

3 Naciskać przyciski numeryczne lub PROG +/-, aby wybrać kanał TV.

Aby wybrać przyciskami numerycznymi kanały o numerze 10 i wyższym, drugą i trzecią cyfrę należy wprowadzić szybko.

Aby wybrać cyfrowy program za pomocą Cyfrowego elektronicznego informatora programowego (EPG), zobacz strona 19.

W trybie cyfrowym

Na chwilę pojawi się baner z informacją. Na banerze mogą znajdować się następujące ikony.

白: Program radiowy
: Program kodowany/płatny
: Dostępne różne języki audio
: Dostępne napisy
: Dostępne napisy dla słabo słyszących
18: Zalecany wiek minimalny dla aktualnego programu (od 4 do 18 lat)
: Blokada rodzicielska
(czerwony):
Aktualny program jest nagrywany

Dodatkowe czynności

Aby Należy
Uzyskać dostęp do tabeli indeksu programów (tylko w trybie analogowym)	Nacisnąć ⊕. Aby wybrać kanał analogowy, nacisnąć ♠/♥, po czym nacisnąć ⊕.
Uzyskać dostęp do cyfrowej listy Ulubionych (tylko w trybie cyfrowym)	Nacisnąć ♥. Szczegółowe informacje, zobacz strona 21.

Aby wejść na strony teletekstu

Nacisnąć 📄. Po każdorazowym naciśnięciu 📄, wyświetlenie zmienia się cyklicznie w następujący sposób:

Tekst → Tekst i obraz TV → Bez tekstu (wyjście z funkcji teletekstu)

Aby wybrać stronę, nacisnąć przyciski numeryczne lub 📄

Aby zatrzymać stronę, nacisnąć

Aby wywołać ukrytą informację, nacisnąć ?

- Jeżeli na dole strony tekstowej pojawią się opcje w czterech kolorach, dostępna jest usługa szybkiego dostępu do stron (Fast Text - szybkie wyszukiwanie stron). Aby wejść na stronę, nacisnąć przycisk w odpowiadającym jej kolorze.

Aby ręcznie zmienić format ekranu

Nacisnąć kilkakrotnie 📞aby wybrać żądany format ekranu.

Smart*

Wyświetla konwencjonalny obraz telewizyjny 4:3 z imitacją efektu szerokoekranowe- go. Obraz w formacie 4:3 wypełnia cały ekran.

4:3

Wyświetla programy TV w konwencjonalnym formacie 4:3 (np. nie-panoramiczna telewizja) w prawidłowych proporcjach.

Wide

Wyświetła panoramiczne (16:9) programy w prawidłowych proporcjach.

Zoom*

Wyświetla programy telewizyjne w formacie Cinemascope (format Letterbox) w prawidłowych proporcjach.

14:9*

Wyświetla programy telewizyjne formatu 14:9 w prawidłowych proporcjach. Wskutek tego, na ekranie widoczne są czarne obszary na brzegach.

* Obraz może być częściowo obcięty od góry i od dołu. Można nastawić pionową pozycję obrazu. Nacisnąć ♗/♥, aby przesunąć obraz do góry lub do dołu (np. aby czytać napisy).

• Gdy zostanie wybrany „Smart”, niektóre znaki i/lub litery na górze i na dole obrazu mogą nie być widoczne. W takim wypadku nastawić „Rozmiar pionowy” w menu „Ustawienia ekranu” (strona 31).
• Nie można wybrać „4:3” ani „14:9” dla obrazów, których źródłem jest sygnał HD.

•Gdy „Autoformatowanie” (strona 31) jest nastawiony na „Wł.”, odbiornik TV automatycznie wybierze tryb najlepiej dostosowany do rodzaju programu.

•Gdy obrazy ze źródeł 720p, 1080i lub 1080p są wyświetlane z czarną obwódką na brzegach ekranu, wybrać „Smart” lub „Zoom”, aby wyregulować obraz.

Używanie Cyfrowego elektronicznego informatora programowego (EPG) DVB

Cyfrowy elektroniczny informator programowy (EPG)

1 W trybie cyfrowym nacisnąć GUIDE.

2 Wykonać żądaną operację, jak pokazano w następującej tabeli lub na wyświetleniu na ekranie.

* Ta funkcja może być niedostępna w nicktórych krajach/regionach.

Aby Należy
Oglądać program	Nacisnąć ♂/♀/♂/♂ , aby wybrać program, po czym nacisnąć ⚙.
Wyłączyć EPG Nacisnąć GUIDE.
Sortować informacje o programach według kategorii – Lista kategorii	1 Nacisnąć niebieski przycisk.2 Nacisnąć ♂/♀/♂/♂ , aby wybrać kategorię, po czym nacisnąć ⚙.Dostępne kategorić to:„Wszystkie“: Zawiera wszystkie dostępne kanały.Nazwa kategorii (np. „Wiadomości“): Zawiera wszystkie dostępne kanały odpowiadające wybranej kategorii.
Nastawić nagrywanie programu – Programator nagrywania	1 Nacisnąć ♂/♀/♂/♂ , aby wybrać program przeznaczony do nagrania, po czym nacisnąć ⚙2 Nacisnąć ♂/♀ aby wybrać „Programator nagrywania”.3 Nacisnąć , aby nastawić programatory odbiornika TV i nagrywarki.Przy informacji o tym programie pojawi się symbol ⚙(czerwony). Wskaźnik ⚙n przednim panelu odbiornika TV zapali się na pomarańczowo.💡●Powyższa procedura może być wykonana, nawet jeżeli zaczął się już program przeznaczony do nagrania.
Nastawić program na automatyczne wyświetlenie na ekranie w momencie rozpoczęcia – Przypomnienie	1 Nacisnąć ♂/♀/♂/♂ , aby wybrać przyszły program, który ma zostać wyświetlony, po czym nacisnąć ⚙2 Nacisnąć ♂/♀ , aby wybrać „Przypomnienie“, po czym nacisnąć ⚙.Przy informacji o tym programie pojawi się symbol ⚙. Wskaźnik ⚙n przednim panelu odbiornika TV zapali się na pomarańczowo.💡●Jeżeli odbiornik TV zostanie przełączony w tryb gotowości, włączy się automatycznie gdy zacznie się program.
Nastawić czas i datę dla programu przeznaczonego do nagrania– Ręczny programator nagrywania	1 Nacisnąć [IMAGE]2 Nacisnąć ♗/♥, aby wybrać „Ręczny programator nagrywania”, po czym nacisnąć [IMAGE]3 Nacisnąć ♗/♥, aby wybrać datę, po czym nacisnąć [IMAGE].4 Nastawić czas rozpoczęcia i czas zakończenia w taki sam sposób, jak w kroku 3.5 Nacisnąć ♗/♥, aby wybrać program, po czym nacisnąć [IMAGE].6 Nacisnąć , aby nastawić programatory odbiornika TV i nagrywarki.Wskaźnik [IMAGE] przednim panelu odbiornika TV zapali się na pomarańczowo.
Anulować nagrywanie/przypomnienie– Lista programatora	1 Nacisnąć [IMAGE]2 Nacisnąć ♗/♥, aby wybrać „Lista programatora”, po czym nacisnąć [IMAGE].3 Nacisnąć ♗/♥, aby wybrać program przecznaczony do anulowania, po czym nacisnąć [IMAGE]4 Nacisnąć ♗/♥, aby wybrać „Wykasuj ustaw. programatora”, po czym nacisnąć [IMAGE]Pojawi się wyświetlenie potwierdzenia, że program ma być anulowany.5 Nacisnąć [♥/♥], aby wybrać „Tak”, po czym nacisnąć [IMAGE].

[Non-Text]

• W odbiorniku TV można nastawić programator nagrywania na nagrywarce tylko gdy podłączona nagrywarka jest zgodna z funkcją SmartLink. Jednak zależnie od rodzaju podłączonej nagrywarki, nastawienie to może być niedostępne nawet jeżeli nagrywarka jest zgodna z funkcją SmartLink. Szczegółowe informacje, zobacz w instrukcji obsługi dostarczonej razem z nagrywarką.
• Gdy zacznie się nagrywanie, można przełączyć odbiornik TV na tryb gotowości, ale nie należy zupełnie go wyłącaź, bo nagrywanie zostanie anulowane.
• Jeżeli nastawione zostało ograniczenie wiekowe dla programów, na ekranie pojawi się komunikat, aby podać kod PIN. Szczegółowe informacje, zobacz „Ochrona przed dziećmi” na stronie 37.

Używanie cyfrowej listy Ulubionych

Cyfrowa Lista Ulubionych

Można podać maksymalnie cztery listy ulubionych kanałów.

1 W trybie cyfrowym nacisnąć.

2 Wykonać żadaną operację, jak pokazano w następującej tabeli lub na wyświetleniu na ekranie.

* Ta funkcja może być niedostępna w niektórych krajach/regionach.

Aby Należy
Stworzyć listę Ulubionych po raz pierwszy	1 Nacisnąć , aby wybrać „Tak”.2 Nacisnąć żółty przycisk, aby wybrać listę Ulubionych.3 Nacisnąć ⇌/ Venezuela, aby wybrać kanał, który będzie dodany, po czym nacisnąć ⊕Symbol pojawi się obok kanałów, które zostały zapisane na liście Ulubionych.
Oglądać kanał	1 Nacisnąć żółty przycisk, aby wybrać listę Ulubionych.2 Nacisnąć ⇌/ Venezuela, aby wybrać kanał, po czym nacisnąć ⊕.
Dodać lub usunąć kanały na liście Ulubionych	1 Nacisnąć niebieski przycisk.2 Nacisnąć żółty przycisk, aby wybrać listę Ulubionych do edycji.3 Nacisnąć ⇌/ Venezuela, aby wybrać kanał, który zostanie dodany lub usunięty, po czym nacisnąć ⊕
Usunąć wszystkie kanały z listy Ulubionych	1 Nacisnąć niebieski przycisk.2 Nacisnąć żółty przycisk, aby wybrać listę Ulubionych do edycji.3 Nacisnąć niebieski przycisk.4 Nacisnąć ⇌/ Venezuela, aby wybrać „Tak”, po czym nacisnąć ⊕.

Podłączanie dodatkowego sprzętu

Do odbiornika TV można podłączyć cały szereg dodatkowych urządzeń.

Podłączyć do Symbol wejścia na ekranie		Opis
1	↔/→AV1	Gdy podłączony zostanie dekoder, kodowany sygnał z tunera TV jest wysyłany do dekodera, po czym dekoder rozkodowuje sygnał przed jego wyprowadzeniem.
2	↔/→/s→AV2	→AV2SmartLink stanowi bezpośrednie łącze między odbiornikiem TV a nagrywarką (np. nagrywarką DVD).
3	→COMPONENT IN	→Component Gniazda komponentowe wideo obsługują tylko następujące sygnały wejścia wideo: 480i, 480p, 576i, 576p, 720p, 1080i i 1080p.
Podłączyć do	Symbol wejścia na ekranie	Opis
4 HDMI IN 1 lub 2 HDMI 1 lub [IMAGE]9 HDMI IN 3 (z wyjątkiem KDL-40L4000)	HDMI 1 lub [IMAGE]HDMI 2 [IMAGE]HDMI 3	Z podłączonych urządzeń wprowadzane są cyfrowe sygnały wejścia wideo i audio.Ponadto, gdy podłączone urządzenie jest zgodne ze sterowaniem HDMI, obsługiwana jest wymiana informacji z podłączonym urządzeniem. Aby nastawić tę komunikację, zobacz strona 33.Jeżeli urządzenie posiada gniazdo DVI, podłączyć je do gniazda HDMI IN 2 przez interfejs adaptera DVI – HDMI (brak w zestawie), oraz podłączyć gniazda wyjścia audio urządzenia do gniazd wejścia audio znajdujących się wśród gniazd HDMI IN 2.[IMAGE]Gniazda HDMI obsługują tylko następujące sygnały wejścia wideo: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p i 1080/24p. Wejścia wideo komputera, zobacz strona 39.Nalczy stosować wyłącznie przewody autoryzowane HDMI oznaczone logo HDMI. Zalecamy korzystanie z przewodów HDMI Sony (typu High Speed).Podczas podłączania systemu audio zgodnego ze sterowaniem HDMI należy pamiętać o podłączeniu go również do gniazda DIGITAL AUDIO (PCM) OUT (OPTICAL).
5 [IMAGE]/[IMAGE]PC IN PC		Zalecane jest użycie kabla PC wyposażonego w rdzenie ferrytowe, na przykład „Kabel połączeniowy, D-sub 15” (ref. 1-793-504-11, dostępny w stacji serwisu Sony), lub jego ekwiwalentu.
6 DIGITAL AUDIO (PCM) OUT (OPTICAL) (z wyjątkiem KDL-40S40xx/40U40xx/40L4000)		Użyć optycznego kabla audio.
7 Można słuchać dźwięku TV przez podłączone urządzenie audio Hi-Fi.
8 [IMAGE]CAM (Moduł warunkowego dostępu)		Umożliwia dostęp do usług płatnej TV. Szczegółowe informacje, zobacz w instrukcji obsługi dostarczonej razem z CAM.Aby użyć CAM, wyjąć atrapę karty z otworu CAM, następnie wyłączyć odbiornik TV i włożyć kartę CAM w otwór. Gdy CAM nie jest używany zalecane jest, aby atrapa karty była na stałe włóżona do otworu CAM.[IMAGE]CAM nie jest obsługiwany w niektórych krajach/regionach. Należy sprawdzić u autoryzowanego sprzedawcy.
10 [IMAGE]AV3, i [IMAGE]AV3		Urządzenie monofoniczne należy podłączyć do gniazda [IMAGE]AV3 L.
11 [IMAGE] Słuchawki		Można słuchać dźwięku TV przez słuchawki.

Oglądanie obrazów z podłączonych urządzeń

Włączyć podłączone urządzenie i wykonać jedną z następujących operacji.

W przypadku urządzenia podłączonego do gniazda scart 21-stykowym przewodem SCART

Rozpocząć odtwarzanie na podłączonym urządzeniu.

Na ekranie pojawi się obraz z podłączonego urządzenia.

W przypadku samostrojącej się nagrywarki

W trybie analogowym nacisnąć PROG +/- lub przyciski numeryczne, aby wybrać kanał wideo.

W przypadku innego podłączonego urządzenia

Nacisnąć ☑ aby wyświetlić listę podłączonych urządzeń. Nacisnąć ♠/✉, aby wybrać żądane źródło wejścia, po czym nacisnąć ⊕.

Jeżeli przez dwie sekundy po naciśnięciu ♗/▽ nie zostanie wykonana żadna operacja, podświetlona opcja zostanie automatycznie wybrana.

Jeżeli źródło wejścia zostało nastawione na „Pomiń” w menu „Ustawienia A/V” (strona 32), to źródło wejścia nie pojawi się na liście.

- Aby wrócić do normalnego trybu TV, nacisnąć DIGITAL lub ANALOG.

Aby oglądać jednocześnie dwa obrazy – PAP (Obraz i Obraz)

Można oglądać na ekranie jednocześnie dwa obrazy (wejście zewnętrzne i program TV).

Podłączyć urządzenie opcjonalne (strona 22) i upewnić się, że obraz z podłączonego urządzenia pojawia się na ekranie (strona 24).

• Ta funkcja nie jest dostępna gdy źródłem wejścia jest komputer.
• Nie jest możliwa zmiana rozmiaru obrazów.

- Analogowe wideo TV w obrazie programu TV nie będzie wyświetlane podczas wyświetlania wideo AV1, AV2 lub AV3 w obrazie wejścia zewnętrznego. Słychać będzie jednak dźwięk towarzyszący analogowemu wideo.

1 Nacisnąć TOOLS.

2 Nacisnąć ♗/▽, aby wybrać „PAP”, po czym nacisnąć ⊕

Obraz z podłączonego urządzenia jest wyświetlany po lewej stronie, a program TV jest wyświetlany po prawej.

3 Naciskać przyciski numeryczne lub PROG +/-, aby wybrać kanał TV.

Aby wrócić do trybu jednego obrazu Nacisnąć ⊕ lub RETURN.

- Obraz w zielonej ramce jest słyszalny. Można zmienić słyszalny obraz, naciskając ⇔/⇒.

Aby oglądać jednocześnie dwa obrazy – PIP (Obraz w Obrazie)

Możliwe jest oglądanie na ekranie dwóch obrazów (wejście PC i program TV) jednocześnie.

Podłączyć komputer (strona 22) i upewnić się, że obrazy z komputera pojawiły się na ekranie.

- „Zarządzanie energią” (strona 31) nie jest dostępne w trybie PIP.

1 Nacisnąć TOOLS.

2 Nacisnąć ♠/▽, aby wybrać „PIP”, po czym nacisnąć ⊕

Obraz z podłączonego komputera jest wyświetlany w pełnym rozmiarze, a program TV jest wyświetlany na małym ekranie.

Można użyć ♠/♥/↔/↔, aby zmienić pozycję ekranu z programem TV.

3 Naciskać przyciski numeryczne lub PROG +/-, aby wybrać kanał TV.

Aby wrócić do trybu jednego obrazu Nacisnąć RETURN.

- Można przełączyć słyszalny obraz, wybierając „Zamiana fonii” z menu Narzędzi.

Używanie BRAVIA Sync (Sterowanie HDMI)

Funkcja sterowania HDMI umożliwia wymianę informacji między odbiornikiem TV i podłączonym urządzeniem kompatybilnym z tą funkcją, przy użyciu HDMI CEC (Consumer Electronics Control).

Na przykład, podłączając do telewizora urządzenie Sony zgodne ze sterowaniem HDMI (za pomocą kabli HDMI), można sterować nimi razem.

Należy pamiętać o prawidłowym podłączeniu sprzętu i wykonaniu koniecznych ustawień.

Sterowanie HDMI

• Automatycznie wyłącza podłączone urządzenie, gdy odbiornik TV zostaje przełączony na tryb gotowości za pomocą pilota.
• Automatycznie włącza odbiornik TV i przełącza wejście na podłączone urządzenie, gdy zaczyna ono odtwarzanie.
• Jeśli podłączony system audio zostanie włączony gdy włączony jest odbiornik TV, wyjście dźwięku przełączy się z głośnika TV na system audio.
• Nastawia głośność ( + / - ) i wycisza dźwięk ( ※ ) podłączonego systemu audio.
• Pilotem TV można operować podłączonymi urządzeniami Sony posiadającymi logo BRAVIA Sync, naciskając:

- ▶/■/■/◄◄/►►, aby bezpośrednio operować podłączonym urządzeniem.

- SYNC MENU, aby wyświetlić na ekranie menu podłączonego urządzenia HDMI. Po wyświetleniu menu można opcrować ekranem menu za pomocą ⇌/⇔/⇔/⇔ i ⊕.

- TOOLS, aby wyświetlić „Sterowanie urządzeniami”, po czym wybrać opcje z „Menu”, „Opcje” i „Lista zawartości” dla operowania urządzeniem.

– Dostępne funkcje sterowania opisane są w instrukcji obsługi urządzenia.

Aby podłączyć urządzenie, które jest zgodne ze sterowaniem HDMI

Połączyć kompatybilne urządzenie i odbiornik TV kablem HDMI. Gdy podłączany jest system audio, należy podłączyć także gniazdo DIGITAL AUDIO (PCM) OUT (OPTICAL) odbiornika TV do systemu audio za pomocą optycznego kabla audio (z wyjątkiem KDL-40S40xx/40U40xx/40L4000). Szczegółowe informacje, zobacz strona 22.

Wykonanie ustawień dla sterowania HDMI

Ustawienia dla sterowania HDMI muszą zostać wykonane zarówno po stronie odbiornika TV, jak i po stronie podłączonego urządzenia. Zobacz „Ustawienia HDMI” na stronie 33 dla ustawień po stronie odbiornika TV. Ustawienia dla podłączonego urządzenia wykonać, korzystając z instrukcji obsługi tego urządzenia.

Używanie funkcji menu

Navigacja w menu

Funkcje menu umożliwiają korzystanie z różnych wygodnych właściwości odbiornika TV. Można z łatwością wybierać kanały lub źródła wejścia oraz zmieniać nastawienia odbiornika TV.

1 Nacisnąć MENU.

2 Nacisnąć ♠/♀, aby wybrać opcję, po czym nacisnąć ⊕

Aby wyjść z menu, nacisnąć MENU.

①Ulubione cyfrowe*

Wyświetla listę Ulubionych (strona 21).

②Analogowy

Powraca do ostatniego oglądanego kanału analogowego.

③Cyfrowy*

Powraca do ostatniego oglądanego kanału cyfrowego.

④Cyfrowy EPG*

Wyświetla Cyfrowy elektroniczny informator programowy (EPG) (strona 19).

⑤Wejścia zewnętrzne

Wyświetla listę urządzeń podłączonych do odbiornika TV.

• Aby oglądać obrazy z zewnętrznego wejścia, wybrać źródło wejścia po czym nacisnąć
• Aby wybrać urządzenie, które jest zgodne ze sterowaniem HDMI, należy wybrać „Wybór urządzeń HDMI”.

⑥Ustawienia

Wyświetla menu „Ustawienia”, gdzie wykonywane są najbardziej zaawansowane nastawienia i regulacje.

1 Nacisnąć ♠/♥, aby wybrać opcję menu, po czym nacisnąć ⊕
2 Nacisnąć /// , aby wybrać opcję lub wyregulować ustawienie, po czym nacisnąć
Szczegółowe informacje o ustawieniach, zobacz strony od 27 do 37.

- Opcje, które można regulować są różne, zależnie od sytuacji. Niedostępne opcje są wyszarzałe lub nie są wyświetlane.

*Ta funkcja może nie być dostępna w niektórych krajach/regionach.

Menu ustawień TV

Obraz

Tryb obrazu Ustawia tryb obrazu gdy wyświetlane jest inne wejście niż z komputera.
	Opcje „Tryb obrazu” mogą się różnić, zależnie od nastawienia „Wideo/Zdjęcia” (strona 29). Jeżeli w kroku 5 wstępnych ustawień wybrane zostanie „Sklep” (lub „Dom”) (strona 7), „Tryb obrazu” zostanie ustawiony na „Żywy” (lub „Standardowy”).
	Żywy (“Sklep”,zobacz strona 7) Zwiększa kontrast i ostrość obrazu.
	Standardowy (“Dom”,zobacz strona 7) Dla standardowego obrazu. Ustawienie zalecane przy korzystaniu z kina domowego.
	Kinowy Do oglądania filmów. Najodpowiedniejszy do oglądania TV w środowisku kina domowego.
	Zdjęcia Nastawia optymalną jakość obrazu dla zdjęć.
Tryb wyświetlania Ustawia tryb wyświetlenia gdy wyświetlane jest wejście z komputera.
	Wideo Dla obrazów wideo.
	TekstDla tekstu, wykresów lub tabel.
Zerowanie	Sprowadza wszystkie nastawienia dla „Obraz” do nastawień fabrycznych, z wyjątkiem „Tryb obrazu” i „Tryb wyświetlania”.
Podświetlenie Reguluje jasność podświetlenia.
Kontrast Zwiększa lub zmniejsza kontrast obrazu.
Jasność Rozjaśnia lub przyciemnia obraz.
Nasycenie	Zwiększa lub zmniejsza intensywność koloru.
Odcień	Zwiększa lub zmniejsza zielony odcień i czerwony odcień.„„Odcień” można regulować tylko w przypadku kolorowego sygnału NTSC (np. amerykańskie taśmy wideo).
Temperatura barw	Reguluje biel obrazu.
	Zimne Nadaje bieli niebicski odcień.
	Neutralne Nadaje bieli neutralny odcień.
	Ciepłe 1/Ciepłe 2 Nadaje bieli czerwony odcień. „Ciepłe 2” nadaje bieli czerwieńszy odcień niż „Ciepłe 1”.„„Ciepłe 1” i „Ciepłe 2” nie są dostępne, gdy opcja „Tryb obrazu” jest nastawiona na „Żywy”.
Ostrość	Wyostrza lub zmiękcza obraz.
Redukcja zakłóceń	Redukuje poziom zakłóceń obrazu (śnieg na obrazie) występujących, gdy odbierany sygnał jest słaby.
	Automat. Automatycznie redukuje zakłócenia obrazu (tylko w trybie TV analogowej).
	Duża/Średnia/Mała Zmienia efekt redukcji zakłóceń.Wył. Wyłącza „Redukcja zakłóceń”.
Redukcja zakłóceńMPEG	Redukuje zakłócenia obrazu w programach wideo z kompresją MPEG.
Zaawansowane ustawienia	Umożliwia bardziej szczegółowe nastawienia dla „Obraz”. Te nastawienia nie są dostępne, gdy opcja „Tryb obrazu” jest nastawiona na „Żywy”.
	Zaaw. zwiększ. kontrastu	Automatycznie reguluje „Podświetlenie” i „Kontrast” na najbardziej odpowiednie wartości, zgodnie z oceną jasności ekranu. To nastawienie jest szczególnie skuteczne dla ciemnych scen, zwiększa bowiem ich kontrast.
	Żywy kolor Powoduje, że kolory są żywsze.

Dźwięk

Efekt dźwiękowy Nastawia tryb dźwięku.
	Dynamiczny Zwiększa klarowność i intensyfikuje odbiór dźwięku i potęguje jego wyrazistość dzięki zastosowaniu „BBE High definition Sound System”.
	Standardowy Zwiększa klarowność, pełnię i wyrazistość dźwięku dzięki zastosowaniu „BBE High definition Sound System”.
	Czysty głos Podnosi wyrazistość ludzkiego głosu.
	Dolby Virtual Wykorzystuje głośniki odbiornika TV do symulacji efektu przestrzennego, wytwarzanego przez system wielokanałowy.
	BBE ViVA BBE ViVA Sound zapewnia muzycznie dokładne, naturalne obrazowanie 3D z dźwiękiem Hi-Fi. Klarowność dźwięku jest podniesiona przez BBE, natomiast obszar, głębia i poziom obrazowania dźwięku zostają rozszerzone przez charakterystyczny dla BBE proces 3D obróbki dźwięku. BBE ViVA Sound jest kompatybilny ze wszystkimi programami TV, włącznie z wiadomościami, programami muzycznymi, serialami, filmami, sportem i grami elektronicznymi.Jeżeli opcja „Automat. głośność” jest nastawiona na „Wł.”, „Dolby Virtual” zmieni się automatycznie na „Standardowy”.
Zerowanie	Sprowadza wszystkie nastawienia dla „Dźwięk” do nastawień fabrycznych, z wyjątkiem „Podwójny dźwięk”.
Tony wysokie	Reguluje dźwięki zawierające wysokie tony.
Tony niskie	Reguluje dźwięki zawierające niskie tony.
Balans	Wzmacnia dźwięk z lewego lub prawego głośnika.
Automat. głośność	Utrzymuje stały poziom głośności dla wszystkich programów i reklam (np. reklamy są zwykle głośniejsze niż programy).
Korekta głośności	Nastawia osobny poziom głośności dla każdego urządzenia podłączonego do odbiornika TV.
Podwójny dźwięk Nastawia dźwięk z głośnika dla programu stereofonicznego lub dwujęzycznego.
	Stereo/Mono Dla programów stereofonicznych.
	A/B/Mono Dla programów dwujęzycznych wybrać „A” dla kanału dźwiękowego 1, „B” dla kanału dźwiękowego 2, lub „Mono” dla kanału monofonicznego, jeśli dostępny.
	Dla innych urządzeń podłączonych do odbiornika TV, nastawić „Podwójny dźwięk” na „Stereo”, „A” lub „B”.Gdy do gniazda HDMI zostanie podłączone urządzenie zewnętrzne, opcja „Podwójny dźwięk” zostanie automatycznie nastawiona na „Stereo” (z wyjątkiem, gdy używane są gniazda wejścia audio).

Funkcje

Szybki start Odbiornik TV włącza się szybciej niż normalnie w ciągu dwóch godzin od przełączenia na tryb gotowości. Jednak zużycie energii w trybie gotowości jest wtedy większe niż normalnie.
Oszczędzanie energii Redukuje zużycie energii przez odbiornik TV za pomocą regulacji podświetlenia.Gdy wybrana jest opcja „Obraz wyłączony”, obraz zostaje wyłączony i wskaźnik (Obraz wyłączony) na przednim panelu odbiornika TV świeci się na zielono. Dźwięk zostaje bez zmiany.
Tryb filmu Zapewnia płynniejszy ruch obrazu podczas odtwarzania obrazów DVD lub magnetowidu zarejestrowanych na taśmie filmowej, redukując rozmazanie i ziarnistość obrazu.
Wydł. Wyłącza „Tryb filmu”.Jeżeli obraz zawiera nieprawidłowe sygnały lub za dużo zakłóceń, „Tryb filmu” zostanie automatycznie wyłączony, nawet jeżeli wybrane jest „Automat.”.
Wideo/Zdjęcia	Wybiera nastawienie jakości obrazu najbardziej odpowiednie dla źródła wejścia (wideo lub fotografie).
	Wideo-A Nastawia odpowiednią jakość obrazu, zależnie od źródła wejścia, danych wideo lub danych zdjęciowych, przy bezpośrednim podłączeniu sprzętu Sony, umożliwiającego wyjście HDMI i obsługującego tryb „Wideo-A”.
	Wideo Wytwarza odpowiednią jakość obrazu dla ruchomych obrazów.
	Zdjęcia Wytwarza odpowiednią jakość obrazu dla obrazów niecruchomych.Jeżeli podłączone urządzenie nie obsługuje trybu Wideo-A, będzie automatycznie wybrane nastawienie „Wideo”, nawet jeśli jest wybrane „Wideo-A”.Funkcja „Wideo/Zdjęcia” jest dostępna tylko dla źródeł wejścia HDMI i komponentowego (1080p i 1080i).
Ustawienia timera Timer wyłączania	Nastawia odbiornik TV na automatyczne przełączenie się na tryb oczekiwania po upływie określonego czasu. Gdy włączony jest „Timer wyłączania”, wskaźnik (Timer) na przednim panelu odbiornika TV świeci się na pomarańczowo.●Gdy odbiornik TV zostanie wyłączony i ponownie włączony, „Timer wyłączania” zostanie przywrócony do stanu „Wył.”.●Na minutę przed przełączeniem się odbiornika TV na tryb gotowości, na ekranie pojawi się uprzedzający o tym komunikat.
Ustawienia timera włączania	Timer włączania	Nastawia Timer na włączenie odbiornika z trybu oczekiwania.
	Tryb timera	Ustawia dzień (dni) tygodnia, w które Timer ma włączyć odbiornik TV.
	Czas	Ustawia czas, o którym Timer ma włączyć odbiornik TV.
	Czas trwania	Ustawia czas, po którym odbiornik TV ma ponownie przełączyć się w tryb oczekiwania.
Ustawianie zegara	Umożliwia ręczne nastawienie zegara. Gdy odbiornik TV odbiera kanały cyfrowe, zegar nie może być ręcznie nastawiony, ponieważ jest nastawiany automatycznie, zgodnie z kodem czasu nadawanym razem z sygnałem.

Ustawienia

Automat. inicjalizacja		Można uruchomić procedurę wstępnych ustawień, która pojawiła się podczas podłączenia odbiornika TV po raz pierwszy (strona 6) i ponownie wybrać język, kraj/region oraz dostroić wszystkie dostępne kanały.Nawet jeżeli te ustawienia zostały wykonane po pierwszym podłączeniu odbiornika TV, może pojawić się potrzeba zmiany nastawień poprzeprowadzce lub potrzeba wyszukania nowych kanałów uruchomionych przez stacje telewizyjne.
Język		Nastawia język wyświetlanych menu ekranowych.
Ustawienia ekranu Format ekranu Zobacz „Aby ręcznie zmienić format ekranu” na stronie 18.
	Autoformatowanie Automatycznie zmienia format ekranu, aby go dopasować do nadawanego sygnału. Aby użyć ustawień własnych, określonych w „Format ekranu”, wybrać „Wył”.
	Pole wyświetlania Reguluje obszar wyświetlenia obrazu dla źródeł 1080i/p i 720p, gdy opcja „Format ekranu” jest nastawiona na „Wide”.
		Automat. Dla programów cyfrowych wyświetlą obraz zgodnic z ustawicniami zalecanymi przez stację telewizyjną.
		Wszystkie piksele Wyświetla oryginalny obszar obrazu.
		Normalne Wyświetla obraz w zalecanym rozmiarze.
	Przesunięcie poziome Nastawia poziomą pozycję obrazu.
	Przesunięcie pionowe Nastawia pionową pozycję obrazu, gdy „Format ekranu” jest nastawiony na „Smart”, „Zoom” lub „14:9”.
		•Opcja „Przesunięcie pionowe” nie jest dostępna, gdy „Pole wyświetlania” jest nastawione na „Wszystkie piksele”.
	Rozmiar pionowy Nastawia rozmiar obrazu w pionie, gdy „Format ekranu” jest nastawiony na „Smart”, „Zoom” lub „14:9”.
Ustawienia PC	Format ekranu Nastawia format ekranu odpowiedni do wyświetlania obrazu z komputera.
		Pełny 1 Powiększa obraz, aby wypełnić pionowe pole wyświetlania, zachowując jednocześnie oryginalne proporcje obrazu.
		Pełny 2 Powiększa obraz, aby wypełnić pole wyświetlania.
	Zerowanie Sprowadza wszystkie nastawienia obrazu z komputera do nastawień fabrycznych.
	Regulacja automatyczna Automatycznie reguluje pozycję wyświetlania i fazę obrazu gdy odbiornik TV otrzymuje sygnał wejścia z podłączonego komputera.
		„Regulacja automatyczna” może nie działać dobrze z niektórymi sygnałami wejścia. W takich wypadkach należy ręcznie nastawić „Faza” i „Przesunięcie poziome”.
	Faza Reguluje fazę w razie migotania ekranu.
	Wielkość piksela Reguluje wielkość piksela, gdy na obrazie występują niepożądane pionowe pasy.
	Przesunięcie poziome Reguluje poziomą pozycję obrazu.
	Zarządzanie energią Przelącza odbiornik TV na tryb gotowości, gdy przez 30 sekund żaden sygnał nie zostanie odebrany.

Ustawienia AV Ustawienia A/V Przypisuje nazwę kaźdemu urządzeniu podłączonemu do bocznych i tylnych gniazd. Po wybraniu urządzenia nazwa ta będzie przez chwilę wyświetlana na ekranie. Można pominąć te źródła wejścia z podłączonych urządzeń, których nie chcemy wyświetlać na ekranie.1 Nacisnąć ⇌/ Venezuela, aby wybrać żądane źródło wejścia, po czym nacisnąć2 Nacisnąć ⇌/ Venezuela, aby wybrać żądaną opcję, po czym nacisnąć.
Nazwyurządzeń	Wykorzystuje zaprogramowane etykiety do nadania nazw podłączonym urządzeniom.
Edycja:Umożliwia utworzenie własnej etykiety.Nacisnąć ⇌/ Venezuela, aby wybrać żądaną literę lub cyfrę, po czym nacisnąć ⇌.Powtarzać ten krok aż do zakończenia wpisywania nazwy, po czym wybrać „OK” i nacisnąć.
Pomiń Pomija niepotrzebne źródła wejścia.
Wejście AV2 Nastawia wprowadzanie sygnału z gniazda // AV2. W normalnych warunkach nastawić na „Automat.”.Jednak, zależnie od podłączonego urządzenia, sygnał może nie zostać prawidłowo zidentyfikowany, pomimo wybrania „Automat.”. Jeżeli obraz wideo z urządzenia podłączonego do gniazda AV2 nie jest prawidłowo wyświetlany, wybrać „Złożony”, „S Video” lub „RGB” dla sygnału z podłączonego urządzenia.
Wyjście AV2 Nastawia wprowadzanie sygnału do gniazda AV2.Jężeli do gniazda AV2 została podłączona nagrywarka lub inne urządzenie służące do nagrywania, można nagrać sygnał wyprowadzany przez inne urządzenie podłączone do odbiornika TV.
TV	Wyprowadza sygnał programów TV.
Automat.	Wyprowadza to, co jest oglądane na ekranie (z wyjątkiem sygnałów z gniazd COMPONENT IN, HDMI IN 1, HDMI IN 2, HDMI IN 3 i -PC IN).HDMI IN 3 nie jest dostępne w modelu KDL-40L4000.
Głośnik	Głośnik TV Włącza i wyprowadza dźwięk programu TV z głośników odbiornika TV.
	System audio Wyłącza głośniki odbiornika TV i wyprowadza dźwięk programu TV z zewnętrznego urządzenia audio, podłączonego do gniazd wyjścia audio na odbiorniku TV. Można także włączyć podłączone urządzenie zgodne ze sterowaniem HDMI, po uprzednim wykonaniu odpowiednich ustawień dla sterowania HDMI.
	Wyjście audio Regulowane Pozwala na sterowanie za pomocą pilota TV wyjścia audio z systemu audio podłączonego do odbiornika TV.
Ustawienia HDMI Umożliwia wymianę informacji między odbiornikiem TV i urządzeniem zgodnym ze sterowaniem HDMI, podłączonym do gniazd HDMI na odbiorniku TV. Należy pamiętać, że również na podłączonym sprzęcie powinny zostać wykonane ustawienia do wymiany informacji.
			Sterowanie przez HDMI	Decyduje o połączeniu lub braku połączenia operacji odbiornika TV i podłączonego urządzenia, które jest zgodne ze sterowaniem HDMI. Przy nastawieniu na „Wł.”, można wykonać nastawienia poniższych pozycji menu. Jednak zużycie energii w trybie gotowości jest wtedy większe niż normalnie.Jeżeli podłączone jest urządzenie Sony zgodne ze sterowaniem HDMI, nastawienie to zostaje zastosowane do podłączonego urządzenia automatycznie, gdy opcja „Sterowanie przez HDMI” została za pomocą odbiornika TV nastawiona na „Wł.”.

Ustawienia analogowe

Autoprogramowanie	Wyszukuje wszystkie dostępne kanały analogowe.Ponowne dostrojenie odbiornika TV może zostać wykonane poprzeprowadzce lub w celu wyszukania nowych kanałów uruchomionychprzez stacje telewizyjne.
Sortowanieprogramów	Zmienia kolejność, w jakiej kanały analogowe są zapisane w pamięciodbiornika TV.1 Nacisnąć ⇌/ Venezuela, aby wybrać kanał, który ma być przeniesiony na nowąpozycję, po czym nacisnąć⊕2 Nacisnąć ⇌/ Venezuela, aby wybrać nową pozycję dla kanału, po czym nacisnąć⊕.
Programowanieręczne	Nacisnąć ⇌/ Venezuela, aby wybrać numer programu, który będzie ręcznie strojony(dla strojenia nagrywarki wybrać kanał 00), po czym nacisnąć⊕
	System/Kanał	1 Nacisnąć ⇌/ Venezuela, aby wybrać „System“, po czymnacisnąć⊕.2 Nacisnąć ⇌/ Venezuela, aby wybrać jeden z następującychsystemów telewizyjnych, po czym nacisnąćRETURN.B/G: Dla krajów/regionów Europy zachodniejI: Dla Wielkiej Brytaniid/K: Dla krajów/regionów Europy wschodniejL: Dla Francji3 Nacisnąć ⇌/ Venezuela, aby wybrać „Kanał“, po czym nacisnąć⊕.4 Nacisnąć ⇌/ Venezuela, aby wybrać „S” (dla kanałów TVkablowej) lub „C” (dla kanałów TV naziemnej), poczym nacisnąć⊕.5 Wykonać strojenie kanałów w następujący sposób:Jeśli nie jest znany numer kanału(częstotliwość)Nacisnąć ⇌/ Venezuela, aby szukać kolejnego dostępnegokanału. Przeszukiwanie zatrzyma się, gdy kanałzostanie znaleziony. Aby kontynuować szukanie,nacisnąć ⇌/ Venezuela.Jeśli znany jest numer kanału (częstotliwość)Naciskając przyciski numeryczne wprowadzićnumer żądanego kanału stacji telewizyjnej, lubnumer kanału nagrywarki.6 Nacisnąć , aby przejść do „Potwierdź“, po czymnacisnąć⊕.Powtórzyć powyższą procedurę, abyzaprogramować ręcznie inne kanały.
	Nazwa Nadać wybranemu kanałowii nazwę zawierającąmaksymalnie pięć liter lub cyfr. Po wybraniu kanałunazwa ta będzie przez chwilę wyświetlana na ekranie.
	ARC Umożliwia ręczne, precyzyjne dostrojenie wybranegokanału, jeżeli spodziewamy się, że niewielkie dostrojeniepoprawi jakość obrazu.Można nastawić dostrajanie w zakresie od -15 do +15. Powybraniu „Wł.”, dostrajanie wykonywane jestautomatycznic.

Filtracja dźwięku	Poprawia jakość dźwięku poszczególnych kanałów, gdy wystąpią zniekształcenia w programach monofonicznych. Czasami niestandardowy sygnał transmisji może powodować zniekształcenie bądź chwilowe zanikanie dźwięku w programach monofonicznych.Jeżeli nie występują zniekształcenia dźwięku, zalecane jest pozostawienie ustawienia „Wyl.” (ustawienie fabryczne).[IMAGE]Nie można odbierać dźwięku stereofonicznego lub podwójnego, gdy wybrane jest „Słaba” lub „Mocna”.Opcja „Filtracja dźwięku” nie jest dostępna, gdy „System” jest nastawione na „L”.
LNA Poprawia jakość obrazu dla kanału (gdy występuje śnieg na obrazie), jeżeli odbierany sygnał jest bardzo słaby. Jeżeli nie będzie poprawy jakości obrazu nawet po nastawieniu „Wł.”, należy nastawić tę opcję na „Wyl.” (fabryczne nastawienie).
Pomiń	Gdy naciskane jestPROG+/-, aby wybierać kanały, pomija analogowe kanały niewykorzystane. Aby wybierać kanały zaprogramowane na pomijanie, należy użyć odpowiednich przycisków numerycznych.
Dekoder Umożliwia oglądanie i nagrywanie kodowanego kanału, gdy używany jest dekoder podłączony bezpośrednio do złącza scart AV-lub // AV2przegs-nagrywarkę.[IMAGE]Zależnie od kraju/regionu wybranego w „Kraj”, ta opcja może nie być dostępna.
Potwierdź Zapisuje w pamięci zmiany, wykonane w nastawieniach „Programowanie ręczne”.

Ustawienia cyfrowe

Strojenie cyfrowe	Autoprogramowanie cyfrowe	Stroi dostępne kanały cyfrowe.Ponowne dostrojenie odbiornika TV może zostać wykonane po przeprowadzce lub w celu wyszukania nowych kanałów uruchomionych przez stacje telewizyjne.
	Edycja listy programów	Umożliwia zmianę kolejności, w jakiej kanały cyfrowe są zapisane w pamięci odbiornika TV.1 Nacisnąć ♘/♀, aby wybrać kanał, który ma być usunięty lub przeniesiony na nową pozycję.Można także wybrać kanał naciskając przyciski numeryczne, aby wprowadzić trzycyfrowy numer kanału.2 Należy usuwać lub zmieniać kolejność cyfrowych kanałów w następujący sposób:Aby usunąć cyfrowy kanałNacisnąć ⚙Po pojawieniu się komunikatu potwierdzającego nacisnąć ⇌, aby wybrać „Tak”, po czym nacisnąć ⚙Aby zmienić kolejność cyfrowych kanałówNacisnąć ⇌, po czym nacisnąć ♘/♀ lub przyciski numeryczne, aby wybrać nową pozycję dla kanału, po czym nacisnąć ⇌.3 Nacisnąć RETURN.
	Programowanie ręczne	Ręcznie stroi kanały cyfrowe. Ta funkcja jest dostępna, gdy opcja „Autoprogramowanie cyfrowe” jest nastawiona na „Naziemna”.1 Naciskać przyciski numeryczne, aby wprowadzić numer kanału do strojenia, po czym nacisnąć ♘/♀.2 Gdy znalezione zostaną dostępne kanały, nacisnąć ♘/♀, aby wybrać kanał który chcemy zapisać w pamięci, po czym nacisnąć ⚙3 Nacisnąć ♘/♀, aby wybrać numer kanału, na którym będzie zapisany nowy kanał, po czym nacisnąć ⚙Powtórzyć powyższą procedurę, aby nastroić inne kanały.
Ustawienia cyfrowe Ustawianie napisów		Ustawienia napisów	Przy nastawieniu na „Dla słabo słyszących”, razem z napisami wyświetlane są pomoce wizualne dla niedosłyszących (jeżeli pomoce wizualne są dostępne).
		Język napisów	Umożliwia wybranie języka napisów.
		Ustawienia Audio	Typ audio Po wybraniu „Dla słabo słyszących” przełącza na program dla niedosłyszących.
			Język audio Nastawia język, który ma być używany dla programu. Niektóre kanały cyfrowe mogą nadawać kilka rodzajów audio, z różnymi językami dla programu.
			Opis Audio Dostarcza głosowy opis (narrację) informacji wizualnej, jeżeli taka informacja jest dostępna.
			Poziom miksowania Nastawia poziomy głośności głównego dźwięku TV i Opisu Audio.
		Radio - wyświetlanie	Wyświetla tapetę ekranu podczas słuchania audycji radiowej. Można wybrać kolor tapety ekranu lub wyświetlić kolor losowo. Aby tymczasowo anulować wyświetlenie tapety ekranu, nacisnąć dowolny przycisk.

Ochrona przed dziećmi	Nastawia ograniczenie wiekowe dla oglądania lub nagrywania programów. Każdy program, który przekracza ograniczenie wiekowe, może być oglądany lub nagrywany tylko po wprowadzeniu prawidłowego kodu PIN.1 Nacisnąć przyciski numeryczne, aby wprowadzić swój kod PIN.Jężeli kod PIN nie został przedtem nastawiony, pojawi się ekran wprowadzania kodu PIN.Postępować według instrukcji „Kod PIN” poniżej.2 Nacisnąć ⇌/ Venezuela, aby wybrać ograniczenie wiekowe lub „Brak” (oglądanie bez ograniczenia), po czym nacisnąć ⊕.3 Nacisnąć RETURN.
Kod PIN Aby nastawić PIN po raz pierwszy
	1 Nacisnąć przyciski numeryczne, aby wprowadzić kod PIN.2 Nacisnąć RETURN.Aby zmienić PIN1 Nacisnąć przyciski numeryczne, aby wprowadzić swój kod PIN.2 Nacisnąć przyciski numeryczne, aby wprowadzić nowy kod PIN.3 Nacisnąć RETURN.💡Kod PIN 9999 jest zawsze akceptowany.
Ustawienia techniczne	Auto. info. dot. usług	Umożliwia wykrywanie i zapisywanie w pamięci odbiornika TV nowych cyfrowych usług, w miarę jak stają się dostępne.
	Pobier. oprogramowania	Umożliwia automatyczne otrzymywanie przez odbiornik TV aktualizacji oprogramowania (gdy są udostępniane), bezpłatnie przez używaną antenę/sieć kablową. Zalecane jest stałe nastawienie tej opcji na „Wł.”.
	Informacje o systemie	Wyświetła aktualną wersję oprogramowania i poziom sygnału.
	Strefa czasu	Umożliwia ręczny wybór strefy czasu, w której znajduje się odbiorca, jeżeli strefa czasu nie jest taka sama, jak domyślne nastawienie dla kraju/regionu odbiorcy.
	Auto. czas letni/zimowy	Wybiera, czy automatycznie przełączać czas na letni i na zimowy.
		Wyłączone: Wyświetła czas zgodnie z różnicą czasu nastawioną w „Strefa czasu”.
		Wł.: Automatycznie przełącza czas na letni i na zimowy, zgodnie z kalendarzem.
Ustawienia modułu CA	Umożliwia dostęp do usługi płatnej TV, po otrzymaniu modułu warunkowego dostępu (CAM) i karty widza. Lokalizacja gniazda (PCMCIA), zobacz strona 23.

Dane techniczne

Nazwa modelu KDL-40S40xx/40U40xx/40L4000		KDL-40V4000/40V42xx	KDL-46V4000/46V42xx	KDL-52V4000/52V42xx
System
System ekranu		Panel LCD (wyświetlacz ciekłokrystaliczny)
System TV		Analogowy: Zależnie od wybranego kraju/regionu: B/G/H, D/K, L, ICyfrowy: DVB-T/DVB-C
System kolorystyczny/Wideo		Analogowy: PAL, SECAM, NTSC 3.58, 4.43 (tylko wejście wideo)Cyfrowy: MPEG-2 MP@ML/HL
Zakres kanałów		Analogowe: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Cyfrowe: VHF/UHF
Moc dźwięku		10 W + 10 W
Złącza wejścia/wyjścia
Antena/Sieć kablowa		75 omów zewnętrzne złącze VHF/UHF
		21-stykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wyjście audio/wideo TV.
A V(SmartLink)		22-stykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wejście S-Wideo, wybieralne wyjście audio/wideo oraz interfejs SmartLink.
		Obsługiwane formaty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 omów, synchronizacja ujemna 0,3 V/PCb: 0,7 Vp-p, 75 omów/Pr/Crk: 0,7 Vp-p, 75 omów
		Wejście audio (gniazdka uniwersalne typu phono)
HDMI IN 1, 2, 3 (HDMI IN 3 nie jest dostępne w modelu KDL-40L4000.)		Wideo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: Dwukanałowy liniowy PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bityAnalogowe wejście audio (złącze miniaturowe) (tylko HDMI IN 2)Wejście PC (zobacz strona 39)
		Wejście wideo (gniazdko uniwersalne typu phono)
—AV3		Wejście audio (gniazdka uniwersalne typu phono)
		Cyfrowe gniazdo optyczne
◎		Wyjście audio (gniazdka uniwersalne typu phono)
		Wejście PC (D-sub 15-stykowe) (zobacz strona 39)G: 0,7 Vp-p, 75 omów, non Sync on Green/B: 0,7 Vp-p, 75 omów/R: 0,7 Vp-p, 75 omów/HD: 1-5 Vp-p/VD: 1-5 Vp-p—Wejście PC audio (złącze miniaturowe)
Ω		Złącze słuchawek
(∞)		Szczelina CAM (Moduł warunkowego dostępu)
Zasilanie i inne
Zasilanic		220 V – 240 V prądu zmicennego, 50 Hz
Rozmiar ekranu (mierzone po przekątnej)		40 cali (W przybliż. 101,6 cm)	40 cali (W przybliż. 101,6 cm)	46 cali (W przybliż. 116,8 cm)
Rozdzielczość ekranu		1 920 punktów (w poziomie) × 1 080 linii (w pionie)
Pobór mocy	w trybie„Dom”/„Standardowy”	175 W 175 W 215 W 222 W
	w trybie„Sklep”/„Żywy”	197 W 197 W 238 W 249 W
Pobór mocy w trybie gotowości*		0,19 W

Nazwa modelu		KDL-40S40xx/40U40xx/40L4000	KDL-40V4000/40V42xx	KDL-46V4000/46V42xx	KDL-52V4000/52V42xx
Wymiary (W przybliż.) (szcr. × wys. × gł.)	z podstawą	99,7 × 69,1 × 27,9 cm (KDL-40S40xx/40U40xx)99,5 × 68,8 × 27,6 cm (KDL-40L4000)	98,6 × 68,4 × 27,9 cm	12,0 × 78,2 × 30,7 cm	126,2 × 87,1 × 34,7 cm
	bez podstawy	99,7 × 64,4 × 11,0 cm (KDL-40S40xx/40U40xx)99,5 × 65,1 × 11,1 cm (KDL-40L4000)	98,6 × 64,6 × 11,0 cm	12,0 × 74,2 × 11,5 cm	126,2 × 82,9 × 11,9 cm
Waga (W przybliż.)	z podstawą	23,0 kg (KDL-40S40xx/40U40xx)21,5 kg (KDL-40L4000)	21,5 kg 29,0 kg 38,0 kg
	bez podstawy	20,0 kg (KDL-40S40xx/40U40xx)18,5 kg (KDL-40L4000)	18,5 kg 25,0 kg 32,0 kg
Dostarczone wyposażenie		Zobacz „1: Sprawdzanie wyposażenia” na stronie 4.
Wyposażenie dodatkowe		SU-WL500 Uchwyt ścienny/Podstawa AV SU-FL300M SU-WL500 Uchwyt ścienny

* Podana moc pobierana w trybie gotowości jest osiągana, gdy odbiornik TV zakończy wymagane procesy wewnętrzne.

Gdy włączona jest funkcja „Sterowanie przez HDMI”, zużycie prądu w trybie czuwania wynosi 0,6 W.

Gdy włączony jest „Szybki start”, zużycie prądu pozostanie na poziomie 16 W jeszcze przez dwie godziny po przecjściu do trybu czuwania.

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.

Tabela referencyjna sygnałów wejścia PC dla PC

Rozdzielczość Częstotliwość				pozioma (kHz)	Częstotliwość pionowa (Hz)	Standard
Sygnały	Poziomo (Piksel)	×	Pionowo (Linia)
VGA	640	×	480	31,5	60	VESA
	640	×	480	37,5	75	VESA
	720	×	400	31,5	70	VGA-T
SVGA	800	×	600	37,9	60	Wytyczne VESA
	800	×	600	46,9	75	VESA
XGA	1024	×	768	48,4	60	Wytyczne VESA
	1024	×	768	56,5	70	VESA
	1024	×	768	60,0	75	VESA
WXGA	1280	×	768	47,4	60	VESA
	1280	×	768	47,8	60	VESA
	1280	×	768	60,3	75
	1360	×	768	47,7	60	VESA
SXGA	1280	×	1024	64,0	60	VESA

• Wejście PC tego odbiornika TV nie współpracuje z Sync on Green, ani z Composite Sync.
• Wejście PC tego odbiornika TV nie współpracuje z sygnałami kolejnoliniowymi.
• Wejście PC tego odbiornika TV obsługuje sygnały z powyższej tabeli, o częstotliwości pionowej 60 Hz. Dla innych sygnałów pojawi się komunikat „NO SYNC”.

Tabela referencyjna sygnałów wejścia PC dla HDMI IN 1, 2, 3*

Rozdzielczość Częstotliwość				pozioma (kHz)	Częstotliwość pionowa (Hz)	Standard
Sygnały	Poziomo (Piksel)	×	Pionowo (Linia)
VGA	640	×	480	31,5	60	VESA
SVGA	800	×	600	37,9	60	Wytyczne VESA
XGA	1024	×	768	48,4	60	Wytyczne VESA
WXGA	1280	×	768	47,4	60	VESA
WXGA	1280	×	768	47,8	60	VESA
SXGA	1280	×	1024	64,0	60	VESA

* HDMI IN 3 nie jest dostępne w modelu KDL-40L4000

Rozwiązywanie problemów

Sprawdzić, czy wskaźnik ⏻ (oczekiwanie) miga na czerwono.

Gdy miga wskaźnik ⏻ (oczekiwanie)

Uruchomiona została funkcja autodiagnostyki.

1 Policzyć ile razy miga wskaźnik ⏻ (oczekiwanie) pomiędzy dwusekundowymi przerwami.

Na przykład, wskaźnik miga trzy razy, potem jest dwusekundowa przerwa, potem znowu wskaźnik miga trzy razy.

2 Nacisnąć ⏻ na odbiorniku TV, aby go wyłączyć, odłączyć przewód zasilający i poinformować sprzedawcę sprzętu lub punkt serwisu Sony o sposobie migania wskaźnika (ile razy miga).

Gdy nie miga wskaźnik ⏻ (oczekiwanie)

1 Sprawdzić możliwe sytuacje w poniższych tabelach.
2 Jeżeli problem nie ustępuje, zlecić sprawdzenie odbiornika TV wykwalifikowanemu personelowi serwisu.

Sytuacja Wyjaśnienie/Środki zaradcze
Obraz

Brak obrazu (ekran jest ciemny) i brak dźwięku.	•Sprawdzić podłączenie anteny/sieci kablowej.• Podłączyć odbiornik TV do sieci i nacisnąć 🎨 na odbiorniku.• Jeżeli wskaźnik ⏻ (oczekiwanie) zaświeci się na czerwono, nacisnąć 🥐/💡.
Brak obrazu lub na ekranie pojawiła się informacja menu urządzenia podłączonego do złącza scart.	•Nacisnąć ,aby wyświetlić listę podłączonych urządzeń, po czym wybrać żądane wejście.•Sprawdzić połączenie między dodatkowym urządzeniem a odbiornikiem TV.
Występują tzw. zjawy lub podwójny obraz.	•Sprawdzić podłączenie anteny/sieci kablowej.•Sprawdzić położenie anteny i jej kierunek.
Na ekranie widać tylko śnieżenie i zakłócenia.	•Sprawdzić, czy antena nie jest złamana lub zgięta.•Sprawdzić, czy nie upłynął okres żywotności anteny (trzy do pięciu lat w zwykłych warunkach, rok lub dwa lata w środowisku nadmorskim).
Obraz jest zniekształcony (pojawiają się linie przerywane lub paski).	•Umieścić odbiornik TV z dala od źródeł zakłóceń elektrycznych, takich jak samochody, motocykle, suszarki do włosów lub instrumenty optyczne.•Ustawiając dodatkowe urządzenie, między nim a odbiornikiem TV należy pozostawić pewien odstęp.•Sprawdzić podłączenie anteny/sieci kablowej.•Kabel anteny/TV kablowej należy umieścić z dala od innych kabli połączeniowych.
Zakłócenia obrazu lub dźwięku podczas oglądania kanału TV.	•Nastawić „ARC” (Automatyczne dostrajanie), aby otrzymać lepszy odbiór obrazu (strona 34).
Na ekranie pojawiają się czarne i/lub jasne punkciki.	•Obraz na ekranie składa się z pikseli. Czarne i/lub jasne punkciki (czyli piksele) na ekranie nie świadczą o wadliwym działaniu.
Kontury obrazu są zniekształcone.	•Wybrać „Automat.” w „Tryb filmu” (strona 29).
Obraz nie jest wyświetlany w kolorze.	•Wybrać „Zerowanie” (strona 27).

Sytuacja Wyjaśnienie/Środki zaradcze

Obraz z urządzenia podłączonego do gniazdCOMPONENT IN nie jest wyświetlany w kolorze lub kolory są nieprawidłowe.	• Sprawdzić podłączenia gniazdCOMPONENT IN oraz sprawdzić, czy wtyczki są dobrze osadzone w swoich gniazdach.
Dźwięk
Obraz jest dobry, ale brak jest dźwięku.	• Nacisnąć +/ - lub ※ (Wyciszanie).• Sprawdzić, czy „Głośnik” jest nastawiony na „Głośnik TV” (strona 32).• Gdy używane jest wejście HDMI dla Super Audio CD lub DVD-Audio, DIGITAL AUDIO (PCM) OUT (OPTICAL) może nie generować sygnału audio.
Kanały
Nie można wybrać żądanego kanału.	• Przełączyć kanały między cyfrowymi i analogowymi i wybrać żądany kanał cyfrowy/analogowy.
Niektóre kanały są puste.	• Kanał używany jest tylko dla programów kodowanych/płatnych. Wykupić abonament na usługę płatnej TV.• Kanał jest używany tylko dla danych (brak obrazu lub dźwięku).• Skontaktować się ze stacją nadającą program i uzyskać informacje o szczegółach transmisji.
Kanały cyfrowe nie są wyświetlane.	• Skontaktować się z lokalnym instalatorem i dowiedzieć się, czy transmisja sygnału cyfrowego jest dostępna w tej okolicy.• Wymienić na antenę o większym wzmocnieniu.
Informacje ogólne
Odbiornik TV automatycznie wyłącza się (przełącza się w tryb gotowości).	• Sprawdzić, czy „Timer wyłączania” jest włączony, lub sprawdzić nastawienie „Czas trwania” w „Ustawienia timera włączania” (strona 30).• Jeśli w ciągu 10 minut nie zostanie odebrany żaden sygnał ani nie zostanie wykonana żadna czynność w trybie odbioru audycji TV, odbiornik automatycznie przełączy się w tryb oczekiwania.
Odbiornik TV włącza się automatycznie.	• Sprawdzić, czy „Ustawienia timera włączania” jest włączony (strona 30).
Nie można wybrać pewnych źródcł wejścia.	• Wybrać „Ustawienia A/V” i anulować nastawienie „Pomiń” dla dancgo źródła wejścia (strona 32).
Pilot nie działa. • Wymienić baterie.
Nie można dodać kanału do listy Ulubionych.	• Na liście Ulubionych można zapisać maksymalnie 999 kanałów.
Urządzenie HDMI nie pojawia się na „Lista urządzeń HDMI”.	• Sprawdzić, czy urządzenie jest zgodne ze sterowaniem HDMI.
Nie można wybrać „Wył.” w „Sterowanie przez HDMI”.	• Jeżeli podłączony został system audio zgodny ze sterowaniem HDMI, nie można wybrać „Wył.” w tym menu. Aby zmienić wyjście audio na głośnik TV, wybrać „Głośnik TV” w menu „Głośnik” (strona 32).
Nie wszystkie kanały są nastrojone dla TV kablowej.	• Informacje o operatorach kablowych można znaleźć na stronie internetowej pomocy technicznej.http://support.sony-europe.com/TV/DVBC/

Введение

Szczegółowe informacje o produktach Sony
