Typ produktu	Inteligentna stacja pogodowa z profesjonalnym czujnikiem 7 w 1 i czujnikiem higro-termo
Model	SWS 16600
Marka	Sencor
Wymiary konsoli (szer. x wys. x gł.)	215 x 176.5 x 27 mm (8.5 x 6.9 x 1.1 cala)
Waga konsoli	599 g (z baterią, bez zasilacza)
Wymiary bezprzewodowego czujnika 7 w 1 (szer. x wys. x gł.)	390 x 217 x 165 mm (15.4 x 8.5 x 6.5 cala) bez słupka i stojaka
Waga bezprzewodowego czujnika 7 w 1	831 g (ze słupkiem i stojakiem, bez baterii)

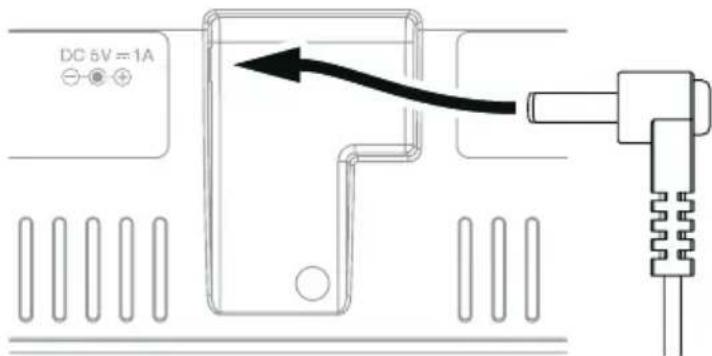

Zasilanie konsoli	Zasilacz DC 5V, 1A (w zestawie), bateria zapasowa CR2032
Zasilanie bezprzewodowego czujnika 7 w 1	3 x baterie AA 1,5V (nieładowalne, zalecane litowe do zimnego klimatu)
Zasilanie bezprzewodowego czujnika higro-termo	2 x baterie AA 1,5V (zalecane alkaliczne)
Mierzone parametry	Temperatura i wilgotność wewnątrz i na zewnątrz, prędkość i kierunek wiatru, opady, indeks UV, natężenie światła, ciśnienie atmosferyczne, temperatura odczuwalna, punkt rosy
Komunikacja bezprzewodowa	868 MHz (zależnie od kraju), zasięg do 150 m (492 stopy) w linii widzenia
Standard Wi-Fi	802.11 b/g/n, 2,4 GHz
Kompatybilność z aplikacją	Aplikacja Tuya Smart lub Smart Life (Android i iOS)
Wyświetlacz konsoli	Kolorowy LCD z podświetleniem (Hi/Lo/Auto)
Obsługa dodatkowych opcjonalnych czujników	Do 3 czujników termo-higro, 3 czujników wycieku wody, 1 PM2.5/PM10, 1 CO2, 1 HCHO/VOC, 1 CO
Prognoza pogody	Prognoza na 12-24 godziny na podstawie ciśnienia atmosferycznego, dokładność 70-75%
Funkcja alarmu	Alarm czasowy z drzemką i konfigurowalne alerty pogodowe (limity górne/dolne dla wielu parametrów)

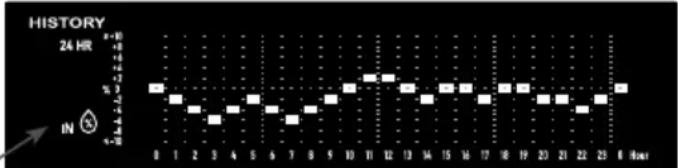

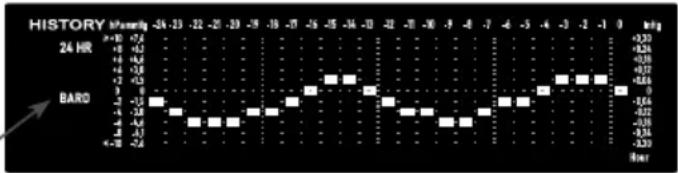

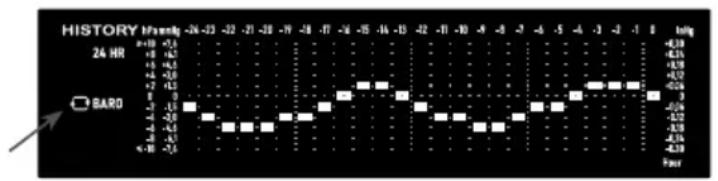

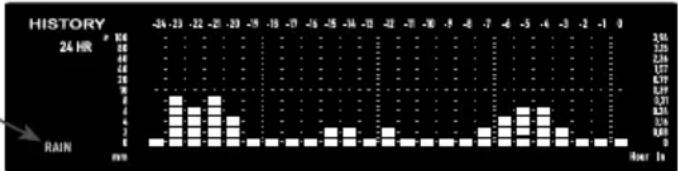

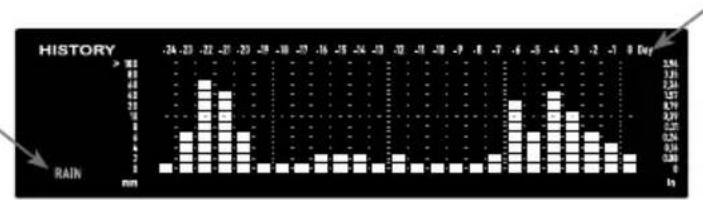

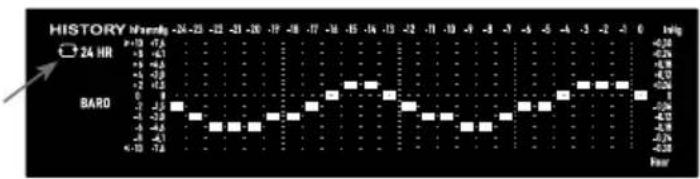

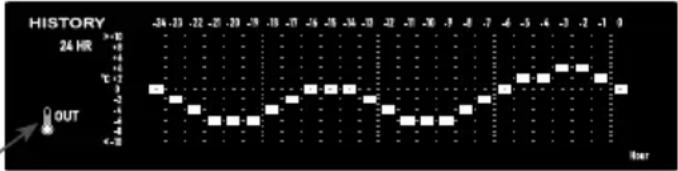

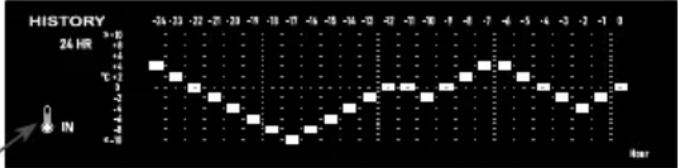

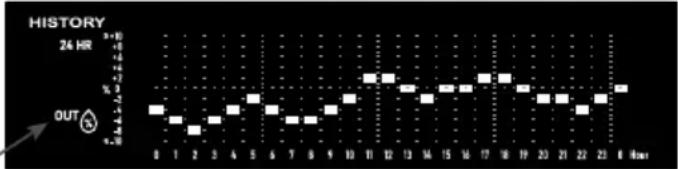

Wykres historii	Wykresy ciśnienia, temperatury, wilgotności, opadów; okresy od 24h do 24 dni
Konserwacja	Wymiana baterii; czyszczenie kolektora deszczu, czujnika UV i osłony radiacyjnej; wymiana wiatrowskazu/kubka w razie potrzeby
Uwagi dotyczące bezpieczeństwa	Nie do użytku medycznego; trzymać z dala od dzieci; unikać wstrząsów, kurzu, ekstremalnych temperatur; używać tylko określonego zasilacza; prawidłowo utylizować baterie

Często zadawane pytania - SWS 16600 SENCOR

Jak skonfigurować stację pogodową po raz pierwszy?

Najpierw zainstaluj baterie w bezprzewodowym czujniku 7 w 1 i czujniku higro-termo. Następnie włącz konsolę za pomocą zasilacza DC i włóż baterię zapasową. Konsola automatycznie przejdzie w tryb parowania. Upewnij się, że czujniki są w zasięgu (maks. 150 m w linii widzenia). Po sparowaniu połącz konsolę z Wi-Fi (2,4 GHz) za pomocą aplikacji Tuya Smart lub Smart Life. Postępuj zgodnie z instrukcjami w aplikacji, aby zakończyć konfigurację.

Jakich baterii używać do czujnika zewnętrznego?

Użyj 3 x baterie AA 1,5 V. W zimnym klimacie zalecane są nieładowalne baterie litowe, aby zapewnić wydajność w niskich temperaturach. W normalnych warunkach wystarczające są baterie alkaliczne. Nie mieszaj starych i nowych baterii.

Dlaczego moja konsola nie odbiera danych z czujnika zewnętrznego?

Sprawdź, czy czujnik jest zasilany i znajduje się w zasięgu (do 150 m w linii widzenia). Upewnij się, że nie ma dużych przeszkód, takich jak metalowe ściany czy gęsty beton. Trzymaj konsolę z dala od urządzeń elektronicznych, które mogą powodować zakłócenia (telewizory, komputery, kuchenki mikrofalowe). Naciśnij przycisk [SENSOR/Wi-Fi] na konsoli, aby ponownie zsynchronizować. Jeśli sygnał zostanie utracony na więcej niż 15 minut, wymień baterie w czujniku.

Jak podłączyć stację pogodową do Wi-Fi i aplikacji?

Upewnij się, że Twoje Wi-Fi jest w paśmie 2,4 GHz (nie 5 GHz). Pobierz aplikację Tuya Smart lub Smart Life. Na konsoli naciśnij i przytrzymaj [SENSOR/Wi-Fi] przez 6 sekund, aby wejść w tryb AP. Postępuj zgodnie z instrukcjami aplikacji, aby dodać urządzenie. Po podłączeniu ikona Wi-Fi pojawi się na wyświetlaczu konsoli.

Czy mogę dodać dodatkowe czujniki do tej stacji pogodowej?

Tak, konsola obsługuje do 3 opcjonalnych bezprzewodowych czujników termo-higro, 3 czujników wycieku wody oraz po jednym czujniku PM2.5/PM10, CO2, HCHO/VOC i CO. Każdy czujnik musi być sparowany poprzez ustawienie jego kanału i naciśnięcie przycisku [SENSOR/Wi-Fi] na konsoli.

Jak zresetować opady deszczu lub inne dane?

Aby zresetować całkowite opady, naciśnij i przytrzymaj przycisk [RAIN] przez 6 sekund. Aby wyczyścić wszystkie rekordy MAX/MIN, wejdź w tryb MAX/MIN i naciśnij i przytrzymaj [MAX/MIN] przez 2 sekundy. Aby zresetować konsolę, wyjmij baterię zapasową i odłącz zasilacz na 1 minutę.

Co oznacza ikona prognozy pogody?

Prognoza opiera się na trendach ciśnienia atmosferycznego i przewiduje warunki na następne 12-24 godziny w promieniu 30-50 km. Dokładność wynosi około 70-75%. Ikona śniegu pojawia się, gdy temperatura zewnętrzna jest poniżej -3°C, niezależnie od ciśnienia.

Jak skalibrować czujniki, jeśli odczyty są niedokładne?

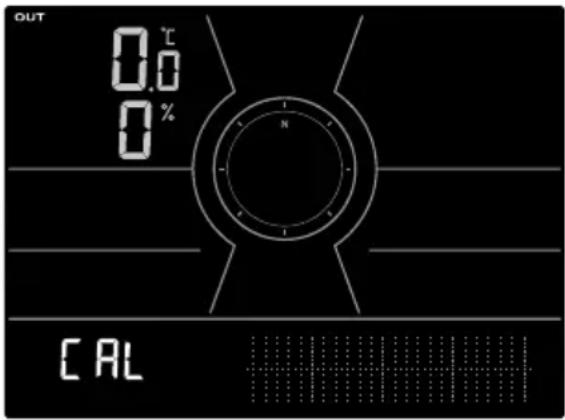

Naciśnij przycisk [CAL], aby wejść w tryb kalibracji. Użyj [SET], aby wybrać parametr (np. temperaturę, wilgotność). Naciśnij i przytrzymaj [CAL] przez 2 sekundy, aby dostosować wartość za pomocą [V] lub [^]. Naciśnij [SET], aby przejść do następnego parametru. Naciśnij [CAL] raz, aby wyjść.

Jaka jest żywotność baterii w czujniku zewnętrznym?

W normalnych warunkach baterie wytrzymują około 2 do 2,5 roku. Konsola wyświetla ikonę niskiego poziomu baterii dla każdego czujnika, gdy wymagana jest wymiana. Zawsze wymieniaj wszystkie baterie w czujniku jednocześnie.

Jak wyczyścić zestaw czujników zewnętrznych?

Aby wyczyścić, delikatnie zdejmij kolektor deszczu, obracając go o 30° w lewo, i opłucz wodą. W przypadku czujnika UV przetrzyj soczewkę wilgotną ściereczką z mikrofibry. Osłonę radiacyjną można otworzyć, odkręcając dwie śruby i wyczyścić wodą. Upewnij się, że wszystkie części są całkowicie suche przed ponownym montażem.

INSTRUKCJA OBSŁUGI SWS 16600 SENCOR

PL ■ Podręcznik użytkownika Inteligentna stacja meteorologiczna z profesjonalnym czujnikiem 7w1 i czujnikiem temperatury i wilgotności

TABLE OF CONTENTS

Precaution & Warning 3

Introduction....4

Zobrazenie na obrazovke 15

Popis konzoly....15

Zobrazenie roku....18

Fázy mesiaca....19

Wskazówki i instrukcje dotyczące bezpieczeństwa.... 2

Wstęp 3

Instrukcja szybkiej obsługi 3

Przygotowanie instalacji 4

Kontrola działania 4

Wybór miejsca 4

Zaczynamy 4

Czujnik bezprzewodowy 7w1....4

Instalacja wiatrowskazu 5

Bezprzewodowy czujnik wilgotności i temperatury....9

Synchronizacja dodatkowego czujnika (czujników) (opcjonalnie) 10

Zalecenia dotyczące optymalnej komunikacji bezprzewodowej 12

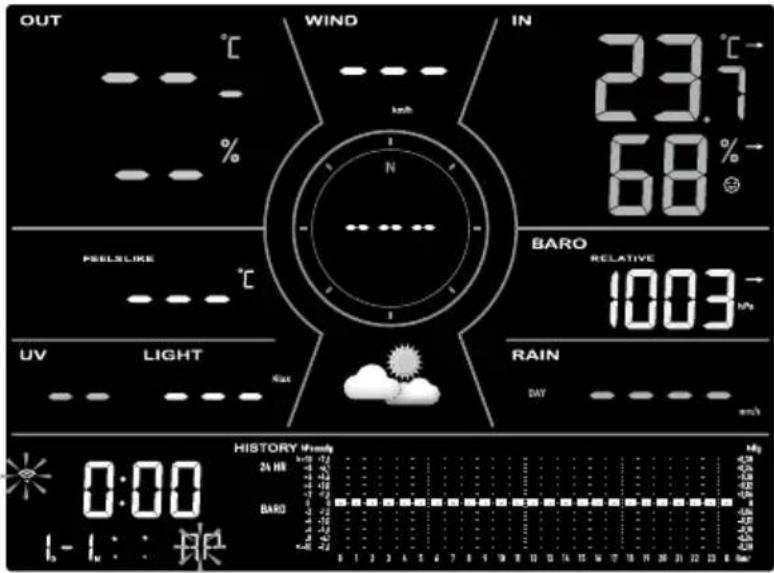

Włączenie konsoli....13

Synchronizacja bezprzewodowego czujnika 7w1 oraz czujnika wilgotności i temperatury ...... 14

Usunięcie danych 14

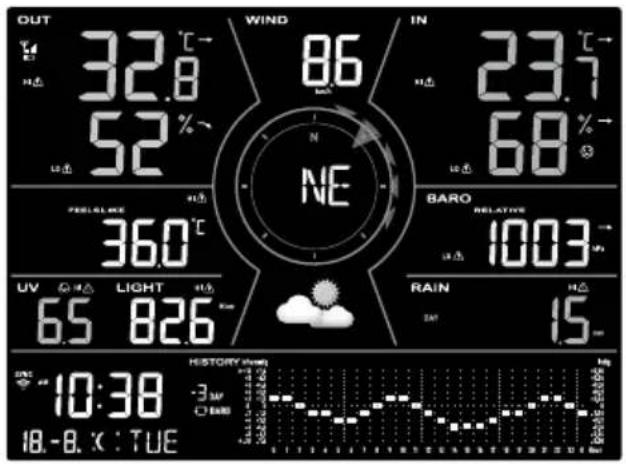

Funkcje i elementy sterujące wyświetlacza konsoli 15

Wyświetłanie na ekranie....15

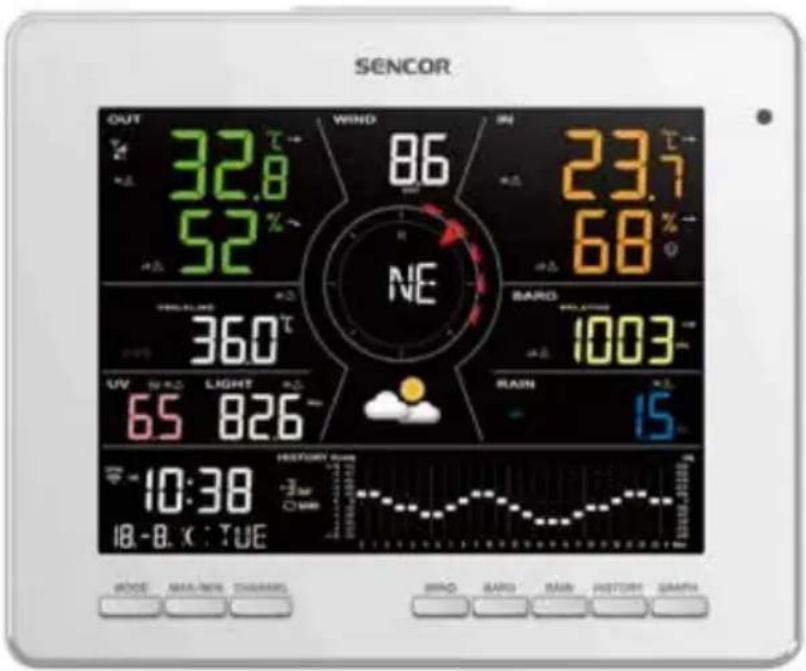

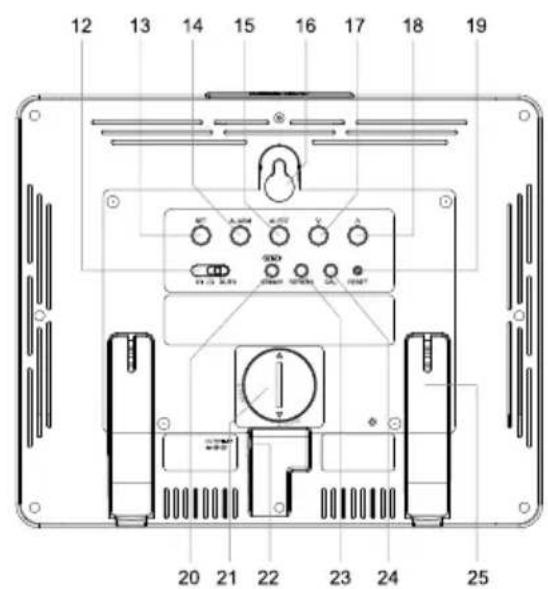

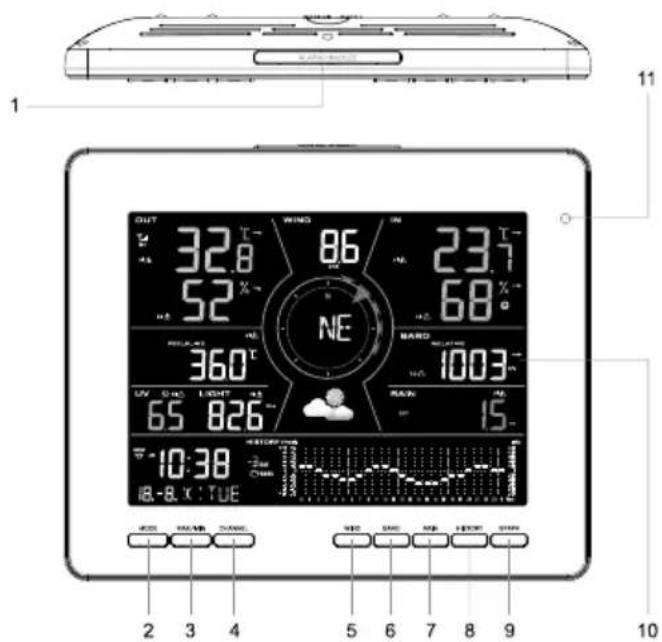

Opis konsoli 15

Funkcje i elementy sterujące konsoli 16

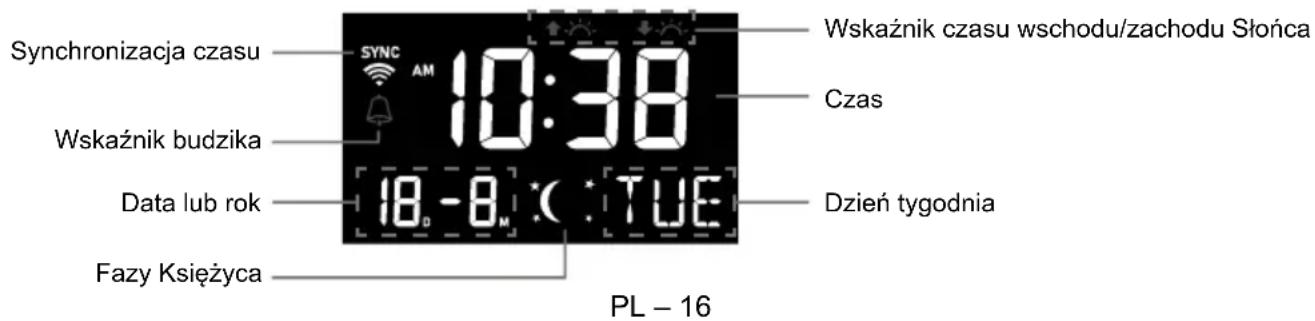

Informacje o czasie lokalnym 16

Ustawienia konsoli 17

Ustawienia budzika 17

Wyświetłanie czasu wschodu/zachodu Słońca 18

Wyświetlanie roku 18

Faza księżyca....19

Odbiór sygnału z czujnika bezprzewodowego.... 19

Wskaźnik trendu 19

Wyświetłanie zewnętrznej temperatury i wilgotności 19

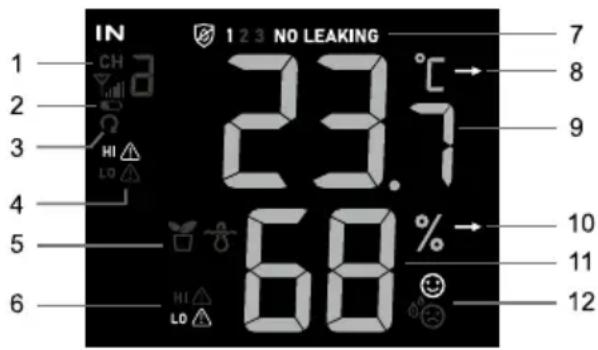

Wyświetłanie wartości wewnętrznych, opcjonalne kanały temperatury, wilgotności i wycieku wody ..... 20

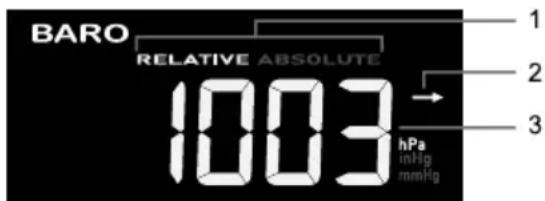

Ciśnienie barometryczne 20

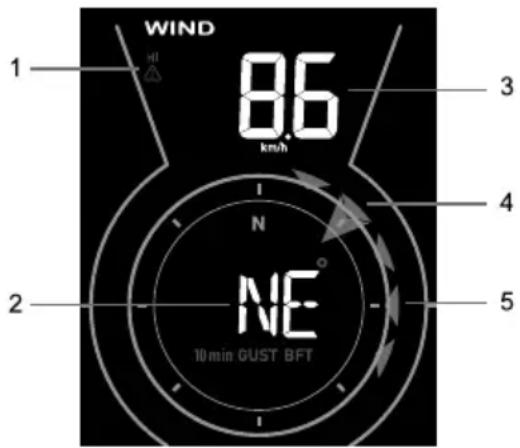

Wiatr 23

Deszcz 25

Kalibracja....31

Pozostałe funkcje 31

Podświetlenie....31

Konserwacja 31

Konserwacja pola czujników bezprzewodowych 7w1....32

Rozwiązywanie problemów 32

Dane techniczne....33

Konsola....33

Czujnik bezprzewodowy 7w1....34

Bezprzewodowy czujnik temperatury i wilgotności 35

O NINIEJSZEJ INSTRUKCJI OBSŁUGI

Ten symbol oznacza ostrzeżenie. Aby zagwarantować bezpieczeństwo użytkowania, zawsze stosuj się do wskazówek zawartych w niniejszym dokumencie.

Pod tym symbolem podana jest wskazówka dla użytkownika.

WSKAZÓWKI I INSTRUKCJE DOTYCZĄCE

! i

• Wyraźnie zalecamy przeczytanie niniejszej „Instrukcji obsługi” i przechowanie jej w bezpiecznym miejscu. Producent i dostawca nie ponoszą odpowiedzialności za nieprawidłowe wartości, utratę danych podczas eksportu oraz wszelkie konsekwencje, które mogą mieć nieprawidłowe pomiary wartości.
  – Niniejsza instrukcja obsługi zawiera przydatne informacje dotyczące właściwego użytkowania i właściwej konserwacji produktu.

Przeczytaj całą instrukcję, aby w pełni zrozumieć i wykorzystać wszystkie funkcje urządzenia, a następnie schowaj ją w bezpiecznym miejscu do wglądu w przyszłości.

– Ilustracje umieszczone w niniejszej instrukcji mogą różnić się od rzeczywistego wygłądu.
– Powielanie treści niniejszej instrukcji bez zgody producenta jest zabronione.
– Dane techniczne i treść instrukcji obsługi tego produktu mogą ulec zmianie bez wcześniejjszego ostrzeżenia.
– Produkt nie może być używany do celów medycznych ani do informowania opinii publicznej
– Urządzenia nie należy narażać na działanie nadmiernej siły, wstrząsów, zapylenia, temperatury lub wilgoci.
– Nie zakrywaj otworów wentylacyjnych gazetami, obrusami, zasłonami itp.
– Nie zanurzaj urządzenia w wodzie. W razie rozlania cieczy należy ją natychmiast zebrać delikatną gładką ściereczką.
– Nie czyść urządzenia środkami ściernymi lub powodującymi korozję.
– Nie dopuść do uszkodzenia elementów wewnętrznych urządzenia. Uszkodzenia tego typu powodują utratę gwarancji.
– Umieszczenie tego urządzenia na pewnych rodzajach drewna może spowodować uszkodzenie jego powierzchni, za które producent nie ponosi odpowiedzialności. Znajdź odpowiednie informacje dotyczące dbania o meble w instrukcjach producenta mebli.
– Używaj tylko wyposażenia/dodatków zalecanych przez producenta.
- Ten produkt jest przeznaczony do użytku tylko z załączonym zasilaczem: Producent: DONGGUAN SHIJIE HUAXU ELECTRONICS FACTORY, Model: HX075-0501000-AG-001.
– Gniazdko sieciowe musi być umieszczone w pobliżu urządzenia i musi być łatwo dostępne.
- Jeżeli niezbędne jest użycie części zamiennych, należy się upewnić, że pracownik serwisu używa części zamiennych wskazanych przez producenta, które mają takie same właściwości jak części oryginalne. Nieautoryzowane części zamienne mogą spowodować pożar, porażenie prądem elektrycznym lub inne niebezpieczne sytuacje.
– Ten produkt nie jest zabawką. Przechowywać w miejscu niedostępnym dla dzieci.
– Konsola przeznaczona jest wyłącznie do użytku w pomieszczeniach.
– Umieść konsolę w odległości przynajmniej 20 cm od osób.
- Urządzenie jest przeznaczone do montażu w wysokości < 2 m.
- Podczas utylizacji tego produktu zapewnij, aby został przekazany do odrębnej utylizacji.
– UWAGA! Wymiana baterii na nieprawidłowy typ grozi wybuchem.
- Podczas użytkowania, przechowywania oraz transportu, baterii nie należy narażać na działanie ekstremalnie wysokich i niskich temperatur oraz niskiego ciśnienia powietrza na dużych wysokościach nad poziomem morza. W przypadku niedostosowania się do tych wskazówek może dojść do wybuchu lub do wycieku łatwopalnego płyny lub gazu.
- Utylizacja baterii przez wrzucenie do ognia, zanurzenie w gorącej wodzie lub przez mechaniczne

rozgniecenie lub przecięcie może spowodować wybuch.

– Nie poły kaj baterii, grozi niebezpieczeństwo poparzenia chemikaliami.
– Produkt zawiera baterię guzikową. W razie połknięcia baterii guzikowej w ciągu zaledwie 2 godzin może dojść do poważnych poparzeń wewnętrznych mogących spowodować śmierć.
– Przechowuj nowe i stare baterie w miejscach niedostępnych dla dzieci.
– Jeśli zasobnika na baterie nie można bezpiecznie zamknąć, przestań korzystać z produktu i przechowuj go poza zasięgiem dzieci.
– Jeśli podejrzewasz, że doszło do połknięcia baterii lub że bateria znalazła się w jakiejkolwiek części ciała, natychmiast zwrócić się o pomoc lekarską.
- Stosuj wyłącznie nowe baterie. Nie łącz starych baterii z nowymi.
– Zutylizuj zużyte baterie zgodnie z zaleceniami.
– Wymiana baterii na ich niewłaściwy typ może spowodować wybuch lub wyciek łatwopalnego płynu bądź gazu.

WPROWADZENIE

Dziękujemy za wybór niniejszej inteligentnej stacji meteorologicznej Tuya. Konsola stacji posiada wbudowany moduł Wi-Fi i jest kompatybilna z platformą Tuya IoT poprzez jej inteligentny system. Oprócz aktualnych danych dotyczących temperatury i wilgotności wewnątrz i na zewnątrz, wiatru, deszczu, promieniowania UV i natężenia światła, konsola ta umożliwia również przeglądanie danych z innych opcjonalnych bezprzewodowych czujników temperatury i wilgotności, wycieku wody i jakości powietrza w celu monitorowania poziomu komfortu i jakości powietrza w domu. Dzięki aplikacji Smart Life można również przeglądać zapisy historyczne i uruchamiać urządzenie Tuya w dowolnym miejscu. Kolorowy wyświetlacz LCD pokazuje wartości w sposób jasny i logiczny, ponieważ jest to prawdziwy system IoT dla Ciebie i Twojego domu.

INSTRUKCJA SZYBKIEJ OBSŁUGI

Niniejsza skrócona instrukcja obsługi opisuje kroki niezbędne do zainstalowania i obsługi stacji pogodowej oraz przesyłania danych do Internetu, wraz z linkami do odpowiednich sekcji.

Krok Opis
1 Włącz	czujnik bezprzewodowy 7w1
2 Włącz	konsolę i sparuj ją z czujnikiem

PRZYGOTOWANIE INSTALACJI

KONTROLA DZIAŁANIA

Przed zainstalowaniem stacji pogodowej na stałe zalecamy najpierw przetestowanie jej w łatwo dostępnym miejscu. Zapoznasz się z funkcjami i procedurami kalibracji stacji pogodowej i nauczysz się, jak prawidłowo z niej korzystać przed trwałą instalacją.

WYBÓR MIEJSCA

Przed instalacją zestawu czujników należy wziąć pod uwagę następujące kwestie:

1. Baterie należy wymieniać mniej więcej co 2 do 2,5 roku
2. Należy unikać ekspozycji na promieniowanie cieplne odbite od sąsiednich budynków i konstrukcji. W idealnym przypadku czujnik powinien być zainstalowany w odległości 1,5 m od budynków, konstrukcji, ziemi lub dachów.
3. Wybierz miejsce z otwartą przestrzenią w bezpośrednim świetle słonecznym, gdzie deszcz, wiatr i światło słoneczne nie są blokowane.
4. Zasięg transmisji między polem czujników a konsolą może wynosić do 150 m w linii wzroku, pod warunkiem, że między czujnikami lub w ich pobliżu nie ma przeszkód, takich jak drzewa, wieże lub linie wysokiego napięcia. Sprawdź jakość sygnału, aby zapewnić dobry odbiór.
5. Urządzenia gospodarstwa domowego, takie jak lodówki, oświetlenie i tłumiki światła, mogą powodować zakłócenia elektromagnetyczne (EMI), podczas gdy zakłócenia o częstotliwości radiowej (RFI) z urządzeń działających w tym samym paśmie częstotliwości mogą powodować zakłócenia sygnału. Aby uzyskać optymalny odbiór, należy wybrać lokalizację oddaloną o co najmniej 1-2 metry od tych źródeł zakłóceń.

ZACZYNAMY

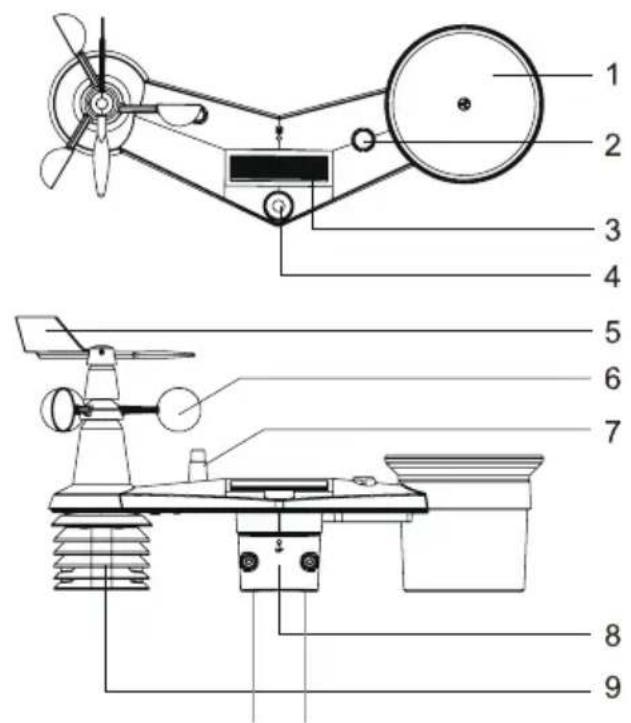

CZUJNIK BEZPRZEWODOWY 7W1

1. Łapacz deszczu
2. Wskaźnik równowagi
3. Panel słoneczny
4. UVI / czujnik światła
5. Łopatka wiatrowa
6. Czasze wiatromierza
7. Antena
8. Spinacz montażowy
9. Osłona promieniowania i czujnik temperatury i wilgotności
10. Czerwona kontrolka LED

11. [RESET]

12. Drzwiczki zasobnika na baterie

13. Otwory odpływowe
14. Czujnik deszczu
15. Ruchome ogniwo

INSTALACJA WIATROWSKAZU

Korzystając z poniższej ilustracji (Krok 1) zlokalizuj i wyrównaj płaską część wału łopatki z płaską powierzchnią łopatki i wepchnij łopatkę na wał. (Krok 2) dokręć śrubę ustalającą za pomocą precyzyjnego śrubokręta.

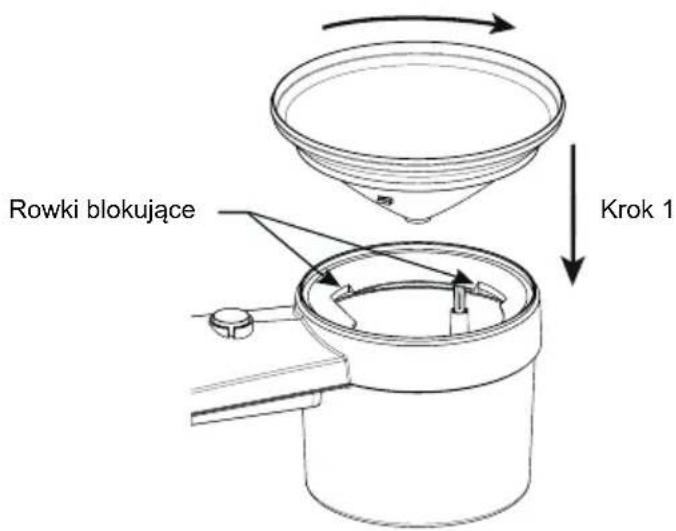

Instalacja lejka deszczomierza

Zamontuj lejek deszczomierza i obróć w prawo, aby przymocować lejek do układu czujników Krok 2

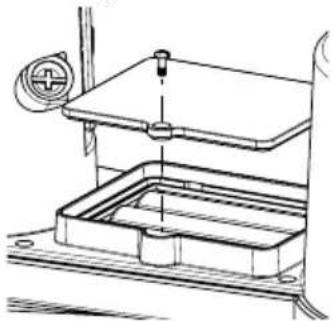

Instalacja baterii

Odkręć drzwiczki zasobnika na baterie w dolnej części urządzenia. Włóż 3 baterie AA (bez możliwości ładowania) zgodnie z zaznaczoną biegunowością +/-. Czerwony wskaźnik LED z tyłu zestawu czujników zaświeci się, a następnie będzie migać w 12-sekundowych odstępach.

W zimnym klimacie zalecamy używanie nieładowalnych baterii litowych AA, jednak zwykle baterie alkaliczne są wystarczające w większości warunków pogodowych.

Instalacja zestawu czujników

Zestaw montażowy

1. Podstawa montażowa masztu × 1	2. Zacisk montażowy × 1 3. Plastikowy maszt × 1
4. Śruba × 4 5. Nakrętka sześciokątna × 4 6. Płaska podkładka × 4
7. Śruba × 1 8. Nakrętka sześciokątna × 1 9. Gumowa podkładka × 4

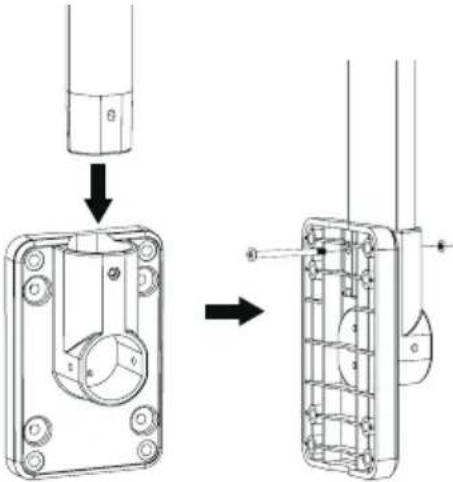

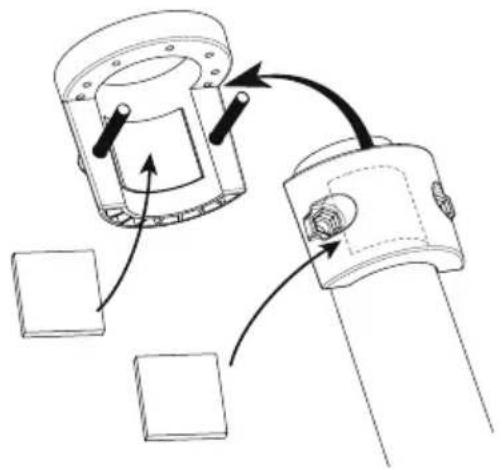

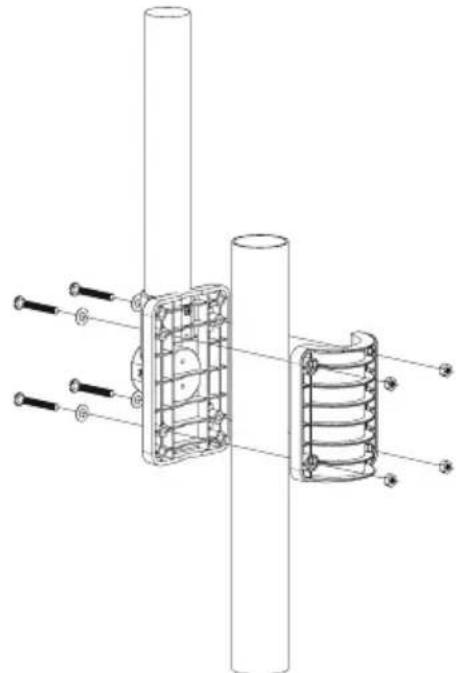

Montaż plastikowego mocowania

1. Przymocuj plastikowy maszt do masztu stałego za pomocą podstawy montażowej, zacisku, podkładek, śrub i nakrętek. Wykonaj kroki 1a, 1b, 1c:

1a. Wlóź plastikowy maszt do otworu w podstawie montażowej, a następnie zabezpiecz go śrubą i nakrętką.

1b. Użyj 2 gumowych podkładek do zacisku montażowego.

1. Umieść 2 gumowe podkładki po wewnętrznej stronie podstawy montażowej i zacisku czujnika, a następnie luźno połącz je ze sobą.

2. Umieść zestaw czujników na maszcie montażowym i ustaw go w kierunku północnym przed dokręczeniem śrub.

• Każdy metalowy obiekt może przyciągać pioruny, w tym maszt montażowy z układem czujników. Nigdy nie instaluj zestawu czujników podczas burzy.
• Jeśli chcesz zainstalować zestaw czujników w domu lub budynku, skontaktuj się z wykwalifikowanym elektrykiem, aby zapewnić prawidłowe uziemienie. Bezpośrednie uderzenie pioruna w metalowy słup może spowodować uszkodzenie lub zniszczenie domu.
• Zainstalowanie czujnika na dużej wysokości może spowodować obrażenia lub śmierć osób. Wykonaj maksymalną liczbę kontroli i operacji na ziemi, w budynku lub w domu. Zestaw czujników należy instalować tylko w pogodne dni bez deszczu.
• Upewnij się, że miejsce instalacji zestawu czujników jest stabilne i wolne od drgań.

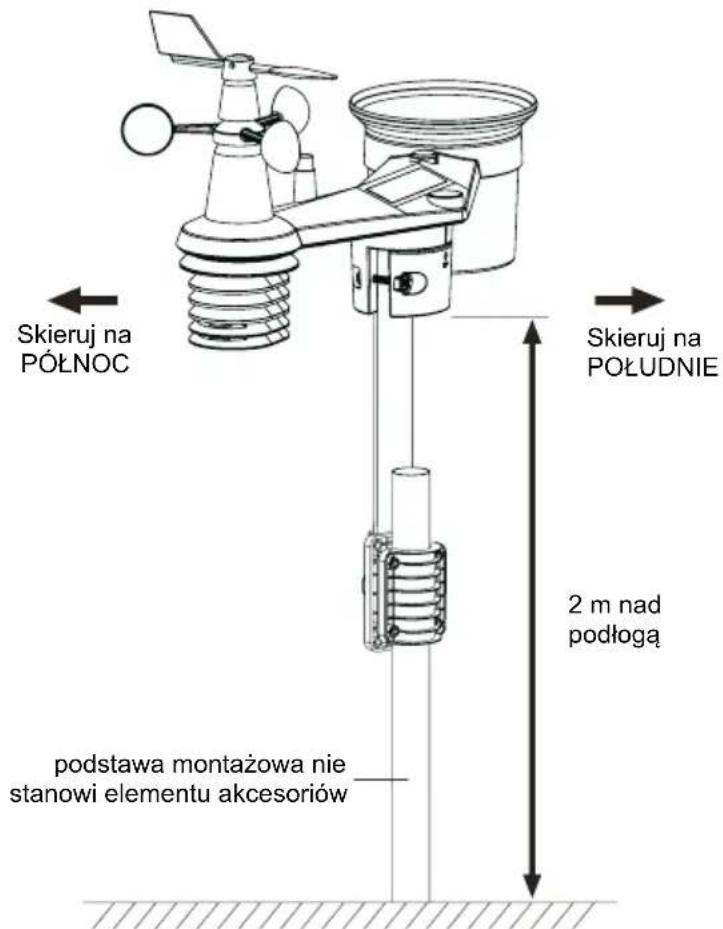

Regulacja kierunku

Zainstaluj czujnik bezprzewodowy 7w1 w otwartej przestrzeni tak, aby nad czujnikiem ani w jego okolicy nie było żadnych przeszkód, które przeszkadzałyby w dokładnym pomiarze deszczu i wiatru.

Zlokalizuj znacznik północnego kierunku (N-North) na górze czujnika 7-w-1 i użyj kompasu lub GPS, aby ustawić ten znacznik tak, aby wskazywał północ podczas końcowej instalacji. Dokręć wspornik montażowy wokół masztu o średnicy od 30 do 40 mm (brak w zestawie) za pomocą dwóch dostarczonych śrub i nakrętek.

Użyj poziomicy, aby upewnić się, że czujnik 7w1 jest całkowicie wypoziomowany i umożliwia dokładny pomiar opadów.

Ustawienie bezprzewodowego czujnika 7w1 na południe

Czujnik zewnętrzny 7-w-1 ze względu na maksymalną precyzję jest skalibrowany tak, aby wskazywał na północ. W razie potrzeby (np. użytkownik znajduje się na półkuli południowej) czujnik może być stosowany z łopatką wiatrową skierowaną na południe.

1. Zainstaluj czujnik bezprzewodowy 7w1 tak, aby jego końcówka do pomiaru wiatru była skierowana na południe.
2. W kroku ustawień półkuli wybierz „S”.
3. Użyj procedury konfiguracji, aby potwierdzić i wyjść.

UWAGA:

Zmiana ustawień półkuli spowoduje automatyczne przełączenie się kierunku fazy księżyca na ekranie.

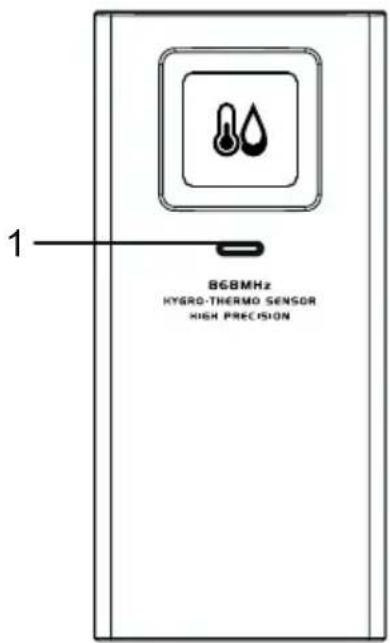

BEZPRZEWODOWY CZUJNIK WILGOTNOŚCI I TEMPERATURY

1. Wskaźnik LED stanu transmisji
2. Uchwyt do zamocowania na ścianie
3. Przełącznik suwakowy [CHANNEL] umożliwiający przypisanie czujnika do kanału

1, 2, 3, 4, 5, 6 lub 7

1. Przycisk [RESET] (Reset)
2. Komora baterii

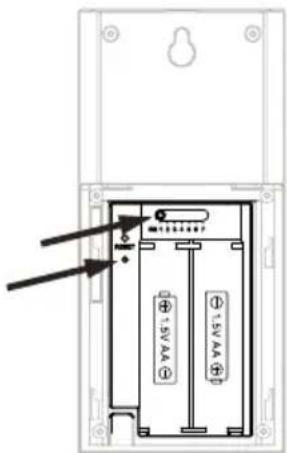

Montaż bezprzewodowego czujnika wilgotności i temperatury

1. Zdejmij drzwiczki komory baterii ze stacji.
2. Przy pomocy przesuwanego przełącznika kanału ustaw numer kanału dla czujnika (np. Kanał 1)
3. Włóż do komory baterii 2 baterie AA, zachowując prawidłową polaryzację oznaczoną w komorze baterii i zamknij drzwiczki komory baterii.
4. Czujnik zostanie ustawiony w tryb synchronizacji i może zostać zarejestrowany w konsoli w ciągu kilku minut. Dioda LED stanu transmisji zacznie migać w odstępie 1 minuty.

• Jeśli konieczne jest ponowne przypisanie kanału czujnika, przesuń przełącznik suwakowy kanału do pozycji nowego kanału i naciśnij przycisk [RESET] na czujniku, aby użyć nowego numeru kanału.
• Czujniki należy umieścić w takim miejscu, aby były on chronione przed bezpośrednim działaniem promieni słonecznych, deszczem i śniegiem.
• Aby podczas nowego ustawiania konsoli nie doszło do błędu parowania czujnika/czujników i konsoli, włącz najpierw czujnik (czujniki) a następnie naciśnij przycisk [SENSOR/WiFi] na jednostce głównej.

Lokalizacja bezprzewodowego czujnika temperatury i wilgotności

Umieść na ścianie śrubę w miejscu, gdzie chcesz zawiesić czujnik. Powieś czujnik na śrubę przy pomocy uchwytu do montażu na ścianie. Czujnik można też postawić na stole.

Konsola obsługuje 4 różne czujniki jakości powietrza, do 3 bezprzewodowych czujników temperatury i wilgotności oraz do 3 czujników wycieku wody. Szczegółowe informacje na temat każdego czujnika można uzyskać u lokalnego sprzedawcy.

Niektóre z tych czujników są wielokanałowe. Jeśli z tyłu czujnika (wewnątrz komory baterii) znajduje się przesuwany przełącznik kanałów, należy ustawić numer kanału przed włożeniem baterii. Sposób konfiguracji można znaleźć w instrukcjach obsługi tych produktów.

Opcjonalne czujniki temperatury - wilgotności i wycieku wody

Liczba obsługiwanych czujników	Opis Obraz
Do 3 czujników	Czujnik temperatury i wilgotności
	Wysoce precyzyjny czujnik temperatury i wilgotności
	Czujnik temperatury i wilgotności gleby
	Czujnik basenowy
Do 3 czujników Czujnik wycieku wody

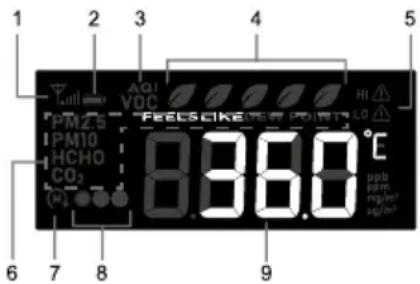

Opcjonalne czujniki jakości powietrza

Liczba obsługiwanych czujników	Opis Obraz
1 czujnik Czujnik PM	2,5/10
1 czujnik Czujnik CO	2
1 czujnik Czujnik HCHO z VOC
1 czujnik Czujnik CO

UWAGA:

Podczas parowania czujników jakości powietrza można przypisać czujníki do dowolnego kanału.

Konsola obsługuje wyświetlanie jednego kanału każdego czujnika jakości powietrza.

ZALECENIA DOTYCZĄCE OPTYMALNEJ KOMUNIKACJI BEZPRZEWODOWEJ

Skuteczna komunikacja bezprzewodowa jest podatna na zakłócenia spowodowane hałasem otoczenia oraz odległością i przeszkodami między nadajnikiem czujnika a konsolą.

1. Zakłócenia elektromagnetyczne (EMI) - mogą być generowane przez maszyny, urządzenia, oświetlenie, tłumiki światła, komputery itp. Dlatego należy trzymać konsolę w odległości 1 lub 2 metrów od tych urządzeń.
2. Zakłócenia o częstotliwości radiowej (RFI) - w przypadku korzystania z innych urządzeń działających na częstotliwości 868/915/917 MHz mogą wystąpić przerwy w komunikacji. W takim przypadku należy wyeliminować zakłócenia sygnału poprzez zmianę lokalizacji nadajnika lub konsoli.
3. Odległość. Utrata sygnału naturalnie wzrasta wraz ze wzrostem odległości. To urządzenie zostało przetestowane pod kątem działania w odległości do 150 m (450 stóp) od linii wzroku (w środowisku wolnym od zakłóceń i przeszkód). Zazwyczaj, po zainstalowaniu w rzeczywistym środowisku, będzie działać w maksymalnej odległości 30 m (100 stóp), co obejmuje pokonywanie przeszkód.
4. Przeszkody. Sygnał o wysokiej częstotliwości jest blokowany przez metalowe bariery, takie jak aluminiowe okładziny. W przypadku korzystania z metalowego wykończenia należy ustawić czujnik i wspornik tak, aby znajdowały się w linii wzroku przez okno.

Poniższa tabela przedstawia typowy poziom redukcji siły sygnału dla każdego przejścia sygnału przez te materiały budowlane.

Materiały Redukcja siły sygnału
Szkło (nieprzetworzone) 10–20%
Drewno 10–30%
Karton-gips 20–40%
Cegła 30–50%
Izolacja foliowa 60–70%
Betonowa ściana 80–90%
Płytki aluminiowe 100%
Metalowa ściana 100%

Uwagi: Redukcja referencyjnego sygnału RF

WŁĄCZENIE KONSOLI

Instalacja baterii rezerwowej i włączenie

1. Bateria rezerwowa zapewnia zasilanie konsoli w celu przechowywania czasu i daty zegara, zapisów maks./min. i wartości kalibracji.

Krok 1 Krok 2 Krok	3
Przy pomocy monety zdejmij drzwiczki baterii konsoli	Włóż nową baterię guzikową CR2032	Załóż drzwiczki zasobnika na baterię na swoje miejsce.

UWAGA:

– Bateria rezerwowa obsługuje zapisywanie poniższych wartości: Godziny i daty, rekordów MAX/MIN.
- Wbudowana pamięć umożliwia tworzenie kopii zapasowych: wartości kalibracji i ustawień połączenia.
– Jeżeli urządzenie nie będzie używane przez dłuższy czas, wyjmij z niego baterie zapasowe. Należy pamiętać, że nawet jeśli urządzenie nie jest używane, niektóre ustawienia, takie jak zegar, kalibracja i dzienniki pamięci, wyczerpują baterię zapasową.

1. Podłącz zasilacz, aby włączyć konsolę.

Ustawienia konsoli

1. Po włączeniu konsoli wszystkie segmenty są wyświetlane na ekranie LCD.
2. Konsola automatycznie przełącza się w tryb AP i włącza automatycznie tryb synchronizacji czujników.

UWAGA:

Jeśli po włączeniu konsoli na wyświetlaczu nic się nie pojawia. Za pomocą ostrego przedmiotu naciśnij przycisk [RESET]. Jeśli to nie zadziała, wyjmij baterię zapasową, odłącz zasilacz i ponownie włącz konsolę.

SYNCHRONIZACJA BEZPRZEWODOWEGO CZUJNIKA 7W1 ORAZ CZUJNIKA WILGOTNOŚCI I TEMPERATURY

Natychmiast po włączeniu konsoli, gdy jest ona jeszcze w trybie synchronizacji, czujnik 7w1 oraz czujnik wilgotności i temperatury mogą zostać automatycznie sparowane z konsolą (wskazuje na to migający symbol anteny). Tryb synchronizacji można również uruchomić ręcznie, naciskając przycisk [SENSOR / WI-FI]. Po sparowaniu czujników na wyświetlaczu stacji pojawi się wskaźnik siły sygnału czujnika oraz wartości meteorologiczne.

USUNIĘCIE DANYCH

Podczas montażu czujnika bezprzewodowego 7w1 może dojść do aktywacji czujników, co może spowodować błędny pomiar opadów deszczu i wiatru. Po instalacji można usunąć wszystkie dane błędów z wyświetlacza konsoli. Wystarczy raz nacisnąć przycisk [RESET] aby ponownie uruchomić konsolę.

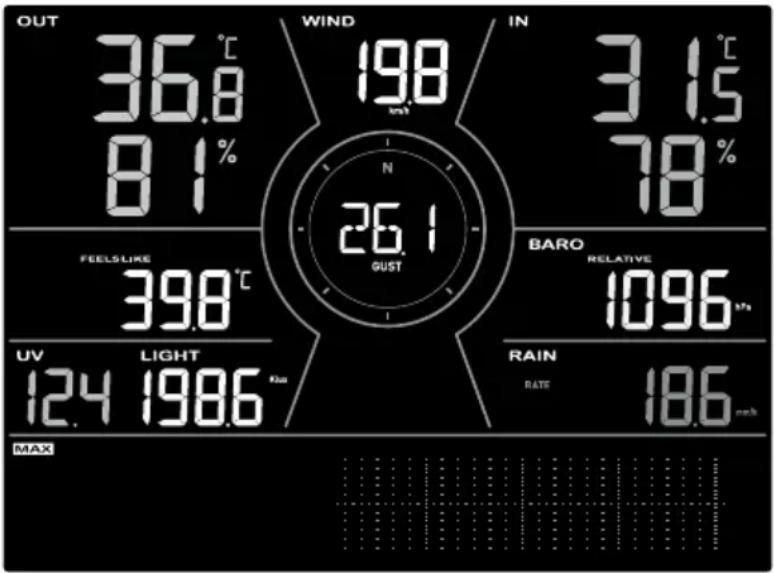

WYŚWIETLANIE NA EKRANIE

1. Temperatura i wilgotność zewnętrzna
2. Wartości wskaźnika meteorologicznego i opcjonalnego (-ych) czujnika (-ów) jakości powietrza (np. PM2,5/10, CO₂, HCHO + VOC, CO)
3. Indeks UV i intensywność światła (SUN)
4. Czas, kalendarz, fazy księżyca i wschód/zachód słońca

5. Prędkość wiatru

6. Kierunek wiatru, skala Beauforta i porywy wiatru

7. Prognoza pogody
8. Temperatura i wilgotność czujnika wewnętrznego i kanału
9. Barometr
10. Opady i ich intensywność
11. Wykres historii pogody

OPIS KONSOLI

Nr	Nazwa przycisku/elementu	Opis
1	Przycisk ALARM/SNOOZE (Budzik / Drzemka)	Naciśnij, aby wyłączyć dźwięk alarmu.
2 MODE (Tryb)		Naciśnij, aby przełączać między wartościami temperatury odczuwalnej, punktu rosy i opcjonalnego czujnika jakości powietrza.
3 MAX/MIN		Naciśnij, aby przełączać między maksymalnymi i minimalnymi rekordami pogody z ostatnich 24 godzin.
4 CHANNEL (Kanał)		Naciśnij, aby przełączać między wartościami dla kanałów wewnętrznych i zewnętrznych.
5 WIND (Wiatr)		Naciśnij, aby przełączać między wyświetlaniem kierunku wiatru, prędkości porywów wiatru, 10-minutowych porywów wiatru i skali Beauforta.
6	BARO (Ciśnienie atmosferyczne)	Przełączanie między względnymi i bezwzględnymi wartościami ciśnienia powietrza.
7 RAIN (Deszcz)		Naciśnij, aby przełączać między wyświetlaniem intensywności deszczu i opadów.
8 HISTORY (Historia)		Naciśnij, aby przełączać między różnymi okresami czasu bieżącego wykresu.
9	GRAPH (Wykres)	Naciśnij, aby przełączać między różnymi wykresami historycznymi.
10 Ekran wyświetlacza
11 Czujnik światła dla podświetlenia
12	BACKLIGHT (Podświetlenie)	Przesuń, aby wybrać tryb podświetlenia Hi/Lo/Auto (Wysoka jasność/Niska jasność/Auto).
13 SET (Ustawienia)		Naciśnij aby wyświetlić godzinę wschodu/zachodu Słońca. Przytrzymaj, aby otworzyć ustawienia godziny i daty.
14 ALARM (Budzik)		Naciśnij, aby wyświetlić godzinę alarmu. Przytrzymaj, aby otworzyć ustawienia alarmu.
15 ALERT (Ostrzeżenie)		Naciśnij, aby wyświetlić ustawienia alertów. Przytrzymaj, aby otworzyć ustawienia alertów.
16 Otwór do montażu na ścianie
17	V	Obniżanie ustawionej wartości.
18	^	Zwiększenie ustawionej wartości.
19 RESET		Naciśnij, aby zresetować konsolę. Przytrzymaj przez 6 sekund, aby przywrócić ustawienia fabryczne konsoli.
20	SENSOR / WI-FI (Czujnik/Wi-Fi)	Naciśnij, aby rozpocząć synchronizację czujników (parowanie). Przytrzymaj przez 6 sekund, aby aktywować tryb AP i odwrotnie.
21 Komora baterii
22 Gniazdo zasilania
23 REFRESH (Aktualizacja)		Naciśnij, aby zaktualizować zarejestrowane dane i zsynchronizować czas.
24 CAL (Kalibracja) Naciśnij, aby otworzyć tryb kalibracji.
25 Stojak stołowy

FUNKCJE I ELEMENTY STERUJĄCE KONSOLI

INFORMACJE O CZASIE LOKALNYM

Ta konsola automatycznie zsynchronizuje się z czasem lokalnym po pomyślnym połączeniu się z aplikacją. Jeżeli chcesz używać urządzenia w trybie offline, możesz ręcznie ustawić datę i godzinę.

USTAWIENIA KONSOLI

Tryb ustawień

Tryb konfiguracji umożliwia ustawienie godziny, daty, jednostki miary i innych funkcji.

Naciśnij i przytrzymaj przez 2 sekundy przycisk [SET] aby wejść w tryb wyboru ustawienia jednostek. W trybie konfiguracji naciśnij przycisk [SET] aby przejść do następnego kroku konfiguracji. Naciśnij przycisk [V] lub [A] aby zmienić wartość. Aby przyspieszyć zmianę ustawień, naciśnij i przytrzymaj przycisk. Należy zapoznać się z poniższymi procedurami konfiguracji:

Krok Tryb Procedura konfiguracji
[SET] +2 s	Format 12/24 godziny	Naciśnij przycisk [V] lub [√] aby wybrać format 12 lub 24 godziny.
[SET] Czas Naciśnij przycisk [	V] lub [√] aby zmienić minuty/godziny.
[SET] Rok Naciśnij przycisk [	V] lub [√] aby zmienić rok.
[SET] Data Naciśnij przycisk [	V] lub [√] aby zmienić dzień/miesiąc.
[SET] M-D D-M	Naciśnij przycisk [V] lub [√] aby wybrać format wyświetlania „Month / Day” (Miesiąc/Dzień) lub „Day / Month” (Dzień/Miesiąc).
[SET] Włączanie/wyłączanie synchronizacji czasu	Naciśnij przycisk [V] lub [√] aby włączyć lub wyłączyć funkcję synchronizacji czasu. Jeśli chcesz ustawić czas ręcznie, wyłącz synchronizację czasu (OFF).
[SET] Półkule	Naciśnij przycisk [V] lub [√] aby wybrać półkulę północną (North) lub południową (South) w celu wyświetlania fazy księżyca.
[SET] Język dni tygodnia	Naciśnij przycisk [V] lub [√] aby wybrać języy wyświetlania dni tygodnia.
[SET] Jednostka temperatury	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na °C lub °F
[SET] Jednostka HCHO	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na ppb lub μg/m3
[SET] Jednostka CO _2	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na ppb lub μg/m3
[SET] Jednostka CO	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na ppb lub μg/m3
[SET] Jednostka prędkości wiatru	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na m/s, km/h, węzły lub mph
[SET] Jednostka ciśnienia powietrza	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na hPa, mmHg lub inHg
[SET] Jednostka intensywności światła	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na Klux, W/m2 lub Kfc
[SET] Jednostka deszczu	Naciśnij przycisk [V] lub [√] aby przełączyć jednostkę na mm lub inch
[SET] Zakończenie ustawień

UWAGA:

• Konsola automatycznie wyjdzie z trybu konfiguracji, jeśli przez 60 sekund nie zostanie wykonana żadna operacja.
  – Naciśnij i przytrzymaj przez 2 sekundy przycisk [SET] aby zakończyć tryb ustawień w dowolnej chwili.

USTAWIENIA CZASU BUDZIKA

1. Aby przejść do trybu ustawień godziny budzenia, w normalnym trybie wyświetlania godziny naciśnij przycisk [ALARM] i przytrzymaj go przez 2 sekundy, aż zaczną migać cyfry godzin budzika.
2. Naciśnij przycisk [V] lub [A] aby zmienić wartość. Aby przyspieszyć zmianę ustawień, naciśnij i przytrzymaj przycisk.
3. Naciśnij przycisk [ALARM] aby potwierdzić i zakończyć ustawienia.

UWAGA:

• Po włączeniu alarmu na wyświetlaczu LCD pojawi się ikona „”
• Funkcja alarmu jest aktywowana automatycznie po ustawieniu czasu alarmu.

Pokazywanie i aktywacja budzika

1. W normalnym trybie naciśnij przycisk [ALARM] aby wyświetlić czas budzika przez 5 sekund.
2. Po wyświetleniu czasu budzika wciśnij ponownie przycisk [ALARM] aby aktywować funkcję budzika.

Budzik wyłączony	Budzik włączony

Zatrzymanie alarmu

Dźwięk alarmu można wstrzymać w następujący sposób:

– Naciśnięcie przycisku [ALARM/SNOOZE] powoduje włączenie trybu drzemki, co opóźnia dzwonienie alarmu o 5 minut.
– Naciśnięcie i przytrzymanie przycisku [ALARM/SNOOZE] przez 2 sekundy powoduje wyłączenie budzika; budzik włączy się ponownie następnego dnia.
– Automatyczne zatrzymanie po 2 minutach dzwonienia, jeżeli nic nie zrobisz; budzik włączy się ponownie następnego dnia.
– Naciśnięcie przycisku [ALARM] powoduje wyłączenie budzika; budzik włączy się ponownie następnego dnia.

WYŚWIETLANIE CZASU WSCHODU/ZACHODU SŁOŃCA

W trybie normalnym można użyć poniższej procedury, aby wyświetlić lokalne godziny wschodu i zachodu słońca.

Krok Tryb Wyświetlanie Ekran wyświetlacza
	Tryb normalny Aktualna godzina i data
[SET]	Czas wschodu Słońca	Wyświetlanie lokalnego czasu wschodu Słońca
[SET]	Zwykły zachód Słońca	Wyświetlanie lokalnego czasu wschodu i zachodu Słońca
[SET] Tryb normalny Aktualna godzina i data

WYŚWIETLANIE ROKU

W trybie normalnym można nacisnąć przycisk [V] lub [A] aby wyświetlić bieżący rok.

FAZY KSIEŻYCA

Faza księżyca jest określana na podstawie godziny i daty na konsoli. W poniższej tabeli opisano ikony faz księżyca na półkuli północnej i południowej.

Zapoznaj się z procedurą konfiguracji półkuli południowej.

Półkula północna	Fazy Księżyca	Półkula południowa
	Nów
	Przybywający sierp
	Pierwsza kwadra
	Poszerzony Księżyc
	Pełnia
	Garbaty Księżyc
	Trzecia kwadra
	Ubywający sierp

ODBIÓR SYGNAŁU Z CZUJNIKA BEZPRZEWODOWEGO

1. Siła sygnału czujnika bezprzewodowego (czujników) wyświetlana na konsoli jest opisana w poniższej tabeli:

Y	Y	Y
Brak sygnału Słaby sygnał Dobry sygnał

1. Jeżeli odbiór sygnału zostanie przerwany i nie zostanie wznowiony w ciągu 15 minut, ikona sygnału zniknie. Zamiast temperatury i wilgotności dla danego kanału pojawi się „Er”.
2. Jeżeli odbiór sygnału nie zostanie przywrócony w ciągu 48 godzin, komunikat „Er” będzie wyświetlany stale. Musisz wymienić baterie, a następnie nacisnąć przycisk [SENSOR/WI-FI] aby ponownie sparować czujnik.

WSKAŹNIK TRENDU

Wskaźnik trendu pokazuje trendy temperatury, wilgotności i ciśnienia atmosferycznego w ciągu najbliższych kilku minut.

Wzrost Stabilizacja Spadek

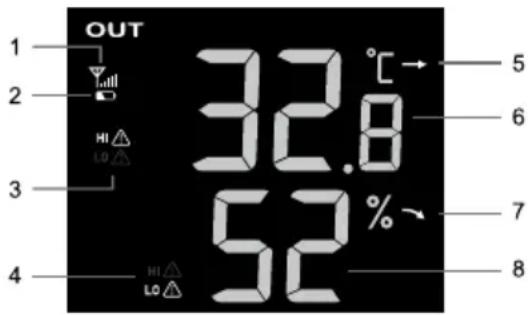

WYŚWIETLANIE ZEWNETRZNEJ TEMPERATURY I WILGOTNOŚCI

Ta konsola obsługuje wyświetlanie wartości temperatury i wilgotności zewnętrznej wraz z trendem, patrz ekran poniżej.

Opis

1. Wskaźnik sygnału czujnika 7w1 do wyświetlania siły sygnału
2. Wskaźnik niskiego poziomu naładowania baterii czujników 7w1
3. Wskaźnik ostrzegania przed wysoką/niską temperaturą zewnętrzną

4. Wskaźnik ostrzegania przed wysoką/niską wilgotnością zewnętrzną

5. Trend rozwoju temperatury zewnętrznej

6. Temperatura zewnętrzna

7. Trend rozwoju wilgotności zewnętrznej

8. Wilgotność zewnętrzna

Ta konsola obsługuje wyświetlanie wartości czujnika wewnętrznego, opcjonalnego czujnika temperatury i wilgotności na kanale CH1-3 oraz stanu opcjonalnego czujnika wycieku wody na kanale CH1-3. W trybie normalnym można przełącać między kanałem wewnętrznym i różnymi kanałami bezprzewodowymi, naciskając przycisk [CH].

Aby skorzystać z funkcji automatycznego przewijania, wystarczy nacisnąć i przytrzymać przycisk [CH] przez 3 sekundy - obok przycisku CH pojawi się ikona. Konsola będzie przewijać wszystkie odczyty czujników co 3 sekundy.

Opis

1. Ikona wewnętrznego lub opcjonalnego czujnika temperatury i wilgotności ze wskaźnikiem sygnału pokazującym siłę sygnału
2. Wskaźnik niskiego poziomu baterii dla czujnika wewnętrznego lub opcjonalnego czujnika temperatury i wilgotności
3. Ikona automatycznej cyklicznej zmiany kanałów
4. Wskaźnik ostrzegania przed wysoką/niską temperaturą
5. Ikona typu czujnika dla czujnika opcjonalnego
6. Wskaźnik ostrzegania przed wysoką/niską wilgotnością
7. Sekcja stanu czujnika wycieku wody
8. Trend temperature
9. Wartość temperatury
10. Trend /wilgotności
11. Wartość wilgotności
12. Wskaźnik indeksu komfortu

Wyciek wody (opcjonalny czujnik wycieku wody)

Można dodać do 3 opcjonalnych czujników wycieku wody.

Numer(y) kanału(ów) odpowiedniego(ych) czujnika(ów) wycieku dodanego(ych) do konsoli zostanie(ą) wyświetlony(e) z ikoną NO LEAKING (Brak wycieku wody).

Jeśli wykryty zostanie wyciek, numer kanału czujnika wykrywającego wyciek będzie migać wraz z ikoną LEAKING (Wyciek wody).

UWAGA:

Jeśli wykryty zostanie niski poziom naładowania baterii, numer kanału czujnika wykrywającego niski poziom naładowania baterii będzie migać co 4 sekundy.

CIŚNIENIE BAROMETRYCZNE

Ciśnienie atmosferyczne to ciśnienie w dowolnym miejscu Ziemi spowodowane ciężarem słupa powietrza nad nim. Ciśnienie atmosferyczne odnosi się do średniego ciśnienie i stopniowo zmniejsza się wraz ze wzrostem wysokości. Meteorolodzy używają barometrów do pomiaru ciśnienia atmosferycznego. Ponieważ bez względune ciśnienie atmosferyczne spada wraz z wysokością, meteorolodzy korygują ciśnienie względem poziomu morza. Dlatego ciśnienie ABS może wskazywać 1000 hPa na wysokości 300 m, ale ciśnienie REL wynosi 1013 hPa.

Aby uzyskać dokładne ciśnienie REL w danym obszarze, skontaktuj się z oficjalnym lokalnym obserwatorium lub stronę internetową z prognozą pogody, aby uzyskać warunki barometryczne w czasie rzeczywistym, a następnie dostosuj ciśnienie względne w trybie kalibracji.

1. Wskaźnik ciśnienia względnego lub bezwzględnego
2. Trend ciśnienia barometrycznego
3. Wartość ciśnienia barometrycznego

Tryb absolutnego lub względnego ciśnienia atmosferycznego

W trybie normalnym naciśnij przycisk [BARO] aby przełączać się między ABSOLUTNYM i WZGŁĘDNYM ciśnieniem atmosferycznym.

Wyświetlanie wartości temperatury odczuwalnej, punktu rosy i wartości czujników opcjonalnych

Konsola ta obsługuje również wyświetlanie wartości temperatury odczuwalnej, punktu rosy i zanieczyszczeń powietrza zmierzonych przez podłączony opcjonalny czujnik(i) jakości powietrza w następującej kolejności po naciśnięciu przycisku [MODE].

Opis

1. Wskaźnik siły sygnału dla różnych opcjonalnych czujników jakości powietrza
2. Wskaźnik poziomu naładowania baterii dla różnych opcjonalnych czujników jakości powietrza
3. Wskaźnik AQI
4. Poziom VOC (zoby zby)
5. Wskaźnik ostrzegania przed wysoką/niską aktualną wartością
6. Wskaźnik wartości aktualnej
7. Ikona automatycznego cyklicznego wyświetlania
8. Wskaźnik poziomu zanieczyszczeń w powietrzu
9. Wartości temperatury odczuwalnej, punktu rosy lub innych opcjonalnych czujników (PM2.5, PM10, HCHO, VOC, CO₂ oraz CO)

Naciśnij przycisk [MODE] aby zmienić wyświetlane wartości w następującej kolejności.

Krok Tryb Ekran wyświetlacza
	Temperatura odczuwalna
[MODE] Punkt rosy
[MODE]	PM2,5 stężenie/AQI
		Naciśnij przycisk [√] aby przełączać między stężeniem a AQI
[MODE]	PM10 stężenie/AQI
		Naciśnij przycisk [√] aby przełączać między stężeniem a AQI
[MODE] HCHO / VOC
[MODE] Stężenie CO _2
[MODE] Stężenie CO

Można również nacisnąć i przytrzymać przycisk [MODE] przez 2 sekundy, aby wyświetlać różne tryby w odstępach 4-sekundowych. W trybie „Auto loop” (Automatyczne wyświetlanie cykliczne) na wyświetlaczu pojawi się ikona 📂

Temperatura odczuwalna

Temperatura odczuwalna pokazuje, jak będzie odczuwalna temperatura zewnętrzna. Jest to wiarygodna kombinacja czynników Wind Chill (Temperatura efektywna) (18°C lub niżej) i Heat Index (Indeks cieplny) (26°C lub wyżej). Dla temperatur w zakresie 18,1°C do 25,9°C, gdzie wiatr i wilgotność są z punktu widzenia wpływu na temperaturę mniej istotne, urządzenie będzie wskazywać aktualną zmierzoną temperaturę zewnętrzną jako temperaturę Feels Like (Temperatura odczuwalna).

Temperatura efektywna Indeks cieplny

Punkt rosy

• Punkt rosy to temperatura, poniżej której para wodna w powietrzu przy stałym ciśnieniu atmosferycznym skrapla się z taką samą prędkością, z jaką paruje. Skondensowana woda podczas formowania na stałej powierzchni nazywa się rosą.
• Temperatura punktu rosy określana jest przez dane o temperaturze i wilgotności z czujnika bezprzewodowego 7-w-1.

Tabela wskaźników poziomu zanieczyszczeń dla opcjonalnych czujników

Czerwony Żółty Zielony

Poziom stężenia zanieczyszczeń

Typ zanieczyszczenia dla opcjonalnych czujników	Wysoki (czerwony)	Normalny (żółty) Niski (Zielony)
PM2,5 > 35 μg/m	3	13–35 μg/m3	< 13 μg/m3
PM10 > 154 μg/m	3	55–154 μg/m3	< 55 μg/m3
HCHO > 250 ppb	26–250 ppb < 26 ppb
Dwutlenek węgla (CO2)	> 1500 ppm	701–1500 ppm	< 701 ppm
Tlenek węgla (CO)	> 9,4 ppm	4,5–9,4 ppm	< 4,5 ppm

WIATR

Opis

1. Wskaźnik ostrzegania przed wysoką prędkością wiatru
2. 10-minutowa średnia/prędkość porywów wiatru, skala Beauforta lub kierunek wiatru (w stopniach).
3. Wartość prędkości wiatru.
4. Wskaźnik kierunku wiatru w czasie rzeczywistym (16 punktów)
5. Wskaźnik poprzednich kierunków wiatru w ciągu ostatnich 5 minut.

Wyświetlanie kierunku wiatru, porywów wiatru i skali Beauforta

Domyślnie kierunek wiatru wyświetlany jest w 360 stopniach. Użytkownicy mogą zmienić ten ekran, naciskając przycisk [WIND] w następującej kolejności

Kierunek wiatru (360 stopni)	Kierunek wiatru (16-punktowy kompas)	Podmuchy wiatru	Podmuchy wiatru w ciągu ostatnich 10 minut	Skala Beauforta

UWAGA:

• Prędkość wiatru jest definiowana jako średnia prędkość wiatru z 12-sekundowym okresem aktualizacji
• Podmuchy wiatru są definiowane jako maksymalna prędkość wiatru z 12-sekundowym okresem aktualizacji

Tabela skala Beauforta

Skala Beauforta to międzynarodowa skala prędkości wiatru w zakresie od 0 (bezwietrznie) do 12 (siła huraganu).

SkalaBeauforta	Opis	Prędkość wiatru	Stan na ziemi
0 Cisza		< 1 km/h	Cisza. Dym unosi się pionowo.
		< 1 mph
		< 1 węzeł
		< 0,3 m/s
1 Powiew		1,1–5 km/h	Kierunek dymu jest określony przez kierunek wiatru.Liście i łopatki wiatrowe się nie poruszają.
		1–3 mph
		1–3 węzłów
		0,3–1,5 m/s
2 Słaby wiatr		6–11 km/h	Wiatr wyczuwany na niechronionej skórze.Liście się poruszają.Łopatki wiatrowe zaczynają się poruszać.
		4–7 mph
		4–6 węzłów
		1,6–3,3 m/s
3 Łagodny wiatr	12–19 km/h	Liście i małe gałączki są w stałym ruchu, a lekkie chorągiewki powiewają.
	8–12 mph
	7– 10 węzłów
	3,4–5,4 m/s
4	Umiarkowany wiatr	20–28 km/h	Pyrł i luźny papier podnoszą się. Gałęzie zaczynają się poruszać.
		13–17 mph
		11– 16 węzłów
		5,5–7,9 m/s
5	Dość silny wiatr	29–38 km/h	Poruszają się gałęzie średniej wielkości. Zaczynają się poruszać małe drzewa liściaste.
		18–24 mph
		17– 21 węzłów
		8,0–10,7 m/s
6 Silny wiatr	Bardzo silny wiatr	39–49 km/h	Poruszają się duże gałęzie. Słychać świst wiatru. Noszenie parasoli zaczyna być utrudnione. Przewracają się puste kosze plastikowe.
		25–30 mph
		22– 27 węzłów
		10,8–13,8 m/s
7		50–61 km/h	Poruszają się całe drzewa. Poruszanie się pod wiatr wymaga wysiłku.
		31–38 mph
		28– 33 węzłów
		13,9–17,1 m/s
8 Sztorm/wicher	Bardzo silny wiatr	62–74 km/h	Niektóre gałęzie się łamią. Samochody zmieniają kierunek na drodze. Poruszanie się jest bardzo utrudnione
		39–46 mph
		34– 40 węzłów
		17,2–20,7 m/s
9 Silny sztorm	Bardzo silny sztorm	75–88 km/h	Niektóre gałęzie odłamują się od drzew, a niektóre małe drzewa spadają na ziemię. Konstrukcje, znaki i zapory spadają na ziemię.
		47–54 mph
		41– 47 węzłów
		20,8–24,4 m/s
10		89–102 km/h	Drzewa się łamią lub są wyrywane z korzeniami, rośnie ryzyko uszkodzeń konstrukcji.
		55–63 mph
		48– 55 węzłów
		24,5–28,4 m/s
11	Gwałtowny sztorm	103–117 km/h	Prawdopodobieństwo powszechnych uszkodzeń wegetacji i konstrukcji.
		64–73 mph
		56– 63 węzłów
		28,5–32,6 m/s
12 Huragan	Bardzo silny sztorm	≥ 118 km/h	Poważne powszechne uszkodzenia wegetacji i konstrukcji. Odłamki i niezabezpieczone przedmioty unoszą się w powietrzu.
		≥ 74 mph
		≥ 64 węzły
		≥ 32,7 m/s

DESZCZ

Opis

1. Okresy opadów i ich intensywność deszczu
2. Wskaźnik ostrzeżenia przed deszczem
3. Wartość opadu deszczu lub intensywności deszczu

Tryb wyświetlania deszczu

Naciśnij przycisk [RAIN], aby przełączyć między:

• RATE (Intensywność) – aktualna intensywność opadów deszczu (oparta na 10 min. danych o deszczu)
  – DAY (Dzienna) – całkowita ilość opadów deszczu od północy (domyślne)
• WEEK (Tygodniowa) – całkowita ilość opadów deszczu w bieżącym tygodniu
• MONTH (Miesięczna) – całkowita ilość opadów deszczu w bieżącym miesiącu kalendarzowym
• TOTAL (Ogólna) – całkowita ilość opadów deszczu od ostatniego resetu

Definicja poziomu intensywności deszczu

Poziom 1 2 3 4
Opis Słaby deszcz	Średni deszcz Ulewny deszcz Silny deszcz
Zakres (mm/h) 0,1–	2,5 2,51–10,0 10,1–	50,0 > 50,0

Resetowanie danych o całkowitej ilości opadów deszczu

W trybie normalnym naciśnij i przytrzymaj przez 6 sekundy przycisk [RAIN] aby zresetować wszystkie zapisy dotyczące opadów.

UWAGA:

Podczas instalacji pola czujników 7w1 mogą być wyświetlane nieprawidłowe wartości. Po zakończeniu instalacji i zweryfikowaniu poprawności działania zalecamy usunięcie wszystkich danych i rozpoczęcie od początku.

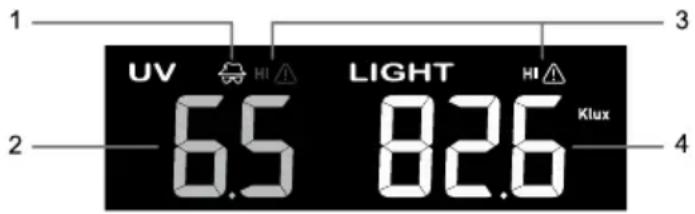

Intensywność światła, indeks UV i czas ekspozycji

1. Wskaźniki zalecanej ochrony
2. Indeks UV
3. Wskaźnik ostrzegawczy UV i natężenia światła
4. Intensywność światła

Indeks UV a tabela ekspozycji

Poziomekspozycji	Niska Średnie Wysoka Bardzo		wysoka E			Ekstremalny
Indeks UV	1	2	3	4	5	6	7	8	9	10
Czas opalania	-		45 minut			30 minut		15 minut		10 minut
Zalecanaochrona	-		Średni lub wysoki poziom pro-mieniowania UV!Zaleca się noszenie okularówprzeciwsłonecznych, kapelusza z szerokim rondem i odzieży z długim rękawem.					Bardzo wysoki lub ekstremalny poziom promieniowania UV!Zaleca się noszenie okularówprzeciwsłonecznych, kapelusza z szerokim rondem i odzieży z długim rękawem. Jeśli musisz być na zewnątrz, pozostań w cieniu.

UWAGA:

– Czas opalania opiera się na normalnym typie skóry, odnosí się tylko do siły promieniowania UV. Ogólna zasada stanowi, że im ciemniejsza karnacja, tym więcej czasu trwa (lub potrzeba więcej promieniowania), aby wywołać reakcję skóry.
– Funkcja intensywności światła służy do pomiaru światła słonecznego.

Graf historii

Użytkownicy mogą przeglądać zmiany wartości różnych parametrów w różnych okresach czasu na wykresach. Wszystkie wykresy opierają się na tempie zmian w stosunku do ich bieżących wartości, z wyjątkiem wykresu opadów, który opiera się na bieżących wartościach.

Wykresy różnych parametrów w ustalonym okresie czasu

W trybie normalnym naciśnij przycisk [GRAPH] aby wyświetlić wykres historii różnych parametrów w ciągu ostatnich 24 godzin (domyślnie) w następującej kolejności:

Krok Tryb	Wykres
	Ciśnienie atmosferyczne
[GRAPH]	Temperatura zewnętrzna
[GRAPH]	Temperatura wewnętrzna
[GRAPH]	Wilgotność zewnętrzna
[GRAPH]	Wilgotność wewnętrzna
[GRAPH]	Opady deszczu
[GRAPH]	Ciśnienie atmosferyczne

Aby włączyć funkcję automatycznego wyświetlania cyklicznego, naciśnij i przytrzymaj przez 2 sekundy przycisk [GRAPH], wskazywany przez biała ikone.

Różne wykresy meteorologiczne wybranego parametru będą automatycznie zmieniane w odstępie 4 sekund. Aby dezaktywować, naciśnij jeden raz przycisk [GRAPH].

W trybie normalnym naciśnij przycisk [HISTORY] aby zmienić okres wykresu w następującej kolejności:

Krok Okres wykresu Opis
	Ostatnie 24 godziny
[HISTORY] Dziś
[HISTORY] -1 dzień (wczoraj)
[HISTORY] -2 dni (2 dni temu)
[HISTORY] -3 dni (3 dni temu)
[HISTORY] Ostatnie 24 godziny

Na wykresie opadów można również zobaczyć ostatnie 24 dni (po - 3 dniach).

Aby włączyć funkcję automatycznego wyświetlania cyklicznego, naciśnij i przytrzymaj przez 2 sekundy przycisk [HISTORY], oznaczony żółtą ikoną 📄 ikoną. Różne przedziały czasowe wybranego parametru będą automatycznie zmieniane w odstępie 4 sekund.

Aby dezaktywować, naciśnij przycisk [HISTORIA] jeden raz.

Prognoza pogody

Wbudowany barometr nieprzerwanie monitoruje ciśnienia atmosferyczne. Korzystając z zebranych danych urządzenie może przewidzieć warunki pogodowe na następne 12-24 godziny w promieniu 30-50 km.

Słonecznie

Częściowe zachmurzenie

Pochmurno Deszcz Deszcz/Burze Opady śniegu

UWAGA:

– Dokładność ogólnej prognozy opartej na wartościach ciśnienia wynosi około 70 do 75%.
– Prognoza pogody odzwierciedla warunki pogodowe na następne 12– 24 godziny i nie musi odpowiadać aktualnej sytuacji.
– Prognoza pogody Opady śniegu nie opiera się na ciśnieniu atmosferycznym, ale na odczytach temperatury zewnętrznej. Jeżeli temperatura spadnie poniżej -3°C (26°F), na wyświetlaczu LCD pojawi się ikona pogody Opady śniegu.

Zapis wartości MAKS/MIN

Konsola obsługuje wyświetlanie na ekranie zapisów pamięci MAKS/MIN różnych wartości z ostatnich 24 godzin.

Tryb rejestrów MAKS w ciągu 24 godzin

Pokazywanie wartości MAKS/ MIN

W trybie normalnym naciśnij przycisk [MAX / MIN], aby sprawdzić zapisy w następującej kolejności: MAKS 24 godziny MIN 24 godziny.

W trybie wartości MAKS/MIN:

1. Naciśnij przycisk [MODE] aby przełączać między zapisami MAKS/MIN dla czujnika temperatury odczuwalnej, punktu rosy oraz opcjonalnie zanieczyszczeń w powietrzu.

2. Naciśnij przycisk [CH], aby przełączać między zapisami MAKS/MIN dla czujnika wewnętrznego oraz temperaturą i wilgotnością na kanale CH1-3.

Usunięcie wartości MAKS/MIN

W trybie MAX/MIN naciśnij i przytrzymaj przycisk [MAKS/MIN] przez 2 sekundy, aby usunąć wszystkie wpisy MAX/MIN.

Ustawienie alertu pogodowego

Ostrzeżenie pogodowe może ostrzegać o pewnych warunkach pogodowych. Gdy kryterium ostrzeżenia zostanie spełnione, włączy się dźwięk alarmu, a na ekranie LCD zacznie migać ikona ostrzeżenia.

Jak wyświetlić, ustawić i aktywować alert

W trybie normalnym naciśnij przycisk [ALERT] aby wyświetlić wartości alarmu Hi/Lo (Wysoka/Niska) i stanu w następującej kolejności:

Krok Tryb	Metoda ustawiania
[ALERT]	Ostrzeżenie przed wysoką temperaturą zewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed niską temperaturą zewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysoką wilgotnością zewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed niską wilgotnością zewnętrzną.	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie o wysokiej średniej prędkości wiatru	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysoką temperaturą wewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed niską temperaturą wewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysoką wilgotnością wewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed niską wilgotnością wewnętrzną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysoką temperaturą odczuwalną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed niską temperaturą odczuwalną	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [N] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie o wysokim punkcie rosy	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie o niskim punkcie rosy	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysokim PM2,5	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysokim PM10	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysokim promieniowaniem HCHO	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT] Ostrzeżenie przed wysokim CO _2		Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT] Spadek ciśnienia		Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie przed wysokim promieniowaniem UV	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie o wysokiej intensywności światła	Przytrzymaj przez 2 sekundy, aby aktywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.
[ALERT]	Ostrzeżenie o wysokiej intensywności światła	Przytrzymaj przez 2 sekundy, aby aktrywować tryb ustawień.Naciśnij przycisk [M] lub [A] aby zmienić wartość.Naciśnij przycisk [SET] aby włączyć/wyłączyć alarm.

UWAGA:

• Funkcja alarmu nie ma zastosowania w przypadku tlenku węgła (CO).
• Ostrzeżenie dla PM2.5, PM10, HCHO i CO₂ mogą być wyzwalane przez wysokie (czerwone) poziomy zanieczyszczeń.
• Konsola automatycznie wyjdzie z trybu konfiguracji alertów, jeśli przez 60 sekund nie zostanie wykonana żadna operacja.

Zatrzymywanie alertu

Dźwięk alertu można wstrzymać w następujący sposób:

• Automatyczne zatrzymanie po 2 minutach ostrzeżenia.
• Naciśnij przycisk [ALARM/SNOOZE] aby zatrzymać alarm; ikona alarmu będzie nadal migać.

KALIBRACJA

Ta konsola umożliwia kalibrację wartości pomiarów meteorologicznych i zanieczyszczeń za pomocą czujnika (czujników):

1. W normalnym trybie wciśnij przycisk [CAL] aby wyświetlić tryb kalibracji.

1. Naciśnij przycisk [SET] i wybierz odpowiedni parametr.
2. Naciśnij i przytrzymaj przez 2 sekundy przycisk [CAL] aby otworzyć tryb zmian z migającą wartością.
3. Gdy wartość miga, naciśnij przycisk [V] lub [Λ] aby zmienić wartość. Aby zresetować bieżącą wartość wejściową, można nacisnąć i przytrzymać przycisk [SET] przez 2 sekundy.
4. Naciśnij przycisk [SET] aby przejść do kalibracji następnego parametru.
5. Aby przełączyć na zwykły tryb naciśnij jeden raz przycisk [CAL].

POZOSTAŁE FUNKCJE

PODŚWIETLENIE

Podświetlenie konsoli można regulować za pomocą przełącznika suwakowego [BACKLIGHT] aby wybrać żądaną jasność:

– Ustaw go w pozycji [HI] (Wysokie), aby ustawić większą jasność podświetlenia.
– Ustaw go w pozycji [LO] (Niskie), aby przyciemnić podświetlenie.
- Przesuń go na pozycję [AUTO] (Automatyczne), aby automatycznie dostosować podświetlenie poziomu oświetlenia do otoczenia

KONSERWACJA

Wymiana baterii

Gdy wskaźnik niskiego poziomu naładowania baterii pojawi się nad odczytami czujnika „” lub „” oznacza, że bateria bieżącego czujnika jest rozładowana. Wymień rozładowane baterie na nowe.

Wymiana baterii i ręczne parowanie czujnika

Po każdej wymianie baterii czujnika bezprzewodowego należy przeprowadzić ręczną synchronizację.

1. Wymień w czujniku wszystkie baterie na nowe.
2. Naciśnij przycisk [SENSOR/WI-FI] na konsoli, aby aktywować tryb synchronizacji czujnika.
3. Konsola ponownie zarejestruje czujnik po wymianie baterii (w ciągu około 1 minuty).

Usuń połączenie czujnika (czujników) bezprzewodowych

Aby odłączyć czujnik(i), należy wykonać następujące czynności:

1. Wyjmij baterie czujnika.
2. Naciśnij raz przycisk [SENSOR / WI-FI] aby usunąć historię czujnika.

KONSERWACJA POLA CZUJNIKÓW BEZPRZEWODOWYCH 7W1

WYMIANA WIATROWSKAZU

Odkręć i zdejmij łopatkę wiatrową w celu jej wymiany

WYMIANA CZASZY

WIATROWSKAZU

1. Odkręć i zdejmij górną pokrywę
2. Zdejmij czaszę wiatrowskazu w celu jej wymiany

CZYSZCZENIE CZUJNIKA WILGOTNOŚCI

I TEMPERATURY

1. Odkręć 2 śruby w dolnej części osłony radiacyjnej.

2. Ostrożnie zdejmij pokrywę.

3. Ostrożnie usuń wszelkie zanieczyszczenia i owady z czujnika (nie wolno dopuścić do zawilgocenia czujników).

4. Umyj osłonę wodą, aby usunąć wszelkie zabrudzenia i owady.

5. Po wyczyszczeniu i wysuszeniu zamontuj ponownie wszystkie elementy.

1. Zwolnij łapacz deszczu obracając go o 30° w kierunku przeciwnym do ruchu wskazówek zegara.

2. Ostrożnie zdejmij łapacz deszczu

3. Wyczyść i usuń wszelkie zanieczyszczenia lub owady.

4. Po wyczyszczeniu i całkowitym wyschnięciu należy zamontować zbieracz deszczu.

CZYSZCZENIE I KALIBRACJA

CZUJNIKA UV

- Aby zagwarantować precyzję pomiarów UV delikatnie wyczyść soczewkę na osłonie czujnika UV zwilżoną ściereczką z mikrowłókna.

- Z czasem właściwości czujnika UV ulegną naturalnemu pogorszeniu. Czujnik UV można skalibrować przy pomocy miernika utility grade UV – patrz część Kalibracja na poprzedniej stronie, tam znajdziesz informacje o kalibracji czujnika UV.

ROZWIĄZYWANIE PROBLEMÓW

Problemy Rozwiązanie
Y i -(Utrata sygnału przez 15 minut)Y i E(Utrata sygnału przez 1 godzinę)	Zapewnij, aby konsola była umieszczona w wystarczającej odległości od innych urządzeń elektrycznych, które mogłyby zakłócać komunikację bezprzewodową (TV, komputery, kuchenki mikrofalowe).
Aplikacja Smart Life nie może sparować się z konsolą.	1. Sprawdź symbol Wi-Fi na wyświetlaczu – powinien zawsze świecić.2. Zapewnij połączenie do pasma 2,4 G, nie do pasma 5G swojego routera WiFi.
Temperatura lub wilgotność jest nieprawidłowa	1. Nie należy umieszczać konsoli ani czujnika w pobliżu źródeł ciepła2. Jeśli czujnik nadal nie pokazuje dokładnych odczytów, dostosuj wartość w trybie kalibracji.
Wyświetlacz konsoli nie reaguje lub jest uszkodzony	Można to poprawić, wykonując następujące czynności:1. Wyjmij zapasowe baterie.2. Odłącz złącze zasilania DC.3. Ponownie podłącz złącze zasilania po 1 minucie.

DANE TECHNICZNE

KONSOLA

Dane ogólne
Wymiary (szer. × wys. × gł.) 215 × 176,5 × 27 mm (8,5 × 6,9 × 1,1 in)
Masa 599 g (włącznie z bateriami, bez zasilacza)
Zasilanie Zasilacz DC 5 V, 1 A
Bateria rezerwowa Bateria płaska CR2032 3 V
Zakres temperatury roboczej -5°C – 50°C
Zakres wilgotności roboczej RH 10–90 % bez kondensacji
Obsługiwane czujniki (opcjonalnie)	- Do 3 bezprzewodowych czujników temperatury i wilgotności- Do 3 bezprzewodowych czujników wycieku wody- 1 bezprzewodowy czujnik PM2,5/PM10- 1 bezprzewodowy czujnik HCHO/VOC- 1 bezprzewodowy czujnik CO2- 1 bezprzewodowy czujnik CO
Częstotliwość RF (w zależności od wersji dla danego kraju)	868 MHz
Specyfikacja funkcji czasowych
Wyświetlanie czasu HH: MM
Format godzin 12 godzin AM/PM lub 24	godziny
Pokazywanie daty MM/DD, DD/MM lub	Rok
Metoda synchronizacji czasu	System Tuya służy pobierania czasu lokalnego zgodnie z lokalizacją konsoli
Język dni tygodnia EN/DE/FR/ES/IT/NL/RU
Specyfikacja komunikacji Wi-Fi
Domyślny 802.11 b/g/n
Częstotliwość robocza: 2,4 GHz
Specyfikacja aplikacji
Obsługiwane aplikacje	- Tuya Smart- Smart Life
Obsługiwana platforma aplikacji	Android smartphone iPhone
Barometr
Jednostka barometru hPa, inHg oraz mmHg
Dokładność	(700–1100 hPa ±5 hPa) / (540–696 hPa ±8 hPa) (20,67–32,48 inHg ±0,15 inHg) / (15,95–20,55 inHg ±0,24 inHg)(525–825 mmHg ±3,8 mmHg) / (405–522 mmHg ±6 mmHg)Typowo przy 25°C (77°F)
Rozdzielczość	1 hPa / inHg ma 2 miejsca dziesiętne / mmHg ma 1 miejsce dziesiętne
Temperatura wewnętrzna
Jednostka temperatury	°C i °F
Dokładność	≤ 0 °C ±2 °C (≤ 32 °F ±3,6 °F)> 0 °C ±1 °C (> 32 °F ±1,8 °F)
Rozdzielczość °C/°F (1 miejsce dziesiętne)
Wilgotność wewnętrzna
Jednostka wilgotności	%
Dokładność	1–9 % RH ±8 % RH w temperaturze 25 °C (77 °F)10–90 % RH ±5 % RH w temperaturze 25 °C (77 °F)91–99 % RH ±8 % RH w temperaturze 25 °C (77 °F)
Rozdzielczość 1%
Temperatura zewnętrzna
Jednostka temperatury °C i °F
Tryb indeksu meteorologicznego Temperatura odczuwalna i punkt rosy
Zakres wyświetlania temperatury odczuwalnej	-65 – 50 °C
Zakres wyświetlania punktu rosy -20 – 80 °C
Dokładność	5,1–60 °C ±0,4 °C (41,2–140 °F ±0,7 °F)-19,9–5 °C ±1 °C (−3,8–41 °F ±1,8 °F)-40 – −20 °C ±1,5 °C (−40 – −4 °F ±2,7 °F)
Rozdzielczość °C/°F (1 miejsce dziesiętne)
Wilgotność zewnętrzna
Jednostka wilgotności %
Dokładność	1–20 % RH ±6,5 % RH w temperaturze 25 °C (77 °F)21–80 % RH ±3,5 % RH w temperaturze 25 °C (77 °F)81–99 % RH ±6,5 % RH w temperaturze 25 °C (77 °F)
Rozdzielczość 1%
Prędkość i kierunek wiatru
Jednostka prędkości wiatru mph, m/s, km/h oraz węzły
Zakres wyświetlania prędkości wiatru 0–112 mph, 50 m/s, 180 km/h, 97 węzłów
Rozdzielczość mph, m/s, km/h oraz węzły (1 miejsce po przecinku)
Dokładność pomiaru prędkości	< 5 m/s: +/- 0,8 m/s; > 5 m/s: +/- 10% (cokolwiek większego)
Tryb wyświetlania Porywy wiatru / Średnia
Tryb wyświetlania kierunku wiatru 16 kierunków lub 360 stopni
Deszcz
Jednostka opadów deszczu mm oraz in
Jednostka dla intensywności deszczu mm / i in/
Dokładność ± 7% lub 1 przechylenie
Zakres 0-19 999 mm
Rozdzielczość 0,254 mm (3 miejsca po	przecinku w mm)
Tryb wyświetlania deszczu	Intensywność / Godzinowe/Dzienne/Tygodniowe/Miesięczne/Calkowite opady deszczu
Indeks UV
Zakres wyświetlania 0–16
Rozdzielczość 1 miejsce dziesiętne
Intensywność światła
Jednostka intensywności światła Klux, Kfc i W/m2
Zakres wyświetlania 0–200 Klux
Rozdzielczość Klux, Kfc a W/m	2(2 miejsca dziesiętne)

CZUJNIK BEZPRZEWODOWY 7W1

Wymiary (SZER × WYS × GŁĘB)	390 × 217 × 165 mm (15,4 × 8,5 × 6,5 in) (bez podstawy i masztu)
Masa	831 g (z masztem i podstawą, bez baterii)
Zasilanie	3 × baterie 1,5V typu AA(Zalecamy nieładowane baterie litowe)
Dane meteorologiczne	Temperatura, wilgotność, prędkość wiatru, kierunek wiatru, opady deszczu, UV i intensywność światła
Częstotliwość RF 868 MHz
Zasięg transmisji RF Bezpośrednia odległość 150 m
Interwał transmisji 12 sekund
Zakres temperatury roboczej -40–60 °C	(-40–140 °F)
Zakres wilgotności roboczej RH 1% do 99% bez kondensacji

BEZPRZEWODOWY CZUJNIK TEMPERATURY I WILGOTNOŚCI

Wymiary (szer. × wys. × głęb.) 58 × 125	× 19 mm (2,3 × 4,9 × 0,7 in)
Masa 144 g (z baterią)
Zasilanie	2 × baterie 1,5V typu AA(Zalecamy użycie baterii alkalicznych)
Dane meteorologiczne Temperatura i wilgotność
Zasięg transmisji RF Bezpośrednia odległość 150 m
Częstotliwość RF (w zależności od wersji dla danego kraju)	868 MHz
Interwał transmisji 60 sekund
Zakres temperatury roboczej	-40–60 °C (-40–140 °F) Wymagane są nieładowalne baterie litowe
Zakres wilgotności roboczej RH 1% do 99% bez kondensacji
Temperatura kanału (czujnik bezprzewodowy)
Jednostka temperatury °C i °F
Dokładność -40–60 °C ±0,4 °C (-40–140 °F ±0,7 °F)
Rozdzielczość °C/°F (1 miejsce dziesiętne)
Wilgotność kanału (czujnik bezprzewodowy)
Jednostka wilgotności %
Dokładność	1–90 % RH ±2,5 % RH w temperaturze 25 °C (77 °F)90–99 % RH ±3,5 % RH w temperaturze 25 °C (77 °F)
Rozdzielczość 1%

Dane techniczne zasilacza:
Nazwa producenta lub znak towarowy, numer rejestracyjny i adres:	Dongguan Shijie Hua Xu Electronics Factory, No.200, Technology East Road, Shijie Town, Dongguan City, Guangdong P.R. China
Identyfikator modelu: HX075-0501000-AG-001
Napięcie wejściowe:	AC100 - 240V
Częstotliwość wejściowa: 50/60 Hz
Napięcie wyjściowe:	DC5,0V
Prąd wyjściowy:	1,0 A
Moc wyjściowa:	5,0 W
Średnia wydajność w trybie aktywnym: ≥ 73,62 %
Wydajność przy małym obciążeniu (10%):	64,93%
Zużycie energii bez obciążenia: ≤ 0,01 W

WSKAZÓWKI I INFORMACJE DOTYCZĄCE UTYLIZACJI ZUŻYTYCH OPAKOWAŃ

Materiał opakowaniowy należy oddać do utylizacji do punktu zbiorczego.

UTYLIZACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol umieszczony na produkcie, wyposażeniu lub opakowaniu informuje, że produktu nie należy traktować jak zwykłego odpadu domowego. Produkt należy przekazać do punktu zbiórki zajmującego się recyklingiem urządzeń elektrycznych i elektronicznych. W niektórych krajach UE oraz w niektórych innych państwach europejskich przy zakupie nowego ekwiwalentnego produktu można dokonać zwrotu zużytego produktu lokalnemu sprzedawcy. Przez prawidłową utylizację tego produktu przyczyniasz się do ochrony cennych zasobów naturalnych i zapobiegasz ewentualnemu negatywnemu wpływowi odpadów na środowisko naturalne oraz zdrowie ludzkie, do którego mogłoby dojść w wyniku nieprawidłowej utylizacji odpadu. Szczegółowych informacji udzielą lokalne urzędy lub najbliższy punkt zbiórki prowadzący utylizację odpadów. Niewłaściwa utylizacja tego typu odpadu może podlegać karze ustawowej.

Dla firm w Unii Europejskiej

Chcąc zutylizować urządzenie elektryczne lub elektroniczne, zwrócić się o informacje do swojego sprzedawcy lub dostawcy.

Utylizacja wyrobu w krajach spoza Unii Europejskiej

Informacji na temat właściwej utylizacji produktu udzieli lokalny urząd lub sprzedawca urządzenia.

Produkt spełnia wymagania UE.

Spółka Fast ČR, a.s. niniejszym oświadcza, że to urządzenie radiowe typu SWS 16600 WiFi jest zgodne z Dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej: www.sencor.com

Tekst, design i dane techniczne mogą ulec zmianie bez uprzedzenia. Zastrzegamy sobie prawo do dokonania tych zmian.

Adres producenta: FAST ČR, a. s., U Sanitasu 1621, 251 01 Říčany, Republika Czeska

SENCOR®

PL Warunki gwarancji

Karta gwarancyjna nie jest częścią pakietu urządzenia.

Produkt objęty jest 24 – miesięczną gwarancją, począwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpospolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domowego (nie dotyczy produktów oznaczonych jako „Professional“). Zgłoszenia gwarancyjnego można dokonać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowiązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpóźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udokumentowania usterki. Tylko kompletne i czyste produkty (zgodnie ze standardami higienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w możliwe krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedtuża się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez serwis, użytkownik jest zobowiązany dostarczyć oryginały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu instalacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu;
■ usterka wynika ze zwykłego użytkowania i zużycia;
produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem;
produkt został uszkodzony z powodu złej konserwacji lub jej braku;
produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.);
produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp.;
produkt został uszkodzony mechanicznie (np. Wyłamany przycisk, upadek, itp.);
produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.);
produkt był naprawiany lub modyfikowany przez nieautoryzowany personel;
■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), dane na przedstawionych dokumentach są inne niż na urządzeniu;
produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Sprzęł marki Sencor serwisuje Centralny Serwis FAST Poland Sp. z o.o. Okres gwarancji wynosi 24 miesiące dla użytkownika domowego, dla firm i instytucji ulega skróceniu do 12 miesięcy od daty zakupu. Prosimy o sprawdzenie szczegółów procedury reklamacyjnej na stronie internetowej https://www.sencor.pl/serwis lub kontakt telefoniczny.

Adres producenta:

FAST ČR, a.s., U Sanitasu 1621, Říčany CZ-251 01

Distributor:

FAST POLAND SP. Z O.O., Kwietniowa 36, 05-090 Wypędy, Poland, tel: [phone], e-mail: [e-mail], www.fastpoland.pl

Autoryzowany serwis:

FAST POLAND SP. Z O.O., Kwietniowa 36, 05-090 Wypędy, Poland, tel: [phone], e-mail: [e-mail], www.fastpoland.pl

Językiem oryginalnej wersji instrukcji jest język czeski, pozostałe wersje językowe są tłumaczone.
