Terméktípus	Okos meteorológiai állomás 7 az 1-ben professzionális érzékelővel és higro-termo érzékelővel
Modell	SWS 16600
Márka	Sencor
Konzol méretei (Sz x Ma x Mé)	215 x 176.5 x 27 mm (8.5 x 6.9 x 1.1 in)
Konzol súlya	599 g (elemmel, adapter nélkül)
Vezeték nélküli 7 az 1-ben érzékelő méretei (Sz x Ma x Mé)	390 x 217 x 165 mm (15.4 x 8.5 x 6.5 in) rúd és állvány nélkül
Vezeték nélküli 7 az 1-ben érzékelő súlya	831 g (rúddal és állvánnyal, elemek nélkül)
Konzol tápegység	DC 5V, 1A adapter (tartozék), tartalék CR2032 gombelem
Vezeték nélküli 7 az 1-ben érzékelő tápegység	3 x AA 1,5V elem (nem újratölthető, hideg éghajlatra lítium ajánlott)
Vezeték nélküli higro-termo érzékelő tápegység	2 x AA 1,5V elem (alkáli ajánlott)
Mért paraméterek	Belső és külső hőmérséklet és páratartalom, szélsebesség és irány, csapadék, UV index, fényerősség, légnyomás, érzékelt hőmérséklet, harmatpont
Vezeték nélküli kommunikáció	868 MHz (országtól függően), hatótáv akár 150 m (492 láb) látótávolságban
Wi-Fi szabvány	802.11 b/g/n, 2,4 GHz
Alkalmazás kompatibilitás	Tuya Smart vagy Smart Life alkalmazás (Android és iOS)
Konzol kijelző	Színes LCD háttérvilágítással (Ki/Be/Auto)
Támogatott további opcionális érzékelők	Akár 3 higro-termo érzékelő, 3 vízszivárgás érzékelő, 1 PM2.5/PM10, 1 CO2, 1 HCHO/VOC, 1 CO érzékelő
Időjárás előrejelzés	12-24 órás előrejelzés légnyomás alapján, pontosság 70-75%
Riasztás funkció	Időriasztás szundítással és testreszabható időjárás riasztások (több paraméter magas/alacsony határértékei)

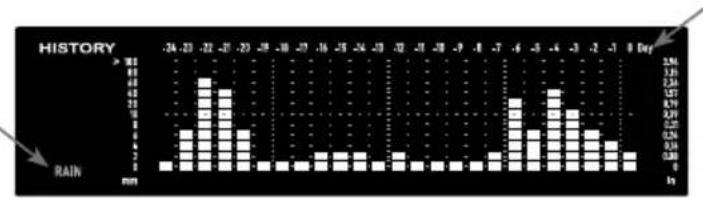

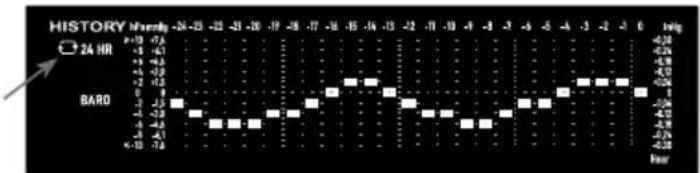

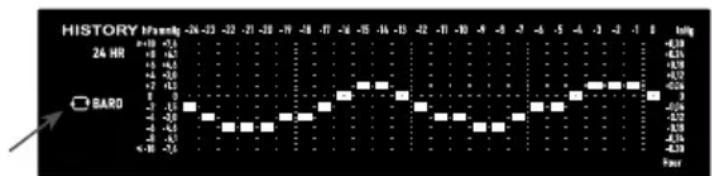

Előzmény grafikon	Grafikonok nyomáshoz, hőmérséklethez, páratartalomhoz, csapadékhoz; időtartamok 24 órától 24 napig
Karbantartás	Elemek cseréje; esőgyűjtő, UV-érzékelő és sugárzásvédő tisztítása; szélkakas/lapát cseréje szükség esetén
Biztonsági megjegyzések	Nem orvosi használatra; tartsa távol gyermekektől; kerülje az ütéseket, port, szélsőséges hőmérsékletet; csak előírt adaptert használjon; az elemeket megfelelően ártalmatlanítsa

Gyakran ismételt kérdések - SWS 16600 SENCOR

Hogyan állítsam be első alkalommal az időjárás állomást?

Először helyezzen elemeket a vezeték nélküli 7 az 1-ben érzékelőbe és a higro-termo érzékelőbe. Ezután csatlakoztassa a konzolt a DC adapterrel és helyezze be a tartalék elemet. A konzol automatikusan párosítási módba lép. Győződjön meg arról, hogy az érzékelők hatótávolságon belül vannak (max 150 m látótávolság). Párosítás után csatlakoztassa a konzolt a Wi-Fi-hálózathoz (2,4 GHz) a Tuya Smart vagy Smart Life alkalmazás segítségével. Kövesse az alkalmazás utasításait a beállítás befejezéséhez.

Milyen elemeket használjak a külső érzékelőhöz?

Használjon 3 x AA 1,5 V-os elemet. Hideg éghajlaton nem újratölthető lítium elemek ajánlottak a teljesítmény biztosításához alacsony hőmérsékleten. Normál körülmények között az alkáli elemek elegendőek. Ne keverje a régi és új elemeket.

Miért nem kap adatot a konzolom a külső érzékelőtől?

Ellenőrizze, hogy az érzékelő be van-e kapcsolva és hatótávolságon belül van (akár 150 m látótávolság). Győződjön meg arról, hogy nincsenek nagy akadályok, mint fém falak vagy sűrű beton. Tartsa a konzolt távol az elektronikus eszközöktől, amelyek interferenciát okozhatnak (TV-k, számítógépek, mikrohullámú sütők). Nyomja meg a [SENSOR/Wi-Fi] gombot a konzolon az újraszinkronizáláshoz. Ha a jel 15 percnél tovább elvész, cserélje ki az érzékelő elemeket.

Hogyan csatlakoztassam az időjárás állomást a Wi-Fi-hez és az alkalmazáshoz?

Győződjön meg arról, hogy Wi-Fi-je 2,4 GHz-es (nem 5 GHz). Töltse le a Tuya Smart vagy Smart Life alkalmazást. A konzolon tartsa lenyomva a [SENSOR/Wi-Fi] gombot 6 másodpercig az AP módba lépéshez. Kövesse az alkalmazás utasításait az eszköz hozzáadásához. Csatlakoztatás után a Wi-Fi ikon megjelenik a konzol kijelzőjén.

Hozzáadhatok további érzékelőket ehhez az időjárás állomáshoz?

Igen, a konzol támogat akár 3 opcionális vezeték nélküli higro-termo érzékelőt, 3 vízszivárgás érzékelőt, valamint egy-egy PM2.5/PM10, CO2, HCHO/VOC és CO érzékelőt. Minden érzékelőt párosítani kell a csatornájának beállításával és a konzol [SENSOR/Wi-Fi] gombjának megnyomásával.

Hogyan állíthatom vissza a csapadék vagy más adatokat?

A teljes csapadék visszaállításához tartsa lenyomva a [RAIN] gombot 6 másodpercig. Az összes MAX/MIN rekord törléséhez lépjen be a MAX/MIN módba, és tartsa lenyomva a [MAX/MIN] gombot 2 másodpercig. A konzol teljes visszaállításához vegye ki a tartalék elemet és húzza ki az adaptert 1 percre.

Mit jelent az időjárás előrejelzés ikon?

Az előrejelzés a légnyomás trendjein alapul, és a következő 12-24 óra időjárását jósolja 30-50 km sugarú körben. Pontossága körülbelül 70-75%. Vegye figyelembe, hogy a hó ikon akkor jelenik meg, ha a külső hőmérséklet -3°C (26°F) alatt van, a légnyomástól függetlenül.

Hogyan kalibráljam az érzékelőket, ha a leolvasások pontatlanok?

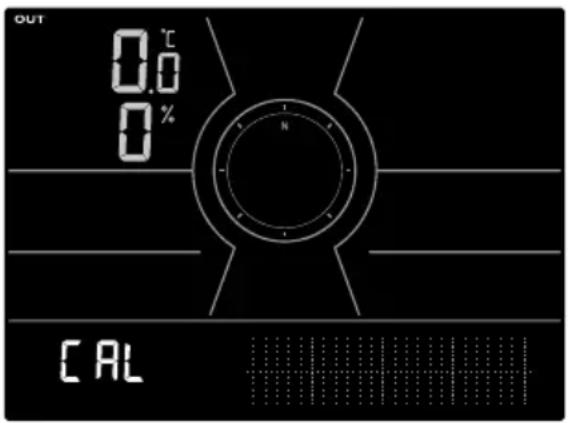

Nyomja meg a [CAL] gombot a kalibrációs módba lépéshez. Használja a [SET] gombot a paraméter kiválasztásához (pl. hőmérséklet, páratartalom). Tartsa lenyomva a [CAL] gombot 2 másodpercig az érték módosításához a [V] vagy [^] gombokkal. Nyomja meg a [SET] gombot a következő paraméterre lépéshez. Nyomja meg a [CAL] gombot egyszer a kilépéshez.

Mennyi a külső érzékelő elemek élettartama?

Normál körülmények között az elemek körülbelül 2-2,5 évig tartanak. A konzol alacsony elem ikont jelenít meg minden érzékelőnél, amikor cserére van szükség. Mindig cserélje ki az összes elemet egy érzékelőben egyszerre.

Hogyan tisztítsam meg a külső érzékelő egységet?

A tisztításhoz óvatosan távolítsa el az esőgyűjtőt 30°-os anticlockwise forgatással, és öblítse le vízzel. Az UV-érzékelőnél törölje le a lencsét egy nedves mikroszálas kendővel. A sugárzásvédő két csavar eltávolításával nyitható ki, és vízzel tisztítható. Győződjön meg arról, hogy minden alkatrész teljesen megszáradt az összeszerelés előtt.

HASZNÁLATI ÚTMUTATÓ SWS 16600 SENCOR

HU ■ Felhasználói kézikönyv Okos meteorológiai állomás professzionális 7 az 1-ben érzékelővel és páratartalom- és hőmérséklet- érzékelővel

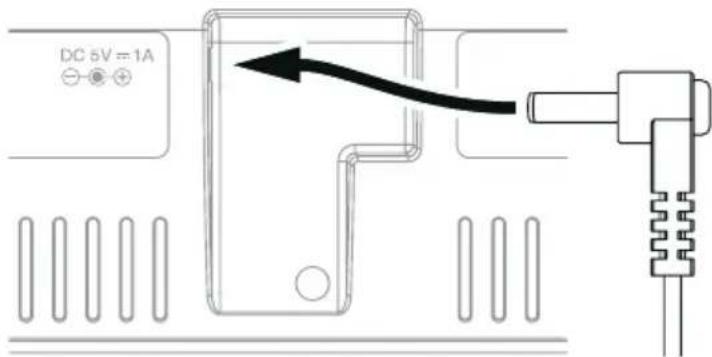

1. Na zapnutie konzoly pripojte napájací adaptér.

Nastavenie konzoly

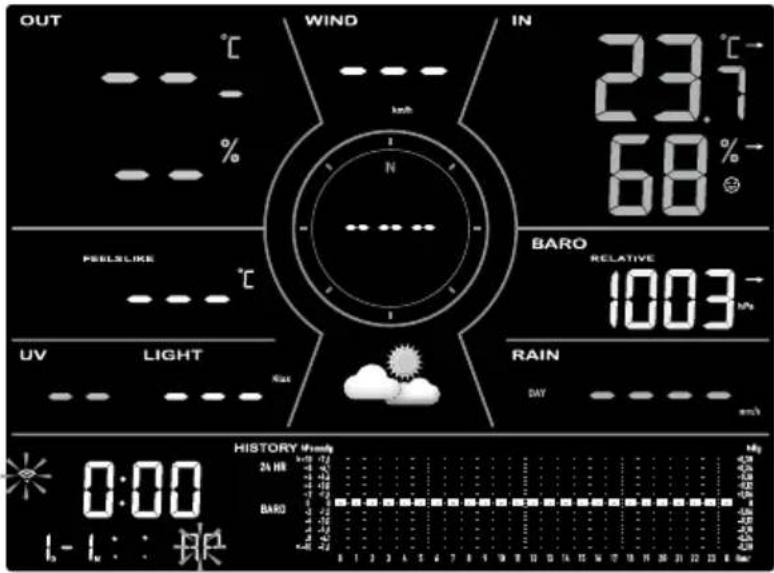

1. Po zapnutí konzoly sa na LCD displeji zobrazia všetky segmenty.
2. Konzola sa automaticky prepne do režimu AP a automaticky sa spustí režim synchronizácie snímačov.

POZNÁMKA:

Ak sa po zapnutí konzoly na displeji nič nezobrazí. Pomocou špicatého predmetu môžete stlačit' tlačidlo [RESET]. Ak to nepomôže, vyberte záložnú batériu, odpojte adaptér, a potom konzolu znovu zapnite.

SYNCHRONIZÁCIA BEZDRÔTOVÉHO SNÍMAČA 7-V-1 A SNÍMAČA VLHKOSTI A TEPLOTY

Biztonsági intézkedések és figyelmeztetések 2

Bevezetés....3

Gyors használati útmutató....3

Telepítés előkészítése 4

A működés ellenőrzése....4

A hely kiválasztása 4

Első lépések 4

7 az 1-ben vezeték nélküli érzékelő....4

A széllapát felszerelése 5

Vezeték nélküli páratartalom- és hőmérséklet-érzékelő 9

Kiegészítő érzékelő (érzékelők) szinkronizálása (opcionális).... 10

Javaslatok az optimális vezeték nélküli kommunikációhoz 12

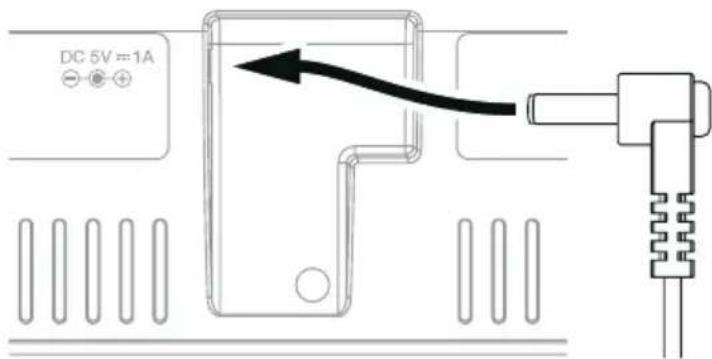

A konzol bekapcsolása 13

A 7 az 1-ben vezeték nélküli érzékelő, valamint a páratartalom- és hőmérséklet-érzékelő szinkronizálása .....14

Adatok törlése....14

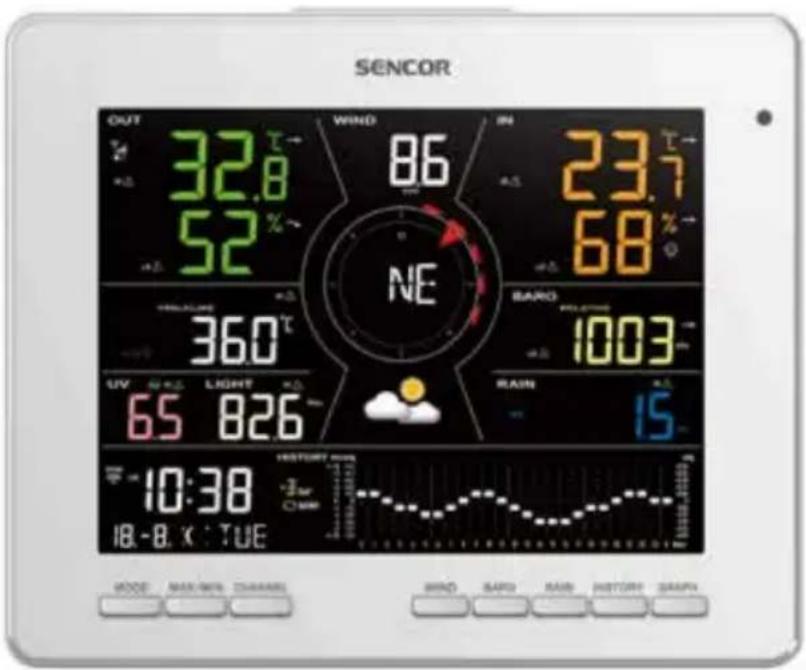

A konzol kijelző funkciói és kezelőszervei 15

Megjelenés a képernyőn....15

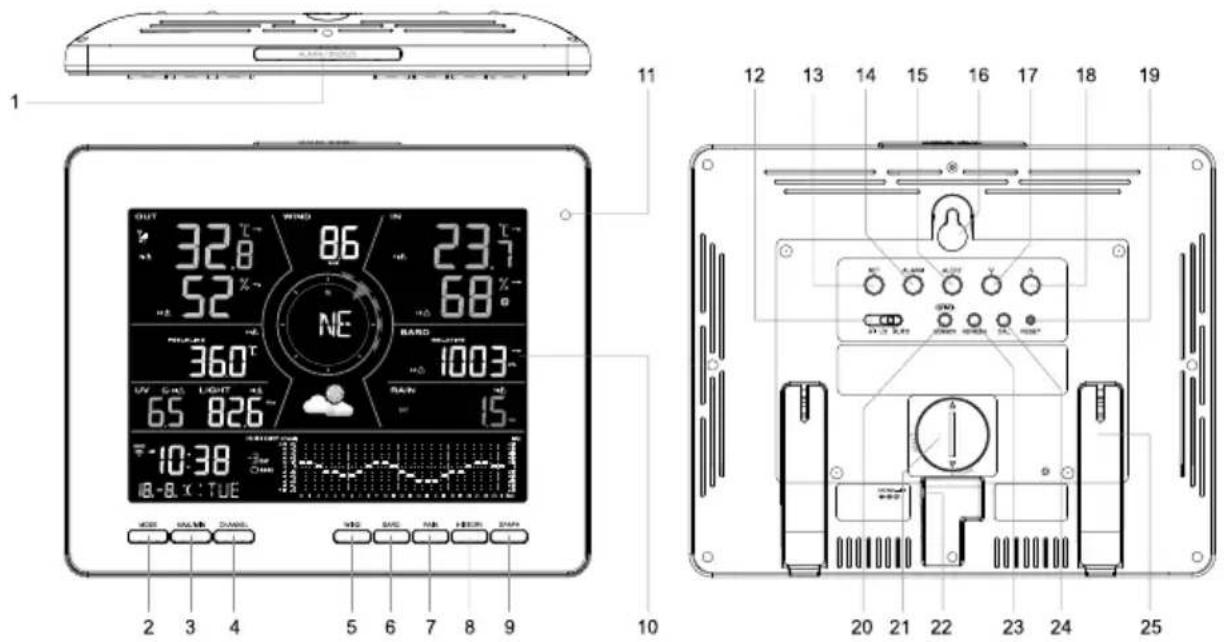

A konzol leírása 15

A konzol funkciói és vezérlése.... 16

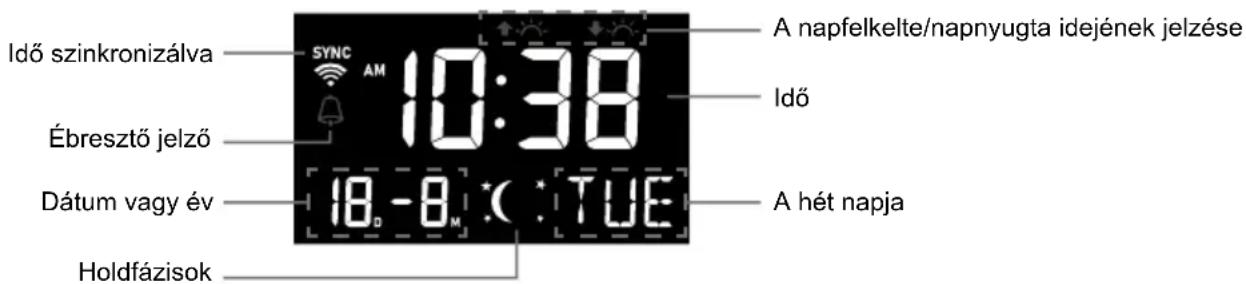

Helyi idő információ 16

A konzol beállítása....17

Az ébresztési idő beállítása....17

A napkelte/napnyugta idejének kijelzése 18

Az év megjelenítése 18

Holdfázisok 19

A vezeték nélküli érzékelő jelének vétele 19

A tendencia jelzése....19

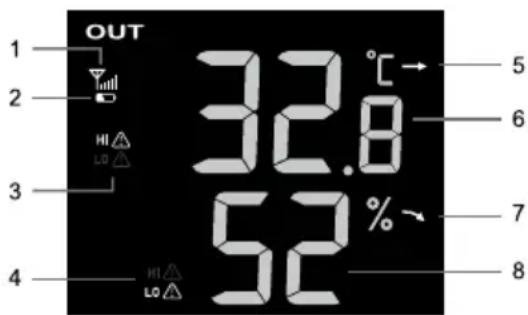

A külső hőmérséklet és páratartalom megjelenítése 19

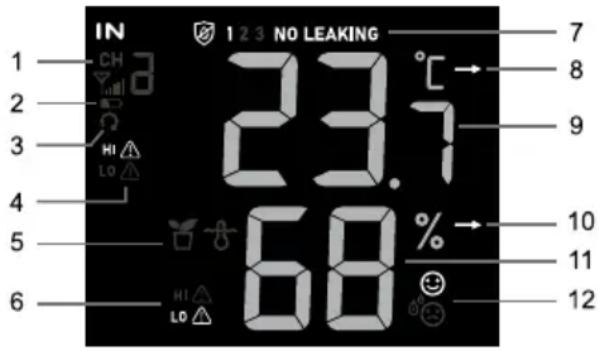

Belső értékek, opcionális hőmérséklet-, páratartalom- és vízszivárgás csatornák megjelenítése ...... 20

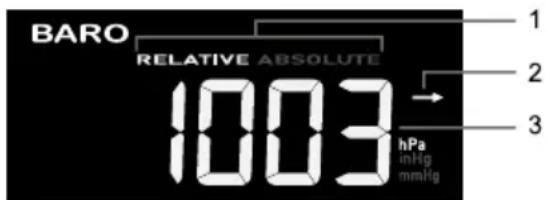

Légnyomás 20

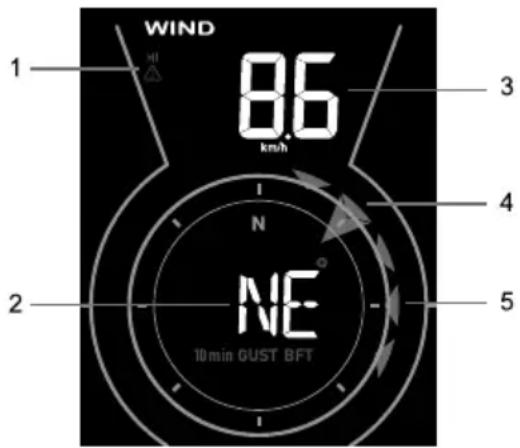

Szél....23

Eső....25

Kalibrálás 31

Egyéb funkciók 31

Háttérvilágítás 31

Karbantartás 31

A 7 az 1-ben vezeték nélküli érzékelők mezejének karbantartása....32

Hibaelhárítás 32

Müszaki adatok....33

Konzol....33

7 az 1-ben vezeték nélküli érzékelő....34

Vezeték nélküli hőmérséklet- és páratartalom-érzékelő 35

A FELHASZNÁLÓI KEZIKÖNYVRÖL

Ez a szimbólum figyelmeztetést jelent. A biztonságos használat érdekében mindig kövesse a dokumentumban szereplő utasításokat.

Ez a szimbólum a felhasználó számára hasznos ötletre hívja fel a figyelmet.

BIZTONSÁGI INTÉZKEDÉSEK ÉS FIGYELMEZTETÉSEK

! i

– Nyomatékosan javasoljuk, hogy olvassa el ezt a „Felhasználói kézikönyvet”, és tegye el későbbi használatra. Sem a gyártó, sem a szállító nem vállal felelősséget az esetleges hibás értékekért, az adatok elvesztéséért az exportálás során, valamint az értékek helytelen mérésének esetleges következményeiért.
– A jelen használati útmutató hasznos információkat tartalmaz a termék használatához és helyes karbantartásához.

Kérjük, olvassa el az egész kézikönyvet, hogy teljes mértékben megértse és kihasználhassa a készülék összes tulajdonságát, és tárolja biztonságos helyen a későbbi felhasználás céljából.

• A kézikönyvben megjelenített ábrák eltérhetnek a készülék tényleges megjelenésétől.
  – A gyártó engedélye nélkül a kézikönyv tartalmának sokszorosítása tilos.
  – A felhasználói kézikönyv tartalma és a benne szereplő műszaki adatok előzetes figyelmeztetés nélkül változhatnak.
  – Ezt a terméket tilos orvosi célokra vagy a nyilvánosság tájékoztatására használni
  – A készüléket ne tegye ki túl nagy erő, por, hő vagy nedvesség hatásának.
  – Ne takarja le a szellőzőnyílásokat pl. újsággal, függönnyel vagy hasonló tárgyakkal.
  – Ne merítse vízbe a készüléket. Ha folyadék ömlik rá, azonnal szárítsa meg egy puha, nem bolyhos ronggyal.
  – A készüléket ne tisztítsa dörzsölő vagy korrozív hatású anyagokkal.
  – Ne okozzon sérülést a készülék belső alkatrészeiben. Ez a jótállás elvesztését eredményezné.
• Ha bizonyos faanyagokra helyezi a készüléket, az nyomot hagyhat a felületen. Ezekért a károkért a készülék gyártója nem vállal felelősséget. Olvassa el a bútorgyártó bútorápolásra vonatkozó utasításait.
  – Kizárólag a gyártó által javasolt tartozékokat használja.
  – Ez a termék kizárólag a mellékelt adapterrel használható: Gyártó: DONGGUAN SHIJIE HUAXU ELECTRONICS FACTORY, Modell: HX075-0501000-AG-001.
  – A hálózati aljzatnak a készülék közelében és könnyen elérhetőnek kell lennie.
• Ha cserealkatrészekre van szükség, ügyeljen arra, hogy a szerviztechnikus a gyártó által meghatározott alkatrészeket használja, amelyek azonos tulajdonságokkal rendelkeznek, mint az eredeti alkatrészek. A jóvá nem hagyott alkatrészek tüzet, áramütést vagy más veszélyt okozhatnak.
  – A termék nem játék. Tartsa gyermekektől távol.
  – A konzol csak beltéri használatra készült.
  – A konzolt helyezze legalább 20 cm-re a közelben levő emberektől.
• A készülék maximum 2 m magasságban való felszerelésre alkalmas.
  – A termék megsemmisítésekor gondoskodjon a speciális megsemmisítésre való leadásról.
  – FIGYELEM! Ha az elemeket nem megfelelő típusúra cseréli, robbanásveszély fenyeget.
  – Az elemeket ne tegye ki a használat, tárolás vagy szállítás során szélsőségesen magas vagy alacsony hőmérsékletnek és alacsony légnyomásnak nagy tengerszint feletti magasságban. Ennek az utasításnak a be nem tartása robbanást vagy gyúlékony folyadék vagy gáz szivárgását okozhatja.
  – Ha az akkumulátort tűzbe dobja, forró sütőbe teszi vagy mechanikusan szétzúzza vagy vágja, robbanást okozhat.
  – Az elemet ne nyelje le, a vegyi anyagok égési sérülést okozhatnak.
  – Ebben a termékben gombelem van. Gombelem lenyelése esetén már 2 óra alatt súlyos, akár halálos belső égési sérülés keletkezhet.

– Az új és régi elemeket is tartsa gyermekektől távol.
- Amennyiben az elemtartó rekeszt nem lehet biztonságosan lezárni, ne használja tovább a terméket, és tartsa gyermekektől távol.
- Ha arra gyanakszik, hogy az elemeket lenyelhették, vagy bejuthattak a test bármely részébe, azonnal forduljon orvoshoz.
– Csak új elemeket tegyen be. Ne használjon vegyesen régi és új elemeket.
– Az elhasznált elemeket az utasításoknak megfelelően semmisítse meg.
– Ha az elemet nem megfelelő típusra cseréli, robbanás vagy gyúlékony folyadék- vagy gázszivárgás léphet fel.

BEVEZETŐ

Köszönjük, hogy ezt a Tuya okos meteorológiai állomást választotta. Az állomás konzolja beépített Wi-Fi modult tartalmaz, és az intelligens rendszeren keresztül kompatibilis a Tuya IoT platformmal. Az aktuális beltéri/kültéri hőmérséklet és páratartalom, szél-, eső-, UV- és fényintenzitás-adatokon kívül ez a konzol más opcionális vezeték nélküli hőmérséklet- és páratartalom-, vízszivárgás- és levegőminőség-érzékelők adatait is megjeleníti, hogy figyelemmel kísérje otthona kényelmét és levegőminőségét. A Smart Life alkalmazás segítségével megtekintheti az adatelőzményeket, és bárhol futtathatja Tuya készülékét. A színes LCD-kijelző világosan és logikusan mutatja az értékeket, mivel ez egy valódi IoT-rendszer az Ön és otthona számára.

GYORS KEZELÉSI ÚTMUTATÓ

Ez a gyors üzembe helyezési útmutató leírja az időjárás-állomás telepítéséhez és működtetéséhez, valamint az adatok internetre történő feltöltéséhez szükséges lépéseket, valamint a megfelelő részekre mutató hivatkozásokat.

Lépés Leírás

1 Kapcsolja be a 7 az 1-ben vezeték nélküli érzékelőt

2 Kapcsolja be a konzolt, és párosítsa az érzékelővel

TELEPÍTÉS ELŐKÉSZÍTÉSE

A MÜKÖDÉS ELLENÖRZÉSE

Mielött véglegesen telepíti az időjárás-állomást, javasoljuk, hogy először tesztelje egy könnyen hozzáférhető helyen. Ezzel megismerkedhet az időjárás-állomás funkcióival és kalibrálási eljárásaival, és megtanulhatja, hogyan kell megfelelően használni, mielött véglegesen telepítené.

A HELY KIVÁLASZTÁSA

Az érzékelősor felszerelése előtt vegye figyelembe a következőket:

1. Az elemeket körülbelül 2-2,5 évente kell cserélni
2. Kerülje a szomszédos épületekröl és építményekröl visszaverödő hősugárzást. Ideális esetben az érzékelősort 1,5 m távolságra kell elhelyezni minden épülettöl, építménytöl, talajtól vagy háztetötöl.
3. Válasszon egy nyílt, közvetlen napfénynek kitett területet, amelyet nem védett az esőtől, széltől és napfénytől.
4. Az átviteli hatótávolság az érzékelősor és a konzol között akár 150 méter is lehet, feltéve, hogy nincsenek zavaró akadályok, például fák, tornyok vagy elektromos vezetékek közöttük vagy a közelükben. Ellenőrizze a jel vételi minőségét a jó vétel érdekében.
5. A háztartási készülékek, például hütőszekrények, világítás és fényerő-szabályozók elektromágneses interferenciát (EMI), míg az azonos frekvenciasávban működő eszközök rádiófrekvenciás interferenciája (RFI) jelkiesést okozhat. Az optimális vétel érdekében válasszon egy helyet legalább 1-2 méter távolságra ezektől az interferencia forrásoktól.

KEZDŐ LÉPÉSEK

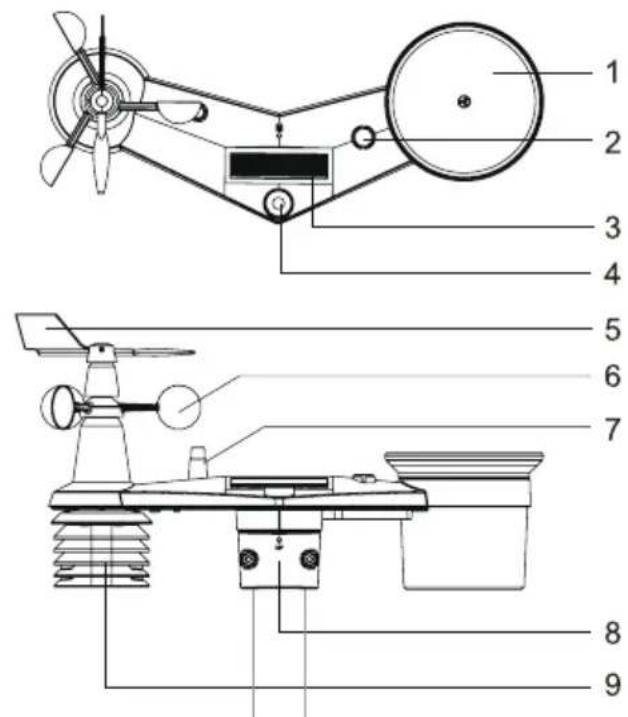

7 AZ 1-BEN VEZETÉK NÉLKÜLI ÉRZÉKELŐ

1. Esőgyűjtő
2. Vízszint jelző
3. Napelem
4. UVI / fényérzékelő

5. Széllapát

6. Szélkanál

7. Antenna
8. Rögzítő bilincs

9. Radiációs pajzs, hőmérséklet- és páratartalom-érzékelő

10. Piros LED dióda

11. [RESET]
12. Az elemtartó rekesz ajtaja
13. Leengedő nyílások
14. Esőérzékelő
15. Billenő csónak

A SZÉLLAPÁT TELEPÍTÉSE

Az alábbi kép segítségével (1. lépés) keresse meg és igazítsa a széllapát tengelyén lévő lapos részt a széllapát lapos felületéhez, majd nyomja rá a lapátot a tengelyre. (2. lépés) precíziós csavarhúzóval húzza meg az állítócsavart.

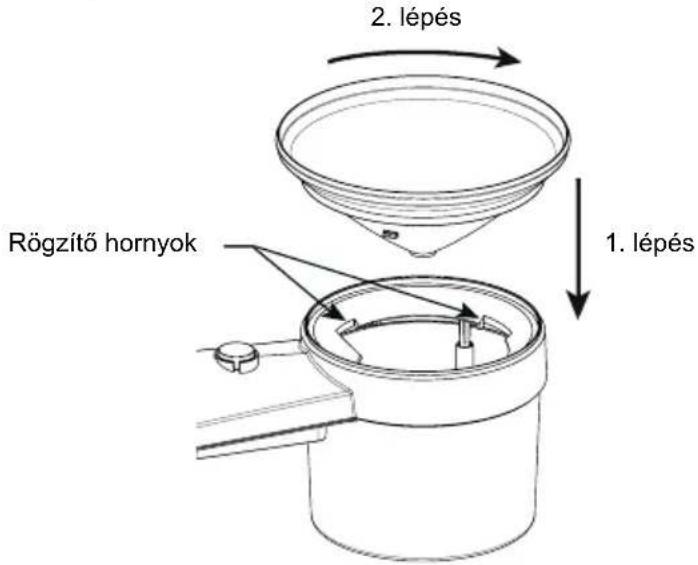

Esömérő tölcsér telepítése

Szerelje fel az esömérő tölcsért, és forgassa el az óramutató járásával megegyező irányba, hogy a tölcsért az érzékelősorhoz rögzítse

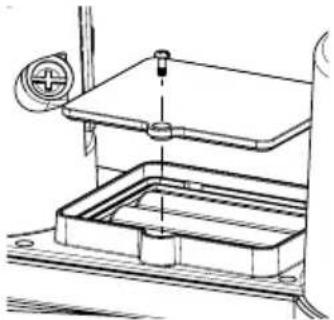

Elemek behelyezése

Csavarozza ki az elemtartó fedelét a készülék alsó részében. Helyezzen be 3 db AA elemet (nem újratölthető) a +/- polaritásnak megfelelően. Az érzékelősor hátulján lévő piros LED jelzőfény kigyullad, majd 12 másodperces időközönként felvillan.

Hideg éghajlaton AA nem újratölthető lítium elemek használatát javasoljuk; az általános alkáli elemek azonban a legtöbb időjárási körülményhez elegendőek.

Érzékelősor telepítése

Szerelőkészlet

1. Rúdtartó állvány × 1 2. Rögzítő bilincs × 1 3. Műanyag rúd × 1
4. Csavar × 4 5. Hatlapfejű anya	csavar × 4 6. Lapos alátét × 4
7. Csavar × 1 8. Hatlapfejű anya	csavar × 1 9. Gumi alátét × 4

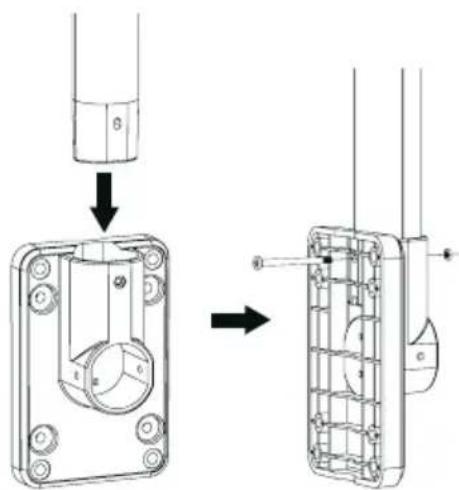

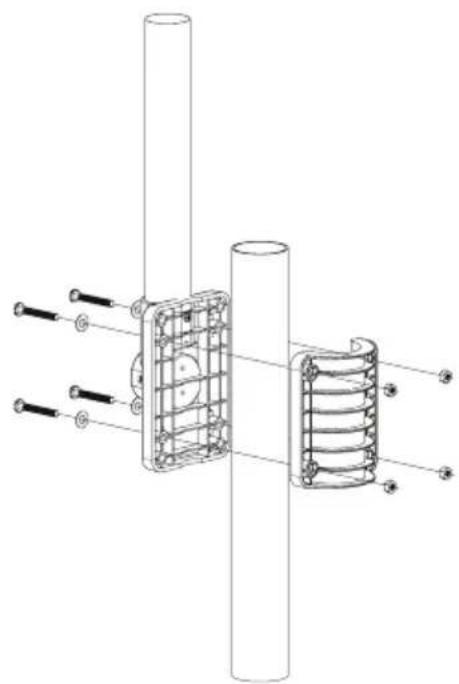

Műanyag rögzítőelem felszerelése

1. Rögzítse a műanyag rudat a tömör rúdhoz rögzítőalap, bilincs, alátétek, csavarok és anyák segítségével. Kövesse az 1a, 1b, 1c lépéseket:

1a. Helyezze be a műanyag rudat a rögzítőállvány furatába, majd rögzítse csavarral és anyával.

1c. Rögzítse a rögzítőállványt és rögzítse egy szilárd rúdhoz 4 hosszú csavarral és anyával.

1b. Használjon 2 gumi alátétet a rögzítőbilincshez.

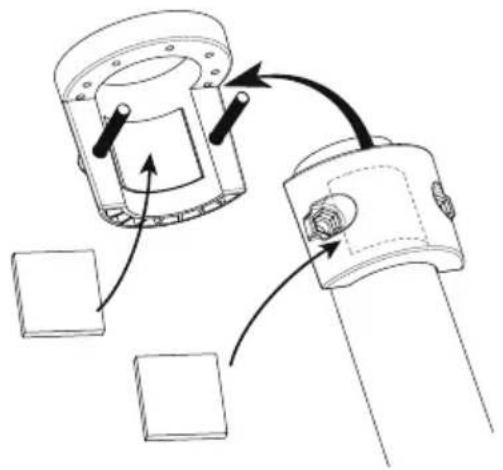

1. Helyezze a 2 gumibetétet a rögzítőalap és az érzékelősor bilincsének belső oldalára, majd lazán rögzítse öket.

2. Helyezze az érzékelősort a rögzítőrúdra, és igazítsa észak felé, mielőtt meghúzná a csavarokat.

• Bármilyen fémtárgy vonzhatja a villámot, beleértve az érzékelősor-rögzítőrudat is. Soha ne szerelje fel az érzékelősort zivataros időben.
• Ha házra vagy épületre szeretne érzékelősort felszerelni, forduljon szakképzett villanyszerelőhöz a megfelelő földelés biztosítása érdekében. Közvetlen villámcsapás a fémrúdba károsíthatja vagy tönkreteheti otthonát.
• Személyi sérülés vagy haláleset következhet be, ha az érzékelőt magasan helyezi el. Végezzen el minél több ellenőrzést és műveletet a földön, épületben vagy házban. Az érzékelősort csak tiszta, esőmentes napokon szerelje fel.
  – Győződjön meg arról, hogy az érzékelősor felszerelésének helye stabil és rezgésmentes.

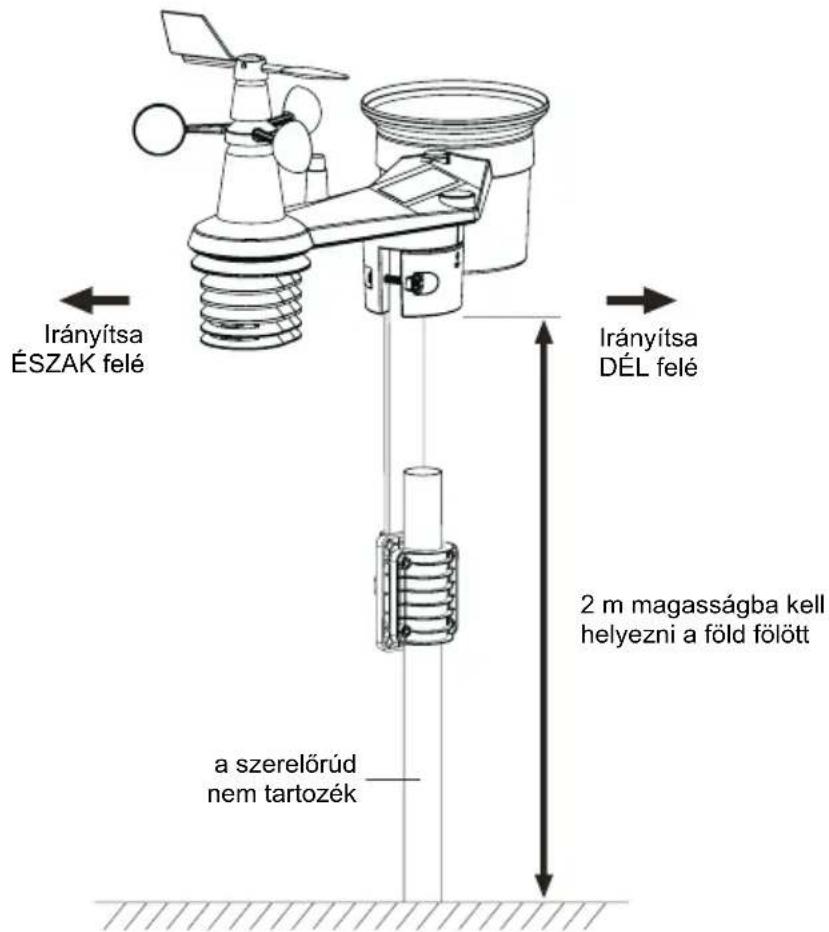

Irányállítás

Telepítse a 7 az 1-ben vezeték nélküli érzékelőt egy nyílt területre, hogy az érzékelő felett és környékén ne legyenek akadályok, melyek megakadályoznák az eső és a szél pontos mérését.

Keresse meg a 7 az 1-ben érzékelő tetején az észak (N - North) jelzést, és iránytűvel vagy GPS-szel állítsa be ezt a jelzést észak felé a végső telepítés során. Húzza meg a tartókonzolt a 30-40 mm-es rúd körül (nem tartozék) a két mellékelt csavar és anya segítségével.

Használjon vízmértéket, hogy megbizonyosodjon arról, hogy a 7 az 1-ben érzékelő teljesen vízszintben van a pontos csapadékmérés érdekében.

A 7 az 1-ben vezeték nélküli érzékelő délre irányítása

A 7 az 1-ben kültéri érzékelő a maximális pontosság érdekében északra van kalibrálva. Szükség esetén (pl. a déli féltekén élő felhasználók) az érzékelőt délre irányíthatják.

1. A 7 az 1-ben vezeték nélküli érzékelőt úgy telepítse, hogy a szélmérő vége dél felé mutasson.
2. Válassza az "S"-t a félteke beállítási lépésben.
3. Kövesse a beállítási folyamatot a megerősítéshez és a befejezéshez.

MEGJEGYZÉS:

A félteke beállításának megváltoztatásával a kijelzőn automatikusan átvált a holdfázis iránya.

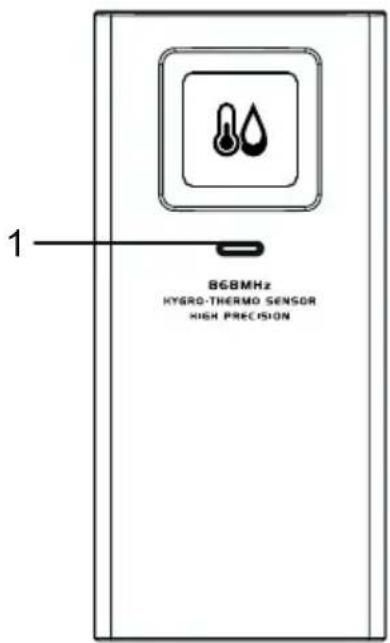

VEZETÉK NÉLKÜLI PÁRATARTALOM- ÉS HÖMÉRSÉKLET-ÉRZÉKELŐ

1. Az átvitel állapotának LED-es kijelzése
2. Tartó a falra szereléshez
3. [CHANNEL] tolókapcsoló az 1., 2., 3., 4., 5., 6. és 7. csatorna érzékelőjéhez való

hozzárendeléshez

1. [RESET] (Visszaállítás) gomb
2. Elemtartó rekesz

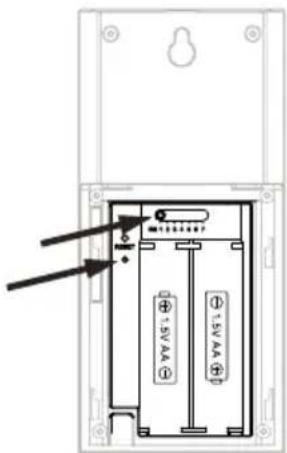

A vezeték nélküli páratartalom- és hőmérséklet-érzékelő telepítése

1. Távolítsa el az elemtartó rekesz ajtaját az érzékelőről.
2. A csatornaváltó tolókapcsoló segítségével állítsa be az érzékelő csatornaszámát (pl. 1. csatorna)
3. Tegyen be az elemtartó rekeszbe 2 db AA elemet, ügyelve az elemtartó rekeszben ábrázolt polaritásra, és csukja be az elemtartó rekeszt.
4. Az érzékelő szinkronizálási módba lép, és néhány percen belül regisztrálható lesz a konzolon. Az átvitel állapotát jelző LED 1 perces időközönként villogni kezd.

• Az érzékelőcsatorna újbóli hozzárendeléséhez csúsztassa a csatorna tolókapcsolót az új csatorna pozíciójába, majd nyomja meg a [RESET] gombot az érzékelőn az új csatornaszám használatához.
  – Az érzékelőket úgy helyezze el, hogy védve legyenek a közvetlen napfénytől, esőtől, hótól.
• Annak érdekében, hogy a konzol új beállítása során ne keletkezzen párosítási hiba az érzékelő/érzékelők és a konzol között, előbb kapcsolja be az érzékelő (érzékelők) tápellátását, majd nyomja meg a [SENSOR/WiFi] gombot a főegységen.

A vezeték nélküli hőmérséklet- és páratartalom-érzékelő elhelyezése

Fúrjon egy csavart a falba ott, ahová az érzékelőt akasztani szeretné. Akassza az érzékelőt erre a csavarra a falra szereléshez való tartó segítségével. Az érzékelőt az asztalra is állíthatja.

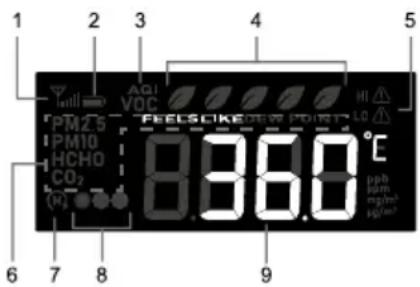

Ez a konzol 4 különböző levegőminőség-érzékelőt, akár 3 vezeték nélküli hőmérséklet- és páratartalom-érzékelőt, valamint legfeljebb 3 vízszivárgás-érzékelőt támogat. Az egyes érzékelőkkel kapcsolatos részletes információkért forduljon a helyi forgalmazóhoz.

Néhány ilyen érzékelő többcsatornás. Ha az érzékelő hátulján (az elemtartón belül) van egy csúszó csatornakapcsoló, az elemek behelyezése előtt állítsa be a csatornaszámot. Tekintse meg ezeknek a termékeknek a használati útmutatóját a beállítással kapcsolatban.

Opcionális hömérséklet-páratartalom és vízszivárgás érzékelők

A támogatott érzékelők száma	Leírás Kép
Akár 3 érzékelő	Hőmérséklet és páratartalom mérő
	Precíziós hőmérséklet- és páratartalom-érzékelő
	Talajhőmérséklet- és páratartalom mérő
	Medence érzékelő
Akár 3 érzékelő Vízszivárgás érzékelő

Opcionális levegőminőség-érzékelők

A támogatott érzékelők száma	Leírás Kép
1 érzékelő PM 2,5/10	érzékelő
1 érzékelő CO	_2 -érzékelő
1 érzékelő HCHO érzékelő VOC-vel
1 érzékelő CO-érzékelő

MEGJEGYZÉS:

A levegőminőség-érzékelők párosításakor bármely csatornához hozzárendelhet érzékelőket. A konzol támogatja az egyes levegőminőség-érzékelők egy-egy csatornájának megjelenítését.

JAVASLATOK AZ OPTIMÁLIS VEZETÉK NÉLKÜLI KOMMUNIKÁCIÓHOZ

A hatékony vezeték nélküli kommunikáció érzékeny a környezeti zaj, valamint az érzékelőadó és a konzol közötti távolság és akadályok okozta interferenciára.

1. Elektromágneses interferencia (EMI) – gépek, készülékek, világítás, fényerő-szabályozók, számítógépek stb. generálhatják. Ezért kérjük, tartsa konzolját 1 vagy 2 méter távolságra ezektől az eszközöktől.
2. Rádiófrekvenciás interferencia (RFI) – Ha más, 868/915/917 MHz-en működő eszközöket használ, előfordulhat, hogy a kommunikáció megszakad. Ebben az esetben szüntesse meg a jelkieséseket az adó vagy a konzol áthelyezésével.
3. Távolság. A jelveszteség természetes a távolság növekedésével. Ezt az eszközt úgy tesztelték, hogy akár 150 m (450 láb) látótávolságig is működjön (interferencia- és akadálymentes környezetben). Valós környezetbe telepítve általában legfeljebb 30 m-es (100 láb) távolságig működik, amely távolság magában foglalja az akadályokat is.
4. Akadályok. A magas frekvenciás jelet fém akadályok, például alumínium burkolat blokkolják. Ha fém burkolatot használ, kérjük, igazítsa az érzékelősort és a konzolt úgy, hogy az ablakon keresztül jól látható legyen.

Az alábbi táblázat a jelerősség csökkenésének jellemző szintjét mutatja minden alkalommal, amikor a jel áthalad ezeken az építőanyagokon.

Anyagok Jelerősség csökkenése
Üveg (feldolgozatlan) 10–20%
Fa 10–30%
Gipszkarton 20–40%
Tégla 30–50%
Fólia szigetelés 60–70%
Beton fal 80–90%
Alumínium csempék 100%
Fém fal 100%

Megjegyzések: RF jelcsökkentési referencia

A KONZOL BEKAPCSOLÁSA

A tartalék elem behelyezése és bekapcsolás

1. A tartalék elem biztosítja a konzol áramellátását az óraidő és dátum, a max/min bejegyzések és a kalibrációs érték tárolásához.

1. lépés 2. lépés 3. lépés
Egy pénzérme segítségével távolítsa el a konzol elemtartójának fedelét	Tegyen be egy új CR2032 gombelemet	Tegye vissza elemtartó rekesz ajtaját a helyére.

MEGJEGYZÉS:

– A tartalék elem segít megőrizni a következő adatokat: Idő és dátum, MAX/MIN bejegyzések.
- A beépített memória támogatja a kalibrációs értékek és csatlakozási beállítások biztonsági mentését.
- Ha a berendezést hosszabb ideig nem használja, kérjük, mindig vegye ki belőle a tartalék elemet. Kérjük, vegye figyelembe, hogy még akkor is, ha nem használja a készüléket, egyes beállítások, például az óra, a kalibrálás és a memórianaplók lemerítik a mentési elemet.

1. Csatlakoztassa a hálózati adaptert a konzol bekapcsolásához.

A konzol beállítása

1. A konzol bekapcsolásakor az összes szegmens megjelenik az LCD-képernyőn.
2. A konzol automatikusan átvált AP üzemmódba és automatikusan elindul az érzékelők szinkronizálása.

MEGJEGYZÉS:

Ha a konzol bekapcsolásakor semmi sem jelenik meg a kijelzőn. Egy hegyes eszközzel nyomja meg a [RESET] gombot. Ha ez nem segít, vegye ki a mentési elemet és húzza ki az adaptert, majd kapcsolja vissza a konzolt.

A 7 AZ 1-BEN VEZETÉK NÉLKÜLI ÉRZÉKELŐ, VALAMINT A PÁRATARTALOM- ÉS HÓMÉRSÉKLET-ÉRZÉKELŐ SZINKRONIZÁLÁSA

Közvetlenül a konzol bekapcsolása után, még szinkron üzemmódban, a 7 az 1-ben érzékelő, valamint a páratartalom- és hőmérséklet-érzékelő automatikusan párosítható a konzollal (ezt egy villogó antenna szimbólum jelzi ♀). A szinkronizálási módot manuálisan is újraindíthatja a [SENSOR / WI-FI] gomb megnyomásával. Az érzékelők párosítása után az érzékelő jelerősség-jelzője és meteorológiai értékei megjelennek a konzol kijelzőjén.

ADATOK TÖRLÉSE

A 7 az 1-ben vezeték nélküli érzékelő telepítésekor az érzékelők valószínűleg aktiválódnak, ami téves eső- és szélméréseket eredményezhet. Telepítés után törölheti az összes hibaadatot a konzol kijelzőjéről. Egyszerűen nyomja meg a [RESET] gombot egyszer a konzol újraindításához.

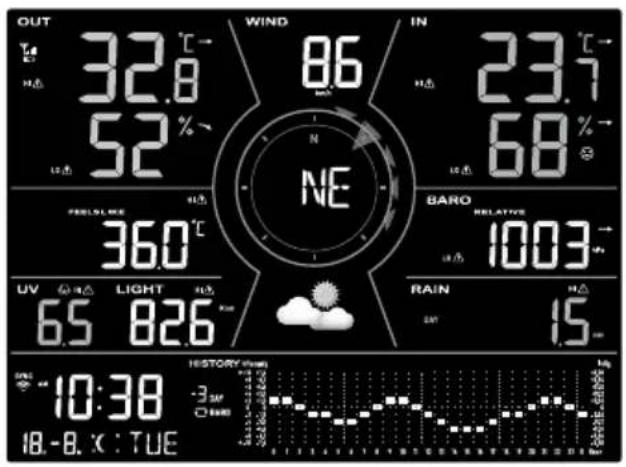

A KONZOL KIJELZŐ FUNKCIÓI ÉS KEZELŐSZERVEI

MEGJELENÍTÉS A KIJELZÖN

1. Külső hömérséklet és páratartalom
2. Meteorológiai index és opcionális levegőminőség-érzékelő(k) leolvasása (pl. PM2,5/10, CO₂, HCHO + VOC, CO)

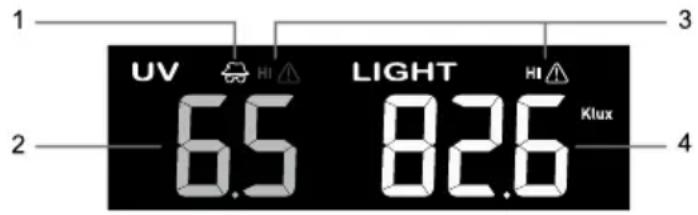

3. UV-index és fényerő (SUN)
4. Idő, naptár, holdfázis és napkelte/napnyugta

5. Szélsebesség

6. Szélirány, Beaufort-skála és széllökések

7. Időjárás-előrejelzés
8. Belső érzékelő és csatorna hömérséklet és páratartalom
9. Barométer
10. Csapadékmennyiség és esőintenzitás
11. Időjárás-előzmények grafikon

KONZOL LEÍRÁSA

Sz.	Gomb/rész neve Leírás
1	ALARM/SNOOZE(Ébresztés / Ismételt ébresztés)	Nyomja meg az ébresztőhang leállításához.
2	MODE (Üzemmód)	Nyomja meg a hömérséklet-érzékelő, a harmatpont és az opcionális levegőminőség-érzékelő értékek közötti váltáshoz.

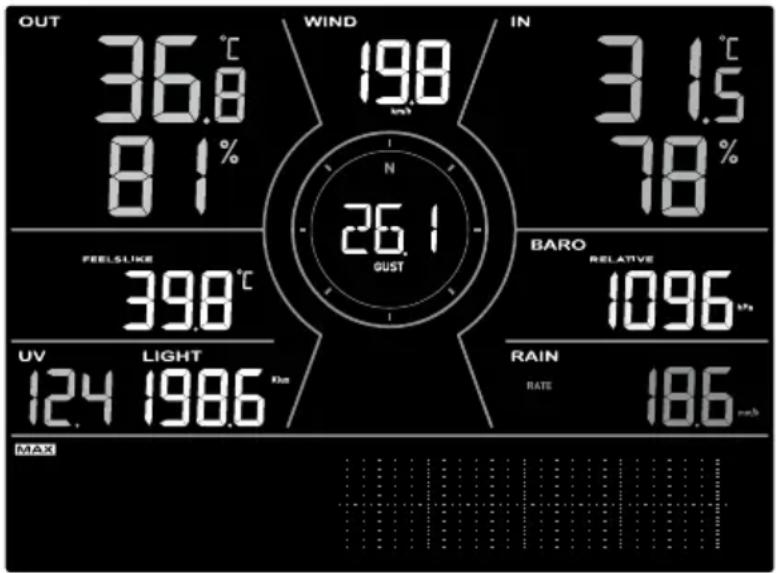

3	MAX/MIN	Nyomja meg a gombot az elmúlt 24 óra maximális és minimális időjárási adatai közötti váltáshoz.
4	CHANNEL (Csatorna)	Nyomja meg a belső és külső csatornák értékei közötti váltáshoz.
5	WIND (Szél)	Nyomja meg a szélirány, a széllökés sebessége, a 10 perces széllökés és a Beaufort-skála kijelző közötti váltáshoz.
6	BARO (Légnyomás)	Váltás a relatív és az abszolút légnyomás értékek között.
7	RAIN (Eső)	Nyomja meg az esőintenzitás és az esőkijelzés közötti váltáshoz.
8	HISTORY (Előzmények)	Nyomja meg az aktuális grafikon különböző időszakai közötti váltáshoz.
9	GRAPH (Grafikon)	Nyomja meg a különböző előzménygrafikonok közötti váltáshoz.
10	A kijelző képernyője
11	Fényérzékelő háttérvilágításhoz
12	BACKLIGHT (Háttérvilágítás)	Csúsztassa a Hi/Lo/Auto (Nagy fényerő / Alacsony fényerő / Auto) háttérvilágítás mód kiválasztásához.
13	SET (Beállítás)	Nyomja meg a napkelte/napnyugta idejének megjelenítéséhez.Tartsa lenyomva az idő- és dátumbeállítások megnyitásához.
14	ALARM (Ébresztés)	Nyomja meg az ébresztési idő megjelenítéséhez.Tartsa lenyomva az ébresztési beállítások megnyitásához.
15	ALERT (Figyelmeztetés)	Nyomja meg a riasztási beállítások megjelenítéséhez.Tartsa lenyomva a riasztási beállítások megnyitásához.
16	Fali akasztó
17	V	A beállítási érték csökkentése.
18	^	A beállítási érték növelése.
19	RESET	Nyomja meg a konzol alaphelyzetbe állításához.Tartsa lenyomva 6 másodpercig a konzol gyári beállításainak visszaállításához.
20	SENSOR / WI-FI (Érzékelő / Wi-Fi)	Nyomja meg az érzékelő szinkronizálásának (párosításának) elindításához.Tartsa lenyomva 6 másodpercig az AP mód aktiválásához és fordítva.
21	Elemtartó rekesz
22	Tápcsatlakozó
23	REFRESH (Frissítés)	Nyomja meg a rögzített adatok és az idő szinkronizálásának frissítéséhez.
24	CAL (Kalibrálás) Nyomja meg a kalibrációs módba lépéshez.
25	Asztali állvány

KONZOL FUNKCIÓK ÉS VEZÉRLÉS

HELYI IDŐ INFORMÁCIÓ

Ez a konzol automatikusan szinkronizálódik a helyi idővel, miután sikeresen csatlakozott az alkalmazáshoz. Ha a berendezés offline állapotban van, manuálisan is beállíthatja az időt és a dátumot.

A KONZOL BEÁLLÍTÁSA

Beállítások üzemmód

A beállítási mód lehetővé teszi az idő, a dátum, a mértékegység és egyéb funkciók beállítását.

2 másodpercig tartsa lenyomva a [SET] gombot a beállítás mód megnyitásához A beállítási módban nyomja meg a [SET] gombot a következő beállítási lépéshez való továbblépéshez. A [V] vagy [A] gomb megnyomásával módosítsa az értéket. A gyors módosításhoz ezt a gombot nyomja meg és tartsa lenyomva. Kérjük, olvassa el a következő beállítási eljárásokat:

Lépés Üzemmód Beállítási eljárás
[SET] +2 mp	12/24 órás időformátum	A [V] vagy [A] gomb segítségével válassza ki a 12/24 órás formátumot.
[SET] Idő	Nyomja meg a [	V] vagy [A] gombot a perc/óra beállításához.
[SET] Év	A [	V] vagy [A] gomb megnyomásával állítsa be az évet.
[SET] Dátum A [		V] vagy [A] gomb megnyomásával állítsa be a napot/hónapot.
[SET] M-D D-M		Nyomja meg a [V] vagy [A] gombot a „Month / Day“ (Hónap/Nap) vagy a „Day / Month“ (Nap/hónap) megjelenítési formátum kiválasztásához.
[SET]	Az időszinkronizálás be-/kikapcsolása	Nyomja meg a [V] vagy [A] gombot az időszinkronizálás funkció engedélyezéséhez vagy letiltásához. Ha manuálisan szeretné beállítani az időt, kapcsolja ki (OFF) az időszinkronizálást.
[SET] Félteke		Nyomja meg a [V] vagy [A] gombot az északi (North) vagy déli (South) féltekének kiválasztásához a holdfázis megjelenítéséhez.
[SET]	A hét napjainak nyelve	Nyomja meg a [V] vagy [A] gombot a hét napjai megjelenítési nyelvének kiválasztásához.
[SET]	A hőmérséklet mértékegysége	A [V] vagy [A] gomb megnyomásával válassza ki a hőmérséklet mértékegységét (°C vagy °F).
[SET] HO	EGYSÉG	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet ppb vagy μg/m3 értékre váltsa
[SET] CO	egység	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet ppm vagy μg/m3 értékre váltsa
[SET] CO	egység	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet ppm vagy μg/m3 értékre váltsa
[SET]	A szélsebesség mértékegységei	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet m/s, km/h, csomó vagy mph értékre váltsa
[SET]	A légnyomás mértékegysége	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet hPa, Hgmm vagy inHg értékre kapcsolja
[SET]	A fényerő mértékegysége	Nyomja meg a [V] vagy [A] gombot a Klux, W/m2 vagy Kfc beállításához
[SET] Eső	egység	Nyomja meg a [V] vagy [A] gombot, hogy a mértékegységet mm-re vagy hüvelykre váltsa
[SET]	A beállítások befejezése

MEGJEGYZÉS:

• A konzol automatikusan kilép a beállítási módból, ha 60 másodpercig nem hajt végre semmilyen műveletet.
• 2 másodpercig tartsa lenyomva a [SET] gombot a beállítás megnyitásához bármelyik pillanatban.

AZ ÉBRESZTÉSI IDŐ BEÁLLÍTÁSA

1. Az ébresztési idő beállítási módba való belépéshez normál időmegjelenítési módban nyomja meg az [ALARM] gombot, és tartsa lenyomva 2 másodpercig, amíg az időt jelző számjegyek villogni nem kezdenek.

2. A [V] vagy [A] gomb megnyomásával módosítsa az értéket. A gyors módosításhoz ezt a gombot nyomja meg és tartsa lenyomva.

3. Nyomja meg az [ALARM] gombot a mentéshez és a beállításból való kilépéshez.

MEGJEGYZÉS:

• Amikor bekapcsolja az ébresztőt, a “ikon megjelenik az LCD-kijelzön.
  – Az ébresztő funkció automatikusan bekapcsol az ébresztési idő beállítása után.

Az ébresztési idő kijelzése és aktiválása

1. Normál módban tartsa lenyomva az [ALARM] gombot az ébresztési idő megjelenítéséhez 5 másodpercig.
2. Amikor megjelenik az ébresztési idő, nyomja meg ismét az [ALARM] gombot az ébresztési funkció aktiválásához.

[8SK0]	[4WYZ]
Ébresztőkikapcsolva	Ébresztőbekapcsolva

Ébresztő szüneteltetése

Az ébresztő hangját a következőképpen szüneteltetheti:

• [ALARM / SNOOZE] gomb megnyomásával aktiválódik az ismételt ébresztés; az ébresztőóra 5 perc elteltével újra megszólal.
• Az [ALARM / SNOOZE] gomb 2 másodpercig tartó nyomva tartásával kikapcsolja az ébresztést; az ébresztőóra másnap újra megszólal.
• A hangjelzés automatikusan leáll 2 perc elteltével, ha nem csinál semmit; az ébresztő másnap újra megszólal.
• Az [ALARM] gomb megnyomásával kikapcsolja az ébresztést; az ébresztőóra másnap újra megszólal.

A NAPFELKELTE/NAPNYUGTA IDEJÉNEK KIJELZÉSE

Normál módban az alábbi eljárással megtekintheti a helyi napkelte és napnyugta idejét.

Lépés Üzemmód Megjelenítés	A kijelző képernyője
	Normál üzemmód Aktuális idő és dátum
[SET] A napkelte ideje	Helyi napkelte idejének kijelzése
[SET] Normál napnyugta	Helyi napnyugta idejének kijelzése
[SET] Normál üzemmód Aktuális idő és dátum

ÉV KIJELZÉSE

Normál módban a [V] vagy [A] gomb megnyomásával megjelenítheti az aktuális évet.

HOLDFÁZISOK

A Hold fázisát a konzolon látható idő és dátum határozza meg. Az alábbi táblázat bemutatja a holdfázisok ikonjait az északi és a déli féltekén. Kérjük, tekintse meg a déli félteke beállítási eljárását.

Északi félteke	Holdfázisok Déli	félteke
	Újhold
	Növekvő holdsarló
	Első negyed
	Növekvő hold
	Telihold
	Fogyó hold
	Harmadik negyed
	Fogyó holdsarló

A VEZETÉK NÉLKÜLI ÉRZÉKELŐ JELÉNEK VÉTELE

1. A vezeték nélküli érzékelő (érzékelők) jelének a konzolon megjelenő erősségét a következő táblázat ismerteti:

Nincs jel Gyenge jel Jó jel

1. Ha a jel megszakad és 15 percen belül nem folytatódik, a jel ikon eltűnik. A hőmérséklet és páratartalom helyett az adott csatornára vonatkozóan „Er” felirat jelenik meg.
2. Ha a jel 48 órán belül áll vissza, az „Er” kijelzés tartósan megmarad. Cserélje ki az elemeket, majd nyomja meg a [SENSOR / WI-FI] gombot az érzékelő újrapárosításához.

A TENDENCIA JELZÉSE

A tendenciajelző a hömérséklet, a páratartalom és a légköri nyomás változásának tendenciáit mutatja a következő néhány percben.

Növekvő Stabil Süllyedő

A KÜLSŐ HÓMÉRSÉKLET ÉS PÁRATARTALOM MEGJELENÍTÉSE

Ez a konzol támogatja a külső hőmérséklet és páratartalom értékek megjelenítését a tendenciával együtt, lásd az alábbi képernyőt.

Leírás

1. 7 az 1-ben érzékelő jeljelzője a jel vételi erősségének megjelenítéséhez
2. 7 az 1-ben érzékelősor alacsony akkumulátorszint-jelző
3. Figyelmeztetés magas/alacsony külső hőmérsékletre
4. Figyelmeztetés magas/alacsony külső páratartalomra
5. A külső hőmérséklet tendenciája
6. Külső hőmérséklet
7. A külső páratartalom tendenciája
8. Kültéri páratartalom

Ez a konzol támogatja a belső érzékelő, az opcionális CH1-3 hőmérséklet- és páratartalom-érzékelő, valamint az opcionális CH1-3 vízszivárgás érzékelő állapotának megjelenítését. Normál módban a [CH] gomb megnyomásával válthat a belső csatorna és a különböző vezeték nélküli csatornák között.

Az automatikus görgetés funkcióhoz csak nyomja meg és tartsa lenyomva a [CH] gombot 3 másodpercig - a CH mellett megjelenik az ikon. A konzol 3 másodpercenként továbbítja az összes érzékelő értékeit.

Leírás

1. Belső vagy opcionális hőmérséklet- és páratartalom-érzékelő ikon jeljelzővel a jelerösség megjelenítéséhez
2. Belső érzékelő vagy opcionális hőmérséklet- és páratartalom-érzékelő alacsony elemszint-jelző
3. Automatikus ciklikus csatornakijelző ikon
4. Figyelmeztetés magas/alacsony hőmérsékletre
5. Érzékelőtípus ikon az opcionális érzékelőhöz
6. Magas/alacsony páratartalom figyelmeztetés
7. Vízszivárgás érzékelő állapotrész
8. A hömérséklet alakulása
9. Hömérséklet értéke
10. A hömérséklet tendenciája
11. Páratartalom érték
12. A kényelmi szint kijelzése

Vízszivárgás (opcionális vízszivárgás érzékelő)

Akár 3 opcionális vízszivárgás érzékelőt is hozzáadhat.

A konzolhoz hozzáadott megfelelő vízszivárgás-érzékelő(k) csatornaszáma(i) megjelenik a NO LEAKING (Nincs vízszivárgás) ikonnal.

Vízszivárgás-észlelés esetén a szivárgás érzékelő csatornaszáma a LEAKING (Vízszivárgás) ikonnal együtt villog.

MEGJEGYZÉS:

Lemerült elem észlelése esetén a lemerült akkumulátor érzékelő csatornaszáma 4 másodpercenként villan.

LÉGNYOMÁS

A légköri nyomás a Föld bármely pontján fellépő nyomás, amelyet a fölötte lévő levegőoszlop tömege okoz. Az egy légköri nyomás az átlagos nyomásra vonatkozik, és a magasság növekedésével fokozatosan csökken. A meteorológusok barométereket használnak a légköri nyomás mérésére. Mivel az abszolút légköri nyomás a magassággal csökken, a meteorológusok a tengerszinthez képest korrigálják a nyomást. Ezért az ABS nyomás 1000 hPa-t mutathat 300 m magasságban, de a REL nyomás 1013 hPa.

A pontos REL-nyomás meghatározásához keresse fel a hivatalos helyi obszervatóriumot vagy az internetes időjárás-előrejelzési webhelyet a valós idejű barometrikus viszonyokról, majd állítsa be a REL-t kalibrációs módban.

1. Relatív vagy abszolút nyomásjelző
2. A légköri nyomás tartománya
3. Légköri nyomás értéke

Abszolút vagy relatív légnyomás mód

Nyomja meg a [BARO] gombot az ABSZOLÚT és RELATÍV nyomás-értékek közötti váltáshoz.

Az érzékelési hömérséklet, a harmatpont és az opcionális érzékelők értékeinek kijelzése

Ez a konzol támogatja a mellékelt opcionális levegőminőség-érzékelő(k) által mért érzékelési hőmérséklet, harmatpont és légszennyezőanyag-értékek megjelenítését a következő sorrendben a [MODE] gomb megnyomásával.

Leírás

1. Jelerösség jelző különféle opcionális levegőminőség-érzékelőkhöz
2. Akkumulátor töltöttségi szintjelzője különféle opcionális levegőminőség-érzékelőkhöz
3. AQI jelző
4. VOC szint ( :o rosz)
5. Figyelmeztetés ikonok magas/alacsony külső hőmérsékletre
6. Aktuális értékek jelzői
7. Automatikus ciklikus megjelenítés ikonja
8. Szennyezőanyag szintjelző
9. Az érzékelési hömérséklet, harmatpont vagy egyéb opcionális érzékelők (PM2.5, PM10, HCHO, VOC, CO₂ és CO) értékei

Nyomja meg a [MODE] gombot a kijelzett értékek megváltoztatásához a következő sorrendben.

Lépés Üzemmód A kijelző képernyője
	Hőérzet
[MODE] Harmatpont
[MODE]	PM2,5 koncentráció/AQI
		Nyomja meg a [ʌgombot a koncentráció és az AQI közötti váltáshoz
[MODE]	PM10 koncentráció/AQI
		Nyomja meg a [ʌgombot a koncentráció és az AQI közötti váltáshoz
[MODE] HCHO / VOC
[MODE] CO _2 -koncentráció
[MODE] CO-koncentráció

A [MODE] gombot is lenyomva tarthatja 2 másodpercig a különböző módok 4 másodperces időközönkénti megjelenítéséhez. „Auto loop“ (Automatikus ciklikus kijelzés) módban az ikon megjelenik a kijelzőn(M).

Hőérzet

A Hőérzet hőmérséklet a külső hőmérséklet érzékelését jelzi. A Wind Chill (Effektív hőmérséklet) (18 °C vagy alacsonyabb) és a Heat Index (Hőindex) (26 °C vagy magasabb) tényezők kombinációja határozza meg. A 18,1 °C – 25,9 °C közötti hőmérséklet-tartományban, ahol a szél és a páratartalom hőmérsékletre gyakorolt hatása kisebb, a készülék az aktuális kültéri hőmérsékletet fogja mutatni Feels Like (Hőérzet) hőmérsékletként.

Effektív hömérséklet Höindex

Harmatpont

• A harmatpont a levegőnek az a hőmérséklete, amelyen a levegőben lévő vízgőz állandó légköri nyomáson folyadékká kondenzálódik, ugyanolyan sebességgel, mint ahogy párolog. A szilárd felületen kicsapódott vizet harmatnak nevezzük.
• A harmatpont hömérsékletét a 7 az -1-ben vezeték nélküli érzékelő hömérsékleti és páratartalom adatai határozzák meg.

Az opcionális érzékelők szennyezőanyagszint-jelzőinek táblázata

Piros Sárga Zöld

Szennyezőanyag koncentráció szintje

Opcionális érzékelők szennyezőanyag típusa	Magas (piros) Normál (sárga) Alacsony (zöld)
PM2,5 > 35 μg/m	3	13–35 μg/m3	< 13 μg/m3
PM10 > 154 μg/m	3	55–154 μg/m3	< 55 μg/m3
HCHO > 250 ppb	26–250 ppb < 26 ppb
Szén-dioxid (CO2) > 1	500 ppm 701–1500 ppm	< 701 ppm
Szén-monoxid (CO)	>9,4 ppm	4,5–9,4 ppm	< 4,5 ppm

SZÉL

Leírás

1. Nagy szélsebesség figyelmeztető jelző
2. 10 perces átlag / széllökés sebessége, Beaufort-skála vagy szélirány (fokban).
3. Szélsebesség érték
4. Valós idejű szélirányjelző (16 pont)
5. Az elmúlt 5 perc szélirányának jelzése.

A szélirány, a széllökések és a Beaufort-skála megjelenítése

Alapértelmezés szerint a szél iránya 360 fokban jelenik meg. A felhasználók megváltoztathatják ezt a nézetet a [WIND] gomb megnyomásával a következő sorrendben

Szélirány (360 fok)	Szélirány (16 pontos iránytű)	Széllökések	Széllökések az utolsó 10 percben	Beaufort-skála

MEGJEGYZÉS:

– A szélsebesség az átlagos szélsebesség 12 másodperces frissítési periódussal
– A széllökések a maximális szélsebességet jelentik 12 másodperces frissítési periódussal

Beaufort-skála táblázat

A Beaufort-skála a szélsebesség nemzetközi skálája, 0-tól (szélcsend) 12-ig (hurrikán) terjedően.

Beaufort-skála	Leírás Szélsebesség Helyzet a földön
0 Szélcsend	< 1 km/h		Szélcsend. A füst egyenesen száll felfelé.
	< 1 mph
	< 1 csomó
	< 0,3 m/s
1 Gyenge szellő	1,1–5 km/h		A füst iránya jelzi a szél irányát.A levelek és a széllapátok nem mozognak.
	1–3 mph
	1–3 csomó
	0,3–1,5 m/s
2 Enyhe szél	6–11 km/h		A nem védett börfelületen érezhetőa légmozgás. A fák levelei mozognak.A széllapátok elkezdenek mozogni.
	4–7 mph
	4–6 csomó
	1,6–3,3 m/s
3 Gyenge	szél	12–19 km/h	A levelek és a vékony gallyak folyamatosan mozognak, a könnyű zászlók lengenek.
		8–12 mph
		7–10 csomó
		3,4–5,4 m/s
4 Mérsekelt szél		20–28 km/h	A por és a szabadon levő papírok felemelkednek. A kisebb ágak mozogni kezdenek.
		13–17 mph
		11–16 csomó
		5,5–7,9 m/s
5 Élenk szél		29–38 km/h	A közepes méretű ágak mozognak.A kisebb lombhullató fák elkezdenek lengedezni.
		18–24 mph
		17–21 csomó
		8,0–10,7 m/s
6 Erős szél		39–49 km/h	A nagyobb ágak mozognak. A villanyvezetékek sípolnak. Esernyő megtartása egyre nehezebbé válik. Az üres műanyag kosarak felborulnak.
		25–30 mph
		22–27 csomó
		10,8–13,8 m/s
7 Viharos szél		50–61 km/h	Egész fák mozognak. Széllel szemben erőfeszítést igényel a gyaloglás.
		31–38 mph
		28–33 csomó
		13,9–17,1 m/s
8 Vihar		62–74 km/h	Néhány faág letörik.Az autók irányt változtatnak az úton. A gyaloglás nagyon nehéz.
		39–46 mph
		34–40 csomó
		17,2–20,7 m/s
9 Heves vihar		75–88 km/h	Néhány ág letörik a fákról, és néhány kisebb fa kidől. A szerkezetek, az ideiglenes jelölések és az útlezárások ledőlnek.
		47–54 mph
		41–47 csomó
		20,8–24,4 m/s
10 Szélvész		89–102 km/h	A fák kitörnek vagy gyökerestül kifordulnak, nő a szerkezetek károsodásának valószínűsége.
		55–63 mph
		48–55 csomó
		24,5–28,4 m/s
11	Heves szélvész	103–117 km/h	A növényzet és a szerkezetek általános károsodása valószínű.
		64–73 mph
		56–63 csomó
		28,5–32,6 m/s
12 Orkán		≥ 118 km/h	A növényzet és a szerkezetek súlyosan károsodnak. A törmelékek és a nem rögzített tárgyak repülnek a levegőben.
		≥ 74 mph
		≥ 64 csomó
		≥ 32,7 m/s

ESÖ

Leírás

1. Csapadékos időszak és esőintenzitás
2. Esőre vonatkozó figyelmeztetés
3. A csapadék értéke vagy eső intenzitása

Az eső megjelenítésének módja

Nyomja meg a [RAIN] gombot a következők közötti váltáshoz:

• RATE (Intenzitás) – a csapadék aktuális intenzitása (10-perces esőadatok alapján)
  – DAY (Napi) – az összes csapadékmennyiség éjfél óta (alapértelmezett)
• WEEK (Heti) – az összes csapadékmennyiség az aktuális héten
• MONTH (Havi) – az összes csapadékmennyiség az aktuális naptári hónapban
• TOTAL (Összesen) – az összes csapadékmennyiség az utolsó visszaállítástól

Az eső intenzitásának szintjei

Szint 1 2 3 4
Leírás Gyenge eső	Mérsékelt eső Erős	eső Heves eső:
Tartomány (mm/h)	0,1–2,5 2,51–10,0 10	0,1–50,0 > 50,0

A teljes csapadékmennyiség értékének visszaállítása

Normál üzemmódban kb. 6 másodpercig tartsa lenyomva a [RAIN] gombot az összes csapadékmennyiség érték törléséhez.

MEGJEGYZÉS:

A 7 az 1-ben érzékelősor telepítése során helytelen értékek jelenhetnek meg. Miután a telepítés befejeződött, és meggyőződött arról, hogy megfelelően működik, javasoljuk, hogy töröljön minden adatot, és kezdje elölről.

Fényerő, Uv-index és kitettségi szint

1. Az ajánlott védelem mutatói
2. UV-index
3. UV- és fényintenzitás figyelmeztető jelző
4. Fényerő

UV-index vs. expozíciós táblázat

A kitettség szintje	Ala-csony		Közepes Magas			Nagyon magas		Extrém
UV-index	1	2	3	4	5	6	7	8	9	10	11	12–16
Leégési idő	-		45 perc			30 perc		15 perc			10 perc
Javasolt védelem	-		Mérsékelt vagy magas UV-szint! Ajánlott napszemüveg, széles karimájú kalap és hosszú ujjú ruházat viselése.					Nagyon magas vagy extrém UV-szint! Ajánlott napszemüveg, széles karimájú kalap és hosszú ujjú ruházat viselése. Ha a szabadban kell tartózkodnia, keressen árnyékot.

MEGJEGYZÉS:

• A leégési idő normál börtípusra vonatkozik, és csak az UV-sugárzás erősségétől függ. Általános szabály, hogy minél sötétebb a bör, annál tovább tart (vagy több sugárzásra van szükség), míg a bör károsodik.
  – A fényerő funkció a napfény érzékelésére szolgál.

Előzmények diagram

A felhasználók grafikonokon tekinthetik meg a különböző paraméterek értékeinek változásait különböző időszakokban. Minden grafikon az aktuális értékekhez viszonyított változási sebességen alapul, kivéve a csapadékgrafikont, amely az aktuális értékeken alapul.

Grafikonok különböző paraméterekhez meghatározott időtartamon keresztül

Normál módban nyomja meg a [GRAPH] gombot, hogy megjelenítse a különböző paraméterek előzménydiagramját az elmúlt 24 órára vonatkozóan (alapértelmezett) a következő megjelenítési sorrendben:

Lépés Üzemmód Diagram
	Légnyomás
[GRAPH] Külső hőmérséklet
[GRAPH] Belső hőmérséklet
[GRAPH] Kültéri páratartalom
[GRAPH] Beltéri páratartalom
[GRAPH] Csapadékmennyiség
[GRAPH] Légnyomás

Az automatikus ciklikus kijelzés funkcióhoz nyomja meg és tartsa lenyomva a [GRAPH] gombot, amelyet a fehér ikon jelez, 2 másodpercig.

A különböző időjárási grafikonok 4 másodperces időközönként automatikusan ciklikusan váltakoznak. Deaktiváláshoz nyomja meg egyszer a [GRAPH] gombot.

Normál módban nyomja meg a [HISTORY] gombot a diagram periódusának megváltoztatásához a következő sorrendben:

Lépés Grafikon időszak Leírás
	Utolsó 24 óra
[HISTORY] Ma
[HISTORY] -1 nap (tegnap)
[HISTORY] -2 nap (2 napja)
[HISTORY] -3 nap (3 napja)
[HISTORY] Utolsó 24 óra

A csapadékgrafikonhoz az elmúlt 24 nap rekordját is megtekintheti (-3 nap után).

Az automatikus ciklikus kijelzés funkcióhoz nyomja meg és tartsa lenyomva a sárga 📄 ikonnal jelzett [HISTORY] gombot 2 másodpercig. A kiválasztott paraméter különböző időtartamai automatikusan, 4 másodperces időközönként ciklikusan jelennek meg.

A kikapcsoláshoz nyomja meg egyszer a [HISTORY] gombot.

Időjárás-előrejelzés

A beépített barométer folyamatosan figyeli a légköri nyomást. Az összegyűjtött adatok felhasználásával előre jelezheti az időjárási körülményeket a következő 12-24 órára 30-50 km sugarú körben.

Napos

Részben felhős

Felhős Eső

Eső/vihar Havazás

MEGJEGYZÉS:

– A légnyomáson alapuló általános időjárás-előrejelzés pontossága kb. 70 – 75 %.
– Az időjárás-előrejelzés a következő 12–24 óra időjárási körülményeit tükrözi, és nem feltétlenül felel meg az aktuális állapotnak.
- A Havazás előrejelzése nem a légnyomás, hanem a külső hőmérséklet alapján történik. Ha ez a hőmérséklet -3 °C (26 °F) alá süllyed, az LCD-kijelzőn megjelenik a Havazás időjárás ikon.

A MAX/MIN értékek rögzítése

A konzol támogatja a különböző értékek MAX/MIN memóriarekordjainak megjelenítését a képernyőn az elmúlt 24 órában.

MAX felvételi mód 24 órán belül

A MAX/MIN értékek kijelzésének menete

Az adatok megtekintéséhez a következő sorrendben normal üzemmódban nyomja meg a [MAX / MIN] gombot: MAX 24 óra MIN 24 óra.

MAX/MIN értékek módjában:

1. Nyomja meg a [MODE] gombot, hogy váltson a MAX/MIN rekord között az érzékelési hőmérsékletre, a harmatpontra és az opcionális légszennyező anyagokra vonatkozóan.
2. Nyomja meg a [CH] gombot a beltéri érzékelő MAX/MIN rekordjai és a CH1-3 hömérséklet és páratartalom közötti váltáshoz.

MAX/MIN rekord törlésének menete

MAX/MIN módban nyomja meg és tartsa lenyomva a [MAX / MIN] gombot 2 másodpercig az összes MAX/MIN rekord törléséhez.

Meteorológiai figyelmeztetés beállítása

Az időjárási riasztás figyelmeztethet bizonyos időjárási körülményekre. Ha a riasztási kritérium teljesül, a riasztási hang aktiválódik, és a riasztási ikon villogni kezd az LCD kijelzőn.

Figyelmeztetés megtekintése, beállítása és aktiválása

Normál módban nyomja meg az [ALERT] gombot a Hi/Lo (Magas/Alacsony) riasztási és állapotértékek megjelenítéséhez a következő sorrendben:

Lépés Üzemód Beállítás módja
[ALERT]	Magas kültéri hőmérséklet figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT]	Alacsony kültéri hőmérséklet figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letiltásához.
[ALERT]	Magas kültéri páratartalom figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letiltásához. (létitásához.
[ALERT]	Alacsony kültéri páratartalom figyelmeztetés.	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letiltásához.
[ALERT]		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letiltásához.
[ALERT]
[ALERT]	Magas belteri hőmérséklet figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letilásához.
[ALERT]	Alacsony belteri hőmérséklet figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letilásához.
[ALERT]	Magas belteri páratartalom figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letilásához.
[ALERT]	Alacsony belteri páratartalom figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letilásához. (létitásához.
[ALERT] Magas hőérzet figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letilásához.
[ALERT] Alacsony hőérzet figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [A] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhen/letilához.
Lépés Üzemmód Beállítás módja
[ALERT]	Magas harmatpont figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT]	Alacsony harmatpont figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásoz.
[ALERT] Magas PM2,5 figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT] Magas PM10 figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT] Magas HCHO figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT) Magas CO _2 figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALERT] Nyomáscsökkenés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásához.
[ALTERT] Magas UV figyelmeztetés		Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásáhoZ.
[ALERT]	Magas napfényerösség figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásáhoZ.
[ALERT	Magas esöintenzitás figyelmeztetés	Tartsa lenyomva 2 másodpercig a beállítási mód aktiválásához.A [V] vagy [∧] gomb megnyomásával módosítsa az értéket.Nyomja meg a [SET] gombot a figyelmeztetésengedélyezéséhez/letiltásáhoZ,

MEGJEGYZÉS:

• A riasztási funkció nem alkalmazható szén-monoxidra (CO).
• A PM2,5, PM10, HCHO és CO₂ riasztásokat magas (piros) szennyezőanyag-szint válthatja ki.
• A konzol automatikusan kilép a riasztás-beállítási módból, ha 60 másodpercig nem hajt végre semmilyen műveletet.

Figyelmeztetés leállítása

A riasztás hangját a következőképpen szüneteltetheti:

– Automatikus leállítás 2 perces figyelmeztetés után.
- Nyomja meg az [ALARM/SNOOZE] gombot a figyelmeztetés leállításához; a figyelmeztető ikon továbbra is villogni fog.

KALIBRÁLÁS

Ez a konzol lehetővé teszi az érzékelő(k) meteorológiai és szennyezőanyag-értékeinek kalibrálását:

1. Normál módban nyomja meg az [CAL] gombot a kalibrálási mód megnyitásához.

1. Nyomja meg a [SET gombot, és válassza ki a megfelelő paramétert.
2. Nyomja meg és tartsa lenyomva a [CAL] gombot 2 másodpercig, hogy megnyissa a villogó értékek módosításának módját.
3. Amíg az érték villog, nyomja meg a [V] vagy [∧] gombot az érték beállításához. Az aktuális bemeneti érték nullázásához nyomja meg és tartsa lenyomva a [SET] gombot 2 másodpercig.
4. A következő paraméter kalibrálásához nyomja meg a [SET] gombot.
5. Normál üzemmódba való visszatéréshez nyomja meg egyszer a [CAL] gombot.

EGYÉB FUNKCIÓK

HÁTTÉRVILÁGÍTÁS

A konzol háttérvilágítása a [BACKLIGHT] csúszókapcsolóval állítható a kívánt fényerő kiválasztásához:

– Tolja [HI] (Magas) állásba fényesebb háttérvilágításhoz.

– Tolja [LO] (Alacsony) állásba gyengébb háttérvilágításhoz.

- Tolja [AUTO] (Automatikus) állásba, hogy a háttérvilágítást automatikusan a környezeti fényszintre állítsa

KARBANTARTÁS

Elemcsere

Ha az alacsony töltöttségi szint jelző „” vagy „” jelenik meg az érzékelő értékei felett, az azt jelenti, hogy az aktuális érzékelő eleme alacsony. Cserélje ki az elemeket újakra.

Elemcsere és az érzékelő manuális párosítása

Ha kicseréli a vezeték nélküli érzékelő elemeit, mindig el kell végezni manuálisan az ismételt szinkronizálást.

1. Az érzékelőben minden elemet cseréljen ki újra.
2. Nyomja meg a [SENSOR / WI-FI] gombot a konzolon az érzékelők szinkronizálása üzemmód aktiválásához.
3. A konzol az elemek cseréje után (kb. 1 percen belül) újra regisztrálja az érzékelőt.

A vezeték nélküli érzékelő(k) csatlakozásának eltávolítása

Az érzékelő(k) csatlakozásának eltávolításához hajtsa végre a következő lépéseket:

1. Vegye ki az érzékelő elemeit.
2. Nyomja meg egyszer a [SENSOR / WI-FI] gombot az érzékelő előzményeinek törléséhez.

A 7 AZ 1-BEN VEZETÉK NÉLKÜLI ÉRZÉKELŐK MEZEJÉNEK KARBANTARTÁSA

A SZÉLLAPÁT CSERÉJE

Csavarozza le és vegye le a széllapátot csere céljából

A SZÉLKANÁL CSERÉJE

1. Csavarja le és távolítsa el a felső fedelet

2. Vegye le a szélkanalat csere céljából

A PÁRATARTALOM- ÉS HÖMÉRSÉKLET-ÉRZÉKELŐ

TISZTÍTÁSA

1. Távolítsa el a sugárzás pajzs alján lévő 2 csavart.

2. A pajzsot óvatosan húzza ki.

3. Távolítsa el a szennyeződéseket vagy rovarokat az érzékelőről (ügyeljen arra, hogy az érzékelők benedvesedjenek).

4. Tisztítsa meg a pajzsot vízzel, távolítsa el a szennyeződéseket és rovarokat.

5. Az alapos tisztítás és szárítás után szerelje vissza a helyére.

AZ ESŐGYŰJTŐ TISZTÍTÁSA

1. Az óramutató járásával ellentétes irányba 30°-kal elfordítva csavarja ki az esőgyűjtőt.
2. Óvatosan vegye ki az esőgyűjtőt.
3. Tisztítsa meg és távolítsa el a törmeléket vagy rovarokat.
4. Tisztítás és teljes száradás után telepítse a gyűjtőt.

AZ UV-ÉRZÉKELŐ TISZTÍTÁSA ÉS KALIBRÁLÁSA

• Az UV pontos méréséhez egy nedves mikroszálas ronggyal óvatosan tisztítsa meg az UV-érzékelő burkolatán levő lencsét.
• Az UV-érzékelő tulajdonságai idővel természetesen romlanak. Az UV-érzékelőt utility grade UV-mérővel lehet kalibrálni – az UV-érzékelő kalibrálására vonatkozó információkért lásd a Kalibráció részt az előző oldalon.

PROBLÉMAMEGOLDÁS

Hiba Megoldás
Y és -(15 percen keresztül nincs jel)Y és Enr órán keresztül nincs jel)	Biztosítsa, hogy a konzol megfelelő távolságban legyen más elektronikus készülékektől, amelyek zavarhatják a vezeték nélküli kommunikációt (televíziók, számítógépek, mikrohullámú sütők).
A Smart Life alkalmazás nem párosítható a konzollal.	Ellenőrizze a Wi-Fi jelet a kijelzőn – mindig világítania kell.Biztosítsa a kapcsolatot Wi-Fi routere 2,4G sávjához, ne pedig az 5G sávhoz.
A hőmérséklet vagy a páratartalom nem helyes	Ne helyezze a konzolt vagy az érzékelőt hőforrás közelébeHa az érzékelő még mindig nem mutat pontos értékeket, állítsa be az értéket kalibrációs üzemmódban.
A konzol kijelzője nem reagál vagy sérült	A következőképpen javíthatja ki:Vegye ki a tartalék elemet.Húzza ki az egyenáramú tápcsatlakozót.1 perc elteltével csatlakoztassa újra a tápcsatlakozót.

MÜSZAKI ADATOK

KONZOL

Általános információk
Méretek (SZ × MA × MÉ) 215 × 176,5 ×	27 mm (8,5 × 6,9 × 1,1 in)
Súly 599 g (elemmel, adapter nélkül)
Fő tápellátás DC 5 V, 1 A adapter
Tartalék elem CR2032 típusú 3 V gombelem
Üzemi hőmérséklet-tartomány -5 °C – 50 °C
Üzemi páratartalom tartomány RH 10 és	90 % között, kicsapódás nélkül
Támogatott érzékelők (opcionális)	- Akár 3 vezeték nélküli hőmérséklet- és páratartalom- érzékelő- Akár 3 vezeték nélküli vízszivárgás érzékelő- 1 vezeték nélküli PM2,5/PM10 érzékelő- 1 vezeték nélküli HCHO/VOC érzékelő- 1 vezeték nélküli CO2 érzékelő- 1 vezeték nélküli CO érzékelő
RF frekvencia (az adott országra vonatkozó verzió függvényében)	868 MHz
Az időfunkciók specifikációja
Az idő megjelenítése ÓÓ: PP
Óra formátum 12 óra AM/PM vagy 24 óra
Dátum megjelenítés HH/NN, NN/HH vagy év
Az időszinkronizáció módja	A Tuya révén szerzi be a konzol az aktuális helye szerinti helyi időt
A hét napjainak nyelve EN/DE/FR/ES/IT/NL/RU
A Wi-Fi kapcsolat specifikációja
Standard 802.11 b/g/n
Üzemelési frekvencia: 2,4 GHz
Alkalmazási specifikációk
Támogatott alkalmazások	- Tuya Smart- Smart Life
Támogatott alkalmazási platform	Android okostelefon iPhone
Barométer
A barométer mértékegysége	hPa, inHg és mmHg
Pontosság	(700–1100 hPa ±5 hPa) / (540–696 hPa ±8 hPa) (20,67–32,48 inHg ±0,15 inHg) / (15,95–20,55 inHg ±0,24 inHg)(525–825 mmHg ±3,8 mmHg) / (405–522 mmHg ±6 mmHg)Tipikusan 25 °C-on (77 °F)
Felbontás	1 hPa / inHg 2 tizedes pontossággal / mmHg 1 tizedes pontossággal
Belső hőmérséklet
A hőmérséklet mértékegysége °C és °F
Pontosság	≤ 0 °C ±2 °C (≤ 32 °F ±3,6 °F)> 0 °C ±1 °C (> 32 °F ±1,8 °F)
Felbontás	°C/°F (1 tizedeshely)
Beltéri páratartalom
A páratartalom mértékegysége	%
Pontosság	1–9% RH ±8% RH 25 °C (77 °F) hőmérsékleten10-90 % RH ±5 % RH 25 °C (77 °F) hőmérsékleten91-99 % RH ±8 % RH 25 °C (77 °F) hőmérsékleten
Felbontás 1%
Külső hőmérséklet
A hőmérséklet mértékegysége °C és °F
Meteorológiai index mód Hőérzet és harmatpont
A hőérzet megjelenítési tartománya -65	-50 °C
A harmatpont megjelenítési tartománya	-20 – 80 °C
Pontosság	5,1–60 °C ±0,4 °C (41,2–140 °F ±0,7 °F)-19,9–5 °C ±1 °C (-3,8–41 °F ±1,8 °F)-40 – -20 °C ±1,5 °C (-40 – -4 °F ±2,7 °F)
Felbontás °C/°F (1 tizedeshely)
Kültéri páratartalom
A páratartalom mértékegysége %
Pontosság	1–20 % RH ±6,5 % RH 25 °C (77 °F) hőmérsékleten21-80 % RH ±3,5 % RH 25 °C (77 °F) hőmérsékleten81–99 % RH ±6,5 % RH 25 °C (77 °F) hőmérsékleten
Felbontás 1%
Szélsebesség és szélirány
A szélsebesség mértékegységei mph, m/s, km/h és csomók
A szélsebesség megjelenítési tartománya	0–112 mph, 50 m/s, 180 km/h, 97 csomó
Felbontás mph, m/s, km/h és csomók (1 tizedesjegy)
A sebesség mérésének pontossága < 5 m/s: +/- 0,8 m/s; > 5 m/s: +/- 10% (bármelyik nagyobb)
Megjelenítési mód Szellökések / Átlag
A szélirány megjelenítési módja 16 irány vagy 360 fok
Eső
A csapadék mértékegysége mm és in
Az eső intenzitásának mértékegysége mm/h és in/h
Pontosság ±7 % vagy 1 átfordítás
Tartomány 0-19 999 mm
Felbontás 0,254 mm (3 tizedeshely mm-ben)
Az eső megjelenítésének módja	Intenzitás / Órás/Napi/Heti/Havi/Összescsapadékmennyiség
UV-index
Megjelenítési tartomány 0–16
Felbontás 1 tizedesjegy
Fényerő
A fényerő mértékegysége	Klux, Kfc és W/m2
Megjelenítési tartomány 0– 200 Klux
Felbontás Klux, Kfc és W/m	2(2 tizedesjegy)

7 AZ 1-BEN VEZETÉK NÉLKÜLI ÉRZÉKELŐ

Méretek (Sz × Ma × Mé)	390 × 217 × 165 mm (15,4 × 8,5 × 6,5 in) (rúd és állvány nélkül)
Súly	831 g (rúddal és állvánnyal, elem nélkül)
Fő tápellátás	3 × 1,5 V AA elem(Nem tölthető lítium elemek használatát ajánljuk)
Meteorológiai adatok	Hőmérséklet, páratartalom, szélsebesség, szélirány, csapadék, UV és fényerő
RF frekvencia 868 MHz
RF átviteli tartomány Közvetlen távolság	150 m
Átvitel intervallum 12 másodperc
Üzemi hőmérséklet-tartomány -40–60 °C	(-40–140 °F)
Üzemi páratartalom tartomány RH 1 %	-99 % kondenzáció nélkül

VEZETÉK NÉLKÜLI HÖMÉRSÉKLET- ÉS PÁRATARTALOM-ÉRZÉKELŐ

Méretek (SZ × MA × MÉ) 58 × 125 × 19	mm (2,3 × 4,9 × 0,7 in)
Súly 144 g (elemekkel együtt)
Fő tápellátás	2 × 1,5 V AA elem(Ajánlott az alkáli elemek használata)
Meteorológiai adatok Hőmérséklet és páratartalom
RF átviteli tartomány Közvetlen távolság	150 m
RF frekvencia (az adott országra vonatkozó verzió függvényében)	868 MHz
Átvitel intervallum 60 másodperc
Üzemi hőmérséklet-tartomány	-40–60 °C (-40–140 °F) Nem tölthető lítium elemek szükségesek
Üzemi páratartalom tartomány RH 1 %	-99 % kondenzáció nélkül
Csatorna hőmérséklete (vezeték nélküli érzékelő)
A hőmérséklet mértékegysége °C és °F
Pontosság -40-60 °C ±0,4 °C (-40-140 °F ±0,7 °F)
Felbontás °C/°F (1 tizedeshely)
Csatorna páratartalom (vezeték nélküli érzékelő)
A páratartalom mértékegysége %
Pontosság	1–90 % RH ±2,5 % RH 25 °C (77 °F) hőmérsékleten90–99 % RH ±3,5 % RH 25 °C (77 °F) hőmérsékleten
Felbontás 1%

Az adapter műszaki adatai:
A gyártó neve vagy védjegye, vállalkozás nyilvántartási száma és címe:	Dongguan Shijie Hua Xu Electronics Factory, No.200, Technology East Road, Shijie Town, Dongguan City, Guangdong P.R. China
A modell azonosító jele: HX075-0501000-AG-001
Bemeneti feszültség:	AC100 - 240V
Bemeneti frekvencia	50/60 Hz
Kimeneti feszültség:	DC 5,0V
Kimenő áram:	1,0 A
Kimeneti teljesítmény:	5,0 W
Átlagos hatékonyság aktív üzemmódban: ≥73,62%
Hatékonyság alacsony terhelésnél (10%): 64,93%
Terhelés nélküli energiafogyasztás:	≤0,01 W

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ MEGSEMMISÍTÉSI UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A csomagolóanyagokat hulladékgyűjtő helyen adja le.

HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK MEGSEMMISÍTÉSE

Ez a jel a terméken, annak tartozékain vagy csomagolásán azt jelöli, hogy a terméket nem szabad a többi háztartási hulladékkal azonos módon kezelni. Kérjük, hogy a terméket adja le elektromos és elektronikus berendezéseket újrahasznosító gyűjtőtelepen. Az Európai Unió egyes országaiban vagy más európai országokban a termékek az eladóhelyen azonos új termék vásárlásánál visszaválthatók lehetnek. A termék megfelelő módon történő megsemmisítésével segít megőrizni az értékes természeti erőforrásokat, és hozzájárul a nem megfelelő hulladék-megsemmisítés által okozott esetleges negatív környezeti és egészségügyi hatások megelőzéséhez. További részletekért forduljon a helyi önkormányzathoz vagy a legközelebbi hulladék-megsemmisítő gyűjtőtelephez. Az ilyen típusú hulladék nem megfelelő ártalmatlanítása esetén a törvény szerint bírság szabható ki.

Az Európai Unióban működő vállalatok számára

Ha elektromos vagy elektronikus terméket akar megsemmisíteni, kérje ki az eladójától vagy forgalmazójától a szükséges információkat.

Megsemmisítés az Európai Unión kívüli országokban

Ha meg akarja semmisíteni ezt a terméket, a megfelelő megsemmisítésre vonatkozó információkért forduljon a helyi intézményekhez vagy termék eladójához.

Ez a termék megfelel az EU követelményeinek.

Ezennel a FAST ČR, a. s. vállalat kijelenti, hogy ez az SWS 16600 WiFi SH típusú rádióberendezés megfelel a 2014/53/EU sz. Rendeletnek.

Az EU megfelelőségi nyilatkozat teljes szövege rendelkezésre áll a www.sencor.com weboldalon

A szövegben, kivitelben és müszaki jellemzőkben előzetes figyelmeztetés nélkül változtatások történhetnek, és a változtatások jogát fenntartjuk.

A gyártó címe: FAST ČR, a. s., U Sanitasu 1621, 251 01 Říčany, Cseh Köztársaság

SENCOR®

HU Jótállási jegy

1. A termék gyártója: FAST ČR, a.s., U Sanitasu 1621, 25101 Ríčany, Czech Republic, FAST Hungary Kft. H-2310 Szigetszentmiklós, Kántor út 10. Tel.: [phone], Fax: [phone], E-mail: [e-mail]
2. A FAST Hungary Kft. (2310 Szigetszentmiklós, Kántor út 10.) mint a termék magyarországi importőre a jótállási jegyen feltüntetett típusú és gyártási számú készülékre jótállást biztosít a fogyasztók számára az alábbi feltételek szerint:
3. A FAST Hungary Kft. a termékre a fogyasztó részére történő átadástól (vásárlástól), illetve ha az üzembe helyezést a terméket értékesítő vállalkozás vagy annak megbízottja végzi, az üzembe helyezéstől számított 24 hónapig, míg 250.001,- Ft eladási ártól 36 hónapig tartó időtartamra vállal jótállást. Ha a terméket a fogyasztó az átadástól számított fél. éven belül helyezleti üzembe, akkor a jótállási határidő a termék átadásától kezdődik. A termék alkotórészeire és tartozékaira (pl. akkumulátor) az általunk vállalt jótállási idő 12 hónap, azzal, hogy az elemekre az általunk vállalt jótállás nem terjed ki. Minden olyan termékünk (illetve annak alkotórésze vagy tartozéka), amely szerepel az egyes tartós fogyasztási cikkekre vonatkozó kötelező jótállásról szóló 151/2003. (IX.22.) Korm. rendelet (Rendelet) 1. sz. mellékletében és vételára a bruttó 10.000,- Ft-ot eléri, tartós fogyasztási cikknek minősül, és mint ilyen, kötelező jótállás hatálya alá is tartozik (a termék árától függően 100.000,- Ft-ig 1 évig, 100.001,- Ft - 250.000,- Ft között 2 évig, illetve 250.001,- Ft-tól 3 évig tart a kötelező jótállás). Az általunk vállalt jótállás a 10.000,- Ft vételár alatti vagy a Rendeletben nem szereplő egyéb termékek esetén a teljes 24 hónap tekintelében, míg a Rendeletben szereplő 10.000,- Ft vételárat elérő és 100.000,- Ft vételárat meg nem haladó termékek esetén a 13-24 hónap közti időtartamra önként vállalt jótállás. Önként vállalt jótállás továbbá a termékek alkotórészeire és tartozékaira vonatkozó jótállás, ha a Rendeletben szereplő termékek alkotórészének vagy tartozékának vételára a bruttó 10.000,- Ft-os vételárat nem éri el, továbbá ha a termék maga a Rendeletben nem szerepel.
4. A jótállási igény (alábbi 6.(i) és 6.(ii) pontok) a jótállási jeggyel, az átadástól (ha releváns az üzembe helyezéstől) számított (i) 1 évig - 100.000,- Ft eladási árat meg nem haladó termék esetén; (ii) 2 évig - 250.000,- Ft eladási árat meg nem haladó termék esetén; (iii) 3 évig - 250.000,- Ft eladási árat meghaladó termék esetén a terméket értékesítő vállalkozásnál, kijavítási igény esetén annak székhelyén, vagy bármely telephelyén, fióktelepén, illetve kijavítási és csere igény esetén a jótállási jegyen feltüntetett hivatalos szerviznél közvetlenül is érvényesíthető. Az előző (i) pont szerinti esetben, azaz 100.000,- Ft eladási árat meg nem haladó termékekre a kötelező jótállási időn felüli további egy éves önkéntes jótállási idő esetén jótállási igényként a 13. hónaptól a 24. hónapig kizárólag csere és javítás érvényesíthető, amely igényekkel Ön az értékesítő vállalkozáshoz vagy a hivatalos szervizhez is fordulhat.
5. A jótállási jegy szabálytalan kiállítása vagy a jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása a jótállás érvényességét nem érinti. Jótállási jegy hiányában a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja a termék ellenértékének megízetését hitelt érdemlően igazoló bizonylatot. Mindezek érdekében kérjük tisztelt Vásárlóinkat, hogy őrizzék meg a fizetési bizonylatot is.
6. Hibás teljesítés, a jótállási időn belüli meghibásodás esetén a fogyasztó - választása szerint - (i) a hibás termék díjmentes kijavítását vagy kicserélését követelheti, kivéve, ha a választott igény teljesítése lehetetlen, vagy ha az a kötelezettnek másik jótállási igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatott dolog hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási igény teljesítésével a fogyasztónak okozott érdeksérelmet; vagy (ii) a szerződésszegés súlyához igazodva megfelelő árleszállítást igényelhet, vagy elállhat a szerződéstől ha: a kötelezett a kijavítást vagy a kicserélést nem vállalata, vagy a termék szerződésszerűvé tételét a javítás vagy csere lehetetlen vagy aránytalan többletköltséget eredményező voltára hivatkozással megtagadta, vagy a körülményekből nyilvánvaló, hogy e kötelezettségének megfelelő észszerű határidőn belül, a fogyasztó érdekeit kímélve vagy a fogyasztónak okozott jelentős érdeksérelem nélkül nem tud eleget tenni, vagy ismételten hiba merült fel, annak ellenére, hogy a kötelezett megkísérelte a termék szerződésszerűvé tételét, vagy ha

a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt, illetve ha a teljesítés hibájának súlyossága indokolttá teszi az árleszállítást vagy az elállást. A fogyasztó akkor is jogosult a 6.(ii) alpont szerint megfelelő árleszállítást igényelni, illetve elállni a szerződéstől, ha a kötelezett bár elvégezte a kijavítást vagy a cserét, azonban ennek során részben vagy egészben nem teljesítette a kicserélt áru saját költségére történő visszavételének biztosítására vonalkozó kötelezettségét, valamint ha a hiba felismerhetővé válása előtt jellegének és céljának megfelelően üzembe helyezett áru esetén a kötelezett a hibás áru eltávolítására és a csereként szállított vagy javított áru üzembe helyezésére, vagy az eltávolítás, illetve üzembe helyezés költségeinek viselésére vonatkozó kötelezettségét nem teljesítette. Jelentéktelen hiba miatt elállásnak nincs helye. A fogyasztó elállási igénye esetén annak bizonyítására, hogy a hiba jelentéktelen, a vállalkozás köteles. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott költséget köteles a jótállási igény kötelezettjének megfizetni, kivéve, ha az áttérésre a jótállásra kötelezett adott okot, vagy az áttérés egyébként indokolt volt.

1. A fogyasztó jogosult a vételár még fennmaradó részét – a szerződésszegés súlyához igazodva – részben vagy egészben visszatartani mindaddig, amíg a vállalkozás nem tesz eleget a teljesítés szerződésszerűségével és a hibás teljesítéssel kapcsolatos kötelezettségeinek.
2. Amennyiben a hiba az áru egy meghatározott részét érinti, és annak tekintetében az elállási jog gyakorlásának feltételei fennállnak, a fogyasztó csak a hibás áru tekintetében állhat el a szerződéstől; azonban a hibás áruval együtt szerzett bármely egyéb áru vonatkozásában is elállhat akkor, ha a fogyasztótól nem várható el ésszerűen, hogy csak a szerződésnek megfelelő árukat tartsa meg. A fogyasztó az elállásra vonatkozó jogát az értékesítő vállalkozásnak címzett, a döntést kifejező jognyilatkozattal gyakorolhatja. Elállás esetén a fogyasztónak az értékesítő vállalkozás költségére vissza kell szolgáltatnia a vállalkozás részére az érintett árut, az értékesítő vállalkozás pedig köteles haladéktalanul visszatéríteni a fogyasztó részére az érintett áru vonatkozásában teljesített vételárat, amint az árut vagy az áru visszaküldését alátámasztó igazolást átvette. Árleszállítás esetén az árleszállítás akkor megfelelő (arányos), ha annak összege megegyezik a fogyasztónak a szerződésszerű teljesítés esetén járó, valamint a fogyasztó által ténylegesen kapott áru értékének különbözetével.
3. Kötelező jótállás esetén a vállalkozás a fogyasztó nála bejelentett jótállási igényéről jegyzőkönyvet köteles felvenni a fogyasztó és a vállalkozás közötti szerződés keretében eladott dolgokra vonatkozó szavatossági és jótállási igények intézésének eljárási szabályairól szóló jogszabály szerinti tartalommal.
4. Ha a kötelező jótállási időtartam alatt a termék első alkalommal történő javítása során megállapítást nyer, hogy a termék nem javítható, a fogyasztó ellérő rendelkezése hiányában a termék a megállapítást követő 8 napon belül kicserélésre kerül. Ha a termék cseréjére nincs lehetőség, a fogyasztó állal bemutatott, a termék ellenértékének megfizelését igazoló bizonylaton feltünletett vételeárat nyolc napon belül kell a fogyasztó részére visszatériteni.
5. Ha a kötelező jótállási időtartam alatt a termék három alkalommal történő kijavítást követően ismét meghibásodik, a fogyasztó eltérő rendelkezése hiányában, valamint ha a fogyasztó a vonatkozó jogszabályok szerint nem igényli a vételár arányos leszállítását, a termék 8 napon belül kicserélésre kerül. Ha a termék kicserélésére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat nyolc napon belül kell a fogyasztó részére visszatéríteni.
6. Ha a kötelező jótállási idő alatt a termék kijavítására a kijavítási igény közlésétől számított 30. napig nem kerül sor, a fogyasztó eltérő rendelkezése hiányában a terméket a 30 napos határidő eredménytelen elteltét követő nyolc napon belül cserélni kell. Ha a termék cseréjére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltünlelett vételárat a 30 napos kijavítási határidő eredménytelen elteltét követő nyolc napon belül kell a fogyasztó részére visszatéríteni.
7. A fogyasztó a hiba felfedezését követően késedelem nélkül, legkésőbb a felfedezéstől számított 2 hónapon belül köteles a hibát közölni. A közlés késedelméből eredő kárért a jogosult (fogyasztó) felelős. A bejelentés kapcsán kérjük vegye figyelembe, hogy a jótállási igény kizárólag a jótállási határidőben (tehát a termék árától függően 24 vagy 36 hónapig, illetve alkotórész, tartozék esetén 12 hónapig) érvényesíthető! Mindazonáltal a kötelező jótállási határidő meghosszabbodik a javításra átadás napjától kezdve azzal az idővel, amely alatt a fogyasztó a terméket a hiba miatt rendeltetésszerűen nem használhatta. Ha a jótállásra kötelezett jótállási kötelezettségének megfelelő határidőben nem tesz eleget, a jótállási igény a fogyasztó erre irányuló felhívásában tűzött megfelelő határidő elteltétől számított 3 hónapon belül akkor is érvényesíthető bíróság előtt, ha a jótállási idő már eltelt. E határidő elmulasztása jogvesztéssel jár.

8. A jótállási kötelezettség teljesítésével kapcsolatosan felmerülő költségek a jótállás kötelezettjét terhelik. A jótállásból eredő jogok érvényesíthetőségének nem tehető feltételévé a fogyasztási cikk felbontott csomagolásának a fogyasztó általi visszaszolgáltatása.

9. A 151/2003. (IX.22.) Korm.rendeletben meghatározott tartós fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől) számított három munkanapon belül érvényesített csereigény esetén a kötelezett nem hivatkozhat aránytalan többletköltségre, hanem köteles a tartós fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza (és a csere nem lehetetlen).

10. Kijavítás esetén a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. A fogyasztónak a hibás árut a kijavítás vagy kicserélés érdekében a kötelezett rendelkezésére kell bocsátania. A kijavítást vagy kicserélést - a dolog tulajdonságaira és a jogosult által elvárható rendeltetésére figyelemmel megfelelő határidön belül, a fogyasztó érdekeit kímélve kell elvégezni. A kötelező jótállás keretében javítási- vagy csereigény esetén törekedni kell arra, hogy a kijavítás vagy kicserélés (a fenti 10.,11.,12. pontokban foglaltak sérelme nélkül) 15 napon belül megtörténjen. Ha a kötelező jótállás keretében érvényesített javítás vagy a csere időtartama a 15 napot meghaladja, akkor legkésőbb a 15. napon tájékoztatni kell a fogyasztót a kijavítás vagy a csere várható időtartamáról. A tájékoztatás a fogyasztó előzetes hozzájárulása esetén elektronikus úton, vagy a fogyasztó általi átvétel igazolására alkalmas más módon történik. A rögzített bekötésű, illetve a 10kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket – járművek kivételével - az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el – és visszaszállításról az értékesítő vállalkozás, vagy – a javítószolgálatnál közvetlenül érvényesített kijavítási igény esetén – a javítószolgálat gondoskodik.
11. Nem tartozik jótállás alá a hiba és a jótállásra kötelezett mentesül a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a vállalkozás által történt teljesítést (termék fogyasztó részére történő átadását) követően keletkezett, így például ha a hibát ■ nem rendeltetésszerű használat, használati útmutató figyelmen kívül hagyása, helytelen szállítás vagy tárolás, leejtés, rongálás, elemi kár, készüléken kívülálló ok (pl. hálózati feszültség megengedettnél nagyobb ingadozása) ■ fogyasztó (vagy más, az értékesítő vállalkozástól független személy) által történt szakszerűtlen üzembe helyezés (feltéve, hogy a szakszerűtlen üzembe helyezés nem a használati-kezelési útmutató hibájára vagy hiányára vezethető vissza) ■ illetéktelen átalakítás, beavatkozás, nem hivatalos szerviz által végzett szakszerűtlen javítás ■ fogyasztó feladatát képező karbantartási munkák elmulasztása ■ normál, természetes elhasználódásra visszavezethető (pl. elem lemerülése) vagy üzemszerű kopásnak tulajdonítható meghibásodás okozta. Ha a dolog meghibásodásában a jogosultat (fogyasztót) terhelő karbantartási kötelezettség elmulasztása is közrehatott, a jótállási kötelezettség teljesítésével felmerült költségeket közrehatása arányában a jogosult köteles viselni, ha a dolog karbantartására vonatkozó ismeretekkel rendelkezett, vagy ha a kötelezett e tekintetben tájékoztatási kötelezettségének eleget tett. A jótállás a fogyasztó jogszabályból eredő jogait, így különösen a Polgári Törvénykönyv szerinti kellékszavatossági (Ptk. 6:159. § - 6:167.§) illetve termékszavalossági jogait (Ptk. 6:168.§ - 6:170.§), és ezek jogszabályban előírtak szerinti térítésmentes gyakorlását nem érinti. A jótállás nem érinti továbbá a fogyasztónak a hibás teljesítésből eredő kártérítési jogait. A jótállásból eredő jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minősül.
12. Tájékoztatjuk, hogy a fogyasztóvédelmi törvényben meghatározott fogyasztói jogvita bíróságon kívüli rendezése érdekében Ön a megyei (fővárosi) kereskedelmi és iparkamarák által működtetett békéltető testület eljárását is kezdeményezheti (a békéltető testületek elérhetősége és további tájékoztatás: https://bekeltetes.hu/index.php?id=testuletek, és https://www.fogyasztovedelem.kormany.hu/#/bekelteto_testuletek).

A kereskedő tölti ki

Termék megnevezése:
Vételár:
Típus:
Gyártási szám:
Vásárlást igazoló bizonylat száma:
Szerződéskötés időpontja:
Az átadás időpontja: 20.....hó.....nap. Az üzembe helyezés időpontja: 20.....hó.....nap
Kereskedő bélyegzője: Kereskedő aláírása:
Kereskedő címe:

Javítás esetén alkalmazandó

A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki

1. kijavítási igény

A jótállási igény bejelentésének időpontja:
Javításra átvétel időpontja:
Hiba oka:
Javítás módja:
A termék fogyasztó részére való visszaadásának időpontja:
Szerviz pecsétje: Kereskedő pecsétje:

2. kijavítási igény

A jótállási igény bejelentésének időpontja:
Javitásra átvétel időpontja:
Hiba oka:
Javitás módja:
A termék fogyasztó részére való visszaadásának időpontja:
Szerviz pecsétje: Kereskedő pecsétje:

3. kijavítási igény

A jótallási igény bejelentésének időpontja:
Javitásra átvétel idópontja:
Hiba oka:
Javitás módja:
A termék fogyasztó részére való visszaadásának időpontja:
Szerviz pecsétje: Kereskedő pecsétje:

Kicserélés esetén alkalmazandó

A jótállási igény kicseréléssel kerüll rendezésre.
A csere idôpontja:
Kereskedő bélyegzője Szerviz bélyegzője:

Kicserélés esetén alkalmazandó

A jótállási igény kicseréléssel került rendezésre.
A csere időpontja:....
Kereskedő bélyegzője Szerviz bélyegzője:

A termék gyártója:

FAST ČR, a.s., U Sanitasu 1621, 25101 Ríčany, Czech Republic FAST Hungary Kft. H-2310 Szigetszentmiklós, Kántor út 10. Tel.: [phone] Fax: [phone], E-mail: [e-mail]

SPIS TREŚCI
