Typ produktu	Generator
Marka	DEDRA
Model	DEGA2000
Moc znamionowa	2000 W
Moc maksymalna	2500 W
Napięcie wyjściowe	230 V
Częstotliwość	50 Hz
Typ silnika	4-suwowy, jednocylindrowy
Olej silnikowy	SAE 10W-30 (zalecany DEGL01)
Świeca zapłonowa	A7RTC lub odpowiednik
Rodzaj paliwa	Bezołowiowa benzyna
Pojemność zbiornika paliwa	15 L
Czas pracy przy 50% obciążenia	8 h
Układ rozruchu	Rozruch ręczny
Poziom hałasu	95 dB
Waga	42 kg
Wymiary (dł. x szer. x wys.)	600 x 450 x 450 mm
Układ chłodzenia	Chłodzony powietrzem
Funkcje bezpieczeństwa	Wyłączenie przy niskim poziomie oleju, ochrona przed przeciążeniem
Interwał wymiany oleju	Co 50 godzin
Filtr powietrza	Piankowy, możliwy do mycia
Gniazda	1x 230 V 16 A
Woltomierz	Analogowy
Strony instrukcji	38

Często zadawane pytania - DEGA2000 DEDRA

Jakiego oleju powinienem użyć do generatora DEDRA DEGA2000?

Firma DEDRA zaleca olej SAE 10W-30, szczególnie typu DEGL01. Można również użyć dowolnego wysokiej jakości oleju silnikowego 4-suwowego o tej samej lepkości.

Jakiej świecy zapłonowej wymaga DEGA2000?

Generator używa świecy zapłonowej A7RTC lub odpowiednika. Przed montażem zawsze sprawdź odstęp iskry.

Jak uruchomić generator?

Upewnij się, że zawór paliwa jest otwarty, przełącznik silnika ustawiony na ON, a ssanie zamknięte przy zimnym starcie. Pociągnij mocno linkę rozrusznika. Po uruchomieniu stopniowo otwieraj ssanie.

Czy DEGA2000 może zasilać lodówkę?

Tak, przy mocy znamionowej 2000W i mocy szczytowej 2500W może zasilać większość domowych lodówek. Sprawdź moc rozruchową lodówki, aby upewnić się, że mieści się w granicach generatora.

Jakiego paliwa używa generator?

Używaj czystej, bezołowiowej benzyny o liczbie oktanowej co najmniej 87. Nie używaj mieszanek etanolu powyżej 10%.

Jak często należy wymieniać olej?

Wymieniaj olej co 50 godzin pracy lub na początku każdego sezonu. Używaj oleju SAE 10W-30.

Co zrobić, jeśli generator nie chce się uruchomić?

Sprawdź poziom paliwa, upewnij się, że świeca zapłonowa jest czysta i ma odpowiednią szczelinę, sprawdź poziom oleju (wyłączenie przy niskim poziomie oleju może być aktywowane) i potwierdź, że przełącznik silnika jest w pozycji ON.

Czy generator jest bezpieczny do użytku w pomieszczeniach?

Nie, nigdy nie używaj generatora w pomieszczeniach lub zamkniętych przestrzeniach. Spaliny zawierają tlenek węgla, który jest śmiertelnie niebezpieczny. Zawsze używaj w dobrze wentylowanym miejscu na zewnątrz.

Jak przechowywać generator?

Przechowuj w suchym, czystym miejscu. Spuść paliwo lub dodaj stabilizator, jeśli przechowujesz dłużej niż 30 dni. Wymień olej i przykryj generator, aby chronić go przed kurzem.

Jaki jest okres gwarancji dla DEGA2000?

Firma DEDRA zazwyczaj oferuje 2-letnią gwarancję na użytkowanie domowe. Sprawdź dokumentację zakupu dla szczegółowych warunków.

INSTRUKCJA OBSŁUGI DEGA2000 DEDRA

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


C

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Części zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
14. Wykaz części do rysunku złożeniowego
15. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje.

Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

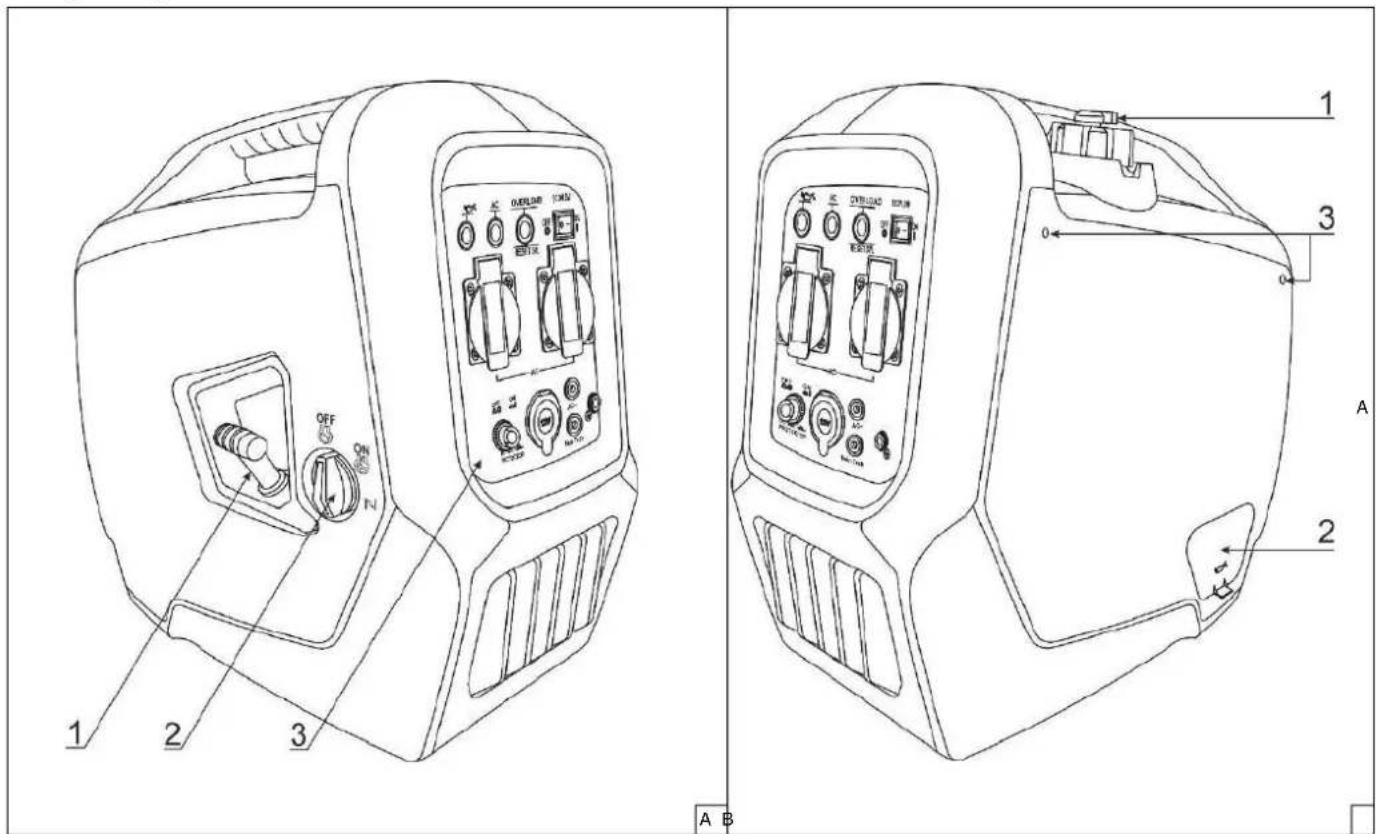

Rys. A. Linka rozrusznika, 2. Włącznik z zaworem paliwa, 3. Panel

Rys. B. Korek paliwa z odpowietrznikiem, 2. Zaślepka wlewu oleju, 3. Wkręty osłony bocznej

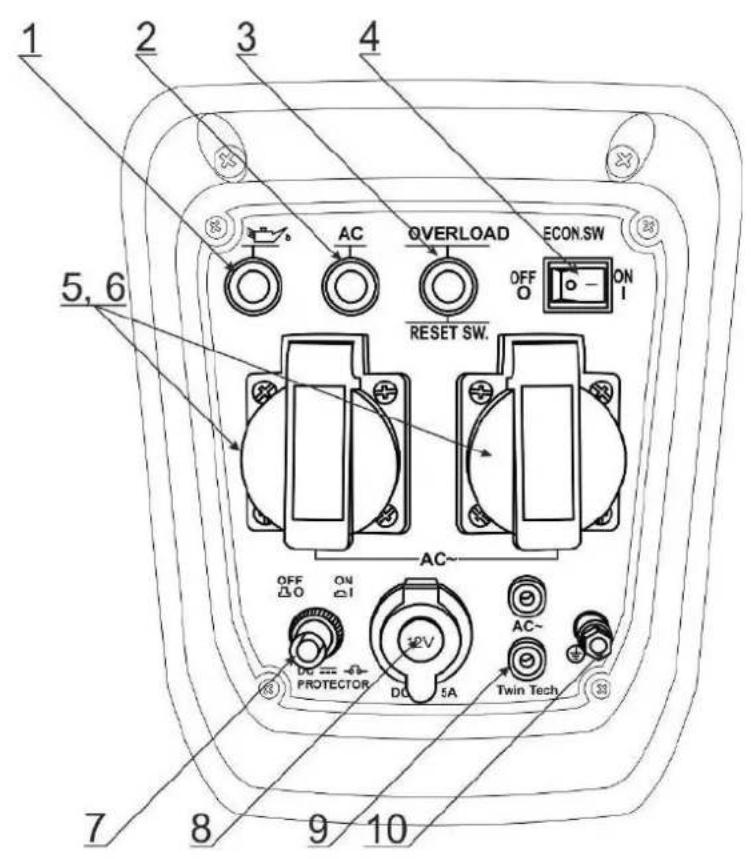

Rys. C. 1. Wskaźnik niskiego poziomu oleju, 2. Wskaźnik aktywnych gniazd 230 V,

1. Wskaźnik przeciążenia gniazd 230 V, 4. Włącznik trybu ECO, 5, 6. Gniazda 230

V 50 Hz, 7. Zabezpieczenie gniazda 12 V d.c.,8. Gniazdo 12 V d.c.. 9. Gniazda połączenia równoległego zespołów DEGA2000, 10. Punkt uziemienia

3. Przeznaczenie urządzenia

Zespół prądotwórczy jest to urządzenie elektroenergetyczne stanowiące samodzielne źródło prądu. Zespoły prądotwórcze są autonomicznymi zespołami do wytwarzania energii elektrycznej. Zespół prądotwórczy w zastosowaniu podstawowym służy do wytwarzania energii elektrycznej dla różnych odbiorników (silniki, oświetlenie, ogrzewanie itd.) na tym obszarze, gdzie nie ma żadnych innych źródeł.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Maszyna może być użytkowana tylko i wyłącznie z częściami oryginalnymi. Zespół prądotwórczy nie może pracować w pomieszczeniach zamkniętych. Zespół prądotwórczy nie może pracować w atmosferze o bardzo dużej wilgotności powietrza. W razie stwierdzenia uszkodzeń mechanicznych, w szczególności odkształceń obudowy, zbiornika paliwa, nieszczelności (wycieki paliwa) nie należy użytkować urządzenia. Nie wolno użytkować zespołu prądotwórczego również w przypadku stwierdzenia nieprawidłowości w jego działaniu. Należy wówczas bezwzględnie zabezpieczyć urządzenie, a następnie zlecić jego naprawę w autoryzowanym serwisie DEDRA-EXIM Sp. z o.o.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Urządzenie nie może być użytkowane w pomieszczeniach zamkniętych.

Unikać wilgoci. Nie pozostawiać włączonego urządzenia bez dozoru.

Zabrania się podłączania zespołu prądotwórczego do instalacji

przydomowej.

1. Dane techniczne

Model	DEGA2000
Silnik spalinowy	Tłokowy, 4-cylindrowy
Maksymalna moc wyjściowa [W]	1 800
Moc wyjściowa dla pracy ciągłej [W]	2 000
Napięcie [V]	230~

	12 d. c.
Częstotliwość wyjściowa sieci [Hz]	50
Natężenie znamionowe [A]	8,5 / 5
Silnik spalinowy (typ)	LT148F
Pojemność zbiornika [I]	4
Klasa wymagań eksploatacyjnych	G2
Klasa zgodności mocy	B
Gwarantowany poziom mocy dźwięku L_WA [dB(A)]	95
Masa niezalanego zespołu [kg]	21
Moc silnika spalinowego [W]	1 800
Obroty silnika [obr/min]	3 000
Pojemność skokowa silnika [cm3]	79
Stopień ochrony przed dostępem bezpośrednim	IP23M
Poziom mocy dźwięku L_WA [dB(A)]	92,8
Niepewność pomiaru ( K_WA ) [dB(A)]	2
Współczynnik mocy	1.0

Dodatkowe dane:

Ilość gniazdek

2 gniazdka 230 V prądu przemiennego (AC)

1 gniazdko 12 V prądu stałego (d.c.)

Informacja na temat hałasu

Emisja hałasu została określona zgodnie z EN ISO 3744: 1995 wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed przystąpieniem do pracy upewnij się, że urządzenie jest kompletne, nie nie posiada śladów wgnieceń, przetarć ani innych uszkodzeń. W razie zauważenia jakichkolwiek uszkodzeń skontaktuj się z serwisem Dedra Exim sp. z o.o.

Zalanie zespołu prądotwórczego olejem

Zespół prądotwórczy nie jest zalany olejem, przed przystąpieniem do pracy należy zalać zespół olejem.

Olej silnikowy jest głównym czynnikiem wpływającym na wydajność i żywotność silnika. Należy używać oleju przeznaczonego dla silników 4-suwowych. DEGL01 typ SAE 10W-30 firmy Dedra Exim jest zalecanym olejem do ogólnego użytku. Urządzenie, wyposażono w czujnik poziomu oleju, który w przypadku niskiego poziomu oleju nie pozwoli na uruchomienie silnika (rys. C, 1) Pojemność miski olejowej wynosi około 0,4 litra.

Aby uzupełnić olej:

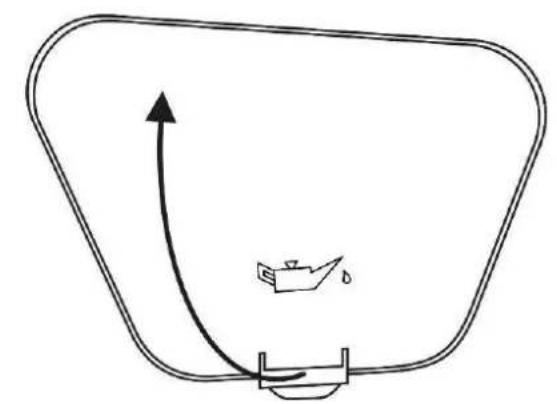

1. Zdjąć zaślepkę (rys. C) i wykręć korek wlewu oleju, (rys.D) wytrzyj bagnet w czystą szmatkę.

2. Wlej przygotowaną ilość oleju.

3. Sprawdź poziom oleju i zakręć korek włewu oleju.

Uzupełnianie paliwa

Benzyna jest łatwopalna, a w pewnych warunkach wybuchowa. Zabrania się palenia, iskrzenia i używania

otwartego ognia podczas uzupełniania paliwa w generatorze lub miejscach gdzie przechowywana jest benzyna. Zapłon lub ekspłozja mogą spowodować poważne obrażenia. Uzupełnianie paliwa powinno odbywać się w miejscach dobrze wentylowanych przy zatrzymanym silniku.

Odkręć korek wlewu paliwa (rys. F, 1). Napełnij zbiornik paliwa benzyną. Po zakończeniu nalewania paliwa, upewnij się, że korek wlewu paliwa jest pewnie dokręcony. Przekręć korek odpowietrznika w pozycję ON (rys. F, 2).

7. Włączanie urządzenia

Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Obowiązki operatora

Zapoznaj się z instrukcją użytkowania i bezpieczeństwa pracy. Upewnij się, że wiesz jak szybko zatrzymać zespół

prądotwórczy oraz zapoznaj się z działaniem wszystkich elementów sterujących. Zabrania się obsługiwać urządzenia bez właściwego przeszkolenia. Przed pierwszym uruchomieniem należy sprawdzić poziom oleju oraz paliwa.

Przed przystąpieniem do pierwszego uruchomienia maszyny pamiętaj o dokładnym uziemieniu generatora. W tym celu odkręć śrubę (Rys C, 10) i zamontuj kabel uziemienia pod łbem śruby (kabel nie znajduje się w zestawie). Następnie dokręć śrubę tak aby kabel był dokładnie zablokowany. Drugą końcówkę kabla podłącz do przewodzącego pręta umieszczonego w ziemi. Przed przystąpieniem do uruchomienia silnika, do generatora nie należy podłączać żadnych urządzeń.

Uruchamianie urządzenia

1. Przełącznik (rys. G, 2) ustawić w pozycję ssanie.

2. Pociągnąć energicznie za linkę rozrusznika (Rys. G, 1), a następnie zwolnić linkę by swobodnie wróciła do początkowego położenia. Silnik powinien rozpocząć pracę.

3. Po nagrzaniu się silnika i stabilnej pracy urządzenia, wyłączyć ssanie (przełącznik ustawić w pozycję ON).

4. Podłączyć odbiornik do gniazda napięcia.

Podczas pracy urządzenia odpowietrzać zbiornik paliwa, ustawiając pokrętło odpowietrznika w pozycje ON.

8. Użytkowanie urządzenia

⚠ UWAGA Nie uruchamiaj urządzenia wewnątrz pomieszczeń, spaliny zwierają trujący tlenek węgla.

Nie podłączaj urządzeń, których moc znamionowa przekracza 80% wartości nominalnej mocy generatora.

Silniki elektryczne podczas rozruchu charakteryzują się chwilowym zwiększonym poborem mocy, co może spowodować zadziałanie zabezpieczenia przeciążeniowego i wyłączeniem zespołu. W celu ponowniego uruchomienia zespołu prądotwórczego należy wyłaczyć urządzenie (przełącznik rys. A, 2 w pozycję OFF), zresetować bezpiecznik (rys. A, 3 dla gniazd 230 V, rys. A, 7 dla gniazda 12 V d.c.) i ponownie uruchomić zespół prądotwórczy.

Tryb ECO (rys. A, 4)

Przełączenie trybu ECO (przełącznik w pozycji ON) spowoduje, że zespół prądotwórczy, przy generowaniu takiej samej mocy, będzie pobierał mniej paliwa. Jest to realizowane poprzez wolniejsze, bardziej płynne zwiększanie mocy.

Połączenie równoległe (rys. A, 9)

Istnieje możliwość podłączenia równoległego dwóch urządzeń DEGA2000. Za pomocą przewódu (nie wiadomo czy będzie w kompletacji) połączyć urządzenia za pośrednictwem gniazda połączenia równoległego (rys. A. 9). Uruchomić oba zespoły prądotwórcze. Para zespołów prądotwórczych będzie generować moc ok. 3,6 kW.

Podłączenie kilku urządzeń

W przypadku podłączenia kilku urządzeń, nie należy uruchamiać ich jednocześnie. W przypadku konieczności użycia przedłużaczy, przedłużacze nie powinny być dłuższe niż:

- 60m dla przekróju 1,5 mm²

- 100m dla przekróju 2,5 mm²

Zatrzymanie silnika

Przed przystąpieniem do wyłączenia urządzenia odłącz wszystkie odbiorniki wyciągając wtyczkę z gniazdka generatora. Następnie przełącz włącznik zapłonu (Rys G) do pozycji „OFF”.

A UWAGA W przypadku konieczności wyłączenia awaryjnego generatora należy od razu przełączyć włącznik zapłonu do pozycji „OFF”. Po zakończeniu pracy rura wydechowa może być gorąca, przed podjęciem czynności obsługowych, odczekaj aż ostygnie.

9. Bieżące czynności obsługowe

⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Przed przystąpieniem do kontroli, naprawy lub konserwacji zatrzymaj silnik i odczekaj do momentu zatrzymania się wszystkich wirujących elementów. Odiącz przewód napięcia od świecy zapłonowej tak aby wyeliminować przypadkowe uruchomienie.

Harmonogram prac konserwacyjnych

Zawsze przed uruchomieniem urządzenia:

Skontroluj i uzupełnij poziom paliwa w baku.

Skontroluj i starannie dokręć uziemienie.

Zakres obsługi	Po pracy	Po 1-szym miesiącu użytkowania	Co 3 miesiące lub co 50 godzin	Co 6 miesięcy lub co 100 godzin	Co 1 rok lub co 300 godzin
Sprawdzanie stanu oleju	X
Wymiana oleju		X
Sprawdzanie filtra powietrza		X
Czyszczenie filtra powietrza			X
Wymiana świecy zapłonowej				X
Kontrola przewodów paliwowych					X
Kontrola przewodów wysokiego napięcia					X

Czyszczenie filtra powietrza

Zabrudzony filtr powietrza może doprowadzić do niewłaściwej pracy silnika i do zwiększonego poboru paliwa.

⚠ UWAGA Zabrania się czyszczenia filtra powietrza i jego elementów za pomocą rozpuszczalnika, może to doprowadzić do pożaru. Zabrania się uruchamiania urządzenia bez filtra powietrza, doprowadzi to do szybszego zużycia silnika.

1. odkręć wkręty (rys. B, 3) i zdejmij osłone (zwróć uwagę na zatrzaski w dolnej części osłony)

2. zlokalizuj osłone filtra paliwa

3. odkręć wktręt zabezpieczający i zdjejmij osłonę filtra

4. zdjejmij filtr paliwa i wyczyść.

Montaż przeprowadź w odwrotnej kolejności.

Wymiana świecy zapłonowej

Zalecana świeca: A7RTClub jej odpowiednik.

⚠ UWAGA Zastosowanie nieprawidłowej świecy może spowodować uszkodzeniem silnika.

Aby wymienić świecę, odkręć wkręty (rys. B, 3) i zdjejmij osłonę boczną (zwróć uwagę na zatrzaski w dolnej części osłony), zdjejmij zaślepkę z górnej części obudowy (rys. F, 3), odlącz fajkę świecy zapłonowej (Rys. H, 1) i usuń wszelkie zabrudzenia z obszaru przewodów świecy. Następnie za pomocą klucza do świecie znajdującego się w zestawie, odkręć świecę zapłonową. Sprawdzić stan świecy zapłonowej.

- Jeżeli elektrody są zużyte lub jeśli izolator jest pęknięty lub zniszczony - wymień taką świece.

- Jeżeli świeca zapłonowa zanieczyszczona jest nagarem - usuń nagar za pomocą szczotki drucianej lub środka do czyszczenia świecie w sprayu.

Zmierz przerwę pomiedzy elektrodami za pomocą szczelinomierza, elektrody powinny mieć odpowiednią szczelinę, która powinna wynosić od (0,7-0,8) mm (Rys.

K). Popraw przerwę, jeśli to konieczne, ostrożnie doginając elektrodę.

- Sprawdź, czy podkładka uszczelniająca świecy jest w dobrym stanie

- Wkręcaj ponownie świecę ręką w celu unikniecia zerwania gwintu, aż do wyczuwalnego oporu.

- Dokręć kluczem do świecie. W przypadku kiedy wykorzystujesz używaną świecie, dokręć ją kluczem o max. ¼ brotu, nową świecę o ½ obrotu.

Jeśli znasz wartość momentu z jaką należy dokręcić świecę i posiadasz klucz dynamometryczny, użyj klucza dynamometrycznego.

Wymiana oleju

Wymianę oleju przeprowadzaj w rękawich ochronnych.

Zlewaj olej, gdy silnik jest jeszcze ciepły, ponieważ olej jest bardziej płynny i zawiera więcej zanieczyszczeń;

- odkręć wkręty i zdjejmij osłonę boczną (rys. B, 3; zwrócić uwagę na zatrzaski w dolnej części osłony),

- odkręć korek wlewu oleju (rys. B, 1)

- korzystając z lejka przy wlewie oleju, zlej zużyty olej do wcześniej przygotowanego pojemnika.

- napełnij zbiornik oleju świeżą porcją oleju silnikowego

Wymieniaj olej zgodnie z zalecanym harmonogramem.

A UWAGA Nie wylewaj do gruntu ani do kanalizacji zużytego oleju. Zużyty olej dostarcz do najbliższego punktu zbierania odpadów niebezpiecznych.

Przechowywanie

⚠ UWAGA Opary benzyny są wybuchowe. Nie wolno przechowywać benzyny dłużej niż 30 dni. Urządzenia nie wolno

przechowywać w pobliżu źródeł otwartego ognia. Przed przygotowaniem generatora do przechowywania upewnić się, że silnik całkowicie ostygl.

Przygotowanie do przechowywania

Gdy planowane jest przechowywanie nieużywanego urządzenia dłużej niż 30 dni; • Spuść paliwo ze zbiornika.

• Odlącz fajkę świecy zapłonowej.

Ustaw pokrętło odpowietrznika zbiornika w pozycji OFF

Pamiętaj, że urządzenia nie należy przechowywać w pomieszczeniach o dużej wilgotności.

Transport

Przed przystąpieniem do transportu należy całkowicie spuścić płyny eksploatacyjne takie jak paliwo oraz olej. Odłączyć fajkę świecy.

Zespół transportować w pozycji poziomej z zakręconym wlewem paliwa.

10. Części zamienne i akcesoria

Paliwo

Zalecana benzyna bezołowiowa 95

Zalecana świeca:

A7RTC lub odpowiednik.

Olej silnikowy

Zalecany olej DEGL01 typ SAE 10W-30 firmy Dedra Exim

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odlączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Silnik nie daje się uruchomić	Brak paliwa w zbioniku	Napełnij zbiornik paliwa
	Stare paliwo	Opróżnić układ zasilania zestarego paliwa, zbiornik napełnij świeżą porcją czystego paliwa
	Zapłon nie jest włączony	Włącz zapłon za pomocą przycisku
	Kranik paliwa w pozycji zamkniętej	Otwórz kranik paliwa
	Nie podłączono przewodu wsokiego napięcia do świecy	Przewód wysokiego napięcia podłącz do świecy zapłonowej
	Brudna lub uszkodzona świeca zapłonowa	Oczyć świecę, wadliwą świecę wymień na nową.
	Nie włączono ssania	Włącz ssanie
Silnik pracuje nierównomier nie	Lużny przewód wysokiego napięcia	Podłącz właściwie przwód wysokiego napięcia do świecy
	Stare lub zanieczyszczone paliwo w układzie zasilania	Opróżnij układ zasilania ze starego paliwa, zbiornik napełnij świeżym paliwem
Brak napięcia w gnieżdzie 12V	Przycisk bezpiecznika 12V jest wyłączony	Włącz przycisk bezpiecznika
Brak napięcia w gnieżdzie 230V	Przycisk bezpiecznika 230V jest wyłączony	Włącz przycisk bezpiecznika

!UWAGA

Zespół prądotwórczy wyposażony jest w czujnik pozimu oleju. W przypadku zbyt niskiego poziomu oleju, czujnik

spowoduje brak możliwości ururchomienia zespołu prądotwórczego. W związku z tytm, w sytuacji, gdy urządzenie nie daje się uruchomić, w pierwszej kolejności należy sprawdzić stan oleju. W przypadku zbyt niskiego poziomu oleju należy go uzupełnić.

12. Kompletacja urządzenia

1. Zespół prądotwórczy – 1 szt., 2. Klucz do świecie – 1 szt., 3. Kabel do akumulatora - 1 szt., 4. Wtyczka – 2 szt.

13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi

w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skonaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

14. Wykaz części do rysunków złożeniowych

LP	Nazwa części	LP	Nazwa części
1.1	Osłona rękojeści rozrusznika	4.11	Nakrętka zabezpieczająca
1.2	Rękojeść rozrusznika	4.12	Pierścień
1.3	Obudowa linki rozrusznika	4.13	Rama silnika
1.4	Osłona przełącznika	4.14	Wkręt
1.5	Wkręt	5.1	Wkręt M5*12
1.6	Przełącznik	5.2	Osłona tłumika
1.7	Osłona lewa	5.3	Osłona
1.8	Wkręt ST4.2*10	5.4	Pierścień 5 x 4
1.9	Wkręt M6 x 18	5.5	Rama panelu
1.10	Obudowa część lewa	5.6	Włącznik prądnicy
1.11	Nakrętka 18 x 13-M5	5.7	Gniazdo 12 V
1.12	Amortyzator silnika	5.8	Gniazda połączenia równoległego
1.13	Wkręt	5.9	Nakrętka M6
2.1	Wkręt M6 x 18	5.10	Podkładka sprężynująca Ф6

2.4	Nakrętka 18 x 13-M5	5.13	Gniazdo 230V
2.5	Obudowa część prawa	5.14	Włącznik
2.6	Wkręt M6 x 20	5.15	Wkręt ST3.5 x 13F
2.7	Zaślepka świecy zapłonowej	5.16	Wskaźnik przeciążenia
2.8	Wziernik	5.17	Wskaźnik wyjścia AC
2.9	Mocowanie korka paliwa	5.18	Wskaźnik niskiego poziomu oleju
2.10	Osłona prawa	5.19	Baza panelu
2.11	Wkręt M6x 12	6.1	Wskaźnik poziomu paliwa
2.12	Zaślepka wlewu oleju	6.2	Korek zbiornika paliwa
2.13	Wkręt M6*12	6.3	Filtr paliwa
3.1	Wkręt M6*22	6.4	Amortyzator
3.2	Podkładka płaska	6.5	Zbiornik paliwa
3.3	Gumowa zaślepka	6.6	Przewód paliwa
3.4	Tuleja stopki gumowej	6.7	Uchwyt przewodu paliwa
3.5	Nakrętka	6.8	Uchwyt przewodu paliwa
3.6	Nakrętka	6.9	Filtr paliwa
3.7	Podstawa pompy	7.1	Zaślepka
3.8	Nakrętka 18 x 13-M5	7.2	Wkręt M6 x 30
3.9	Amortyzator	7.3	Wkręt M6*35
3.10	Amortyzator duży	7.4	Część tylna obudowy silnika
3.11	Wręt M6 x 12	7.5	Trzpień ustalający
3.12	Amortyzator mały	7.6	Stojan
4.1	Wkręt ST4.8 x 13F	7.7	Wkręt M5*35
4.2	Włącznik	7.8	Nakrętka M12 x 1.25
4.3	Uchwyt przewodu paliwa	7.9	Wirnik
4.4	Przewód paliwa	7.10	Turbina
4.5	Uchwyt Φ10	7.11	Wkręt M6*16
4.6	Linka rozrusznika	7.12	Silnik JF148FE
4.7	Sprężyna powrotna	7.13	Układ inwertorowy
4.8	Wspornik	7.14	Wkręt M6*12
4.9	Wkręt M5 x 20	7.15	Wkręt M6 x 18
4.10	Mostek

Karta gwarancyjna

na

Zespół prądotwórczy małej mocy

Nr katalogowy: DEGA2000 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

2.2	Podkładka	5.11	Podkładka płaska
2.3	Amortyzator silnika	5.12	Wkręt M6 x 18

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980,00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Zespół prądotwórczy małej mocy	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np.

poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

CZ Obsah

Pre doplnenie oleja:
