INSTRUKCJA OBSŁUGI DEGB3600K DEDRA
Zespół prądotwórczy małej mocy
Instrukcja obsługi z kartą gwarancyjną
Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl
serwis@dedra.pl www.dedra.pl

- Zdjęcia i rysunki

- Zdjęcia i rysunki
- Opis urządzenia
- Przeznaczenie urządzenia
- Ograniczenie użycia
- Dane techniczne
- Przygotowanie do pracy
- Włączanie urządzenia
- Użytkowanie urządzenia
- Bieżące czynności obstługowe
- Części zamienne i akcesoria
- Samodzielne usuwanie usterek
- Kompletacja urządzenia
- Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
- Wykaz części do rysunku złożeniowego
- Karta gwarancyjna
Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.
Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia zone symbolem i wszystkie instrukcje.
Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.
Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.
2. Opis urządzenia

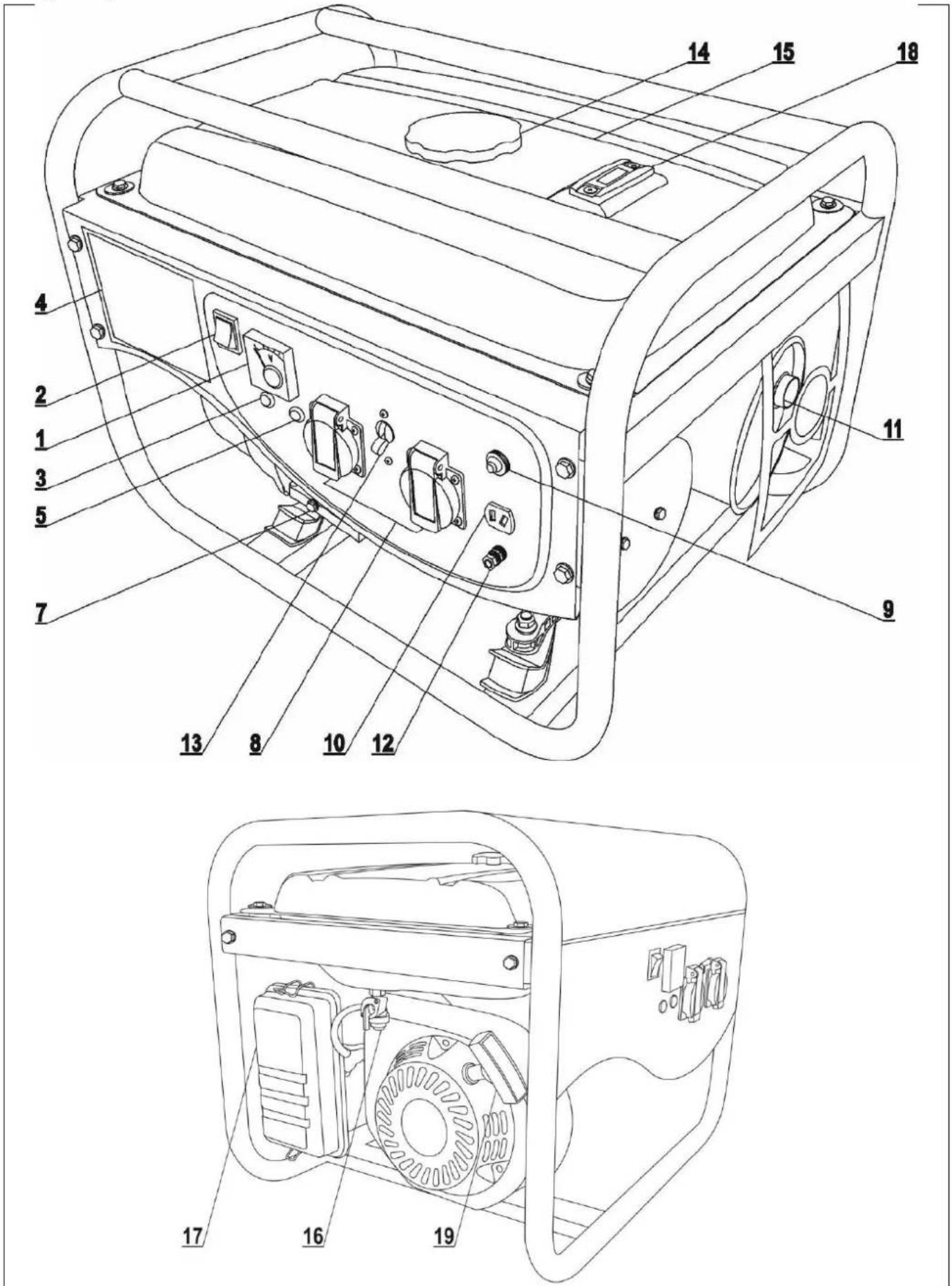

Rys. A: 1. Woltomierz; 2. Włącznik; 3. Dioda sygnalizująca włączenie zespołu;
4. Tabliczka znamionowa; 5. Dioda kontrolna poziomu oleju; 6. Wlew oleju;
7. Zawór spustowy oleju; 8. Gniazda AC 230V; 9. Wyłącznik przeciążeniowy
zabezpieczenia DC 12V; 10. Gniazdo DC 12V; 11. Wylot gorących spalin;
12. Śruba do uziemnienia zespołu; 13. Wyłącznik przeciążeniowy
zabezpieczenia AC 230V; 14. Wiew paliwa; 15. Bak paliwa; 16. Kranik paliwa;
17. Filtr powietrza; 18. Wskaźnik poziomu paliwa; 19. Linka rozrusznika
3. Przeznaczenie urządzenia
Zespół prądotwórczy jest to urządzenie elektroenergetyczne stanowiące samodzielne źródło prądu. Zespoły prądotwórcze są autonomicznymi zespołami do wytwarzania energii elektrycznej. Zespół prądotwórczy w zastosowaniu podstawowym służy do wytwarzania energii elektrycznej dla różnych odbiorników (silniki, oświetlenie, ogrzewanie itd.) na tym obszarze, gdzie nie ma żadnych innych źródeł.
Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.
4. Ograniczenia użycia
Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.
Maszyna może być użytkowana tylko i wyłącznie z częściami oryginalnymi. Zespół prądotwórczy nie może pracować w pomieszczeniach zamkniętych. Zespół prądotwórczy nie może pracować w atmosferze o bardzo dużej wilgotności powietrza. W razie stwierdzenia uszkodzeń mechanicznych, w szczególności odkształceń obudowy, zbiornika paliwa, nieszczelności (wycieki paliwa) nie należy użytkować urządzenia. Nie wolno użytkować zespołu prądotwórczego również w przypadku stwierdzenia nieprawidłowości w jego działaniu. Należy wówczas bezwzględnie zabezpieczyć urządzenie, a następnie zlecić jego naprawę w autoryzowanym serwisie DEDRA-EXIM Sp. z o.o.
Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługiowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.
Dopuszczalne warunki pracy
Urządzenie nie może być użytkowane w pomieszczeniach zamkniętych. Unikać wilgoci. Nie pozostawiać włączonego urządzenia bez dozoru. Zabrania się podłączania zespołu prądotwórczego do instalacji przydomowej.
- Dane techniczne
| Model | DEGB3600K |
| Silnik spalinowy | tłokowy 4-suwowy |
| Maksymalna moc wyjściowa [W] | 3200 |
| Moc wyjściowa dla pracy ciągłej [W] | 2800 |
| Napięcie sieci [V] | 230 |
| 12V DC | |
| Częstotliwość wyjściowa sieci [Hz] | 50 |
| Natężenie znamionowe [A] | 12,2 |
| Silnik spalinowy (typ) | LB168F |
| Pojemność zbiornika [J] | 15 |
| Klasa wymagań eksploatacyjnych | G2 |
| Klasa zgodności mocy | 96 |
| Gwarantowany poziom mocy dźwięku L_WA [dB(A)] | |
| Masa niezalanego zespołu [kg] | 43 |
| Moc silnika spalinowego [W] | 5100 |
| Obroty silnika [obr/min] | 3600 |
| Pojemność skokowa silnika | 210 ccm |
| Stopień ochrony przed dostępembezpośrednim | IP23M |
| Poziom mocy dźwięku L_WA [dB(A)] | 93,5 |
| Niepewność pomiaru ( K_WA ) [dB(A)] | 3 |
| Współczynnik mocy | 1 |
Dodatkowe dane:
Ilość gniazdek
2 gniazdka 230V prądu zmiennego (AC)
1 gniazdko 12V prądu stałego (DC)
Jest to układ pomagający utrzymać właściwe napięcie wyjściowe zespołu prądotwórczego. W przypadku braku układu AVR lub jego wadliwego działania zespół prądotwórczy nie będzie w stanie utrzymać właściwego napięcia.
Informacja na temat hałasu
Emisja hałasu została określona zgodnie z ISO 8528-10 wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!
Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.
Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.
6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Przed przystąpieniem do pracy upewnij się, że urządzenie jest kompletne, nie nie posiada śladów wgnieceń, przetarć ani innych uszkodzeń. W razie zauważenia jakichkolwiek uszkodzeń skontaktuj się z serwisem Dedra Exim sp. z o.o.
Montaz urządzenia
Do metalowej podstawy (rys.P.) przy użyciu klucza 14 należy dokręcić gumowe noźki za pomocą nakrętek, a następnie przykręcić całość do dolnej ramy od strony szarpanki i filtra nie zapominając o podkładkach. Metalową oś koła osadzić w gnieździe mocującym, które znajduje się w dolnej ramie urządzenia (rys. R). Aby umieścić oś w gnieździe należy wcisnąć trzpień i wsunąć oś w uchwyt tak aby trzpień znalazł się w otworze blokującym, który uniemożliwi wysunięcie osi. Na osie nałożyć koła i przykręcić, za pomocą klucza 19, nakrętkami. Rączki przymocować za pomocą śruby z nakrętką nie zapominając o podkładkach (rys O.) za pomocą klucza 12 i 13. Zamontuj gumowe noźki do ramy urządzenia.
Zalanie zespołu prądotwórczego olejem

Zespół prądotwórczy nie jest zalany olejem, przed przystąpieniem do pracy należy zalać zespół olejem.
Olej silnikowy jest głównym czynnikiem wpływającym na wydajność i żywotność silnika. Należy używać oleju przeznaczonego dla silników 4-suwowych. DEGL01 typ SAE 10W-30 firmy Dedra Exim jest zalecanym olejem do ogólnego użytku.
Urządzenie, wyposażono w czujnik poziomu oleju, który w przypadku niskiego poziomu oleju nie pozwoli na uruchomienie silnika.
Pojemność miski olejowej wynosi około 0,5 litra.
Aby uzupełnić olej:
-
Wykręć korek wlewu oleju, (Rys.C) wytrzyj bagnet w czystą szmatkę.
-
Wlej przygotowaną ilość oleju.
3.Sprawdź poziom oleju i zakręć korek wlewu oleju.
Uzupełnianie paliwa
A UWAGA Benzyna jest łatwopalna, a w pewnych warunkach wybuchowa. Zabrania się palenia, iskrzenia i używania otwartego ognia podczas uzupełniania paliwa w generatorze lub miejscach gdzie przechowywana jest benzyna. Zapłon lub ekspłozja mogą spowodować poważne obrażenia. Uzupełnianie paliwa powlnno odbywać się w miejscach dobrze wentylowanych przy zatrzymanym silniku.
Napełnij zbiornik paliwa (Rys. A.15) benzyną. Po zakończeniu nalewania paliwa, upewnij się, że korek wlewu paliwa (Rys. A.14) jest pewnie dokręcony.
7. Włączanie urządzenia
⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.
Obowiązki operatora
⚠ UWAGA Zapoznaj się z instrukcją użytkowania i bezpieczeństwa pracy. Upewnij się, że wiesz jak szybko zatrzymać zespół prądotwórczy oraz zapoznaj się z działaniem wszystkich elementów sterujących. Zabrania się obsługiwać urządzenia bez właściwego przeszkolenia. Przed pierwszym uruchomieniem należy sprawdzić poziom oleju oraz paliwa.
Przed przystąpieniem do pierwszego uruchomienia maszyny pamiętaj o dokładnym uziemieniu generatora. W tym celu odkręć śrubę (Rys A, 12) i zamontuj kabel uziemienia pod łbem śruby (kabel nie znajduje się w zestawie). Następnie dokręć śrubę tak aby kabel był dokładnie zablokowany. Drugą końcówkę kabla podłącz do przewodzącego pręta umieszczonego w ziemi. Przed przystąpieniem do uruchomienia silnika, do generatora nie należy podłącząć żadnych urządzeń.
Uruchamianie urządzenia
- Przekręć kranik paliwa do pozycji „ON”. Kranik skierowany w dół. (Rys. G)
- Włącz ssanie przesuwając dźwignię do pozycji „CHOKE" (w lewą stronę) (Rys. H).
- Przełącz włącznik zapłonu do pozycji „ON (Rys. A.2).
- Pociągnij energicznie za linkę rozrusznika (Rys. J), a następnie zwolnij linkę by swobodnie wróciła do początkowego położenia. Silnik powinien rozpocząć pracę. Po nagrzaniu się silnika i stabilnej pracy urządzenia, wyłącz ssanie (dżwignia ssania w prawym położeniu).
- Bezpiecznik przeciążeniowy (Rys A, 13), przesuń do góry do pozycji „ON”.
Woltomierz (Rys.A1) pokarze wartość napięcia. - Podłącz odbiornik do gniazda napiecia zmiennego. (Rys.K)
8. Użytkowanie urządzenia
⚠ UWAGA Nie uruchamiaj urządzenia wewnątrz pomieszczeń, spaliny zwierają trujący tlenek węgla.
Nie podłączaj urządzeń, których moc znamionowa przekracza 80% wartości nominalnej mocy generatora.
Silniki elektryczne podczas rozruchu charakteryzują się chwilowym zwiększonym poborem mocy, co może spowodować zadziałanie zabezpieczenia przeciążeniowego i wyłączeniem zespołu.
W przypadku podłączenia kilku urządzeń, nie należy uruchamiać ich jednocześnie. W przypadku konieczności użycia przedłużaczy, przedłużacze nie powinny być dłuższe niż:
- 60m dla przekróju 1,5 mm ^2
- 100m dla przekróju 2,5 mm²
Zatrzymanie silnika
Przed przystąpieniem do wyłączenia urządzenia odłącz wszystkie odbiorniki wyciagając wtyczkę z gniażdka generatora. Następnie przełącz Percentnik zapłonu (Rys I) do pozycji „OFF” i przekręcić kranik paliwa do pozycji „OFF” Rys. G.)
⚠ UWAGA W przypadku konieczności wyłączenia awaryjnego generatora należy od razu przełączyć włącznik zapłonu do pozycji „OFF”. Po zakończeniu pracy rura wydechowa może być gorąca, przed podjęciem czynności obsługowych, odczekaj aż ostygnie.
9. Bieżące czynności obsługowe
⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Przed przystąpieniem do kontroli, naprawy lub konserwacji zatrzymaj silnik i odczekaj do momentu zatrzymania się wszystkich wirujących elementów. Odłąc przewód napięcia od świecy zapłonowej tak aby wyeliminować przypadkowe uruchomienie.
Harmonogram prac konserwacyjnych
Zawsze przed uruchomieniem urządzenia:
Skontroluj i uzupełnij poziom paliwa w baku.
Skontroluj i starannie dokreć uziemienie.
| Zakres obsługi | Po pracy | Po 1-szym miesiącu użytkowania | Co 3 miesiące lub co 50 godzin | Co 6 miesięcy lub co 100 godzin | Co 1 rok lub co 300 godzin |
| Sprawdzanie stanu oleju | X | ||||
| Wymiana oleju | X | ||||
| Sprawdzanie filtra powietrza | X | ||||
| Czyszczenie filtra powietrza | X | ||||
| Wymiana świecy zapłonowej | X |
| Kontrola przewodów paliwowych | X | ||||
| Kontrola przewodów wysokiego napięcia | X |
Czyszczenie filtra powietrza
Zabrudzony filtr powietrza może doprowadzić do niewłaściwej pracy silnika i do zwiększonego poboru paliwa.
A UWAGA Zabrania się czyszczenia filtra powietrza i jego elementów za pomocą rozpuszczalnika, może to doprowadzić do pożaru. Zabrania się uruchamiania urządzenia bez filtra powietrza, doprowadzi to do szybszego zużycia silnika.
- Zdejmij klipsy plastikowej pokrywy filtra powietrza (Rys. L)
- Wyjmij pokrywę filtra powietrza
- Wyciągnij gąbkę filtra powietrza (Rys. M), a następnie oczyść ją i opłucz w letniej wodzie z niewielką ilością detergentu.
- Delikatnie namocz filtr w oleju silnikowym i dokładnie wyciśnij.
- Umieść gąbkę w obudowie filtra i założ pokrywę filtra.
Wymiana świecy zapłonowej
Zalecana świeca: LD F7RTC lub jej odpowiednik.
⚠ UWAGA Zastosowanie nieprawidłowej spowodować uszkodzeniem silnika.
świecy może
Aby wymienić świecę, odłącz fajkę świecy zapłonowej (Rys. B) i usuń wszelkie zabrudzenia z obszaru przewodów świecy. Następnie za pomocą klucza do świec znajdującego się w zestawie, odkręć świecę zapłonową.
Sprawdzić stan świecy zapłonowej.
- Jeżeli elektrody są zużyte lub jeśli izolator jest pęknięty lub zniszczony - wymień taką świecę.
- Jeżeli świeca zapłonowa zanieczyszczona jest nagarem - usuń nagar za pomocą szczotki drucianej lub środka do czyszczenia świecie w sprayu.
Zmierz przerwę pomiedzy elektrodami za pomocą szczelinomierza, elektrody powinny mieć odpowiednią szczelinę, która powinna wynosić od (0,7-0,8)mm (Rys. N). Popraw przerwę, jeśli to konieczne, ostrożnie doginając elektrodę.
- Sprawdź, czy podkładka uszczelniająca świecy jest w dobrym stanie.
• Wkręcaj ponownie świecę ręką w celu unikniecia zerwania gwintu, aż do wyczuwalnego oporu.
- Dokreć kluczem do świecie. W przypadku kiedy wykorzystujesz używaną świecie, dokreć ją kluczem o ^1/8 - ^1/4 obrotu, nową świecie o ^1/2 obrotu.
Jeśli znasz wartość momentu z jaką należy dokręcić świecie i posiadasz klucz dynamometryczny „użyj klucza dynamometrycznego.
Wymiana oleju
Wymianę oleju przeprowadzaj w rękawich ochronnych.
Zlewaj olej, gdy silnik jest jeszcze ciepły, ponieważ olej jest bardziej płynny i zawiera więcej zanieczyszczeń.
- Odkręć śrubę zaworu spustowego oleju(Rys A.7).
- Zlej zużyty olej do wcześniej przygotowanego pojemnika.
• Wkręć śrubę spustu oleju.
- Napełnij miskę olejową świeżą porcją oleju silnikowego.
Wymieniaj olej zgodnie z zalecanym harmonogramem.
⚠ UWAGA Nie wylewaj do gruntu ani do kanalizacji zużytego oleju.
Zużyty olej dostarcz do najbliższego punktu zbierania odpadów niebezpiecznych.
Przechowywanie
A UWAGA Opary benzyny są wybuchowe. Nie wolno przechowywać benzyny dłużej niż 30 dni. Urządzenia nie wolno przechowywać w pobliżu źródeł otwartego ognia. Przed przygotowaniem generatora do przechowywania upewnić się, że silnik całkowicie ostygl.
Przygotowanie do przechowywania
Gdy planowane jest przechowywanie nieużywanego urządzenia dłużej niż 30 dni;
• Spuść paliwo ze zbiornika
•Odlącz fajkę świecy zapłonowej.
Pamiętaj, że urządzenia nie należy przechowywać w pomieszczeniach o dużej wilgotności.
Transport
Przed przystąpieniem do transportu należy całkowicie spuścić płyny eksploatacyjne takie jak paliwo oraz olej. Odłączyć fajkę świecy.
Zespół transportować w pozycji poziomej z zakręconym wiewem paliwa.
10. Części zamienne i akcesoria
Paliwo
Zalecana benzyna bezołowiowa 95
Zalecana świeca:
LD F7RTC lub odpowiednik.
Olej silnikowy
Zalecany olej DEGL01 typ SAE 10W-30 firmy Dedra Exim
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.
Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany
produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).
11. Samodzielne usuwanie usterek
UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.
| Problem | Przyczyna | Rozwiązanie |
| Silnik nie daje się uruchomić | Brak paliwa w zbioniku | Napełnij zbiornik paliwa |
| Stare paliwo | Opróżnić układ zasilania zestarego paliwa, zbiornik napełnij świeżą porcją czystego paliwa | |
| Zapłon nie jest włączony | Włącz zapłon za pomocą przycisku | |
| Kranik paliwa w pozycji zamkniętej | Otwórz kranik paliwa | |
| Nie podłączono przewodu wsokiego napięcia do świecy | Przewód wysokiego napięcia podłącz do świecy zapłonowej | |
| Brudna lub uszkodzona świeca zapłonowa | Oczyć świecę, wadliwą świecę wymień na nową. | |
| Nie włączono ssania | Włącz ssanie | |
| Silnik pracuje nierównomier nie | Lużny przewód wysokiego napięcia | Podłącz właściwie przwód wysokiego napięcia do świecy |
| Stare lub zanieczyszczone paliwo w układzie zasilania | Opróżnij układ zasilania ze starego paliwa, zbiornik napełnij świeżym paliwem | |
| Gaźnik rozregułowany | Wyreguluj gaźnik | |
| Brak napięcia w gnieżdzie 12V | Przycisk bezpiecznika 12V jest wyłączony | Włącz przycisk bezpiecznika |
| Brak napięcia w gnieżdzie 230V | Przycisk bezpiecznika 230V jest wyłączony | Włącz przycisk bezpiecznika |
! UWAGA
Zespół prądotwórczy wyposażony jest w czujnik pozimu oleju. W przypadku zbyt niskiego poziomu oleju, czujnik
spowoduje brak możliwości ururchomienia zespołu prądotwórczego. W związku z tytm, w sytuacji, gdy urządzenie nie daje się uruchomić, w pierwszejkolejności należy sprawdzić stan oleju. W przypadku zbyt nieksiego poziomu oleju należy go uzpełnić.
12. Kompletacja urządzenia
- Zespół prądotwórczy – 1 szt., 2. Klucz do świecie – 1 szt., 3. Kabel DC 12V – 1 szt., 4. Wtyczka – 1 szt., 5. Gumowe nóżki
13. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udziela dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską
Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
14. Wykaz części do rysunku złożeniowego DEGB3600K (Rys. O)
| rys A | rys G | ||
| 1 | Prowadnica zaworu 1 | 1 | Obudowa filtra |
| 2 | Prowadnica zaworu 2 | 2 | Zacisk |
| 3 | Cylinder | 3 | Zacisk |
| 4 | Pierścień | 4 | Filtr powietrza |
| 5 | Uszczelka cylindra | 5 | Nakrętka |
| 6 | Pokrywa | 6 | Podkładka |
| 7 | Uszczelka pookrywy | 7 | Uszczelka |
| 8 | Rurka | 8 | Obudowa filtra tył |
| 9 | Uszczelka | 9 | Podkładka |
| 10 | Śruba | 10 | Podpora |
| 11 | Śruba | 11 | Śruba |
| 12 | Śruba | ||
| 13 | Sworzeń | rys H | |
| 14 | Śruba | 1 | Klin |
| 15 | Świeca | 2 | Wiatrak |
| 3 | Koło startowe | ||
| rys B | 4 | Cewka zapłonowa | |
| 1 | Zespół regulatora | 5 | Fajka świecy |
| 2 | Korbowód | 6 | Koło zamachowe |
| 3 | Czujnik oleju | 7 | Śruba |
| 4 | Regulator | 8 | Nakrętka |
| 5 | Element wirujący | ||
| 6 | Koło zębate | rys J | |
| 7 | Walek | 1 | Wiatrak |
| 8 | Walek | 2 | Wirnik |
| 9 | Walek | 3 | Łożysko |
| 10 | Śruba | 4 | Śruba |
| 11 | Podkładka | 5 | Stojan |
| 12 | Podkładka | 6 | Płytka |
| 13 | Pierścień | 7 | Śruba |
| 14 | Łożysko | 8 | Szczotka elektrografitowa |
| 15 | Uszczelka olejowa | 9 | Pokrywa stojana |
| 16 | O ring | 10 | Śruba |
| 17 | Nakrętka | 11 | Obudowa |
| 18 | Podkładka | 12 | Prostownik |
| 19 | Sworzeń | 13 | AVR |
| 20 | Śruba | 14 | Śruba |
| 21 | Czujnik oleju | 15 | Obudowa tylna |
| 22 | Śruba | 16 | Śruba |
| rys C | rys K | ||
| 1 | Obudowa przekładni | 1 | Zacisk rurki |
| 2 | Podkładka | 2 | Przewód paliwowy |
| 3 | Korek wlewu oleju | 3 | Zakrętka zbiornika |
| 4 | O ring | 4 | Filtr paliwa |
| 5 | Uszczelka olejowa | 5 | Zbiornik paliwa |
| 6 | Sworzeń | 6 | Wskaźnik poziomu paliwa |
| 7 | Śruba | 7 | Śruba |
| 8 | Łożysko | 8 | Podkładka |
| 9 | Gumowa podkładka | ||
| rys D | 10 | Rama | |
| 1 | Pierścień | 11 | Nakrętka |
| 2 | Tłok | 12 | Amortyzator |
| 3 | Sworzeń | 13 | Nakrętka |
| 4 | Łącznik | 14 | Śruba |
| 5 | Wal korbowy | 15 | Blacha mocująca |
| 6 | Śruba | 16 | Kranik paliwa |
| 7 | Pierścień | 17 | Filtr |
| 8 | Walek zębaty | 18 | Pojemnik |
| 9 | Koło zębate | ||
| rys L | |||
| rys E | 2 | Obudowa tylna | |
| 1 | Walek rozrządu | 3 | Kondenstaor |
| 2 | Pręt | 4 | Śruba |
| 3 | Ramię | 5 | Zabezpieczenie przeciążeniowe |
| 4 | Zawór | 6 | Obejma |
| 5 | Nakrętka | 7 | Śruba |
| 6 | Sprężyna | 8 | Gniazdo 230V |
| 7 | Zawór wewnętrzny | 9 | Nakrętka |
| 8 | Zawór zewnętrzny | 10 | Śruba |
| 9 | Sprężyna | 11 | Panel sterowania |
| 10 | Gniezdo sprężyny | 12 | Śruba |
| 11 | Gniezdo sprężyny | 13 | Śruba |
| 12 | Zawór | 14 | Gniazdo 12V |
| 13 | Płyta | 15 | Woltomierz |
| 14 | Śruba | 16 | Lampka oleju |
| 15 | Nakrętka | 17 | Włącznik silnika KCD2 15A 250V |
| 18 | Śruba | ||
| rys F | |||
| 1 | Podkładka | rys M | |
| 2 | Iglica | 2 | Szarpanka |
| 3 | Pływak | ||
| 4 | Komora pływaka | rys N | |
| 5 | Śruba | 4 | Tłumik |
| 6 | Śruba | ||
| 7 | Dławik | ||
| 8 | Gaźnik | ||
| 9 | Śruba | ||
| 10 | Dysza | ||
| 11 | Tłumik | ||
| 12 | Pierścień | ||
| 13 | Pierścień | ||
| 14 | Pierścień filtra | ||
| 15 | Dźwignia | ||
| 16 | Nakrętka | ||
| 17 | Sworzeń | ||
| 18 | Pilot dyszy | ||
| 19 | Dysza |
Karta gwarancyjna
na
Zespół prądotwórczy małej mocy
Nr katalogowy: DEGB3600K nr partii: ....
(zwane dalej Produktem)
Data zakupu Produktu: ......
Pieczęć sprzedawcy
Data i podpis sprzedawcy: ....
Oświadczenie Użytkownika:
Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Data i miejsce Podpis Użytkownika
I. Odpowiedzialność za Produkt
- Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
- Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
- Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
- Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
- W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.
II. Okres gwarancji
| Elementy Produktu | Czas trwania ochrony gwarancyjnej |
| Zespół prądotwórczy małej mocy | 24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej |
III. Warunki skorzystania z gwarancji
- Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz
z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi. - Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
- Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
- Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi. -
Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
-
numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
- Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.
IV. Procedura reklamacyjna
-
W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
-
Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
-
Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
-
Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
-
Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
-
Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
-
Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
-
Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
-
Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
-
Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah
Pre doplnenie oleja:
(tykajúce są domácností)
