INSTRUKCJA OBSŁUGI DED8825 DEDRA

[e-mail] www.dedra.pl

Zdjęcia i rysunki

			A
B	C	D
EFG
HIJK

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podlczenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument.

W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

⚠ UWAGA Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią instrukcji obsługi. Prosimy o zachowanie instrukcji obsługi, ogólnych przepisów bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

⚠ UWAGA Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w ogólnych przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, należy przekazać jej również instrukcję obsługi, ogólne przepisy bezpieczeństwa pracy i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie ogólne przepisy bezpieczeństwa pracy i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem

i/lub poważnymi obrażeniami. Zachować wszystkie instrukcje, ogólne przepisy bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. Opis urządzenia

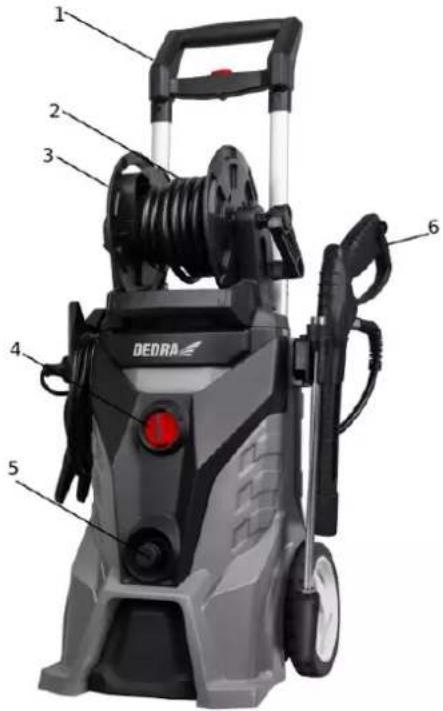

Rys. A: 1. Rękojeść teleskopowa, 2. Wąż ciśnieniowy, 3. Bęben węża, 4. Włącznik, 5. Króciec wlotowy, 6. Pistolet natryskowy z lancą

3. Przeznaczenie urządzenia

Myjka ciśnieniowa wyposażona jest w zabudowaną pompę. Jest to urządzenie czyszczące i przeznaczone wyłącznie do użytkowania w gospodarstwach domowych. Myjka wytwarza wysokie ciśnienie dzięki czemu z łatwością usuwa brud z różnych powierzchni i ma zastosowanie: czyszczenie pojazdów, maszyn, narzędzi, tarasów, schodów, narzędzi ogrodowych za pomocą strumienia wody pod ciśnieniem z możliwością zastosowania środków czyszczących przeznaczonych do używania z myjkami ciśnieniowymi, z zastosowaniem akcesoriów, dodatków rekomendowanych przez firmę DEDRA EXIM Sp. z o. o.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunkach pracy, zawartych w instrukcji obsługi

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy Praca ciągła S1. Chronić przed mrozem.

1. Dane techniczne

Myjka ciśnieniowa model DED8825
Silnik elektryczny komutatorowy
Napięcie pracy [V, Hz] 230 V ~50 Hz
Moc znamionowa silnika [W]	2500
Ciśnienie robocze [bar]	130
Maksymalne ciśnienie robocze [bar]	195
Maksymalne ciśnienie wejściowe [bar]	7
Maksymalna wydajność [L/h]	450
Długość węża wodnego [m]	10
Maksymalna temperatura w obiegu [°C]:	60
Przepływ wody [L/min]	7
Maksymalny przepływ wody [L/min]	7,5
Stopień ochrony:	IPX5
Tryb pracy silnika	S1
Klasa ochronności elektrycznej	I
Masa urządzenia [kg]	18
Poziom ciśnienia dźwięku LPA [dB(A)]	73,6
Poziom mocy dźwięku LWA [dB(A)]	84,54
Niepewność pomiaru Kłpa / Klwa [dB(A)]	3
Poziom drgań ah [m/s2]	2,52
Niepewność pomiaru k_ah [m/s2]	1,5
Gwarantowany poziom dźwięku [dB(A)]	98

Informacja na temat drgań i hałasu

Wartość łączna drgań a h oraz niepewność pomiaru określono zgodnie z normą EN 60335-2-79 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 60335-2-79 wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania. Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnic od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

UWAGA Wszystkie czynności opisane w tym rozdziale przeprowadzaj przy odłączonym źródle zasilania. Upewnić się, że instalacja wodociągowa jest sprawna. Montażu dokonywać przy zakręconym kranie z wodą.

Upewnić się, że w kompletacji znajdują się wszystkie elementy urządzenia. Sprawdzić, czy myjka nie jest uszkodzona.

Do króca wlotowego podłączyć wąz podający wodę. Zastosować filtr. Rozwinąć wąz ciśnieniowy. Do gwintowanej końcówki węża ciśnieniowego przykręcić pistolet natryskowy. W zależności od zastosowanego akcesorium należy:

- przykręcić lancę metalową i za jej pomocą dokonywać operacji mycia - zastosować przejściówkę na szybkozłączkę i za jej pośrednictwem zamontować lancę plastikową, do której można domontować kolejne akcesoria.

Dodatkowo po zamontowaniu przejściówki na szybkozłączkę istnieje możliwość stosowania innych akcesoriów niż dołączone do urządzenia, które oferuje Dedra-Exim. Lista akcesoriów została podania poniżej w punkcie 11. Części zamienne i akcesoria.

Urządzenie jest gotowe do pracy.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia: przewód min. 1,5mm bezpiecznik typu B 16A:

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonaj czynności opisane w rozdziale „Przygotowanie do pracy”.

⚠ UWAGA Stosuj tylko przedłużacze ogrodowe, dostosowane do pracy na zewnątrz pomieszczeń.

Przed włączeniem myjki, każdorazowo należy sprawdzić czy wszystkie elementy odpowiedzialne za bezpieczeństwo pracy są sprawne, niepołamane. Nie pracować urządzeniem niesprawnym. Myjkę należy uruchomiać w pozycji pionowej. Myjkę uruchamiamy włącznikiem, który znajduje się na przedniej części obudowy.

9. Użytkowanie urządzenia

⚠ UWAGA Opisane w tym rozdziale czynności nastawne i montażowe należy zawsze wykonywać przy wyjętej z gniazdka wtyczce.

Dopiero po zakończeniu czynności obsługowych związanych z przygotowaniem myjki do pracy (Pkt 6) można włączyć ją do sieci.

⚠ UWAGA Należy pamiętać, że przy montażu oraz demontażu jakichkolwiek akcesoriów najpierw należy wcisnąć przycisk blokady spustu pistoletu, znajdujący się w

dolnej części rękojeści, aby uniemożliwić przypadkowe uruchomienie. Po dokonaniu zmian przycisk blokady spustu należy zwolnić.

Nie wolno kierować strumienia wysokociśnieniowego na ludzi, zwierzęta czy osprzęt elektryczny, oraz na samo urządzenie. Chronić przed mrozem.

Myjka jest urządzeniem do mycia ciśnieniowego różnych powierzchni przy zastosowaniu wszelkiego rodzaju lanc. Podczas mycia należy zwrócić uwagę na rodzaj mytej powierzchni, gdyż duże ciśnienie wody wydostające się z dyszy lancy może spowodować jej zniszczenie. Zawsze przed rozpoczęciem prac należy wykonać próbę na próbnym kawałku. Myjąc powierzchnie lakierowane należy zachować odległość od powierzchni min. 30cm.

Ustawienie kształtu strugi wodnej (lanca metalowa)

Dysza znajdująca się na końcu lancy roboczej jest przestawna i umożliwia pracę z szerokim płaszczem wody lub skupionym strumieniem. Chcząc zmienić kształt strumienia wody należy postępować zgodnie z następującymi krokami: Przytrzymać mocno w ręki lance Wolną ręką należy chwycić plastikową osłonę dyszy, kręcąc dyszą w prawo będzie strumień wąski, kręcąc w lewo będzie strumień szeroki. Czyszczenie szeroką strugą używane może być do dużych powierzchni. W przypadku ustawienia wąskiej strugi można czyścić szczeliny, fugi itp. Zwiększenie szerokości strumienia zmniejsza ciśnienie wody wydostającej się z dyszy.

Ustawienie kąta strugi wodnej

W pistolecie natryskowym z lancą w celu zmiany kąta padania strugi wody należy poluzować lancę w złączu gwintowanym pistoletu. Ustawić porządny kąt a następnie całość mocno skręcić.

Używanie pianownicy

Myjka może być używana z odpowiednimi detergentami służącymi do wytworzenia piany czyszczącej do tego celu służy pianownica. Przed przystąpieniem do nanoszenia piany należy odpowiednio zmontować pistolet natryskowy z pianownicą.

Należy najpierw do gniazda pistoletu przykręcić przejściówkę na szybkozłączkę, a następnie do niej zamontować pianownicę poprzez wsunięcie jej w gniazdo i przekręcenie aż do zablokowania. Niedokładne zamontowanie uniemożliwi poprawną pracę. Jeśli zbiorniczek pianownicy nie będzie znajdował się prostopadle do ziemi to należy dokonać regulacji kąta. W tym celu należy poluzować gniazdo na pistolecie natryskowym, ustawić złączkę wraz z pianownicą pod odpowiednim kątem i wszystko skręcić.

Do zbiorniczka pianownicy należy dozować odpowiedni i przeznaczony do tego detergent według specyfikacji i zaleceń producenta detergentu. Używanie końcówek do mycia (szczotka płaska, dysza turbo, dysza, dysza obrotowa)

Zastosowanie myjki można rozszerzyć poprzez zamontowanie odpowiednich akcesoriów (szczotka płaska, dysza turbo, dysza, dysza obrotowa), w zależności od wykonywanej pracy. Przed przystąpieniem do prac należy wcześniej odpowiednio zmontować wybrane akcesoria z pistoletem natryskowym.

Należy najpierw do gniazda pistoletu przykręcić przejściówkę na szybkozłączkę, a do niej zamontować przedłużkę. Następnie do gniazda przedłużki wtykamy i przykręcamy końcówkę odpowiedniego akcesorium. Niedokładne zamontowanie uniemożliwi poprawną pracę, np. jeśli szczotka płaska nie będzie znajdować się prostopadle czyszczonej powierzchni to należy dokonać regulacji kąta. W tym celu należy poluzować gniazdo na pistolecie natryskowym, ustawić złączkę wraz ze szczotkę pod odpowiednim kątem i wszystko skręcić.

! UWAGA

Zawsze po zakończonej pracy należy zamknąć dopływ wody. Wyłączyć myjkę oraz nacisnąć i przytrzymać spust pistoletu natryskowego w celu zrzutu wody (ciśnienia) z przewodów

ciśnieniowych oraz pompy. Wyciągnąć wtyczkę przewodu z gniazdka źródła zasilania. Zablokować spust w pistolecie i odstawić pistolet do kieszeni myjki.

10. Bieżące czynności obsługowe

! UWAGA

Wszystkie czynności opisane w tym rozdziale przeprowadzaj przy odłączonym źródłe zasilania.

W celu zapewnienia bezpieczeństwa pracy i przedłużenia żywotności urządzenia należy regularnie przeprowadzać czynności przeglądowe w warunkach warsztatowych.

W przypadku, gdy ciśnienie wody jest słabe należy sprawdzić i w razie potrzeby oczyścić filtr znajdujący się króccu przyłącza wodnego. Należy odkręcić króciec, wyjąc znajdująca się w środku uszczelkę gumową a następnie wysunąć filtr. Filtr należy umyć pod bieżącą woda i oczyszczony zamontować ponownie.

W przypadku, gdy detergent nie jest pobierany ze zbiorniczka należy zdemontować pokrywkę z rurką dozującą a następnie sprawdzić filtr zamontowany na końcu. Pozostawione resztki detergentu mogły

zaschnąć blokując przepływ. Filtr należy zdemontować i wymyć pod bieżącą wodą.

W przypadku zapchania się dyszy lancy należy ją udrożnić przy pomocy igły.

! UWAGA

Nie można myć urządzenia pod bieżącą woda (ryzyko zalania i porażenia prądem elektrycznym).

Przechowywanie i transport

Gdy urządzenie nie jest użytkowane, przechowywuj je w miejscu poza zasięgiem dzieci. W czasie przenoszenia w inne miejsce pracy, wyłącz urządzenie i odłącz od przedłużacza.

W przypadku transportu myjki zawsze należy pamiętać, że zbiorniczek na detergent musi być pusty. Urządzenie musi być tak zabezpieczone, aby nie przewróciło się. Nie przechowywać myjki w temperaturze niszsej niż 5°C. Ujemne temperatury mogą spowodować zamarznięcie wody w myjce lub akcesoriach i trwale je uszkodzić.

11. Części zamienne i akcesoria

Dostępne w sprzedaży: Lanca DED882220, Dysza turbo DED882221, Dysza obrotowa 180 stopni DED882222, Dysza DED882223, Pianownica DED882224, Szczotka płaska DED882225, preparaty czyszczące dla myjek wysokociśnieniowych DED8823A1, DED8823A2, DED8823A3, DED8823A4, DED8823A5, DED8823A6, DED8823A35, DED8823A55, DED8823A65, DED8823A7, DED8823A8 W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.

ProblemMyjka ciśnieniowa nie działa	PrzyczynaUszkodzony włącznikUrządzenie nie podłączone do źródła zasilaniaNapięcie zasilania jest nieodpowiednie	RozwiązaniePrzekazać do serwisu celemWymiany włącznika na nowyPodłączyć urządzenie do źródła zasilaniaSprawdzić czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej
Urzadzenie nie wytwarza ciśnienia	Brak wodyZapchany filtr wody	Sprawdzić podłączenie wodyWyczyścić filtr
Wahania ciśnienia	Zabrudzona dyszaNieodpowiednia ilość wodyZapchany filtr wody	Oczyścić dyszeSkorygować ilość wodyWyczyścić filtr
Nieszczelność	Niedokręcony króciec przyłączeniowy do węza z wodąNieszczelność urządzenia	Dokręcić mocniej króciec do myjkiPrzekazać urządzenie do Serwisu DEDRA

13. Kompletacja urządzenia

1. Myjka ciśnieniowa – 1 szt. 2. Pistolet natryskowy – 1 szt. 3. Wąż ciśnieniowy 10 m – 1 szt. 4. Lanca metalowa – 1 szt. 5. Lanca plastikowa – 1 szt. 6. Filtr – 1 szt. 7. Pianownica – 1 szt. 8. Szczotka płaska – 1 szt. 9. Dysza obrotowa 180 stopni – 1 szt. 10. Szybkozłączka – 1 szt. 11. Przejściówka gwint/szybkozłączka – 1 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku

podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską. Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

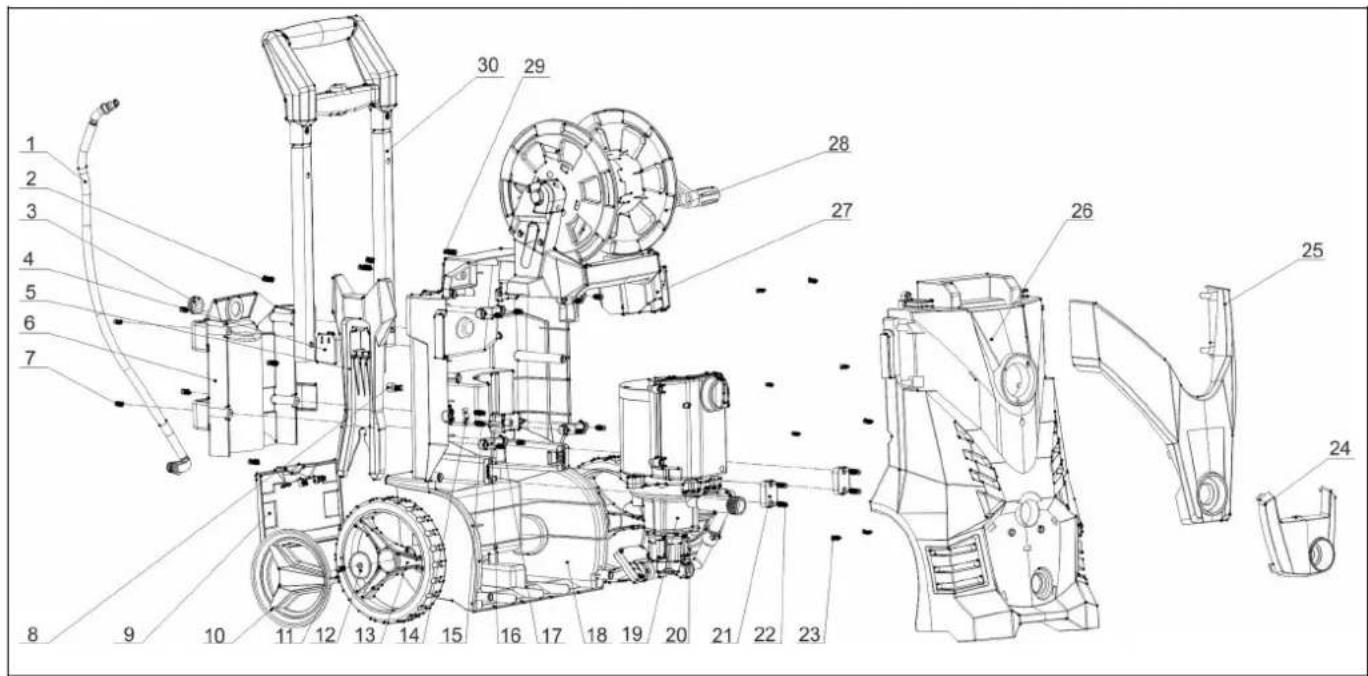

15. Wykaz części do rysunku złożeniowego

DED8825 myjka (rys. L)

LP Nazwa części LP Nazwa części
1	Przewód wodny 16 Zacisk rękojeści
2	Śruba 17 Śruba
3	Hak na zbiornik z detergentem 18 Tylna osłona
4	Gniazdo przyłączeniowe	19	Silnik z płaszczem wodnym z pompą (komplet)
5	Uchwyt na przewód	20	Kołek w kształcie litery U
6	Uchwyt na akcesoria	21	Docisk silnika
7	Śruba 22 Śruba
8	Wkręt z łbem gwiazowym	23	Śruba
9	Klapka schowka na akcesoria	24	Osłona przednia wylotu wody
10	Zaślepka koła	25	Osłona przednia
11	Śruba	26	Osłona przednia
12	Uszczelka koła	27	Uchwyt pistoletu natryskowego
13	Koło	28	Bęben do nawijania węża
14	Uchwyt przewodu	29	Śruba
15	Śruba	30	Rękojeść teleskopowa

DED8825 pompa (rys. M)

LP	Nazwa części	LP	Nazwa części
1	Wkręt samogwintujący	25	Podpora trzpienia ruchomego
2	Osłona	26	Uszczelka olejowa
3	Przełącznik	27	Pierścień prowadzący
4	Osłona górna włącznika	28	Uszczelka typu Y
5	Płytka kondensatora	29	Korpus pompy
6	wkręt samogwintujący	30	Zawór wlotowy jednokierunkowy
7	Kondensator	31	Zawór wylotowy jednokierunkowy
8	Walek obrotowy	32	Uszczelka trójkątna
9	Włącznik	33	Zawór bezpieczeństwa
10	Wkręt z łbem stożkowym ściętym	34	Podkładka sprężynująca
11	Podkładka	35	Wkręt heksagonalny
12	Podstawa włącznika	36	Osłona pompy
13	U-kształtka	37	Sprężyna zaworu
14	Silnik z płaszczem wodnym	38	Cewka zaworu
15	Oring	39	Oring
16	Wejście wody	40	Oring
17	Krzywka	41	Gniazdo zaworu
18	Łożysko oporowe	42	Oring

19	Podkładka sprężynująca	43	Wkręt heksagonalny
20	Wkręt heksagonalny	44	Podkładka sprężynująca
21	Gniazda sprężyn trzpienia	45	Złączka C
22	Trzpień ruchomy	46	Oring
23	Sprężyna trzpienia	47	Złączka B
24	Oring	48	Złączka A

Karta gwarancyjna

na

Myjka ciśnieniowa

Nr katalogowy: DED8825 nr partii: ....

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

......

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnila się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Myjka ciśnieniowa	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Pistolet natryskowy, wąż ciśnieniowy 10 m, lanca metalowa, lanca plastikowa, filtr, pianownica, szczotka płaska, dysza obrotowa 180 stopni, szybkozłączka, przejściówka gwint/szybkozłączka	Bez gwarancji

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Żgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

- pojistka typu B - 16A

viii. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

- poistka typu B - 16A
