DED7813 - Szlifierka Kątowa DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Strugarko-wyrówniarka / Grubiarko-wyrówniarka
Model	DED7813
Moc znamionowa	1400 W
Napięcie / Częstotliwość	230 V ~ 50 Hz
Prędkość obrotowa wrzeciona	8500 obr/min
Masa urządzenia	29 kg
Maksymalna szerokość planowania	204 mm
Maksymalna grubość materiału (grubiarka)	210 mm
Maksymalna wartość przybrania	2 mm
Ilość ostrzy	2
Poziom ciśnienia akustycznego (LpA)	86,7 dB(A)
Poziom mocy akustycznej (LWA)	99,7 dB(A)
Stopień ochrony	IP20
Tryb pracy	S1 (ciągły)
Zabezpieczenia	Termiczne przeciążeniowe, wyłącznik awaryjny STOP, blokada bezpieczeństwa
Wymiary prowadnicy wzdłużnej	540 x 100 mm
Zakres pochylenia prowadnicy	90° – 130°
Wyposażenie standardowe	Prowadnica wzdłużna, klucz ampulowy 4mm, korbka, osłona ostrza z króćcem odciągu wiórów, pasek wielorowkowy
Zastosowanie	Do strugania płaszczyznowego drewna i tworzyw sztucznych w warunkach domowych

Często zadawane pytania - DED7813 DEDRA

Jak prawidłowo zamontować prowadnicę wzdłużną?

Aby zamontować prowadnicę, przykręć ją do tylnej powierzchni stołu za pomocą dwóch śrub ampulowych (Rys. B, 1). Kąt pochylenia reguluje się poluzowując dźwignię (Rys. B, 2) i pochylając prowadnicę do żądanego kąta na skali bocznej.

Jak ustawić głębokość strugania w strugarce wyrówniarce?

Głębokość reguluje się pokrętłem na końcu stolika nastawnego (Rys. I, 9). Obrót zgodny z ruchem wskazówek zegara zmniejsza głębokość, przeciwny – zwiększa. Maksymalna głębokość wynosi 2,5 mm, zalecana to 0,5–1,5 mm. Odczytaj wartość ze skali (10).

Jak wymienić ostrza w strugarce?

Odłącz maszynę od zasilania. Przesuń i zablokuj listwę chroniącą nóż. Odkręć cztery śruby ampulowe blokujące docisk ostrza i ostrze, wyjmij stare ostrze. Oczyść głowicę, zamontuj nowe ostrze i docisk, delikatnie dokręć, wyreguluj położenie i wysokość, a następnie dokręć śruby. Powtórz dla drugiego ostrza.

Jakie materiały można obrabiać na strugarce DED7813?

Urządzenie przeznaczone jest do strugania jednorodnych materiałów takich jak lite drewno oraz ewentualnie materiały drewnopochodne. Nie wolno obrabiać gałęzi, okrąglaków, kloców, materiałów z elementami metalowymi, sklejki czy płyt wiórowych.

Jakie są minimalne i maksymalne wymiary obrabianego przedmiotu?

Minimalna długość: 300 mm, minimalna szerokość: 19 mm, minimalna grubość: 8 mm. Maksymalna szerokość: 204 mm, maksymalna wysokość materiału (w grubiarce): 210 mm. Zabronione jest obrabianie przedmiotów o jednorazowym przybraniu większym niż 2 mm.

Jak dbać o konserwację strugarki?

Po każdych 10 godzinach pracy smaruj rolki podające i mechanizm napędowy. Utrzymuj w czystości rolki, stół i szczeliny wentylacyjne silnika. Regularnie sprawdzaj mocowanie noży oraz stan zapadek przeciwodrzutowych.

Co zrobić, gdy maszyna nie uruchamia się?

Sprawdź, czy wtyczka jest prawidłowo włożona do gniazdka i czy w gniazdku jest napięcie (sprawdź bezpiecznik). Możliwa jest również przyczyna w uszkodzonym wyłączniku lub zapchanych otworach wentylacyjnych – oczyść je.

Jak działa zabezpieczenie przeciążeniowe?

W przypadku przeciążenia termiczne zabezpieczenie przerywa dopływ prądu, a przycisk wyłącznika wysuwa się. Aby ponownie uruchomić maszynę, odczekaj aż silnik ostygnie, a następnie wciśnij przycisk wyłącznika.

Jakie środki ochrony indywidualnej są wymagane podczas pracy?

Należy stosować okulary ochronne, środki ochrony słuchu oraz środki ochrony dróg oddechowych (maskę przeciwpyłową). Stosuj obuwie z podeszwą antypoślizgową i strój roboczy niekrępujący ruchów, bez luźnych elementów.

Gdzie można uzyskać serwis i części zamienne?

Naprawy serwisowe wykonuje serwis centralny DEDRA-EXIM (adres: 05-800 Pruszków ul. 3 Maja 8, tel. [phone]). W okresie gwarancyjnym reklamacje należy zgłaszać w punkcie zakupu. Części zamienne można zamawiać przez serwis.

INSTRUKCJA OBSŁUGI DED7813 DEDRA

PL Instrukcja obsługi z kartą gwarancyjną

PL Grubiarko-wyrówniarka

Instrukcja obsługi z kartą gwarancyjną

EN Jointer-planer

1. Zdjęcia i rysunki str. 3
2. Bezpieczeństwo pracy str. 8
3. Przeznaczenie urządzenia str. 10
4. Ograniczenia użycia str. 10
5. Dane techniczne str. 11
6. Przygotowanie do pracy, pierwsze uruchomienie str. 11
7. Podłączanie do sieci str. 12
8. Włączanie urządzenia str 13
9. Dostosowanie głębokości przybrania dla strugarki wyrówniarki str. 13
10. Struganie na grubiarce str. 13
11. Zabezpieczenie przeciążeniowe str. 13
12. Wymiana ostrza str. 14
13. Utrzymanie i konserwacja str. 14
14. Uwagi końcowe str 14
15. Kompletacja maszyny str. 14
16. Samodzielne usuwanie usterek str. 14
17. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych str. 15 str. 16

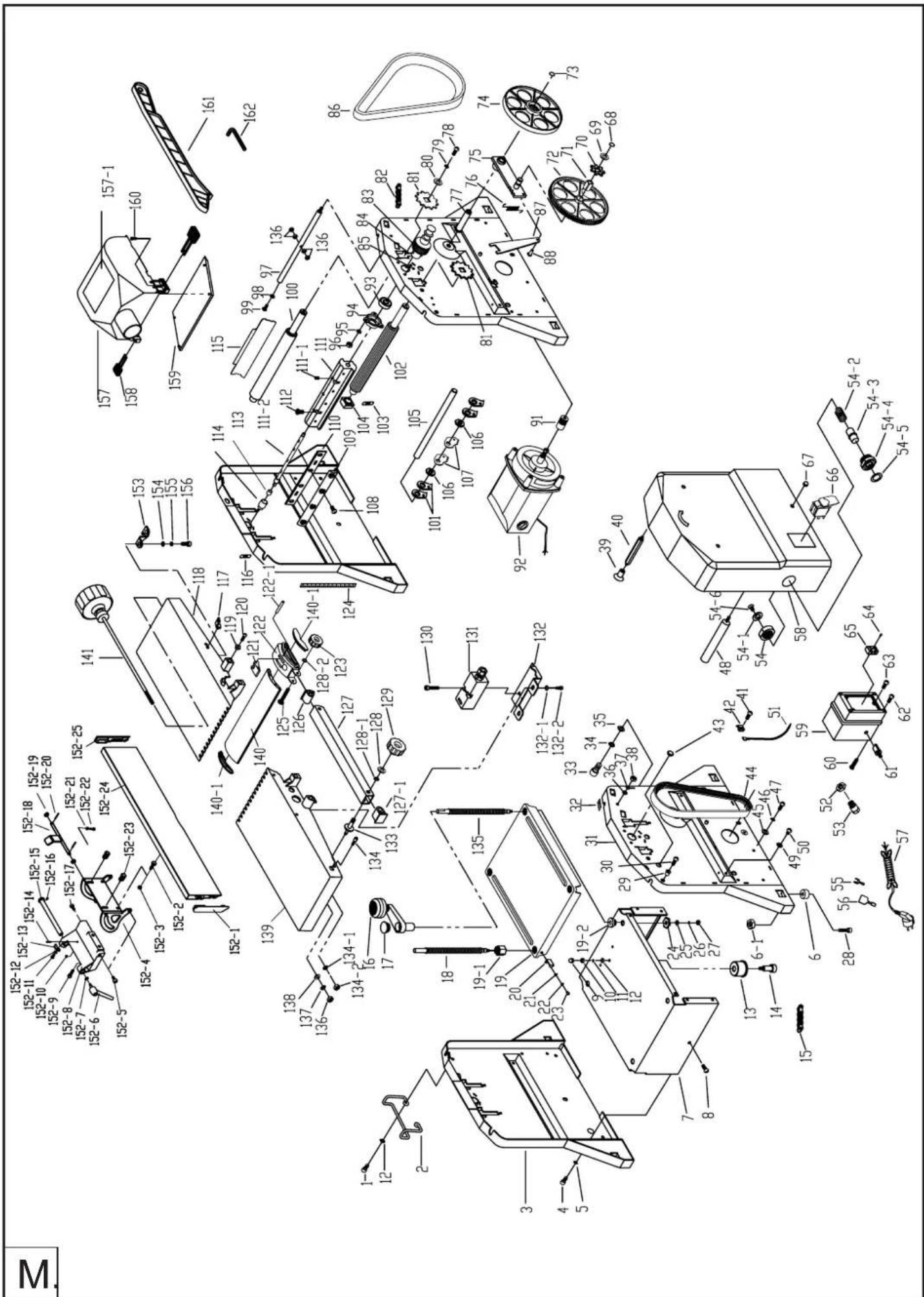

18. Wykaz części do rysunku złożeniowego str. 17
19. Notatki str. 20
20. Karta Gwarancyjna
    Deklaracja Zgodności oddzialiśmy dokument

! UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail], www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania

F

L

NAKAZ: PRZED UŻYCIEM PRZECZYTAĆ INSTRUKCJĘ!

NAKAZ: STOSOWAĆ ŚRODKI OCHRONY DRÓG ODDECHOWYCH

NAKAZ: STOSOWAĆ ŚRODKI OCHRONY SŁUCHU

NAKAZ: STOSOWAĆ OKULARY OCHRONNE

INFORMACJA: SZEROKOŚĆ OBRABIANEGO MATERIAŁU

INFORMACJA: MAX GRUBOŚĆ ZBIERANEGO MATERIAŁU OD SPODU

INFORMACJA: MAX GRUBOŚĆ OBRABIANEGO MATERIAŁU OD GÓRY

INFORMACJA:MIN/MAX WYSOKOŚĆ OBRABIANEGO MATERIAŁU

INFORMACJA: PRĘDKOŚĆ OBROTOWA

2. Bezpieczeństwo pracy

! UWAGA

Prosimy o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu bądź wypadku, spowodowanego niewłaściwą obsługą lub nieznajomością Przepisów Bezpieczeństwa Pracy.

Ogólne warunki bezpieczeństwa miejsca pracy

• Należy utrzymywać strefę pracy w porządku i czystości. Stanowisko żle oświetlone, na którym jest nieporządek, może być przyczyną wypadku.
• Nie pracować urządzeniem w pobliżu środków wybuchowych (łatwopalnych, gazów, pyłu itp.). Podczas pracy urządzeniem wytwarzane są iskry mogące być przyczyną zapłonu
• Urządzenie musi być tak przechowywane, aby było niedostępne dla dziecka.
• Dzieci nie powinny przebywać w strefie pracy podczas pracy urządzenia.
• Osoby trzecie nie powinny przebywać w strefie pracy podczas pracy urządzenia.

Bezpieczeństwo elektryczne

• Wtyczka musi być dopasowana do gniazda zasilającego. Zabronione jest używanie przewodów, w których wtyczka była przerabiana. Zabronione jest używanie adapterów wtyczki z uziemieniem ochronnym. Nie modyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko powstania wypadku.
• Chronić się przed wstrząsem elektrycznym. Unikać kontaktu z uziemioną powierzchnią np.: lodówek, radiatorów, rur. Porażenie prądem jest większe, gdy ciało użytkownika jest uziemione.
• Nie wystawiać urządzenia na działanie deszczu i wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.
• Dbać o przewód zasilający. Nigdy nie używać przewodu do przenoszenia narzędzia, ciągnięcia lub wyciągania wtyczki z kontaktu. Przewód zasilający chronić przed działaniem ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia.
• Pracując narzędziem, które przeznaczone jest do pracy na zewnątrz, należy używać odpowiednich przedłużaczy (do pracy na zewnątrz pomieszczeń). Zastosowanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.
• Jeżeli urządzenie pracuje w wilgotnej atmosferze sieć zasilająca musi być wyposażona w zabezpieczenie różnicowo-prądowe (RDC).

Bezpieczeństwo osób

• Zachować ostrożność. Należy pracować z rozwagą i ostrożnością. Nie używać urządzenia, gdy jest się zmęczonym, pod wpływem leków, alkoholu lub innych środków odurzających (np.narkotyki). Nieuwaga może być przyczyną powstania urazu ciała.
• W trakcie pracy należy stosować środki ochrony indywidualnej. Używać okularów ochronnych. W związku z możliwością powstania pyłów szkodliwych dla zdrowia należy używać środków ochrony dróg oddechowych. Stosować środki ochrony słuchu.
• Należy unikać niezamierzonego uruchomienia urządzenia. Przed włożeniem wtyczki do gniazdka należy zawsze upewnić się, że wyłącznik jest w pozycji wyłączony. Podłączanie urządzenia do sieci zasilającej, przenoszenie podłączonego do sieci urządzenia gdy palec znajduje się na włączniku grozi niekontrolowanym włączeniem urządzenia i może być przyczyną wypadku.
• Usunąć wszelkie klucze i inne narzędzia nastawcze przed uruchomieniem urządzenia. Klucze, narzędzia umieszczone w ruchomych częściach urządzenia mogą by przyczyną wypadku.
• Starać się nie przyjmować nienaturalnych pozycji podczas pracy. Pozycja w trakcie pracy musi gwarantować utrzymanie równowagi i stabilności. Gwarantuje to lepsze panowanie nad narzędziem.
• Należy stosować odpowiedni strój roboczy. Strój nie powinien być luźny, nie powinno się nosić długiej i luźnej bizuterii. Włosy, luźne części stroju należy zabezpieczyć przed możliwością przechwycenia przez ruchome części urządzenia.
• Używać obuwia z podeszwami zabezpieczającymi przed poślizgiem.

Obsługa urządzenia i jego eksploatacja

• Nie przeciązać urządzenia.
• Nie używać urządzenia, w którym nie działa wyłącznik/włącznik. Tak wadliwe urządzenie należy oddać do naprawy.
• Wyjąć wtyczkę z kontaktu (źródła zasilania) przed każdorazowym regulowaniem urządzenia, wymianą osprzętu lub zaprzestaniu pracy. Operacja ta zabezpiecza użytkownika przed niekontrolowanym uruchomieniem urządzenia.
• Urządzenie należy przechowywać w taki sposób aby nie było dostępne dla dzieci. Osoby które nie zapoznały się z powyższymi punktami przepisów nie mogą obsługiwać tego urządzenia. Osoby nie znające przepisów bezpieczeństwa nie mające doświadczenia w obsłudze urządzenia są narażone na spowodowanie wypadku.
• Urządzenie musi być poddawane przeglądom technicznym. Kontroli należy poddawać mocowania, poprawność działania części ruchomych, czy nie są zblokowane. Kontrola powinna obejmować sprawdzenie, czy części nie są uszkodzone, pęknięte i nie będą powodem nieprawidłowego działania urządzenia. Wadliwe i uszkodzone części należy wymienić na nowe.
• Używanie urządzenia i akcesoriów musi być zgodne z tą instrukcją. Nieprzestrzeganie tych zasad może doprowadzić do powstania niebezpiecznych sytuacji.
• Przed pierwszym uruchomieniem należy sprawdzić, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.
• Wszelkie regulacje, konserwacje lub czynności obsługowe opisane w instrukcji, wykonywać przy wyjętej wtyczce z gniazda zasilającego.
• Wszelkie elementy odpowiedzialne za bezpieczeństwo muszą być utrzymywane w pełnej sprawności technicznej. W przypadku ich uszkodzenia należy niezwłocznie je naprawić lub wymienić na nowe.
• Nie korzystać z urządzenia w przypadku, gdy kabel zasilający lub wtyczka są uszkodzone.
• Nie ciągnąć za kabel w czasie wyjmowania wtyczki z gniazdka.
• Urządzenie należy przechowywać z dala od źródeł ciepła (tj. centralne ogrzewanie, piecyk, itp..) w celu uniknięcia odkształcenia się elementów z tworzywa sztucznego.
• Podczas korzystania z urządzenia, nie zatykać wlotu powietrza. W przeciwnym razie wydajność pochłaniania kurzu zmniejszy się oraz powstanie ryzyko spalenia silnika.

Serwis

- Naprawę elektronarzędzia może wykonywać jedynie wykwalifikowany fachowiec, przy zastosowaniu oryginalnych części. Postępowanie takie gwarantuje zachowanie bezpieczeństwa urządzenia.

Bezpieczeństwo pracy ze strugarko-grubościówką

• Przed rozpoczęciem cięcia, najpierw należy uruchomić maszynę.
• Przystępując do pracy, materiał ułożyć na stole pewnie i stabilnie.
• Podczas pracy nie przebywać w płaszczyźnie pracy wałka nożowego.
• Na urządzeniu można obrabiać materiały wymienione w instrukcji (przeznaczenie urządzenia).
• Urobek, wióry powstałe podczas cięcia, należy usuwać ze strefy cięcia dopiero po całkowitym zatrzymaniu urządzenia.
• Uchwyty, stół roboczy urządzenia muszą być suche, czyste. Zaolejone, tłuste powierzchnie są śliskie i mogą spowodować utratę kontroli nad urządzeniem.
• Przed uruchomieniem urządzenia strefa pracy musi zostać oczyszczona. Pozostałości fragmentów materiału przy ponownym uruchomieniu mogą zostać odrzucone w kierunku operatora.
• Urządzenie musi być przytwierdzona do stołu za pomocą śrub lub zacisków.
• Utrzymywać w czystości tabliczkę znamionową na maszynie.
• Każdorazowo sprawdzać mocowanie noży w wale nożowym. W razie stwierdzenia luzów dokręcić śruby, znajdujące się na wale nożowym.
• Zabrania się obrabiać gałęzi, okrąglaków, kloców drewna. Zabrania się obrabiać materiał o wymiarach przekraczających wymiary dopuszczalne.
• W przypadku obrabiania długich elementów stosować podparcie zarówno po stronie podającej, jak i odbierającej.

• Każdorazowo przed rozpoczęciem pracy sprawdzać stan zapadek przeciwodrzutowych. Utrzymywać zapadki w dobrym stanie technicznym (zapadki powinny opadać pod ciężarem własnym).

• Nie pracować stępionym narzędziem.

• Upewnić się, że noże są zamontowane zgodnie z kierunkiem obrotów pokazanych na maszynie.
• Przed rozpoczęciem pracy, każdorazowo sprawdzać, czy noże nie wchodzą w kontakt z jakimkolwiek elementem maszyny. Próby dokonać przy wyłączonej z gniazdka wtyczce, obracając lekko wałkiem. W razie konieczności dokonać czynności regulacyjnych.
• Nie uruchamiać urządzenia w momencie kontaktu ostrzy z ciętym materiałem.
• W maszynie zastosowano posuw mechaniczny, należy zatem bezwzględnie zwrócić uwagę na występujące zagrożenia odrzutu i wciągnięcia przez ruchome części maszyny.
• Urządzenie do momentu zatrzymania musi być kontrolowane. Wirujące elementy mogą stwarzać zagrożenie.
• W przypadku zauważenia niepokojących objawów (drgania urządzenia, hałas itd.) natychmiast przerwać pracę.
• Do przesuwania ciętego materiału używać popychacza. Nie przesuwać materiału rękoma. Jeżeli popychacz nie jest stosowany, musi być przechowywany w pobliżu urządzenia.
• Przed rozpoczęciem operacji na materiale należy poczekać, aż nóż osiągnie maksymalną prędkość.

Jednakże nawet jeżeli maszyna użytkowana jest zgodnie z Instrukcją Obsługi, niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem pilarki. W szczególności występują następujące ryzyka:

• wejście w kontakt z wirującymi nożami (rany cięte)
• silne odrzucenie całego lub części obrabianego materiału z powodu niewłaściwego ustawienia, nieprawidłowego zamocowania na stole roboczym
• pęknięcie noża, wyrwanie noża z wału nożowego
• uszkodzenie słuchu w przypadku niestosowania lub stosowania niewłaściwych środków ochrony słuchu
• szkodliwe oddziaływanie pyłów w przypadku pracy w zamkniętym pomieszczeniu z niewłaściwie działającą wentylacją.

3. Przeznaczenie urządzenia

Strugarka wyrówniarka stołowa jest produktem, zaprojektowanym do strugania płaszczyznowego jednorodnych materiałów jak drewno, tworzywa sztuczne itp. Maszyna pozwala wykonać podstawowe operacje planowania powierzchni elementów płaskich, które szczegółowo zostały opisane w dalszej części Instrukcji.

Strugarka grubiarka stołowa jest górnowrzecionowym, elektrycznym narzędziem przenośnym zaprojektowanym do strugania płaszczyznowego takich jednorodnych materiałów jak: lite drewno i ewentualnie materiały drewnopochodne. Maszyna pozwala wykonać podstawowe operacje planowania grubościowego powierzchni elementów płaskich, które szczegółowo zostały opisane w dalszej części Instrukcji.

4. Ograniczenia użycia

Strugarka DED7813 może być użytkowana tylko zgodnie z podanymi poniżej warunkami:

• Zabrania się obrabiania materiałów innych niż podane w rozdziale 2 Przeznaczenie maszyny
• Nie zaleca się obrabiania strugarką materiałów łączonych klejem oraz płyt wiórowych, sklejek itp..
• Zabronione jest obrabianie materiałów łączonych elementami obcymi (śrubami, nitami itp.)
• Zabronione jest obrabianie gałęzi, okrąglaków, kloców drewna itp..
• Zabrania się obrabiania przedmiotów krótszych niż 300 mm, węższych niż 19 mm, cieńszych niż 8 mm, szerszych niż 204 mm. Zabrania się obrabiania przedmiotu na wartość jednorazowego przybrania większego niż 2 mm.
• Nie podawać materiału do obróbki cieńszym końcem. Podawać grubszym stosując minimalne przybranie. Przy pierwszym podejściu zabielić powierzchnię.
• Nie przeciązać urządzenia.
• Strugarka nie jest przeznaczona do zastosowań profesjonalnych/zarobkowych. Jest przeznaczona do użytku domowego i dla majsterkowiczów.
• Wszelkie samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje urządzenia oraz czynności obsługowe nie opisane w niniejszej instrukcji, lub stosowanie urządzenia niezgodnie z przeznaczeniem. spowodują natychmiastową utratę Praw Gwarancyjnych.

Tryb pracy S1 praca ciągła

Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.

5. Dane techniczne

Typ maszyny DED7813

Silnik elektryczny jednofazowy komutatorowy

Napięcie pracy 230V\~, 50Hz

Moc znamionowa silnika 1400 W

Stopień ochrony przed dostępem bezpośrednim IP 20

Ilość ostrzy 2

Prędkość obrotowa wrzeciona 8500 obr/min

Masa 29 kg

Emisja hałasu (wg ISO 7960 Aneks A 2/95)

Poziom ciśnienia dźwięku L 86,7 dB(A)

Niepewność pomiaru K 3 dB(A)

Poziom mocy dźwięku L 99,7 dB (A)

Niepewność pomiaru K 3 dB(A)

DANE TECHNICZNE STRUGARKI

Maksymalna szerokość planowania 204 mm

Maksymalna wartość przybrania 2 mm

Wymiar prowadnicy 540 x 100 mm

Zakres pochylenia prowadnicy 90-130 stopni

DANE TECHNICZNE GRUBIARKI

Maksymalna szerokość planowania 204 mm

Maksymalna wysokość materiału 210 mm

Maksymalna wartość przybrania 2 mm

6. Przygotowanie do pracy, pierwsze uruchomienie

Strugarka wyrówniarka

Maszyna powinna być ustawiona na płaskiej, równej powierzchni, w miejscu dobrze oświetłonym. Maszynę należy zamocować do podłoża w sposób wykluczający możliwość przewrócenia. Mocowanie powinno być tak wykonane aby, istniała możliwość łatwego demontażu. Praca maszyną nie przymocowaną do podłoża jest zabroniona i stwarza ryzyko wypadku.

UWAGA !!! Opisane niżej czynności przygotowawcze należy wykonywać przy wyjętej wtyczce z gniazdka zasilającego

Zamocować prowadnicę wzdłużną i ustawić szerokość oraz kąt planowania, a następnie zamontować osłone nastawna.

! UWAGA

Użytkowanie maszyny można rozpocząć dopiero wtedy, gdy zostaną zamontowane wszystkie zabezpieczenia ochronne. Urządzenie nie uruchomi sie, dopóki nie zostanie zamontowana osłona!

USTAWIENIE PROWADNICY WZDŁUŻNEJ

W celu zamontowania prowadnicy należy dokręcić prowadnice dwiema śrubami ampulowymi (rys. B, 1) do tylnej powierzchni stołu. Zmianę kąta nachylenia uzyskuje się poprzez poluzowanie dźwigni (rys. B, 2) i pochylenia prowadnicy o wymagany kąt (rys. C). Skala znajduje się z boku.

MONTAŻ RYNNY ODBIORU TROCIN

By zapewnić bezproblemową pracę, maszyna powinna mieć zainstalowaną rynnę odbioru trocin, do której należy podłączyć odciąg wiórów. Podłączenie rynny odbioru trocin jest wymagane do zadziałania maszyny!

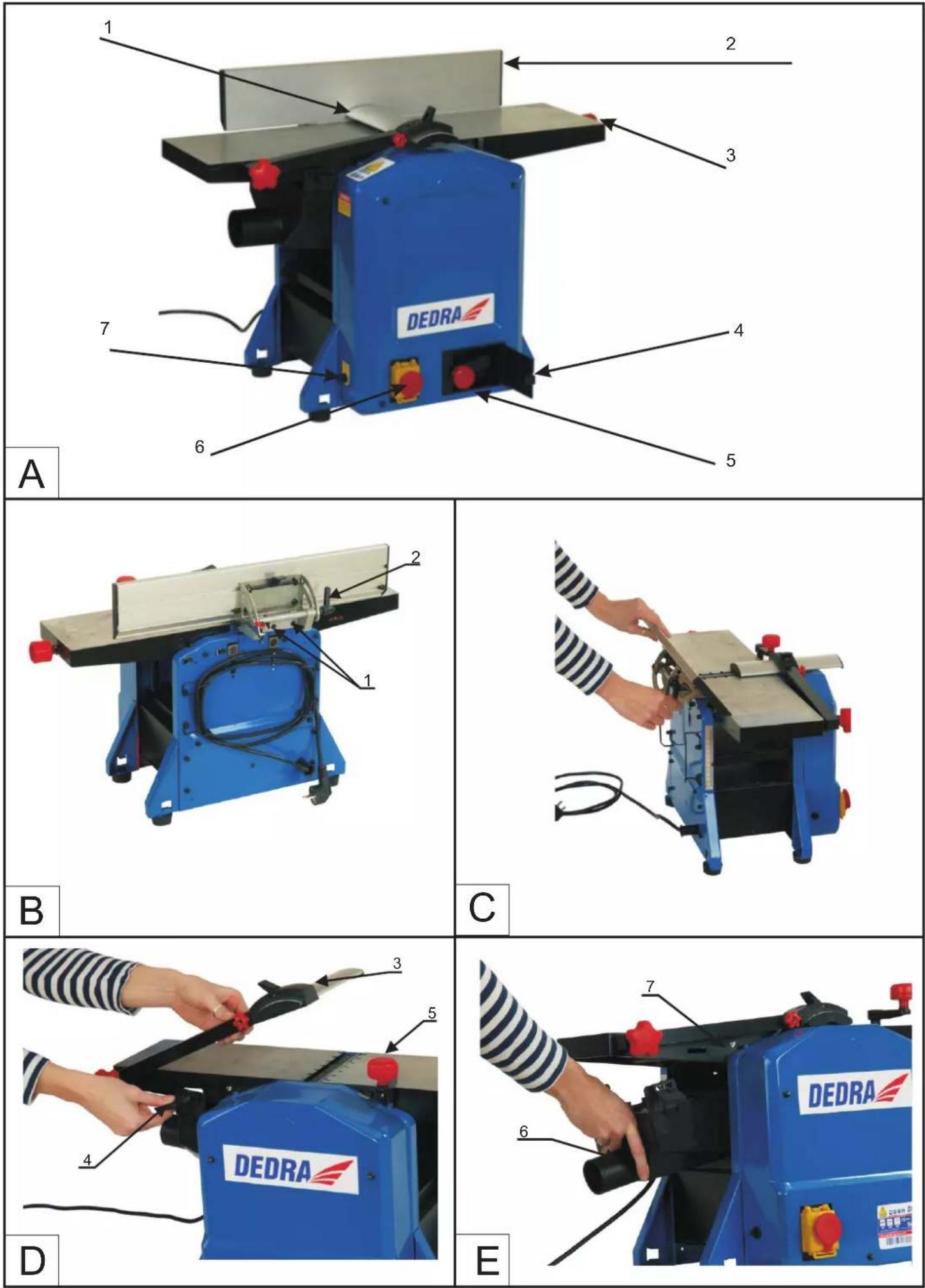

- podnieść ramię górnej listwy zabezpieczającej ostrze (Rys. D, 3), by odsłonić podłużne wycięcie z boku, stołu (patrz Rys. D)

• w rynnie wyciągnąć na zewnątrz oba klucze zabezpieczające (rys. D, 4),
• opuścić dolny stół do pozycji minimalnej za pomocą korbki (5),

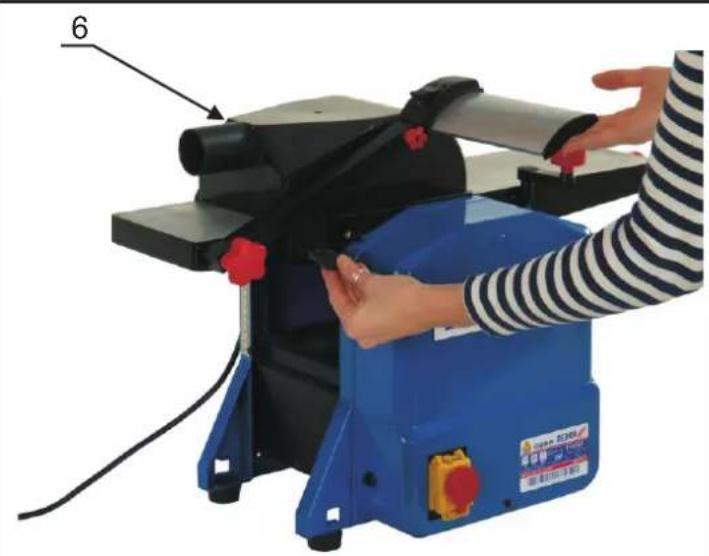

• zamocować rynnę (6) pod spodem górnego stołu, w taki sposób by klucze zabezpieczające znalazły się na wysokości podłużnych wycięć (Rys. E, 7),
• zablokować rynnę kluczami zabezpieczającymi wsuwając je do wewnątrz tak by znalazły się w wycięciach stołu.

Należy upewnić się, że strugarka jest odłączona od sieci, a następnie dokonać czynności przygotowawczych:

• zamontować korbkę przesuwu pionowego zespołu wrzeciona. Korbka znajduje się w opakowaniu wraz ze śrubą i podkładkami. Osadzić korbkę na wałku i dokręcić kluczem ampulowym.
• Sprawdzić, czy noże nie są poluzowane w uchwycie oraz czy nie wchodzą w kontakt z elementami stałymi maszyny. W razie potrzeby odpowiednio ustawić i dokręcić noże. Sposób mocowania noży i ich regulacji opisano w dalszej części Instrukcji.

Montaż rynny odbioru trocin

By zapewnić bezproblemową pracę, maszyna musi mieć zainstalowaną rynnę odbioru trocin, do której należy podłączyć odciąg wiórów. Podłączenie rynny odciągu wiórów jest wymagane do zadziałania maszyny!

• odkręcić prowadnicę wzdłużną

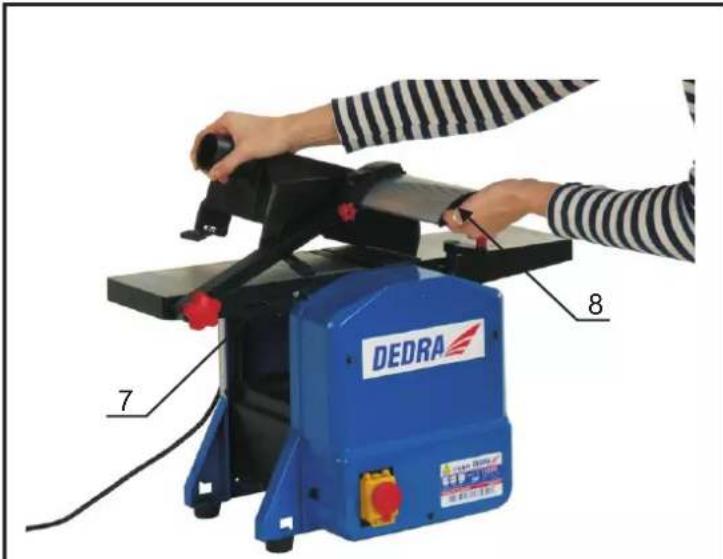

• przesunąć listwę zabezpieczającą (rys. F, 8) do pozycji wewnętrznej tak, aby ostrze zostało odsłonięte (rys. G, 6)
• podnieść ramię górnej listwy zabezpieczającej ostrze tak, by odstonić podłużne wycięcie w boku (rys. F, 7)
• umieścić rynnę (rys. G, 6) na blacie stołu górnego tak, by klucze znalazły się na wysokości podłużnych wycięć (rys. G)
• zablokować rynnę kluczykami wsuwając je do wewnątrz tak, by znalazły się w wycięciach stołu (rys. G)

! UWAGA

Użytkowanie maszyny można rozpocząć jedynie wtedy, gdy zamontowane są wszystkie zabezpieczenia ochronne.

7. Podłączenie do sieci

Przed podłączeniem do sieci należy upewnić się, że napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej.

Instalacja zasilająca urządzenie powinna być wykonana przewodem miedzianym, o minimalnym przekroju 2,5 mm ^2 , powinna być poprowadzona do bezpiecznika dla ochrony osób o wartości 16A i powinna spełniać przepisy bezpieczeństwa. Przewód elektryczny ułożyć tak, aby w trakcie pracy nie był narażony na przecięcie. Należy okresowo sprawdzać stan przewodu zasilającego. Nie należy ciągnąć za przewód zasilający. Instalacja zasilająca powinna być wykonana zgodnie z krajowymi wymaganiami i wyposażona z zabezpieczenie RDC. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od 2,5mm ^2 . Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego.

W przypadkach nawet krótkotrwałej przerwy w zasilaniu, układ bezpieczeństwa maszyny spowoduje samoczynne odłączenie od sieci. Pomimo tego, w przypadku samoczynnego zatrzymania się maszyny należy obowiązkowo nacisnąć przycisk 0 wyłącznika głównego, i wyjąć wtyczkę z gniazdka. Po ustaleniu przyczyny zaniki zasilania i rozwiązaniu problemu można kontynuować pracę.

8. Włączanie urządzenia

Włącznik urządzenia znajduje się na części frontowej maszyny od strony materiału. Aby uzyskać dostęp do przycisków zasadniczych włącznika (rys, H), należy odchylić pokrywę z czerwonym grzybkiem wyłącznika, naciskając zatrzask (z lewej strony czerwonego grzybka) i odchylając całość do góry. Przyciski zasadnicze wyłącznika oznakowane są: zielony I służy do uruchamiania maszyny, czerwony 0 służy do jej zatrzymywania. Strugarka posiada także wyłącznik awaryjny STOP, pozwalający na odłączenie napięcia bez konieczności dostępu do przycisków zasadniczych wyłącznika. Jego funkcję pełni właśnie czerwony grzybek wyłącznika. W przypadku konieczności natychmiastowego zatrzymania zespołu napędowego strugarki należy dłonią uderzyć w czerwony grzybek i zatrzasnąć pokrywę wyłącznika, odłączając tym samym dopływ napięcia do silnika maszyny.

9. Dostosowanie głębokości przybrania dla strugarki wyrówniarki

Upewnij się, że maszyna jest odłączona od napięcia. Na końcu stolika nastawnego, umieszczone jest pokrętło (rys. I, 9) regulujące głębokość cięcia (przybrania). Obracając pokrętem zgodnie z ruchem wskazówek zegara, stolik będzie się unosił, a tym samym głębokość cięcia będzie się zmniejszać. Obrót pokrętem w kierunku przeciwnym spowoduje obniżenie się stolika, a tym samym wzrost głębokości cięcia. Ustawioną wielkość głębokości strugania, możemy odczytać ze skali umieszczonej na tabliczce (znajdującej się obok korbki) (10). Narzędzie może wykonywać operację strugania na maksymalną głębokość 2,5 mm. Dla bezpieczeństwa i jakości obrabianej powierzchni nie należy przekraczać tej wartości. Głębokość strugania 0,5÷1,5 mm daje najlepsze wyniki.

! UWAGA

Przed przystąpieniem do użytkowania należy wykonać wszystkie czynności nastawcze i zainstalować wszelkie osłony przy wyjętej z gniazdka wtyczce.

Zespół włącznika pokazano na RYS. 1.

Klawisz zielony oznaczony I uruchomienie, klawisz czerwony oznaczony 0 - zatrzymanie

Nigdy nie należy uruchamiać maszyny gdy obrabiany materiał leży na nożach strugarki.

Należy pozwolić by maszyna nabrała pełnych zadanych obrotów.

Podawanie obrabianego przedmiotu pokazano na RYS.10.

Zbyt szybkie podawanie przedmiotu pogarsza jakość obróbki. Materiał obrabiać zgodnie z kierunkiem włókien.

W przypadku obrabiania krótkich kawałków, zawsze należy używać obu docisków, będących w standardowym wyposażeniu maszyny.

10. Struganie na obrabiarce

Upewnij się, że maszyna jest odłączona od napięcia.

- Ustawić żądaną wysokość za pomocą korbki (rys. K, 5). Wysokość odczytać na skali. 1 obrót = 3 mm.

- Wsuń drewno w przestrzeń między stołami.

W czasie pracy stół powinien być nasmarowany. Podczas strugania przez dłuższy czas zwłaszcza mokrego drewna, materiał podczas ciągnięcia może się zatrzymać. W tym wypadku należy nasmarować ponownie stół.

11. Zabezpieczenie przeciążeniowe

Strugarka jest wyposażona w termiczne zabezpieczenie przeciążeniowe. Przycisk zabezpieczenia przeciążeniowego umieszczono obok wyłącznika maszyny po jego lewej stronie (Rys.1). W przypadku przeciążenia maszyny podczas pracy czujnik przerywa dopływ prądu i przycisk włącznika wysuwa się na zewnątrz. Aby maszynę uzbroić ponownie należy po pewnym czasie od momentu zadziałania zabezpieczenia przeciążeniowego wcisnąć przycisk włącznika. Maszyna jest gotowa do pracy. Należy jednak pamiętać, że czas po jakim da się wcisnąć przycisk włącznika jest uzależniony od temperatury otoczenia i ostygnięcia silnika by osiągnął normalną temperaturę.

12. Wymiana ostrza

Podczas wymiany ostrza maszyna powinna być odłączona od źródła zasilania!

- Przesuń i zablokuj pokrętłem listwę chroniącą nóż.

- Odkręć cztery śruby ampulowe blokujące docisk ostrza i ostrze

- Wyciągnij ostrze i docisk ostrza z głowicy tnącej

- Oczyć pył i wióry z głowicy tnącej oraz docisku noża

- Osadzić nowe ostrze na głowicy tnącej i przyłożyć docisk

- Delikatnie dokręcić głowice i nóż śrubami ampulowymi. Nie dokręcać śrub do końca.

- Sprawdzić i wyregulować położenie i wysokość ostrza

- Dokręcić śruby mocujące ostrze

- Powtórzyć procedurę by wymienić drugie ostrze

- Sprawdzić czy ostrza są prawidłowo dokręcone i zamocowane

Ostrza używane w strugarce mogą zostać wymienione lub naostrzone. W przypadku ostrzenia noży nie należy ostrzyć więcej niż 3 razy z maksymalnym przybraniem 0,05 mm. Ostrza używane w maszynie nie podlegają zwrotowi.

13. Utrzymanie i konserwacja

Podczas wszystkich prac konserwacyjnych, maszyna powinna być odłączona od źródła zasilania!

Po każdych 10 godzinach pracy należy nasmarować następujące części:

- rolki podające materiał, znajdujące się w dolnej części stołu

- mechanizm napędowy

Rolki podające materiał oraz płaszczyzna stołu powinny być utrzymane w czystości.

By zapobiec przegrzewaniu się silnika, należy regularnie sprawdzać czystość szczeliny wentylacyjnej silnika.

W przypadku zauważenia błędnej pracy obrotowej noży (ślizganie, zatrzymywanie) oraz błędnej pracy wałków posuwu materiału zaleca się wymianę paska napędzającego wałki posuwu materiału grubościówki.

By wymienić pasek, należy odkręcić 3 nakrętki o łbie sześciokątnym kluczem „8”. Po odkręcenu i zdjęciu przedniej płyty korpusu, zdjąć zużyty przedni pasek i wymienić na nowy. Złożyć maszynę i dokręcić nakrętki.

15. Uwagi końcowe

Przy zamawianiu części zamiennych, prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu strugarki. W okresie gwarancyjnym, naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca jest obowiązany do przyjęcia reklamowanego produktu), albo przesłać do Serwisu Centralnego DEDRA EXIM. Adres podany jest w Karcie Gwarancyjnej. Prosimy dołączyć Karę Gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie taktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy wysłać do Serwisu (koszt wysyłki pokrywa użytkownik)

16. Kompletacja maszyny

Wraz z maszyną, jako jej wyposażenie znajduje się: prowadnica wzdłużna (kpl), klucz ampulowy 4mm (1szt.), korbka (1szt.), śruba M5x15mm (1szt.), podkładka 5mm (1szt.), podkładka sprężynująca 5mm (1szt.), plastikowa osłona ostrza z króćcem odciągu wiórów (1szt.), pasek wielorowkowy (1szt.).

17. Samodzielne usuwanie usterek

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Maszyna nie działa	Kabel zasilający jest źle podłączonyW gniazdku nie ma napięcia zasilającegoUszkodzony wyłącznikZapchane otwory wentylacyjne	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić kabelSprawdzić napięcie w gniazdku, sprawdzić czy nie zadziałał bezpiecznikWymienić wyłącznik na nowyOczyścić otwory wentylacyjne
Silnik przegrzewa się	Niedrożność układu odbierającego trociny	Oczyścić kanał wyrzutnika trocin
Maszyna rusza z trudem	Zatarte łożyska silnika	Przekazać maszynę do naprawy
Maszyna traci moc	Tępe noże	Naostrzyć noże ew. Wymienić

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

20. Wykaz części do rysunku złożeniowego

Numer naNazwa części Numer na rysunku rysunku

1. Śruba

2. Uchwyt do nawijania przewodu zasilającego

3. Obudowa prawa

4. Šruba

5. Podkładka samo kontrująca

6. Gumowa nóżka

7. Pokrywa silnika

8. Śruba

9. Nakrętka

10. Nakrętka

11. Podkładka samo kontrująca

12. Podkładka

13. Rolka napinacza

14. Śruba montażowa

15. Łańcuch

16. Korba

17. Zaślepka

18. Śruba pociągowa

19. Stół

20. Wskazówka

21. Podkładka samo kontrująca

22. Podkładka

23. Śruba

24. Koło łańcuchowe

25. Podkładka

26. Podkładka samo kontrująca

27. Nakrętka sześciokątna

28. Šruba

29. Tuleja

30. Šruba

31. Obudowa lewa

32. Skala głębokości cięcia

33. Šruba

34. Podkładka samo kontrująca

35. Podkładka

36. Podkładka

37. Podkładka samo kontrująca

38. Nakrętka sześciokątna

39. Nakrętka

40. Dystans sześciokątny

41. Sruba

42. Zacisk Kabla

43. Ogranicznik

44. Pasek napędowy

45. Podkładka

46. Podkładka samo kontrująca

47. Šruba

48. Dystans

Nazwa części

1. Podkładka

2. Śruba

3. Kabel

4. Plastikowa nakrętka zabezpieczająca

5. Przelotka nakrętka zabezpieczająca

6. Mechanizm termika

7. Kabel zasilający

8. Ostona

9. Obudowa włącznika

10. Šruba

11. Zabezpieczenie termiczne

12. Šruba

13. Šruba

14. Šruba

15. Przyłącze

16. Włącznik

17. Nakrętka

18. Zeger

19. Podkładka

20. Koło łańcuchowe

21. Tuleja kwadratowa

22. Koło zębate

23. Zeger

24. Koło pasowe

25. Mocowanie kół pasowych

26. Sprężyna powrotna

27. Trzpień

28. Śruba

29. Podkładka samo kontrująca

30. Podkładka

31. Koło łańcuchowe

32. Łańcuch

33. Koło pasowe

34. Šruba

35. Śruba

36. Pasek napędowy

37. Płytka wspierająca

38. Nit

39. Śruba

40. Podkładka samo kontrująca

41. Koło pasa napędowego

42. Silnik

43. Rowkowana podpora łożyska

44. Oślona łożyska

45. Podkładka samo kontrująca

46. Nakrętka sześciokątna

47. Rozpórka

48. Podkładka

Notatki

W domu możesz zrobić z nami wszystko!

Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA.

Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

	Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W
	Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne
	Wyrzynarki przenośne
	Przecinarki do płytek ceramicznych z tarczami diamentowymi
	Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe
	Przecinarki taśmowe do metalu
	Szlifierki kątowe
	Wciągniki elektryczne
	Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm
	Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach 110 mm-350 mm
	Diamentowe koronki do ceramiki
	Wycinacze otworów z nasypem węglika wolframu oraz pilniki
	Otwornice do drewna
	Mieszaki do zapraw, tynków, klejów oraz farb
	Komplety kluczy, nasadek, końcówek roboczych
	Wkrętaki, kombinerki, szczypce, cęgi
	Zestawy wierteł do drewna, ceramiki i metalu
	Zestawy wierteł oraz dług do młotowiertarek
	Piły ręczne oraz brzeszczoty
	Miarki zwijane oraz składane, noże
	Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie
	Noże do szkła, przyssawki, oleje
	Torby narzędziowe
	oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej www.dedra.pl lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: DED7813

Nazwa: Grubiarko - Wyrówniarka

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

L.P.	Data zgłoszenia do naprawy	Data wykonania naprawy	Zakres naprawy, opis czynności naprawczych	Podpis wykonującego naprawę

mgr. ing. Waldemar Łabudzki

Pruszków 2012-01-01

mgr. inž. Waldemar Łabudzki

2. PRIETAISO PASKIRTIS

800 Pruszków ul. 3 Maja 8

Tel. [phone], 129,165

mellék; fax [phone]

E-mail [e-mail] www.dedra.pl

05-800 Pruszków ul. 3 Maja 8

tel: (+48 / 22) 73-83-777 fax:

(+48 / 22) 73-83-779 http:

//www.dedra.pl

e-mail: [e-mail]

Garanciajegy

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] int. 129,165;

fax [phone]

E-mail [e-mail], www.dedra.pl

800 Pruszków ul. 3 Maja 8

Tel. [phone] ext.

129,165; faks (22) 73-83-779

E-pošta [e-mail], www.dedra.pl

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail], www.dedra.pl

800 Pruszków ul. 3 Maja 8

Tel. [phone] lok.

129165; faks (22) 73-83-779

E-mail [e-mail], www.dedra.pl

Numer na Nazwa części rysunku

1. Śruba

2. Uchwyt do nawijania przewodu zasilającego

3. Obudowa prawa

4. Šruba

5. Podkładka samo kontrująca

6. Gumowa nóżka

7. Pokrywa silnika

8. Šruba

9. Nakrętka

10. Nakrętka

11. Podkładka samo kontrująca

12. Podkładka

13. Rolka napinacza

14. Śruba montażowa

15. Łańcuch

16. Korba

17. Zaślepka

18. Śruba pociągowa

19. Stół

20. Wskazówka

21. Podkładka samo kontrująca

22. Podkładka

23. Śruba

24. Koło łańcuchowe

25. Podkładka

26. Podkładka samo kontrująca

27. Nakrętka sześciokątna

28. Šruba

29. Tuleja

30. Šruba

31. Obudowa lewa

32. Skala głębokości cięcia

33. Šruba

34. Podkładka samo kontrująca

35. Podkładka

36. Podkładka

37. Podkładka samo kontrująca

38. Nakrętka sześciokątna

39. Nakrętka

40. Dystans sześciokątny

41. Šruba

42. Zacisk Kabla

43. Ogranicznik

44. Pasek napędowy

45. Podkładka

46. Podkładka samo kontrująca

47. Šruba

Numer na Nazwa części rysunku

1. Podkładka

2. Śruba

3. Kabel

4. Plastikowa nakrętka zabezpieczająca

5. Przelotka nakrętka zabezpieczająca

6. Mechanizm termika

7. Kabel zasilający

8. Ostona

9. Obudowa włącznika

10. Śruba

11. Zabezpieczenie termiczne

12. Śruba

13. Śruba

14. Šruba

15. Przyłącze

16. Włącznik

17. Nakrętka

18. Zeger

19. Podkładka

20. Koło łańcuchowe

21. Tuleja kwadratowa

22. Koło zębate

23. Zeger

24. Koło pasowe

25. Mocowanie kół pasowych

26. Sprężyna powrotna

27. Trzpień

28. Šruba

29. Podkładka samo kontrująca

30. Podkładka

31. Koło łańcuchowe

32. Łańcuch

33. Koło pasowe

34. Śruba

35. Śruba

36. Pasek napędowy

37. Płytka wspierająca

38. Nit

39. Śruba

40. Podkładka samo kontrująca

41. Koło pasa napędowego

42. Silnik

43. Rowkowana podpora łożyska

44. Ośłona łożyska

45. Podkładka samo kontrująca

46. Nakrętka sześciokątna

47. Rozpórka

48. Podkładka

Bilješke

Jamstveni list

Pečat prodavatelja

Datum i potpis

Kataloški broj: ....

Naziv: ....

Broj serije: ....

Jamstvo za prodanu robu ne isključuje, ograničava niti obustavlja prava potrošača iz jamstva.

UVJETI JAMSTVA

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew.

129,165; fax [phone]

E-mail [e-mail], www.dedra.pl
