Typ produktu	Piła tarczowa
Model	FZP 5216-B
Marka	Fieldmann
Zasilanie	230 V ~ 50 Hz
Pobór mocy	1600 W
Prędkość obrotowa biegu jałowego	4800 min⁻¹
Średnica tarczy	165 mm
Głębokość cięcia pod kątem 90°	55 mm
Głębokość cięcia pod kątem 45°	40 mm
Zakres skosu	0° - 45°
Waga	4.2 kg
Wymiary (dł. x szer. x wys.)	300 x 240 x 200 mm
Długość przewodu	2.5 m
Funkcje bezpieczeństwa	Osłona tarczy, wyłącznik bezpieczeństwa, blokada wrzeciona
Konserwacja	Regularne czyszczenie szczelin wentylacyjnych, wymiana szczotek węglowych
Dostępne części zamienne	Szczotki węglowe, tarcze, prowadnice
Możliwość naprawy	Wymiana szczotek węglowych i tarczy przez użytkownika
Akcesoria w zestawie	Prowadnica równoległa, klucz do tarczy, worek na pył
Gwarancja	2 lata
Certyfikat	CE

Często zadawane pytania - FZP 5216-B Fieldmann

Jak wymienić tarczę w pile Fieldmann FZP 5216-B?

Odłącz piłę od zasilania. Naciśnij blokadę wrzeciona i użyj klucza do poluzowania śruby tarczy. Zdejmij zewnętrzną podkładkę i starą tarczę, zamontuj nową tarczę z zębami skierowanymi do przodu, złóż podkładki i dokręć śrubę.

Jaka jest maksymalna głębokość cięcia tej piły tarczowej?

Pod kątem 90° głębokość cięcia wynosi 55 mm. Przy skosie 45° zmniejsza się do 40 mm.

Czy mogę użyć innego rozmiaru tarczy?

Nie, zalecane są tylko tarcze o średnicy 165 mm i otworze 20 mm dla tego modelu.

Jak często należy wymieniać szczotki węglowe?

Sprawdzaj szczotki węglowe co 50 godzin użytkowania. Wymień je, gdy zostaną zużyte do 5 mm lub jeśli silnik nadmiernie iskrzy.

Jakie środki ostrożności należy zachować podczas używania tej piły?

Zawsze noś okulary ochronne i ochronniki słuchu. Utrzymuj osłonę tarczy w sprawności, używaj wyłącznika bezpieczeństwa i nigdy nie omijaj funkcji bezpieczeństwa. Upewnij się, że obszar roboczy jest czysty.

Jak wyregulować głębokość cięcia?

Poluzuj dźwignię regulacji głębokości przy płycie podstawy. Ustaw żądaną głębokość, przesuwając płytę podstawy w górę lub w dół, a następnie dokręć dźwignię.

Co zrobić, jeśli tarcza piły się zablokuje?

Natychmiast zwolnij włącznik. Odłącz piłę od zasilania, sprawdź tarczę pod kątem uszkodzeń, upewnij się, że jest prawidłowo zamontowana i sprawdź, czy materiał nie ściska tarczy. Wyreguluj głębokość cięcia lub użyj innej tarczy.

Czy mogę ciąć metal tą piłą?

Ta piła jest przeznaczona do drewna i materiałów drewnopochodnych. Do cięcia metalu użyj specjalnej tarczy do metalu i w miarę możliwości zmniejsz prędkość. Jednak nie jest zalecana do ciężkich prac z metalem.

Jak czyścić i konserwować piłę?

Po każdym użyciu oczyść kurz ze szczelin wentylacyjnych i ruchomych części. Sprawdź, czy osłona tarczy porusza się swobodnie. Okazjonalnie smaruj punkty obrotu. Przechowuj w suchym miejscu.

Gdzie można znaleźć części zamienne?

Części zamienne, takie jak szczotki węglowe, tarcze i akcesoria prowadzące, są dostępne u autoryzowanych dealerów Fieldmann lub w sklepach internetowych. Używaj tylko oryginalnych części.

INSTRUKCJA OBSŁUGI FZP 5216-B Fieldmann

Kontrola funkcie brzdy....66

1. SPUSTENIE A VYPNUTIE PÍLY 66

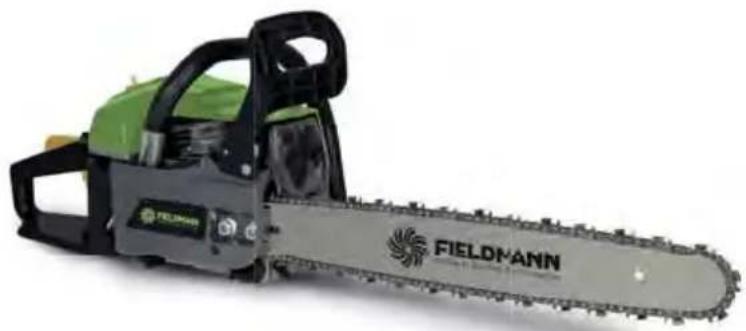

Pilarka łańcuchowa INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej pilarki łańcuchowej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA.... 109
   Ważne instrukcje dotyczące bezpieczeństwa 109
   Opakowanie....109
   Instrukcja obsługi....109
2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE .....110
3. WSKAZÓWKI BEZPIECZEŃSTWA....111
   Przed użyciem urządzenia 111
   Bezpieczeństwo obsługi, wyposażenie i odzież robocza 111
   Wskazówki dotyczące posługiwania się paliwem....113
4. OPIS URZĄDZENIA I ZAWARTOŚĆ DOSTAWY 114
   Opis maszyny (por. Rys. 1)....114
5. INSTALACJA PIĘTEK ZĘBATYCH,
   PROWADNICY I ŁAŃCUCHA 115
   Instalacja piętek zębatych....115
   Instalacja prowadnicy i łańcucha ....115
6. PALIWO I OLEJ DO SMAROWANIA ŁAŃCUCHA 116
   Dolewanie oleju do zbiornika 116
   Przygotowanie mieszanki paliwowej ....116
   Przechowywanie paliwa....117
7. PRZYGOTOWANIE DO UŻYTKU....117
   Hamulec tańcucha (Rys. 1, punkt 9)....118
   Kontrola działania hamulca....118
8. URUCHAMIANIE I WYŁĄCZANIE PILARKI 118
   Uruchamianie zimnego silnika 118
   Uruchamianie rozgrzanego silnika....119

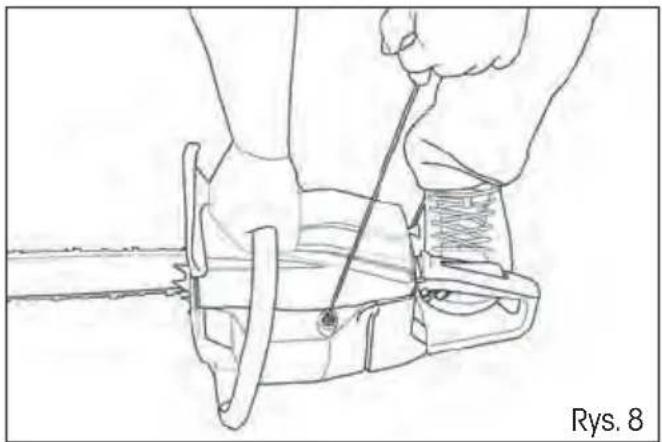

   Regulacja obrotów 119
   Zatrzymanie silnika....119
   Kontrola smarowania łańcucha....119
9. REGULACJA NAPIĘCIA ŁAŃCUCHA....120

10. CIECIE....120
    Hamulec bezpieczeństwa (ochrona przed odbiciem wstecznym) 120

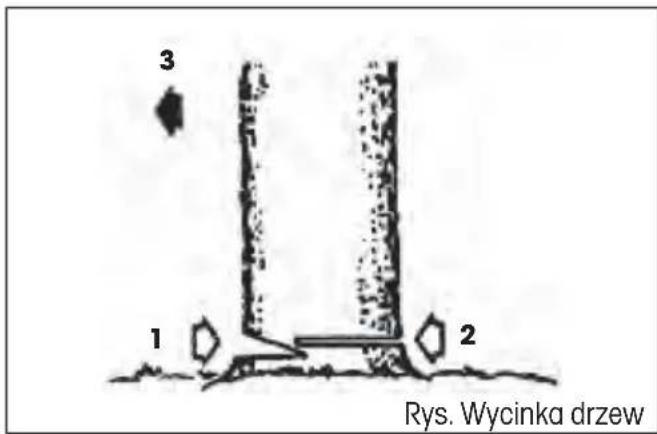

    Wycinka drzew 121

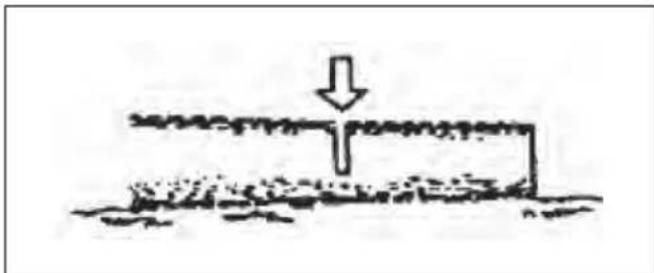

    Ciecie szczap....121

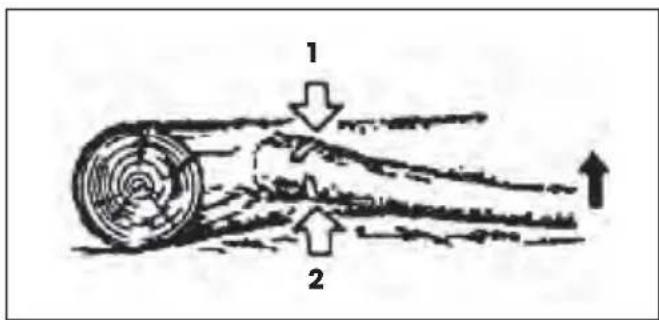

    Szczapa leżąca na ziemi....122

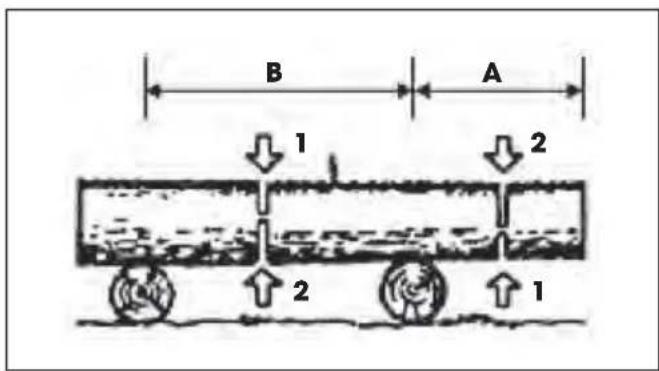

    Szczapa znajdująca się ponad ziemią 122
    Usuwanie gałęzi z obalonego drzewa 122

11. KONSERWACJA I CZYSZCZENIE NARZĘDZIA.... 122
    Konserwacja po każdym użyciu.... 122
    Czyszczenie korpusu pilarki łańcuchowej....123

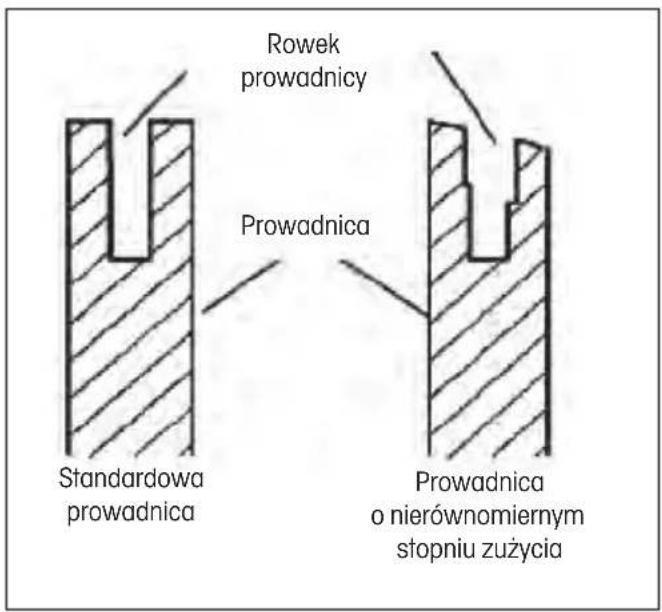

    Konserwacja prowadnicy 123
    Standardowa konserwacja prowadnicy....123

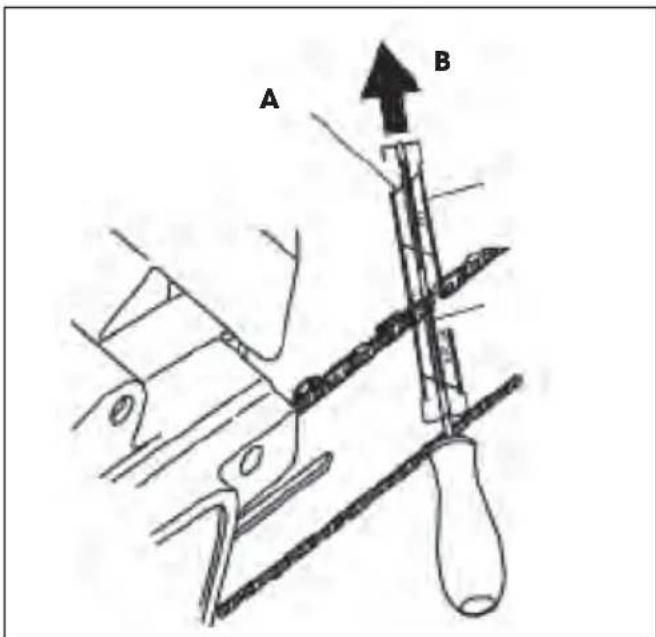

12. OSTRZENIE ŁAŃCUCHA PILARKI.... 124
    Wyposażenie niezbędne do ostrzenia łańcucha pilarki....124
    Ostrzenie zębów łańcucha....124

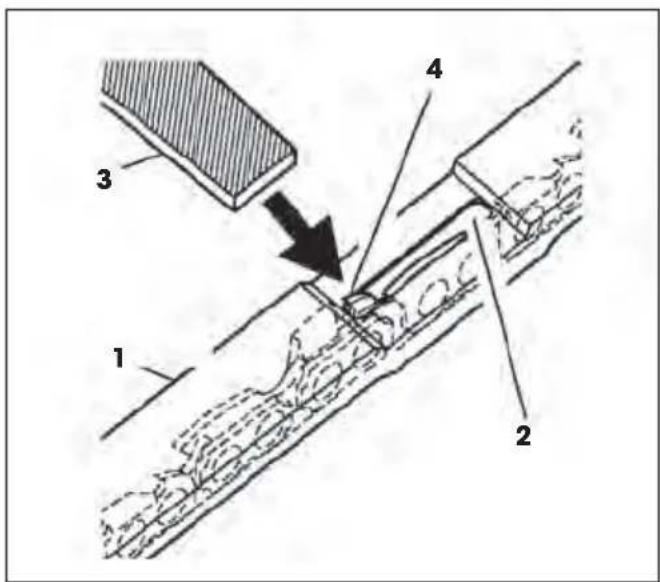

    Piłowanie ogranicznika zagłębienia.... 125
13. WYMIANA LANCUCHA PILARKI 126
14. TABELA KONSERWACJI....127
15. ROZWIAZYWANIE PROBLEMÓW 128
16. DANE TECHNICZNE 129
17. LIKWIDACJA.... 130
18. DEKLARACJA ZGODNOŚCI....131

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

Ważne instrukcje dotyczące bezpieczeństwa

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego, zanim nie znajdziesz wszystkich elementów produktu.
* Przechowuj wyrób w suchym miejscu z dala od dzieci.
Przeczytaj wszystkie ostrzeżenia i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

Opakowanie

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i z tego względu podlega recyklingowi.

Instrukcja obsługi

Zanim rozpoczniesz pracę z urządzeniem, przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy starannie zachować do wglądu. Co najmniej w okresie gwarancyjnym zalecamy zachowanie oryginalnego opakowania łącznie z wewnętrznym materiałem opakowaniowym, dokument kasowy i kartę gwarancyjną.

W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

UWAGA: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją.

Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE

Przed użyciem narzędzia przeczytaj uważnie instrukcję obsługi.

Podczas obsługi narzędzia należy korzystać z środków ochrony takich jak okulary ochronne, ochronniki słuchu itp.

Pilarkę łańcuchową należy obsługiwać zawsze obiema rękoma.

Podczas pracy należy używać rękawic ochronnych.

Używaj mocnego izolacyjnego obuwia roboczego.

Uwaga! Niebezpieczeństwo odbicia wstecznego.

Ostrzeżenie! Uwaga!

3. WSKAZÓWKI BEZPIECZEŃSTWA

⚠ UWAGA! Wskazówki bezpieczeństwa podane w niniejszej instrukcji obsługi oznaczone tym symbolem zawierają krytyczne punkty, na które należy zwrócić uwagę podczas obsługi narzędzia, aby nie doszło do poważnych lub śmiertelnych obrażeń. Prosimy o uważne przeczytanie instrukcji bezpieczeństwa i jej przestrzeganie.

⚠ UWAGA! Ten symbol oznacza wskazówki, których należy przestrzegać, aby nie doszło do wypadków będących przyczyną poważnych lub śmiertelnych obrażeń.

UWAGA: Ten symbol oznacza wskazówki lub instrukcje użyteczne podczas obsługi narzędzia.

Przed użyciem urządzenia

* Przed użyciem narzędzia przeczytaj uważnie instrukcję obsługi.
Nie korzystaj z narzędzia będąc pod wpływem alkoholu lub substancji odurzających, jeśli jesteś zmęczony lub wyczerpany. Nie korzystaj z urządzenia, jeśli zażywasz leki, które mogłyby mieć wpływ na Twoje zdolności decyzyjne lub ograniczyć je podczas obsługi narzędzia.
Nie korzystaj z narzędzia we wnętrzach. Wydobywające się gazy zawierają szkodliwy tlenek węgla.
Nigdy nie korzystaj z urządzenia w poniższych warunkach:
- Jeśli powierzchnia robocza jest śliska lub jeśli warunki atmosferyczne nie pozwalają na utrzymanie stabilnej postawy podczas obsługi urządzenia.
- Jeśli jest ciemno, przy gęstej mgle lub przy złych warunkach atmosferycznych ograniczających widoczność powierzchni roboczej.
- Podczas deszczu, burzy, silnego wiatru lub w innych warunkach, które mogą być niebezpieczne podczas używania narzędzia.
Jeśli korzystasz z pilarki po raz pierwszy, przed rozpoczęciem pracy zasięgnij rady doświadczonego pracownika.
Pod wpływem zmeczenia lub wyczerpania fi zycznego może dojść do utraty uwagi i w wyniku tego do ciężkich obrażeń.
Ogranicz czas obsługi narzędzia do ok. 10 minut w przypadku jednego użycia. Pomiędzy poszczególnymi odcinkami pracy staraj się wykonywać przerwy na odpoczynek o długości ok. 10–20 minut. Ogranicz ogólną liczbę przepracowanego czasu w ciągu jednego dnia do ok. 2 godzin.
Upewnij się, że masz przy sobie instrukcję obsługi, na wypadek, gdybyś potrzebował z niej skorzystać.
W przypadku sprzedaży, wypożyczenia lub przekazania urządzenia innej osobie, upewnij się, że zostało ono przekazane wraz z instrukcją obsługi.
Nigdy nie pozwalaj dzieciom lub innym osobom, które nie zostały dostatecznie zapoznane z instrukcją obsługi, aby korzystały z tego urządzenia.

Bezpieczeństwo obsługi, wyposażenie i odzież robocza

Podczas obsługi pilarki łańcuchowej należy korzystać z następującej odzieży ochronnej i środków ochrony:

• kask
• okulary ochronne lub ostona twarzy
• rękawice ochronne
• antypoślizgowe obuwie robocze
• ochronniki słuchu

* Ponadto należy mieć przy sobie

• narzędzia dostarczone w zestawie
  – dostateczną rezerwę paliwa i oleju do smarowania łańcucha
  – moce do oznaczenia obszaru roboczego (linę, znaki ostrzegawcze)
• gwizdek (do przywołania pomocy)
• piłę lub siekierę (do ewentualnego usunięcia przeszkód)

Podczas pracy nie należy nigdy używać luźnej odzieży i biżuterii, które mogłyby zostać wciągnięte przez pilarkę. Podczas pracy nie należy nosić sandałów ani pracować na boso.
Skontroluj powierzchnię roboczą, przedmiot oraz kierunek cięcia. Usuń przeszkody.
Nigdy nie zaczynaj pracy, jeśli powierzchnia pracy nie jest czysta, jeśli nie możesz przyjąć stabilnej pozycji i nie masz zaplanowanej drogi ewakuacyjnej przed obalanym drzewem.
Zachowaj szczególną ostrożność i utrzymuj poruszających się w pobliżu przechodni oraz zwierzęta domowe poza powierzchnią roboczą w odległości co najmniej 2,5-krotności długości ścinanego obiektu.
* Skontroluj uszkodzone, zużyte lub brakujące części maszyny. Nigdy nie używaj maszyny, jeśli jest uszkodzona, nieprawidłowo wyregulowana lub niekompletna. Upewnij się, że łańcuch przestanie się obracać, kiedy dźwignia gazu zostanie zwolniona.
Utrzymuj uchwyty suche, czyste ii bez plam od oleju lub paliwa.
Nie dotykaj tłumika, świecy zapłonowej lub innych metalowych części silnika, jeśli maszyna jest włączona lub bezpośrednio po jej wyłączeniu - ryzyko oparzenia lub porażenia prądem elektrycznym.
Zachowaj szczególną ostrożność podczas cięcia cienkich gałęzi i pni, ponieważ kruchy materiał może zostać wciągnięty przez łańcuch, odrzucony na obsługującą osobę i może spowodować utratę jej równowagi.
Podczas ścinania sprężystych gałęzi należy pamiętać o możliwości ich odrzucenia po zwolnieniu napięcia na skutek przecięcia włókien drzewa.
Skontroluj i usuń stare gałęzie, które mogłyby spaść z obalanego drzewa.
Jeśli zamierzasz odłożyć urządzenie, upewnij się, że jest wyłączone.

UWAGA odbicie wsteczne! Do odbicia wstecznego może dojść w momencie, gdy przednia część prowadnicy dostanie się do kontaktu z obiektem lub kiedy cięty materiał zablokuje łańcuch w miejscu cięcia. Podczas kontaktu z obiektem może dojść do odrzucenia pilarki przy jednoczesnym ruchu pilarki do góry i do tyłu w kierunku obsługującej osoby. Zablokowanie łańcucha w miejscu cięcia może doprowadzić do szybkiego odbicia wstecznego prowadnicy w kierunku obsługującej osoby. Obie te reakcje mogą doprowadzić do utraty kontroli nad pilarką i następstw w postaci ciężkich obrażeń. Nie polegaj wyłącznie na elementach zabezpieczających pilarki. Jako użytkownik pilarki powinieneś nieustannie przestrzegać kilku zasad zapobiegających powstaniu obrażeń lub szkód.

Jeśli znasz zasadę odbicia wstecznego, możesz zmniejszyć lub wykluczyć element zaskoczenia. Nieoczekiwane reakcje prowadzą do wypadków.
Jeśli silnik pracuje, trzymaj pilarkę mocno obiema rękoma, prawą ręką tylny uchwyt, a lewą ręką przedni. Mocno obejmij uchwyły pilarki kciukiem skierowanym naprzeciw pozostałym palcom. Mocne przytrzymanie może ograniczyć odbicie wsteczne i pozwala mieć pilarkę pod kontrolą.
W miejscu pracy nie powinny znajdować się żadne przeszkody. Wolny koniec prowadnicy nie może podczas pracy pilarki zahaczać o gałqź, pień lub inną przeszkodę.
Dokonuj wycinki przy wysokich obrotach silnika.
Podczas cięcia nie powinno dojść do utraty stabilnej pozycji. Wykonuj cięcie maksymalnie na wysokości ramion.

Przestrzegaj zaleceń producenta dotyczących smarowania i ostrzenia łańcucha.
Korzystaj wyłącznie z łańcuchów i prowadnic zamiennych zalecanych przez producenta lub ich ekwiwalentów.

Wskazówki dotyczące posługiwania się paliwem

Silnik maszyny został zaprojektowany tak, aby wykorzystywać mieszankę paliwa, która jest wysoce łatwopalna. Nigdy nie przechowuj zbiorników z paliwem ani nie dolewaj paliwa w pobliżu otwartego ognia, pieca, przewodów elektrycznych, w miejscu wykonywania prac spawalniczych lub innego źródła ciepła czy ognia, co mogłoby doprowadzić do zapalenia ognia.

Podczas obsługi maszyny lub przy dolewaniu paliwa obowiązuje zakaz palenia tytoniu.
Podczas dolewania paliwa upewnij się, że maszyna jest wyłączona i że w pobliżu nie ma żadnego źródła otwartego ognia.
Jeśli dojdzie do zabrudzenia urządzenia paliwem, użyj suchej ścierki i wytrzyj płamy.
Po dolaniu paliwa przykręć korek zbiornika paliwa i odnieś urządzenie na odległość co najmniej 3 m od miejsca, w którym dolewałeś paliwo, a następnie włącz maszynę.

4. OPIS URZĄDZENIA I ZAWARTOŚĆ DOSTAWY

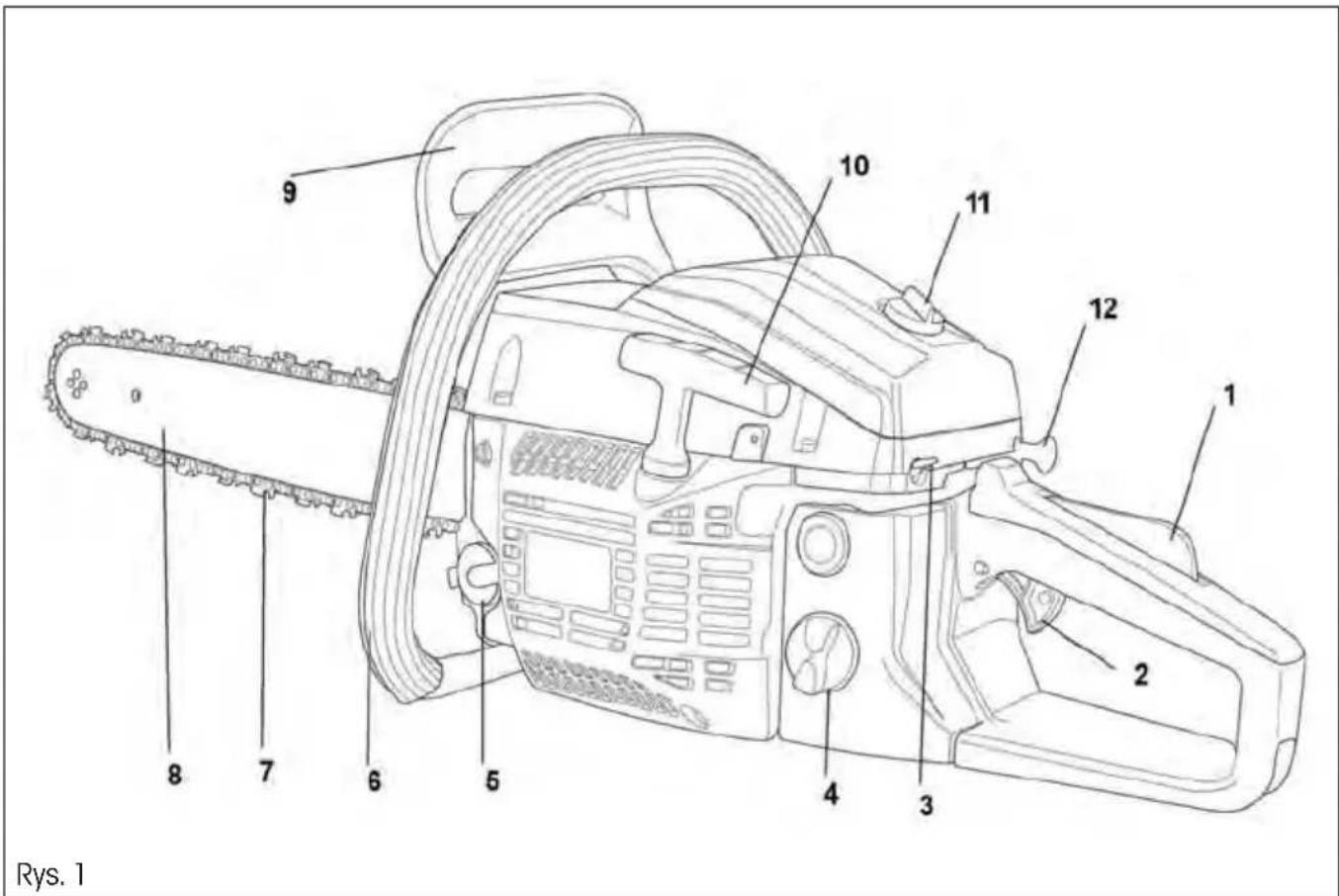

Opis maszyny (por. Rys. 1)

1. Bezpiecznik gazu
2. Obstuga gazu
3. Główny wyłącznik
4. Korek zbiornika paliwa
5. Korek zbiornika oleju

6. Uchwyt przedni

7. łańcuch

8. Prowadnica
9. Hamulec zabezpieczający
10. Uchwył rozruchu
11. Śruba pokrywy fi ltra powietrznego
12. Obstuga ssania

Zawartość opakowania: Pilarka spalinowa, prowadnica 405 mm, łańcuch, plastikowa pokrywa prowadnicy, skalibrowany zbiornik do przygotowania mieszanki paliwowej, zestaw narzędzi z pilnikiem.

5. INSTALACJA PIĘTEK ZĘBATYCH, PROWADNICY I ŁAŃCUCHA

⚠ UWAGA! Podczas instalacji i dokonywania kontroli łańcucha należy zawsze korzystać z rękawic ochronnych, aby uniknąć obrażeń spowodowanych przez ostrza łańcucha.

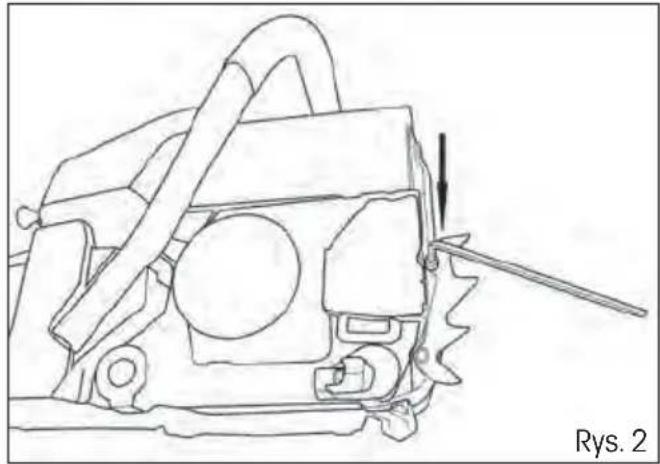

Instalacja piętek zębatych

Za pomocą dołączonego klucza sześciokątnego i śrub przymocuj piętki zębate, por. rysunek (Rys. 2).

Instalacja prowadnicy i łańcucha

Dźwignia hamulca bezpieczeństwa (Rys. 1, punkt 9) musi być odbezpieczona (przyciągnąć w kierunku górnego uchwytu).

* Poluzuj dwie nakrętki i zdejmij pokrywę koła łańcuchowego (Rys. 3, punkt 2).

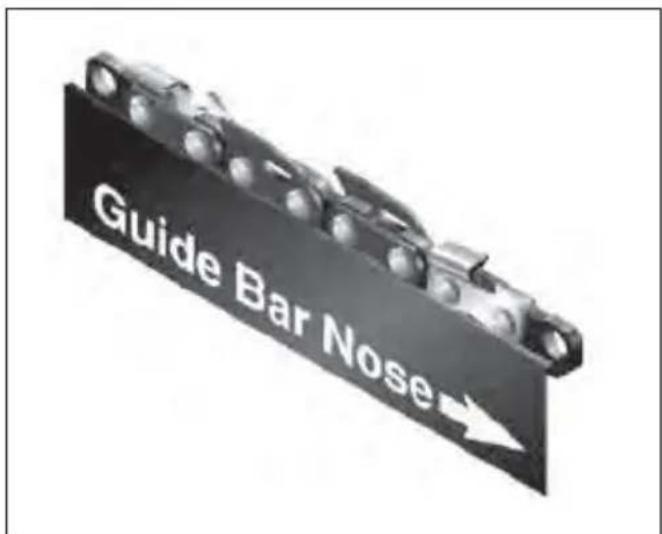

* Nałoż łańcuch na prowadnicę, a następnie na koło łańcuchowe (zębatkę). Jednocześnie przytrzymuj łańcuch na prowadnicy.

⚠ UWAGA! Czop napinania łańcucha (Rys. 3, punkt 3) musi wpasować się do otworu w prowadnicy (Rys. 3, punkt 4). Pozycję tego czopu można wyregulować za pomocą śruby napinania łańcucha (Rys. 5)

⚠ UWAGA! Zadbaj o to, aby łańcuch był zawsze prawidłowo osadzony na pierścieniu koła łańcuchowego (Rys. 4). Jeśli tak nie jest, może dojść do uszkodzenia pilarki.

Założ z powrotem pokrywę koła łańcuchowego. Nie dokręcaj śruby do końca, dokręć ją tylko ręcznie, aby można było napiąć łańcuch.

* Napnij łańcuch za pomocą śruby napinającej (Rys. 5), a następnie dokręć nakrętkę pokrywy koła łańcuchowego za pomocą dołączonego klucza rurkowego.

⚠ UWAGA! Łańcuch jest napięty prawidłowo, jeśli możesz go podnieść z prowadnicy oraz jeśli jego wysokość w pozycji poziomej wynosi pośrodku prowadnicy od 3 do 4 mm.

Dolewanie oleju do zbiornika

⚠ UWAGA! Nowy łańcuch wymaga dotarcia przez ok. 5 minut. Na tym etapie bardzo ważne jest smarowanie łańcucha. Po dotarciu sprawdź napięcie łańcucha i jeśli to konieczne, dokonaj jego regulacji.

W dostarczonej pilarce zbiornik oleju jest pusty. Przed pierwszym użyciem pilarki należy napełnić zbiornik olejem.
Korzystaj wyłącznie z oleju przeznaczonego do smarowania biodegradowalnego.

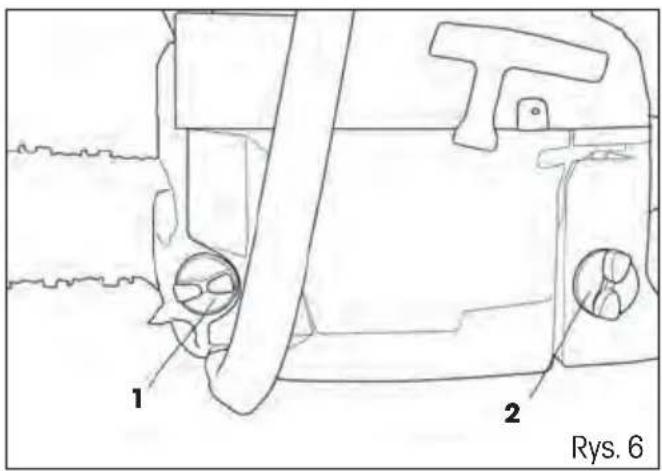

Odkręć korek wlewu (Rys. 6, punkt 1).
Wlej do zbiornika olej (uważaj, aby nie dopuścić do zanieczyszczenia oleju podczas jego wlewania do zbiornika).
Zakręć korek wlewu.
* Przed użyciem pilarki zbiornik na olej nie powinien być nigdy zupełnie opróżniony, ponieważ grozi to uszkodzeniem prowadnicy i łańcucha.
* Kontroli poziomu oleju można dokonać optycznie po odkręceniu zakrętki.

⚠ UWAGA! Nie korzystaj z oleju, który był już używany lub poddany obróbce, ponieważ mogłoby dojść do uszkodzenia pompki olejowej.

Przygotowanie mieszanki paliwowej

⚠ UWAGA! Nigdy nie dolewaj paliwa do zbiornika w zamkniętym, nie wentylowanym pomieszczeniu.
⚠ UWAGA! Nie dolewaj paliwa w pobliżu otwartego ognia lub źródła iskrzenia.
⚠ UWAGA! Nie przepełniaj zbiornika. Przed uruchomieniem silnika wytrzyj wszystkie resztki rozlanego paliwa.
⚠ UWAGA! Jeśli silnik jest gorący, NIE DOLEWAJ PALIWA.
W tym typie silnika dwusuwowego używana jest mieszanka benzyny bezołowiowej i oleju do silników dwusuwowych. Dla tego typu silnika dwusuwowego używa się mieszanki benzyny bezołowiowej i oleju do silników dwusuwowych, w stosunku 25:1.
⚠ UWAGA! Mieszanka paliwowa przygotowana z użyciem innych proporcji może spowodować uszkodzenie silnika. Upewnij się, czy mieszanka została przygotowana prawidłowo.
Do przygotowania mieszanki benzyny z olejem silnikowym do silników dwusuwowych używaj wyłącznie benzyny nie zawierającej ETANOLU ani METANOLU (typy alkoholu).
Korzystaj z wysokiej jakości benzyny z liczbą oktanową 95 lub wyższym. Dzięki temu zapobiegniesz ewentualnemu uszkodzeniu systemu paliwowego i innych części silnika.
W celu przygotowania mieszanki paliwa zalecamy skorzystać ze skalibrowanego pojemnika znajdującego się w zestawie pilarki. NIE MIESZAJ BENZYNY Z OLEJEM BEZPOŚREDNIO W ZBIORNIKU PALIWA.
Odkręć korek zbiornika paliwa (Rys. 6, punkt 2) i wlej paliwo. Następnie zakręć korek z powrotem.

Przechowywanie paliwa

Paliwo należy przechowywać wyłącznie w czystym, bezpiecznym i załywierdzonym kanistrze. Zapoznaj się z lokalnymi przepisami dotyczącymi typów kanistrów z paliwem oraz zasad ich umieszczania i przestrzegaj ich.

UWAGA! Paliwo do silników dwusuwowych może ulec separacji. Przed każdym użyciem należy dokładnie wstrząsnąć kanistrem z paliwem.

UWAGA! Przechowywane paliwo starzeje się. Nie mieszaj większej ilości paliwa niż zużyjesz w ciągu jednego miesiąca.

7. PRZYGOTOWANIE DO UŻYTKU

WAŻNE: Przestrzegaj zaleceń dotyczących przygotowania mieszanki paliwowej! Nieprzestrzeganie zaleceń może doprowadzić do uszkodzenia silnika! Nie używaj paliwa, które było przechowywane ponad dwa miesiące. Mieszanka paliwa, która była przechowywana ponad dwa miesiące powoduje problemy podczas uruchamiania silnika i jego niższą efektywność. Jeśli mieszanka była przechowywana dłużej niż dwa miesiące, należy ją usunąć i użyć nowego paliwa.

UWAGA! Zasady używania spalinowej pilarki łańcuchowej mogą być uregulowane w lokalnych przepisach.

Skontroluj uszkodzone, zużyte lub brakujące części maszyny. Nigdy nie używaj maszyny, jeśli jest uszkodzona, nieprawidłowo wyregulowana lub niekompletna.
Sprawdź, czy nie doszło do poluzowania śrub, nakrętek i elementów montażowych. Dokręć poluzowane śruby.
Sprawdź, czy fi ltr powietrza nie jest zanieczyszczony. Przed rozpoczęciem pracy usuń z fi ltru powietrza wszystkie zanieczyszczenia.
Sprawdź, czy łańcuch jest napięty. Prawidłowo napięty łańcuch można podnieść pośrodku prowadnicy w pozycji horyzontalnej na wysokość 3 do 4 mm.
Utrzymuj uchwyty suche, czyste ii bez plam od oleju lub paliwa.
* Upewnij się, czy nie dochodzi do wycieków ze zbiornika paliwa.
Skontroluj powierzchnię roboczą, cięty przedmiot oraz kierunek cięcia. Usuń przeszkody.
Nigdy nie zaczynaj pracy, jeśli powierzchnia pracy nie jest czysta, jeśli nie przyjąłeś stabilnej pozycji i nie masz zaplanowanej drogi ewakuacyjnej przed obalanym drzewem.
Zachowaj szczególną ostrożność i utrzymuj poruszających się w pobliżu przechodni oraz zwierzęta domowe poza powierzchnią roboczą w odległości co najmniej 2,5-krotności długości ścinanego obiektu.

UWAGA! Zalecana kombinacja prowadnicy i łańcucha wynika z parametrów technicznych podanych w rozdziale 14. Nie używaj pilarki z prowadnicą o długości większej niż 18" (45 cm). Używanie dłuższej prowadnicy może spowodować wyraźne obniżenie mocy.

Hamulec tańcucha (Rys. 1, punkt 9)

Ta pilarka jest wyposażona w automatyczny hamulec zatrzymujący obroty łańcucha, jeśli podczas pracy dojdzie do odbicia wstecznego. Hamulec uruchamia się automatycznie na skutek oddziaływania siły bezwładności na ciężarki umieszczone pod przednią pokrywą. Hamulec można również obsługiwać ręcznie poprzez opuszczenie przedniej ramy ochronnej na dół w kierunku prowadnicy.

Hamulec zostanie ponownie zwolniony poprzez przyciągnięcie przedniej ramy ochronnej z powrotem do uchwytu pilarki.

⚠ UWAGA! Przed każdym użyciem dokonaj następującego sprawdzenia, czy hamulec łańcucha działa.

Kontrola działania hamulca

Położ włączoną pilarkę na ziemi i pozwól, aby przez 1 do 2 sekund pracowała na maksymalnych obrotach.
Wciśnij dźwignię hamulca (Rys. 1, punkt 9) do przodu. Łańcuch powinien się natychmiast zatrzymać.
⚠ UWAGA! Jeśli łańcuch zatrzymuje się powoli lub nie zatrzymuje się w ogóle, nie używaj pilarki i skontaktuj się z autoryzowanym serwisem.
Jeśli chcesz zwolnić hamulec, przyciągnij dźwignię hamulca w kierunku górnego uchwytu tak, aby można było usłyszeć typowe zatrzaśnięcie.
⚠ UWAGA! Upewnij się, czy hamulec łańcucha działa prawidłowo. Prawidłowo działający hamulec łańcucha stanowi ochronę przed ewentualnymi obrażeniami powstającymi na skutek odbicia wstecznego. Jeśli hamulec nie pracuje prawidłowo, powierz jego regulację lub naprawę autoryzowanemu serwisowi.

8. URUCHAMIANIE I WYŁĄCZANIE PILARKI

OSTRZEŻENIE

* Przed uruchomieniem silnika upewnij się, czy łańcuch porusza się swobodnie po prowadnicy i czy nie dołyka żadnego przedmiotu obcego.
Łańcuch pilarki nie powinien się obracać przy minimalnych obrotach silnika. W przeciwnym wypadku należy skontaktować się z autoryzowanym serwisem w celu dokonania kontroli i usunięcia problemu.
* Przed uruchomieniem silnika upewnij się, czy dźwignia gazu porusza się swobodnie.

⚠ UWAGA: Narażanie się na wibracje może spowodować problemy zdrowotne u osób cierpiących na choroby układu krążenia lub układu nerwowego. W przypadku pojawienia się takich objawów jak drętwienie, obniżenie wrażliwości, obniżenie normalnej siły lub zmiany zabarwienia skóry, należy zwrócić się o pomoc do lekarza. Objawy te dotyczą zazwyczaj palców, rąk lub nadgarstków.

Uruchamianie zimnego silnika

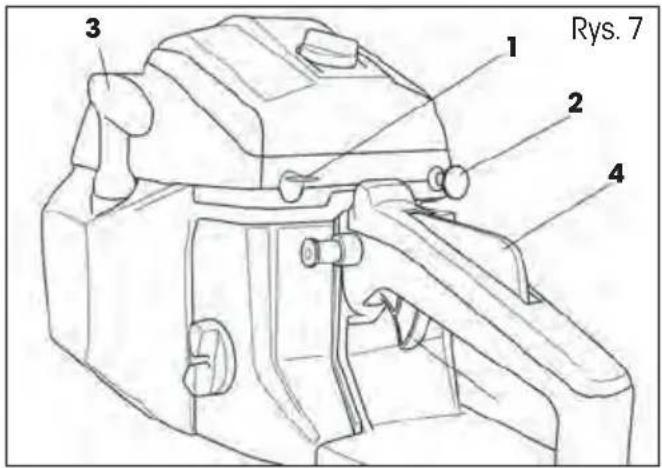

1. Ustaw wyłącznik główny w pozycji górnej (por. Rys. 7, punkt 1).
2. Pociągnij do góry dźwignię ssania (Rys. 7, punkt 2), ale nie ruszaj dźwigni obsługi gazu.

3. Położ pilarkę na równej ziemi tak, aby była stabilna i ciągnij za rękojeść linki rozrusznika, dopóki nie dojdzie do obrotów silnika (silnik będzie próbował się uruchomić) (Rys. 8).

4. W tym momencie wciśnij ponownie w dół dźwignię ssania (Rys. 7, punkt 2) i pociągając za linkę rozrusznika uruchom silnik.

⚠ UWAGA! Zbyt długi czas obrotów silnika z wyciągniętą dźwignią ssania spowoduje zalanie silnika i problemy z jego uruchomieniem.

1. Przed rozpoczęciem pracy rozgrzewaj silnik przez kilka minut do temperatury roboczej.

Uruchamianie rozgrzanego silnika

1. Ustaw wyłącznik główny w górnej pozycji (por. Rys. 7, punkt 1).

2. Ciągnij za rękojeść linki rozrusznika, dopóki nie dojdzie do uruchomienia silnika (Rys. 8) NIE UŻYWAJ SSANIA!

⚠ UWAGA! Jeśli doszło do całkowitego zużycia paliwa ze zbiornika, w celu dolania paliwa powtórz kroki opisane w części URUCHAMIANIE ZIMNEGO SILNIKA.

Regulacja obrotów

Aby zwiększyć obroty, wciśnij najpierw dłonią bezpiecznik gazu (Rys. 7, punkt 4), a następnie wciśnij kciukiem dźwignię obsługi gazu (Rys. 7, punkt 5).

Aby obniżyć liczbę obrotów, zwolnij dźwignię gazu.

Zatrzymanie silnika

Zwolnij dźwignię gazu (Rys. 7, punkt 5) i przełącz wyłącznik główny na pozycję „Stop” (Rys. 1, punkt 1).

OSTRZEŻENIE

Gazy spalinowe silnika zawierają substancje chemiczne szkodliwe dla zdrowia. Nigdy nie wdychaj

tych gazów. Zawsze uruchamiaj pilarkę poza budynkiem.

Kontrola smarowania łańcucha

⚠ UWAGA! Przestrzegaj zasad bezpieczeństwa i nie dopuść do kontaktu prowadnicy z powierzchnią terenu. Używaj tego narzędzia w bezpieczny sposób i przestrzegaj minimalnej odległości 20 cm od ziemi.

* Przed rozpoczęciem pracy sprawdź smarowanie łańcucha oraz ilość oleju w zbiorniku pilarki. Włącz pilarkę i trzymaj ją ponad ziemią. Jeśli zauważysz

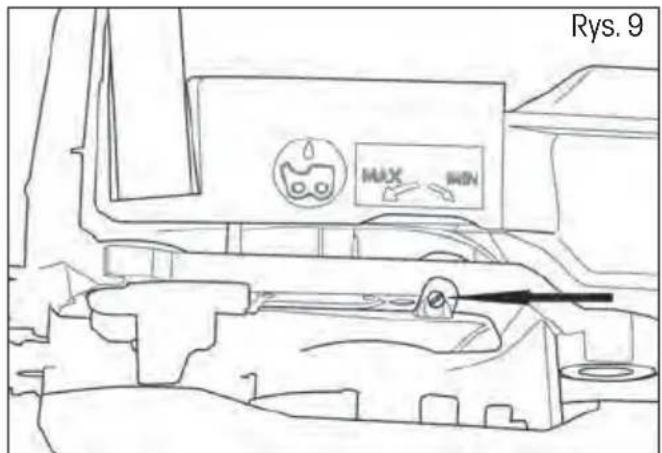

powiększające się plamy od oleju, oznacza to, że smarowanie łańcucha nie przebiega prawidłowo. Jeśli na ziemi nie ma żadnych śladów oleju, ustaw stopień smarowania na spodzie pilarki (Rys. 9)

Jeśli również potem łańcuch nie jest dostatecznie nasmarowany, oczyść otwór wypustu oleju (pod pokrywą koła łańcuchowego), górny otwór napinania łańcucha i rozprowadzanie oleju, ewentualnie skontaktuj się z autoryzowanym serwisem.

9. REGULACJA NAPIĘCIA ŁAŃCUCHA

⚠ UWAGA! Podczas pracy łańcuch pilarki ma tendencję do wydłużania się na skutek oddziaływania podwyższonej temperatury. Dłuższy łańcuch może się poluzować i spaść z prowadnicy.

Poluzuj nakrętkę napinającą pokrywy koła łańcuchowego.
Upewnij się, że łańcuch jest prawidłowo osadzony w rowku prowadnicy.
Aby przekręcić śrubę regulującą stopień napięcia łańcucha (Rys. 5), skorzystaj ze śrubokręta. Obracaj śrubą regulującą do momentu osiągnięcia odpowiedniego napięcia łańcucha (powinieneś móc podnieść łańcuch pośrodku prowadnicy w pozycji poziomej do wysokości ok. 3 do 4 mm).
Dokręć mocno nakrętki napinające prowadnicy.
⚠ UWAGA! Nie napinaj łańcucha zbyt mocno. Zbyt mocne napięcie rozgrzanego łańcucha może prowadzić do jego nadmiernego napięcia po ostygnięciu.

10. CIĘCIE

⚠ UWAGA! Zanim zaczniesz czytać, zapoznaj się z rozdziałem „Wskazówki bezpieczeństwa”. Zalecamy zdobycie doświadczenia podczas cięcia małych szczap. Dzięki temu można zapoznać się z działaniem pilarki.

Zawsze przestrzegaj zaleceń dotyczących bezpieczeństwa. Pilarki łańcuchowej należy używać wyłącznie do cięcia drewna. Zakaz cięcia innych materiałów. Wibracje i odbite wsteczne są inne w przypadku innych materiałów. Pilarki nie należy używać jako dźwigni do podnoszenia, przemieszczania lub rozbijania obiektów. Zakaz dołączania do pilarki części lub akcesoriów innych niż podane w dokumentacji technicznej
Nie jest konieczne dociskanie pilarki do miejsca cięcia. Kiedy silnik pracuje na pełnych obrotach, pilarkę wystarczy lekko dociskać.
Jeśli dojdzie do zaczepienia się łańcucha w miejscu cięcia, nie próbuj go wyciągać, ale poszerz miejsce cięcia za pomocą klina lub dźwigni.

Hamulec bezpieczeństwa (ochrona przed odbiciem wstecznym)

Ta pilarka jest wyposażona w hamulec łańcucha. Jeśli działa on prawidłowo, w przypadku odbicia wstecznego powoduje natychmiastowe zatrzymanie łańcucha. Funkcjonalność hamulca łańcucha należy sprawdzić każdorazowo przed użyciem pilarki. Uruchom pilarkę na pełne obroty na 1-2 sekundy, a następnie opuść pokrywę ochronną. łańcuch musi się natychmiast zatrzymać nawet podczas pracy silnika na pełnych obrotach. Jeśli łańcuch zatrzymuje się powoli lub nie zatrzymuje się wcale, skontaktuj się z autoryzowanym serwisem.

Sprawdzenie funkcjonalności hamulca łańcucha oraz stopnia naostrzenia łańcucha przed każdym użyciem jest niezwykle ważne po to, aby zachować odpowiedni poziom bezpieczeństwa obsługi pilarki w razie odbicia wstecznego. Usunięcie elementów zabezpieczających, nieprawidłowa konserwacja czy korzystanie z nieodpowiedniej prowadnicy lub łańcucha może być w razie odbicia wstecznego przyczyną ciężkich obrażeń.

Wycinka drzew

Podejmij decyzję co do kierunku obalania drzewa uwzględniając kierunek wiatru, pochylenie drzewa i lokalizację gałęzi. Przed rozpoczęciem pracy rozważ również wszystkie pozostałe czynniki.

* Okolica drzewa musi być wolna, pozbawiona przeszkód i musi umożliwiać przyjęcie stabilnej pozycji. Droga ewakuacyjna musi być łatwo dostępna.

Wykonaj nacięcie klinowe na głębokość jednej trzeciej średnicy drzewa z tej strony, na którą ma drzewo spaść (Por. rys. Wycinka, punkt 1)

* Po przeciwnej stronie dokonaj cięcia oddzielającego na poziomie ponad nacięciem klinowym (por. rysunek Wycinka, punkt 2).

Drzewo spadnie w kierunku nacięcia klinowego (por. rysunek Wycinka, punkt 3).

⚠ UWAGA! Podczas wycinki drzew poinformuj pozostałe osoby znajdujące się w okolicy o potencjalnym niebezpieczeństwie. Wycinka drzew wymaga praktyki. Nie zalecamy jej wykonywania bez odpowiedniego doświadczenia.

Ciecie szczap

⚠ UWAGA! Utrzymuj zawsze stabilną postawę. Nie stój na szczapach.

⚠ UWAGA! Przed rozpoczęciem pracy upewnij się, że wszystkie komponenty znajdują się na właściwym miejscu i że wszystkie nakrętki są dokręcone.

Ścięte kawałki szczapy mogą odpadać. W szczególności podczas cięcia na zboczu należy stać zawsze ponad cięta szczapą.

Aby zapobiec odbiciu wstecznemu pilarki, postępuj zgodnie z instrukcjami podanymi w rozdziale „Wskazówki bezpieczeństwa”.

* Przed rozpoczęciem pracy dokonaj oceny kierunku oddziaływania siły powodującej zginanie ciętego pnia Końcowe cięcie wykonuj zawsze z odwrotnej strony, niż oddziałuje siła zgięcia tak, aby nie doszło do zaklinowania prowadnicy w nacieciu.

* Przenoś pilarkę wyłącznie przy wyłączonym silniku i z prowadnicą ostoniętą pokrywą ochronną.

Szczapa leżqca na ziemi

Przetnij szczapę do połowy, następnie przekręć ją i dokończ cięcie z przeciwnej strony.

Szczapa znajdująca się ponad ziemią

W części „A” dokonaj cięcia od dołu do jednej trzeciej szczapy, a następnie dokończ cięcie od góry. W części „B” dokonaj cięcia od góry do jednej trzeciej szczapy, a następnie dokończ cięcie od dołu.

Usuwanie gałęzi z obalonego drzewa

Najpierw sprawdź, na którą stronę jest zgięta gałąź. Następnie wykonaj początkowe cięcie od strony zgięcia, a potem dokończ cięcie z przeciwnej strony.

⚠ UWAGA! Zgięta gałąź może się odbić.

11. KONSERWACJA I CZYSZCZENIE NARZĘDZIA

⚠ UWAGA! Przed czyszczeniem, kontrolą lub naprawą pilarki silnik musi być wyłączony i zimny oraz musi być wyjęta świeca zapłonowa, aby nie mogło dojść do nieplanowanego uruchomienia.

Konserwacja po każdym użyciu

Zdemontuj prowadnicę i oczyść całą pilarkę od osadów trocin za pomocą pędzła. Do usunięcia zanieczyszczeń można użyć szpachelki lub śrubokręta.

Filtr powietrza:

Poluzuj śrubę (Rys. 1, punkt 11) i zdejmij pokrywę fi ltru powietrza. Wyjmij wkład fi ltru i usuń kurz szczotką. Jeśli wkład fi ltru jest pokryty kurzem, rozłóż go na 2 części i wypierz w benzynie. Jeśli używasz sprężonego powietrza, należy dokonać wydmuchiwania w kierunku od wewnątrz.

Otwór smarowania:

Zdemontuj prowadnicę i skontroluj przepustowość otworu smarowania.

Prowadnica:

Po zdemontowaniu prowadnicy usuń kurz z rowków i otworu smarowania.

Pozostałe części:

Sprawdź, czy nie doszło do wycieku oleju, poluzowania uchwytów czy uszkodzenia głównych części, w szczególności w miejscach mocowania rękojeści i prowadnicy. Ewentualnie stwierdzone wady muszą zostać naprawione przed kolejnym użyciem pilarki.

Czyszczenie korpusu pilarki łańcuchowej

Utrzymuj korpus pilarki w czystości. Podczas czyszczenia korzystaj z miękkiej ścierki zamoczonej w roztworze mydła. Oczyć dokładnie korpus pilarki za pomocą tej ścierki.

Konserwacja prowadnicy

Najwięcej problemów dotyczących prowadnicy powstaje na skutek nierównomiernego zużycia.
Do nierównomiernego zużycia dochodzi zazwyczaj w wyniku nieprawidłowego zaostrzenia łańcucha i niewłaściwych ustawień ogranicznika zagłębienia. W przypadku nierównomiernego zużycia prowadnicy dochodzi do rozszerzenia rowka prowadzącego (por. Rysunek). Jego efektem jest pukanie łańcucha i odpadanie nitów. Za pomocą pilarki nie można wówczas wykonywać równych cięć. W takim wypadku należy wymienić prowadnicę na nową.
* Przed ostrzeniem łańcucha należy zawsze sprawdzić stan prowadnicy. Używanie zużytej lub uszkodzonej prowadnicy jest bardzo niebezpieczne. Na skutek używania zużytej lub uszkodzonej prowadnicy dojdzie do uszkodzenia łańcucha. Wykonywanie cięciaza pomocą takiego narzędzia będzie wyraźnie trudniejsze i bardziej wyczerpujące.

Standardowa konserwacja prowadnicy

Zdemontuj prowadnicę z korpusu pilarki łańcuchowej.
Usuwaj regularnie z rowka prowadnicy trociny. Do czyszczenia użyj szpachelki lub drutu.
Po zakończeniu każdego dnia pracy wyczyść rowki olejowe.
Wymień prowadnicę, jeśli:
- jest zgięta lub pęknięta
• ma mocno uszkodzony lub zużyty rowek

UWAGA: Podczas wymiany prowadnicy postępuj zgodnie z zaleceniami podanymi w tej instrukcji. Informacje o prawidłowym typie prowadnicy znajdziesz w przeglądzie danych technicznych.

12. OSTRZENIE ŁAŃCUCHA PILARKI

Utrzymuj łańcuch pilarki ostry. Cięcie będzie dzięki temu wyraźnie szybsze, a przede wszystkim bezpieczniejsze. Tępy łańcuch zwiększa zużycie koła łańcuchowego, prowadnicy, łańcucha i napędu. Jeśli musisz naciskać na pilarkę, a podczas cięcia tworzą się wyłącznie trociny i kilka wiórów, oznacza to, że łańcuch jest tępy.

W tej sytuacji zalecamy skontaktowanie się z autoryzowanym serwisem.

Wyposażenie niezbędne do ostrzenia łańcucha pilarki

* Pilnik okrągły - por. specyfi kacja parametrów technicznych
* Ogranicznik zagłębienia
Prowadnik pilnika
Imadło
* Pilnik płaski średniego rozmiaru

Ostrzenie zębów łańcucha

Skorzystaj z prowadnika, aby dokonać piłowania pod kątem 30° (znak A, por. rysunek).

* Wyreguluj napięcie łańcucha pilarki do prawidłowego poziomu.
* Przymocuj prowadnicę do imadła, aby łańcuch znajdował się w stabilnej pozycji.

UWAGA: Nie mocuj samego tańcucha.

Wciśnij okrągły pilnik, włożony do prowadnicy, do rowka pomiędzy górną blachą a ogranicznikiem zagłębienia na łańcuchu. Łańcuch powinien dotykać zarówno górnej blachy, jak i ogranicznika zagłębienia (por. rysunek).

UWAGA: Piłuj pośrodku prowadnicy.

UWAGA: Na rysunku pokazano umieszczenie prowadnicy pilnika i kierunek piłowania zębów po lewej stronie łańcucha.

Umieść prowadnicę pilnika pod właściwym kątem (znak A, por. rysunek). Sprawdź, czy znak 30° umieszczony na prowadnicy pilnika jest wyrównany ze środkiem prowadnicy. W ten sposób upewnisz się, że będziesz piłować pod kątem 30°.
Piłuj zqb w kierunku od wewnątrz na zewnątrz (w kierunku B, por. rysunek), aż będzie ostry. Piłuj wyłącznie w tym kierunku.

UWAGA: Do zaostrzenia zęba powinny wystarczyć dwa do trzech pociągnięć pilnikiem.

Piłowanie ogranicznika zagłębienia

Efektem ostrzenia zębów łańcucha jest obniżenie tolerancji ogranicznika zagłębienia. Po drugim lub trzecim ostrzeniu konieczna jest regulacja ustawień ogranicznika zagłębienia.

* Przymocuj narzędzie służące do regulacji ogranicznika zagłębienia (por. rys., punkt 1) do górnej krawędzi dwu zębów. Upewnij się, że rowek narzędzia wpasował się do rowka ogranicznika zagłębienia (por. rys., punkt 2.)
Skorzystaj z pilnika płaskiego o średnim rozmiarze (por. rys., punkt 3). Przypiłuj ogranicznik zagłębienia (por. rys., punkt 4) do poziomu narzędzia służącego do regulacji ogranicznika zagłębienia.
Zdejmij narzędzie służące do regulacji ogranicznika zagłębienia. Za pomocą pilnika płaskiego zaokrąglij krawędź przednią ogranicznika zagłębienia (por. rysunek). Podczas piłowania przestrzegaj zalecanych wartości (por. rys., punkt 5).

UWAGA: Po wykonaniu kilku ostrzeń

ręcznych przekaż tańcuch pilarki do zaostrzenia

w autoryzowanym serwisie lub zaostrz go za pomocą specjalnej maszyny do ostrzenia.

Dzięki temu dojdzie do odnowienia równomiernego zaostrzenia wszystkich zębów.

13. WYMIANA ŁAŃCUCHA PILARKI

⚠ UWAGA! Podczas wymiany łańcucha pilarki nie mocuj piły łańcuchowej ani prowadnicy do imadła.

Wymień łańcuch za każdym razem, kiedy zęby są zbyt mocno zużyte i nie można ich zaostrzyć lub jeśli doszło do pęknięcia łańcucha. Korzystaj wyłącznie z oryginalnego łańcucha zgodnie ze specyfi kacją zamieszczoną w niniejszej instrukcji obsługi. Podczas wymiany łańcucha wymień również zębate koło łańcuchowe. Dzięki temu zapewnisz prawidłową pozycję łańcucha przy pracy. (Uwaga: Specyfi kacja właściwego typu łańcucha i koła zębatego jest zawarta w przeglądzie danych technicznych.)

Poluzuj i zdejmij śrubę prowadnicy.
Zdejmij pokrywę koła łańcuchowego.
Zdejmij tańcuch pilarki.
Nawiń nowy tańcuch wokół koła zębatego, a następnie wzdłuż górnego rowka prowadnicy oraz wokół końcówki prowadnicy.

⚠ UWAGA! Upewnij się, że zęby tnące łańcucha są umieszczone w prawidłowym kierunku. Umieść łańcuch tak, aby zęby na górnej stronie prowadnicy były skierowane do przedniej krawędzi prowadnicy (por. rysunek).

* Przed umieszczeniem pokrywy koła łańcuchowego we właściwej pozycji sprawdź, czy końcówka regulująca napinanie łańcucha jest wsunięta do otworu regulującego prowadnicy.

Umieść pokrywę koła łańcuchowego z powrotem na korpusie pilarki.
* Przymocuj pokrywę koła łańcuchowego za pomocą śruby prowadnicy.

⚠ UWAGA! Śrubę należy dokręcać wyłącznie ręcznie.

* Wyreguluj napięcie tańcucha pilarki.
Dokręć śrubę prowadnicy.

⚠ UWAGA! Upewnij się, że nie umieściłeś łańcucha pilarki na prowadnicy w odwrotnym kierunku. W przeciwnym razie pilarka będzie nadmiernie wibrować i nie będzie ciąć.

1. TABELA KONSERWACJI

Podane poniżej odstępy czasowe konserwacji obowiązują wyłącznie w standardowych warunkach roboczych. Jeśli Twoja praca jest bardziej obciążająca niż zazwyczaj, odstępy czasu pomiędzy konserwacją należy odpowiednio skrócić.		Przed każdym użyciem	Po każdej przerwie na uzu-pełnienie paliwa	Co tydzień W	przypad-ku uszko-dzenia lub usterki	W razie potrzeby
Całe urządzenie Skontrolować: wycieki, pęknięcia i stopień zużycia		x	x
Kontrola: włącznik, rozrusznik, dźwignia gazu i dźwignia blokady gazu	Kontrola działania	x	x
Hamulec łańcucha Kontrola działania x x
		Kontrola w autoryzowanym serwisie x
Zbiornik paliwa i zbiornik oleju S kontrolować: wycieki, pęknięcia i stopień zużycia		x	x
Filtr paliwa Kontrola czyszczenid x
		Wymiana elementu fi ltrującego			x	Co 6 miesięcy
Smarowanie łańcucha Kontrola mocy x x
łańcuch	Skontrolować: uszkodzenia, stopień naostrzenia i zużycia	x	x
	Kontrola napięcia	x	x
	Naostrzenie: skontrolować głębokość cięcia				x
Prowadnica	Skontrolować: uszkodzenia i stopień zużycia	x	x
	Czyszczenie kolein i dystrybucji oleju	x
	Obrócenie, smarowanie koła napędowego i usunięcie zadziorów			x
	Wymienić				x
Zębatka	Skontrolować: uszkodzenia i stopień zużycia			x		Wymiana wraz z każdym nowym łańcuchem
Sprzęgło	Skontrolować: uszkodzenia i stopień zużycia			x
	Wymienić				x
Wychwytnik łańcucha	Skontrolować: uszkodzenia i stopień zużycia	x	x
	Wymienić				x
Wszystkie dostępne śruby i nakrętki (oprócz śrub na gaźniku)	Skontrolować i dokręcić			x
Filtr powietrza	Wyczyścić	x
	Wymienić				x	Co 6 miesięcy
Żebra cylindra i szczeliny w pokrywie rozrusznika	Wyczyścić			x
Linka rozrusznika	Skontrolować: uszkodzenia i stopień zużycia			x
	Wymienić				x
Gażnik	Skontrolować minimalne obroty (łańcuch nie powinien się obracać przy minimalnych obrotach)	x	x
Świeca	Skontrolować odległość elektrod			x
	Wymienić				x	Co 6 miesięcy
System antywibracyjny	Skontrolować: uszkodzenia i stopień zużycia			x

15. ROZWIAZYWANIE PROBLEMÓW

UWAGA: przed wykonaniem kontroli zalecanej w tabeli urządzenie należy zawsze wyłączyć i odłączyć świecę zapłonową z wyjątkiem wypadków, w których wymagana jest praca urządzenia.
Jeśli pomimo sprawdzenia wszystkich ewentualnych przyczyn problem nie został rozwiazany, skontaktuj się z autoryzowanym serwisem. Jeśli stwierdzisz istnienie problemu, który nie został opisany w tabeli, skontaktuj się z autoryzowanym serwisem.
PROBLEM MOŻLIWE PRZYCZYNY ROZWIĄZANIE
Nie można uruchomić silnika lub silnik gaśnie w kilka sekund po jego uruchomieniu. (Upewnij się, że włącznik jest ustawiony w pozycji „I”)	1. Świeca nie iskrzy2. Silnik jest przeciążony	1. Skontroluj iskrzenie świecy. Jeśli świeca nie iskrzy, ponów test z nową świecq (WXL7T).2. Wyjmij świecq i pociągnij kilkakrotnie za rozrusznik. Następnie zamontuj z powrotem oczyszczoną świecq i uruchom silnik bez ssania.
Silnik się uruchamia, ale nie zwiększa należycie obrotów lub nie pracuje prawidłowo na wysokich obrotach.	Należy wyregulować gaźnik. Skontaktuj się z autoryzowanym serwisem w celu wyregulowania gaźnika.
Silnik nie pracuje na pełnych obrotach i/lub zbyt mocno dymi.	1. Skontroluj mieszankę oleju i benzyny.2. Zanieczyszczony fi ltr powietrza.3. Należy wyregulować gaźnik.	1. Użyj nowej mieszanki benzyny i oleju do silników dwusuwowych.2. Wyczyść - por. zalecenia w rozdziale 11.3. Skontaktuj się z autoryzowanym serwisem w celu wyregulowania gaźnika.
Silnik się uruchamia, pracuje i przyspiesza, ale nie utrzymuje się na biegu jałowym.	Należy wyregulować gaźnik. Skontaktuj się z autoryzowanym serwisem w celu wyregulowania gaźnika.
Prowadnica i łańcuch rozgrzewają się podczas pracy i dymią.	1. Pusty zbiornik oleju do łańcucha2. Zbyt mocno napięty łańcuch3. Nieprawidłowe funkcjonowanie systemu smarowania	1. Zbiornik oleju należy napełnić za każdym razem przy napełnianiu zbiornika paliwa.2. Napięcie łańcucha; por. zalecenia w rozdziale 5.3. Pozwól, aby pracował na najwyższych obrotach przez 15-30 sekund. Przerwij pracę i sprawdź, czy olej kapie z końcówki prowadnicy. Jeśli jest tam olej, nieprawidłowe funkcjonowanie może być spowodowane przez poluzowany łańcuch lub uszkodzoną prowadnicę. Jeśli olej nie kapie, skontaktuj się z autoryzowanym serwisem.
Silnik się uruchamia, ale łańcuch się nie obraca.UWAGA: jeśli silnik pracuje, nigdy nie dotykaj łańcucha	1. Włączony hamulec łańcucha2. Zbyt mocno napięty łańcuch3. Montaż prowadnicy i łańcucha4. Uszkodzony łańcuch i/lub prowadnica5. Uszkodzone sprzęgło i/lub koła zębate	1. Wyłącz hamulec łańcucha; por. rozdział 7.2. Napięcie łańcucha; por. zalecenia w rozdziale 9.3. Por. zalecenia w rozdziale 5.4. Por. zalecenia w rozdziale 11. i 13.5. W razie potrzeby wymień; skontaktuj się z autoryzowanym serwisem.

16. DANE TECHNICZNE

Typ....FZP 5216 B
Silnik 52 cm ^4
Maksymalna moc silnika 1,9 kW / 8 500 rpm
Maksymalna prędkość silnika z narzędziem tnącym 10 000 rpm
Maksymalna prędkość silnika na biegu jałowym.... 3 000 rpm
Długość prowadnicy.... 405 mm
Długość cięcia 345 mm
Podziałka łańcucha ....0,325 inch
Szerokość rowka prowadzącego....1,5 mm
Liczba ogniw łańcucha....64
Średnica pilnika 4 mm
Cieżar (bez prowadnicy i łańcucha)....5,20 kg
Mieszanka paliwowa (benzyna : olej) 25:1
Pojemność zbiornika paliwa.... 550 ml
Pojemność zbiornika oleju ....240 ml
Olej do smarowania łańcucha....olej biodegradowalny
System smarowania łańcucha....automatyczna pompa z możliwością ustawień
Poziom ciśnienia akustycznego.... LpA: 101,9dB(A)
Gwarantowany poziom mocy akustycznej ....LwA: 113dB(A)
Wibracja* – uchwyt przedni 4,795 m/s2
Wibracja* – uchwyt tylny....5,247 m/s2

* Jeśli stwierdzisz, że doszło do wyraźnego zwiększenia wibracji przenoszonych na uchwyt w porównaniu z wibracjami nowej pilarki, sprawdź stopień zużycia silentblocków (ogumowanych elementów mocujących) i w razie potrzeby skontaktuj się z autoryzowanym serwisem w celu ich wymiany.

⚠ UWAGA! Praca z pilarką łańcuchową posiadającą niesprawny system tłumienia wibracji może być przyczyną problemów zdrowotnych.

17. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.

18. DEKLARACJA ZGODNOŚCI

Producent:

Fast ČR, a.s.,

Produkt spełnia wymagania poniższych dyrektyw i przepisów:

Kompatybilność elektromagnetyczna 2014/30/EU

maszyny leśne EN ISO 11681-1:2011

bezpieczeństwo maszyn 2006/42/ES

RoHS 2011/65/EU

Miejsce wydania: Praga Imię i nazwisko: Ing. Zdeněk Pech

Prezes zarządu

Data wydania: 1.5.2018 Podpis:

Verižna žaga

UPORABNIŠKI PRIROČNIK

Pečiatka a podpis predajcu

Dealer's stamp

Pieczątka i podpis sklepu

Datum prodeje

Dátum predaja

Date of purchase

A vásárlás dátuma

Pardavimo data

Data zakupu

Záruční podmínky

Hivatalos szervíz / Autoryzowana sieć serwisowa

revision 01/2021

Fast Hungary Kft. 2310, Szigetszentmiklós Kántor u. 10 Hungary Tel.: + 36/ 23 330 830 Fax: + 36/ 23 330 8274 [e-mail] www.fasthungary.hu

Produkt objęty jest 24 — miesięczną gwarancją, począwszy od daty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupione w Polsce i jest ważna tylko na terytorium Rzeczpospolitej Polskiej. Gwarancja obejmuje tylko produkty funkcjonujące w warunkach gospodarstwa domowego (nie dotyczy produktów oznaczonych jako „Professional“). Zgłoszenia gwarancyjnego można dokonać w autoryzowanej sieci serwisowej lub w sklepie, gdzie produkt został nabyty. Użytkownik jest zobowiązany zgłosić usterkę niezwłocznie po jej wykryciu, a najpóźniej w ostatnim dniu obowiązywania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udokumentowania usterki. Tylko kompletne i czyste produkty (zgodnie ze standardami higienicznymi) będą przyjmowane do naprawy. Usterki będą usuwane przez autoryzowany punkt serwisowy w możliwe krótkim terminie, nieprzekraczającym 14 dni roboczych. Okres gwarancji przedłuża się o czas pobytu sprzętu w serwisie. Klient może ubiegać się o wymianę sprzętu na wolny od wad, jeżeli punkt serwisowy stwierdzi na piśmie, że usunięcie wady jest niemożliwe. Aby produkt mógł być przyjęty przez serwis, użytkownik jest zobowiązany dostarczyć oryginały: dowodu zakupu (paragon lub faktura), podbitej i wypełnionej karty gwarancyjnej, certyfikatu instalacji (niektóre produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupu, ■ usterka wynika ze zwykłego użytkowania i zużycia, ■ produkt został uszkodzony z powodu złej instalacji, niezastosowania się do instrukcji obsługi lub użytkowania niezgodnego z przeznaczeniem, ■ produkt został uszkodzony z powodu złej konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanieczyszczenia, wypadku lub okoliczności o charakterze sił wyższych (powódź, pożar, wojny, zamieszki itp.) ■ produkt wykazuje złe działanie z powodu słabego sygnału, zakłóceń elektromagnetycznych itp., ■ produkt został uszkodzony mechanicznie (np. wyłamany przycisk, upadek, itp.), ■ produkt został uszkodzony z powodu użycia niewłaściwych materiałów eksploatacyjnych, nośników, akcesoriów, baterii, akumulatorków itp. lub z powodu użytkowania w złych warunkach (temperatura, wilgotność, wstrząsy itp.), ■ produkt był naprawiany lub modyfikowany przez nieautoryzowany personel, ■ użytkownik nie jest w stanie udowodnić zakupu (nieczytelny paragon lub faktura), ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być zidentyfikowany ze względu na uszkodzenie numeru seryjnego lub plomby gwarancyjnej.

Uab „Senuku Prekybos Centras“ Garantinis Servisas Jonavos G. 62, Lt-44192, Kaunas, Lithuania Tel.: [phone] Tex.: [phone] [e-mail] www.senukai.lt

Fast Poland, Sp. z o.o. Sokołowska 10 PL 05-090 Puchały Poland Tel.: [phone] Fax: [phone] [e-mail] www.fastpoland.pl
