INSTRUKCJA OBSŁUGI YT-09211 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.com

1. wlot powietrza

2. złączka wlotu powietrza

3. spust

4. bezpiecznik

5. magazynek

6 .zatrzask magazynka

1. pokrywa mechanizmu podawania

2. pokrywa magazynka

3. narzędzie

4. gniazdo węża

5. wąż

6. złączka węża

7. smarownica

8. reduktor

9. filtr

10. kompresor

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Nie stosować trybu pracy wyzwolenie w momencie kontaktu do zamykania skrzyń i pudeł oraz do dopasowania systemów bezpieczeństwa transportu na przyczepach i skrzyniach załadunkowych. Narzędzia zawsze używać w bezpiecznych miejscach pracy. Zachowaj ostrożność podczas zmiany miejsca wbijania na inne.

Gwoździarka pneumatyczna jest narzędziem zasilanym strumieniem sprężonego powietrza pod odpowiednim ciśnieniem. Za pomocą gwoździ i zszywek ułatwia prace polegające na łączeniu elementów. Prawidłowa, niezawodna i bezpieczna praca narzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu niezgodności z umową.

WYPOSAŻENIE

Narzędzie jest wyposażone w złączkę pozwalającą przyłączyć je do układu pneumatycznego.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-09211
Waga [kg] 2,6
Średnica przyłącza powietrza (PT) [mm / ”] 6,3 / 1,4
Średnica węża doprowadzającego powietrze (wewnętrzna)	[mm / ”]	10 / 3/8
Pojemność zasobnika [szt.] 120
Rodzaj elementów złącznych gwoździe
Długość elementów złącznych [mm] 22 - 45
Wymiary elementów złącznych		rysunek III
Maksymalne ciśnienie pracy p_s max	[MPa]	0,7
Zalecane ciśnienie pracy	[MPa]	0,4 - 0,7
Ciśnienie akustyczne (EN 12549)	[dB(A)]	100,3 ± 2,5
Moc akustyczna (EN 12549)	[dB(A)]	111,3 ± 2,5
Drgania (EN ISO 8662-11)	[m/s ^7 ]	11,3 ± 1,5

OGÓLNE ZASADY BEZPIECZEŃSTWA

Trzymaj palce z dala od spustu, gdy nie używasz tego narzędzia oraz podczas przechodzenia z jednej pozycji roboczej do drugiej. Wiele zagrożeń. Przeczytaj i zrozum instrukcje bezpieczeństwa przed podłączeniem, odłączeniem, załadowaniem, obsługą, konserwacją, zmianą akcesoriów lub pracą w pobliżu narzędzia. Niezastosowanie się do tego może spowodować poważne obrażenia ciała. Utrzymuj wszystkie części ciała, takie jak ręce i nogi, itp. z dala od kierunku wyrzutu elementu złącznego i upewnij się, że element złączny nie może przebić obrabianego przedmiotu i wbić się w części ciała.

Podczas korzystania z narzędzia należy pamiętać, że element złączny może się odbić i spowodować obrażenia.

Trzymaj narzędzie mocnym chwytem i bądź przygotowany na opanowanie odrzutu.

Tylko wykwalifikowani technicznie operatorzy powinni używać narzędzia do wbijania elementów złącznych.

Nie modyfikuj narzędzia do wbijania elementów złącznych. Modyfikacje mogą zmniejszyć skuteczność środków bezpieczeństwa i zwiększyć ryzyko dla operatora i/lub osoby postronnej.

Nie wyrzucaj instrukcji bezpieczeństwa.

Nie używaj narzędzia, jeśli zostało uszkodzone.

Zachowaj ostrożność podczas obsługi elementów złącznych, zwłaszcza podczas załadunku i rozładunku, ponieważ elementy złączne mają ostre punkty, które mogą spowodować obrażenia.

Zawsze sprawdzaj narzędzie przed użyciem pod kątem uszkodzonych, że podłączonych lub zużytych części.

Nie sięgaj nadmiernie. Używaj tylko w bezpiecznym miejscu pracy. Zawsze zachowuj właściwą postawę i równowagę.

Trzymaj osoby postronne z dala (podczas pracy w obszarze, w którym istnieje prawdopodobieństwo przejścia ludzi). Wyraźnie zaznacz swój obszar pracy.

Nigdy nie kieruj narzędzia na siebie lub innych.

Należy nosić wyłącznie rękawice, które zapewniają odpowiednie wyczucie i bezpieczną kontrolę spustów i wszelkich urządzeń regulujących.

Zawsze używaj dodatkowego uchwytu (jeśli jest w zestawie).

PL

Zagrożenia pociskami

Narzędzie do wbijania elementów złącznych powinno być odłączone podczas rozładunku elementów złącznych, dokonywania regulacji, usuwania zacięć lub wymiany akcesoriów.

Podczas pracy należy uważać, aby elementy złączne prawidłowo wchodziły w materiał i nie mogły zostać odchylone/wystrzelone w kierunku operatora i/lub osób postronnych.

Podczas pracy, mogą zostać uwolnione zanieczyszczenia z obrabianego przedmiotu i systemu mocowania/sortowania.

Podczas pracy narzędzia należy zawsze nosić odporną na uderzenia ochronę oczu z osłonami bocznymi.

Operator ocenia ryzyko dla innych.

Należy zachować ostrożność z narzędziami, które nie mają kontaktu z obrabianym przedmiotem, ponieważ mogą one zostać przypadkowo wystrzelone i zranić operatora i/lub osoby postronne.

Upewnij się, że narzędzie jest zawsze bezpiecznie zamocowane na obrabianym elemencie i nie może się ześlizgnąć.

Zagrożenia pracy

Trzymaj narzędzie prawidbwo: bądź gotowy do przeciwdziałania normalnym lub nagłym ruchom, takim jak odrzut.

Utrzymuj zrównoważoną pozycję ciała i stabilną postawę.

Należy używać odpowiednich okularów ochronnych i zaleca się stosowanie odpowiednich rękawic i odzieży ochronnej.

Należy nosić odpowiednią ochronę słuchu.

Używaj prawidłowego źródła energii zgodnie z instrukcją.

Narzędzie można stosować tylko do wbijania elementów złącznych w powierzchnie i materiały wykonane z drewna i materiałów drewnopochodnych. Zabronione jest stosowanie narzędzia do wbijania elementów złącznych w twarde materiały jak np. metal, beton lub inne materiały o podobnej twardości.

Podczas pracy na pojazdach lub ruchomych platformach zawsze należy przedsięwziąć środki bezpieczeństwa zapobiegające powstania obrażeń i zagrożeń dla operatora i osób postronnych. Zabroniona jest praca gdy pojazdy lub platformy znajdują się w ruchu.

Narzędzie działa w trybie wyzwolenia w momencie kontaktu. Oznacza to, że wbicie elementu złącznego następuje podczas kontaktu z obrabianym materiałem, podczas gdy spust jest wciśnięty. Podczas pracy ze stale wciśniętym spustem należy zwracać szczególną uwagę na miejsce wbijania elementu złącznego. Nie należy się spieszyć i obserwować, aby miejsce wbicia elementu złącznego nie było twardym materiałem od którego element złączny może się odbić. Należy zachować także szczególną ostrożność, aby nie wbić elementu złącznego w ciało. Tego trybu pracy nie należy używać do zamykania skrzyń i pudeł oraz do dopasowania systemów bezpieczeństwa transportu na przyczepach i skrzyniach załadunkowych.

Zagrożenia związane z powtarzalnymi ruchami

Podczas używania narzędzia operator powinien przyjąć odpowiednią, ale ergonomiczną postawę. Utrzymuj stabilną postawę i unikaj niewygodnych lub niezrównoważonych pozycji.

Jeśli operator odczuwa takie objawy, jak utrzymujący się lub nawracający dyskomfort, ból, pulsowanie, ból, mrowienie, drętwienie, pieczenie lub sztywność, nie należy ignorować tych znaków ostrzegawczych. Operator powinien skonsultować się z wykwalifikowanym pracownikiem służby zdrowia w sprawie ogólnych działań.

Mimo zaprojektowania maszyny w sposób bezpieczny istnieje ryzyko szczątkowe związane z wykonywaniem powtarzalnych ruchów w trakcie pracy. Należy przestrzegać zasady, aby w trakcie pracy powtarzalne ruchy były wykonywane z częstotliwością mniejszą niż 2 razy na minutę. Siła wywierana na narzędzie nie może przekraczać 250 N dla użytku zawodowego i 184 N dla użytku domowego. Dokładniejsze informacje dotyczące czasu pracy oraz sił można znaleźć w EN 1005-3 i EN 1005-4.

Operator lub jego pracodawca powinien przeprowadzić ocenę ryzyka dotyczącą powtarzalnych ruchów w trakcie pracy. Każda ocena ryzyka powinna koncentrować się na zaburzeniach mięśniowo-szkieletowych i opierać się przede wszystkim na założeniu, że zmniejszenie zmeczenia podczas pracy jest skuteczne w zmniejszaniu zaburzeń.

Zagrożenia związane z akcesoriami i materiałami eksploatacyjnymi

Do pracy z narzędziem pneumatycznym należy stosować tylko materiały złączne, np. zszywki lub gwoździe przeznaczone do pracy z narzędziami pneumatycznymi. Nie stosować zwykłych gwoździ lub zszywek, nawet jeżeli ich rozmiary pasują lub dają się zamontować w narzędziu. Nie stosować zszywek w narzędziach dostosowanych tylko do wbijana gwoździ. Nie stosować gwoździ w narzędziach dostosowanych tylko do wbijania zszywek.

Odlącz zasilanie narzędzia takie, jak powietrze przed wymianą/wymianą akcesoriów, takich jak kontakt z obrabianym przedmiotem lub dokonaniem jakichkolwiek regulacji.

Używaj tylko rozmiarów i typów akcesoriów, które są dozwolone przez producenta.

Używaj tylko smarów zalecanych przez producenta narzędzia.

Specyfikacja elementów złącznych powinna być zgodna z tą podaną w instrukcji.

Zagrożenia w miejscu pracy

Poślizgnięcia, potknięcia i upadki to główne przyczyny obrażeń w miejscu pracy. Należy pamiętać o śliskich powierzchniach spowodowanych użyciem narzędzia, a także o niebezpieczeństwach potknięcia się spowodowanych przez wąż powietrzny.

Zachowaj dodatkową ostrożność w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linie energetyczne.

PL

To narzędzie nie jest przeznaczone do użytku w przestrzeniach zagrożonych wybuchem i nie jest izolowane przed kontaktem z energią elektryczną.

Upewnij się, że nie ma żadnych kabli elektrycznych, rur gazowych itp., które mogłyby spowodować zagrożenie w przypadku uszkodzenia podczas używania narzędzia.

Zagrożenia związane z pyłem i spalinami

Przeprowadź ocenę ryzyka dotyczącą zagrożeń związanych z pyłem i spalinami. Ocena ryzyka powinna obejmować pył wytworzony przez użycie narzędzia oraz możliwość wzburzenia istniejącego pyłu.

Skieruj wylot powietrza z narzędzia tak, aby zminimalizować wzburzenie pyłu w środowisku zapylonym.

W przypadku powstania zagrożeń związanych z pyłem lub spalinami, priorytetem jest ich kontrola w punkcie emisji.

Zagrożenia związane z hałasem

Niezabezpieczone narażenie na wysoki poziom hałasu może spowodować trwałą: niepełnosprawność, utratę słuchu i inne problemy, takie jak szumy uszne (dzwonienie, brzeczenie, gwizdy lub buczenie w uszach).

Niezbędne jest przeprowadzenie oceny ryzyka i wdrożenie odpowiednich środków kontroli tych zagrożeń.

Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania, takie jak materiały tłumiące, aby zapobiec „dzwonieniu” obrabianych przedmiotów.

Używaj odpowiedniej ochrony słuchu.

Obsługiwac i konserwować narzędzie zgodnie z zaleceniami zawartymi w niniejszej instrukcji, aby zapobiec niepotrzebnemu wzrostowi poziomu hałasu.

Jeśli narzędzie jest wyposażone w tłumik, zawsze upewnij się, że jest on na swoim miejscu i jest w dobrym stanie, gdy narzędzie jest używane.

Zagrożenia drganiami

Sprawdź poziom drgań narzędzia podany w instrukcji obsługi. Sprawdź poziom drgań dopuszczalny dla pracy w kraju użytkowania narzędzia. Sprawdzaj narzędzie regularnie pod kątem niedokręconych połączeń. Luźno zamocowane części narzędzia mogą zwiększać drgania przenoszone na dłonie operatora. Jeżeli dalsza minimalizacja drgań narzędzia nie jest możliwa należy stosować nakładki amortyzujące na chwyty lub środki ochrony osobistej, które zmniejszą drgania przenoszone na dłonie operatora, np. specjalne rękawice. Przed rozpoczęciem pracy konieczne jest przeprowadzenie oceny ryzyka i wdrożenie odpowiednich kontroli.

Narażenie na wibracje może spowodować uszkodzenie nerwów i ukrwienie rąk i ramion.

Podczas pracy w niskich temperaturach noś ciepłą odzież, utrzymuj ręce ciepłe i suche.

Jeśli odczuwasz drętwienie, mrowienie, ból lub wybielanie skóry w palcach lub dłoniach, zasięgnij porady medycznej od wykwalifikowanego pracownika medycyny pracy w sprawie ogólnych czynności.

Obsługuj i konserwuj narzędzie zgodnie z zaleceniami zawartymi w niniejszej instrukcji, aby zapobiec niepotrzebnemu wzrostowi poziomu wibracji.

Trzymaj narzędzie lekkim, ale bezpiecznym uchwytem, ponieważ ryzyko wibracji jest na ogół większe, gdy siła uchwytu jest większa.

Dodatkowe instrukcje bezpieczeństwa dla narzędzi pneumatycznych

Sprężone powietrze może spowodować poważne obrażenia.

Zawsze zamykaj dopływ powietrza i odłącz narzędzie od dopływu powietrza, gdy nie jest używane.

Zawsze odłączaj narzędzie od zasilania sprężonym powietrzem przed wymianą akcesoriów, wykonywaniem regulacji i/lub napraw, gdy przenosisz się z obszaru roboczego do innego obszaru.

Trzymaj palce z dala od spustu, gdy nie używasz narzędzia oraz podczas przechodzenia z jednej pozycji roboczej do drugiej.

Nigdy nie kieruj sprężonego powietrza na siebie ani na kogokolwiek innego.

Nagły, nieoczekiwany ruch węży może spowodować poważne obrażenia. Zawsze sprawdzaj, czy nie ma uszkodzonych lub lużnych węży lub złączek.

Nigdy nie noś narzędzia pneumatycznego za wąż. Nigdy nie ciągnij narzędzia pneumatycznego za wąż.

Przy stosowaniu narzędzi pneumatycznych nie przekraczać maksymalnego ciśnienia roboczego P

Narzędzia pneumatyczne powinny być zasilane wyłącznie sprężonym powietrzem o najniższym ciśnieniu wymaganym w procesie pracy, aby zmniejszyć hałas i wibracje, i zminimalizować zużycie.

Używanie tlenu lub gazów palnych do obsługi narzędzi pneumatycznych stwarza zagrożenie pożarowe i wybuchowe.

Zachowaj ostrożność podczas używania narzędzi pneumatycznych, ponieważ narzędzie może się ochłodzić, wpływając na chwyt i kontrolę.

WARUNKI EKSPLOATACJI

Należy upewnić się, że źródło sprężonego powietrza pozwala wytworzyć właściwe ciśnienie robocze. W przypadku zbyt dużego ciśnienia powietrza zasilającego należy zastosować reduktor wraz z zaworem bezpieczeństwa. Narzędzie pneumatyczne należy zasilać przez układ filtra i smarownicy. Zapewni to jednocześnie czystość i nawilżenie powietrza olejem. Stan filtra i smarownicy należy sprawdzać przed każdym użyciem i ewentualnie oczyścić filtr lub uzupełnić niedobór oleju w smarownicy. Zapewni to właściwą eksploatację narzędzia i przedłuży jego żywotność.

PL

W narzędziach mogą być stosowane tylko elementy złączne podane w instrukcji obsługi. Narzędzie do wbijania elementów złącznych i elementy złączne podane w instrukcji obsługi uważa się za jeden układ pod względem bezpieczeństwa.

W celu podłączenia narzędzia do układu pneumatycznego należy stosować szybkołączki, a narzędzie powinno mieć zamontowaną nieuszczelniającą złączkę wkręcaną, tak, aby po odłączeniu w narzędziu nie pozostawało spreżone powietrze.

Do zasilania narzędzi nie stosować tlenu ani innych gazów palnych. Narzędzia należy podłączać tylko do takiego układu zasi-lającego, w którym nie ma możliwości przekroczenia ciśnienia o więcej niż 10% wartości maksymalnej. W przypadku wyższych ciśnień należy zastosować zawór redukcyjny wraz zainstalowanym za nim zaworem bezpieczeństwa.

Do naprawy narzędzi stosować tylko oryginalne części zamienne, podane przez wytwórcę lub jego przedstawiciela. Naprawy powinny być wykonywane przez specjalistów upoważnionych przez wytwórcę. UWAGA! Przez specjalistów rozumie się osoby, które w wyniku szkolenia zawodowego lub doświadczenia posiadają dostateczną wiedzę o narzędziach do wbijania elementów złącznych oraz dostateczną znajomość odpowiednich przepisów bhp, przepisów dotyczących zapobiegania wypadkom, dyrektyw i ogólnie przyjętych przepisów technicznych (np. norm CEN i CENELEC), aby móc ocenić bezpieczne warunki pracy narzędzi do wbijania elementów złącznych.

Stojaki do podpierania narzędzia mocowane na przykład do stołu roboczego, powinny być zaprojektowane i wykonane przez wytwórcę stojaka w taki sposób, aby można było bezpiecznie zamontować narzędzie, odpowiednio do jego przeznaczenia i aby nie dopuścić do jego uszkodzenia, odkształcenia lub przemieszczenia.

Do konserwacji stosować tylko środki smarne wymienione w instrukcji.

Narzędzi do wbijania elementów złącznych z uruchamianiem stykowym lub ciągłym uruchamianiem stykowym, oznakowanych symbolem „Nie stosować na rusztowaniach, drabinach” nie należy stosować do określonych zastosowań. Na przykład, gdy zmiana miejsca wbijania wymaga skorzystania z rusztowań, schodów, drabin lub konstrukcji podobnych do drabin np. łat dachowych. Do zamykania skrzyń czy klatek. Do mocowania układów bezpieczeństwa transportowego, np. na pojazdach i wagonach.

Podane wartości hałasu są wartości i charakterystycznymi dla narzędzia i nie dotyczą hałasu emitowanego w miejscu zastosowania. Hałas w miejscu zastosowania będzie zależał np. od środowiska pracy, obrabianego przedmiotu, podparcia obrabianego przedmiotu. W zależności od warunków na stanowisku pracy i kształtu obrabianego przedmiotu, może zachodzić potrzeba zastosowania indywidualnych środków tłumienia hałasu. Takich jak umieszczenie obrabianych przedmiotów na podporach tłumiących hałas, dociskanie lub przykrywanie obrabianych przedmiotów. Regulacja ciśnienia do minimalnej wartości wystarczającej do wykonania pracy. W specjalnych przypadkach konieczne jest noszenie ochronników słuchu.

Podane wartości drgań są charakterystyczne dla narzędzia i nie oznaczają oddziaływania na układ ręka - ramię podczas używania narzędzia. Każde oddziaływanie na układ ręka - ramię przy posługiwaniu się narzędziem będzie zależeć np. od siły chwytu, siły docisku, kierunku pracy, wyregulowania zasilania energią, przedmiotu obrabianego czy podparcia przedmiotu obrabianego.

Przed każdą operacją sprawdzić, czy mechanizm bezpiecznika i mechanizm spustowy działają prawidłowo i czy wszystkie śruby i nakrętki są dokręcone.

Nie dokonywać żadnych zmian w narzędziu bez upoważnienia wytwórcy.

Nie demontować żadnych części narzędzia, takich jak bezpiecznik, ani nie spowodować, aby nie działały.

Nie wykonywać żadnych „nagłych napraw” bez właściwych narzędzi i wyposażenia.

Zaleca się, aby narzędzie przechodziło odpowiednią konserwacje, w regularnych odstępach czasu zgodnie z instrukcją wytwórcy.

Unikać osłabienia lub uszkodzenia narzędzia, na przykład przez: dziurkowanie lub grawerowanie, wprowadzanie zmian niezatwierdzonych przez wytwórcę, prowadzenie po szablonach z twardego materiału, np. stali, upuszczanie lub popychanie po podłodze, używanie urządzenia w charakterze młotka, przykładanie nadmiernej siły jakiegokolwiek rodzaju.

Nigdy nie należy kierować działającego narzędzia w kierunku swoim ani innej osoby.

W czasie pracy narzędzie trzymać w taki sposób, aby nie dopuścić do możliwości obrażeń głowy lub ciała w przypadku ewentualnego odskoku, powodowanego zakłóceniami w zasilaniu energią lub twardymi przestrzeniami wewnątrz obrabianego przedmiotu.

Nigdy nie uruchamiać narzędzia w kierunku wolnej przestrzeni. Dzięki temu unika się zagrożenia powodowanego przez swobodnie latające elementy złączne, a także zagrożenia wynikającego z nadmiernych naprężeń w narzędziu.

W czasie przenoszenia należy odłączyć narzędzie od układu zasilającego, szczególnie, gdy konieczne jest skorzystanie z drabin lub przyjęcie nietypowej pozycji przy poruszaniu się. W miejscu pracy przenosić narzędzie trzymając je tylko za uchwyt i nigdy z wciśniętym spustem. Uwzględnić warunki w miejscu pracy. Elementy złączne mogą przenikać przez cienkie przedmioty obrabiane lub ześlizgiwać się z naroży bądź krawędzi przedmiotów obrabianych i w ten sposób zagrażać ludziom.

Dla osobistego bezpieczeństwa stosować sprzęt ochronny, taki jak ochronniki słuchu czy wzroku.

UŻYTKOWANIE NARZĘDZIA

Przed każdym użyciem narzędzia należy upewnić się, że żaden element układu pneumatycznego nie jest uszkodzony. W przypadku zaobserwowania uszkodzeń, należy niezwłocznie wymienić na nowe nieuszkodzone elementy układu.

Przed każdym użyciem układu pneumatycznego należy osuszyć wilgoć skondensowaną wewnątrz narzędzia, kompresora i przewodów.

Podłączanie narzędzia do układu pneumatycznego

Wpuścić kilka kropli oleju o lepkości SAE 10 do wlotu powietrza.

Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża doprowadzającego powietrze (II).

PL

Upewnić się, że magazynek narzędzia jest pusty, jeżeli nie, opróżnić go. Pozwoli to uniknąć zagrożenia spowodowanego przez przypadkowo wyrzucane elementy złączne.

Rysunek pokazuje zalecany sposób podłączenia narzędzia do układu pneumatycznego. Pokazany sposób zapewni najbardziej efektywne wykorzystanie narzędzia, a także przedłuży żywotność narzędzia (IV).

Podłączyć narzędzie do układu pneumatycznego używając węża o wewnętrznej średnicy podanej w tabeli. Upewnić się, że wytrzymałość węża wynosi, co najmniej 1,38 MPa.

Jeżeli produkt posiada możliwość zmiany kierunku wylotu powietrza należy skierować je z dala od ciała ludzkiego. Długotrwała ekspozycja na strumień sprężonego powietrza może prowadzić do wychłodzenia miejsca do którego dotrze strumień sprężonego powietrza, co może być przyczyną poważnych obrażeń.

Sprawdzić poprawność podłączenia i działania, przykładając wylot narzędzia do kawałka drewna lub materiału drewnopochodnego i naciskając spust raz lub dwa razy.

Napełnianie magazynka (V)

Uwaga! Magazynek należy napełniać tylko wówczas gdy produkt jest odłączony od zasilania sprężonym powietrzem.

Wolno stosować wyłącznie elementy złączne wymienione w instrukcji obsługi.

W trakcie napełniania trzymać narzędzie w taki sposób, aby wylot nie był skierowany w stronę użytkownika ani w stronę innych ludzi.

W trakcie napełniania magazynka nie trzymać palca na spuście.

Odciągnąć zatrzask pokrywy mechanizmu podawania elementów złącznych i otworzyć pokrywę. Następnie otworzyć pokrywę magazynka.

Magazynek posiada podnoszone dno, które ułatwia transport krótszych elementów złącznych. W celu zmiany położenia dna magazynka, należy przekręcić oś magazynka przeciwnie do kierunku wskazówek zegara, zmienić wysokość dna magazynka, a następnie przekręcić oś magazynka w kierunku zgodnym z ruchem wskazówek zegara. Upewnić się, że dno magazynka zostało zablokowane w danej pozycji i nie ma możliwości zmiany położenia. Chwycić za oś i sprawdzić czy da się zmienić położenie dna magazynka. Możliwe pozycje dna magazynka zostały zaznaczone na ścianie magazynka.

Taśmę elementów złącznych nałożyć na oś magazynka, część elementów złącznych przeznaczona do wbijania należy skierować ku dnu magazynka. Wolny koniec taśmy należy skierować do wylotu elementów złącznych. Wypusty mechanizmu podającego powinny się znaleźć pomiędzy pierwszym, a drugim elementem złącznym, a łby elementów złącznych powinny znajdować się w prowadnicy umieszczonej powyżej pokrywy mechanizmu podającego.

Zamknąć pokrywę magazynka, a następnie zabezpieczyć ją zamykając i zabezpieczając zatrzaskiem pokrywą mechanizmu podawania elementów złącznych. Upewnić się, że żadna z pokryw nie otworzy się samoistnie w trakcie pracy.

Praca produktem

Produkt posiada system pojedynczego uruchamiania sekwencyjnego. Oznacza to, że aby uruchomić produkt potrzebne jest uruchomienie zarówno spustu, jak i bezpiecznika. W taki sposób, że po przyłożeniu produktu w miejsce uruchamiania, po naciśnięciu spustu zostaje uruchomiona tylko pojedyncza operacja. Kolejne operacje wbijania można wykonać tylko po powrocie spustu od położenia neutralnego i ponownym naciśnięciu, podczas gdy bezpiecznik pozostaje cały czas wciśnięty.

Przycisnąć narzędzie w miejscu wbijania i nacisnąć spust (VI).

Głębokość wbijania elementów złącznych można wyregulować za pomocą pokrętła.

Uwaga! Przed regulacją należy odłączyć produkt od układu zasilania sprężonym powietrzem.

Pokrętło należy odciągnąć w kierunku wylotu elementów złącznych i przytrzymując w tej pozycji obrócić. Obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara zmniejsza głębokość wbijania, a w obrót w kierunku przeciwnym zwiększa głębokość wbijania. Obrót o 1/4 obrotu zmienia o ok. 0,25 mm głębokość wbijania.

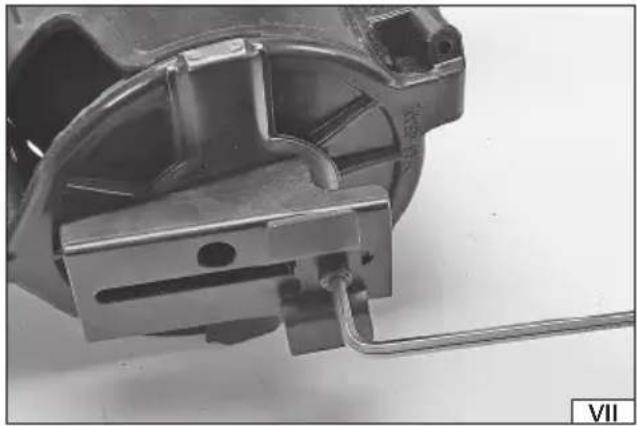

Gwoździarka posiada regulowaną prowadnicę ułatwiającą mocowanie gontów dachowych. Prowadnica jest mocowana za pomocą śruby (VII). Prowadnica umożliwia wbijanie elementów złącznych w równych odstępach od krawędzi gontu. Podczas prowadzenia gwoździarki po gontach, należy to robić „pod włos”, prowadnica opiera się o krawędź gontu i umożliwia wbicie elementu złącznego zawsze w równej odległości od krawędzi gontu.

W przypadku zacięcia elementów złącznych należy odłączyć narzędzie od zasilającego układu sprężonego powietrza. Odłączyć złączkę narzędzia od szybkozłącza węża doprowadzającego sprężone powietrze. Następnie otworzyć obie pokrywy tak, jak w przypadku napełniania magazynka i usunąć zacięte elementy złączne.

KONSERWACJA

Nigdy nie stosować benzyny, rozpuszczalnika, albo innej palnej cieczy do czyszczenia narzędzia. Opary mogą się zapalić powodując wybuch narzędzia i poważne obrażenia. Rozpuszczalniki użyte do czyszczenia uchwytu narzędziowego i korpusu mogą spowodować rozmiękczenie uszczelnień. Dokładnie wysuszyć narzędzie przed rozpoczęciem pracy.

W przypadku stwierdzenia jakichkolwiek nieprawidłowości w działaniu narzędzia, narzędzie należy natychmiast odłączyć od układu pneumatycznego.

PL

Wszystkie elementy układu pneumatycznego muszą być zabezpieczone przed zanieczyszczeniami. Zanieczyszczenia, które dostaną się do układu pneumatycznego mogą zniszczyć narzędzie i inne elementy układu pneumatycznego.

Konserwacja narzędzia przed każdym użyciem

Odłączyć narzędzie od układu pneumatycznego.

Przed każdym użyciem wpuścić niewielką ilość płynu konserwującego (np. WD-40) przez wlot powietrza.

Podłączyć narzędzie do układu pneumatycznego i uruchomić na około 30 sekund. Pozwoli to rozprowadzić płyn konserwujący po wnętrzu narzędzia i je oczyścić.

Ponownie odłączyć narzędzie od układu pneumatycznego.

Niewielką ilość oleju SAE 10 wpuścić do wnętrza narzędzia, przez otwór wlotowy powietrza i otwory przeznaczone do tego celu. Zalecane jest użycie oleju SAE 10 przeznaczonego do konserwacji narzędzi pneumatycznych. Podłączyć narzędzie i je uruchomić na krótki czas.

Uwaga! WD-40 nie może służyć jako właściwy olej smarujący.

Powycierać nadmiar oleju, który wydostał się przez otwory wylotowe. Pozostawiony olej może uszkodzić uszczelnienia narzędzia.

Inne czynności konserwacyjne

Przed każdym użyciem narzędzia należy sprawdzić, czy na narzędziu nie są widoczne jakiekolwiek ślady uszkodzeń. Zabieraki, uchwyty narzędziowe i wrzeciona należy utrzymywać w czystości.

Co 6 miesięcy, albo po 100 godzinach pracy należy narzędzie przekazać do przeglądu wykwalifikowanemu personelowi w warsztacie naprawczym. Jeżeli narzędzie było użytkowane bez stosowania zalecanego układu doprowadzającego powietrze, należy zwiększyć częstotliwość przeglądów narzędzia.

Usuwanie usterek

Należy przerwać użytkowanie narzędzia natychmiast po wykryciu jakiejkolwiek usterki. Praca niesprawnym narzędziem może spowodować obrażenia. Wszelkie naprawy lub wymiany elementów narzędzia, muszą być przeprowadzone przez wykwalifikowany personel w uprawnionym zakładzie naprawczym.

Usterka Możliwe rozwiązanie
Powietrze wydmuchiwane przez szczeliny na szczycie narzędzia lub w okolicy spustu	Sprawdzić czy śruby nie są poluzowane. Sprawdzić stan uszczelnień.
Narzędzie nie uruchamia się albo pracuje powoli	Kompresor nie zapewnia właściwego dopływu powietrza. Należy podłączyć urządzenie do wydajniejszego kompresora. Niedostateczne smarowanie. Sprawdzić stan uszczelnień.
Częste zacięcia narzędzia.	Niewłaściwe lub uszkodzone elementy złączne. Magazynek jest brudny i nie zapewnia właściwego podawania elementów złącznych.
Niewystarczająca moc	Upewnić się, że posiadane węże mają wewnętrzną średnicę, co najmniej taką jak określona w tabeli. Sprawdzić nastawę ciśnienia, czy jest ustawione na dopuszczalną wartość maksymalną. Upewnić się, że narzędzie jest w odpowiedni sposób wyczyszczone i nasmarowane. W przypadku braku rezultatów, narzędzie oddać do naprawy.

Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

EN

CHARACTERISTICS OF THE DEVICE

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0624/YT-09211/EC/2024

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Gwoździarka pneumatyczna; 0,7 MPa (maks.); 22 - 45 mm; nr kat. YT-09211

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN ISO 11148-13:2018

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Tomasz Zych

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.06.21

(miejsce i data wystawienia)

TOTA SPATA SCYNA SPECIALISTA DS. TECHNICZNYCH TOMASZ ZYCH

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.06.21

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0624/YT-09211/EC/2024
