INSTRUKCJA OBSŁUGI YT-07020 Yato

NL SMEERTOESTEL OP ACCU

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. podstawa
2. zbiornik
3. tlok
4. zawór wylotowy
5. wężyk
6. końcówka wężyka
7. zawór bezpieczeństwa
8. włącznik
9. blokada włącznika
10. regulator wydajności
11. gniazdo akumulatora

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Smarownica akumulatorowa służy do aplikowania stałego środka smarnego. Smarownica posiada własny pojemnik na smar, elastyczny wężyk z końcówką dostosowaną do typowych smarowniczek (tzw. kalamitek). Dzięki zasilaniu akumulatorowemu możliwa jest łatwa, szybka i wydajna aplikacja smaru nawet w miejscach pozbawionych źródeł zasilania. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z produktem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

Narzędzie YT-07020 dostarczane jest z akumulatorem zasilającym i stacją ładującą akumulator. Narzędzie YT-07021 dostarczane jest bez akumulatora i bez stacji ładującej.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-07021, YT-07021
Napięcie robocze [V d.c.] 18
Wydajność smarowania [g/min] 284
Ciśnienie smaru [MPa] 62
Długość wężyka [cm] 76
Poziom hałasu
- ciśnienie akustyczne L_pa ± K [dB(A)] 76,0 ± 3,0
- moc L_wA ± K [dB(A)] 86,0 ± 3,0
Stopień ochrony		IPX0
Klasa izolacji		III
Poziom drgań (z udarem / bez udaru)	[m/s2]	0,5 ± 1,5
Masa	[kg]	3,45
Rodzaj akumulatora		Li-Ion
Pojemność akumulatora*	[Ah]	3
Ładowarka*
Napięcie wejściowe	[V~]	220 - 240
Częstotliwość sieci [Hz]	50 / 60
Moc znamionowa	[W]	60
Napięcie wyjściowe	[V d.c.]	21 DC
Prąd wyjściowy	[A]	2,4
Czas ładowania**	[h]	1,5

* tylko w modelach wyposażonych w akumulator i ładowarkę
** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana, całkowita wartość emisji drgań oraz deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość emisji drgań oraz deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia na emisje w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

PL

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszko-

PL

dzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

WARUNKI BEZPIECZEŃSTWA DOTYCZĄCE SMAROWNIC

Elementy narzędzia lub wężyk mogą pęknąć pod działaniem wysokiego ciśnienia. Przed rozpoczęciem korzystania z narzędzia należy zawsze sprawdzić je pod kątem uszkodzeń lub zużycia. Nigdy nie używać narzędzia z uszkodzonymi lub zużytymi częściami.

Stosować tylko zatwierdzone wężyki. Należy stosować tylko wężyki identyczne z tym zamontowanym fabrycznie w narzędziu lub wskazane przez producenta.

Jeżeli wężyk jest skręcony, załamany lub uszkodzony może być przyczyną poważnych obrażeń. Wymienić wężyk przy pierwszych oznakach zużycia, skręcenia lub uszkodzenia.

Stosować tylko smar zalecany w instrukcji. Stosowanie innych środków smarnych może być przyczyną obrażeń.

Zatrzymać mechanizmy na czas smarowania. Posługiwanie się smarownicą w pobliżu ruchomych części może być przyczyną poważnych obrażeń.

Smar wydobywa się z urządzenia pod wysokim ciśnieniem. Nigdy nie kieruj wylotu smarownicy ku sobie lub w kierunku innych osób lub zwierząt. Zawsze należy stosować rękawice ochronne i odzież ochronną z długimi rękawami i nogawkami podczas posługiwania się smarownicą.

Ryzyko pożaru. Smar może być palny. Nie należy wstawiać smaru na działanie wysokich temperatur oraz ognia. Przed zastosowaniem smaru należy zapoznać się z informacjami dołączonymi do niego.

OBSŁUGA NARZĘDZIA

Przygotowanie do pracy

Ostrzeżenie! Przed rozpoczęciem czynności przygotowawczych należy upewnić się, że narzędzie jest odłączone od zasilania. Akumulator musi być zdemontowany z gniazda narzędzia.

Uwaga! Zabronione jest użytkowanie innych substancji niż stałe środki smarne. W szczególności zabronione jest używanie środków zastygających pod wpływem kontaktu z powietrzem takie jak silikony, masy uszczelniające czy kleje.

Uwaga! Przed napełnieniem zbiornika środkiem smarnym należy dokładnie oczyścić zbiornik oraz smarownicę z resztek poprzedniego środka smarnego. Różne środki smarne mogą ze sobą reagować, powodując zagrożenie zdrowia oraz spowodować uszkodzenie narzędzia. W przypadku gdy pozostałości poprzedniego środka smarnego znajdują się wewnątrz smarownicy, należy po napełnieniu zbiornika nowym środkiem smarnym, wylot smarownicy skierować w bezpieczne miejsce i tak długo naciskać spust, aż zacznie wydobywać się tylko nowy środek smarny.

Wykręcić zawór spustowy (II).

Jedną ręką chwycić za rękojeść narzędzia, a drugą za rękojeść tłoka pojemnika na smar. Pociągnąć rękojeść tłoka do momentu, aż będzie możliwe jej zablokowanie przez przesunięcie w otworze pokrywy cylindra (III).

Odkręcić pokrywę zbiornika i zdemontować ją razem z tłokiem (IV). Podczas odkręcania zachować ostrożność, aby nie odblokować tłoka. Upewnić się, że uszczelka tłoka jest skierowana do wnętrza tłoka (V). Zamontować pokrywę, dokręcając ją do zbiornika, a następnie odblokować tłok i opuścić go do oporu. Niewielka ilość smaru może wydostać się zaworem spustowym.

Uwaga! Wewnątrz cylindra może znajdować się niewielka ilość smaru, konieczna do fabrycznego testu narzędzia, a także konserwacji elementów metalowych na czas transportu i przechowywania.

Odkręcić zbiornik smarownicy, tłok zbiornika wsunąć całkowicie. Umieścić zbiornik w pojemniku ze środkiem smarnym, tak żeby otwarty koniec zbiornika znajdował się ok. 5 cm poniżej poziomu środka smarnego. Powoli odciągać tłok zbiornika napełniając go smarem do pożądanej objętości. Następnie zablokować tłok. Oczysścić zewnętrzną powierzchnię zbiornika ze smaru, a następnie ostrożnie przykręcić go do smarownicy. Zwolnić blokadę tłoka i docisnąć go tak daleko jak jest to możliwe, pozwoli to usunąć resztki powietrza z wnętrza zbiornika. Wkręcić zawór spustowy.

Uwaga! W przypadku gdy środek smarny okaże się zbyt gęsty do napełnienia zbiornika opisaną powyżej metodą, można środek

PL

smarny nałożyć za pomocą dodatkowego narzędzia (np. szpachelki) do wnętrza zbiornika.

Smarownica posiada uchwyt wężyka, który ułatwia transport oraz przechowywanie (VI). Końcówkę węża należy zasłonić pokrywą, zmniejszy to ryzyko zabrudzenia końcówki wężyka.

Instalacja akumulatora

Do zasilania narzędzia można użyć tylko wymienionych akumulatorów Li-Ion YATO 18 V: YT-82842, YT-82843, YT-82844 oraz YT-82845, które można ładować tylko za pomocą ładowarek YATO YT-82848 lub YT-82849. Zabronione jest użytkowanie innych akumulatorów o innym napięciu znamionowym i nie pasujących do gniazda akumulatora narzędzia. Zabronione jest przerabianie gniazda i/lub akumulatora, aby je dopasować do siebie.

Naładowany akumulator należy wsunąć w prowadnice gniazda akumulatora tak, aby zatrzask akumulatora utrzymał go na miejscu (VII). Sprawdzić czy akumulator nie wysunie się samoczynnie z gniazda narzędzia.

Praca smarownicą

Po napełnieniu smarem zbiornika należy usunąć resztki starego samu oraz resztki powietrza z wnętrza zbiornika. Wężyk odczepić z uchwytu i odsłonić jego końcówkę, którą należy skierować w bezpieczne miejsce, np. do wnętrza zbiornika.

Włącznik narzędzia posiada blokadę zapobiegającą przypadkowemu uruchomieniu narzędzia. Blokada blokuje włącznik, jeżeli jest ustawiona na symbolu zamkniętej klódki i odblokowuje włącznik po przestawieniu jej na symbol otwartej klódki.

Odblokować włącznik, wcisnąć i przytrzymać. Po chwili smar powinien zacząć się wydobywać z końców wężyka. Jeżeli smar będzie wydobywał się jednolitym strumieniem oznacza to, że powietrze zostało wypchnięte ze zbiornika. Obracając regulator ustawić pożądaną wydajność. Im wyższa cyfra na regulatorze tym większa wydajność narzędzia.

Zwolnić nacisk na włącznik i sprawdzić czy smar przestał się wydobywać z końcówki węża. Zablokować możliwość wciśnięcia włącznika. Usunąć ewentualny nadmiar smaru z końcówki węża i zabezpieczyć ja za pomocą pokrywy jeżeli smarownica nie będzie użytkowana.

W przypadku aplikacji smaru należy końcówkę wężyka nałożyć na smarowniczkę i przytrzymać ją dociskając do smarowniczki. Odblokować włącznik, wcisnąć go i przytrzymać przez cały czas aplikacji smaru. Po zakończeniu aplikacji, należy zwolnić nacisk na włącznik i zablokować możliwość jego wciśnięcia, a dopiero wtedy odłączyć końcówkę wężyka od smarowniczki. Odłączenie końcówki od smarowniczki przy wciśniętym włączniku będzie skutkowało wypłynięciem smaru z końcówki wężyka.

Jeżeli smar zacznie wydobywać się z zaworu bezpieczeństwa oznacza to, że wylot smaru przez wężyk został zatkany. W takim wypadku należy natychmiast zaprzestać aplikacji smaru i usunąć przyczynę zatkania. W takim wypadku należy zdemontować zbiornik i sprawdzić czy w smarze nie znajdują się zanieczyszczenia blokujące jego aplikację.

Jeżeli po wciśnięciu włącznika nie wydobywa się w ogóle smar z wylotu wężyka może to oznaczać, ze zbiornik smaru został opróżniony. Jeżeli zbiornik jest pełen, a smar nadal nie wydobywa się końcówki wężyka należy wyczyścić zawór bezpieczeństwa. W tym celu należy odkręcić śrubę znajdującą się w zworze, wyjąć jego elementy i wyczyścić je, a następnie zamontować z powrotem. Kolejność montażu elementów została pokazana na ilustracji (VIII). Uwaga! Przed demontażem zaworu bezpieczeństwa należy odłączyć akumulator od gniazda narzędzia.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-lon (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

PL

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.

W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifi kacjach.

Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (IX), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator.

Odłączyć akumulator od narzędzia.

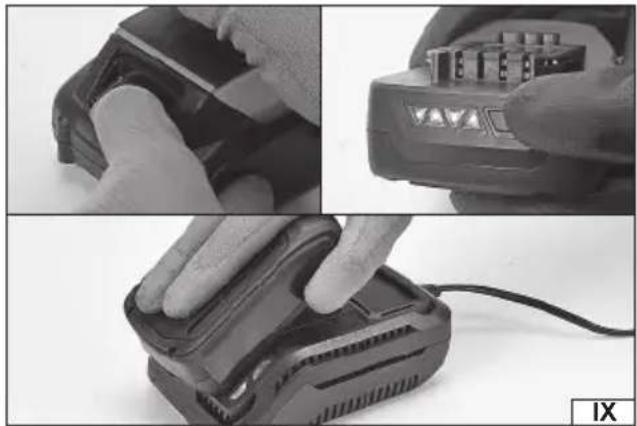

Wsunąć akumulator w gniazdo ładowarki (IX).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

Zaświeci się czerwona dioda, co oznacza proces ładowania.

Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej.

Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

Konserwacja

Ostrzeżenie! Przed rozpoczęciem czynności konserwacyjnych należy odłączyć akumulator od gniazda narzędzia.

Nie ma potrzeby usuwania smaru ze zbiornika po zakończeniu każdej pracy. Należy jednak smar usunąć w przypadku dłuższego okresu nieużytkowania narzędzia. Smar może wymagać specjalnych warunków przechowywania, może też zmieniać swoje właściwości wraz z upływem czasu. Wszystkie informacje dotyczące przechowywania smaru można znaleźć w informacjach dostarczanych przez producenta.

Po zakończonej pracy należy odłączyć od narzędzia akumulator, usunąć nadmiar smaru z końców węża i pozostałości z obudowy narzędzia za pomocą miękkiej suchej szmatki. Końców węża zabezpieczyć pokrywą i zamocować do uchwytu.

Otwory wentylacyjne wyczyścić za pomocą miękkiej szczotki lub pędzla z włosiem z tworzywa sztucznego. Otwory wentylacyjne można też wyczyścić za pomocą strumienia spreżonego powietrza o ciśnieniu nie większym niż 0,3 MPa.

Narzędzie przechowywać i transportować bez podłączonego akumulatora, postawione na podstawie.

EN

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0225/YT-07020/EC/2025

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Smarownica akumulatorowa 18 V d.c., 62 MPa; 284 g/min; nr kat. YT-07020, YT-07021

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN ISO 12100:2010

EN 62841-1:2015 + A11:2022

EN IEC 55014-1:2021

EN IEC 55014-2:2021

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2025.02.03
