INSTRUKCJA OBSŁUGI YT-85225 Yato

UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapoznać się z tekstem instrukcji obsługi.

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

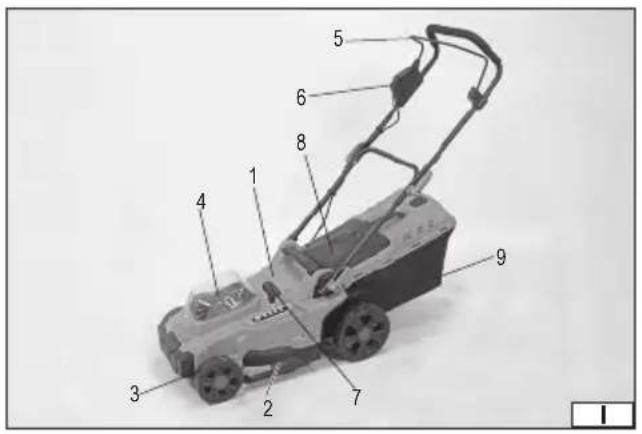

1. osłona silnika
2. osłona ostrza
3. koło
4. komora akumulatorów
5. włącznik
6. blokada włącznika
7. regulacja wysokości koszenia
8. pokrywa otworu wylotowego
9. kosz/pojemnik na trawę
10. ostrze
11. akumulator
12. ładowarka

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Strzec się wyrzucanych przedmiotów

Pozostawać z dala od osób postronnych

Przed regulacją, czyszczeniem, konserwacją, wyłączyć urządzenie i wyciągnąć akumulatory z urządzenia.

Nie wystawiać na działanie opadów atmosferycznych

Uwaga - Nie dotykać obracającego się noża!

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Kosiarka akumulatorowa służy do pielęgnacji trawników. Szeroki zakres wysokości cięcia trawy pozwala na wszechstronne zastosowanie. Kółka o dużej średnicy ułatwiają poruszanie kosiarki. Dzięki zasilaniu elektrycznemu praca kosiarką jest znacznie cichsza niż w przypadku urządzeń napędzanych silnikiem spalinowym. Dzięki akumulatorom nie potrzeba do zasilania kabla elektrycznego. Prawidłowa, niezawodna i bezpieczna praca urządzenia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy, należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Produkt jest dostarczany w stanie kompletnym, ale przed rozpoczęciem pracy wymaga czynności przygotowawczych, opisanych w dalszej części instrukcji. Wraz z kosiarką YT-85222 i YT-85224 dostarczone są akumulatory i ładowarka. Kosiarka YT-85223 i YT-85225 jest dostarczana bez akumulatorów i ładowarki.

DANE TECHNICZNE

Parametr Jednostka miary Wartość Wartość
Numer katalogowy YT-85222, YT-85223 YT-85224, YT-85225
Napięcie znamionowe [V d.c.] 36 36
Szerokość cięcia [mm] 370 430
Wysokość cięcia [mm] 25 - 75 25 - 75
Obroty znamionowe	[min-1]	2900	2900
Poziom hałasu
ciśnienie akustyczne LpA ± K	[dB(A)]	76,1 ± 3,0	72,8 ± 3,0
moc akustyczna LwA ± K	[dB(A)]	89,2 ± 2,31	87,1 ± 2,95
Poziom drgań ah ± K (uchwyt lewy / prawy)	[m/s2]	0,54 ± 1,5 / 0,68 ± 1,5	0,34 ± 1,5 / 0,37 ± 1,5
Klasa izolacji elektrycznej		III	III
Stopień ochrony		IPX1	IPX1
Masa	[kg]	13,5	13,5
Pojemność kosza na trawę	[l] 35 50
Rodzaj akumulatora		Li-ION	Li-ION
Pojemność akumulatora*	[Ah]	4	4
Energia akumulatora	[Wh]	72 72
Ładowarka*
Napięcie wejściowe	[V~]	220 - 240	220 - 240
Częstotliwość sieci	[Hz]	50 / 60	50 / 60
Moc znamionowa [W] 60 60
Napięcie wyjściowe	[V]	21 D.C.	21 D.C.
Prąd wyjściowy	[A]	2,4	2,4
Czas ładowania**	[h]	2	2

* tylko w modelach wyposażonych w akumulator i ładowarkę

** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

PL INSTRUKCJE BEZPIECZEŃSTWA UŻYTKOWANIA KOSIAREK TRAWNIKOWYCH

WAŻNE! PRZED UŻYTKOWANIEM DOKŁADNIE PRZECZYTAJ POZOSTAW DO PRZYSZŁEGO WYKORZYSTANIA

Instruktaż

Przeczytaj dokładnie instrukcje. Zapoznaj się z układami sterowniczymi i prawidłowym użytkowaniem urządzenia. Jeżeli będziesz przekazywał urządzenie kolejnej osobie zawsze dołącz do urządzenia instrukcję obsługi.

Nigdy nie pozwalaj na obsługę urządzenia przez dzieci i osoby nie zapoznane z instrukcjami obsługi urządzenia. Przepisy krajowe mogą określać dokładnie wiek operatora.

Nigdy nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe, są w pobliżu. Przed rozpoczęciem pracy wyznacz strefę bezpieczeństwa, do której nie będą miały wstępu osoby postronne i zwierzęta domowe.

Pamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Przygotowanie

Podczas koszenia zawsze noś solidne obuwie i długie spodnie. Nie obsługuj urządzenia z bosą stopą lub w odkrytych sandałach. Unikaj zniszczonego ubrania, które jest zbyt luźne lub które ma zwisające paski lub tasiemki. Luźne części odzieży mogą zostać pochwycone przez ruchome elementy urządzenia co może być przyczyną urazów.

Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie przedmioty które mogłyby dostać się do urządzenia. Pochwycone przedmioty mogą spowodować uszkodzenie urządzenia, mogą też zostać wyrzucone z dużą prędkością co stanowi zagrożenie dla operatora oraz otoczenia.

Przed użyciem zawsze sprawdź czy noże, śruby i wyposażenie zespołu noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone części w zestawach, w celu zachowania wyważenia. Zastąp uszkodzone lub nieczytelne tabliczki.

Przed użyciem sprawdź przewód zasilający i przedłużacz pod kątem uszkodzenia lub zużycia. Jeżeli przewód został uszkodzony podczas użytkowania, odłącz go od bezpośredniego zasilania. NIE DOTYKAJ PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA. Nie używaj urządzenia, jeżeli przewód jest uszkodzony lub zniszczony.

Przed użyciem sprawdź akumulator zasilający pod kątem uszkodzenia. Jeżeli akumulator jest zużyty lub nosi ślady zużycia mechanicznego odłącz go do gniazda urządzenia. Nie używaj urządzenia jeżeli akumulator jest uszkodzony lub zniszczony.

Użytkowanie

Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym. Niewłaściwe oświetlenie miejsca pracy może być przyczyną wypadków.

Unikaj koszenia mokrej trawy.

Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.

PL

Chodź, nigdy nie biegaj.

Koś w poprzek zbocza, nigdy w górę lub w dół. Zapanowanie nad urządzeniem stanie się o wiele łatwiejsze.

Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

Nie koś na nadmiernie pochylonych zboczach.

Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.

Wyłącz napęd elementu(w) tnącego(-y), jeżeli urządzenie należy przechylić podczas prze-mieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.

Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.

Włączaj silnik ostrożnie zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od elementu tnącego.

Nie przechylaj urządzenia podczas włączania silnika, z wyjątkiem sytuacji, gdy wymaga ono przechylenia podczas uruchamiania. W tym przypadku nie przechylaj więcej, niż to jest konieczne i podność tylko tę część, która jest z dala od operatora.

Nie uruchamiaj urządzenia, stojąc przed otworem wyrzutowym. Jeżeli urządzenie jest przeznaczone do współpracy tylko z pojemnikiem na trawę, zawsze należy poprawnie zamontować pojemnik przed rozpoczęciem pracy.

Nie trzymaj rąk i stóp w pobliżu obracających się części. Pilnuj, aby otwór wyrzutowy przez cały czas nie był zapchany. Należy stale kontrolować stopień napełnienia pojemnika na trawę, unikać przepełnienia pojemnika.

Nie przenoś urządzenia z włączonym silnikiem.

Zatrzymaj urządzenie i wyciągnij wtyczkę z gniazda. Upewnij się, że wszystkie części rucho-me nie są w ruchu.

Zatrzymaj urządzenie i usuń zespół blokujący. Upewnij się, że wszystkie części ruchome są nieruchomo

• za każdym razem, gdy odchodzisz od urządzenia,
• przed czyszczeniem lub przepychaniem wylotu,
• przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
• po uderzeniu obcym przedmiotem. Sprawdź czy urządzenie nie jest uszkodzone i jeżeli jest to konieczne, dokonaj naprawy przed ponownym uruchomieniem i pracą urządzenia.
  Jeżeli urządzenie zaczyna nadmiernie drgać (natychmiast sprawdź)

- sprawdź pod kątem uszkodzenia,

- wymień lub napraw każdą uszkodzoną część,

- sprawdź i dokręć poluzowane części.

Konserwacja i przechowywanie

Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie pracowało bezpiecznie.

Sprawdzaj często pojemnik na trawę czy nie jest zużyty bądź uszkodzony. Do wnętrza pojemnika mogą zostać wrzucone z dużą prędkością przedmioty pochwycone przez ostrze.

Może to spowodować uszkodzenie pojemnika.

PL

W przypadku urządzeń wielonożowych uważaj, gdyż obrót jednego elementu tnącego może spowodować obrót innych noży.

Zachowaj ostrożność podczas regulacji urządzenia, aby uniknąć dostania się palców między poruszające się noże, a stałe części urządzenia.

Zawsze pozostaw urządzenie w celu ochłodzenia przed następnym uruchomieniem.

Podczas obsługi noży zachowaj ostrożność, mimo że napęd jest wyłączony, ponieważ noże mogą ciągle się obracać. Zawsze odczekaj do całkowitego zatrzymania noży przed przystąpieniem do dalszych czynności.

Wymieniaj, w celu zachowania bezpieczeństwa, zużyte lub uszkodzone części. Używaj tylko oryginalnych części zamiennych i wyposażenia.

Zalecenia dla urządzeń klasy II

Urządzenie należy zasilać przez urządzenie różnicowoprądowe (RCD) z prądem zadziałania nie większym niż 30 mA.

Ryzyko związane z hałasem i drganiami

Urządzenie zostało zaprojektowane tak, aby w jak największym stopniu zredukować ryzyko związane z narażeniem użytkownika na hałas i drgania. Jednak nie jest możliwe całkowite wyeliminowanie tych zagrożeń. Dodatkowo na zagrożenia z hałasem narażone są także osoby przebywające w otoczeniu pracy urządzeniem.

Można jednak zmniejszyć ryzyko związane z ww. zagrożeniami stosując się do następujących wytycznych:

• produkt należy stosować zgodnie z przeznaczeniem opisanym w instrukcji,
• należy się upewnić, że urządzenie jest w dobrym stanie i jest regularnie konserwowane,
• stosować właściwe i dobrze naostrzone narzędzia tnące,
• stosować pewny chwyt rękojeści produktu,
• zaplanować pracę tak, aby możliwe było stosowanie częstych przerw.

Ryzyko resztkowe

Nawet jeżeli podczas pracy będą przestrzegane wszystkie zalecenia bezpieczeństwa nadal pozostaje potencjalne ryzyko urazu. W związku z konstrukcją produktu nadal pozostają następujące zagrożenia.

Urazy związane z drganiami spowodowane zbyt długą pracą urządzeniem, pracą w niewłaściwy sposób lub pracą urządzeniem niewłaściwie konserwowanym.

Urazy spowodowane niespodziewanym uderzeniem od ukrytych, wyrzuconych przedmiotów.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Produkt należy wypakować z opakowania i usunąć wszystkie elementy opakowania. Zaleca się zachować opakowanie, które może być przydatne w trakcie transportu lub przechowywania produktu.

Sprawdzić czy żadna z części produktu nie uległa uszkodzeniu w trakcie transportu, wszelkie zaobserwowane uszkodzenia np. pęknięcia lub odkształcenia, dyskwalifikują produkt z dalszego użytku do czasu ich naprawy lub wymiany uszkodzonych części.

Zaleca się wszystkie części ułożyć na płaskim, twardym i czystym podłożu.

Podczas montażu należy stosować środki ochrony osobistej, takie jak rękawice ochronne, osłonę oczu oraz strój ochronny.

PL

Uwaga! Przed rozpoczęciem montażu kosiarki należy upewnić się, że kosiarka nie została podłączona do zasilania. Akumulatory muszą być odłączone od kosiarki.

Dolne wsporniki rękojeści należy zamocować w pobliżu tylnych kół za pomocą dźwigni. Dźwignie dociskają wspornik rękojeści do obudowy za pomocą zębatek (II). Możliwe jest ustawienie wspornika pod jednym z trzech kątów. Należy zwrócić uwagę, aby wskaźnik na zewnętrznej zębatce wskazywał ten sam znacznik po obu stronach obudowy.

Rękojeść zamocować do wsporników za pomocą dźwigni. Należy pamiętać o zastosowaniu podkładki pod każdą z dźwigni (III).

Rękojeść powinna być skierowana ku górze, a włącznik powinien się znajdować po prawej stronie kosiarki w przypadku gdy operator stoi za kosiarką.

Zwrócić uwagę, aby kabel łączący włącznik z kosiarką nie był splątany lub naprężony. Kabel należy zamocować do wspornika lub rękojeści za pomocą specjalnego uchwytu (IV).

Uwaga! Jeżeli dźwignia zbyt słabo dociska wspornik należy ją otworzyć, a następnie otwartą obrócić w kierunku zgodnym z ruchem wskazówek zegara. Jeżeli dźwignia nie daje się zamknąć całkowicie, należy ją otworzyć, a następnie otwartą obrócić w kierunku przeciwnym do ruchu wskazówek zegara. Stopień dokręcenia dźwigni należy tak dobrać, aby dało się ją otworzyć i zamknąć bez użycia narzędzi, a jednocześnie po zamknięciu nie dochodziło do samoczynnego otwarcia. Okresowo należy sprawdzać stopień dokręcenia dźwigni.

Upewnić się zaczepy poszycia kosza są nałożone na pręt wokół otworu włotowego kosza (V).

Kosiarkę można wykorzystać do pracy z koszem lub do pracy bezkoszowej. Otwór wylotowy ściętej trawy jest zaślepiony (VI). W przypadku pracy bezkoszowej, przed jej rozpoczęciem należy się upewnić, że zaślepka znajduje się na miejscu, a pokrywa otworu wylotowego jest zamknięta i zabezpiecza zaślepkę przed wypadnięciem.

Ostrzeżenie! Zabroniona jest praca bezkoszowa bez poprawnie zainstalowanej zaślepki i zamkniętej pokrywy otworu wylotowego. Zabroniona jest praca bezkoszowa z otworem wylotowym zasłoniętym tylko pokrywą.

W przypadku pracy z koszem należy zaślepkę otworu wylotowego całkowicie zdemontować (VII).

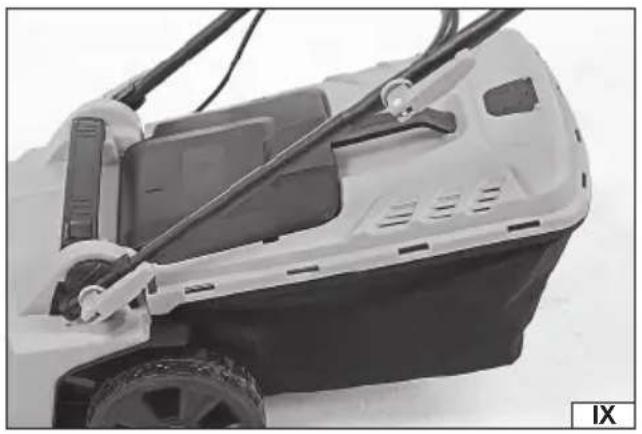

Kosz na trawę zamocować do obudowy kosiarki. Unieść pokrywę otworu wylotowego, przytrzymać pokrywę w maksymalnym górnym położeniu i zamocować kosz na zaczepach tylnej ściany obudowy kosiarki (VIII). Pokrywę kosza opuścić i sprawdzić czy jej krawędzie znalazły się we wgłebieniach w górnej części poszycia kosza (IX).

Demontaż kosza można należy przeprowadzić w odwrotnej kolejności.

Ustawienie wysokości koszenia (X)

Kosiarka została wyposażona w dźwignię, która w łatwy i szybki sposób umożliwia zmianę wysokości koszenia. Dźwignię należy przesunąć w bok, wysuwając ją z gniazda prowadnicy. Następnie przesunąć do przodu lub tyłu i po ustawieniu pożądanej wysokości przesunąć dźwignię w bok, blokując jej położenie w gnieździe prowadnicy.

Ostrzeżenie! Jeżeli zajdzie potrzeba zmiany wysokości w trakcie pracy zawsze należy najpierw wyłączyć kosiarkę, poczekać do zatrzymania się noża, wysunąć kluczyk z gniazda, odłączyć akumulatory od kosiarki i dopiero przystąpić do czynności związanych ze zmianą wysokości koszenia. Przypadkowe uruchomienie pracy noża w trakcie zmiany wysokości może skutkować poważnymi obrażeniami.

Podłączanie kosiarki do zasilania

Narzędzie jest zasilane dwoma akumulatorami. Narzędzie nie uruchomi się, jeżeli jeden z akumulatorów nie zostanie zamontowany do narzędzia lub będzie rozładowany. Akumulatory w narzędziu są połączone szeregowo, co oznacza, że narzędzie jest zasilane sumą ich napięć znamionowych. Zaleca się, aby oba akumulatory były tej samej pojemności i naładowane w tym samym stopniu. Akumulatory użyte do zasilania narzędzia powinny też być w takim samym stopniu wyeksploatowania. Nie zaleca się łączyć akumulatora wyeksploatowanego z nowym, nawet jeżeli oba są naładowane w takim samym stopniu i mają taką samą pojemność. Nie zastosowanie się do powyższych zaleceń spowoduje krótszy czas pracy oraz szybsze zużycie akumulatorów użytych do zasilania narzędzia.

Unieść pokrywę gniazda akumulatorów. Akumulator wsunąć w jedno z gniazd tak, aby jego zatrzask znajdował się na zewnątrz gniazda. Akumulator wsuwać w gniazdo, aż do momentu zadziałania zatrzasku. Powtórzyć czynności dla drugiego akumulatora (XI). Upewnić się, że akumulatory nie wysuną się podczas pracy. Zamknąć pokrywę gniazd akumulatorów (XII). Podczas pracy pokrywa powinna być cały czas zamknięta. Żmniejsza ryzyko zanieczyszczenia gniazd akumulatora podczas pracy. Odłączyć akumulator można przez naciśnięcie i przytrzymanie zatrzasku, a następnie wysunięcie akumulatora z gniazda.

Uruchamianie i zatrzymywanie kosiarki

Kosiarkę należy posławić, na płaskim, równym i twardym podłożu. Upewnić się, że pod kosiarką nie znajdują się żadne przeszkody z którymi mogłoby się zetknąć ostrze.

Kosiarka została wyposażona w kluczyk, który należy wsunąć w gniazdo znajdujące się w komorze akumulatorów (XIII). Kluczyk został tak skonstruowany, że możliwe jest jego wsunięcie gniazdo tylko w prawidłowy sposób. Kluczyk został zamocowany do obudowy za pomocą taśmy, co zmniejsza ryzyko zagubienia się kluczyka. Jeżeli kluczyk nie zostanie umieszczony prawidłowo w gnieździe, nie będzie możliwe uruchomienie kosiarki. Kluczyk należy wysunąć z gniazda za każdym razem jak kosiarka nie jest używana do koszenia.

PL

Włącznik został wyposażony w blokadę, która zapobiega przypadkowemu włączeniu urządzenia przy naciśnięciu na włącznik.

Należy nacisnąć i przytrzymać przycisk blokady znajdujący się pośrodku włącznika, a następnie przyciągnąć obie dźwignie włącznika do rękojeści (XIV). Po uruchomieniu kosiarki należy zwolnić nacisk na przycisk blokady, a włącznik docisnąć do rękojeści za pomocą obu rąk (XV).

Zwolnienie nacisku na dźwignię włącznika spowoduje zatrzymanie pracy kosiarki. Ostrze może jeszcze przez jakiś czas wirować.

Praca kosiarką

Przed rozpoczęciem pracy należy przygotować miejsce koszenia trawy. Należy sprawdzić czy miejsce koszenia nie zawiera żadnych przeszkód, które pochwycone przez ostrze mogłyby uszkodzić kosiarkę lub zostać wyrzucone i stanowić zagrożenie dla operatora lub osób postronnych.

Sprawdzić czy w miejscu pracy nie znajdują się kable elektryczne, które mogłyby zostać przecięte przez ostrze. Uszkodzenie kabla elektrycznego stanowi zagrożenie porażenia prądem elektrycznym, co może prowadzić do poważnych obrażeń lub śmierci. Należy upewnić się, że w miejscu pracy nie będą przebywały żadne osoby postronne lub zwierzęta domowe. W przypadku pojawienia się takich osób w trakcie pracy należy najpierw natychmiast zatrzymać pracę kosiarki, a dopiero potem ostrzec osoby o zagrożeniu.

Sprawdzić długość trawy i dobrać wysokość koszenia. Nigdy nie ścinać więcej niż 1/3 długości trawy. Jeżeli trawa jest bardzo wysoka należy ścinać ją etapami. Koszenie należy przeprowadzać regularnie, pilnując aby wysokość trawy nie przekroczyła możliwości kosiarki.

Nigdy nie ścinać mokrej trawy. Mokra trawa ma tendencję do przyklejania się wewnątrz produktu co zaburza gromadzenie jej w koszu. Mokra trawa może też spowodować poślizgnięcie się i upadek.

Sprawdzić wszystkie elementy kosiarki przed rozpoczęciem pracy. Jeżeli zostaną zaobserwowane uszkodzenia nie należy podejmować pracy przed ich usunięciem lub wymianą uszkodzonych elementów na nowe. Sprawdzić drożność otworów wentylacyjnych. W razie potrzeby oczyścić je za pomocą miękkiej szczotki lub pędzla. Nie używać ostrych lub metalowych przedmiotów do czyszczenia otworów wentylacyjnych kosiarki.

Sprawdzić połączenia skręcane czy nie są obluzowane. W razie potrzeby dokręcić.

Sprawdzić czy rękojeści są czyste, wolne od smarów oraz innych zanieczyszczeń. W razie potrzeby oczyścić za pomocą miękkiej szmatki.

W trakcie pracy należy robić regularne przerwy, aby uniknąć zmęczenia i przepracowania. Pozwoli to na lepszą kontrole produktu i pozwoli zmniejszyć ryzyko wypadku.

Uwaga! Kosiarkę w trakcie pracy zawsze należy pchać, nigdy ciągnąć ku sobie. Ciągniecie kosiarki powoduje, że operator porusza się do tyłu, co powoduje, że nie kontroluje obszaru za sobą. Ponadto podczas ciągnięcia wstecz kosiarki ostrze może pochwycić kabel zasilający.

Kosiarkę należy powoli pchać, zawsze chodzić, nigdy biegać. Zapewni to lepszą kontrolę nad kosiarką i skróci czas reakcji na niespodziewane wydarzenia.

Podczas koszenia należy poruszać się rzędami (XVI). Rzędy należy utrzymywać równej szerokości, nieco zachodzące na siebie tak, aby nie opuścić żadnego miejsca. Należy zachować szczególną ostrożność podczas zmiany kierunku.

Ścinając trawę w pobliżu klombów kwiatów należy poruszać się dookoła klombów.

Podczas pracy należy regularnie opróżniać kosz.

Po zakończonej pracy należy wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, a następnie wysunąć kluczyk z gniazda, odłączyć akumulatory i odczekać do ostygnięcia kosiarki, następnie przystąpić do konserwacji.

Uwaga! Jeżeli w trakcie pracy w kosiarkę uderzy obcy obiekt. Należy natychmiast wyłączyć kosiarkę, odczekać do zatrzymania się ostrza, wysunąć kluczyk z gniazda, a następnie odłączyć akumulatory i odczekać do ostygnięcia kosiarki. Następnie sprawdzić czy kosiarka nie uległa uszkodzeniu. W przypadku wykrycia uszkodzeń, zabroniona jest dalsza praca przed ich usunięciem. Nadmierne wibracje w trakcie pracy mogą być spowodowane przez uszkodzenie kosiarki. Należy zatrzymać pracę, odłączyć akumulatory i dokonać sprawdzenia produktu.

nstrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyłąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli

PL

pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.

W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifi kacjach.

Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki.

Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (XVI), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator.

Odłączyć akumulator od narzędzia.

Wsunąć akumulator w gniazdo ładowarki (XVIII).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

Zaświeci się czerwona dioda, co oznacza proces ładowania.

Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora.

Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej.

Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumulator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

KONSERWACJA PRODUKTU

Uwaga! Przed każdym rozpoczęciem konserwacji należy się upewnić, że produkt został odłączony od zasilania. Akumulatory muszą być odłączone od kosiarki. Wysunąć kluczyk z gniazda.

Podczas wszystkich czynności konserwacyjnych zawsze należy stosować rękawice ochronne.

Jeżeli jakaś czynność konserwacyjna nie została opisana w instrukcji oznacza to, że należy ją przeprowadzić w autoryzowanym serwisie producenta.

Produkt należy czyścić po każdym użyciu. Resztki trawy usunąć za pomocą miękkiej szczotki, pędzla lub szmatki. Oczyscić otwory wentylacyjne, zapewniając ich drożność.

Trudniejsze do usunięcia zabrudzenia można usunąć strumieniem powietrza o ciśnieniu nie większym niż 0,3 MPa.

Nigdy nie używać chemikaliów, alkaloidów, środków ściernych lub agresywnych detergentów do czyszczenia produktu. Produktu nie można czyścić strumieniem wody lub zanurzając go w wodzie.

Sprawdzić stopień zużycia oraz obecność uszkodzeń ostrza kosiarki. Jeżeli zostaną zaobserwowane nadmierne zużycie lub uszkodzenia należy ostrze wymienić na nowe.

Ostrze zawsze należy wymienić na oryginalne, identyczne z tym, które zostało zamontowane fabrycznie w kosiarce. Tylko za- stosowanie oryginalnych części zamiennych pozwala zachować bezpieczeństwo produktu. Wymianę ostrza powinien przeprowadzać doświadczony użytkownik. W przypadku wątpliwości należy skontaktować się z autoryzowanym serwisem producenta.

PL

Za pomocą klucza należy odkręcić (przeciwnie do ruchu wskazówek zegara) śrubę mocującą ostrze (XVII) i zdemontować ją razem z podkładką.

Usunąć stare ostrze. W razie potrzeby oczyścić mocowanie ostrza. Zamontować nowe ostrze zwracając uwagę na kierunek ostrza. Strzałka wskazująca kierunek obrotu ostrza powinna być zgodna z kierunkiem obrotów silnika.

Ostrze zamocować, dokręcając śrubę (zgodnie z ruchem wskazówek zegara) mocno i pewnie.

Po każdym użyciu i oczyszczeniu ostrza, krawędzie tnące należy pokryć cienką warstwą lekkiego oleju maszynowego. Ograniczy to korozję i wydłuży żywotność ostrza.

Ostrze należy wymieniać co dwa lata lub co 50 godzin pracy.

Po każdej pracy należy zdemontować kosz na trawę i opróżnić go z trawy. Kosz można czyścić za pomocą letniej wody z mydlinami. Po oczyszczeniu pozostawić w pozycji roboczej do całkowitego wyschnięcia.

Jeżeli uszkodzeniu ulegnie wewnętrzny kabel łączący włącznik produktu z silnikiem należy go wymienić w autoryzowanym serwisie producenta. Kabel nie może być naprawiany, należy go wymienić. Zabroniona jest praca z uszkodzonym kablem.

PRZECHOWYWANIE | TRANSPORT PRODUKTU

Uwaga! Zawsze przed przechowywaniem lub transportem produkt odłączyć od zasilania. Odłączyć akumulatory i wysunąć kluczyk z gniazda. Oczyścić wg wskazówek instrukcji.

Przechowywać w ciemnych, suchych, wolnych od szronu i dobrze wentylowanych pomieszczeniach. Miejsce przechowywania powinno chronić przed dostępem dzieci. Produkt należy przechowywać w temperaturze pomiędzy 10, a 30 st. C. Zalecane jest przechowywanie produktu w opakowaniu fabrycznym lub w innym opakowaniu chroniącym przed kurzem.

Przed transportem produktu należy ustawić najwyższą wysokość koszenia. Produkt transportować przenosząc go za uchwyty. Podczas transportu produkt należy chronić od uderzeń oraz silnych wibracji. Na czas transportu produkt zabezpieczyć przed ześlizgnięciem się lub przewróceniem.

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna, tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0824/YT-85222/EC/2024

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Kosiarka akumulatorowa; 36 V d.c.; 2900 min ^-1 ; 370 mm; nr kat. YT-85222, YT-85223

Kosiarka akumulatorowa; 36 V d.c.; 2900 min ^-1 ; 430 mm; nr kat. YT-85224, YT-85225

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 + A11:2022

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Tomasz Zych

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.08.27

(miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej)

TOTAL SPINJA ASZUKA SPECIALISTA DS. TECHNICZNYCH TOMASZ ZYCH

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0824/YT-85222/EC/2024

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Kosiarka akumulatorowa; 36 V d.c.; 2900 min ^-1 ; 370 mm; nr kat. YT-85222, YT-85223

Kosiarka akumulatorowa; 36 V d.c.; 2900 min ^-1 ; 430 mm; nr kat. YT-85224, YT-85225

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności:

Wewnętrzna kontrola produkcji

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 87,1 dB(A)

Gwarantowany poziom mocy akustycznej urządzenia: 96 dB(A)

inne dyrektywy, których wymagania spełnia urządzenie:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Wrocław, 2024.08.27

(miejsce i data wystawienia)

TOTA SPICKA SCYNA SPECIALISTA DS. TECHNICZNYCH TOMASZ ZYCH

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.08.27

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0824/YT-85222/EC/2024

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

0824/YT-85222/EC/2024
