INSTRUKCJA OBSŁUGI YT-82071 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. wkrętarka
2. uchwyt narzędziowy
3. przystawka do wkrętów pojedynczych
4. przystawka do wkrętów na taśmie
5. adapter przedłużający
6. końcówka wkrętakowa
7. włącznik elektryczny
8. blokada włącznika
9. przełącznik kierunku obrotów
10. taśma z wkrętami

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

Druga klasa bezpieczeństwa elektrycznego

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Wkrętarka elektryczna jest elektronarzędziem zwykłym, II klasy izolacji, przeznaczonym do wkręcania i wykręcania wkrętów przy wykorzystaniu dostępnych na rynku końcówek wkrętaków. Możliwe jest wkręcanie w płytach gipsowo-kartonowych, drewnie i materiałach drewnopochodnych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Narzędzie zostało wyposażone w dwie głowice do pracy z wkrętami pojedynczymi i do pracy z wkrętami w taśmie. W skład wyposażenia wchodzą końcówki wkrętakowe przeznaczone do pracy z obydwoma rodzajami głowic. W skład wyposażenie nie wchodzą wkręty.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82071
Napięcie znamionowe [V~] 230 - 240
Częstotliwość znamionowa [Hz] 50
Moc znamionowa [W] 550
Obroty znamionowe [min	^-1 ] 0 - 5500
Rozmiar wkrętów na taśmie ( śred. x dł.)	[mm]	3,5 x 25 - 55
Uchwyt narzędziowy	[mm / "']	sześciokątny 6,35 / 1/4
Masa	[kg]	1,8
Poziom hałasu
- ciśnienie akustyczne L_pA ± K	[dB(A)]	81,9 ± 3,0
- moc L_pA ± K	[dB(A)]	92,9 ± 3,0
Poziom drgań	[m/s2]	0,53 ± 1,5
Klasa izolacji		II
Stopień ochrony		IPX0

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

PL

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Sliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE WKREĄTAREK

Trzymać elektronarzędzie za izolowane powierzchnie chwytne podczas wykonywania czynności, w których element łą-

PL

czący może stykać się z ukrytym oprzewodowaniem lub własnym przewodem. Element łączący, stykający się z przewodem pod napięciem, może spowodować, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięciem i mogłyby spowodować porażenie operatora prądem elektrycznym.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności związane z mocowaniem i wymianą narzędzi roboczych, montażem osłon i prowadnic, regulacją itp. należy przeprowadzać przy wyłączonym napięciu zasilającym narzędzie, dlatego przed przystąpieniem do tych czynności: Wyjąć wtyczkę przewodu narzędzia z gniazda sieciowego!

Montaż wkrętarki do pracy w wkrętami pojedynczymi

Do gniazda wkrętarki wsunąć adapter przedłużający (II).

Zamontować osłonę uchwytu końcówki wkrętakowej (II). Osłonę wcisnąć do oporu tak, aby wielowypust mocujący był całkowicie niewidoczny (III).

W gnieździe adaptera zamocować krótką końcówkę wkrętakową (III). Możliwy jest montaż końcówki o dowolnej długości, ale tylko w przypadku zastosowania standardowej krótkiej końcówki o długości ok. 25 mm, podczas wkręcania osłona oprze się powierzchnię i spowoduje, że stożkowy łeb wkrętu nie będzie wystawał ponad powierzchnię w która jest wkręcany.

Wkrętarka jest gotowa do pracy.

Montaż wkrętarki do pracy z wkrętami na taśmie

Do gniazda wkrętarki wsunąć długą końcówkę wkrętakową (IV). Wraz z wkrętarką została dostarczona końcówka krzyżakowa, najczęściej wykorzystywana, jeżeli będzie potrzebna końcówka o innym kształcie, należy zaopatrzyć się w końcówkę o tej samej długości i przekroju okrągłym.

Zamontować przystawkę do wkrętów na taśmie (V). Przystawkę wcisnąć do oporu tak, aby wielowypust mocujący był całkowicie niewidoczny.

Taśmę z wkrętami należy wsunąć w prowadnicę w przystawce (VI), a następnie przesunąć do prowadnicy w przedniej części przystawki. Taśmę wsuwać do momentu, aż pierwszy wkręt znajdzie się w centrum otworu przystawki (VII).

Taśma zamontowana ja na ilustracji (VIII) zapewni płynne przesuwanie się taśmy z wkrętami.

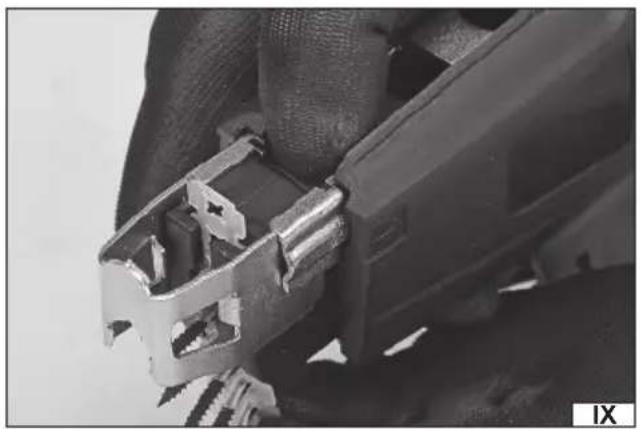

Z przodu przystawki znajduje się przycisk. Przyciśniecie i przytrzymanie tego przycisku (IX) pozwala na wysunięcie metalowej prowadnicy, oznakowanej liczbowo. Liczba oznacza długość wkrętu w milimetrach.

W tylnej części prowadnicy znajduje się pokrętło (X), którym można wyregulować głębokość wkręcania wewnątrz zakresu ustawionego przez wysunięcie prowadnicy. Strzałki oraz symbol wkrętu znajdujące się obok pokrętła pokazują kierunek obrotu aby zwiększyć lub zmniejszyć głębokość wkręcania.

Uwaga! Niezależnie od wybranej wersji wyposażenia wkrętarki, zaleca się przeprowadzić próby wkręcania na materiale odpadowym o takiej samej twardości jak materiał docelowy. Próba pozwoli precyzyjnie dobrać pożądaną głębokość wkręcania.

OBSŁUGA WKRETARKI

Wkrętarkę podczas wkręcania zawsze należy trzymać oburącz (XI). Mocnym i pewnym chwytem, który pozwoli zapanować nad narzędziem. W przypadku jeżeli wkręt zostanie pochwycony może dojść do obrotu narzędzia w stronę przeciwną do kierunku obrotów wrzeciona. Mocny i pewny chwyt zapobiegnie wyrwaniu wkrętarki z rąk operatora.

W przypadku korzystania z przystawki do pracy z wkrętami na taśmie należy przednia część prowadnicy przystawić do miejsca wkręcenia (XII). Następnie wcisnąć włącznik i po uruchomieniu silnika docisnąć wkrętarkę do miejsca wkręcania. Po wkręceniu wkrętu należy odsunąć wkrętarkę od miejsca wkręcania. Taśma samoczynnie zostanie przesunięta tak, aby następny wkręt w taśmie znalazł się naprzeciwko końcówki wkrętakowej.

Wkrętarka posiada możliwość zmiany kierunku obrotów za pomocą przełącznika znajdującego się nad włącznikiem (XIII). Strzałki na obudowie wkrętarki pokazują kierunek wkręcania lub wykręcania wkrętów z gwintem prawoskrętnym.

Obracając pokrętło znajdujące się na włączniku (XIV) ogranicza się stopień jego wciśnięcia. Im mniej wciśnięty włącznik tym niższe obroty silnika. Strzałka na pokrętle pokazuje kierunek obrotu. Obrót pokrętła w stronę symbolu „+” spowoduje zwiększenie obrotów, a obrót w kierunku symbolu „-” spowoduje zmniejszenie obrotów.

Stosowanie blokady włącznika

Blokadę włącznika zaleca się wykorzystywać w przypadku długotrwałego wkręcania. W tym celu przy wciśniętym włączniku wciśnąć kciukiem przycisk blokady i puścić włącznik.

W celu wyłączenia blokady wystarczy przycisnąć włącznik elektryczny.

Porady przydatne przy wkręcaniu i wykręcaniu

W przypadku wkręcania zaleca się wykonanie otworu prowadzącego o średnicy trzpienia wkrętu. W przeciwnym wypadku może dojść do zniszczenia materiałów w które będą wkręcane wkręty.

PL

W miękkie materiały można wkręcać odpowiednio przystosowane do tego wkręty bez wykonania otworu wstępnego, ale zaleca się w takim przypadku dokonać próby wkręcania na materiałach odpadowych. Wkręty do wkręcania bezpośredniego powinny być ostro zakończone, ułatw i to wkręcanie.

W przypadku wkręcania w małych i lekkich elementach należy je przed rozpoczęciem pracy zamocować, np. za pomocą ścisków lub imadeł.

Zawsze najpierw przyłożyć końcówkę wkrętaka do łba śruby i dopiero wtedy uruchomić narzędzie. W przeciwnym wypadku może dojść do uszkodzenia końcówki wkrętaka i / lub śruby. Może to także doprowadzić do powstania niebezpiecznych sytuacji i prowadzić do poważnych obrażeń.

Wkrętarka zaczyna obracać wrzeciono z uchwytem końcówek wkrętaka dopiero po lekkim dociśnięciu jej razem z wkrętem do materiału w który jest wkręcany wkręt. Możliwa jest regulacja prędkości obrotowej za pomocą siły naciśnięcia na włącznik elektryczny. Maksymalne obroty zostają osiągnięte przy maksymalnym wciśnięciu włącznika.

Wiercenie

Zabronione jest wiercenie z wykorzystaniem wkrętarki.

Wkrętarka jest wyposażona w sprzęgło przeciwprzeciążeniowe, które zaczyna działać w momencie gdy wkrętarka osiągnie maksymalny moment obrotowy. Z tego względu podczas wiercenia wiertło może się zatrzymać, pęknąć lub zniszczyć obrabiany materiał.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękijeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękijeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.
