INSTRUKCJA OBSŁUGI YT-82144 Yato

PL STRUG ELEKTRYCZNY

EN ELECTRIC PLANE

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. korpus z rękojeścią
2. regulacja głębokości strugania
3. stopa
4. włącznik elektryczny
5. blokada włącznika
6. przewód sieciowy z wtyczka
7. króciec odciągu pyłu
8. osłona paska napędowego
9. pasek napędowy

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Druga klasa bezpieczeństwa elektrycznego Second class of insulation

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Ręczny strug elektryczny do drewna jest elektronarzędziem zwykłym, II klasy izolacji, przeznaczonym do strugania, fazowania krawędzi i strugania wręgów w drewnie i materiałach drewnopochodnych. W żadnym wypadku, nie należy narzędzia stosować do obróbki innych niż drewno materiałów. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Produkt nie jest przeznaczony do zastosowań profesjonalnych i zarobkowych. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować:

- strug

- woreczek do gromadzenia pyłu

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82144
Napięcie sieci [V~] 230 - 240
Częstotliwość sieci [Hz] 50
Moc znamionowa [W] 1300
Obroty (bieg jałowy) [min]	^-1 ] 16000
Głębokość strugania [mm] 0 - 3,5
Max szerokość strugania [mm] 110
Masa [kg]	4,8
Poziom hałasu
ciśnienie akustyczne	[dB(A)]	84 ± 3
moc akustyczna	[dB(A)]	95 ± 3
Poziom drgań	[m/s ^2 ]	7,11 ± 1,5
Klasa izolacji		II
Stopień ochrony		IP20

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

PL

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanię elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładają ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Przed położeniem narzędzia zaczekać, aż noż się zatrzyma. Odsłonięty noż wirujący może zaczepić o podłoże, co może spowodować utratę kontroli nad narzędziem oraz poważne obrażenia.

Należy trzymać narzędzie wyłącznie za izolowane powierzchnie, ponieważ element tnący może wejść w kontakt z kablem

PL

zasilającym narzędzie. Przecięcie kabla pod napięciem może spowodować, że metalowe części elektronarzędzia będą pod napięciem, co może skutkować porażeniem operatora.

Należy stosować zaciski lub inny sposoby na bezpieczne zamocowanie obrabianego elementu do stabilnego podłoża.

Przytrzymywanie obrabianego materiału za pomocą ręki lub innej części ciała nie zapewnia stabilności i może prowadzić do utraty kontroli.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

Uwaga! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewodu narzędzia z gniazda sieciowego!

Uwaga! Zawsze konieczna jest wymiana wszystkich noży w jakie wyposażony jest strug. Zabronione jest użytkowanie narzędzia bez zamontowanych wszystkich noży. Bęben wiruje z wysoką prędkością i jest specjalnie wyważony do pracy z wszystkim zamontowanymi nożami. W przypadku gdy nie wszystkie noże zostaną zamontowane może dojść do uszkodzenia struga w trakcie pracy co może prowadzić do powstania poważnych obrażeń.

Wymiana pasa napędowego

Zdemontować osłonę pasa napędowego (II). Ostrożnie podważając szerokim, płaskim wkrętakiem krawędź pasa w pobliżu mniejszego koła pasowego, jednocześnie obracać pas za pomocą większego koła pasowego (III), do momentu zsunięcia się pasa z mniejszego koła pasowego.

Nowy pas założyć na większe koło pasowe, upewnić się, że kliny na wewnętrznej stronie pasa trafiły w rowki koła pasowego. Wsuwając pas na mniejsze koła pasowego, jednocześnie obracać pas za pomocą większego koła pasowego, aż do momentu nałożenia się pasa na mniejsze koło pasowe. Upewnić się, że wszystkie kliny na wewnętrznej powierzchni pasa trafiły w odpowiadające im rowki kół pasowych (IV).

Montaż i wymiana noży

Przed wymianą noży zaleca się zdemontować osłonę pasa napędowego (II), ułatwi to manewrowanie bębnem podczas montażu noża. Noże należy demontować pojedynczo, pozwoli to zachować wzór prawidłowego montażu.

W celu demontażu noża należy wkręcić śruby mocujące uchwyt noża (V). Zdemontować uchwyt oraz szynę mocującą z nożem (VI), a następnie odkręcić śruby mocujące noż do szyny mocującej (VII). Oczyścić dokładnie miejsce montażu noża, noż oraz wszystkie elementy mocujące z pyłu powstałego w trakcie pracy, na przykład za pomocą pędzła z miękkim włosiem.

Nowy noż zamocować w do szyny mocującej za pomocą śrub. Otwory w szynie pozwalają na przesunięcie noża. Następnie szynę z zamocowanym nożem wsunąć w szczelinę bębna. Zwrócić przy tym uwagę na właściwy kierunek montażu, obrócić bęben i zamontować uchwyt z nożem w taki sam sposób jak są zamontowane inne noże. Zamocować uchwyt noża i dokręcić wszystkie śruby mocujące. Krawędź uchwytu noża powinna być równoległa do krawędzi szczeliny bębna (VIII). Operację powtórzyć dla wszystkich pozostałych noży. Zawsze należy wymieniać komplet noży. Obrócić bęben z zamontowanymi nożami o kilka pełnych obrotów w jedną oraz w drugą stronę i upewnić się, że noże lub elementy mocujące nie zahaczą o konstrukcję narzędzia. Zamontować osłonę pasa napędowego.

Uwaga! Zabronione jest użytkowanie struga bez zamontowanej osłony pasa napędowego.

PRZYGOTOWANIE DO PRACY

Przed rozpoczęciem pracy należy sprawdzić, czy korpus obudowy oraz przewód przyłączeniowy z wtyczką nie są uszkodzone. W przypadku stwierdzenia uszkodzeń zabrania się dalszej pracy.

Uwaga! Wszystkie czynności związane z wymianą noży, paska napędowego, montażem osłon i prowadnic, regulacją itp. należy przeprowadzać przy wyłączonym napięciu zasilającym narzędzie, dlatego przed przystąpieniem do tych czynności: Wyjmij wtyczkę przewodu narzędzia z gniazda sieciowego!

Przed wykorzystaniem struga po raz pierwszy należy sprawdzić wyregulowanie i pewność zamocowania noży oraz wałka nożowego.

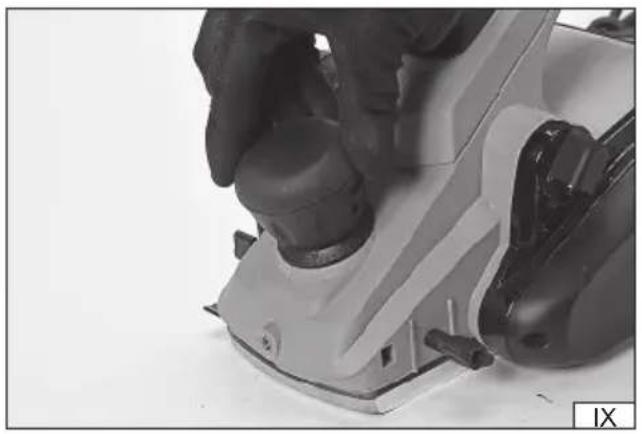

Ustawienie głębokości strugania (IX)

Obracając pokrętło ustawić pożądaną głębokość strugania. Nastawę można odczytać ze skali wokół pokrętła.

Odsysanie wiórów

Strug został wyposażony w woreczek do gromadzenia wiórów i pyłu powstałego podczas pracy, ale zaleca się użycie zewnętrznej instalacji odciągu wiórów i pyłu, np. odkurzacza przemysłowego. Stosowanie zewnętrznej instalacji odciągu pyłu poprawia wydajność i bezpieczeństwo pracy.

Strug posiada możliwość podłączenia woreczka lub zewnętrznej instalacji odciągu pyłu z obu stron obudowy. W celu przełożenia złącza do instalacji odciągu pyłu należy przesunąć i przytrzymać zatrzask blokady (X), a następnie wysunąć tuleję z obudowy struga. Tuleję wsunąć w obudowę od drugiej strony, tuleja posiada prowadnicę, która musi trafić w wycięcie obudowy (XI). W innym przypadku nie będzie możliwości montażu tulei w obudowie. Tuleję należy wsunąć do końca tak, aby zatrzask zablokował jej położenie w obudowie. Prawidłowo zamocowana tuleje nie daje się zdemontować w inny sposób niż przez przesuniecie i przytrzymanie zatrzasku blokady.

PL

Do króca podłączyć końówkę zewnętrznej instalacji odciągu pyłu w taki sposób, aby nie przeszkadzała ona podczas pracy oraz nie przestaniała widoku obszaru roboczego.

Woreczek montuje się na króćcu naciskając uchwyty pierścienia wlotu woreczka, tak aby pierścień zwiększył średnicę, co umożliwiaji jego montaż na króćcu struga. Pierścień należy nałożyć tak, aby oparł się o kołnierz krócca, co zapobiegnie przypadkowemu zsunięcia się woreczka z króćca podczas pracy.

UŻYTKOWANIE NARZĘDZIA

UWAGA! W czasie pracy strugiem należy zawsze używać ochronniki słuchu i środki ochrony wzroku.

Wskazówki bezpieczeństwa

W trakcie pracy należy stosować środki ochrony osobistej, takie jak ochrona oczu, ochrona słuchu, rękawice ochronne, strój ochronny oraz buty ochronne. Należy także stosować maski przeciwpyłowe, do ochrony górnych dróg oddechowych.

Tylko dobrze naostrzone noże zapewniają dobry efekt strugania i przedłużają trwałość użytkową narzędzia.

Nie należy obciążać struga w stopniu powodującym jego zatrzymanie.

Nigdy nie podejmować strugania powierzchni, w których tkwią elementy metalowe (gwoździe, śruby, zszywki itp.).

Należy używać wyłącznie sprawdzone może dopuszczone dla prędkości obrotowych wskazanych na narzędziu.

Wtyczkę narzędzia wolno wkładać do gniazda sieciowego wyłącznie przy wyłączonym urządzeniu.

Przewód zasilający należy układać zawsze z tyłu urządzenia.

Strug należy przykładać do przedmiotu obrabianego wyłącznie po jego uruchomieniu.

W czasie strugania strug musi w sposób pewny przylegać całą powierzchnią plozy do przedmiotu obrabianego.

Podczas pracy strug należy zawsze prowadzić oburącz.

Równomierne przesuwanie struga w czasie strugania przedłuża trwałość noży i zmniejsza ryzyko wypadku.

Nigdy nie należy wkładać palców do otworu wyrzutowego wiórów. W przypadku niedrożności otworu, należy wyjąć wtyczkę z gniazda sieciowego i oczyścić otwór z nagromadzonych wiórów przy pomocy drewnianego patyczka.

Zawsze należy podłącać zewnętrzną instalację odciągu pyłu.

W czasie pracy należy stosować regularne przerwy.

Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60°C.

Nie należy użytkować struga w charakterze urządzenia stacjonarnego.

Zawsze przestrzegać ogólnej instrukcji bezpiecznej pracy z narzędziami elektrycznymi.

Po zakończeniu pracy strug można odłożyć dopiero po wyłączeniu z sieci elektrycznej i po całkowitym zatrzymaniu wałka nożowego.

Po zakończonej pracy należy dokonać konserwacji i oględzin.

Struganie powierzchni (XII)

Chwycić strug oburącz jedną dłoń położyć na rękojeści, drugą na rękojeści dodatkowej. Przyjąć pewną i stabilna postawę. Po- łożyć strug przednią częścią plozy na powierzchni przedmiotu obrabianego upewniając się, że noże nie stykają się w żadnym miejscu z obrabianą powierzchnią. Włącznik struga jest zabezpieczony przed przypadkowym wciśnięciem za pomocą blokady. Uruchomienie struga następuje po wciśnięciu i przytrzymaniu przycisku blokady, a następnie wciśnięciu włącznika. Po tym jak silnik się uruchomi nie jest konieczne dalsze przytrzymywanie przycisku blokady. Odczekać aż noże osiągną pełną prędkość obrotową, wówczas ostrożnie przesuwać strug do przodu.

Na początku strugania wywierać nacisk na przednią część struga, a przy końcu strugania na jego część tylną.

Na potrzeby strugania wstępnego można zwiększyć głębokość strugania, natomiast, aby otrzymać optymalną jakość powierzchni należy zmniejszyć głębokość strugania i wolniej przesuwać strug.

Strug w tylnej krawędzi podstawy posiada podpórkę, która po uniesieniu tylnej części podstawy opadnie i przy ponownym położeniu struga zapobiegnie kontaktowi noży z obrabianym materiałem (XIII).

Przed wznowieniem pracy należy unieść podpórkę. Podczas normalnego rozpoczynania pracy podpórka zostanie samoczynnie uniesiona podczas prowadzenia struga po obrabianym materiale. Uwaga! Zabronione jest zostawianie struga z wirującymi nożami na podpórze.

Zatrzymanie pracy struga nastąpi po zwolnieniu nacisku na włącznik. Ostrza mogą wirować jeszcze przez jakiś czas po wyłączeniu pracy silnika.

Struganie krawędzi (XIV)

Stopa struga posiada wycięte rowki o różnej głębokości ułatwiające ścięcie krawędzi obrabianego materiału. Ustawić pokrętłem grubość strugania. Położyć stopę struga tak, aby rowek trafił na krawędź obrabianego materiału. Rozpocząć prace jak podczas strugania powierzchni. Uwaga! W zależności od głębokości rowka może nie być dostępny pełen zakres głębokości strugania.

Tylko środkowy rowek umożliwia wykorzystanie pełnego zakresu głębokości strugania.

Wręgowanie

Jeżeli strug został wyposażony w prowadnicę montowaną pod stopą produktu można ją wykorzystać do wręgowania. Czyli częściowego obniżenia obrabianej powierzchni. Wręgowanie można wykorzystać jako ułatwienie przy łączeniu elementów drewnianych na zakładkę. Zaleca się zaznaczyć szerokość wręgi przed rozpoczęciem pracy, na przykład za pomocą linii narysowanej ołówkiem.

PL

Prowadnicę zamontować w sposób pokazany na ilustracji (XV). Podziałka na prowadnicy pokazuje głębokość wręgowania. Strug przystawić do krawędzi obrabianej powierzchni tak, aby płoza prowadnicy opierała się całą powierzchnią o obrabianą powierzchnię (XVI). Rozpocząć struganie jak w przypadku strugania powierzchni. Płoza prowadnicy powinna cały czas przylegać do obrabianej powierzchni. Zaleca się stopniowo pogłębiać wręgę do zaplanowanej głębokości.

Uwagi dodatkowe

Po zakończonej pracy wyłączyć narzędzie, wyjąć wtyczkę z gniazda sieci elektrycznej i dokonać konserwacji i oględzin.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być używa do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać używa we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

PROPERTIES OF THE TOOL

- vrece na zbieranie prachu

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota
Katalógové číslo YT-82144
Sieťové napätie [V~] 230 - 240
Frekvencia siete [Hz] 50
Menovitý prikon [W] 1300
Otáčky (naprázdno) [min	^-1 ] 16000
Híbka hobľovania [mm] 0 - 3,5
Max. šírka hobľovania [mm]	110
Hmotnosť	[kg]	4,8
Hladina hluku
akustický tlak	[dB(A)]	84 ± 3
akustický výkon	[dB(A)]	95 ± 3
Úroveň vibrácií [m/s	^2 ]	7,11 ± 1,5
Trieda izolácie		II
Stupeň ochrany		IP20

VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Strug elektryczny | Electric planer | Rindea electrica

230-240 V\~; 50 Hz; 1300 W; 16000 min ^-1 ; 110 x 3,5 mm; nr kat. | item no. | cod articol. YT-82144

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Maszyny i urządzenia bezpieczeństwa

Kompatybilność elektromagnetyczna

Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

(miejsce i data wystawienia)

V-CE_PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
