YT-82144 - Elektrohobel Yato - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG YT-82144 Yato

DE ELEKTRISCHE HOBELMASCHINE

RU ЭЛЕКТРОРУБАНОК

UA ЕЛЕКТРОРУБАНОК

LT ELEKTRINIS OBLIUS

LV ELEKTROËVELE

cz ELEKTRICKÝ HOBLÍK

SK ELEKTRICKÝ OREZÁVAČ

HU ELEKTROMOS GYALUGÉP

RO RINDEA ELECTRICA

ES CEPILLO ELECTRICO

FR RABOT ÉLECTRIQUE

IT PIALLA ELETTRICA

NL ELEKTRISCHE SCHAAFMACHINE

GR НЛЕКТРИКН ПЛАНН

YT-82144

SCHAAFMACHINE YANH YATO

CE

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

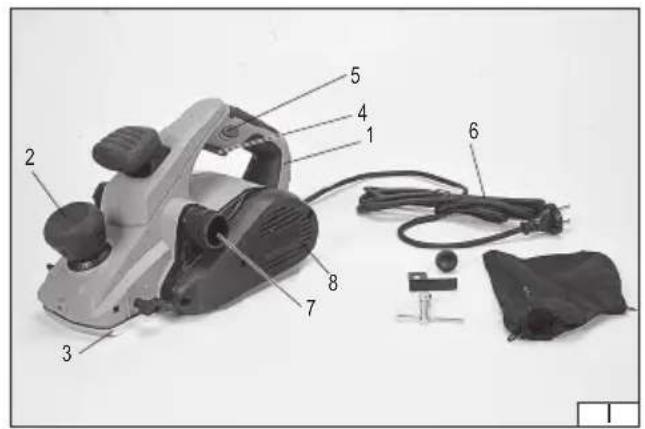

1. Gehäuse mit Handgriff
2. Regelung der Hobeltiefe
3. Fuß
4. Elektroschalter
5. Blockade des Schalters
6. Netzanschlußleitung mit Stecker
7. Stutzen der Stauabsaugung
8. Abdeckung des Antriebriemens
9. Antriebsriemen

RU

Bedienungsanleitung durchgelesen

Tragen Sie Gehörschutz

Zweite Klasse der elektrischen Sicherheit

Schutzhandschuhe verwenden

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Der Handelektrohobel für Holz ist ein gewöhnliches Elektrowerkzeug, der II. Isolationsklasse, das zum Hobeln, Anfasen von Kanten und Hobeln von Spantformen in das Holz bzw. holzähnliches Material bestimmt ist. Das Werkzeug besitzt eine Regelung für die Hobeltiefe, eine Führungsschiene sowie einen Stutzen für die Absaugung von Staub und Spänen. In keinem Fall darf das Werkzeug für die Bearbeitung anderer Materialien verwendet werden als Holz. Der richtige, zuverlässige und sichere Funktionsbetrieb des Werkzeuges ist von der entsprechenden Nutzung abhängig, deshalb:

Vor Beginn der Arbeiten mit dieser Anlage ist die komplette Bedienanleitung durchzulesen und einzuhalten.

Für Schäden, die im Ergebnis der Nichteinhaltung der Sicherheitsvorschriften und der Anweisungen der vorliegenden Anleitung auftreten, haftet der Lieferant nicht.

AUSRÜSTUNG

In der fabrikmäßigen Verpackung sollte sich folgendes befi nden::

- Hobel

- Staubbeutel

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert
Katalognummer YT-82144
Netzspannung [V~] 230 - 240
Frequenz [Hz] 50
Nennleistung [W] 1300
Umdrehungen (Leerlauf) [min	^-1 ] 16000
Hobeltiefe [mm] 0 - 3,5
Max. Hobelbreite [mm]	110
Gewicht	[kg]	4,8
Lärmpegel:
Schalldruck	[dB(A)]	84 ± 3
Schallleistung	[dB(A)]	95 ± 3
Schwingungspegel	[m/s2]	7,11 ± 1,5
Isolationsklasse		II
Schutzgrad		IP20

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betrifft alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen.

Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenflug zr Staub- oder Dampfentzündung führen.

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins

DE

Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfluss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pfl egen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt.

Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.

Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Halteflächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen

Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparie-

DE

ren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Bevor man das Werkzeug ablegt, muss man warten, bis das Messer angehalten hat. Das frei gelegte rotierende Messer kann den Boden berühren, wodurch die Kontrolle über das Werkzeug verloren geht und ernsthafte Verletzungen entstehen können.

Das Werkzeug ist ausschließlich nur an den isolierten Flächen festzuhalten, weil das Schneidelement mit der Stromversorgungsleitung in Berührung kommen kann. Das Durchschneiden der spannungsführenden Leitung kann bewirken, dass die Metallteile des Elektrowerkzeuges auch unter Spannung stehen, was mit einem Stromschlag des Bedieners enden kann.

Es müssen Spannklemmen oder andere Methoden für ein sicheres Befestigen des zu bearbeitenden Elements auf stabilem Untergrund verwendet werden. Das Festhalten des zu bearbeitenden Materials mit der Hand oder einem anderen Körperteil gewährleistet keine Stabilität und kann zum Kontrollverlust führen.

MONTAGE DER AUSRÜSTUNGSELEMENTE

Hinweis! Die Montage der Ausrüstung darf nur bei abgeschalteter Stromversorgungsspannung durchgeführt werden. Dabei ist der Stecker der Anschlussleitung des Werkzeuges aus der Netzsteckdose zu ziehen!

Hinweis! Es ist immer notwendig, dass alle Messer, mit denen der Hobel ausgerüstet ist, ausgetauscht werden. Außerdem ist es verboten, das Werkzeug zu verwenden, ohne dass alle Messer montiert sind. Die Trommel rotiert mit einer hohen Geschwindigkeit und ist speziell für den Funktionsbetrieb mit allen montierten Messern des Hobels ausgewuchtet. In dem Fall, wenn nicht alle Messer montiert werden, kann während des Betriebes der Hobel beschädigt werden, wobei ernsthafte Verletzungen entstehen können.

Wechsel des Antriebriemens

Abdeckung des Antriebriemens abnehmen (II). Die Kante des Antriebriemens vorsichtig mit einem breiten Schraubenzieher in der Nähe des kleineren Riemenrads abheben und gleichzeitig den Riemen mit Hilfe des größeren Riemenrads drehen, und zwar bis zu dem Moment, wo der Riemen sich vom kleineren Riemenrad herunterschiebt.

Der neue Riemen ist zunächst auf das größere Riemenrad zu legen und man muss sich überzeugen, dass die Keile auf der Innenseite des Antriebriemens in die Rille des Riemens trafen. Jetzt schiebt man den Riemen auf das kleinere Riemenrad und dreht gleichzeitig den Riemen mit Hilfe des größeren Riemenrads, und zwar bis zu dem Moment, wo sich der Antriebriemen auf das kleinere Riemenrad legt. Man muss sich davon überzeugen, ob alle Keile auf der Innenfläche des Antriebriemens in die ihnen entsprechenden Rillen der Riemenräder trafen (IV).

Montage und Austausch der Messer

Vor dem Messerwechsel wird empfohlen, den Antriebsriemenschutz (II) zu entfernen, was die Handhabung der Trommel während der Messermontage erleichtert. Zwecks korrekten Montage sollten die Messer einzeln demontiert werden.

Zur Demontage eines Messers müssen die Schrauben, mit denen der Messerhalter (V) befestigt ist, eingeschraubt werden. Entfernen Sie den Griff und die Befestigungsschiene mit dem Messer (VI) und lösen Sie dann die Schrauben, mit denen das Messer an der Befestigungsschiene (VII) befestigt ist. Reinigen Sie die Auflagefläche des Messers, das Messer und alle Befestigungselemente gründlich von Staub, der während des Betriebs entsteht, z.B. mit einer weichen Borstenbürste.

Befestigen Sie das neue Messer mit Schrauben an der Befestigungsschiene. Die Löcher in der Schiene ermöglichen das Verschieben des Messers. Schieben Sie dann die Schiene mit dem angebrachten Messer in den Schlitz der Trommel. Achten Sie auf die richtige Einbaurichtung, drehen Sie die Trommel und montieren den Messerhalter so, wie die anderen Messer montiert sind. Befestigen Sie den Messerhalter und ziehen Sie alle Befestigungsschrauben an. Die Kante des Messerhalters sollte parallel zur Kante des Trommelspalts (VIII) verlaufen. Wiederholen Sie den Vorgang für alle anderen Messer. Ersetzen Sie immer den kompletten Messersatz. Drehen Sie die Trommel mit den montierten Messern einige volle Umdrehungen in die eine und andere Richtung und achten darauf, dass die Messer oder Klemmelemente nicht an der Werkzeugkonstruktion schleifen. Montieren Sie die Abdeckung für den Antriebsriemen.

Achtung! Es ist verboten, den Hobel ohne montierte Antriebsriemenabdeckung zu benutzen.

BETRIEBSVORBEREITUNG

Vor Betriebsbeginn muss man überprüfen, ob das Gehäuse sowie die Anschlussleitung mit Stecker nicht beschädigt sind.

Wenn irgendwelche Schäden festgestellt werden, dann ist die Weiterarbeit verboten.

Hinweis! Alle Tätigkeiten im Zusammenhang mit dem Wechseln der Messer, des Antriebriemens, der Montage der Abdeckungen und Führungen, Regelung usw. muss man bei ausgeschalteter Stromversorgung für das Werkzeug durchführen, wobei folgendes zu beachten ist: Der Stecker der Anschlussleitung des Werkzeuges ist aus der Netzsteckdose zu ziehen!

Vor der erstmaligen Benutzung des Hobels muss man die Ausrichtung und sichere Befestigung der Messer sowie der Messerwelle prüfen.

DE

Einstellen der Hobeltiefe (IX)

Durch das Drehen des entsprechenden Drehknopfes die gewünschte Hobeltiefe einstellen. Die Einstellung kann man auf der Skala rundum den Drehknopf ablesen.

Späneabsaugung

Der Hobel ist mit einem Beutel zum Sammeln von Spänen und Staub ausgestattet, der während des Betriebs entsteht, aber es wird empfohlen, ein externes Späne- und Staubabsaugungssystem, z.B. einen Industriestaubsauger, zu verwenden. Der Einsatz eines externen Staubabsaugungssystems verbessert die Effizienz und Arbeitssicherheit.

Der Beutel oder eine externe Staubabsaugung kann auf beiden Seiten des Hobelgehäuses angeschlossen werden. Um den Anschluss für das Staubabsaugungssystem zu verlegen, drücken und halten Sie die Verriegelung (X) und schieben dann die Hülse aus dem Hobelgehäuse. Schieben Sie die Hülse auf der anderen Seite in das Gehäuse, die Hülse hat eine Führungsschiene, die auf den Gehäuseausschnitt (XI) treffen muss. Andernfalls ist es nicht möglich, die Hülse im Gehäuse zu montieren. Schieben Sie die Hülse bis zum Ende, so dass die Verriegelung die Hülse im Gehäuse verriegelt. Richtig befestigte Hülse lässt sich nur durch Verschieben und Halten der Verriegelung demontieren.

Verbinden Sie das Ende der externen Staubabsaugung so mit dem Anschlussstutzen, dass sie die Arbeit nicht stört und die Sicht auf den Arbeitsbereich nicht behindert.

Der Beutel wird an dem Anschlussstutzen montiert, indem man die Griffe des Beuteleinlassrings drückt, so dass der Ring den Durchmesser vergrößert, so dass er an dem Anschlussstutzen des Hobels montiert werden kann. Der Ring sollte so platziert werden, dass er am Flansch des Stutzens anliegt, um ein versehentliches Verrutschen des Beutels vom Stutzen während des Betriebs zu verhindern.

NUTZUNG DES WERKZEUGES

HINWEIS! Während der Arbeit mit dem Hobel muss man immer Ohren- und Augenschutzmittel tragen.

Hobeln von Oberfl ächen (XII)

Legen Sie eine Hand auf den Griff und die andere auf den zusätzlichen Griff, um den Hobel mit beiden Händen zu greifen. Nehmen Sie eine feste und stabile Haltung ein. Stellen Sie den Hobel mit dem Vorderteil der Sohle auf die Werkstückoberfläche und achten darauf, dass die Messer zu keinem Zeitpunkt mit der Werkstückoberfläche in Berührung kommen. Der Hobelschalter ist durch eine Blockade gegen unbeabsichtigtes Drücken gesichert. Der Hobel wird gestartet, nachdem Sie die Sperrtaste gedrückt und gehalten und dann den Schalter gedrückt haben. Nach dem Start des Motors ist es nicht mehr erforderlich, die Verriegelungstaste gedrückt zu halten. Warten Sie, bis die Messer die volle Geschwindigkeit erreicht haben, und bewegen Sie dann den Hobel vorsichtig nach vorne.

Zu Beginn der Hobelbewegung üben Sie Druck auf den vorderen Teil des Hobels und am Ende der Hobelbewegung auf den hinteren Teil aus.

Für das Vorhobeln kann die Hobeltiefe erhöht werden, während für eine optimale Oberflächenqualität die Hobeltiefe reduziert und der Hobel langsamer bewegt werden muss.

Der Hobel hat in der Hinterkante der Sohle eine Stütze, die beim Anheben des hinteren Teils der Sohle nach unten fällt und beim erneuten Anlegen des Hobels verhindert, dass die Messer mit dem zu bearbeitenden Material in Kontakt kommen (XIII).

Heben Sie die Stütze an, bevor Sie die Arbeit wieder aufnehmen. Im Normalbetrieb wird die Stütze während der Führung des Hobels auf dem zu bearbeitenden Material automatisch angehoben. Achtung! Es ist verboten, den Hobel mit rotierenden Messern auf der Halterung zu lassen.

Durch das Lösen des Schaltknopfes wird der Hobel ausgeschaltet. Die Messer können sich nach dem Abstellen des Motors noch einige Zeit drehen.

Hobeln von Kanten (XIV)

Die Hobelsohle hat Nuten unterschiedlicher Tiefe, um die Kante des zu bearbeitenden Materials leicht zu schneiden. Drehen Sie den Drehregler, um die Hobelstärke einzustellen. Platzieren Sie Hobelsohle so, dass die Nut die Kante des Werkstücks trifft. Beginnen Sie mit der Arbeit, als ob Sie eine Fläche hobeln würden. Achtung! Abhängig von der Tiefe der Nut ist möglicherweise nicht der gesamte Bereich der Hobeltiefen verfügbar. Nur die zentrale Nut ermöglicht die Nutzung des gesamten Hobeltiefenbereichs.

Falzen

Wenn der Hobel mit einer Führung (Parallelanschlag) ausgestattet ist, die unter der Sohle montiert ist, kann er zum Falzen verwendet werden. Das heißt, eine teilweise Vertiefung der zu bearbeitenden Oberfläche. Das Falzen kann verwendet werden, um die Verbindung von Holzelementen durch Überlappung zu erleichtern. Es wird empfohlen, die Falzbreite vor Arbeitsbeginn zu markieren, z.B. mit einer mit Bleistift gezeichneten Linie.

Montieren Sie den Parallelanschlag wie in der Abbildung (XV) dargestellt. Die Skala auf dem Parallelanschlag zeigt die Falztiefe. Stellen Sie den Hobel auf den Rand der zu behandelnden Fläche, so dass die Parallelanschlagsohle auf der gesamten Fläche der zu behandelnden Fläche aufliegt (XVI). Beginnen Sie wie beim Flächenhobeln. Die Parallelanschlagsohle sollte immer an die zu bearbeitenden Oberfläche anliegen. Es wird empfohlen, den Falz schrittweise bis zur geplanten Tiefe zu vertiefen.

DE

Zusatzhinweise

Nach Beendigung der Arbeit ist das Werkzeug auszuschalten, den Stecker aus der Netzsteckdose zu ziehen sowie die Wartungsarbeiten und Durchsichten zu realisieren.

Der erklärte Gesamtwert der Schwingungen wurde nach der Standardprüfmethode gemessen und kann zum Vergleich des einen Werkzeuges mit dem anderen benutzt werden. Der erklärte Gesamtwert der Schwingungen kann auch für eine vorläufige Bewertung der Lage zur Anwendung kommen.

Hinweis! Die Emission der Schwingungen während der Arbeit mit dem Werkzeug kann sich, in Abhängigkeit von der Art der Werkzeuganwendung vom erklärten Wert unterscheiden.

Hinweis! Man muss vorher die Sicherheitsmaßnahmen zum Schutz des Bedieners bestimmen, die sich auf die Einwirkungen unter realen Einsatzbedingungen stützen (unter Einberechnung von allen Teilen des Betriebszyklusses, wie zum Beispiel auch der Zeit, wo das Werkzeug ausgeschaltet ist oder im Leerlauf arbeitet sowie die Zeit der Aktivierung).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsflüssigkeiten reinigen. Die Werkzeuge und Handgriffe soll man mit dem sauberen, trockenen Lappen reinigen.

TECHNISCHE PARAMETERS

Parameter Maateenheid Waarde
Catalogusnummer YT-82144
Netwerkspanning [V~] 230 - 240
Netwerkfrequentie [Hz] 50
Nominaal vermogen [W] 1300
Toerental (stationair) [min]	^-1 16000
Schaafdiepte [mm] 0 - 3,5
Max. schaafbreedte [mm]	110
Massa	[kg]	4,8
Lawaainiveau
Akoestische druk	[dB(A)]	84 ± 3
Akoestisch vermogen	[dB(A)]	95 ± 3
Trilniveau	[m/s ^2 ]	7,11 ± 1,5
Isolatieklasse		II
Beschermingsgraad		IP20
