Typ produktu	Precyzyjny wskaźnik ukosów do piły stołowej
Marka	Vevor
Model	TN-1122C
Zakres kąta	-60° do +60°
Kompatybilność rowków	Rowki skośne 3/4 cala (19 mm)
Długość prowadnicy (wersja z podporą)	460 mm (18 cali) lub 610 mm (24 cale) w zależności od wariantu
Główny materiał	Aluminium (płyta regulacyjna, prowadnica, przesuwna stopka)
Zawartość opakowania	Zmontowana płyta regulacyjna i prowadnica, uchwyt, ogranicznik siatki, klucz imbusowy 4 mm, klucz imbusowy 2 mm, instrukcja obsługi
Główne funkcje	Precyzyjne cięcia ukosowe z pozytywnym zatrzymaniem pod kątem 90°, flip stop do powtarzalnych cięć, regulacja tłoczków sprężynowych
Konserwacja i czyszczenie	Regularnie czyścić suchą szmatką, w razie potrzeby lekko nasmarować tłoczki
Bezpieczeństwo	Przeczytać w całości instrukcje bezpieczeństwa przed użyciem, trzymać ręce z dala od obracającego się ostrza
Części zamienne i naprawialność	Dostępne: uchwyt, klucze imbusowe, ogranicznik siatki; wymienić tłoczki w przypadku uszkodzenia
Informacje ogólne	Importowane przez Sanven Technology Ltd. (USA), pomoc przez www.vevor.com/support

Często zadawane pytania - TN-1122C Vevor

Jak skalibrować wskaźnik ukosów TN-1122C?

Poluzuj uchwyt, podnieś metalowy przycisk i obróć go o 90°, aby zwolnić kołek. Ustaw wskaźnik na zero, przyłóż kątownik do prowadnicy i powierzchni miernika, następnie dokręć uchwyt i zablokuj przycisk.

Jaki jest zakres kąta tego wskaźnika ukosów?

Zakres kąta wynosi -60° do +60° w stosunku do prostopadłej.

Czy ten wskaźnik jest kompatybilny ze wszystkimi piłami stołowymi?

Jest przeznaczony do rowków skośnych o szerokości 3/4 cala. Sprawdź, czy Twoja piła ma rowki tej wielkości.

Jak zamontować flip stop?

Nasuń flip stop na aluminiową prowadnicę, ustaw na żądaną długość i dokręć pokrętło. Upewnij się, że przedmiot dotyka flip stop z zewnętrznej strony ramienia.

Czy mogę używać wskaźnika po obu stronach ostrza?

Tak, flip stop może być używany po obu stronach ostrza. W razie potrzeby zdemontuj zestaw, umieść ramię po drugiej stronie i zamontuj ponownie.

Jak wyregulować tłoczki sprężynowe?

Użyj klucza imbusowego, aby wysunąć tłoczki na zewnątrz lub wciągnąć do wewnątrz, aż do uzyskania idealnego dopasowania w rowku. Nie wysuwaj ich zbyt daleko.

Jakie akcesoria są dołączone do wskaźnika?

Opakowanie zawiera: zmontowaną płytę regulacyjną i prowadnicę, uchwyt, ogranicznik siatki, klucz imbusowy 4 mm, klucz imbusowy 2 mm i instrukcję obsługi.

Jak konserwować wskaźnik ukosów?

Czyść go suchą szmatką po każdym użyciu. Jeśli tłoczki stają się sztywne, nałóż kroplę lekkiego oleju.

Gdzie znaleźć części zamienne?

Skontaktuj się z Vevor przez www.vevor.com/support, aby zamówić części takie jak uchwyt, klucze lub ogranicznik siatki.

Jakie są ważne zasady bezpieczeństwa?

Przeczytaj całą instrukcję przed użyciem. Trzymaj ręce z dala od obracającego się ostrza, podpieraj długie deski i nie modyfikuj narzędzia.

INSTRUKCJA OBSŁUGI TN-1122C Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

WSKAŹNIK UKOŚNOŚCI PIŁY STOŁOWEJ

MODELU:N-1122A, TN-1122B, N-1122C, TN-1122D

Przed rozpoczęciem pracy należy przeczytać i w pełni zrozumieć wsze materiały dotyczące bezpieczeństwa dołączone do elektronarzędzi lub maszyn.

Zawsze postępuj zgodnie ze wszystkimi wytycznymi bezpieczeństwa określonymi przez producenta elektronarzędzia lub maszyny.

SAFETY GUIDELINES

OSTRZEŻENIE! Aby zmniejszyć ryzyko obrażeżytkownik musi zapoznać się z instrukcją obsługi.

OSTRZEŻENIE! Przeczytaj wszystkie instrukcje. Niezastosowanie się do wszystkich wymienionych instrukcji poniżej może spowodować porażenie prądem, pożar i/lub poważne obrażenia. Termin „ elektronarzędzie ” wę wszystkich ostrzeżeniach wymienionych poniżej odnosi się do elektronarzędzia zasilanego z sieci (przewodowego) lub elektronarzędzia zasilanego akumulatorem (bezprzewodowego).

ZACHOWAJ TE INSTRUKCJE

1) Bezpieczeństwo w miejscu pracy

a) Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zagracon ciemne obszary zapraszają Wypadki.

b) Nie używaj elektronarzędzi w niebezpiecznym środowisku. Nie używa mocy

narzędzi w wilgotnych lub mokrych miejscach ani nie wystawiaj ich na działanie deszczu.

c) Nie używaj urządzeń zasilanych w atmosferze wybuchowej, np

obecność łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia

wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

d) Trzymaj dzieci i osoby postronne z daleka podczas obsługi

elektronarzędzia.

Rozproszenie uwagi może spowodować utratę kontroli.

e) Zabezpiecz swój warsztat przed dziećmi za pomocą klódek,

wyłączników głównych lub za pomocą wyjmowanie kluczyków startowych

2) Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj żadnej wtyczki

sposób . _ Nie używaj żadnego wtyczki adaptera z uziemieniem) zasil narzędzia. Niemodyfikowany wtyczki i dopasowanie ich do siebie zmniejszy ryzyko porażenia prądem

b) Uziemić narzędzia elektryczne. Jeśli narzędzie jest wyposażone we wtyczkę z trzema bolcami, należy je podłączyć wyłącznie do uziemione gniazdka elektrycznego z trzema otworami. Jeśli gniazdko bardziej pro jest dostępne, zleć jego instalację wykwalifikowanemu elektrykowi. Nigdy nie usuwaj trzeciego styku ani nie modyfikuj w żaden sposób dostarcza wtyczki

c) Unikaj kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądę jeśli ciało jest uziemione

d) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Doprą wody a

elektronarzędzia zwiększa ryzyko porażenia prądem

e) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenosze ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone

splątane przewody zwiększają ryzyko porażenia prądem.

f) Użyj odpowiedniego przedłużacza i upewnij się, że jest w dobrym się. Jeśli używasz przedłużacza, pamiętaj, aby był on wystarczająco ciężki, aby wytrzymać prąd pobierany przez urządzenie. Zbyt mały rozmiar przewodu powoduje spadek napięcia sieciowego, co skutkuje utratą mo przegrzaniem. W przypadku zasilania na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz

3) Dodatkowe zasady bezpieczeństwa dotyczące systemu Precision Mitre Gauge

a ) Przeczytaj niniejszą instrukcję i niniejsze wytyczne dotyczące bezpieczeństwa. Postępuj zgodnie ze wskazówkami bezpieczeństwa producenta narzędzia, w którym używasz tego akcesorium, i poznaj zastosowania i imitacje narzędzia, a także związane z nim zagrożenia. Obsługa elektronarzędzia przed zrozumieniem zasad bezpiecznego i prawidłowego użytkowania może spowodować obrażenia ciała b) Upewnij się, że uchwyt jest dokręcony, a pokrętła w kształcie litery prowadnicy są prawidłowo zamocowane zabezpieczyć przed uruchomieniem elektronarzędzia.

c) Zachowaj swoje ręce z dala od poruszającego się ostrza lub wiertł podczas obsługi maszyna. Nigdy nie zbliżaj się do ruchomego ostrza lub wiertła, aby usunąć zanieczyszczenia. Wyłącz elektronarzędzie i poczekaj, aż ostrze lub wiertło całkowicie się zatrzyma.

d) Zawsze podpieraj długie deski zarówno po stronie wejściowej, jak i wyjściowej. e) Zawsze bezpiecznie trzymaj obrabiane przedmioty przy stole maszyr ukosie miernik lub płot.

f) Ten system mierników kątowych został zaprojektowany do konkretnego zastosowania. Nie rób modyfikować i/lub używać go do jakichkolwiek innych zastosowań. Jeśli masz pytania dotyczące miernika ukośnego.

OSTRZEŻENIE:

Ten produkt może narazić Cię na działanie substancji chemicznych, w akrylonitrylu i inne chemikalia, o których w stanie Kalifornia wiadomo, powodują raka i szkody reprodukcyjne.

Więcej informacji można znaleźć na stronie www.P65Warnings.ca.gov.

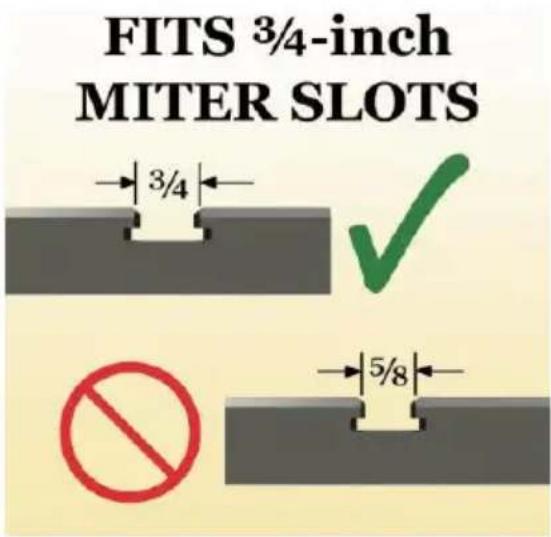

Ten produkt nadaje się wyłącznie do rowków ukośnych 3/4 cala

CALIBRATE IF NEEDED

Ogólnie rzecz biorąc, Mitre Gauge jest gotowy do pracy po wyjęciu z pudełka. W przypadku małej szansy, że miernik ukośny wymaga kalibr Przeczytaj poniższe kroki, aby prawidłowo i precyzyjnie ustawić i skalibrować nową skos miernik.

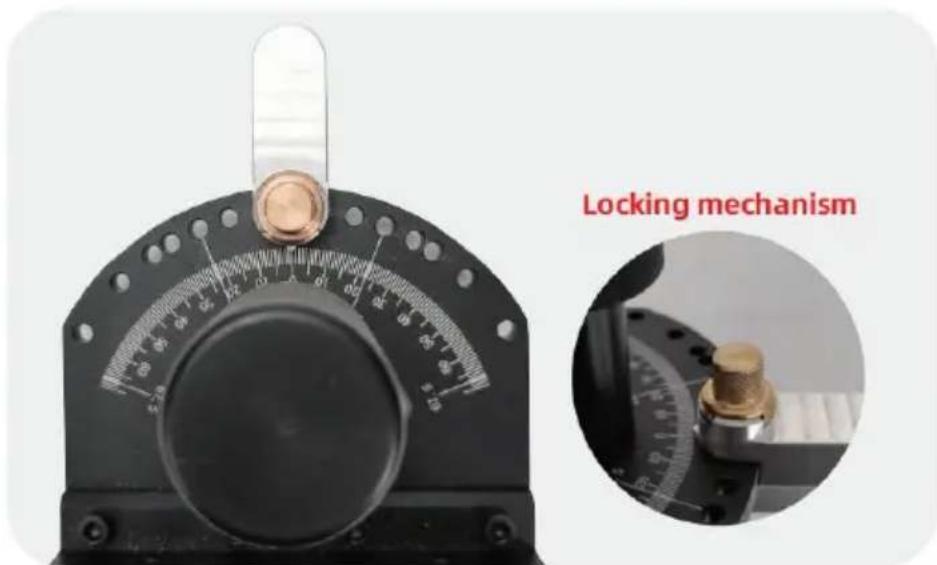

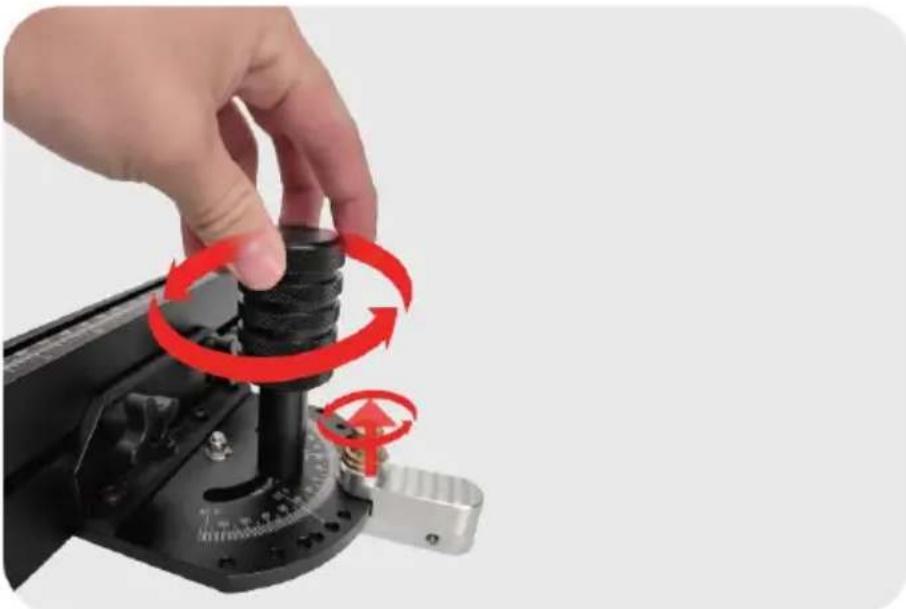

36. Zwolnij stałe pokrętło i uchwyt

Poluzuj uchwyt miernika nachylenia w kierunku przeciwnym do ruchu wskazówek zegara, podnieś metalowe pokrętło i obróć je o 90°, aby zwolnić

Z włączonym sworzniem blokującym (opuszczonym i zablokowanym w pozycji zerowej). dodatnia pozycja zatrzymania) wyreguluj głowicę miernika kątowego ustawić na zero w punkcie indeksowym, jak pokaza

Umieść kwadrat w górę i naprzeciw pręta ukośnego (1), następnie prz go w górę w stosunku do czoła miernika ukośnego (2). Ustaw czoło miernika kątowego, tak aby wynosił 90 stopni do drążek ukośny.

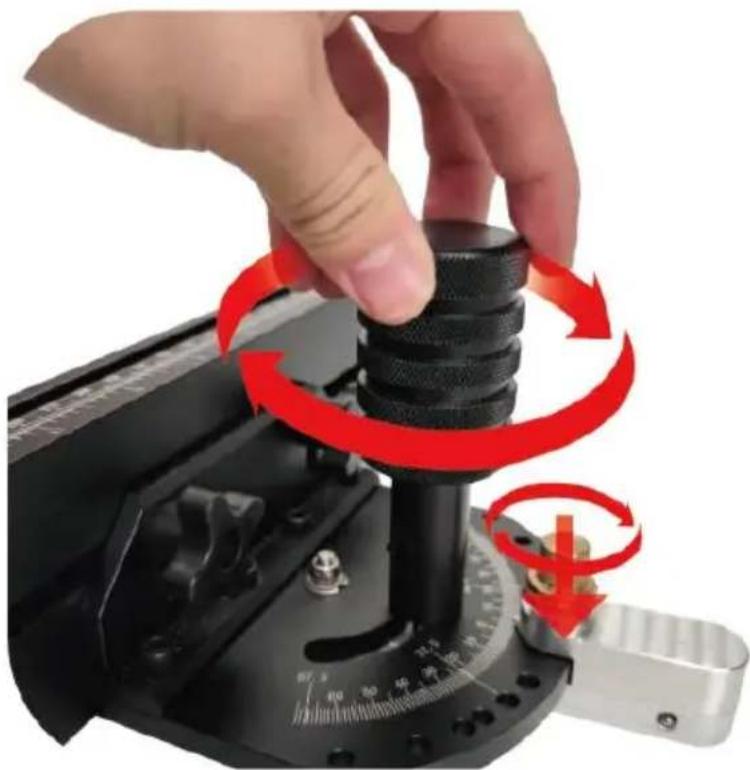

39. Zablokuj mechanizm pokrętła i dokręć

Po ustawieniu powierzchni roboczej na 90° najpierw dokręć uchwyt, ab utrzymać pozycję pochylenia pan, a następnie obróć metalowe pokrętło gniazdo karty

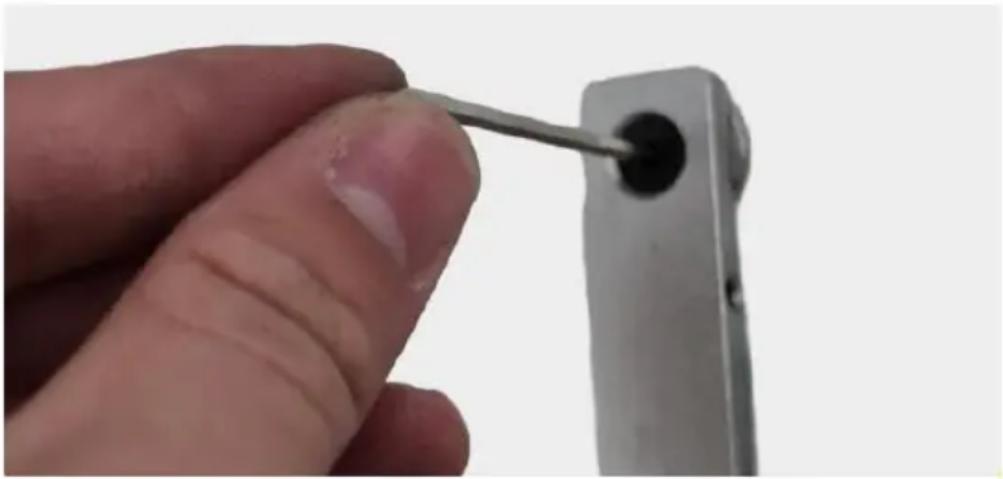

40. Wyreguluj uchwyt tłoka

W zależności od szczeliny piły stołowej, możesz chcieć wyregulować sprężynowe tłoczki na listwie ukośnej. Po prostu użyj klucza imbusowe aby wcisnąć

tłoczki na zewnątrz lub wciągnij je do środka, aż uzyskasz odpowiedn dopasowanie.

Podczas regulacji tłoków nie należy ich nadmiernie rozciągać. Zapobiegnie to płynnemu przesuwaniu się pręta ukośnego i może uszkodzić tłoki.

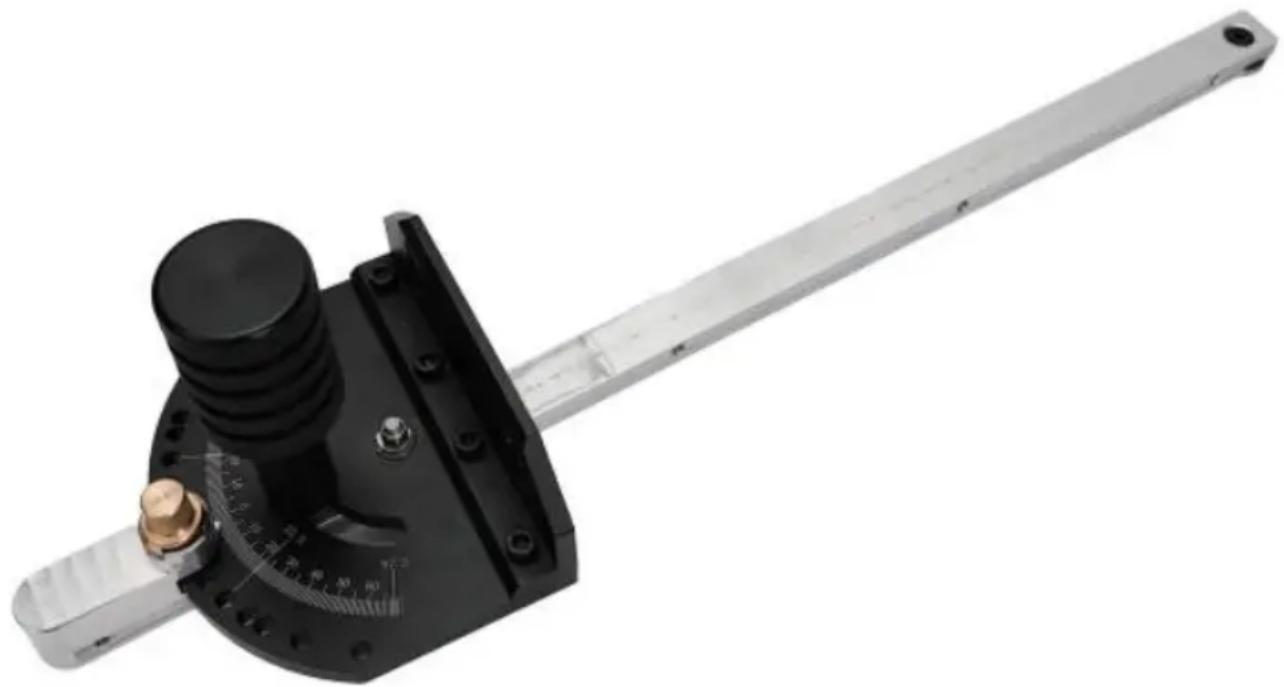

41. Jesteś gotowy do pracy!

Twój nowy miernik kąta jest teraz skalibrowany i gotowy do użycia.

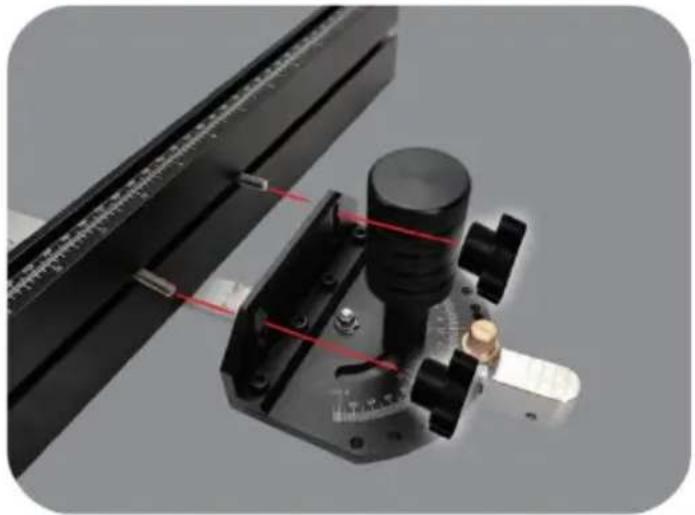

42. Montaż aluminiowego ogrodzenia ukośnego uchwyt

Wiele nowoczesnych precyzyjnych mierników kątowych jest wstępnie

nawierconych standardowa wysokość dostosowana do płotków ukośnych. Po prostu wyrównaj śruby z otworami i przymocuj ogrodzenie do mier za pomocą dostarczonych śrub, podkładek i pokręteł typu T jak pokaz powyżej.

Instalacja Flip Stop

Idealne rozwiązanie do powtarzalnych cięć długości twoja piła stołowa, zatrzymaj się szybko i łatwo się ślizga prosto w góre tor na aluminio płocie i jest zabezpieczony na miejscu, dokręcając pokrętło

W zależności od której strony ostrza, które przecinasz włączone, Twoje zapasy muszą

Zawsze skontaktuj się z flip-stopem na zewnętrznej stronie ramienia. T gwarantuje, że przerzutnik zadziała trzymaj swoje zapasy na miejscu p minimalnym wysiłku grać. Flip Stop może być używany po obu strona ostrze na aluminiowym ogrodzeniu . W razie potrzeby Flip Stop można odwrócić, demontując jednostki , umieszczając ramię po drugiej stronie zatrzymać, a następnie złożyć ponownie jednostka.

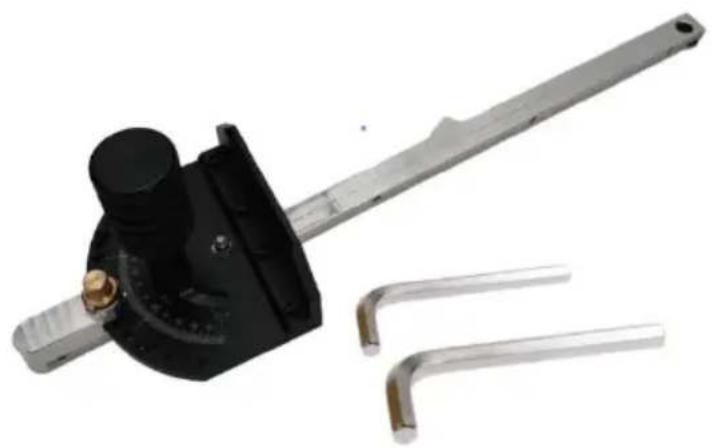

Pilarka stołowa do cięcia ukośnego bez podpórki -60° do +60° bez w

Spis :

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) *

Klucz sześciokątny (2mm) *

instrukcja obsługi * 1

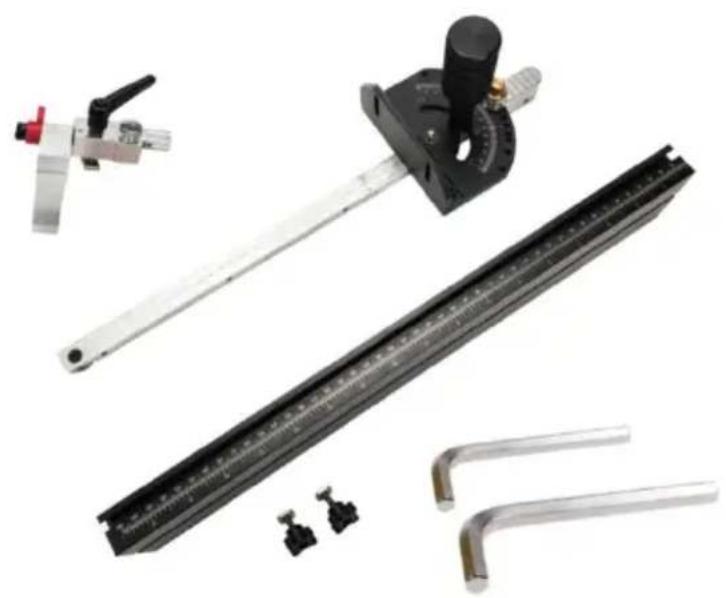

Pilarka stołowa ukośna z podporą -60° do +60° 18 cali, nienaładowan

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego *

(metalowa płytka regulacyjna

drażek przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) *

Klucz sześciokątny (2mm) *

instrukcja obsługi * 1

Długość podkładu :

18" (460mm)

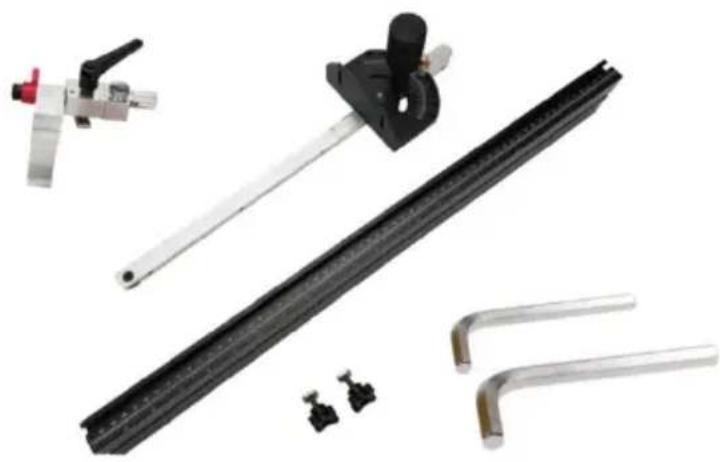

Pilarka stołowa ukośna z podporą -60° do +60° 26 cali bez wsadu

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego * (metal

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) *

Klucz sześciokątny (2mm) *

instrukcja obsługi * 1

Długość podkładu :

24 cale (610 mm)

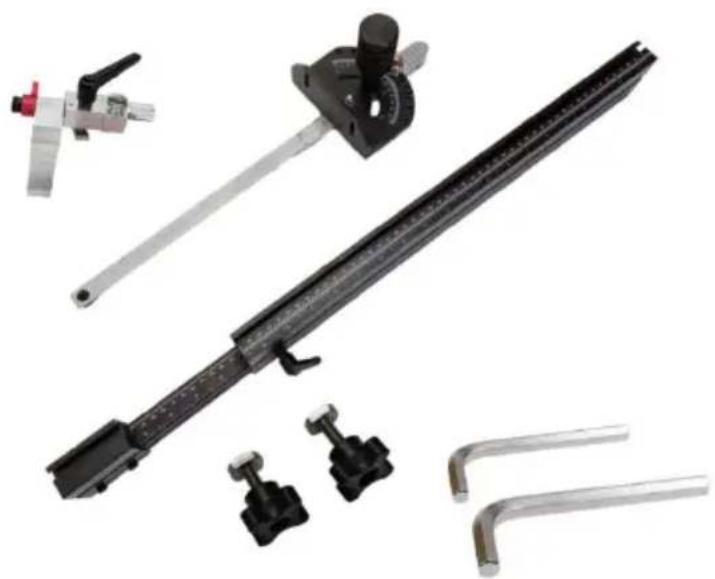

Pilarka stołowa ukośna z podporą -60° do +60° 18-35 cali, nienaładov

Spis :

Góra Tylna * 1

Wskaźnik cięcia ukośnego *

(metal

płyta regulacyjna i drążek

przesuwny,

zmontowane)

Uchwyt * 1

ogranicznik rusztu * 1

Klucz sześciokątny (4mm) *

Klucz sześciokątny (2mm) *

instrukcja obsługi * 1

Długość podkładu :

19–35 cali (490–890 mm)

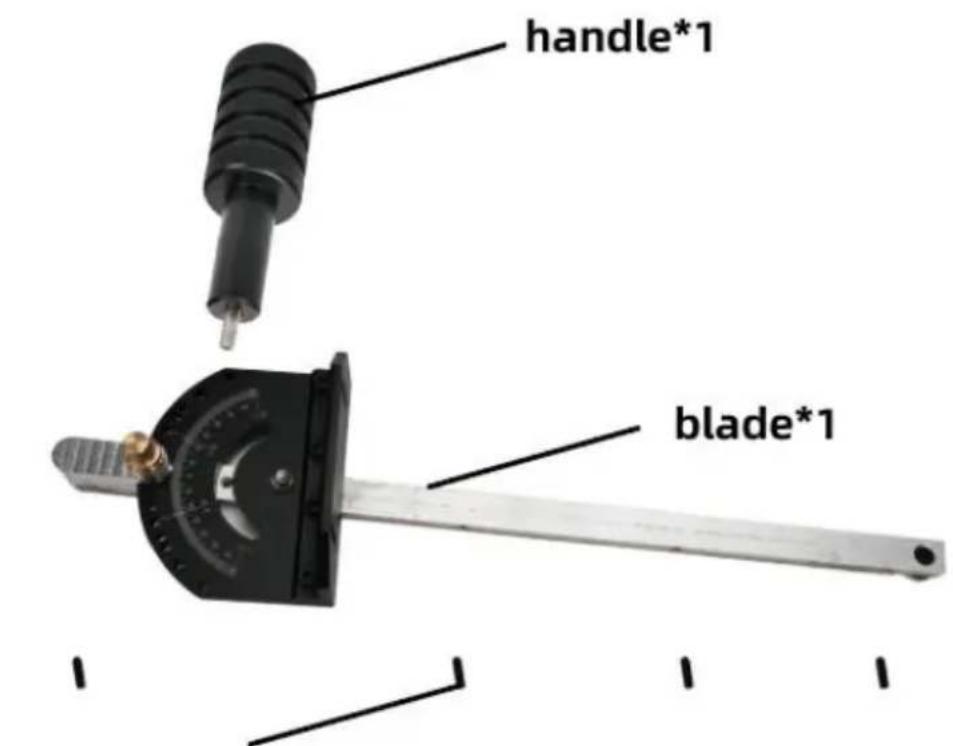

Zdemontowany schemat części w kształcie jodełki

Spring Jimmy screw*4

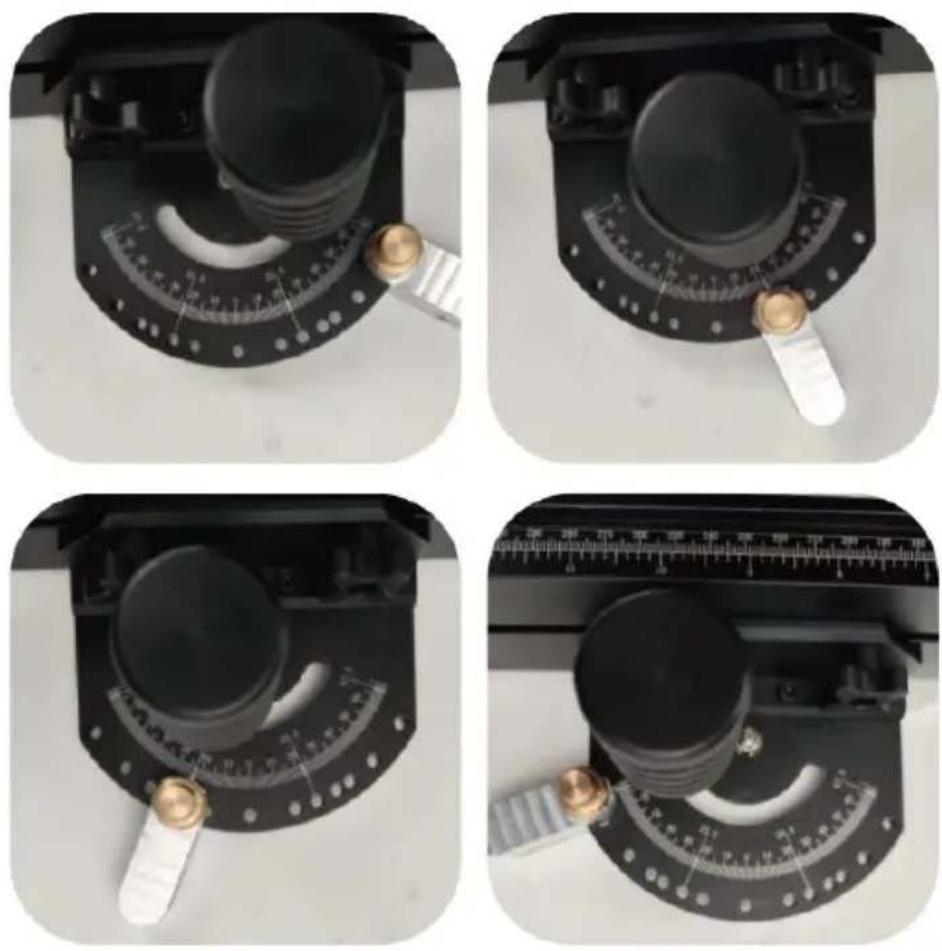

Wyświetlanie zakresu wartości podziału dla skali jodełkowej

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
