MANUALE UTENTE TN-1122C Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CALIBRO PER SEGA DA TAVOLO

MODELLO:N-1122A, TN-1122B, N-1122C, TN-1122D

Si prega di leggere e comprendere appieno tutti i materiali di sicurez forniti con gli utensili elettrici o i macchinari prima dell'uso.

Seguire sempre tutte le linee guida di sicurezza stabilite dal produttore dell'utensile elettrico o della macchina.

SAFETY GUIDELINES

AVVERTIMENTO! Per ridurre il rischio di lesioni, l'utente deve legger manuale di istruzioni.

AVVERTIMENTO! Leggi tutte le istruzioni. Mancata osservanza di tutti le istruzioni elencate di seguito potrebbe provocare incendi da scossa elettrica e/o lesioni gravi. Il termine " utensile elettrico" in tutte le avvertenze elencate di seguito si riferisce all'utensile elettrico alimentato dalla rete elettrica (con cavo) o all'utensile elettrico alimentato a batteri (senza cavo).

CONSERVA QUESTE ISTRUZIONI

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disord buie invitano incidenti.

b) Non utilizzare utensili elettrici in un ambiente pericoloso. Non usare

energia

gli strumenti in luoghi umidi o bagnati, né esporli alla pioggia.

c) Non utilizzare gli apparecchi elettrici in atmosfere esplosive, come a esempio

presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici crea scintille che possono incendiare la polvere o i fumi.

d) Tenere lontani i bambini e gli astanti durante l'utilizzo dell'utensile elettrico.

Le distrazioni possono farti perdere il controllo.

e) Rendi la tua officina a prova di bambino con lucchetti, interruttori generali o tramite rimozione delle chiavi di avviamento.

2) Sicurezza elettrica

a) Le spine dell'utensile elettrico devono corrispondere alla presa. Non modificare mai la spina

modo. _ Non usarne nessuno spine adattatrici con messa a terra) alimentazione

utensili. Non modificato le spine e il loro abbinamento ridurrà il rischie scosse elettriche

b) Utensili elettrici da terra. Se l'utensile è dotato di una spina a tre deve essere collegato solo a una presa elettrica a tre fori con messa terra. Se la presa More Pro non è disponibile, farla installare da un elettricista qualificato. Non rimuovere mai il terzo polo né modificare in alcun modo la spina fornita

c) Evitare il contatto del corpo con superfici messe a terra come tub radiatori, cucine e frigoriferi. Il rischio di scosse elettriche aumenta se corpo è collegato a terra

d) Non esporre gli utensili elettrici alla pioggia o al bagnato. Acqua c entra a

l'utensile elettrico aumenterà il rischio di scosse elettriche

e) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

f) Utilizzare una prolunga adeguata e assicurarsi che sia in buone condizioni. Quando usi una prolunga, assicurati di usarne una abbasta pesante da sopportare la corrente assorbita dalla tua macchina. Un ca sottodimensionato provoca un calo della tensione di linea, con conseguente perdita di potenza e surriscaldamento. Quando si utilizza l'alimentazione all'esterno, utilizzare una prolunga adatta all'uso esterno

3) Norme di sicurezza aggiuntive per il sistema di misurazione obliqua di precisione

a ) Leggere questo manuale e queste linee guida sulla sicurezza. Se le linee guida di sicurezza del produttore per lo strumento su cui si questo accessorio e apprendere le applicazioni e le imitazioni dello strumento, nonché i rischi specifici ad esso. L'utilizzo dell'utensile elettr prima di averne compreso l'uso sicuro e corretto potrebbe causare les personali

b) Assicurarsi che la maniglia sia ben salda e che le manopole a T dell'estruzione della guida lo siano

fissarlo prima di avviare l'utensile elettrico.

c) Conserva il tuo tenere le mani lontane dalla lama o dalla punta i movimento durante l'utilizzo

macchina. Non avvicinarsi mai a una lama o a una punta in movime rimuovere i detriti. Spegnere l'utensile elettrico e verificare che la lama punta si fermi completamente.

d) Sostenere sempre le tavole lunghe sia sull'estremità di ingresso ch quella di uscita.

e) Tenere sempre saldamente i pezzi in lavorazione contro il tavolo di macchina e l'angolo obliquo

calibro o recinzione.

f)Questo sistema di misura obliqua è progettato per un'applicazione specifica. Non

modificarlo e/o utilizzarlo per qualsiasi altra applicazione. Se hai domar sul misuratore obliquo.

AVVERTIMENTO:

Questo prodotto può esporvi a sostanze chimiche tra cui l'acrilonitrile altre sostanze chimiche che, secondo lo Stato della California, causando cancro e danno riproduttivo.

Per ulteriori informazioni visitare il sito www.P65Warnings.ca.gov.

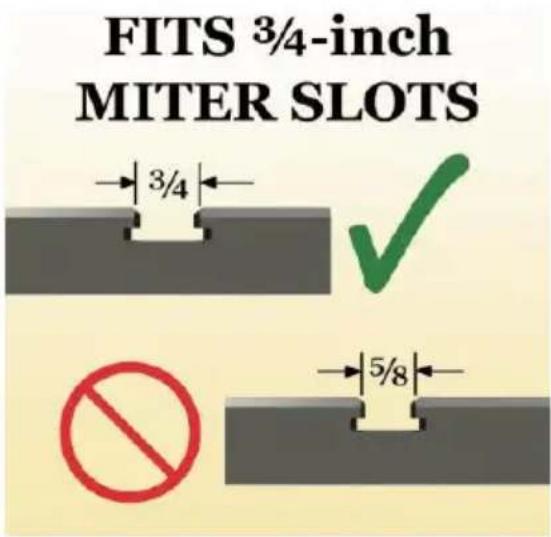

Questo prodotto è adatto solo per scanalature diagonali da 3/4 pollici

FITS 3/4-inch MITER SLOTS 3/4 5/8

CALIBRATE IF NEEDED

Generalmente, il Mitre Gauge è pronto per andare a destra fuori dalla scatola. Nella remota possibilità che il misuratore obliquo deve essere calibrato. Leggi i seguenti passaggi per allineare e calibrare correttamente e con precisione la tua nuova mitra misura.

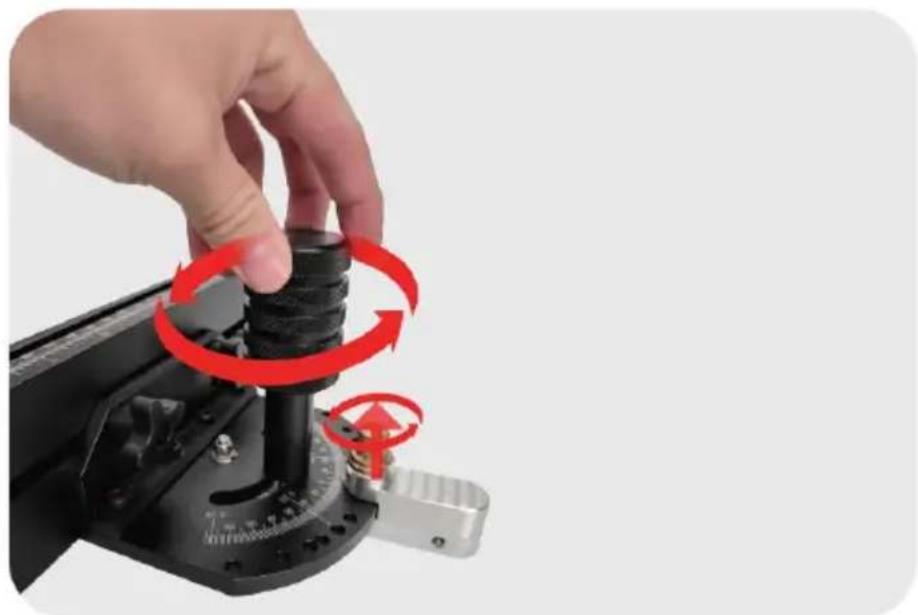

22. Rilasciare il pomello fisso e la maniglia

Allentare la maniglia del misuratore di pendenza in senso antiorario, sollevare la manopola metallica e ruotarla di 90° per sbloccarla

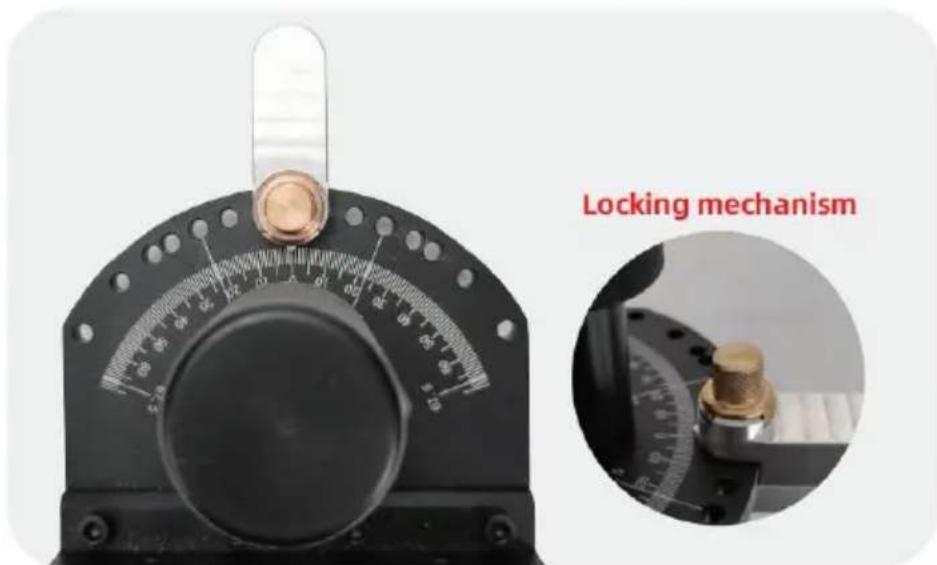

23. Imposta l'indice su zero

Con il perno di bloccaggio inserito (abbassato e bloccato a zero posi di arresto positiva) regolare la testa del calibro obliquo a zero sul pu indice come mostrato.

Posizionare un quadrato sopra e contro la barra obliqua (1), quindi fa scorrere verso l'alto contro la superficie del misuratore obliquo (2).

Impostare il faccia della guida obliqua in modo che sia 90 gradi al barra di mitra.

1 2

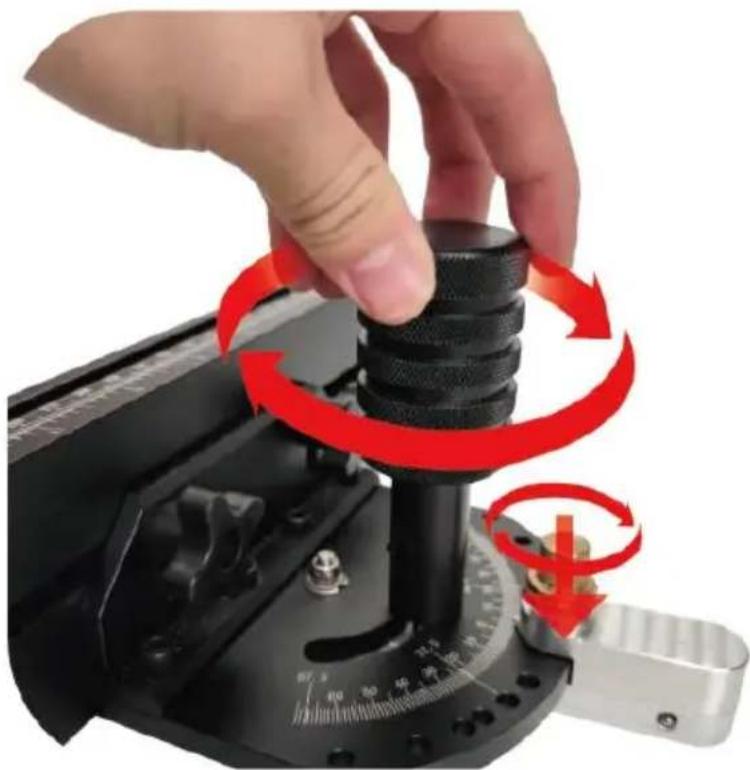

25. Bloccare il meccanismo della manopola e serrare

Dopo aver impostato la superficie di lavoro a 90°, stringere innanzitutt maniglia per mantenere la posizione di inclinazione panoramica e, in secondo luogo, ruotare la manopola di metallo nello slot della scheda

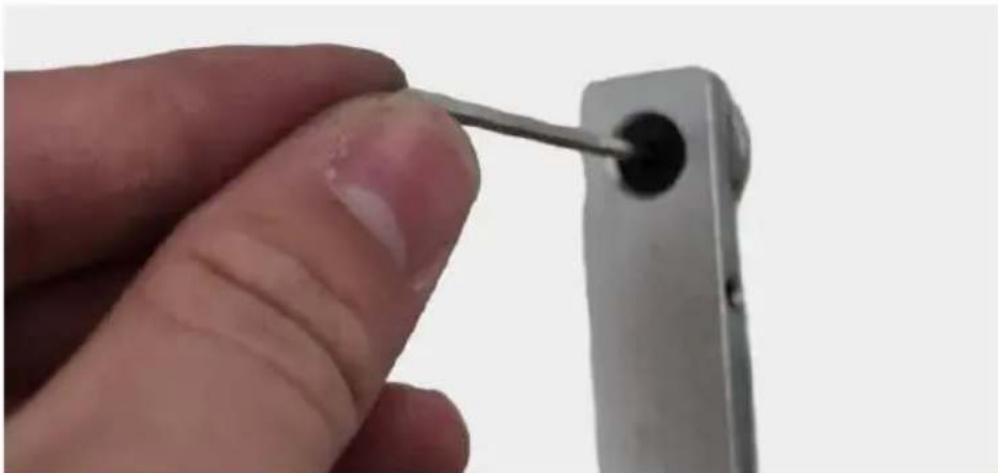

26. Regolare la maniglia dello stantuffo

A seconda della fessura della sega da tavolo, potresti voler regolare stantuffi caricati a molla sulla barra obliqua. Semplicemente utilizzare u chiave esagonale per spingere il

stantuffi verso l'esterno o disegnali verso l'interno finché non raggiungi giusta misura.

Quando si regolano gli stantuffi, non estenderli eccessivamente. Ciò impedirebbe alla barra di scorrere agevolmente e potrebli danneggiare gli stantuffi.

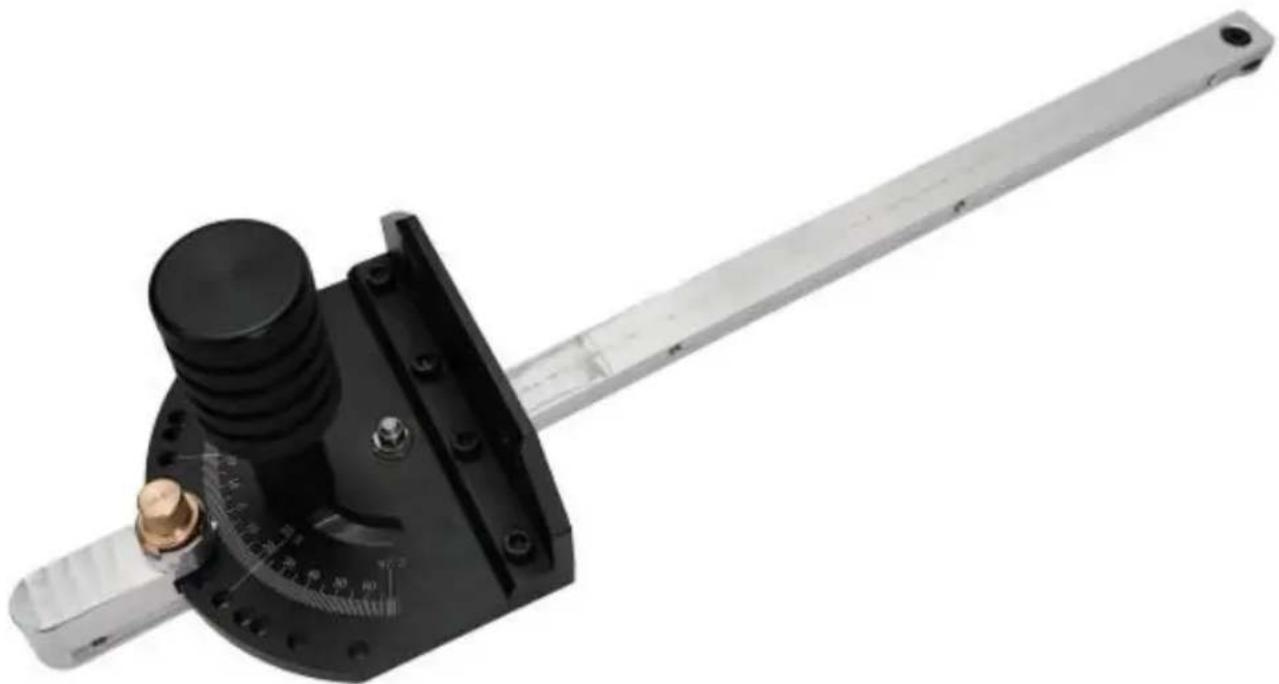

27. Sei pronto per partire!

Il tuo nuovo mitrametro è ora calibrato e pronto per l'uso.

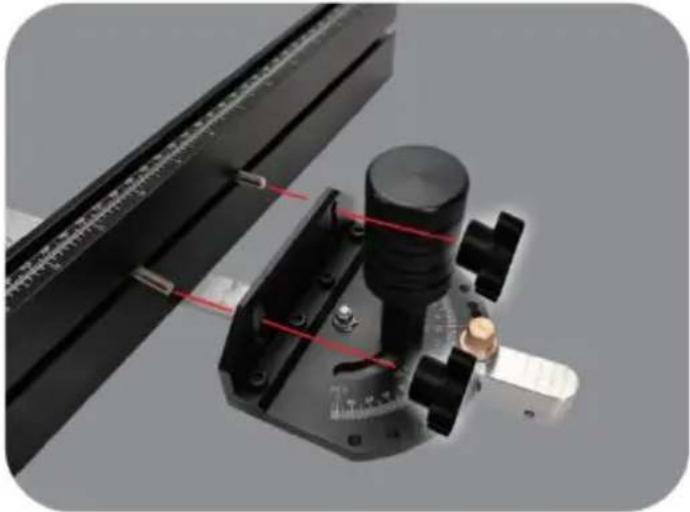

28. Installazione di recinzione obliqua in alluminio maniglia

Molti moderni calibri obliqui di precisione sono preforati un'altezza

standard per accettare recinzioni oblique. Basta allineare i bulloni con e fissare la recinzione al manometro utilizzando i bulloni, le rondelle o manopole a T in dotazione come mostrato sopra.

Installazione del flip stop

La soluzione ideale per tagli longitudinali ripetitivi il tuo tavolo ha visto capovolgi fermati rapidamente e scorre facilmente proprio in alto tracci sulla recinzione in alluminio ed è fissata in posizione stringendo la manopola a T

A seconda di quale lato della lama che stai tagliando acceso, le tue devono

Sempre contattare il flip stop all'esterno del braccio. Questo assicura i flip si fermi mantieni le tue scorte in posizione con il minimo giocare. Stop può essere utilizzato su entrambi i lati del lama mentre si trova recinzione in alluminio . Se necessario, il Flip Stop può essere inverti smontando il unità , posizionando il braccio sull'altro lato del fermarsi rimontare l'unità.

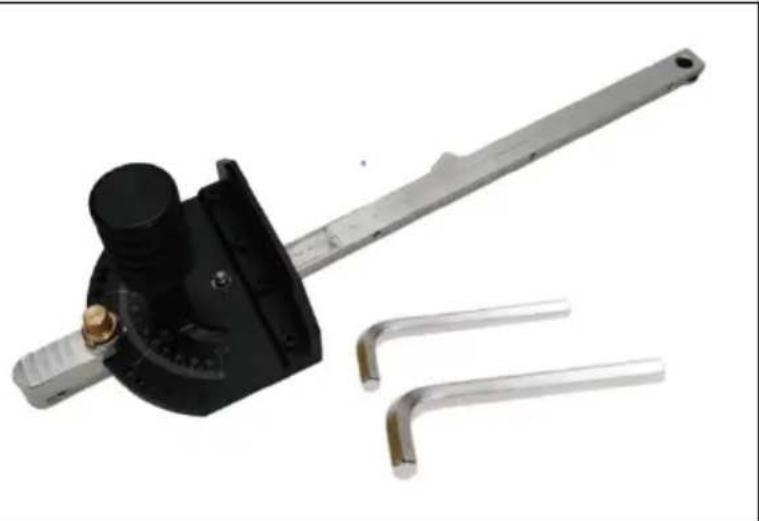

Sega da banco con calibro di taglio obliquo senza supporto da -60° senza sovrapprezzo

Inventario : piatra di regolazione e barra scorrevole, assemblato) Maniglia * 1 limitatore di griglia * 1 chiave esagonale (4 mm) * chiave esagonale (2 mm) * manuale di istruzioni * 1

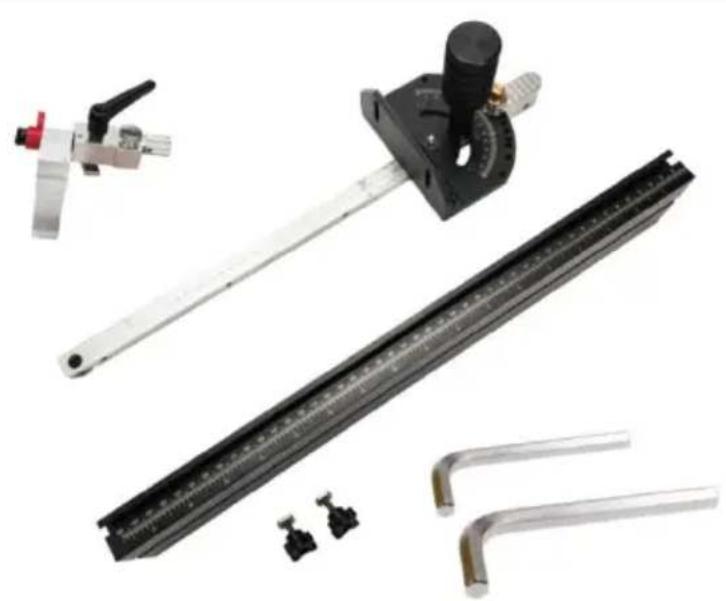

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° pollici non caricato

Inventario :

Montagna di sostegno * 1 Calibro di taglio diagonale * ( piastra di regolazione in metallo e barra scorrevole, assemblata)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) *

chiave esagonale (2 mm) *

manuale di istruzioni * 1

Lunghezza del supporto

18"(460 mm)

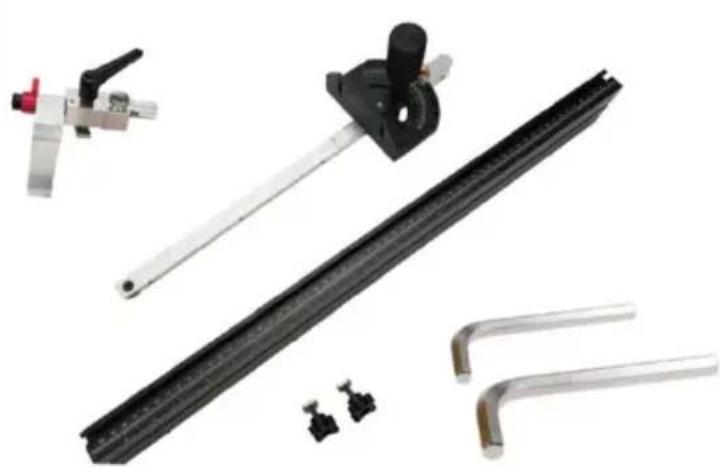

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° pollici senza sovrapprezzo

Inventario :

Montagna di sostegno * 1

Calibro di taglio diagonale * (metallo

piastra di regolazione e barra scorrevole, assemblato)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) *

chiave esagonale (2 mm) *

manuale di istruzioni * 1

Lunghezza del supporto :

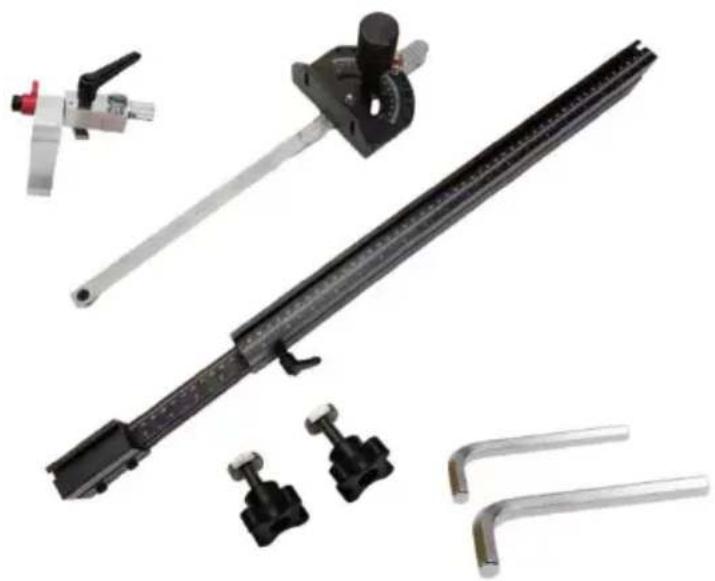

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° pollici non caricato

Inventario :

Montagna di sostegno * 1

Calibro di taglio diagonale * (metallo

piastra di regolazione e barra scorrevole, assemblato)

Maniglia * 1

limitatore di griglia * 1

chiave esagonale (4 mm) *

chiave esagonale (2 mm) *

manuale di istruzioni * 1

Lunghezza del supporto

19-35"(490-890mm)

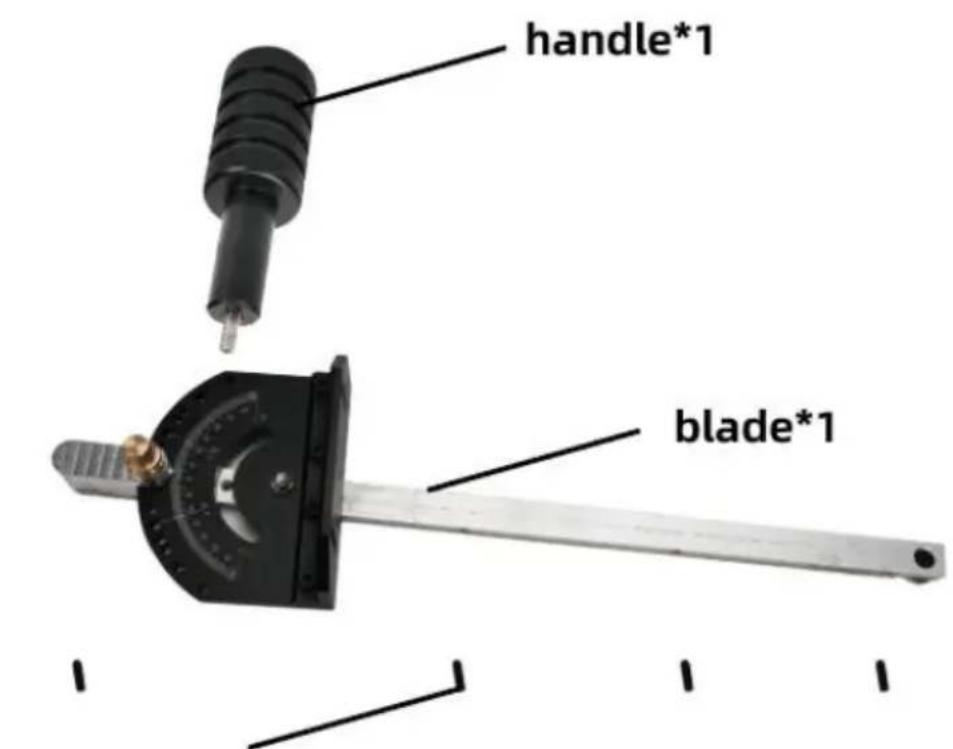

Schema smontato delle parti della scala a spina di pesce

handle*1 blade*1

Spring Jimmy screw*4

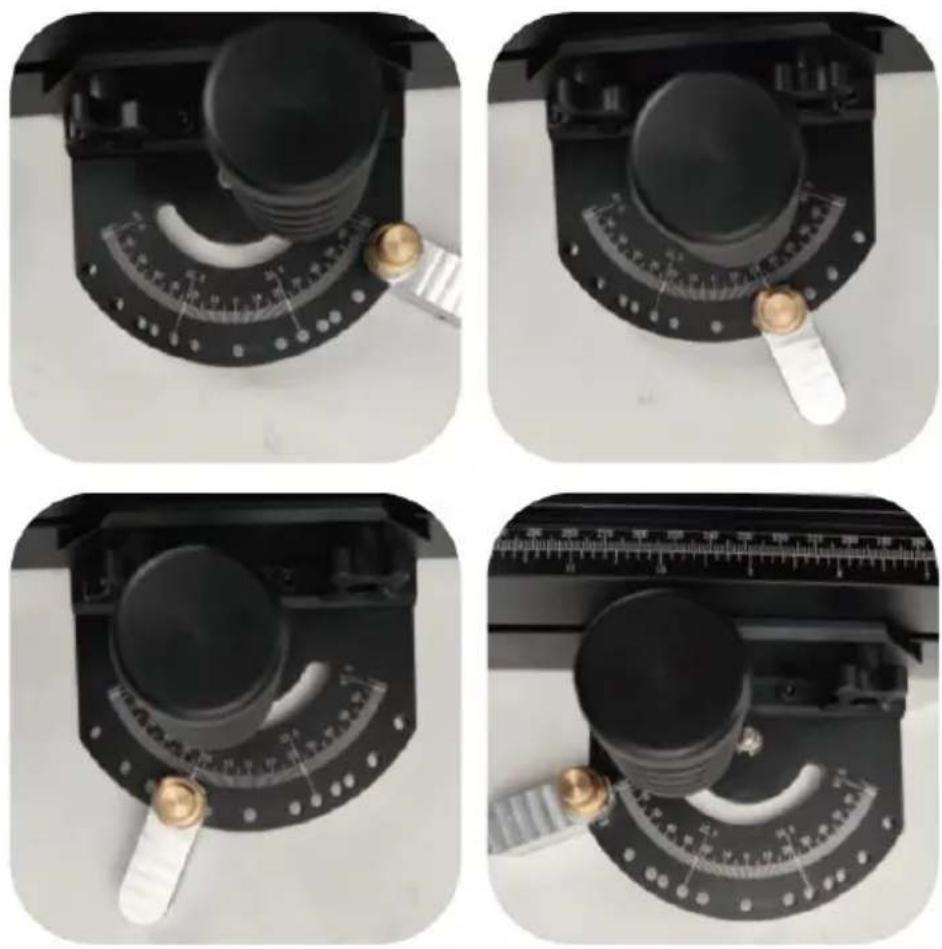

Visualizzazione dell'intervallo dei valori di divisione per la sca a spina di pesce

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Tecnico Supporto e certificato di garanzia elettronica
