ZXDC12V-1.6KW-D-20L - Zespół hydrauliczny Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	ZXDC12V-1.6KW-D-20L
Typ produktu	Agregat hydrauliczny (jednostka napędowa)
Napięcie znamionowe	12 V (prąd stały)
Moc	1,6 kW
Pojemność zbiornika	20 litrów
Ciśnienie robocze	16 do 20 MPa
Wydatek	1,1 mL/h
Prędkość obrotowa	2600 obr/min
Materiał zbiornika	Stal lub plastik
Kolor zbiornika	Biały lub czarny
Typ silnika	Silnik prądu stałego
Pompa	Pompa zębata wysokociśnieniowa
Zawory	Zintegrowany blok z elektrozaworem, zaworem przelewowym, przepustnicą
Funkcje	Podnoszenie (pompa) i opuszczanie (powrót oleju grawitacyjnie + elektrozawór)
Zastosowania	Małe wywrotki, wciągarki hydrauliczne itp.
Zasilanie	Akumulator 12 V, prąd 200 A zalecany
Zalecany przekrój przewodu	20–25 mm² (miedź)
Przyłącze wylotu oleju	Złącze SAE#6 (dodatkowe w zestawie)
Cykl pracy	S3: 30 s pracy, 270 s postoju; max 180 s ciągłej pracy
Zalecany olej hydrauliczny	ISO VG46 (temp. < 50°C) lub ISO VG68 (>50°C); lepkość 22–46 mm²/s
Konserwacja	Wymiana oleju po pierwszych 100 h pracy, potem co rok lub 1500 h
Czyszczenie	Utrzymywać przewody i siłownik w czystości; filtr oleju o dokładności ≥ 25 µm
Bezpieczeństwo	Nie przekraczać 16 MPa; nie odwracać kierunku obrotów silnika; nie pracować na sucho
Dołączone części zamienne	Pilot przewodowy, dodatkowe złącze SAE#6
Możliwość naprawy	Czyszczenie filtrów i zaworów; wymiana uszczelek i złączy
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support

Często zadawane pytania - ZXDC12V-1.6KW-D-20L Vevor

Jaki olej hydrauliczny zastosować?

Stosuj olej hydrauliczny przeciwzużyciowy o lepkości kinematycznej 22–46 mm²/s w 50°C. ISO VG46 nadaje się dla temperatur poniżej 50°C, ISO VG68 dla wyższych. Przed napełnieniem filtruj olej z dokładnością co najmniej 25 µm.

Jak podłączyć agregat hydrauliczny?

Podłącz biegun dodatni akumulatora do bieguna dodatniego przekaźnika, a biegun ujemny akumulatora do bieguna ujemnego silnika. Użyj przewodu miedzianego o przekroju 20–25 mm². Upewnij się, że akumulator dostarcza co najmniej 200 A.

Co zrobić, jeśli pompa nie podnosi (nie unosi)?

Sprawdź poziom oleju w zbiorniku (powinien znajdować się 3-5 cm poniżej górnej krawędzi). Skontroluj sito filtra oleju (oczyść je, jeśli jest zatkane). Upewnij się, że elektrozawór jest zamknięty podczas pracy silnika.

Dlaczego ładunek opada zbyt szybko lub niestabilnie?

Zatkana przepustnica może powodować zbyt szybkie lub szarpane opadanie. Oczyść przepustnicę. Sprawdź również, czy zawór przelewowy nie jest zbyt otwarty i czy filtr elektrozaworu jest czysty.

Jak wyregulować ciśnienie w systemie?

Ciśnienie jest ustawione fabrycznie (max 16 MPa). W razie potrzeby wyreguluj je za pomocą pokrętła regulatora ciśnienia, nie przekraczając 16 MPa (ciśnienia znamionowego). Przekroczenie może uszkodzić system.

Jaki jest zalecany cykl pracy?

System jest zaprojektowany do pracy przerywanej typu S3: 30 sekund pracy, następnie 270 sekund postoju. Ciągła praca nie może przekraczać 180 sekund, po czym wymagany jest postój co najmniej 360 sekund.

Czy mogę użyć jednostki ze standardowym akumulatorem samochodowym?

Tak, pod warunkiem, że akumulator dostarcza 12 V i może zapewnić prąd co najmniej 200 A. Zalecany jest akumulator samochodowy o dużej pojemności.

Jak odpowietrzyć system hydrauliczny?

Podczas pierwszego uruchomienia, uruchamiaj silnik impulsowo, aby usunąć powietrze. Sprawdź kierunek obrotów (przeciwnie do ruchu wskazówek zegara, patrząc od tyłu silnika). Nigdy nie uruchamiaj pompy na sucho.

Co zrobić w przypadku wycieku oleju?

Sprawdź złącza i przewód ssawny. Wymień uszkodzone uszczelki. Upewnij się, że zbiornik nie jest przepełniony (poziom oleju powinien znajdować się 3-5 cm poniżej górnej krawędzi zbiornika).

Gdzie znaleźć wsparcie techniczne i gwarancję?

Wejdź na stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI ZXDC12V-1.6KW-D-20L Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

JEDNOSTKA HYDRAULICZNA

SERIA: ZXDC12V-1,6KW-D-XL

WSKAZÓWKI 3/4/4,5/6/7/8/10/12/13/14/15/20

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULICZNY

JEDNOSTKA MOCY

SERIA: ZXDC12V-1,6KW-D-XL

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymasz. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsł ugi.
	PRAWIDŁOWA UTYLIZACJANiniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kół kach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.
	Produkt ten posiada klasę ochrony III.
Prąd stały Prąd stały

INSTRUKCJE

Zespół hydrauliczny integruje pompę zębatą wysokociśnieniową, silnik prądu stałego, wielofunkcyjny blok zintegrowany, różne zawory hydrauliczne, zbiornik oleju i inne składniki organicznie. Jest to typowy obwód hydrauliczny zasilania i wyłączenie zasilania. Drugi zawór bezpieczeństwa układu steruje ciśnienie skierowane w dół i zawór przepływu z kompensacją ciśnienia automatycznie dostosowuje prędkość opadania. Ten produkt jest szeroko stosowany w małych wywrotki, wyciągarki hydrauliczne itp.

OSTROŻNOŚĆ

Moc akumulatora musi być wystarczająca, prąd 200A i napięcie do dopasowania maszyny.

Gdy pompa hydrauliczna pojazdu jest układem roboczym S3, nie jest to praca ciągła: 30 sekund do rozpoczęcia, 270 sekund do zakończenia, maks.

czas pracy 180 sekund, przerywany 360 sekund ciągły

czas pracy będzie zbyt długi, spowoduje zwarcie lub uszkodzenie silnika. W przypadku, gdy wyprodukowany przez naszą firmę agregat hydrauliczny opuści

fabrycznie, ciśnienie w układzie zostało ustawione. Jeśli potrzebne są zmiany, użytkownicy mogą sami regulować ciśnienie w układzie za pomocą pokrętła regulatora ciśnienia w zależności od sytuacji. Nadal nie może przekroczyć ciśnienia znamionowego (16 MPa) układu. Dokładnie sprawdź połączenie silnika i zaworu elektromagnetycznego. Surowo zabrania się wykonywania połączenia wirtualnego. Podczas pierwszej instalacji i debugowania

zwróć uwagę na zachowanie

poziom oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju należy wypełnić, ale nie można go przepełnić.

Skrzynka zaciskowa silnika powinna być wodoodporna i odporna na wilgoć.

Podczas pierwszego podłączania należy ostrożnie sprawdzić silnik, kierunek silnika. Od tylnego końca silnika, obrót

kierunek jest przeciwny do ruchu wskazówek zegara. Absolutnie zabronione jest odwracanie obrotów silnika i bieg jałowy bez oleju.

Po napełnieniu zbiornika oleju należy przefiltrować olej hydrauliczny za pomocą filtra o dokładności nie mniejszej niż 25μm.

Jednostka napędowa nie jest w stanie filtrować zanieczyszczeń wewnątrz cylindra hydraulicznego.

Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awarii zaworu. Rurka musi być również czysta.

ZAPISZ TE INSTRUKCJE

PARAMETRY TECHNICZNE

Dział anie	Pojedynczy
woltaż	12 V
Pojemność zbiornika	3/4/4,5/6/7/8/10/12/13/14/15/20 Kwarta
Moc 1,6 kW
Prędkość obrotowa	2600 obr./min.
Ciśnienie	16~20 MPa
Ruch drogowy	1,1 ml/obr.
	Stal lub plastikMateriał zbiornika
Kolor zbiornika	Biał y czy czarny

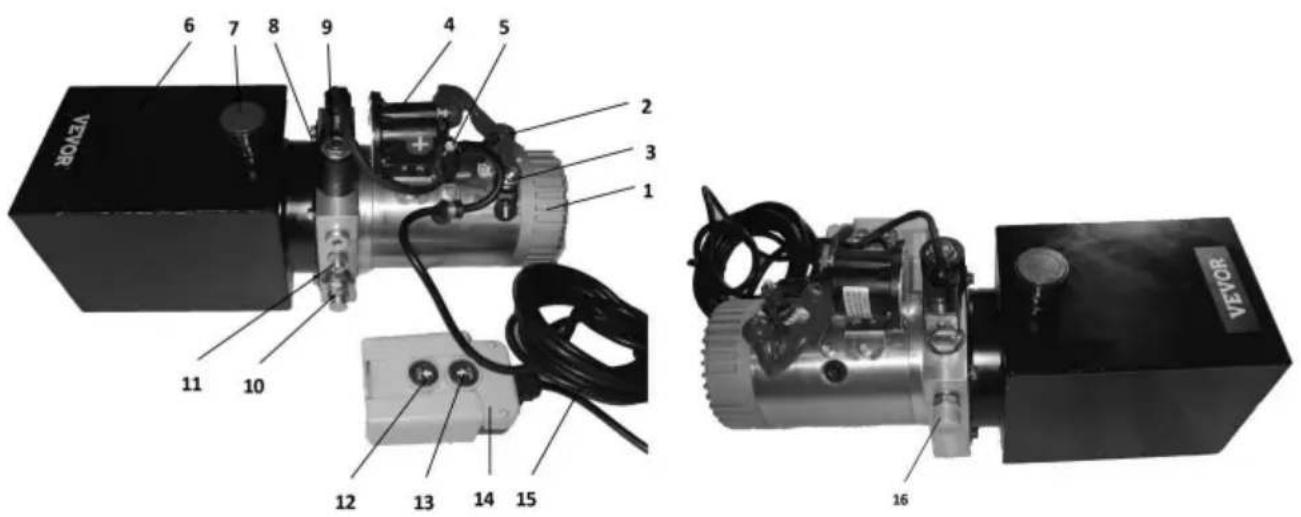

ILUSTRACJA CZĘŚCI

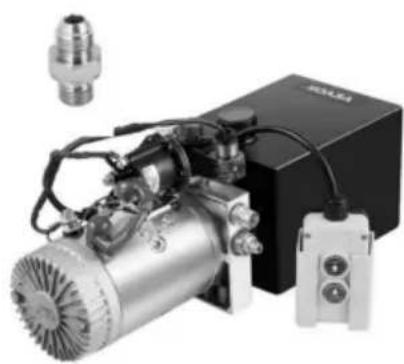

Jednostka hydrauliczna została w pełni zmontowana. Jest dostarczana z ręcznym pilotem zdalnego sterowania i 1 dodatkowym złączem SAE#6 do wymiany. Cały zespół napędowy jest łatwy w okablowaniu i obsłudze.

Lista części
1 Silnik elektroniczny	9 Zawór elektromagnetyczny normalnie zamknięty
2 Biegun dodatni silnika elektronicznego 10 Zawór przelewowy
3 Biegun ujemny silnika elektronicznego 11 Przepustnica
4 przekaźniki	12 Przycisk w dół
5. Biegun dodatni przekaźnika	13 Przycisk w góre
6 Zbiornik 14 Skrzynka sterownicza
7 Wypeł niacz zbiornika 15 Przewód sterujący
8 Cewka elektromagnetyczna A	16 Wylot oleju

ZASADA DZIAŁANIA I SPOSÓB PODŁĄCZANIA

1. Proszę wlać olej hydrauliczny z 7 wlewów zbiornika do poziomu 3-5 cm poniżej górnej powierzchni zbiornika.
2. Biegun dodatni zasilacza należy podłączyć do

bieguna dodatniego przekaźnika, a biegun ujemny zasilania

powinien być podłączony do bieguna ujemnego silnika elektronicznego.

Przewód zasilający musi być wykonany z drutu miedzianego o przekroju 20-25 mm2.

1. Podłącz prawidłowo zasilanie i zamontuj olej.

rurociągi. Następnie naciśnij przycisk Up, aby włączyć silnik. Silnik zasila pompę olejową, która generuje ciśnienie i powoduje wypływ oleju. Zwolnij przycisk w górę; silnik powinien przestać pracować.

1. Pod koniec ruchu siłownika hydraulicznego naciśnij przycisk w dół

przycisk powrotu oleju. Silnik nie musi pracować w tym procesie. To

zaświeci się lampka kontrolna cewki elektromagnetycznej, a także

generować siłę magnetyczną, aby naciskać na zawór elektromagnetyczny. To pozwala

olej się obraca, a cylinder hydrauliczny wraca na swoje pierwotne miejsce.

1. Podczas pracy silnika w celu wypompowania oleju i wytworzenia ciśnienia cewka

elektromagnetyczna musi być wyłączona, a jej kontrolka powinna się zapalić.

nie światło

w górę. WSPÓLNE AWARIE I ROZWIĄZYWANIE PROBLEMÓW

1. Nie podnosi się (przesuwa się do przodu) lub podnosi się (przesuwa się do przodu) niestabilnie.

a. Zbyt niski poziom oleju w zbiorniku; dolać oleju do podanego poziomu.

b. W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie,

lepkość kinematyczna 22-46mm2/s (50°C). Zalecana jest ISO VG46

gdy temperatura oleju jest niższa niż 50°C, zaleca się stosowanie oleju ISO VG68

gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować

przez filtr o dokładności filtracji 30um. Objętość oleju powinna wynosić 80%

efektywnej pojemności zbiornika oleju. Temperatura oleju jest zwykle

w zakresie od -10 do 80°C, a do tego celu należy stosować olej hydrauliczny o niskiej temperaturze

ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie

wydłużyć żywotność układu hydraulicznego i podzespołów hydraulicznych oraz poprawić

stabilność i niezawodność zespołu hydraulicznego. c. Zablokowany filtr oleju,

umyć lub wymienić filtr.

d. Nieszczelny przewód ssący oleju, sprawdź szczelność, uszczelnij i napraw lub wymień rurę.

e. Niezamknięty zawór elektromagnetyczny lub zawór ręczny, umyj zawór elektromagnetyczny i zawór ręczny lub wymień olej.

1. Nie upuszczać ani nie upuszczać

niestabilnie. a. Zablokowany zawór elektromagnetyczny lub filtr siatkowy zaworu ręcznego, wyczyścić ekran i zawór elektromagnetyczny.

b. Zablokowana przepustnica, wyreguluj przepustnicę.

1. Nie wywieraj nacisku

a. Nieszczelny zawór zwrotny, umyj zawór zwrotny lub wymień uszczelkę olejową i olej.

PROSTY SCHEMAT URUCHOMIENIA

1. Siłowniki i rurociągi należy utrzymywać w czystości, aby zapobiec wprowadzaniu przedostania się do układu obcych substancji.
2. Zbiornik powinien być odpowiednio napełniony olejem. Prawidłowe uzupełnianie jest potrzebne po pewnych cyklach roboczych. Może uszkodzić pompę oleju i obudowę, jeśli pompa olejowa zasysa powietrze.
3. Olej hydrauliczny należy wymienić po 100 godzinach pracy, ponieważ początkowego napełnienia. Następnie olej hydrauliczny należy wymienić raz rocznie lub około 1500 godzin pracy.
4. Lepkość oleju hydraulicznego powinna wynosić 22-46mm2/s.
5. W przypadku pracy w wysokich temperaturach należy stosować olej hydrauliczny o dużej lepkości, natomiast w niskich temperaturach należy stosować olej hydrauliczny o niskiej lepkości.
