MANUALE UTENTE ZXDC12V-1.6KW-D-20L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CENTRALINA IDRAULICA

SERIE:ZXDC12V-1.6KW-D-XL

(SUGGERIMENTI: X È 3/4/4.5/6/7/8/10/12/13/14/15/20)

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

IDRAULICO

UNITÀ DI POTENZA

SERIE:ZXDC12V-1.6KW-D-XL

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente le istruzioni per l'uso. manuale di istruzioni con attenzione.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici ma deve essere portato in unpunto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
	Questo prodotto è di classe di protezione III.
Corrente continua

ISTRUZIONI

L'unità di potenza idraulica integra una pompa ad ingranaggi ad alta pressione, un motore a corrente continua, un blocco integrato multiuso, varie valvole idrauliche, un serbatoio dell'olio e altro componenti organicamente. Si tratta di un tipico circuito idraulico di accensione e spegnimento. La seconda valvola di sicurezza del sistema esegue il controllo della pressione verso il basso e la valvola di flusso compensata dalla pressione regola automaticamente la velocità di caduta. Questo prodotto è ampiamente utilizzato in piccole autocarri con cassone ribaltabile, verricelli idraulici, ecc.

ATTENZIONE

ÿ La potenza della batteria deve essere sufficiente, corrente di 200 A e tensione a abbinare la macchina.

ÿ Quando la pompa idraulica del veicolo è un sistema di lavoro S3, non continuo

funzionamento, 30 secondi per l'avvio, 270 secondi per l'arresto, il massimo

tempo di lavoro di 180 secondi, intermittente 360 secondi continui

il tempo di lavoro è troppo lungo, causerà cortocircuiti o danni al motore. ÿ Quando la centralina idraulica prodotta dalla nostra azienda esce dal

fabbrica, la pressione del sistema è stata impostata. Se sono necessarie modifiche, gli utenti possono regolare la pressione del sistema da soli tramite un manopola del regolatore di pressione in base alla situazione. Tuttavia, non può superare la pressione nominale (16 MPa) del sistema. ÿ Controllare attentamente il collegamento del motore e della valvola elettromagnetica ed è severamente vietato effettuare un collegamento virtuale. ÿ Durante la prima installazione e il debug, prestare attenzione a mantenere il livello dell'olio all'interno del serbatoio dell'olio e, dopo un ciclo di lavoro, il serbatoio dell'olio dovrebbe essere riempito, ma non troppo.

ÿ La scatola morsettiera del motore deve essere impermeabile e resistente all'umidità.

Quando si collega per la prima volta, muovere il motore per controllare attentamente la direzione del motore. Dall'estremità posteriore del motore, la rotazione la direzione è antioraria. È assolutamente vietato invertire la direzione rotazione del motore e minimo senza olio.

ÿ Quando il serbatoio dell'olio è pieno, l'olio idraulico deve essere filtrato con un precisione non inferiore a 25 µm. ÿ

L'unità di potenza non è in grado di filtrare le impurità presenti all'interno del cilindro idraulico.

Pertanto, l'interno del cilindro idraulico deve essere pulito per evitare il guasto della valvola. Anche il tubo deve essere pulito.

SALVA QUESTE ISTRUZIONI

PARAMETRI TECNICI

Azione	Separare
voltaggio	12 V
Capacità del serbatoio	3/4/4,5/6/7/8/10/12/13/14/15/20 Quarto
Energia	1,6 kW
Velocità di rotazione	2600 giri/min
Pressione	da 16 a 20 MPa
Traffico	1,1 ml/giorno
	Acciaio o plasticaMateriale del serbatoio
	Bianco o neroColore del serbatoio

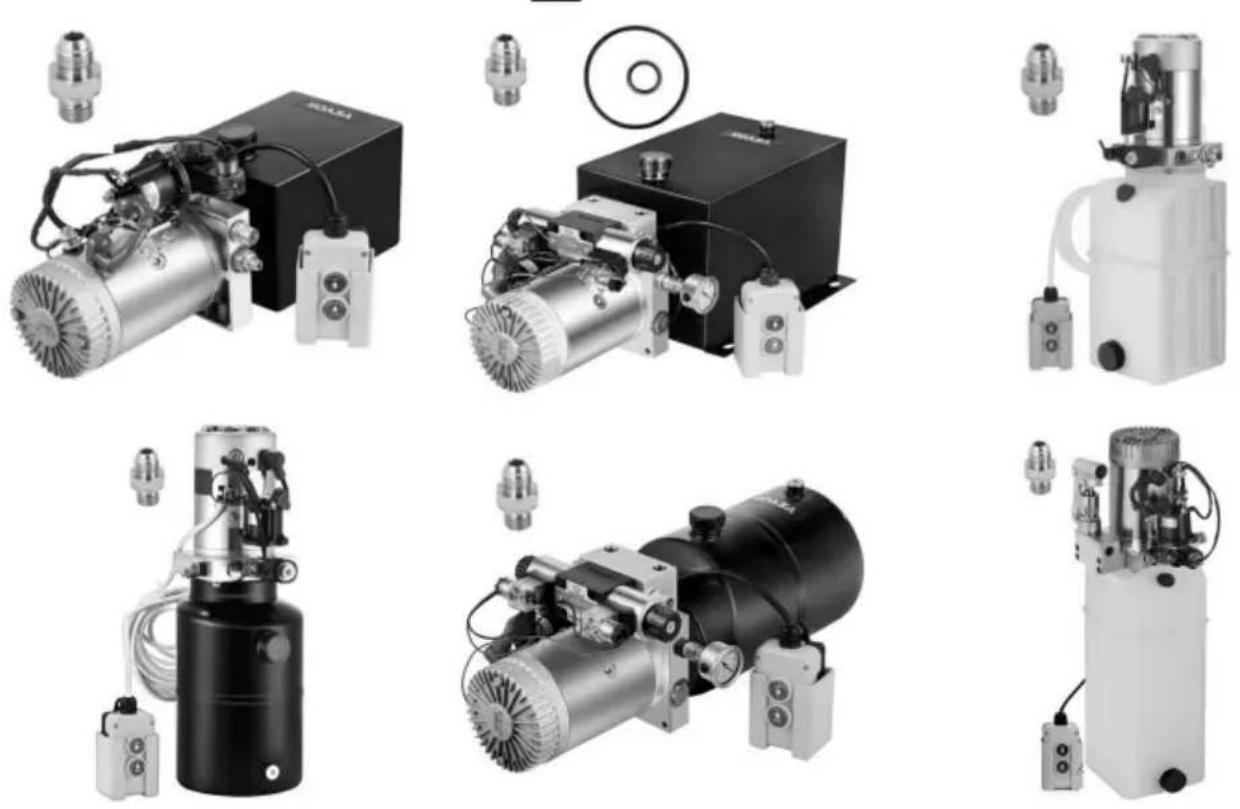

ILLUSTRAZIONE DELLE PARTI

L'unità di potenza idraulica è stata completamente assemblata. Viene fornita con un telecomando portatile e 1 connettore SAE#6 aggiuntivo per

sostituzione. L'intera unità di potenza è facile da cablare e facile da usare.

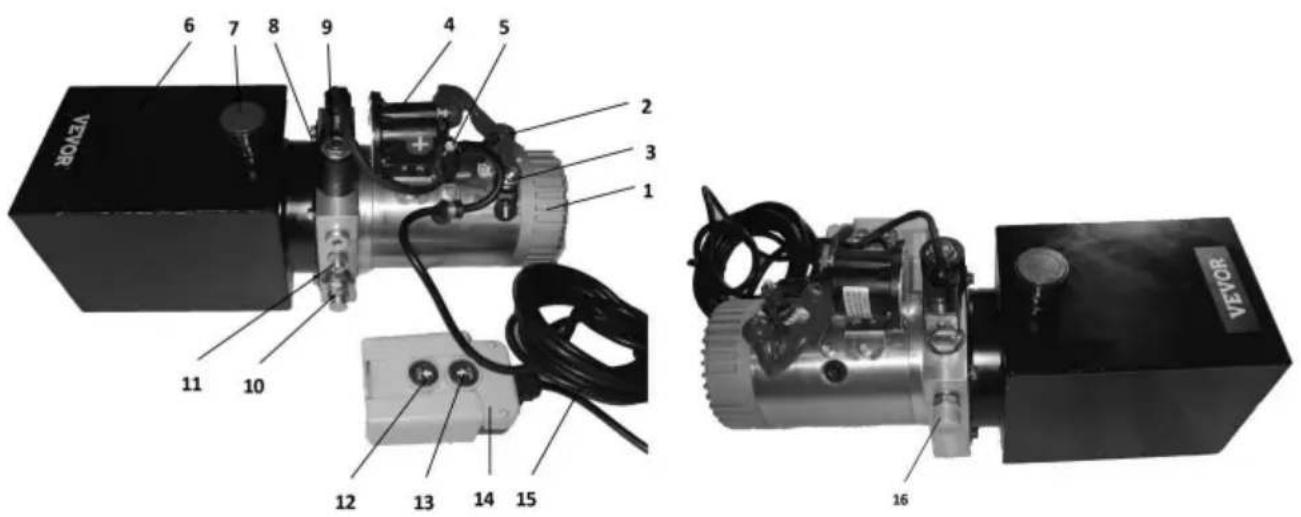

Elenco delle parti
1 Motore elettronico	9 Elettrovalvola normalmente chiusa
2 Il polo positivo del motore elettronico 10 Valvola di troppo pieno
3 Il polo negativo del motore elettronico 11 Valvola a farfalla
4 Staffetta	12 Pulsante Giù
5 Il polo positivo del relè	13 Pulsante Su
6 Serbatoio	14 Scatola di controllo
7 Riempimento del serbatoio	15 Cavo di controllo
8 Bobina elettromagnetica A	16 Uscita olio

PRINCIPIO DI FUNZIONAMENTO E METODO DI CABLAGGIO

1. Riempire l'olio idraulico dai 7 serbatoi fino a raggiungere un livello di 3-5 cm. al di sotto della superficie superiore del serbatoio.
2. Il polo positivo dell'alimentatore deve essere collegato al

polo positivo del relè, mentre il polo negativo dell'alimentatore dovrebbe essere collegato al polo negativo del motore elettronico. Il il filo di alimentazione deve essere un filo di rame con una sezione trasversale di 20-25 mm2 zona.

1. Collegare correttamente l'alimentazione e quindi installare l'olio condotte. Quindi premere il pulsante Su per accendere il motore. Il motore alimenta la pompa dell'olio per generare pressione e causare lo scarico dell'olio. Rilasciare il pulsante Su; il motore dovrebbe smettere di funzionare.

2. Al termine della corsa del cilindro idraulico, premere il pulsante Giù pulsante per il ritorno dell'olio. Il motore non deve funzionare in questo processo. Questo si accenderà la spia luminosa della bobina elettromagnetica e anche generare forza magnetica per spingere sulla valvola elettromagnetica. Ciò consente l'olio si è rotto e il cilindro idraulico è tornato nella sua posizione originale.

3. Quando il motore è in funzione per scaricare l'olio e generare pressione, la bobina elettromagnetica deve essere spenta e la sua spia luminosa deve non leggero

su.COMUNE GUASTI E RISOLUZIONE DEI PROBLEMI

1. Non salire (avanzare) o salire (avanzare) in modo instabile.

a. Livello dell'olio troppo basso nel serbatoio dell'olio; aggiungere olio fino al livello specificato.

b. La centralina idraulica deve utilizzare olio idraulico antiusura con un

viscosità cinematica di 22-46mm2 /s (50°C). Si raccomanda ISO VG46

quando la temperatura dell'olio è inferiore a 50°C, mentre è consigliato ISO VG68

quando la temperatura dell'olio è superiore a 50°C. L'olio aggiunto deve essere filtrato da un filtro con una precisione di filtrazione di 30 µm. Il volume dell'olio dovrebbe essere dell'80% della capacità effettiva del serbatoio dell'olio. La temperatura dell'olio è solitamente tra -10\~80°C e si dovrebbe usare olio idraulico a bassa temperatura per aree estremamente fredde, come ISO VG32. Queste misure possono efficacemente prolungare la durata utile del sistema idraulico e dei componenti idraulici e migliorare la stabilità e l'affidabilità dell'unità di potenza idraulica. c. Filtro dell'olio bloccato, lavare o sostituire il filtro.

d. Tubo di aspirazione dell'olio non sigillato o che perde, controllare la perdita o la non sigillatura posizionare e riparare o sostituire il tubo.

e. Valvola elettromagnetica non chiusa o valvola manuale, lavare la elettrovalvola e valvola manuale oppure sostituire l'olio.

1. Non far cadere o far cadere in modo

instabile. a. Filtro della valvola elettromagnetica o della valvola manuale bloccato, pulire il filtro schermo e valvola elettromagnetica.

b. Valvola a farfalla bloccata, regolare la valvola a farfalla.

1. Non pressurizzare

a. Valvola di ritegno non sigillata, lavare la valvola di ritegno o sostituire il paraolio e olio.

SCHEMA DI MESSA IN SERVIZIO SEMPLICE

1. Gli attuatori e le tubazioni devono essere mantenuti puliti per evitare l'introduzione di materiale estraneo nel sistema.
2. Il serbatoio deve essere adeguatamente riempito di olio. Il riempimento corretto è necessario dopo alcuni cicli di lavoro. Potrebbe danneggiare la pompa dell'olio e la recinto se la pompa dell'olio aspira aria.
3. L'olio idraulico deve essere sostituito dopo 100 ore di funzionamento poiché il riempimento iniziale. Successivamente, l'olio idraulico deve essere sostituito una volta all'anno o a circa 1500 ore lavorative.
4. La viscosità dell'olio idraulico deve essere 22-46 mm2/s.
5. In caso di lavori ad alta temperatura, utilizzare olio idraulico ad alta viscosità ambiente, mentre l'olio idraulico a bassa viscosità dovrebbe essere utilizzato in ambiente a bassa temperatura.
