| Merk | Vevor |
| Model | ZXDC12V-1.6KW-D-20L |
| Producttype | Hydraulische eenheid (krachtbron) |
| Nominale spanning | 12 V (gelijkstroom) |
| Vermogen | 1,6 kW |
| Tankinhoud | 20 liter |
| Werkdruk | 16 tot 20 MPa |
| Debiet | 1,1 mL/h |
| Rotatiesnelheid | 2600 tpm |
| Materiaal tank | Staal of kunststof |
| Kleur tank | Wit of zwart |
| Motortype | Gelijkstroommotor |
| Pomp | Hogedruk tandwielpomp |
| Kleppen | Geïntegreerd blok met magneetklep, overdrukklep, gasklep |
| Functies | Heffen (pomp) en dalen (olieretour door zwaartekracht + magneetklep) |
| Toepassingen | Kleine kiepwagens, hydraulische lieren, enz. |
| Voeding | 12 V accu, stroom 200 A aanbevolen |
| Aanbevolen kabeldoorsnede | 20–25 mm² (koper) |
| Olie uitgang aansluiting | SAE#6 connector (extra meegeleverd) |
| Werkcyclus | S3: 30 s aan, 270 s uit; max 180 s continu |
| Aanbevolen hydraulische olie | ISO VG46 (temperatuur < 50°C) of ISO VG68 (>50°C); viscositeit 22–46 mm²/s |
| Onderhoud | Olie verversen na eerste 100 bedrijfsuren, daarna jaarlijks of elke 1500 uur |
| Reiniging | Leidingen en cilinder schoon houden; oliefilter met precisie ≥ 25 µm |
| Veiligheid | Niet overschrijden van 16 MPa; niet omkeren van de motorrotatierichting; niet droog laten draaien |
| Inbegrepen reserveonderdelen | Draagbare afstandsbediening, extra SAE#6 connector |
| Repareerbaarheid | Filters en kleppen kunnen worden gereinigd; vervangen van afdichtingen en aansluitingen |
| Garantie | Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support |
Veelgestelde vragen - ZXDC12V-1.6KW-D-20L Vevor
Gebruikersvragen over ZXDC12V-1.6KW-D-20L Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hydraulische groep in PDF-formaat gratis! Vind uw handleiding ZXDC12V-1.6KW-D-20L - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ZXDC12V-1.6KW-D-20L van het merk Vevor.
GEBRUIKSAANWIJZING ZXDC12V-1.6KW-D-20L Vevor
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE

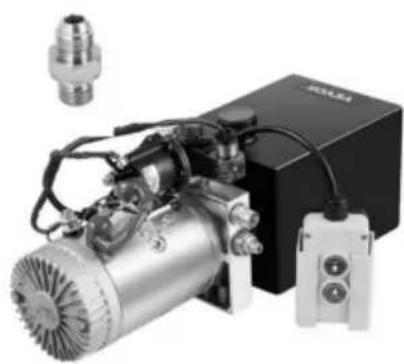

HYDRAULISCH
ENERGIE-EENHEID
SERIE:ZXDC12V-1.6KW-D-XL
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:
Technische ondersteuning en e- garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product
| Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen:Lees de gebruiksaanwijzing zorgvuldig door. | |
 | CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten. |
 | Dit product heeft beschermingsklasse III. |
| gelijkstroom |
INSTRUCTIES
De hydraulische aandrijfeenheid integreert een hogedruk tandwielpomp, DC-motor, multifunctioneel geïntegreerd blok, verschillende hydraulische kleppen, olietank en andere componenten organisch. Het is een typisch hydraulisch circuit van power up en stroom uit. Het tweede overdrukventiel van het systeem regelt de neerwaartse druk en de drukgecompenseerde stromingsklep past automatisch de valsnelheid aan. Dit product wordt veel gebruikt in kleine kiepwagens, hydraulische lieren, enz.
VOORZICHTIGHEID
ë De batterij moet voldoende vermogen hebben, een stroomsterkte van 200A en een spanning va overeenkomen met de machine.
ÿ Wanneer de hydraulische pomp van het voertuig een S3-werksysteem is, niet continu werking, 30 seconden om te starten, 270 seconden om te stoppen, het maximum werktijd van 180 seconden, intermitterend 360 seconden continu werktijd te lang is, zal leiden tot kortsluiting of schade aan de motor. ÿ Wanneer de hydraulische krachtbron die door ons bedrijf wordt geproduceerd de fabriek verlaat,
fabriek, de systeemdruk is ingesteld. Als er wijzigingen nodig zijn, kunnen gebruikers de systeemdruk zelf aanpassen via een
drukregelaarknop volgens de situatie. Toch kan het niet
de nominale druk (16 MPa) van het systeem overschrijden. ÿ
Controleer de aansluiting van de motor en de elektromagnetische klep zorgvuldig en het
is ten strengste verboden om een virtuele verbinding te maken. ÿ
Let er bij de eerste installatie en het debuggen op dat de
oliepeil in de olietank, en na een werkcyclus, de olietank
moet gevuld worden, maar mag niet te vol worden.
ÿ De aansluitdoos van de motor moet waterdicht en vochtbestendig zijn.
Bij de eerste aansluiting de motor voorzichtig schuin houden om te controleren de richting van de motor. Vanaf het achterste uiteinde van de motor, de rotatie richting is tegen de klok in. Het is absoluut verboden om de rotatie van de motor en stationair draaien zonder olie.
ÿ Wanneer de olietank gevuld is, moet de hydraulische olie worden gefilterd met een nauwkeurigheid van minimaal 25 µm.
ÿ De aandrijfeenheid kan geen onzuiverheden uit de hydraulische cilinder filteren.
Daarom moet de binnenkant van de hydraulische cilinder schoon zijn om het falen van de klep. De slangen moeten ook schoon zijn.
BEWAAR DEZE INSTRUCTIES
| Actie | Enkel |
| spanning | 12 V |
| Reservoircapaciteit | 3/4/4,5/6/7/8/10/12/13/14/15/20 Kwart |
| Stroom | 1,6 kW |
| Rotatiesnelheid | 2600 toeren per minuut |
| Druk | 16~20 MPa |
| Verkeer | 1,1 ml/r |
| Tankmateriaal | Staal of kunststof |
| Wit of zwartTankkleur |

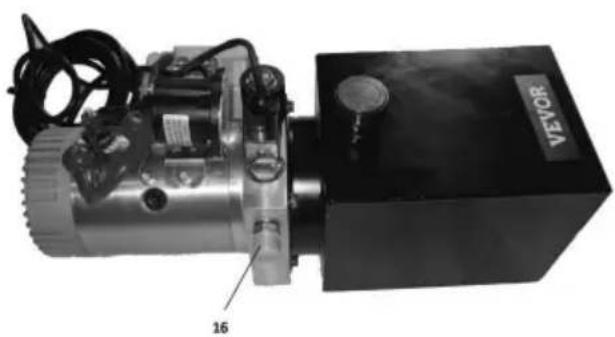

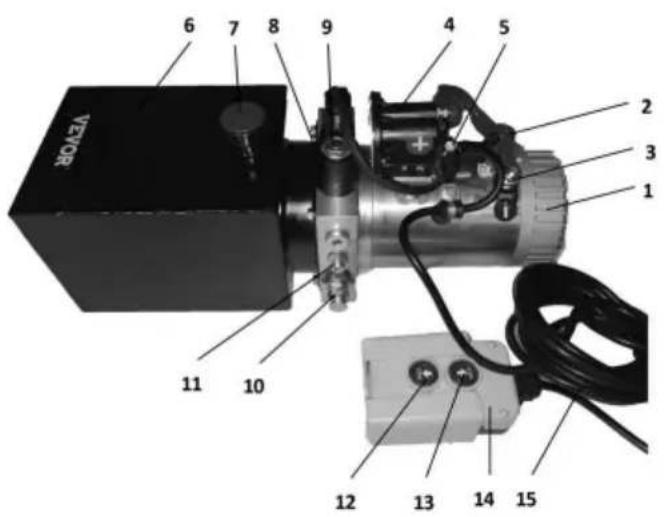

ONDERDELEN ILLUSTRATIE
De Hydraulic Power Unit is volledig gemonteerd. Wordt geleverd met een draagbare afstandsbediening en 1 extra SAE#6- connectoren voor
vervanging. De hele power unit is eenvoudig te bedraden en eenvoudig te bedienen.
| Onderdelenlijst | |
| 1 Elektronische motor | 9 Normaal gesloten magneetventiel |
| 2 De positieve pool van de elektronische motor 10 Overloopventiel | |
| 3 De negatieve pool van de elektronische motor 11 Gasklep | |
| 4 Relais | 12 Omlaag-knop |
| 5 De positieve pool van het relais | 13 Omhoog-knop |
| 6 Reservoir 14 Bedieningskast | |
| 7 Reservoirvuller 15 Besturingsdraad | |
| 8 Elektromagnetische spoel A | 16 Olie-uitlaat |
- Vul hydraulische olie bij via 7 reservoirvulopeningen tot het 3 cm tot 5 cm is onder het bovenoppervlak van het reservoir.
- De positieve pool van de voeding moet worden aangesloten op de
positieve pool van het relais, terwijl de negatieve pool van de voeding
moet worden aangesloten op de negatieve pool van de elektronische motor. De
De voedingsdraad moet een koperdraad zijn met een doorsnede van 20 tot 25 mm2
gebied.
- Sluit de voeding correct aan en installeer vervolgens de olie
pijpleidingen. Druk vervolgens op de Omhoog-knop om de motor aan te zetten. De motor drijft
de oliepomp om druk te genereren en ervoor te zorgen dat olie wordt afgevoerd.
op de Omhoog-knop; de motor zou moeten stoppen met werken.
- Druk aan het einde van de slag van de hydraulische cilinder op de knop Omlaag
knop voor olieretour. De motor hoeft in dit proces niet te werken. Dit
zal het indicatielampje van de elektromagnetische spoel doen oplichten, evenals
magnetische kracht genereren om op de elektromagnetische klep te duwen. Dit maakt het mogelijk
De olie scheurde en de hydraulische cilinder keerde terug naar zijn oorspronkelijke plaats.
- Wanneer de motor werkt om olie af te voeren en druk te genereren, moet de elektromagnetisch
spoel worden uitgeschakeld en moet het indicatielampje ervan branden.
niet licht
omhoog.GEMEEN STORINGEN EN PROBLEEMOPLOSSING
- Ga niet onstabiel omhoog of omlaag.
a. Te laag oliepeil in de olietank; vul olie bij tot het aangegeven niveau.
b. De hydraulische krachtbron moet anti-slijtage hydraulische olie gebruiken met een
kinematische viscositeit van 22-46 mm2 /s (50 °C). ISO VG46 wordt aanbevolen
wanneer de olietemperatuur lager is dan 50°C, terwijl ISO VG68 wordt aanbevolen
wanneer de olietemperatuur boven de 50°C is. De toegevoegde olie moet worden gefilterd
door een filter met een filtratienauwkeurigheid van 30um. Het olievolume moet 80% zijn
van de effectieve capaciteit van de olietank. De olietemperatuur is meestal
tussen -10\~80°C, en lagetemperatuur hydraulische olie moet worden gebruikt voor
extreem koude gebieden, zoals ISO VG32. Deze maatregelen kunnen effectief
Verleng de levensduur van het hydraulische systeem en de hydraulische componenten en verbeter
de stabiliteit en betrouwbaarheid van de hydraulische krachtbron. c. Verstopt
oliefilterscherm, was of vervang het filterscherm.
d. Onverzegelde of lekkende olie-aanzuigleiding, controleer de lekkage of de onverzegelde plaats, en repareer of vervang de pijp.
e. Ongesloten elektromagnetische klep of handklep, was de elektromagnetische klep en handklep vervangen of de olie vervangen.
- Laat het niet vallen of laat het niet
onstabiel vallen. a. Geblokkeerde elektromagnetische klep of handklepfilterzeef, reinig het filter scherm en elektromagnetische klep.
b. Gasklep geblokkeerd, stel de gasklep af.
- Geen druk uitoefenen
a. Niet-afgedichte terugslagklep, was de terugslagklep of vervang de oliekeerring en olie.
EENVOUDIG INBEDRIJFSTELLINGSSCHEMA
- Actuatoren en leidingen moeten schoon worden gehouden om te voorkomen dat er schadelijke stoffen in het systeem terechtkomen. van vreemd materiaal in het systeem.
- Het reservoir moet voldoende gevuld zijn met olie. Correct bijvullen is nodig na bepaalde werkcircels. Het kan de oliepomp en de behuizing als de oliepomp lucht aanzuigt.
- De hydraulische olie moet worden vervangen na 100 uur werken, aangezien de eerste vulling. Vervolgens moet de hydraulische olie een keer worden vervangen per jaar of ongeveer 1500 werkuren.
- De viscositeit van de hydraulische olie moet 22-46 mm2/s zijn.
- Hydraulische olie met een hoge viscositeit moet worden gebruikt bij werkzaamheden met hoge temperaturen omgeving, terwijl hydraulische olie met een lage viscositeit moet worden gebruikt in omgeving met lage temperatuur.
