INSTRUKCJE

Zespół hydrauliczny integruje pompę zębatą wysokociśnieniową, silnik prądu stał ego, wielofunkcyjny blok zintegrowany, różne zawory hydrauliczne, zbiornik oleju i inne skł adników organicznie. Jest to typowy obwód hydrauliczny zasilania i wyłączenie zasilania. Drugi zawór bezpieczeństwa ukt adu steruje ciśnienie skierowane w dół i zawór przepł ywu z kompensacją ciśnienia automatycznie dostosowuje prędkość opadania. Ten produkt jest szeroko stosowany w małych wywrotki, wyciągarki hydrauliczne itp.

OSTROŻNOŚĆ

Moc akumulatora musi być wystarczająca, prąd 200A i napięcie do dopasuj maszynę.

Gdy pompa hydrauliczna pojazdu jest ukl adem roboczym S3, nie jest to ukl ad ciągł y operacja, 30 sekund do rozpoczęcia, 270 sekund do zakończenia, maks.

czas pracy 180 sekund, przerywany 360 sekund ciągł y

czas pracy będzie zbyt dł ugi, spowoduje zwarcie lub uszkodzenie silnika. W przypadku, gdy wyprodukowany przez naszą firmę agregat hydrauliczny opuści

fabrycznie, ciśnienie w układ adzie został o ustawione. Jeśli potrzebne są zmiany, użytkownicy mogą sami regulować ciśnienie w układ adzie za pomocą pokrętło regulatora ciśnienia w zależności od sytuacji. Nadal nie może przekroczyć ciśnienia znamionowego (16 MPa) układ adu. Dokł adnie sprawdź połączenie silnika i zaworu elektromagnetycznego. Surowo zabrania się wykonywania połączenia wirtualnego. Podczas pierwszej instalacji i debugowania

zwróć uwagę na zachowanie

poziom oleju w zbiorniku oleju, a po cyklu roboczym zbiornik oleju należy wypeł nić, ale nie można go przepel nić.

Skrzynka zaciskowa silnika powinna być wodoodporna i odporna na wilgoć.

Podczas pierwszego podłączania należy ostrożnie sprawdzić silnik, kierunek silnika. Od tylnego końca silnika, obrót

kierunek jest przeciwny do ruchu wskazówek zegara. Absolutnie zabronione jest odwracanie obroty silnika i bieg jał owy bez oleju.

Po napeł nieniu zbiornika oleju należy przefiltrować olej hydrauliczny za pomocą filtra dokł adność nie mniejsza niż 25μm.

Jednostka napędowa nie jest w stanie filtrować zanieczyszczeń wewnątrz cylindra hydraulicznego.

Dlatego wnętrze cylindra hydraulicznego musi być czyste, aby uniknąć awaria zaworu. Rurka musi być również czysta.

ZAPISZ TE INSTRUKCJE

PARAMETRY TECHNICZNE

Dział anie	Pojedynczy
woltaż	12 V
Pojemność zbiornika	3/4/4,5/6/7/8/10/12/13/14/15/20 Kwarta
Moc 1,6 kW
Prędkość obrotowa	2600 obr./min.
Ciśnienie	16~20 MPa
Ruch drogowy	1,1 ml/obr.
	Stal lub plastikMateriał zbiornika
Kolor zbiornika	Biał y czy czarny

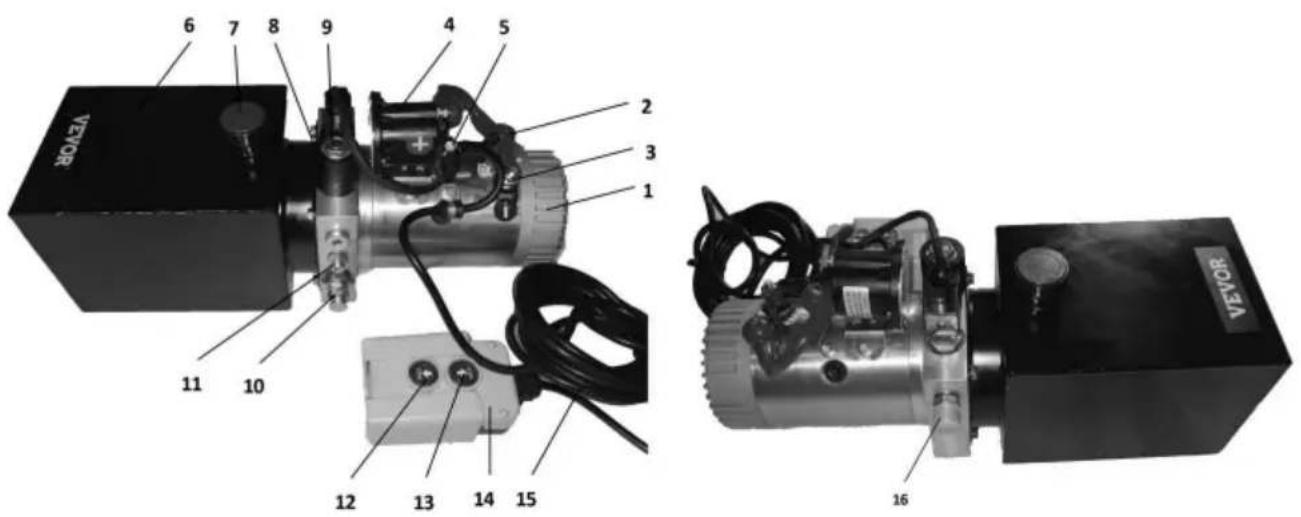

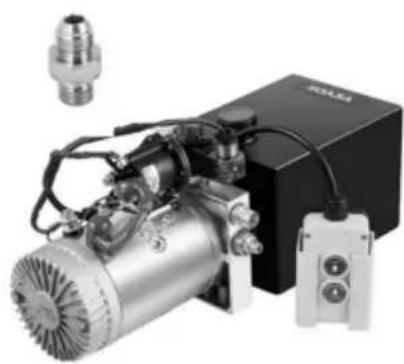

ILUSTRACJA CZEŚCI

Jednostka hydrauliczna został a w peł ni zmontowana. Jest dostarczana z ręczny pilot zdalnego sterowania i 1 dodatkowe zł ącze SAE#6 do wymiana. Cał y zespół napędowy jest łatwy w okablowaniu i obsł udze.

Lista części
1 Silnik elektroniczny	9 Zawór elektromagnetyczny normalnie zamknięty
2 Biegun dodatni silnika elektronicznego 10 Zawór przelewowy
3 Biegun ujemny silnika elektronicznego 11 Przepustnica
4 przekaźniki	12 Przycisk w dół
5. Biegun dodatni przekaźnika	13 Przycisk w góre
6 Zbiornik 14 Skrzynka sterownicza
7 Wypeł niacz zbiornika 15 Przewód sterujący
8 Cewka elektromagnetyczna A	16 Wylot oleju

VEYOR 6 7 8 9 4 5 2 3 1 11 10 12 13 14 15 VEYOR 16

ZASADA DZIAŁANIA I SPOSÓ B PODŁĄCZANIA

1. Proszę włać olej hydrauliczny z 7 wlewów zbiornika do poziomu 3-5 cm poniżej górnej powierzchni zbiornika.
2. Biegun dodatni zasilacza należy podłączyć do

biegun dodatni przekaźnika, a biegun ujemny zasilania

powinien być podłączony do bieguna ujemnego silnika elektronicznego.

przewód zasilający musi być wykonany z drutu miedzianego o przekroju 20-25 mm2 obszar.

1. Podt ącz prawidł owo zasilanie i zamontuj olej.

rurociągi. Następnie naciśnij przycisk Up, aby włączyć silnik. Silnik zasilany jest pompa olejowa do generowania ciśnienia i powodowania wypł ywu oleju. Zwolnij przycisk w góre; silnik powinien przestać pracować.

1. Pod koniec ruchu sił ownika hydraulicznego naciśnij przycisk w dół

przycisk powrotu oleju. Silnik nie musi pracować w tym procesie. To

zaświeci się lampka kontrolna cewki elektromagnetycznej, a także

generować siłę magnetyczną, aby naciskać na zawór elektromagnetyczny. To pozwala

olej się obraca, a cylinder hydrauliczny wraca na swoje pierwotne miejsce.

1. Podczas pracy silnika w celu wypompowania oleju i wytworzenia ciśnienia cewka

elektromagnetyczna musi być wyłączona, a jej kontrolka powinna się zapalić.

nie światło

w góre.WSPÓ LNE AWARIE I ROZWIĄZYWANIE PROBLEMÓW

1. Nie podnosić się (przesuwać się do przodu) lub podnosić się (przesuwać się do przodu) niestabilnie.

a. Zbyt niski poziom oleju w zbiorniku; dolać oleju do podanego poziomu.

b. W jednostce hydraulicznej należy stosować olej hydrauliczny odporny na zużycie,

lepkość kinematyczna 22-46mm2 /s (50°C). Zalecana jest ISO VG46

gdy temperatura oleju jest niższa niż 50°C, zaleca się stosowanie oleju ISO VG68

gdy temperatura oleju przekracza 50°C. Dodany olej należy przefiltrować

przez filtr o dokł adności filtracji 30um. Objętość oleju powinna wynosić 80%

efektywnej pojemności zbiornika oleju. Temperatura oleju jest zwykle

w zakresie od -10 do 80°C, a do tego celu należy stosować olej hydrauliczny o niskiej temperaturze

ekstremalnie zimnych obszarach, takich jak ISO VG32. Środki te mogą skutecznie

wydł użyć żywotność ukt adu hydraulicznego i podzespoł ów hydraulicznych oraz poprawić

stabilność i niezawodność zespół u hydraulicznego. c. Zablokowany filtr oleju,

umyć lub wymienić filtr.

d. Nieszczelny lub nieszczelny przewód ssący oleju, sprawdź szczelność lub nieszczelność umieścić i naprawić lub wymienić rurę.

e. Niezamknięty zawór elektromagnetyczny lub zawór ręczny, umyj zawór elektromagnetyczny i zawór ręczny lub wymień olej.

1. Nie upuszczać ani nie upuszczać

niestabilnie. a. Zablokowany zawór elektromagnetyczny lub filtr siatkowy zaworu ręcznego, wyczyścić ekran i zawór elektromagnetyczny.

b. Zablokowana przepustnica, wyreguluj przepustnicę.

1. Nie wywieraj nacisku

a. Nieszczelny zawór zwrotny, umyj zawór zwrotny lub wymień uszczelkę olejową i olej.

PROSTY SCHEMAT URUCHOMIENIA

1. Sił owniki i rurociągi należy utrzymywać w czystości, aby zapobiec wprowadzaniu przedostania się do ukt adu obcych substancji.
2. Zbiornik powinien być odpowiednio napeł niony olejem. Prawidł owe uzupeł nianie jest potrzebne po pewnych cyklach roboczych. Może uszkodzić pompę oleju i obudowa, jeśli pompa olejowa zasysa powietrze.
3. Olej hydrauliczny należy wymienić po 100 godzinach pracy, ponieważ początkowego napeł nienia. Następnie olej hydrauliczny należy wymienić raz rocznie lub około o 1500 godzin pracy.
4. Lepkość oleju hydraulicznego powinna wynosić 22-46mm2/s.
5. W przypadku pracy w wysokich temperaturach należy stosować olej hydrauliczny o dużej lepkości. środowiska, podczas gdy w przypadku oleju hydraulicznego o niskiej lepkości należy stosować środowisko o niskiej temperaturze.
