ZXDC12V-1.6KW-D-12L - Groupe hydraulique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe hydraulique
Marque	Vevor
Modèle	ZXDC12V-1.6KW-D-12L
Tension nominale	12 V CC
Puissance	1,6 kW
Pression de service	16 à 20 MPa
Débit	1,1 L/min
Vitesse de rotation	2600 tr/min
Capacité du réservoir	12 L
Type de réservoir	Acier ou plastique (blanc ou noir)
Action	Simple effet
Alimentation	Batterie 12 V, courant 200 A recommandé
Raccord sortie d'huile	Connecteur SAE#6
Cycle de travail	S3 : 30 s marche, 270 s arrêt, max 180 s continu
Huile hydraulique recommandée	ISO VG46 (temp. <50°C), ISO VG68 (temp. >50°C), viscosité 22-46 mm²/s
Température d'utilisation	-10 à 80°C
Classe de protection	III
Fonctions principales	Pompage haute pression, descente contrôlée par électrovanne, télécommande
Entretien et nettoyage	Maintenir le niveau d'huile, remplacer huile après 100 h puis 1 an/1500 h, filtrer avec précision 25-30 µm
Sécurité	Ne pas inverser la rotation du moteur, ne pas faire fonctionner à sec, boîtier étanche
Pièces détachées	Connecteur SAE#6 supplémentaire, télécommande, bobine électromagnétique, filtre
Réparabilité	Nettoyage des filtres et vannes, remplacement des joints

FOIRE AUX QUESTIONS - ZXDC12V-1.6KW-D-12L Vevor

Quelle est la tension d'alimentation requise ?

Le groupe hydraulique fonctionne en 12 V CC. La batterie doit délivrer un courant d'au moins 200 A pour un fonctionnement optimal.

Quelle huile hydraulique utiliser ?

Utilisez une huile hydraulique anti-usure de viscosité 22-46 mm²/s. Recommandé : ISO VG46 pour températures inférieures à 50°C, ISO VG68 pour températures supérieures. Filtrez l'huile avec une précision d'au moins 25 µm.

Comment brancher l'alimentation électrique ?

Branchez le pôle positif de la batterie au pôle positif du relais, et le pôle négatif au pôle négatif du moteur. Utilisez un fil de cuivre de 20-25 mm² de section.

Quel est le cycle de travail recommandé ?

Le système est conçu pour un fonctionnement intermittent : 30 secondes de marche, 270 secondes d'arrêt, avec une durée maximale de travail continu de 180 secondes.

Comment régler la pression maximale ?

La pression est préréglée en usine. Vous pouvez l'ajuster via le bouton du régulateur de pression, mais ne dépassez pas 16 MPa (pression nominale).

Que faire si le vérin ne monte pas ou monte instablement ?

Vérifiez le niveau d'huile (il doit être à 3-5 cm sous le dessus du réservoir). Assurez-vous que l'huile a la bonne viscosité et que le filtre d'aspiration n'est pas bouché. Vérifiez également l'étanchéité des tuyaux.

Que faire si le vérin ne descend pas ou descend instablement ?

Nettoyez le filtre de la vanne électromagnétique ou manuelle. Vérifiez que le papillon des gaz n'est pas obstrué et ajustez-le si nécessaire.

Comment remplacer l'huile hydraulique ?

Vidangez après les premières 100 heures de travail, puis une fois par an ou toutes les 1500 heures. Remplissez avec de l'huile neuve filtrée à 30 µm maximum.

Quelles sont les précautions de sécurité essentielles ?

Ne faites jamais tourner le moteur à sec, ne l'inversez pas de sens (rotation antihoraire vu de l'arrière), et assurez-vous que la boîte à borne est étanche à l'humidité. Le produit est de classe de protection III.

Que faire en cas de non-pression ?

Vérifiez que le clapet anti-retour est étanche. Nettoyez-le ou remplacez le joint d'huile et l'huile si nécessaire. Assurez-vous également que les canalisations sont propres.

MODE D'EMPLOI ZXDC12V-1.6KW-D-12L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GROUPE HYDRAULIQUE

SÉRIE : ZXDC12V-1.6KW-D-XL

(CONSEILS : X est 3/4/4,5/6/7/8/10/12/13/14/15/20)

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIQUE

UNITÉ DE PUISSANCE

SÉRIE : ZXDC12V-1.6KW-D-XL

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques.
	Ce produit est de classe de protection III.
DC Courant	continu

INSTRUCTIONS

L'unité de puissance hydraulique intègre une pompe à engrenages haute pression, un moteur à courant continu, un bloc intégré polyvalent, diverses vannes hydrauliques, un réservoir d'huile et d'autres composants de manière organique. Il s'agit d'un circuit hydraulique typique de mise sous tension et mise hors tension. La deuxième soupape de décharge du système effectue le contrôle de la pression vers le bas et la soupape de débit à compensation de pression ajuste automatiquement la vitesse de chute. Ce produit est largement utilisé dans les petites camions à benne basculante, treuils hydrauliques, etc.

PRUDENCE

La puissance de la batterie doit être suffisante, le courant de 200 A et la tension de correspondre à la machine.

Lorsque la pompe hydraulique du véhicule est un système de travail S3, pas continu fonctionnement, 30 secondes pour démarrer, 270 secondes pour arrêter, le maximum durée de travail de 180 secondes, intermittent 360 secondes en continu

Le temps de fonctionnement est trop long, ce qui peut provoquer un court-circuit ou des dommages au moteur. Lorsque l'unité d'énergie hydraulique produite par notre société quitte l'usine,

usine, la pression du système a été réglée. Si des modifications sont nécessaires, les utilisateurs peuvent ajuster eux-mêmes la pression du système via un bouton du régulateur de pression en fonction de la situation. Pourtant, il ne peut pas dépasser la pression nominale (16 MPa) du système. Vérifiez soigneusement la connexion du moteur et de la vanne électromagnétique, et il est strictement interd d'effectuer une connexion virtuelle. Lors de la première installation et du débogage, veillez à maintenir la

niveau d'huile à l'intérieur du réservoir d'huile, et après un cycle de travail, le réservoir d'huile doit être rempli, mais ne peut pas être surchargé.

La boîte à bornes du moteur doit être étanche et résistante à l'humidité.

Lors de la première connexion, faites tourner le moteur petit à petit pour vérifier soigneusemer la direction du moteur. Depuis l'extrémité arrière du moteur, la rotation sens antihoraire. Il est absolument interdit d'inverser la direction rotation du moteur et ralenti sans huile.

Lorsque le réservoir d'huile est rempli, l'huile hydraulique doit être filtrée avec un précision d'au moins 25 µm. L'unité de

puissance ne peut pas filtrer les impuretés à l'intérieur du vérin hydraulique.

Par conséquent, l'intérieur du vérin hydraulique doit être propre pour éviter la défaillance de la valve. La tubulure doit également être propre.

CONSERVEZ CES INSTRUCTIONS

PARAMÈTRES TECHNIQUES

Action	Célibataire
tension	12 V
Capacité du réservoir	3/4/4,5/6/7/8/10/12/13/14/15/20 pintes
Pouvoir	1,6 kW
Vitesse de rotation	2600 tr/min
Pression	16 à 20 MPa
Trafic	1,1 mL/h
Matériau du réservoir	Acier ou plastique
	Blanc ou noirCouleur du réservoir

ILLUSTRATION DES PIÈCES

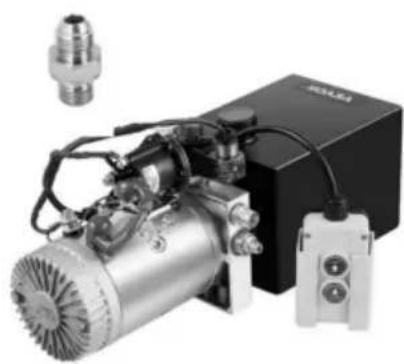

L'unité de puissance hydraulique a été entièrement assemblée. Elle est livrée avec un télécommande portative et 1 connecteur SAE#6 supplémentaire pour

remplacement. L'ensemble du bloc d'alimentation est facile à câbler et à utiliser.

Liste des pièces

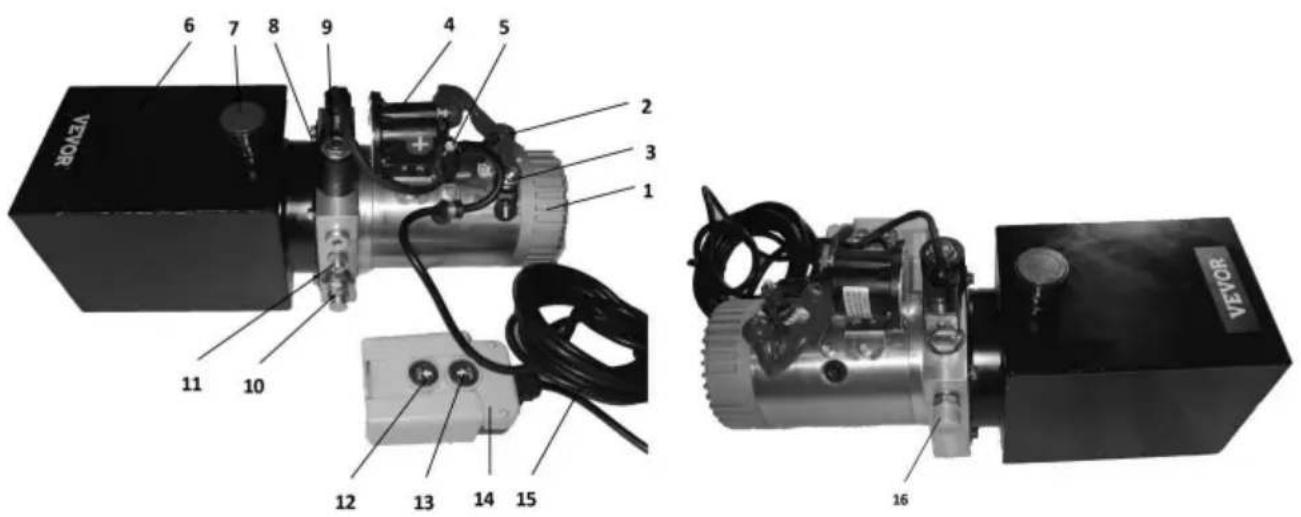

1 moteur électronique	9 Électrovanne normalement fermée
2 Le pôle positif du moteur électronique 10 Soupape de décharge
3 Le pôle négatif du moteur électronique 11 Papillon des gaz
4 relais	12 Bouton vers le bas
5 Le pôle positif du relais	13 Bouton haut
6 Réservoir	14 Boîtier de commande
7 Reservoir filler	15 Fil de commande
8 Bobine électromagnétique A	16 Sortie d'huile

PRINCIPE DE FONCTIONNEMENT ET METHODE DE CABLEMENT

1. Veuillez remplir l'huile hydraulique à partir de 7 réservoirs de remplissage jusqu'à ce qu'elle atteigne 3 cm à 5 cm sous la surface supérieure du réservoir.
2. Le pôle positif de l'alimentation doit être connecté à la

pôle positif du relais, tandis que le pôle négatif de l'alimentation doit être connecté au pôle négatif du moteur électronique. le fil d'alimentation doit être un fil de cuivre de 20 à 25 mm2 de section zone.

1. Veuillez connecter correctement l'alimentation électrique, puis installez l'huile canalisations. Appuyez ensuite sur le bouton Up pour allumer le moteur. Le moteur alimente la pompe à huile pour générer de la pression et provoquer l'évacuation de l'huile. le bouton Haut ; le moteur devrait cesser de fonctionner.

2. À la fin de la course du vérin hydraulique, appuyez sur le bouton Bas bouton pour le retour d'huile. Le moteur n'a pas besoin de fonctionner dans ce processus. Ceci doit allumer le voyant lumineux de la bobine électromagnétique ainsi que générer une force magnétique pour pousser sur la vanne électromagnétique. Cela permet l'huile s'est déchirée et le vérin hydraulique est revenu à sa place d'origine.

3. Lorsque le moteur fonctionne pour décharger l'huile et générer de la pression, la bobine électromagnétique doit être éteinte et son voyant lumineux doit pas léger

en haut.COMMON PANNES ET DÉPANNAGE

1. Ne vous levez pas (n'avancez pas) ou ne vous levez pas (n'avancez pas) de manière instable.

a. Niveau d'huile trop bas dans le réservoir d'huile ; ajouter de l'huile jusqu'au niveau spécifié.

b. Le groupe hydraulique doit utiliser une huile hydraulique anti-usure avec une

viscosité cinématique de 22-46 mm2 /s (50°C). ISO VG46 est recommandé

lorsque la température de l'huile est inférieure à 50°C, alors que la norme ISO VG68 est recommandée

lorsque la température de l'huile est supérieure à 50°C. L'huile ajoutée doit être filtrée

par un filtre avec une précision de filtration de 30 um. Le volume d'huile doit être de 80 %

de la capacité effective du réservoir d'huile. La température de l'huile est généralement

entre -10\~80°C, et une huile hydraulique basse température doit être utilisée pour zones extrêmement froides, telles que ISO VG32. Ces mesures peuvent efficacement prolonger la durée de vie du système hydraulique et des composants hydrauliques et améliorer la stabilité et la fiabilité du groupe hydraulique. c. Tamis de filtre à huile bloqué, laver ou remplacer le tamis du filtre.

d. Tuyau d'aspiration d'huile non scellé ou qui fuit, vérifiez la fuite ou le non scellé placer et réparer ou remplacer le tuyau.
e. Vanne électromagnétique ou vanne manuelle non fermée, laver la vanne électromagnétique et vanne manuelle ou remplacer l'huile.

1. Ne pas laisser tomber ou laisser tomber

de manière instable. a. Filtre à vanne électromagnétique ou à vanne manuelle bloqué, nettoyer le filtr écran et vanne électromagnétique.

b. Papillon des gaz bloqué, réglez le papillon des gaz.

1. Ne pas pressuriser

a. Clapet anti-retour non scellé, laver le clapet anti-retour ou remplacer le joint d'huile et huile.

SCHÉMA DE MISE EN SERVICE SIMPLE

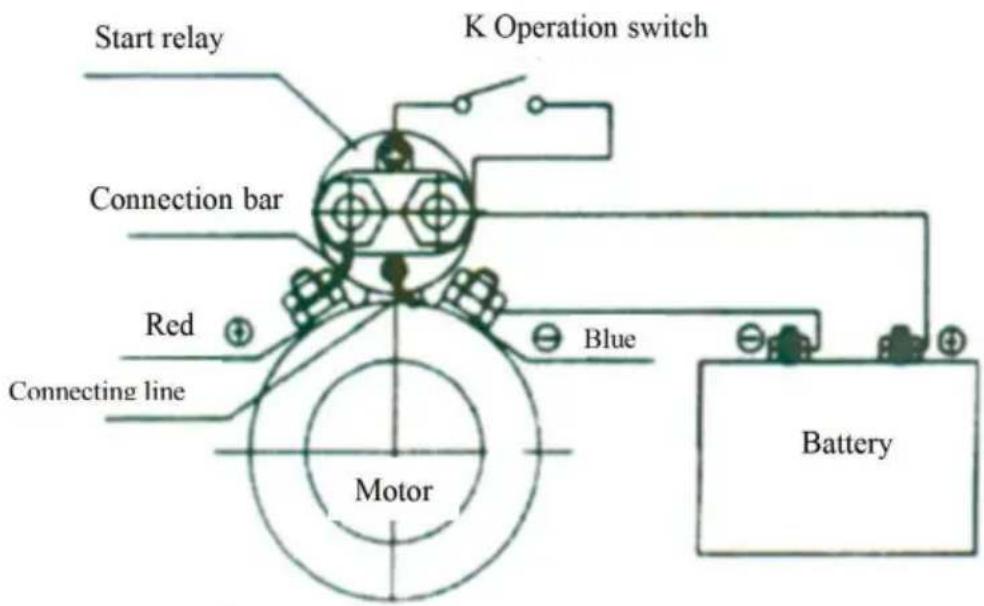

SCHÉMA DE CÂBLAGE ÉLECTRIQUE DU MOTEUR À COURANT CONTINU

1. Les actionneurs et les canalisations doivent être maintenus propres pour éviter l'introduction de matières étrangères dans le système.
2. Le réservoir doit être correctement rempli d'huile. Un remplissage correct est nécessaire après certains cercles de travail. Cela peut endommager la pompe à huile et le enceinte si la pompe à huile aspire de l'air.
3. L'huile hydraulique doit être remplacée après 100 heures de travail car le remplissage initial. Par la suite, l'huile hydraulique doit être remplacée une fois par an ou à environ 1500 heures de travail.
4. La viscosité de l'huile hydraulique doit être de 22 à 46 mm2/s.
5. Une huile hydraulique à haute viscosité doit être utilisée pour les travaux à haute température environnement, tandis que l'huile hydraulique à faible viscosité doit être utilisée dans environnement à basse température.
