Produkttyp	Hydraulaggregat
Märke	Vevor
Modell	ZXDC12V-1.6KW-D-12L
Märkspänning	12 V DC
Effekt	1,6 kW
Arbetstryck	16–20 MPa
Flöde	1,1 L/min
Rotationshastighet	2600 rpm
Tankkapacitet	12 L
Tanktyp	Stål eller plast (vit eller svart)
Verkningssätt	Enkelverkande
Strömförsörjning	12 V batteri, ström 200 A rekommenderas
Oljeutloppsanslutning	SAE#6-kontakt
Arbetscykel	S3: 30 s drift, 270 s stopp, max 180 s kontinuerligt
Rekommenderad hydraulolja	ISO VG46 (temp. <50°C), ISO VG68 (temp. >50°C), viskositet 22-46 mm²/s
Drifttemperatur	-10 till 80°C
Skyddsklass	III
Huvudfunktioner	Högtryckspumpning, styrd sänkning med magnetventil, fjärrkontroll
Underhåll och rengöring	Håll oljenivån, byt olja efter 100 h därefter 1 år/1500 h, filtrera med precision 25-30 µm
Säkerhet	Vänd inte motorns rotationsriktning, kör inte torrt, tätt hölje
Reservdelar	Extra SAE#6-kontakt, fjärrkontroll, elektromagnetisk spole, filter
Reparerbarhet	Rengöring av filter och ventiler, byte av tätningar

Vanliga frågor - ZXDC12V-1.6KW-D-12L Vevor

Vilken matningsspänning krävs?

Hydraulaggregatet fungerar på 12 V DC. Batteriet måste leverera en ström på minst 200 A för optimal drift.

Vilken hydraulolja ska användas?

Använd en slitstark hydraulolja med viskositet 22-46 mm²/s. Rekommenderat: ISO VG46 för temperaturer under 50°C, ISO VG68 för temperaturer över. Filtrera oljan med en precision på minst 25 µm.

Hur ansluter man strömförsörjningen?

Anslut batteriets positiva pol till reläets positiva pol, och den negativa polen till motorns negativa pol. Använd en kopparkabel med tvärsnitt 20-25 mm².

Vilken arbetscykel rekommenderas?

Systemet är utformat för intermittent drift: 30 sekunders körning, 270 sekunders stopp, med en maximal kontinuerlig arbetstid på 180 sekunder.

Hur ställer man in maximalt tryck?

Trycket är förinställt från fabrik. Du kan justera det med tryckregulatorns knapp, men överskrid inte 16 MPa (märktryck).

Vad gör man om cylindern inte går upp eller går upp ojämnt?

Kontrollera oljenivån (den ska vara 3-5 cm under tankens ovansida). Se till att oljan har rätt viskositet och att sugfiltret inte är igensatt. Kontrollera också slangarnas täthet.

Vad gör man om cylindern inte går ner eller går ner ojämnt?

Rengör filtret på magnetventilen eller manuella ventilen. Kontrollera att gasreglaget inte är blockerat och justera det vid behov.

Hur byter man hydraulolja?

Töm efter de första 100 timmarna av arbete, därefter en gång per år eller varje 1500 timmar. Fyll på med ny olja filtre rad med max 30 µm.

Vilka är de väsentliga säkerhetsåtgärderna?

Kör aldrig motorn torr, vänd inte rotationsriktningen (moturs sett bakifrån), och se till att anslutningsboxen är fukttät. Produkten har skyddsklass III.

Vad gör man vid uteblivet tryck?

Kontrollera att backventilen är tät. Rengör den eller byt oljetätning och olja vid behov. Se också till att ledningarna är rena.

BRUKSANVISNING ZXDC12V-1.6KW-D-12L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HYDRAULIKKRAFTSENHET

SERIE: ZXDC12V-1.6KW-D-XL

TIPS: X ÄR 3/4/4.5/6/7/8/10/12/13/14/15/20)

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISK

POWER ENHET

SERIE: ZXDC12V-1.6KW-D-XL

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning- För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.
	Denna produkt är av skyddsklass III.
DC Likström

INSTRUKTIONER

Den hydrauliska kraftenheten integrerar en högtrycksväxelpump, DC-motor, integrerat multifunktionsblock, olika hydraulventiler, oljetank och andra komponenter organiskt. Det är en typisk hydraulisk krets för uppstart och avstängning. Den andra avlastningsventilen i systemet utför kontroll av nedåtgående tryck och den tryckkompenserade flödesventilen justerar automatiskt fallhastigheten. Denna produkt används ofta i små dumprar, hydrauliska vinschar m.m.

FÖRSIKTIGHET

Batteriströmmen måste vara tillräcklig, ström på 200A och spänning ska matcha maskinen. När fordonets hydraulpump är ett S3-arbetssystem, inte kontinuerligt drift, 30 sekunder till start, 270 sekunder till stopp, max arbetstid 180 sekunder, intermittent 360 sekunder. Kontinuerlig arbetstid som är för lång kommer att orsaka motorkortslutning eller skada. När den hydrauliska kraftenheten som produceras av vårt företag län

fabriken har systemtrycket ställts in. Om ändringar behövs kan användarna justera systemtrycket själva genom en tryckregulatorknopp beroende på situationen. Ändå kan det inte överstiga systemets nominella tryck (16 MPa). Kontrollera anslutningen av motorn och den elektromagnetiska ventilen noggrant, och det är strängt förbjudet att göra en virtuell anslutning. Under den första installationen och felsökningen, var uppmärksam på att behålla oljenivå inuti oljetanken, och efter en arbetscykel, oljetanken bör fyllas, men det kan inte överfyllas.

Motoranslutningsboxen ska vara vattentät och fuktsäker.

När du ansluter för första gången, tumma motorn för att noggrant kontrollera motorns riktning. Från den bakre änden av motorn, rotationen riktningen är moturs. Det är absolut förbjudet att vända rotation av motorn och tomgång utan olja.

När oljetanken är fylld måste hydrauloljan filtreras med en noggrannhet på inte mindre än 25μm.

Kraftenheten kan inte filtrera bort föroreningar inuti hydraulcylindern.

Därför måste insidan av hydraulcylindern vara ren för att undvika ventilfel. Slangen måste också vara ren.

SPARA DESSA INSTRUKTIONER

TEKNISKA PARAMETRAR

Handling	Enda
spänning	12 V
Reservoarkapacitet	3/4/4,5/6/7/8/10/12/13/14/15/20 Quart
Driva	1,6 KW
Roterande hastighet	2600 RPM
Tryck	16~20 MPa
Trafik	1,1 ml/r
	Stål eller plastTankmaterial
	Vit eller svartTank färg

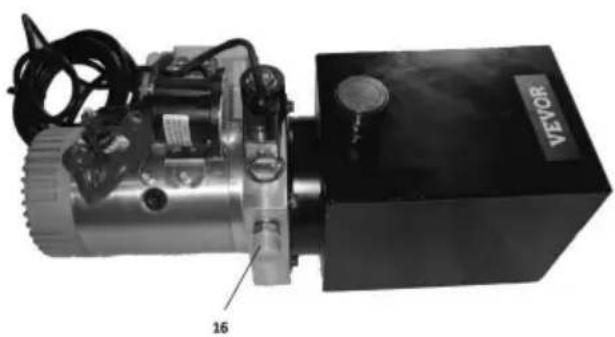

DELAR ILLUSTRATION

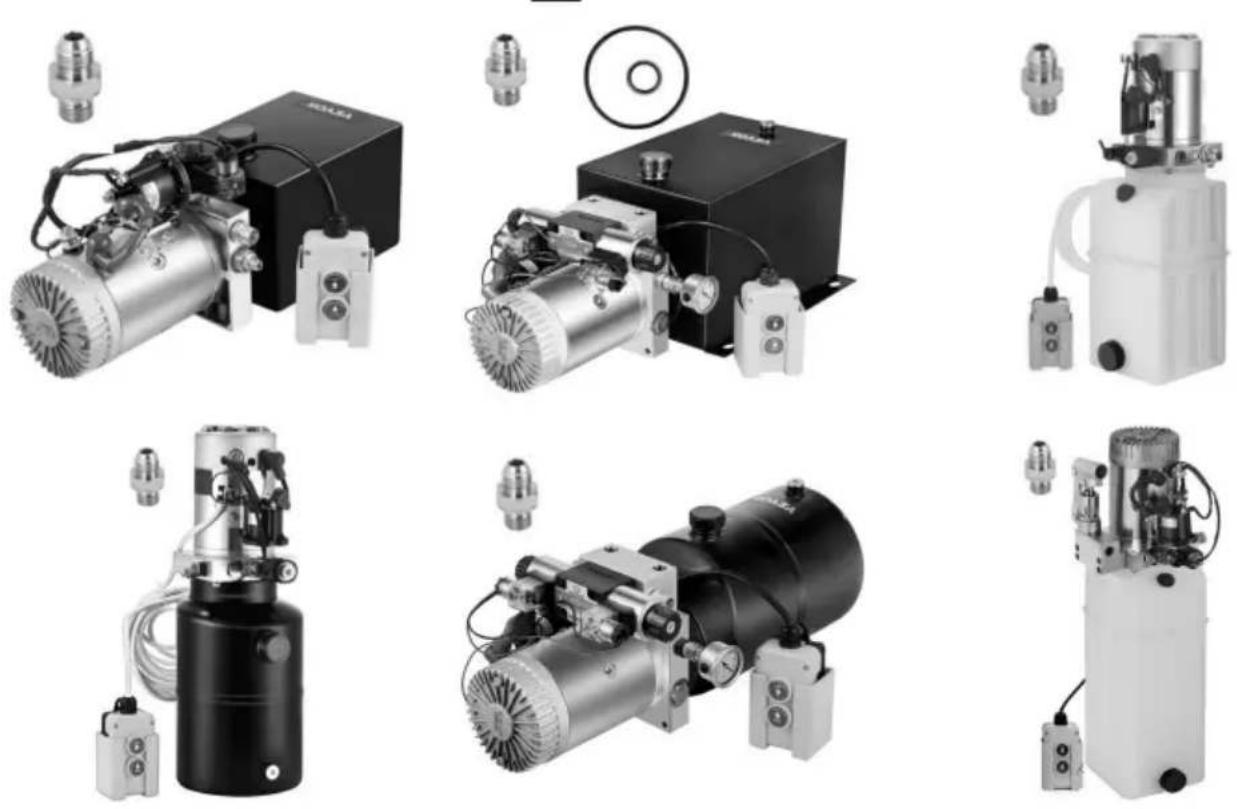

Hydraulaggregatet är färdigmonterat. Den kommer med en

handhållen fjärrkontroll och 1 extra SAE#6 -kontakt för

ersättning. Hela kraftenheten är lätt att koppla och lätt att använda.

Dellista

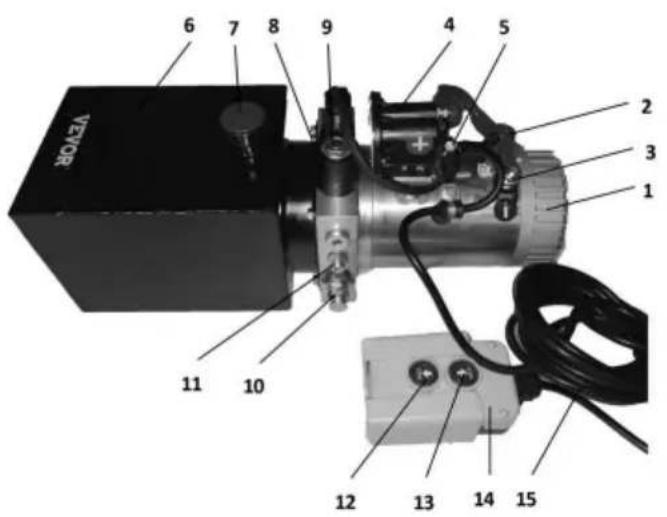

1 Elektronisk motor	9 Normalt stängd magnetventil
2 Den elektroniska motorns positiva pol 10 Överströmningsventil
3 Den elektroniska motorns negativa pol 11 Strypventil
4 Relä	12 Ned-knapp
5 Reläets positiva pol	13 Upp-knapp
6 Reservoar	14 Kontrollbox
7 Reservoarpåfyllning	15 Styrkabel
8 Elektromagnetisk spole A	16 Oljeutlopp

1. Fyll på hydraulolja från reservoarpåfyllaren tills den är 3 cm till 5 cm under reservoarens övre yta.
2. Den positiva polen på strömförsörjningen ska anslutas till

reläets positiva pol, medan strömförsörjningens negativa pol ska anslutas till den elektroniska motorns minuspol. Strömförsörjningskabeln måste vara koppartråd med ett tvärsnitt på 20 till 25 mm².

1. Anslut strömförsörjningen korrekt och installera sedan oljeledningarna. Tryck sedan på upp-knappen för att starta motorn. Motorn driver oljepumpen som genererar tryck och gör att olja töms ut. Släpp upp-knappen; motorn ska sluta fungera.
2. Vid slutet av hydraulcylinderns rörelse, tryck på nedåt-knappen för oljeretur. Motorn behöver inte fungera i denna process. Detta ska tända indikatorlampan för den elektromagnetiska spolen samt generera magnetisk kraft för att trycka på den elektromagnetiska ventilen. Detta tillåter oljan att cirkulera och hydraulcylindern att återgå till sin ursprungliga plats.
3. När motorn arbetar för att tömma olja och generera tryck, måste den elektromagnetiska spolen stängas av, och dess indikatorlampa ska inte lysa.

VANLIGA FEL OCH FELSÖKNING

1. Går inte upp (förflyttar sig inte) eller stiger (förflyttar sig inte) instabilt.

a. För låg oljenivå i oljetanken; tillsätt olja till angiven nivå. b. Den hydrauliska kraftenheten bör använda antislitagehydraulolja med en kinematisk viskositet på 22-46 mm²/s (50°C). ISO VG46 rekommenderas när oljetemperaturen är under 50°C, medan ISO VG68 rekommenderas när oljetemperaturen är över 50°C. Den tillsatta oljan bör filtreras av ett filter med en filtreringsnoggrannhet på 30 µm. Oljevolymen ska vara 80 % av oljetankens effektiva kapacitet. Oljetemperaturen är vanligtvis mellan -10~80°C, och lågtemperaturhydraulikolja bör användas för extremt kalla områden, som ISO VG32. Dessa åtgärder kan effektivt förlänga livslängden för det hydrauliska systemet och de hydrauliska komponenterna och förbättra stabiliteten och tillförlitligheten hos den hydrauliska kraftenheten. c. Blockerad oljefiltersil, tvätta eller byt ut filtersilen.

d. Otätat eller läckande oljesugrör, kontrollera läckaget eller oförseglat ställe och reparera eller byt ut röret. e. Ostängd elektromagnetisk ventil eller handventil, tvätta elektromagnetisk ventil och handventil eller byt ut oljan.

1. Tappar inte eller tappar inte

instabilt. a. Blockerad elektromagnetisk ventil eller handventilfilterskärm, rengör filterskärmen och den elektromagnetiska ventilen.

b. Blockerad gasspjällsventil, justera spjällventilen.

1. Trycker inte

a. Otätad backventil, tvätta backventilen eller byt ut oljetätningen och oljan.

ENKEL IGÅNGSDIAGRAM

1. Manöverdon och rörledningar bör hållas rena för att förhindra att främmande material förs in i systemet.
2. Reservoaren ska vara tillräckligt fylld med olja. Rätt påfyllning behövs efter vissa arbetscykler. Det kan skada oljepumpen och kapslingen om oljepumpen suger luft.
3. Hydrauloljan ska bytas efter att ha arbetat i 100 timmar sedan den första fyllningen. Därefter ska hydrauloljan bytas en gång per år eller vid cirka 1500 arbetstimmar.
4. Hydrauloljans viskositet bör vara 22-46 mm²/s.
5. Hydraulolja med hög viskositet bör användas vid högtemperaturarbetsmiljö, medan lågviskös hydraulolja bör användas i lågtemperaturmiljö.
