INSTRUKCJA OBSŁUGI SSG-04 Vevor

WSKAZÓWKI Montaż tej maszyny do gry Score Arcade zajmie około 3 godzin, zaleca się, aby obsługiwały ją 2 osoby.

INSTRUKCJE BEZPIECZEŃSTWA

Dziękujemy za korzystanie z tego produktu. Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może spowodować poważne obrażenia.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Zgodność oznacza certyfikat bezpieczeństwa WE.
	PRAWIDŁOWA UTYLIZACJA Tenprodukt podlega przepisom europejskiej dyrektywy 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.Oznaczonych w ten sposób produktów nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.
	Informacje FCC: UWAGA:Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom: 1) Ten produkt możepowodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B.zgodnie z częścią 15 przepisów FCC, te limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić, wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków. Zmiana orientacji lub położenia anteny odbiorczej. Zwiększenie odległości między produktem a odbiornikiem.Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
3. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu odnoszą się wyłącznie do produktu w całości i prawidłowo zmontowanego.
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

1. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
2. Płyta jest ciężka; należy zwrócić uwagę na jej montaż, aby jej nie uszkodzić. W razie potrzeby należy poprosić kogoś o pomoc w montażu.
3. Montażu mogą dokonywać wyłącznie osoby dorosłe.
4. OSTRZEŻENIE: Ten produkt zawiera małe części. W przypadku połknięcia istnieje ryzyko zadławienia. Trzymaj te małe części z dala od dzieci podczas montażu!
5. Przed pierwszym użyciem urządzenia należy usunąć wszelkie materiały promocyjne i opakowania.

UWAGA!

OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je do wykorzystania w przyszłości. Materiały opakowaniowe nie są zabawką.

UWAGA! Nie pozwól dzieciom bawić się materiałami opakowaniowymi. Jeśli połkną materiały opakowaniowe, uduszą się!

OSTRZEŻENIE! RYZYKO ZADŁAWIENIA — małe części. Nie dla dzieci poniżej 3 lat. Montaż przez osobę dorosłą OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO ZADŁAWIENIA — Małe części. Nie dla dzieci poniżej 3 roku życia.

Złożony przez osobę dorosłą.

ZAPISZ TE INSTRUKCJE

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM LUB ŚMIERCI SPOWODOWANEJ PRZEWROĆENIEM: 1. Aby

uniknąć wypadków lub obrażeń spowodowanych ostrymi krawędziami, należy ostrożnie składać i używać urządzenie.

1. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
2. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
3. Jeśli jakiekolwiek części są brakujące, uszkodzone lub zużyte, należy zaprzestać korzystania z przedmiotu do czasu wykonania naprawy i zainstalowania części zamiennych.
4. Nie przekraczaj podanego udźwigu. Przed zastosowaniem obciążenia dokręć mocno wszystkie pokrętła. Uważaj na obciążenie dynamiczne! Nagły ruch obciążenia może na krótko spowodować nadmierne obciążenie, powodując awarię produktu.
5. Staraj się, aby ciężar nie skupał się w jednym miejscu, co mogłoby spowodować przewrócenie się stołu.

OSTRZEŻENIE: Nie wchodzą na maszynę, aby grać, unikaj wywrócenia

IDENTYFIKATOR SPRZĘTU

(W celu zachowania skali)

H1 - 3,5 mm x 18 mm

Okrągły krzyżak

Śruba z łbem

sześciokątnym (24 szt.)

Wysokość 2 - 3,5 mm x 28 mm

Okrągły krzyżak

Śruba z łbem

sześciokątnym (28 szt.)

H3 - 3,5 mm x 12 mm

Okrągły krzyżak

Śruba z łbem

sześciokątnym (98 szt.)

H4 - 6 mm x 25 mm

Śruba imbusowa (16

szt.)

H5 - 6,5 mm x 18 mm

Podkładka płaska

(16 szt.)

H6 - Podkładka zabezpieczająca M6

(16 szt.)

H7 - 3,5 mm x 14 mm

Okrągły krzyżak

Śruba z łbem

sześciokątnym (12 szt.)

Klucz imbusowy T1-M6

(1 szt.)

IDENTYFIKATOR CZĘŚCI

(Nie w skali)

P1 - Fartuch na przednią
nogę (1 szt.)

P2 - Lewa przednia noga
(montowana z P17) (1 szt.)

P3 - Prawa przednia noga
(montowana z P18) (1 szt.)

P4 Dolna deska zatrzymująca piłki
(1 szt.)

P5 - Tarcza do gry z
czujnikami punktacji (1 szt.)

P6- Górna szyna plastikowa
Zaślepka

narożna (2 szt.)

P7 - Prawy obrońca
Noga szafki (1
szt.)

P8 - Lewy obrońca
Noga szafki (1
szt.)

P9 - Tablica z grafika
(1 szt.)

P10 - Szafka górna
Panel dla Scorera
(1 szt.)

23-3/8" 34-3/8"

P11 - Górna część pleców
Zarząd gabinetu
(1 szt.)

P12 - Dolna część pleców
Zarząd gabinetu
(1 szt.)

P14 - Fartuch prawy
(1 szt.)

(Z przełącznikiem ON/OFF + okablowaniem)
P15 - Lewa górna szyna z
Przełącznik sterujący i okablowanie
(1 szt.)

P16-Prawa górna szyna
(1 szt.)

Czarny
Malarstwo

P17-Lewa noga
(montowana z P2) (1 szt.)

P18 - Prawa noga
(montowana z P3) (1 szt.)
Black Painting
P19-Boisko z
Rampa końcowa
(1 szt.)

4-3/4" J

P20 - Drewniany wspornik (zapakowany z
czarnymi plastikowymi wspornikami w kształcie litery „l
(1 szt.)

P21 - Płytka łącząca (2 szt.)

Dolna deska
(1 szt.)

P22 - Pole bramkowe P23 - Metalowa płyta łącząca

P24 - Środkowa deska podporowa (2
szt.)

P25 - Deska podporowa końcowa
(1 szt.)

P26 - Zwrot piłek plastikowych
(1 szt.)

P27 - Przezroczysty pleksiglas
(1 pc)

P28 - Dolny przód
Zarząd gabinetu
(1 szt.)

P29 - Electronic Scorer
(1 szt.)

P30 - Czarny plastik
Uchwyt „L" (6
szt.)

P31 - Lewy plastik
Listwa
wykończeniowa (1 szt.)

P32 - Prawy plastik
Listwa
wykończeniowa (1 szt.)

usta c- \

P33 - Złącze plastikowe
(Od pola gry do przedniej nogi)
(1 szt.)

IDENTYFIKATOR AKCESORIÓW

(Nie w skali)

A1 - Zasilacz sieciowy
(1 szt.)

A2 - Piłka
(4 szt.)

1 szt. - P13 1 Lewy fartuch boczny szt. - -P14 1 szt. Fartuch prawy 10 szt. - P23 Metalowa płytka łącząca 40 szt. - H3 Śruba z łbem okrągłym Phillips

P15 - Lewa górna szyna z przełącznikiem sterującym szt. - P16 Prawa górna szyna

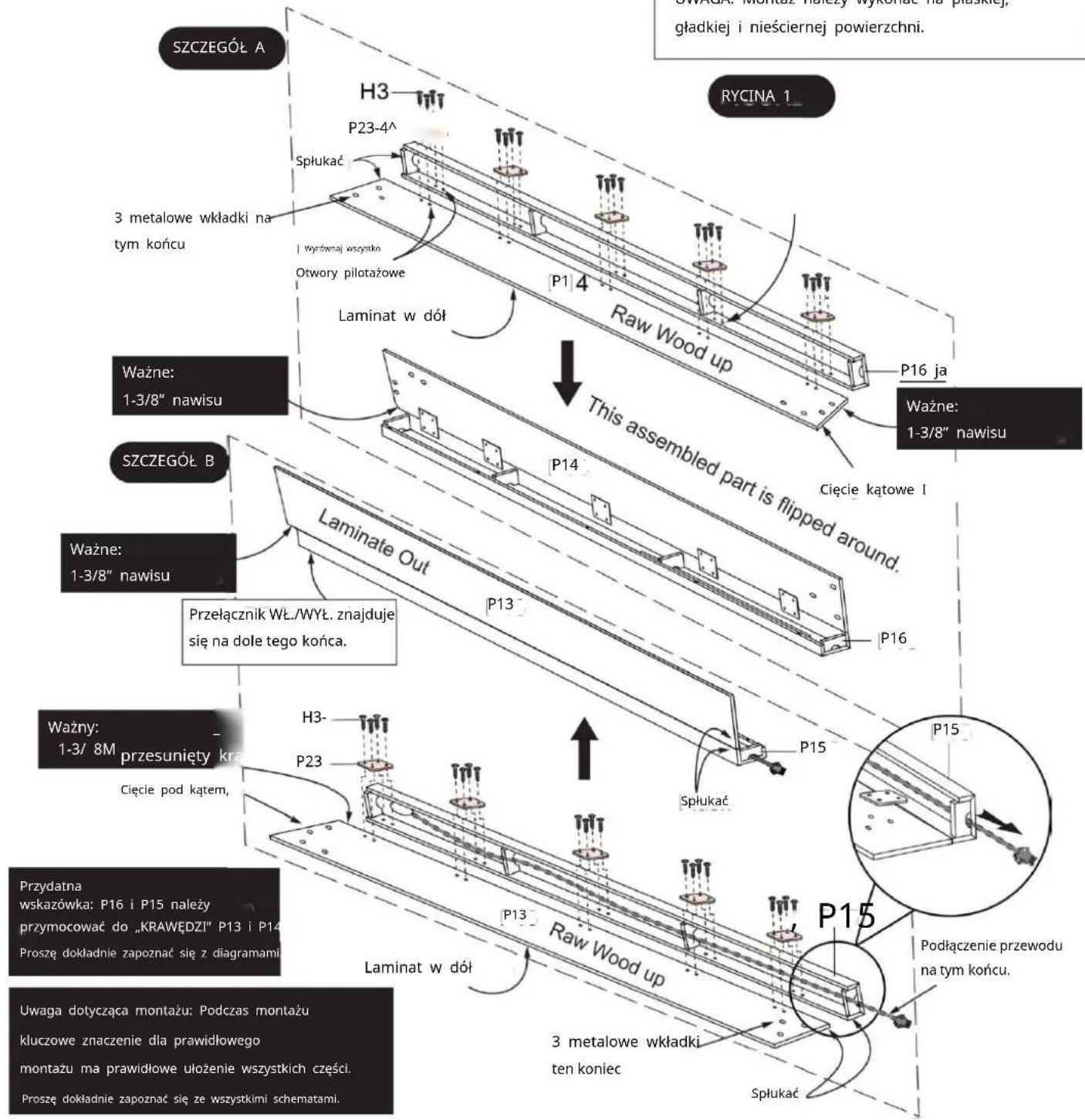

KROK 1

Przymocuj prawy fartuch boczny P14 do prawej górnej szyny P16 za pomocą metalowych płytek łączących P23 i otworów pilotażowych na P14/P16, używając śrub z łbem okrągłym krzyżakowyń, jak pokazano na SZCZEGÓŁACH A.

Przymocuj lewy fartuch boczny P13 do lewej górnej szyny P15 za pomocą metalowych płytek łączących P23 i otworów pilotażowych na P13/P15, używając śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH B.

Dokręć, ale NIE wyrywaj śrub H3.

UWAGA: Montaż należy wykonać na płaskiej, gładkiej i nieściernej powierzchni.

SZCZEGÓŁ A H3 P23-4^ Splukać 3 metalowe wkładki na tym końcu I wycównaj wszystko Otwory pilotażowe P1 4 Raw Wood up Laminat w dół P16 ja Ważne: 1-3/8" nawisu This assembled part is flipped around. Cieście kątowe I Ważne: 1-3/8" nawisu SzCZEGÓŁ B Laminate Out P13 Przełącznik WŁ./WYL. znajduje się na dole tego końca. Ważne: 1-3/8" nawisu Przydatna wskazówka: P16 i P15 należy przymocować do „KRAWĘDZI” P13 i P14 Proszę dokładnie zapoznać się z diagramami. P23 H3- Splukać P15 Podłączenie przewodu na tym końcu. P13 Raw Wood up Laminat w dół P15 3 metalowe wkładki ten koniec Splukać Uwaga dotycząca montażu: Podczas montażu kluczowe znaczenie dla prawidłowego montazu ma prawidłowe ułożenie wszystkich części. Proszę dokładnie zapoznać się ze wszystkimi schematami.

CZEŚCI POTRZEBNE

1 szt. - P19 Pole gry z rampą końcową

10 szt. - Śruba z łbem okrągłym H2 Phillips

A

KROK 2

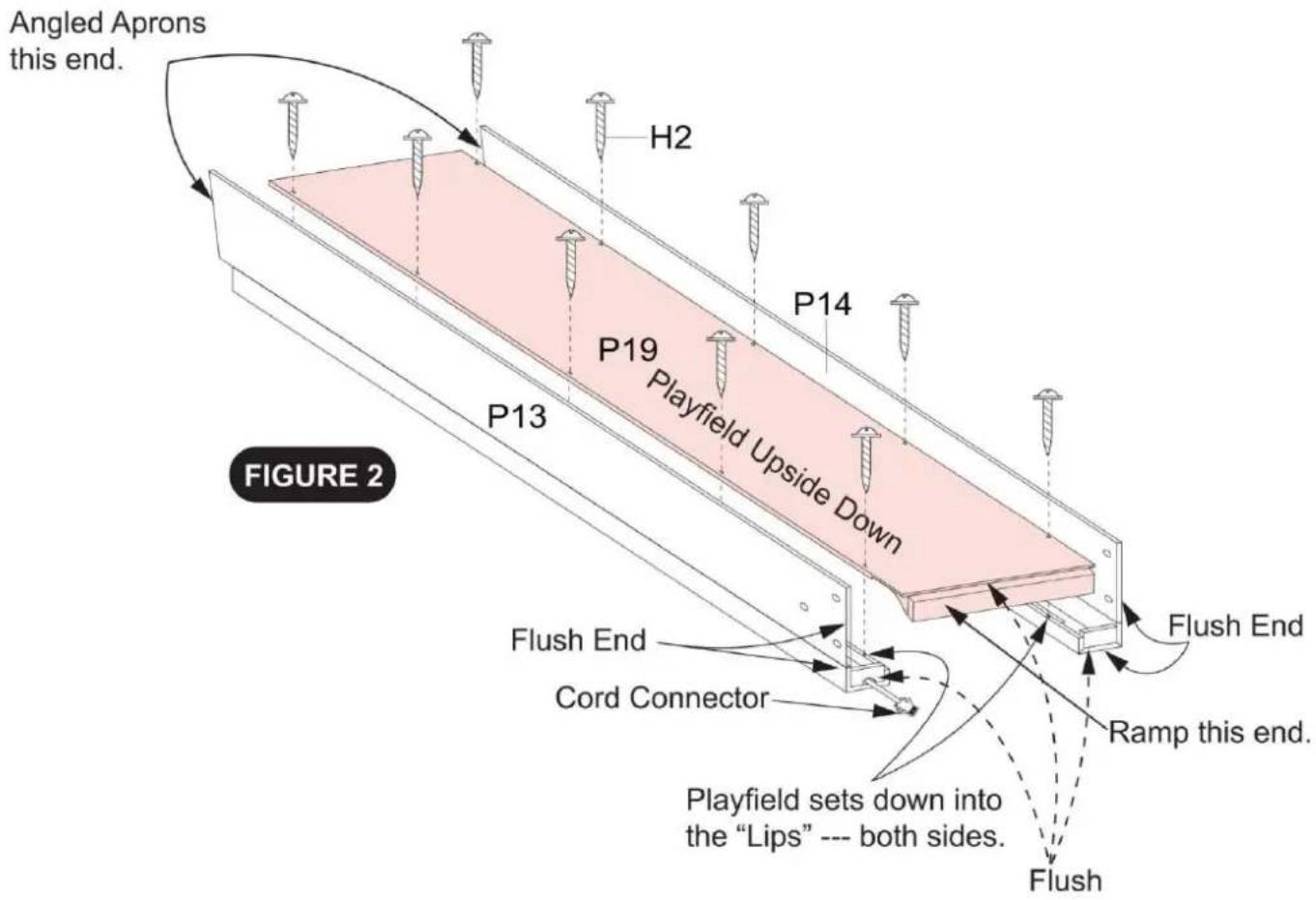

Przymocuj pole gry P19 do zestawów STEP 1, używając otworów pilotażowych i okrągłych śrub Philips H2, jak pokazano na RYSUNKU 2.

Dokręć, ale NIE wyrywaj śrub H2.

Uwaga dotycząca montażu: Podczas montażu kluczowe znaczenie dla prawidłowego montażu ma prawidłowe ułożenie wszystkich części.

Proszę dokładnie zapoznać się ze wszystkimi schematami.

CZEŚCI POTRZEBNE

1 szt. - P1 Fartuch końcowy

1 szt. - P18 prawa noga

1 szt. - P2 Lewa przednia noga

4 szt. - H2 śruba z łbem okrągłym Phillips 20 szt.

1 szt. - P3 Prawa przednia noga

- H3 śruba z łbem okrągłym Phillips 6 szt. - P23

1 szt. - P17 Lewa noga

metalowa płytka łącząca

KROK 3

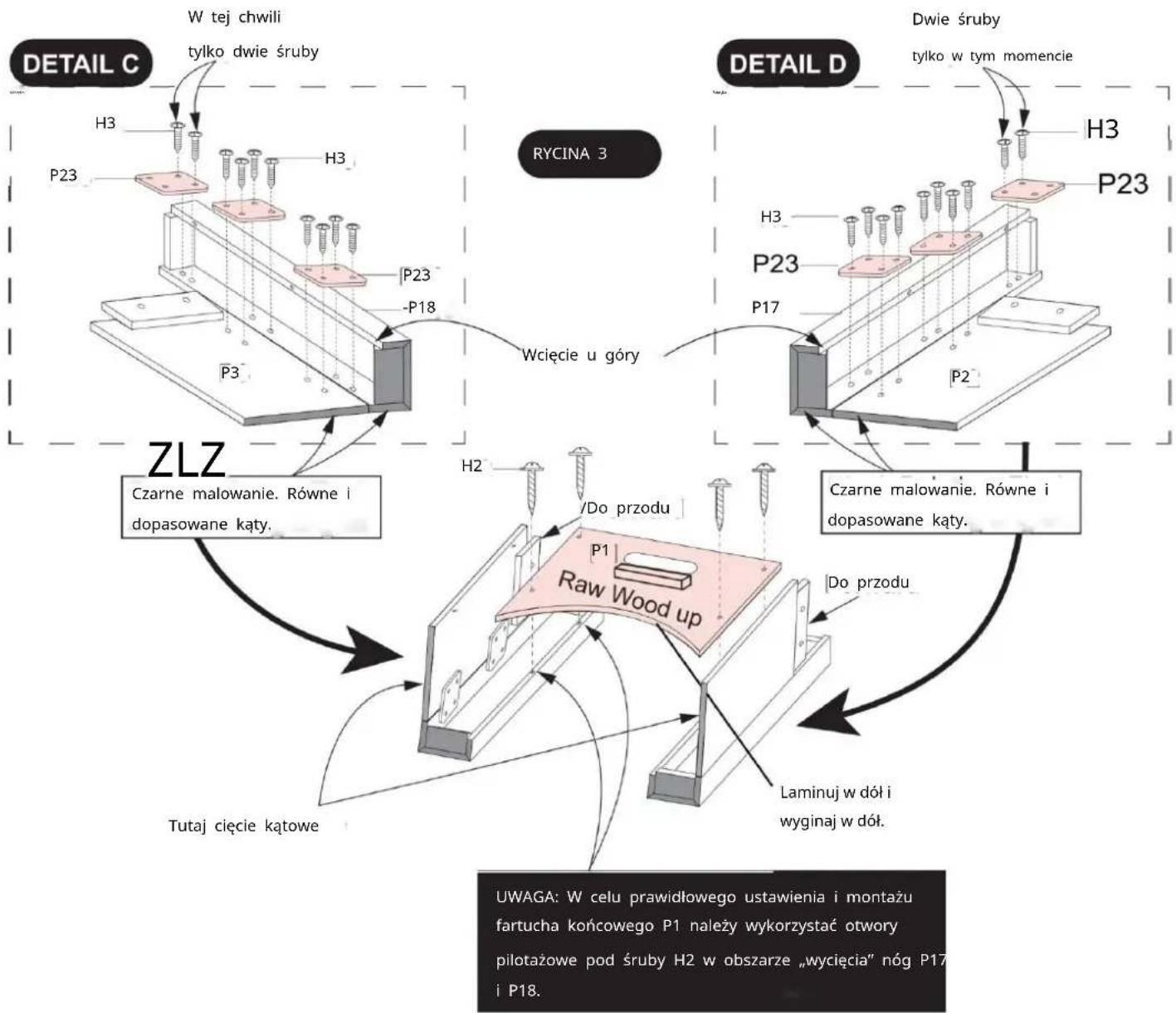

Przymocuj prawą przednią nogę P3 do prawej nogi P18 za pomocą metalowych płytek łączących P23, otworów pilotażowych i śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH C.

Przymocuj lewą przednią nogę P2 do lewej nogi P17 za pomocą metalowych płytek łączących P23, otworów pilotażowych i śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH D.

Przymocuj zespoły SZCZEGÓŁÓW C I D do fartucha końcowego P1, używając otworów pilotażowych i śrub złbem okrągłym krzyżakowym H2, jak pokazano na RYSUNKU 3.

Dokręć, ale NIE wyrywaj śrub H2, H3.
    subgraph_DETAIL_C["DETAIL C"]
        A["P23"] --> B["P3"]
        B --> C["H3"]
        C --> D["W tej chwili"]
        D --> E["tylko dwie śruby"]
        E --> F["H3"]
        F --> G["P23"]
        G --> H["-P18"]
    end

    subgraph_DETAIL_D["DETAIL D"]
        I["P23"] --> J["P2"]
        J --> K["H3"]
        K --> L["P23"]
        L --> M["-P17"]
        M --> N["Wcięcie u góry"]
        N --> O["ZLZ Czarne malowanie. Równe i dopasowane kąty."]
        O --> P["Tutaj cięcie kątowe"]
        P --> Q["Raw Wood up"]
        Q --> R["H2"]
        R --> S["/Do przodu"]
        S --> T["P1"]
        T --> U["Laminuj w dół i wyginaj w dół."]
        U --> V["Czarne malowanie. Równe i dopasowane kąty."]
        V --> W["Do przodu"]
    end

    style DETAIL_C fill:#f9f,stroke:#333
    style DETAIL_D fill:#f9f,stroke:#333

CZEŚCI POTRZEBNE

1 szt. - plastikowy łącznik P33 (od boiska do przedniej nogi)

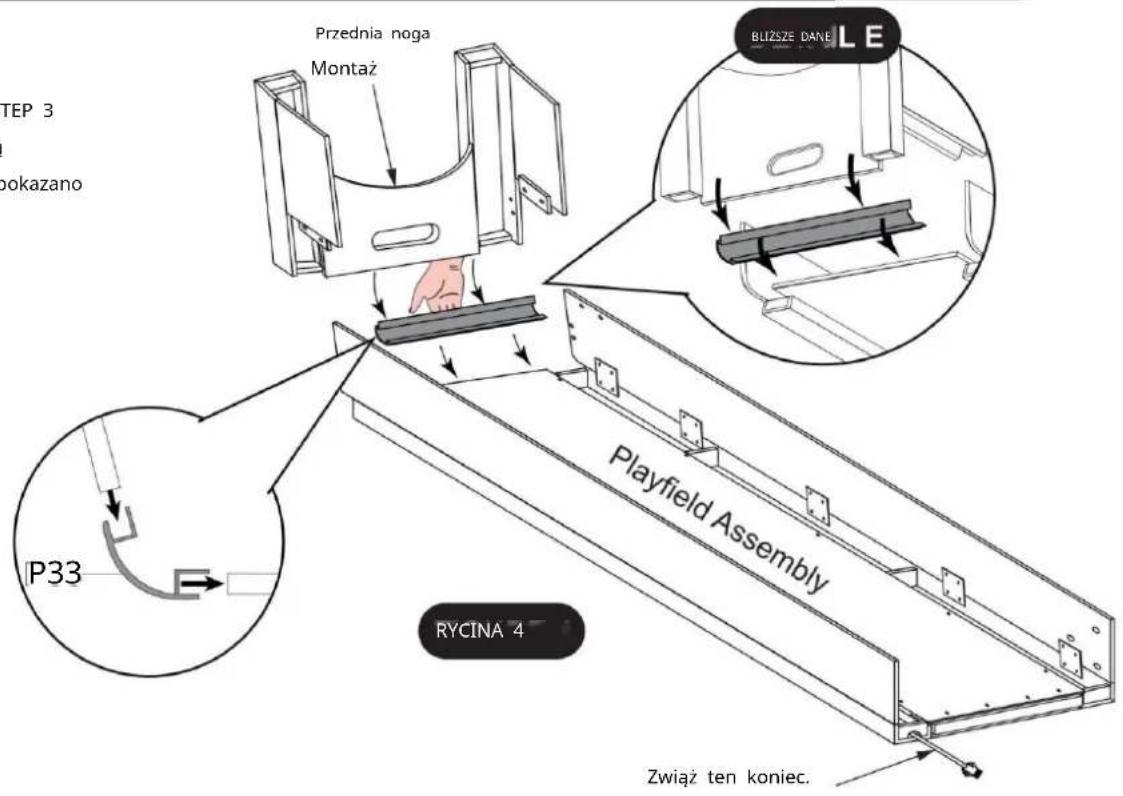

KROK 4

Podłącz zespół przedniej nogi STEP 3 do zespołu pola gry za pomocą plastikowego łącznika P33, jak pokazano na RYSUNKU 4.

Przednia noga Montaż P33 RYCINA 4 Związ ten koniec. BLIŻSZE DANĘ LE STEP 3 bokazano

CZEŚCI POTRZEBNE

4 szt. - H1 Śruba z łbem okrągłym Phillips

4 szt. - Śruba z łbem okrągłym H3 Phillips

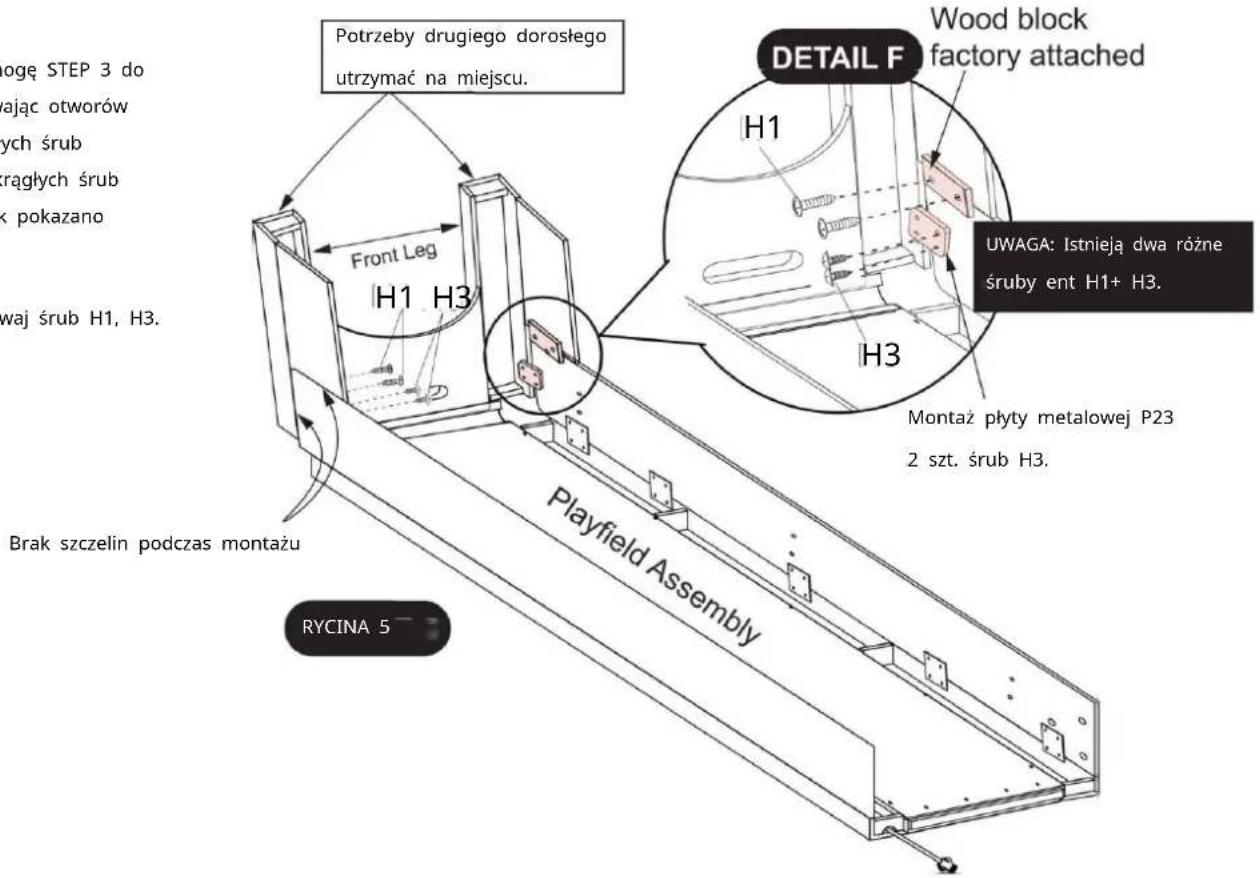

KROK 5

Przymocuj przednią nogę STEP 3 do zespołu STEP 2, używając otworów pilotażowych i okrągłych śrub krzyżakowych H1, okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 5.

Dokręć, ale NIE wyrywaj śrub H1, H3.

Potrzeby drugiego dorosłego utrząmać na miejscu. NOTE F Wood block factory attached H1 H3 Front Leg H1 H3 UWAGA: Istnieją dwa różne śruby ent H1+ H3. H3 Montaż płyty metalowej P23 2 szt. śrub H3. Playfield Assembly Brak szczelin podczas montażu RYCINA 5

CZEŚCI POTRZEBNE

2 szt. - P24 Środkowa deska podporowa 1 szt.

- P25 Końcowa deska podporowa 6 szt.

- P30 Czarny plastikowy wspornik „L”

12 szt. - Śruba z łbem okrągłym H7 Phillips

KROK 6

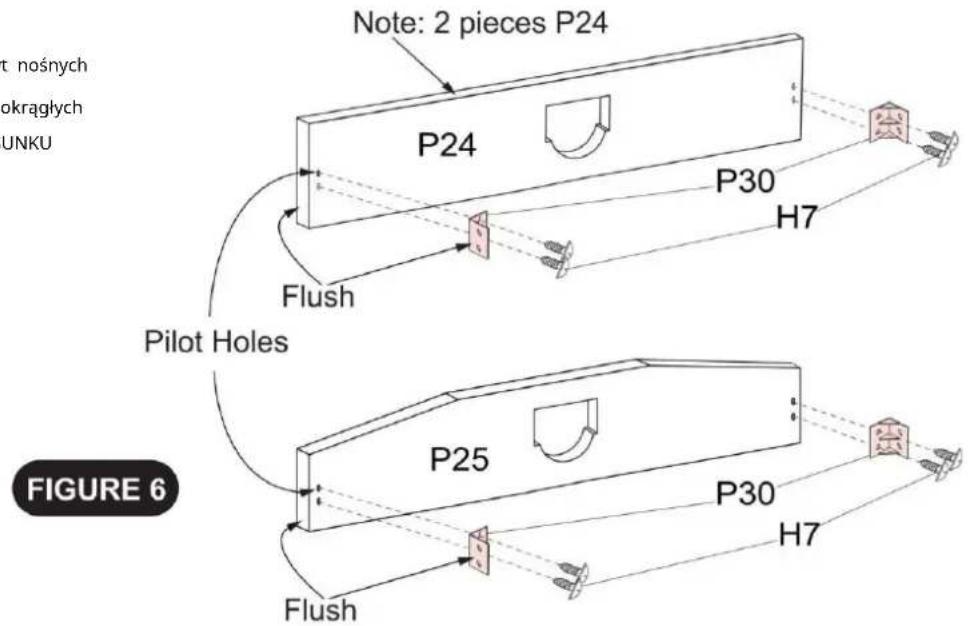

Przymocuj plastikowe uchwyty „L” P30 do płyt nośnych P241 P25, używając otworów pilotażowych i okrągłych śrub krzyżakowych H7, jak pokazano na RYSUNKU 6.

Dokręć, ale NIE wyrywaj H3 śruby.

Note: 2 pieces P24 P24 P30 H7 Flush Pilot Holes P25 P30 H7 Flush FIGURE 6

CZEŚCI POTRZEBNE

12 szt. - Śruba z łbem okrągłym H3 Phillips

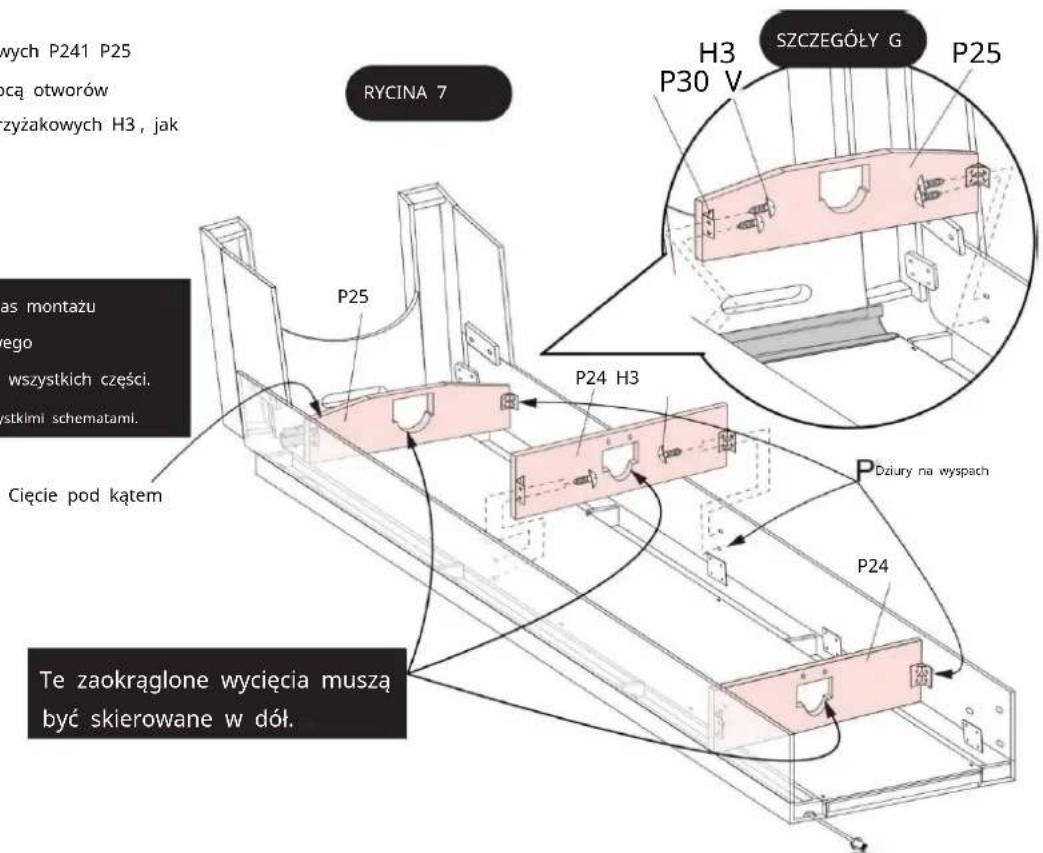

KROK 7

Przymocuj zespoły płyt podporowych P241 P25 do fartuchów bocznych za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 7.

Dokręć, ale NIE wyrywaj H3 śruby.

Uwaga dotycząca montażu: Podczas montażu kluczowe znaczenie dla prawidłowego montażu ma prawidłowe ułożenie wszystkich części. Proszę dokładnie zapoznać się ze wszystkimi schematami.

P241 P25 cą otworów zyżakowych H3, jak RYCINA 7 as montażu ego wszystkich części. stkimi schemataml. Cięcie pod kątem P25 P24 H3 H3 P30 V SZCZEGÓŁY G P25 P Dziury na wyspach P24 Te zaokrąglone wycięcia muszą być skierowane w dół.

CZEŚCI POTRZEBNE

2 szt. - P21 Płyta łącząca 6 szt. - Śruba imbusowa H4

6 szt. - Podkładka płaska H5 6 szt. - Podkładka zabezpieczająca H6

KROK 8

Przymocuj płytki łączące P21 do wewnętrznej strony boku

Fartuchy z użyciem śrub imbusowych H4, podkładek płaskich H5, H6

1 szt. - P20 Drewniana podpora 1 szt. - P26 Plastikowa kula zwrotna

2 szt. - Śruba z łbem okrągłym H3 Phillips

KROK 9

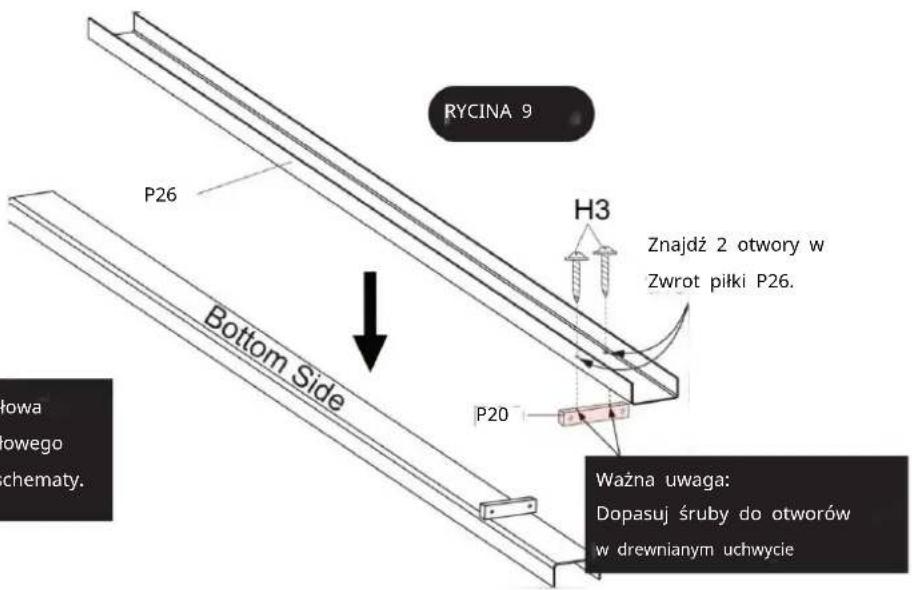

Przymocuj drewniany wspornik P20 do plastikowego elementu kulowego P26 za pomocą okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 9.

Dokręć, ale NIE wyrywaj H3 śruby.

Uwaga dotycząca montażu: Podczas montażu, prawidłowa orientacja wszystkich części jest krytyczna dla prawidłowego montażu. Proszę dokładnie przestudiować wszystkie schematy.

7

RYCINA 9 P26 H3 Znajdź 2 otwory w Zwrot piłki P26. Bottom Side P20 Ważna uwaga: Dopasuj śruby do otworów w drewnianym uchwycie

CZEŚCI POTRZEBNE

2 szt. - Śruba z łbem okrągłym H2 Phillips

KROK 10

Zamontuj i przymocuj plastikową kulkę powrotną P26 do płyt podporowych P24/25 za pomocą okrągłych śrub krzyżakowych H2, jak pokazano w SZCZEGÓŁACH I.

1 szt. - P22 Dolna deska do bramki

4 szt. - Śruba z łbem okrągłym H2 Phillips

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

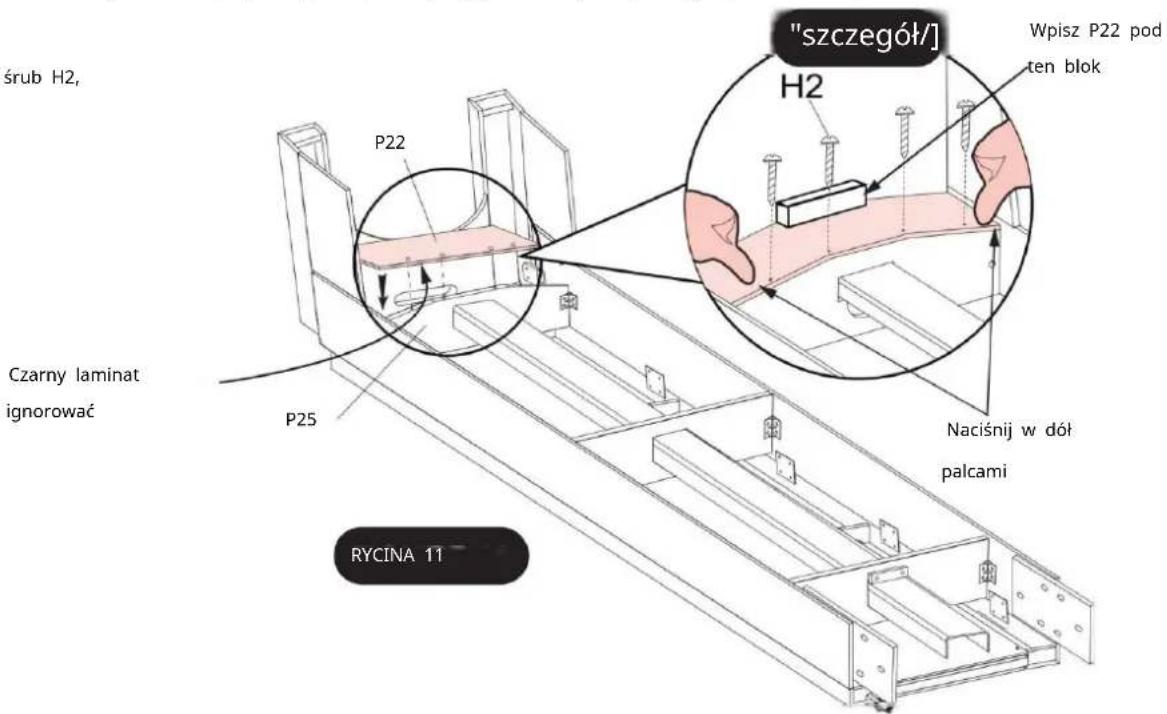

KROK 11

Przymocuj dolną deskę skrzynki bramkowej P22 do deski podporowej P25 za pomocą okrągłych śrub krzyżakowych H2, jak pokazano na SZCZEGÓŁACH J.

Dokręć, ale NIE wyrywaj śrub H2,

"szczegół/"] H2 Wpisz P22 pod ten blok P22 P25 Czarny laminat ignorować Naciśnij w dół palcami RYCINA 11

CZEŚCI POTRZEBNE

1 szt. P7 Prawa tylna noga

- 1 P8 Lewa tylna noga

szt. - 1 szt.- P28 Tylna tablica - D

4 szt. - Śruba z łbem okrągłym H2 Phillips

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

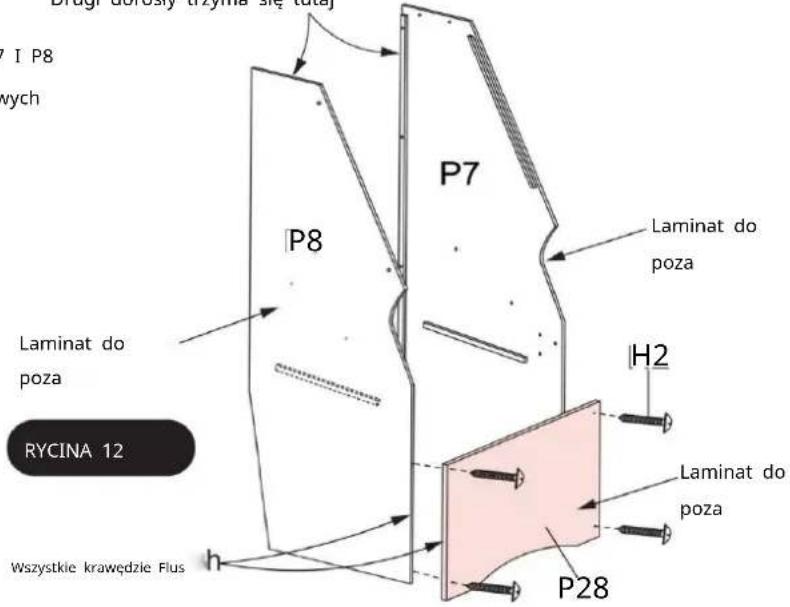

KROK 12

Przymocuj dolną przednią płytę szafki P28 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H2, jak pokazano na RYSUNKU 12.

Dokręć, ale NIE wyrywaj śrub H2.

Drugi dorosły trzyma się tutaj

P7 P8 Laminat do poza H2 P28 Laminat do poza RYCINA 12 Wszystkie krawędzie Flus

CZEŚCI POTRZEBNE

6 szt. - Śruba imbusowa H4 6 szt. - Podkładka płaska H5

6 szt. - podkładka zabezpieczająca H6

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

KROK 13

Przymocuj zespół STEP 12 do zespołu STEP 11 za pomocą śrub imbusowych H4, podkładek płaskich H5 i podkładek zabezpieczających H6, jak pokazano na RYSUNKU 13.

Dokręć wszystkie śruby H4 za pomocą klucza imbusowego T1... NIE dokręcaj ich nadmiernie.

Ostrożnie stań między lewą i prawą nogą szafki P7 i P8, aby zamontować i dokręcić śruby H4.

SZCZEGÓŁY K

P21 H5 H6 H4 jo

RYCINA 13

Krawędzie równe i ścisłe przylegające.

Przed dokręceniem upewnij się,

że nie ma żadnych szczelin.

POTRZEBNE CZĘŚCI 4 szt. -

1 szt. - P4 Dolna deska zatrzymująca piłkę

Śruba z łbem okrągłym H1 Phillips

KROK 14

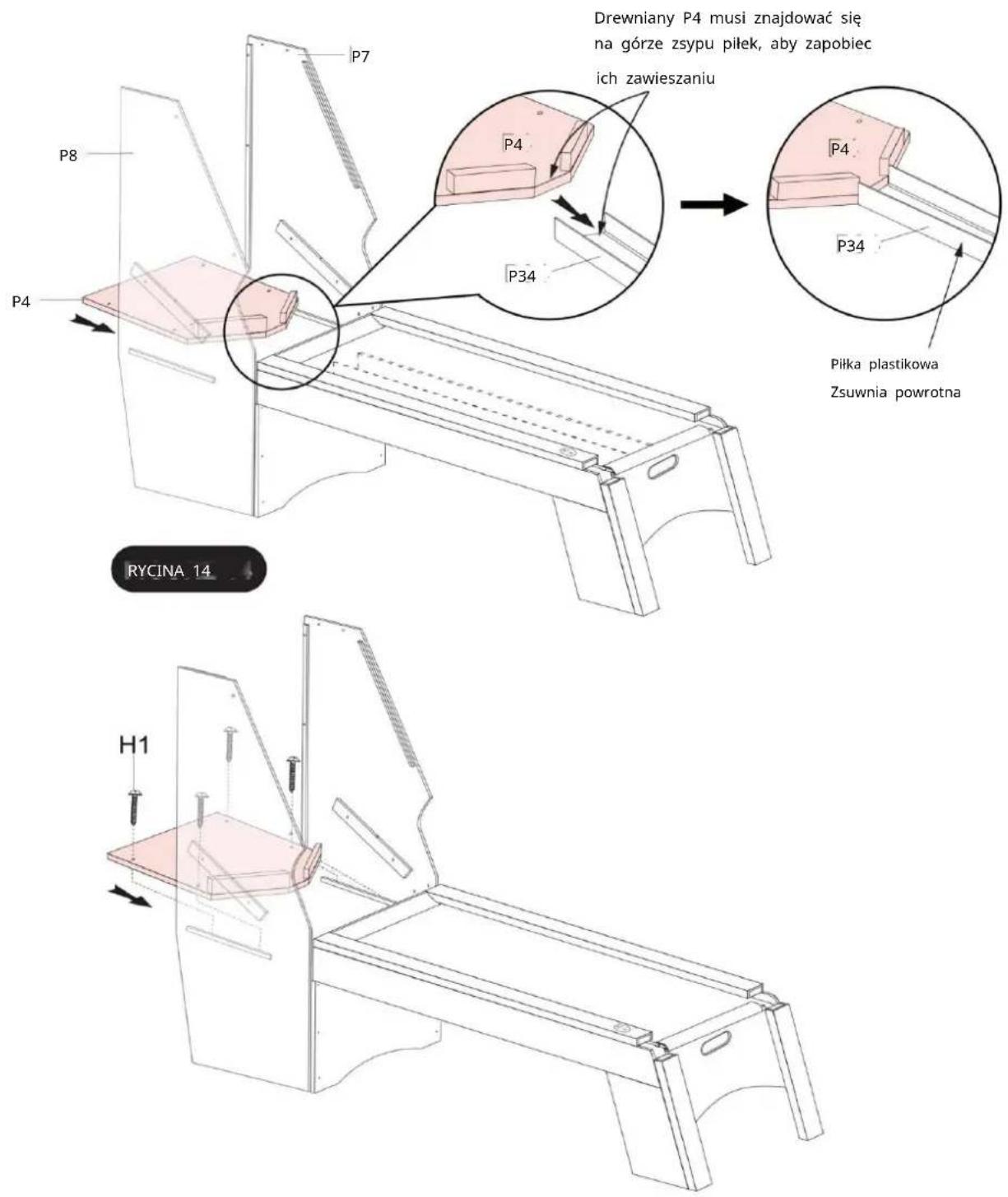

Przymocuj dolną płytę ogranicznika kulowego P4 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H1, jak pokazano na RYSUNKU 14.

Dokręć, ale NIE wyrywaj śrub H1.

Drewniany P4 musi znajdować się na górze zsypu piłek, aby zapobiec ich zawieszaniu P7 P8 P4 P34 P4 P34 Piłka plastikowa Zsuwnia powrotna RYCINA 14 H1

CZEŚCI POTRZEBNE

1 szt. - P5 Tarcza docelowa z czujnikami punktacji

2 szt. - Śruba z łbem okrągłym H2 Phillips

UWAGA: Do przytrzymywania P7+P8 w celu uniknięcia powstania szczelin między P7, P8 i P5 potrzebna jest druga osoba dorosła.

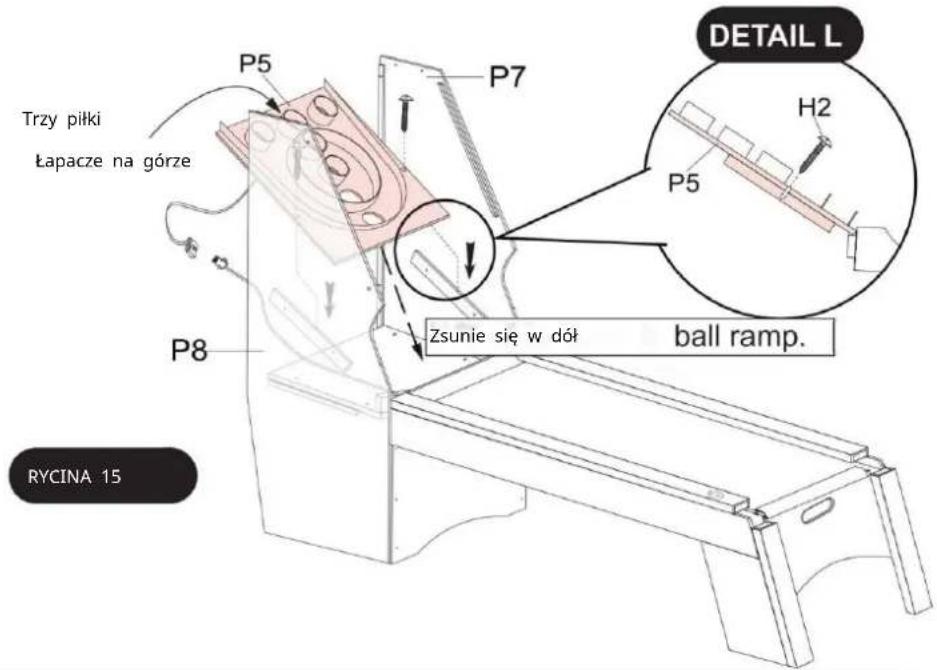

KROK 15

Zamontuj tarczę P5 na tylnych nogach P7 I P8, używając otworów pilotażowych i śrubokręta krzyżakowego H2

Śruby okrągłe pokazane na RYSUNKU 15.

Dokręć, ale NIE wyrywaj śrub H2.

Trzy piłki Łapacze na górze P5 P7 DETAIL L H2 P5 Zsunie się w dół ball ramp. P8 RYCINA 15

CZEŚCI POTRZEBNE

1 szt. - P10 Panel górny szafki do punktarki 1 szt. - P29

2 szt. - Śruba z łbem okrągłym H1 Phillips

Elektroniczna punktarka

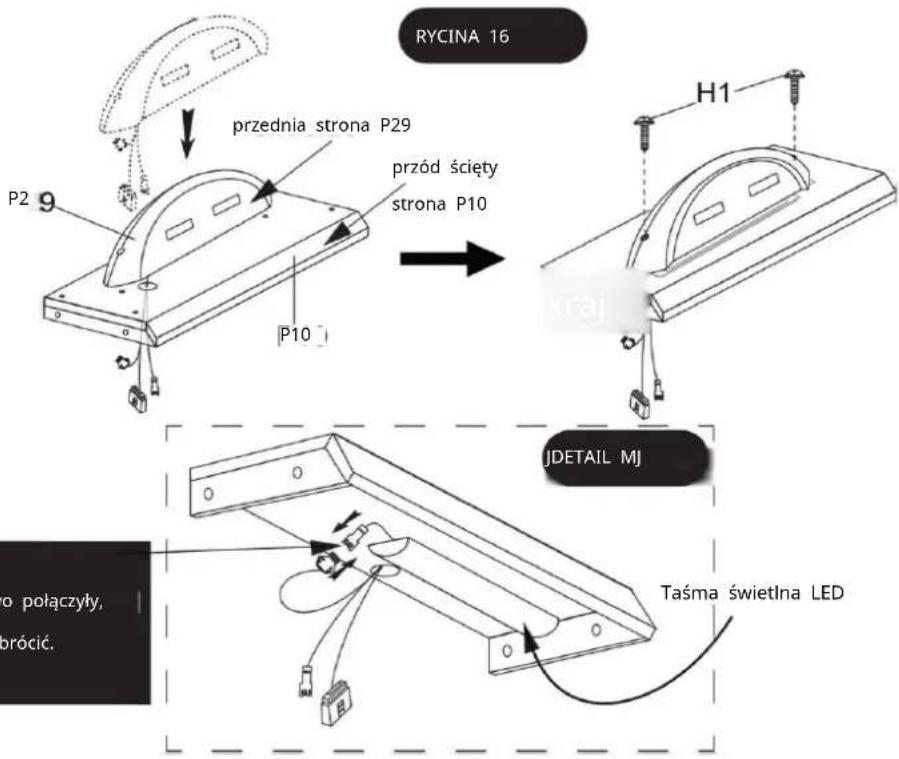

KROK 16

Przeprowadź przewody elektronicznego

urządzenia do nacinania P29 przez otwór w górnym panelu obudowy P10.

Zamontuj elektroniczny punktak P29 na

Panel górny szafki P10 należy przymocować za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H1, jak pokazano na RYSUNKU 16.

Dokręć, ale NIE wyrywaj H1 śruby.

Podłącz wtyczkę męską do żeńskiej, jak pokazano na SZCZEGÓŁACH M.

RYCINA 16 przednia strona P29 przód ścięty strona P10 P2 P10 H1 JDETAIL MJ To połączyły, porócić. Taśma świetlna LED

CZEŚCI POTRZEBNE

1 szt. - Tablica P9 z grafika 4 szt. - Śruba

4 szt. - Śruba imbusowa H4 4 szt.

H1 z łbem walcowym Phillips

- Podkładka płaska H5 4 szt.

- Podkładka zabezpieczająca H6

KROK 17

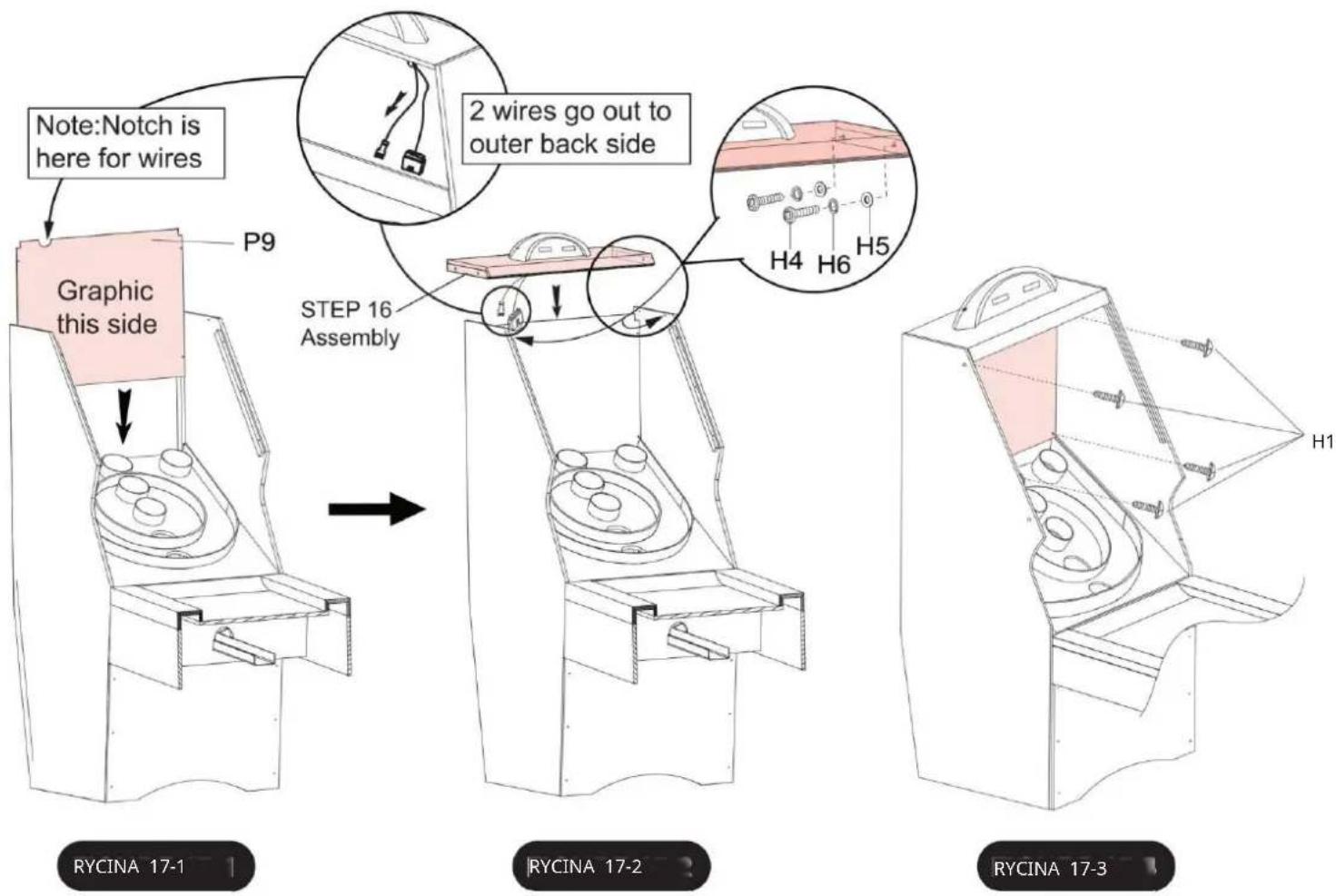

Umieść tablicę P9 z grafiką na tylnych nogach P7 i P8, jak pokazano na RYSUNKU 17-1.

Przymocuj zespół STEP 16 do tylnych nóg P7 i P8 za pomocą śrub imbusowych H4, podkładek płaskich H5 i podkładek zabezpieczających H6, jak pokazano na RYSUNKU 17-2.

Dokręć śruby H4 za pomocą klucza imbusowego T1... NIE dokręcaj ich zbyt mocno.

Przymocuj tablicę P9 z grafiką do tylnych nóg P7 i P8 za pomocą otworów pilotażowych i śrub z łbem krzyżakowym H1, jak pokazano na RYSUNKU 17-3.

Dokręć, ale NIE wyrywaj śrub H1.

1 szt. - P27 Przezroczysty pleksiglas

POTRZEBNE CZEŚCI 6 szt. -

Śruba z łbem okrągłym H3 Phillips

KROK 18

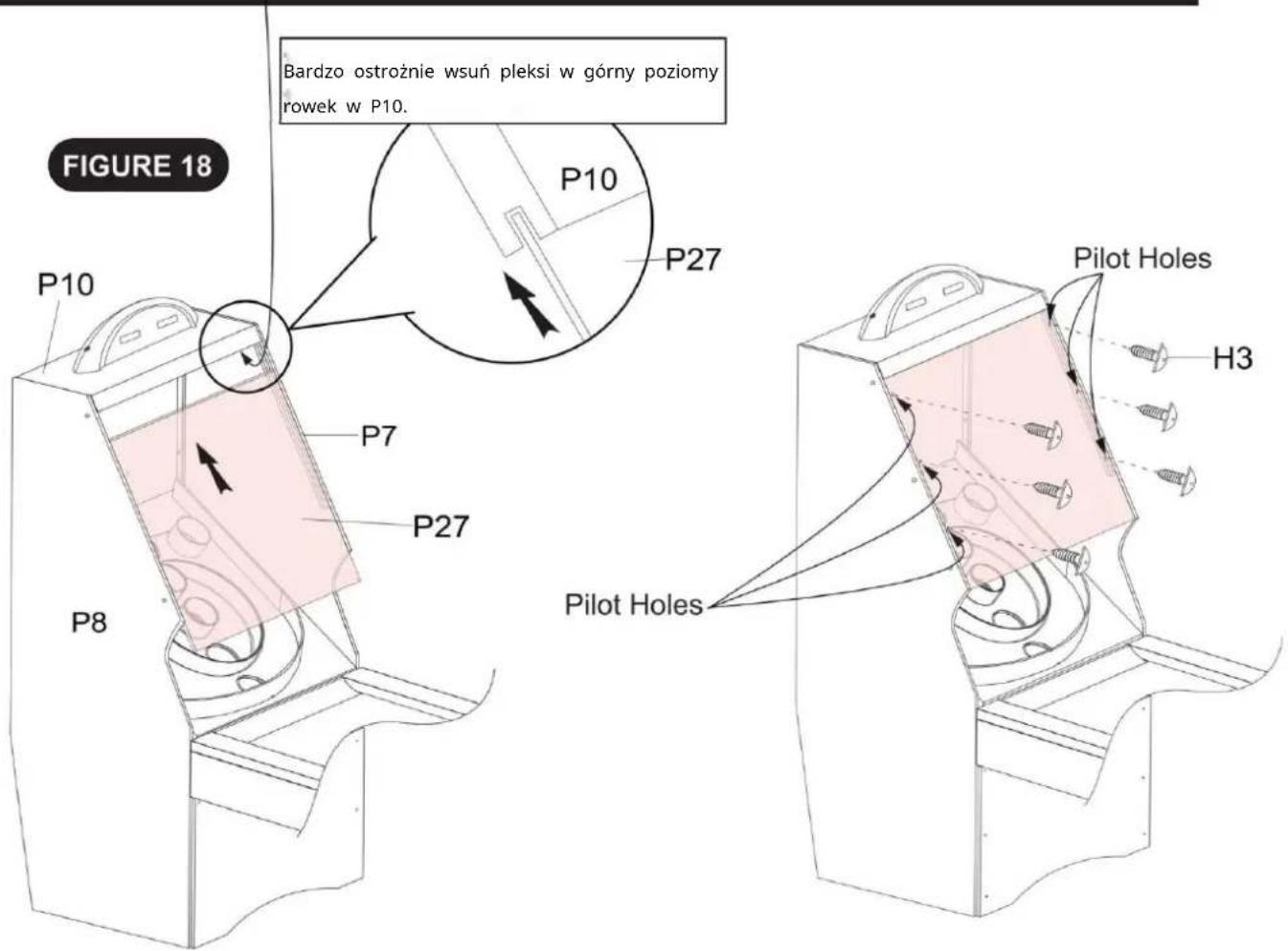

Zamontuj przezroczysty pleksiglas P27 na tylnych nogach P71 P8 i przymocuj do górnego panelu szafki P10 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 18.

Dokręć, ale NIE DOKRĘCAJ zbyt mocno śrub H3, ponieważ może to spowodować pęknięcie pleksi.

UWAGA:

Rowek na górną część pleksi P27 znajduje się w dolnej przedniej części panelu górnej szafki P10 Jeśli pleksi nie da się łatwo wsunąć w ten rowek, konieczne będzie poluzowanie 4 śrub H4 mocujących panel górnej szafki P10 i ostrożne puknięcie lub popchnięcie go do przodu, przesuwając rowek do przodu tylko na tyle, aby umożliwiać wsunięcie się pleksi P27 w rowek.

FIGURE 18 Bardzo ostrożnie wsuń pleksi w górny poziomy rowek w P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes

UWAGA:

Przed montażem ostrożnie usuń folię ochronną z pleksi; założ bawełniane rękawiczki, aby uniknąć pozostawienia odcisków palców na pleksi.

CZEŚCI POTRZEBNE

1 szt. - P12 Dolna tylna płyta szafki

4 szt. - H1 Śruba z łbem okrągłym Phillips

KROK 19

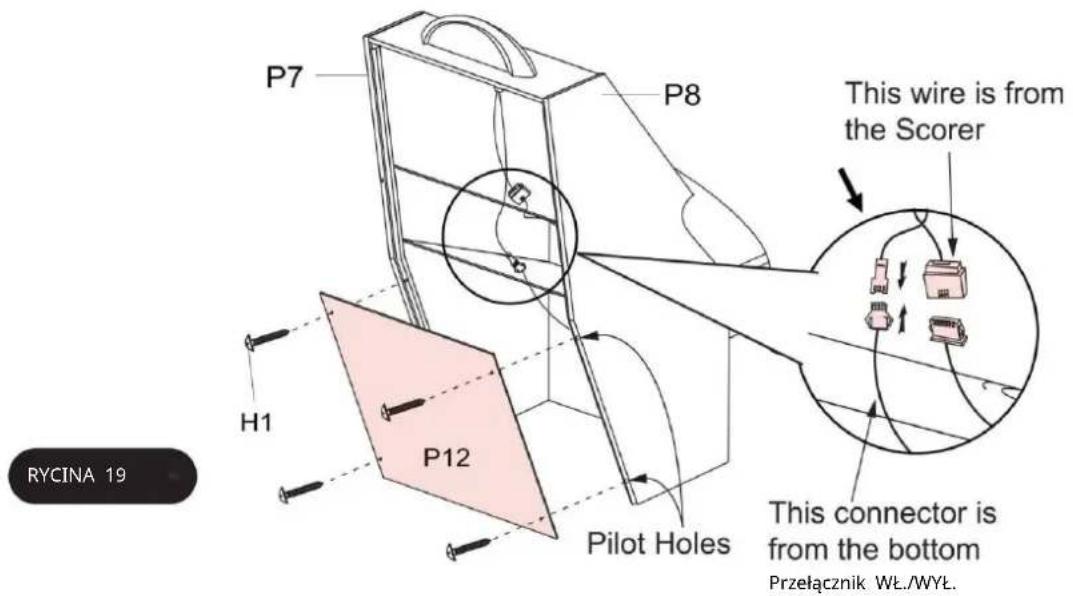

Przymocuj dolną tylną płytę szafki P12 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H1, jak pokazano na RYSUNKU 19.

UWAGA: Wszystkie złącza męskie/żeńskie muszą być prawidłowo ustawione, aby można je było ze sobą połączyć.

Dokreć, ale NIE wyrywaj śrub H1.

1 szt. - P11 Górna tylna płyta szafki 1 szt. - A1

6 szt. - H1 Śruba z łbem okrągłym Phillips

Zasilacz sieciowy

2 szt. - H2 Ph"lips okrągła główka śruby

KROK 20

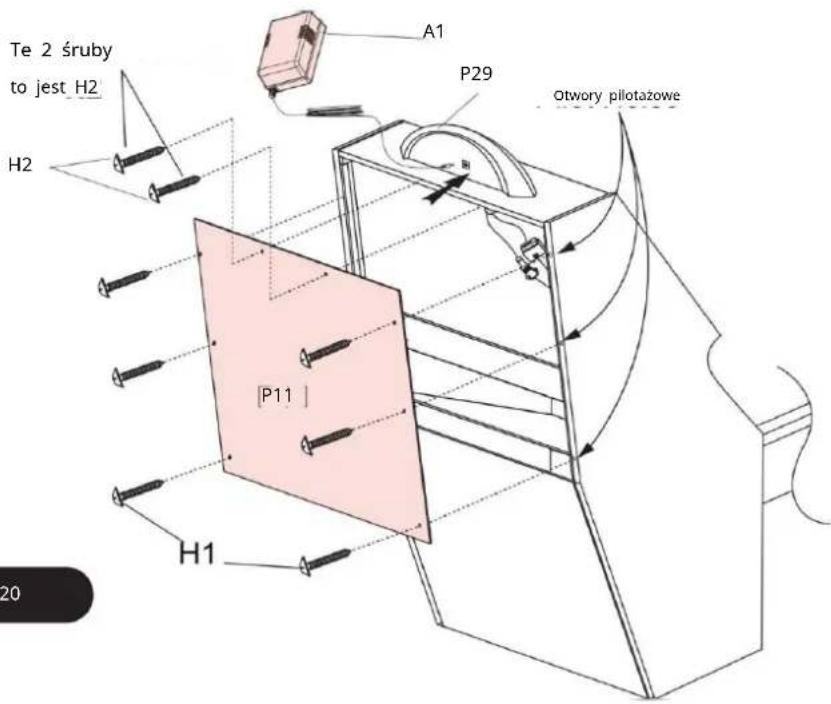

Zamontuj górną tylną szafkę P11

Przymocuj deskę do tylnej nogi szafki, używając otworów pilotażowych i śrub krzyżakowych H1 i H2.

Śruby okrągłe pokazane na RYSUNKU

20.

Dokręć, ale NIE wyrywaj śrub H1, H3.

Podłącz zasilacz A1 do tylnej części urządzenia.

P29 Elektroniczny liczman

Nie dopuść, aby przewód zasilacza sieciowego stwarzał ryzyko potknięcia się.

Te 2 śruby to jest H2 H2 A1 P29 Otwory pilotażowe P11 H1 20

RYCINA 20

POTRZEBNE CZĘŚCI 14 szt.

1 szt. - P31 Lewa plastikowa listwa

- Śruba z łbem okrągłym H3 Phillips

wykończeniowa 1 szt. - P32 Prawa plastikowa

listwa wykończeniowa 2 szt. - P35 Plastikowa nakładka na górną szynę

KROK 21

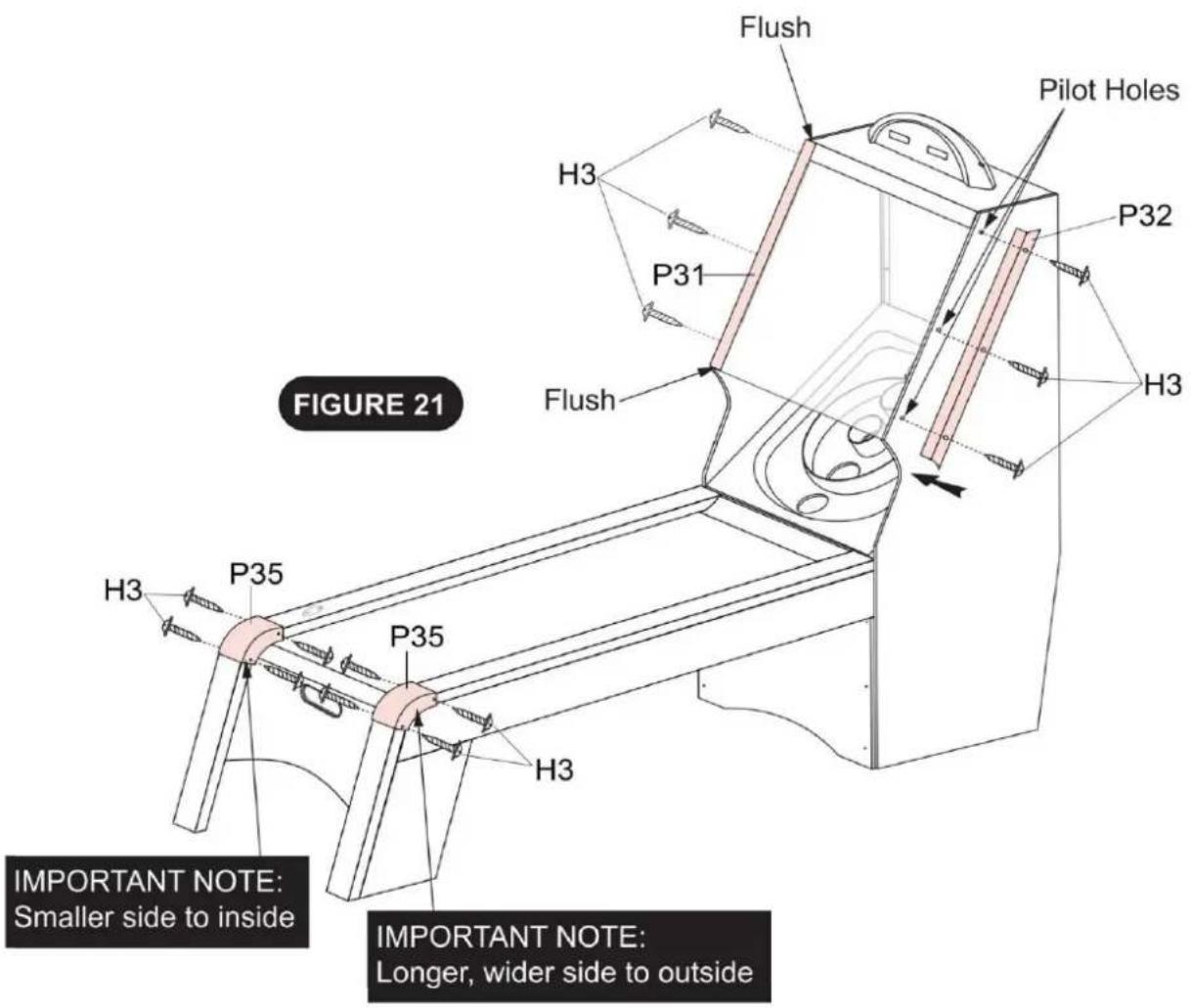

Przymocuj plastikowe listwy wykończeniowe P31 I 32 do szafki, wykonując otwory pilotażowe i wkrętak krzyżakowy H3.

Śruby pokazane na RYSUNKU 21,

Przymocuj plastikowe nakładki na narożniki górnej szyny P35 do przednich nóg, wykonując otwory pilotażowe i stosując okrągłe śruby krzyżakowe H3, jak pokazano na RYSUNKU 21.

Dokręć, ale NIE wyrywaj śrub H3.

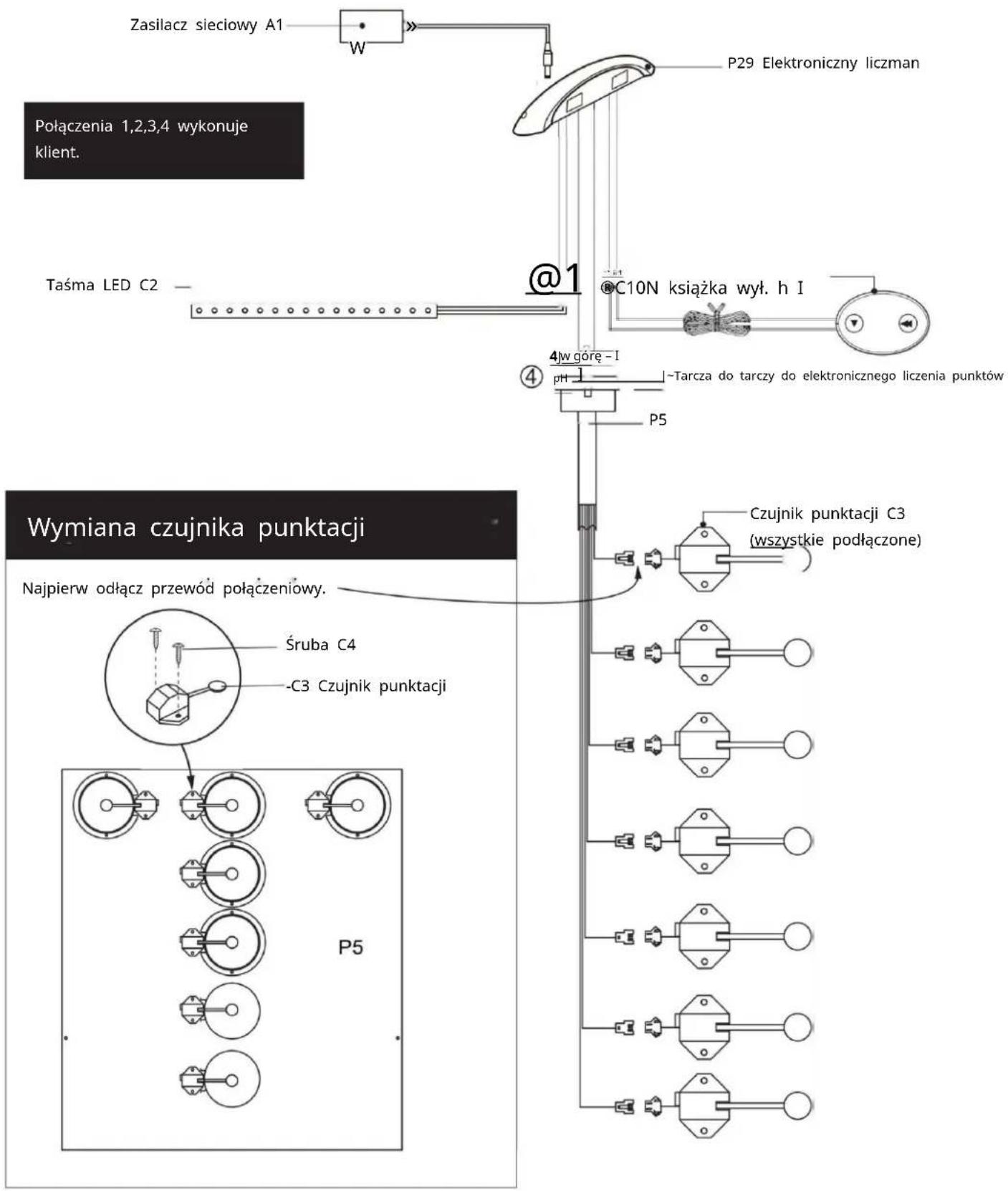

POŁĄCZENIA ELEKTRONICZNE

UWAGA: Wszystkie złącza męskie/żeńskie muszą być prawidłowo ustawione, aby można je było ze sobą połączyć.

Zasilacz sieciowy A1 W P29 Elektroniczny liczman Połączenia 1,2,3,4 wykonuje klient. Taśma LED C2 — C10N książka wył. h I @1 4w gorę - I ~Tarcza do tarczy do elektronicznego liczenia punktów P5 Wymiana czujnika punktacji Najpierw odłącz przewód połączeniowy. Śruba C4 -C3 Czujnik punktacji P5 Czujnik punktacji C3 (wszystkie podłączone)

Gratulacje! Zmontowałeś już swój stół do gry. Zwróć uwagę na zasady pielęgnacji. i skorzystaj z poniższych instrukcji, aby zapewnić sobie wieloletnie bezproblemowe korzystanie z gry tabela.

PIELEGNACJA I UŻYTKOWANIE STOŁU

1. Użyj sprayu do polerowania mebli, aby wyczyścić wszystkie zewnętrzne powierzchnie stołu do gry i na polu gry (ale nie na pleksi, do której należy użyć środka czyszczącego/polerującego do akrylu).
2. Używaj wyłącznie odpowiedniego brytyjskiego gniazdka prądu zmiennego i upewnij się, że przewód nie stwarza zagrożenia potknięcia.
3. Produkt przeznaczony jest wyłącznie do użytku WEWNĄTRZ POMIESZCZEŃ.
4. NIE siadaj, nie wspinaj się i nie opieraj się o stół.
5. NIE ciągnij stołu podczas przenoszenia. Spowoduje to uszkodzenie nóg.
6. NIE stawiaj napojów na stole.

LISTA CZĘŚCI PRODUKTU DLA MODELU

188805

Klucz	Guang # Część #	Opis	Qty.
	H1 188805HLH1	Śruba z łbem okrągłym Phillips 3,5 mm x 18 mm	24
	H2 188805HLH2	Śruba z łbem okrągłym Phillips 3,5 mm x 28 mm	2898
	H3 188805HLH3	Śruba z łbem okrągłym Phillips 3,5 mm x 12 mm	D6
	H4 188805HLH4	Śruba imbusowa 6 mm x 25 mm	I
	H5 188805HLH5	Podkładka płaska 6,5 mm x 18 mm	6
	H6 188805HLH6	Podkładka zabezpieczająca M6	D
	H7 188805HLH7	Śruba z łbem okrągłym Phillips 3,5 mm x 14 mm	I6
	T1 188805HLT1	Klucz imbusowy M5	2
	P1 188805HLP1	Fartuch na przednią nogę	D
	P2 188805HLP2	Lewa przednia noga	I6
	P3 188805HLP3	Prawa przednia noga	D
	P4 188805HLP4	Dolna deska zatrzymująca piłki	I
	P5 188805HLP5	Tablica docelowa z czujnikami punktacji
	P6 188805HLP6	Plastikowa nakładka na górną szynę	2^D
	P7 188805HLP7	Prawa tylna noga szafki	I
	P8 188805HLP8	Lewa tylna noga szafki	D
	P9 188805HLP9	Tablica z grafiką	I
	P10 188805HLP10	Górny panel szafki do punktowania
	P11 188805HLP11	Górna tylna płyta szafki	D
	P12 188805HLP12	Dolna tylna część szafki	I
	P13 188805HLP13	Lewy fartuch boczny
	P14 188805HLP14	Fartuch prawy	D
	P15 188805HLP15	Lewa górna szyna z przełącznikiem sterującym i okablowaniem	I
	P16 188805HLP16	Prawa górna szyna	D
	P17 188805HLP17	Lewa noga (zmontowana z P2)	I
	P18 188805HLP18	Prawa noga (zmontowana z P3)
	P19 188805HLP19	Pole gry z rampą końcową	D
	P20 188805HLP20	Drewniany wspornik (opakowanie P30)	I
	P21 188805HLP21	Płyta łącząca	2
	P22 188805HLP22	Dolna deska pola bramkowego	D
	P23 188805HLP23	Metalowa płytka przyłączeniowa	I
	P24 188805HLP24	Środkowa tablica wsparcia	2^D
	P25 188805HLP25	Płyta podporowa końcowa	I
	P26 188805HLP26	Zwrot plastikowej piłki
	P27 188805HLP27	Przezroczysty pleksi	D
	P28 188805HLP28	Dolna przednia płyta szafki	I
	P29 188805HLP29	Elektroniczny licznik punktów	D
Key #	Część #	Opis	Ilość.
P30 188805HLP30		Czarny plastikowy"uchwyt L"	6
P31 188805HLP31		Lewa plastikowa listwa wykończeniowa	1
P32 188805HLP32		Prawa plastikowa listwa wykończeniowa	1
P33 188805HLP33		Łącznik plastikowy (od boiska do przedniej nogi)	1
A1 188805HLA1		Zasilacz sieciowy	4
A2 188805HLA2		Piłka	1
C1 188805HLC1		Przełącznik WŁ./WYŁ.	2
C2 188805HLC2		Taśma LED	7
C3 188805HLC3		Czujnik punktacji	141
C4 188805HLC4		Śruba z łbem okrągłym Phillips 3,5 mm x 12 mm	1
188805HLK1		Zestaw sprzętowy
M1 188805-HLM1		Instrukcja obsługi
